mxr Sugar Drive, M294 Handleiding
Inhoud

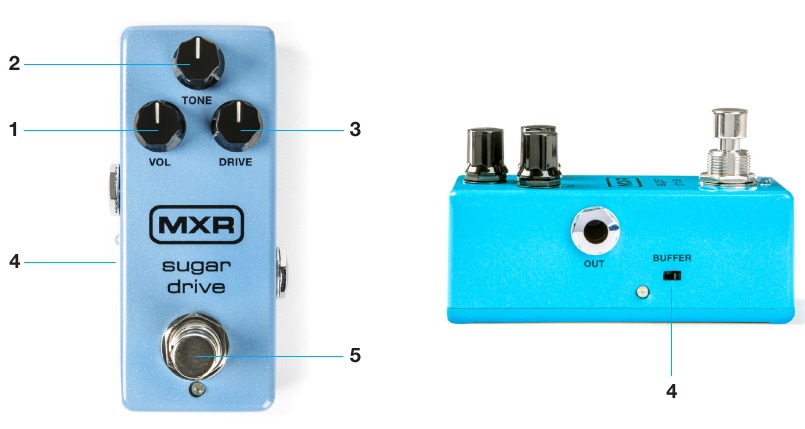

Externe bedieningselementen
- VOLUME-knop stelt het totale effectvolume in
- TONE-knop vermindert hoge frequenties
- DRIVE-knop stelt de hoeveelheid overdrive in
- BUFFER-schakelaar selecteert gebufferde bypass (aangegeven door blauwe LED)
- VOETSCHAKELAAR schakelt effect aan/bypass (blauwe LED geeft aan aan)
Basisbediening
Voeding
Het Sugar Drive™-pedaal wordt gevoed door de Dunlop ECB003 9-volt adapter of een MXR® Brick™ Series-voeding (elk afzonderlijk verkrijgbaar). Dit pedaal kan niet worden gevoed door een batterij.
Bediening
- Sluit een kabel aan van uw gitaar op de INPUT-jack van de M294 en sluit een andere kabel aan van de OUTPUT-jack van de M294 op uw versterker.
- Begin met alle bedieningselementen op 12 uur.
- Schakel het effect in door op de VOETSCHAKELAAR te drukken.
- Draai de VOLUME-knop met de klok mee om het totale effectvolume te verhogen of tegen de klok in om het te verlagen.
- Draai de TONE-knop met de klok mee voor een helderder geluid of tegen de klok in voor een warmer geluid.
- Draai de DRIVE-knop met de klok mee om de hoeveelheid overdrive te verhogen of tegen de klok in om deze te verlagen.
- De M294 is standaard ingesteld op true bypass-schakeling. Voor gebufferde bypass-schakeling zet u de BUFFER-schakelaar in de RECHTER positie.
Specificaties
| Ingangsimpedantie | 600 kΩ |
| Uitgangsimpedantie | 3 kΩ |
| Nominaal ingangsniveau | +6 dBV |
| Maximaal uitgangsniveau True Bypass zonder Buffer geselecteerd | +26 dBV |
| Tone-regeling (@ full CCW): | -20 dB @ 3 kHz |
| Stroomverbruik | 18.5 mA @ 9 VDC |
| Stroomvereisten | 9 VDC (ECB003 AC-adapter) |
| Throughput Gain | tot +50 dB @ 1kHz |
Alle metingen zijn gedaan bij 1 kHz, snelheid in de middenpositie.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download mxr Sugar Drive, M294 Handleiding
