Leica Lino L4P1 - Handleiding voor multi-lijnlaser

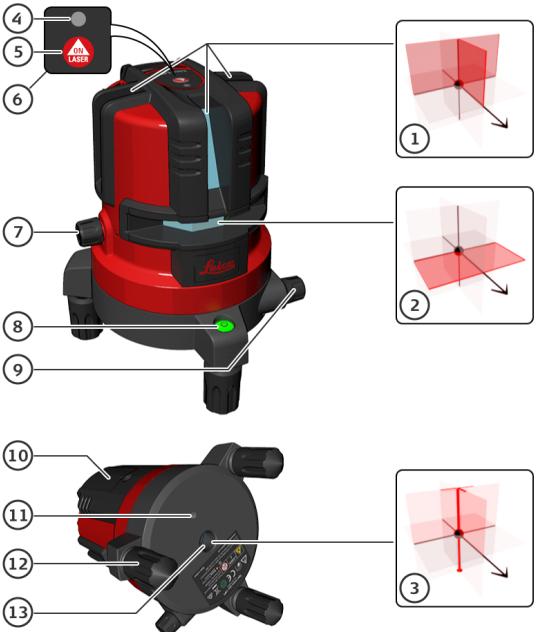

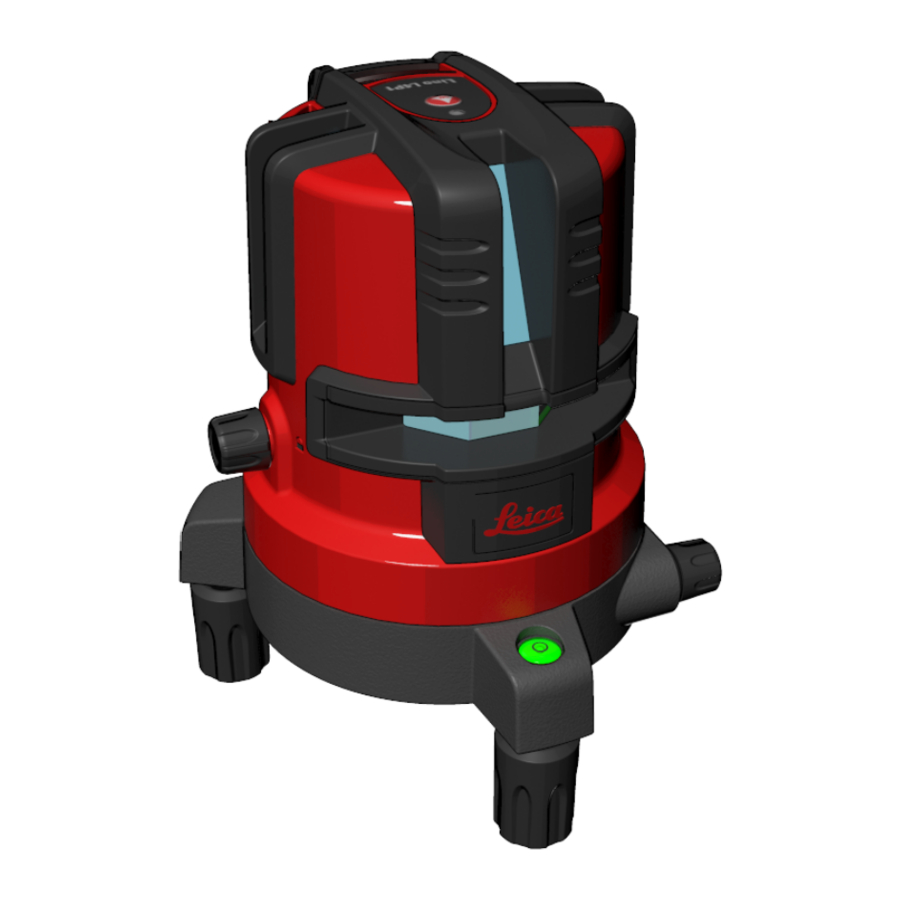

Overzicht
De Leica Lino L4P1 is een laserwaterpasinstrument dat werkt met een laser van klasse 2. Zie hoofdstuk Technische gegevens voor het toepassingsgebied.
- Venster met verticale lijnen
- Venster met horizontale lijn
- Venster voor loodlijn
- Status-led (op het toetsenpaneel)
- Lasertoets (op het toetsenpaneel)
- Toetsenpaneel
- Nivelleervergrendeling
- Waterpas
- Fijnafstelling voor verticale lijnen
- Accupack
- Statiefschroefdraad 1/4"
- Verstelbare voet
- Statiefschroefdraad 5/8"
Technische gegevens
| Bereik (afhankelijk van de lichtomstandigheden) | 15 m |
| Bereik met laserontvanger | 80 m |
| Nauwkeurigheid | 2 mm op 10 m |
| Zelfnivellerend bereik | +/- 3° |
| Aantal laserlijnen | 4 |
| Aantal laserpunten | 1 |
| Straalrichting | Verticaal, horizontaal, omhoog, omlaag (zie Laserclassificatie) |
| Batterijtypes | Oplaadbare Li-Ion batterijen of Alkaline batterijen 4 x AA, 1.5V |
| Levensduur batterij Li-Ion batterijen | 24 uur |
| Beschermingsniveau | IP 54 (beschermd tegen stof en spatwater) |
| Statiefschroefdraad | 1/4", 5/8" |
| Bedrijfstemperatuur | -10°C - 50°C |
| Opslagtemperatuur | -25°C - 70°C |
| Afmeting (H x D x B) | 125 x 125 x 162 mm |
| Gewicht (met Li-Ion batterijen) | 1173 g |
Instrument instellen
Inleiding
De veiligheidsinstructies (zie Veiligheidsinstructies) en de gebruikershandleiding moeten zorgvuldig worden doorgenomen voordat het product voor de eerste keer wordt gebruikt.
De persoon die verantwoordelijk is voor het product, moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.
De gebruikte symbolen hebben de volgende betekenis:
Geeft een mogelijk gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
Geeft een mogelijk gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, kan leiden tot licht letsel en/of aanzienlijke materiële, financiële en milieuschade.
Belangrijke paragrafen die in de praktijk moeten worden nageleefd, omdat ze het mogelijk maken het product op een technisch correcte en efficiënte manier te gebruiken.
Nivelleervergrendeling
Zie ook Het instrument nivelleren
Nivellering ontgrendeld
In de ontgrendelde positie nivelleert het instrument zichzelf automatisch binnen het gespecificeerde hellingsbereik. (Zie Technische gegevens)
Nivellering vergrendeld
Draai de nivelleervergrendeling om het instrument te vervoeren of te kantelen buiten het zelfnivellerende bereik. Wanneer vergrendeld, wordt de pendel vastgezet en wordt de zelfnivellerende functie gedeactiveerd. In dit geval knippert de laser om de 3 seconden.

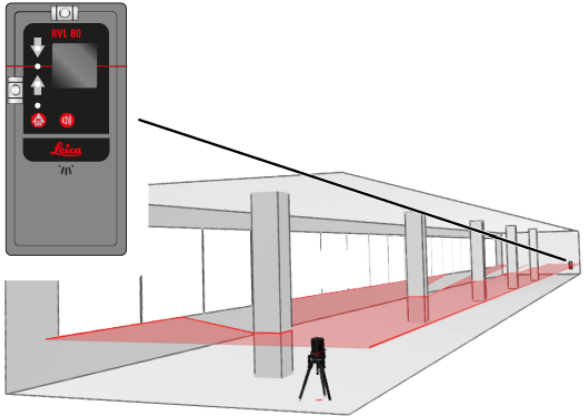

Laserontvanger
Om de laserlijnen over lange afstanden (>15 m) of bij ongunstige lichtomstandigheden te kunnen detecteren, kan een laserontvanger worden gebruikt.
Wij adviseren de Leica RVL80 laserontvanger.
Li-Ion batterij
Li-Ion batterij opladen
Laad de Li-Ion batterij op voordat u deze voor de eerste keer gebruikt. Tijdens het opladen kan het instrument warm worden. Dit is normaal en heeft geen invloed op de levensduur of prestaties van het instrument. Bij de aanbevolen opslagtemperatuur van -20°C tot +30°C (-4°F tot +86°F) kunnen batterijen met een lading van 50% tot 100% tot 1 jaar worden opgeslagen. Na deze opslagperiode moeten de batterijen opnieuw worden opgeladen.
Het aansluiten van de oplader met de verkeerde adapter kan ernstige schade aan het instrument veroorzaken. Eventuele schade veroorzaakt door verkeerd gebruik valt niet onder de garantie. Gebruik alleen door Leica goedgekeurde opladers, batterijen en kabels. Niet-goedgekeurde opladers of kabels kunnen ervoor zorgen dat de batterij explodeert of het instrument beschadigt.
Plaats de Li-Ion batterij
Plaats de batterijpack door deze naar beneden te drukken en vervolgens naar de behuizing te kantelen, zoals afgebeeld, totdat deze vastklikt.
Alkaline batterijen
Om een betrouwbaar gebruik te garanderen, raden we aan om Alkaline batterijen van hoge kwaliteit te gebruiken.
Plaats Alkaline batterijen
Plaats Alkaline batterijen in de batterijpack.
Plaats de batterijpack
Plaats de batterijpack door deze naar beneden te drukken en vervolgens naar de behuizing te kantelen, zoals afgebeeld, totdat deze vastklikt.
Bediening

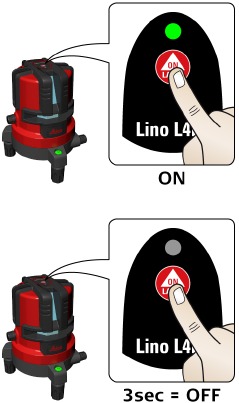

In-/uitschakelen

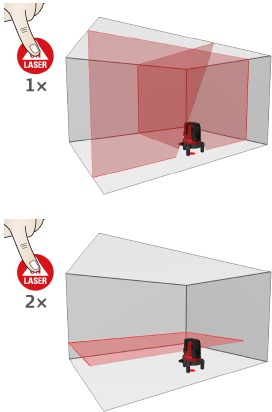

Functies
Controleer of zelfnivellering vereist is en dienovereenkomstig is geactiveerd. (Zie Nivelleervergrendeling voor details)
Uitlijning van verticale laserlijnen
Draai aan de afstelknop (1) voor fijnafstelling van verticale laserlijnen.
Berichtcodes
| Laser | Led | Oorzaak | Correctie |
| AAN | brandt rood | instrument heeft weinig stroom | Laad de Li-Ion batterij op of vervang Alkaline batterijen |
| UIT | knippert rood | Temperatuurwaarschuwing | Koel het instrument af of warm het op |
| knippert | knippert rood | instrument bevindt zich buiten het zelfnivellerende bereik | Plaats het instrument bijna horizontaal en het zelfnivelleren start automatisch |
| knippert elke 3 sec | brandt groen | Nivelleervergrendeling is geactiveerd voor werken zonder zelfnivellering |
Nauwkeurigheidscontrole
Controleer de nauwkeurigheid van uw Leica Lino L4P1 regelmatig en vooral vóór belangrijke meettaken. Controleer de nivelleervergrendeling voordat u de nauwkeurigheid controleert.
Nivellering
De nauwkeurigheid van de nivellering controleren
Zet het instrument op een statief halverwege tussen twee muren (A+B) die ongeveer 5 m uit elkaar staan. Plaats de vergrendelschakelaar in de "Ontgrendelde" positie. Richt het instrument op muur A en schakel het instrument in. Activeer de horizontale laserlijn of laserpunt en markeer de positie van de lijn of het punt op muur (A1). Draai het instrument 180° en markeer de horizontale laserlijn of het laserpunt op precies dezelfde manier op muur (B1).
Plaats het instrument vervolgens op dezelfde hoogte zo dicht mogelijk bij muur A en markeer opnieuw de horizontale laserlijn of het laserpunt op muur A (A2). Draai het instrument opnieuw 180° en markeer de laser op muur B (B2). Meet de afstanden van de gemarkeerde punten A1-A2 en B1-B2. Bereken het verschil van de twee metingen.
|(A1 - A2) - (B1 - B2)| <=2 mm
Als het verschil niet groter is dan 2 mm, dan bevindt de Leica Lino L4P1 zich binnen de tolerantie.
Verticale en horizontale lijn
De nauwkeurigheid van de horizontale lijn controleren
Plaats de vergrendelschakelaar in de "Ontgrendelde" positie. Plaats het instrument op ongeveer 5 m afstand van de muur. Richt het instrument op de muur en schakel het in. Activeer de laserlijn en markeer het snijpunt van de laserkruizen op de muur. Draai het instrument naar rechts en vervolgens naar links. Observeer de verticale afwijking van de horizontale lijn van de markering. Als het verschil niet groter is dan 3 mm, dan bevindt de Leica Lino L4P1 zich binnen de tolerantie.
De nauwkeurigheid van de verticale lijn controleren
Gebruik als referentie een schietlood en bevestig deze zo dicht mogelijk bij een ongeveer 3 m hoge muur. Plaats het instrument op een afstand van ongeveer 1,5 m van de muur op een hoogte van ongeveer 1,5 m. Richt het instrument op de muur en schakel het in. Draai het instrument en lijn het uit met de onderkant van de schietloodlijn. Lees nu de maximale afwijking af van de laserlijn van de bovenkant van de schietloodlijn. Als het verschil niet groter is dan 3 mm, dan bevindt de Leica Lino L4P1 zich binnen de tolerantie.
Verticale loodpunten
De nauwkeurigheid van het bovenste loodpunt controleren:
Zet de laser op zijn statief of muurbeugel in de buurt van punt A1 op een minimale afstand van 1,5 m van punt B1. De horizontale laser is uitgelijnd in richting 1. Markeer de laserpunten A1 en B1 met een speld.
De nauwkeurigheid van het onderste loodpunt controleren:
Draai het instrument 180° zodat het in de tegenovergestelde richting 2 wijst ten opzichte van richting 1. Stel het instrument zo af dat de laserstraal punt A1 precies raakt. Als punt B2 niet verder dan 2 mm van punt B1 verwijderd is, dan bevindt de Leica Lino L4P1 zich binnen de tolerantie.
Onderhoud
Dompel het apparaat nooit onder in water. Veeg vuil af met een vochtige, zachte doek. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen. Behandel het instrument met dezelfde zorg als u zou doen met een verrekijker of een camera. Het laten vallen of heftig schudden van het instrument kan het beschadigen. Controleer het instrument op eventuele schade voordat u het gebruikt. Controleer regelmatig de nivelleernauwkeurigheid van het instrument.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
