FOTILE SD2F-P3, SD2F-P3L - Handleiding

Veiligheidsinstructies

Om letsel en schade aan eigendommen van gebruikers en anderen te voorkomen, hebben we de veiligheidsinstructies gecategoriseerd en symbolen toegekend zoals weergegeven in de onderstaande tabel. Lees alle instructies zorgvuldig door en neem ze strikt in acht. Het niet naleven hiervan kan leiden tot persoonlijk letsel of productschade. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis. Houd kinderen uit de buurt van een onbeheerd apparaat. Als het netsnoer beschadigd raakt, moet het worden vervangen door de fabrikant. Bel de klantenservice van FOTILE om een servicebezoek in te plannen.

Categorieën naar mate van schade of letsel
	Het negeren van dit symbool en onjuist gebruik kan leiden tot gevaar, ernstig letsel en brand.
	Het negeren van dit symbool en onjuist gebruik kan leiden tot gevaar, ernstig letsel of brand.
	Het negeren van dit symbool en onjuist gebruik kan leiden tot letsel of schade aan eigendommen.
Pictogrammen voor voorzichtigheid en verbod
Risico op verbranding	Risico op elektrische schokken	Verplichte actie	Aarding	Nee	Geen open vuur	Niet aanraken	Niet bedienen met natte handen	Niet demonteren

Het geharde glas op het FOTILE-product heeft een minimale kans op spontane glasbreuk als gevolg van het versterkende mechanisme. Voor spontane glasbreuk die niet wordt veroorzaakt door onjuist gebruik, belooft ons bedrijf dit accessoire gratis te vervangen.
Als er conflicten zijn tussen de voorwaarden in deze bedieningshandleiding en nationale wet- en regelgeving, prevaleert de nationale wet- en regelgeving.

*Speciale opmerkingen: gebruik dit product strikt volgens de instructies in deze bedieningshandleiding. Het bedrijf is niet verantwoordelijk voor schade aan eigendommen of lichamelijk letsel veroorzaakt door onjuist gebruik van dit product.

Nee	Laat het netsnoer of elektrische onderdelen niet nat worden, omdat dit elektrische schokken of andere onbedoelde schade kan veroorzaken.	Nee	Wijzig, rek, knoop het netsnoer niet en plaats er geen zware voorwerpen op. Dit kan schade aan het netsnoer veroorzaken en leiden tot elektrische schokken, brand en schade aan personen/eigendommen.
Nee	Laat kinderen niet zonder toezicht achter bij het gebruik van dit product, omdat dit elektrische schokken of andere onbedoelde schade kan veroorzaken.	Niet bedienen met natte handen	Raak de stekker, connector of elektrische onderdelen niet aan met natte handen, dit kan elektrische schokken veroorzaken.
Risico op elektrische schokken	Koppel voor installatie en reparatie het netsnoer los om elektrische schokken te voorkomen.	Nee	Gebruik geen ontvlambare oplosmiddelen zoals alcohol om de gootsteen schoon te maken.
Verplichte actie	Let bij het verplaatsen van het apparaat op de randen en hoeken van de gootsteen om krassen of letsel te voorkomen.	Risico op verbranding	Open tijdens het gebruik van dit product de deur niet geforceerd, omdat u zich kunt verbranden aan heet water en persoonlijk letsel kunt veroorzaken.
Aarding	Het stopcontact dat bij dit apparaat wordt gebruikt, moet een betrouwbare aarding hebben om de veiligheid te garanderen. De aardingsdraad mag niet worden aangesloten op een gasleiding, waterleiding, bliksemafleider of telefoonlijn. Slechte aarding kan elektrische schokken, persoonlijk letsel of schade aan eigendommen veroorzaken.
Nee	Gebruik geen stopcontacten met los of slecht contact, dit kan elektrische schokken, kortsluiting of brand veroorzaken. Zorg voor een veilige aansluiting van het netsnoer, anders kan dit elektrische schokken veroorzaken.	Verplichte actie	Om persoonlijk letsel, schade aan eigendommen of productschade te voorkomen, is dit product niet bedoeld voor gebruik door kinderen, mensen met beperkte mobiliteit of een verminderd beoordelingsvermogen, tenzij onder toezicht van een verantwoordelijke persoon.
Nee	Sluit de functionele gootsteendeur niet geforceerd wanneer deze automatisch wordt geopend; anders kan de deur beschadigd raken.	Nee	Giet geen heet water rechtstreeks in de inlaatpijp, omdat dit het normale gebruik van het product kan beïnvloeden.
Risico op verbranding	Raak geen verwarmingselementen aan tijdens gebruik, omdat dit brandwonden kan veroorzaken.	Verplichte actie	Als er tijdens het gebruik water lekt, stop dan met het gebruik en neem onmiddellijk contact op met de klantenservice van FOTILE op 1-888-315-0366.
Niet demonteren	Demontage van het product voor reparatie of het vervangen van onderdelen mag alleen worden uitgevoerd door een gecertificeerde FOTILE servicemonteur.	Nee	Gebruik bij het afwassen in de functionele gootsteen (vaatwasmachineholte) alleen lichte vloeibare afwasmiddel voor serviesgoed en gebruik geen schuimende reinigingsmiddelen.
Verplichte actie	Wanneer u de deur opent, kan er hete stoom ontsnappen. Ga uit de buurt van de deur staan om brandwonden te voorkomen.	Verplichte actie	Messen en andere gebruiksvoorwerpen met scherpe punten moeten in de mand worden geplaatst met de punten naar beneden of in een horizontale positie.
Verplichte actie	Gebruik nieuwe slangen om apparaten aan te sluiten op de waterbron. Hergebruik geen oude slangen.	Verplichte actie	Houd de plastic folie en verpakkingsdozen uit de buurt van kinderen om verstikkingsongevallen te voorkomen.
Verplichte actie	Stop bij eventuele bedieningsfouten met het gebruik van het product, haal de stekker uit het stopcontact en neem de juiste maatregelen volgens het gedeelte "Probleemoplossing" in de handleiding. Als het probleem aanhoudt, bel dan de klantenservice van FOTILE op 1-888-315-0366.
Verplichte actie	Stop geen voorwerpen met veel slib in de vaatwasser, omdat dit de normale werking van het product kan verstoren.	Nee	Stop geen sieraden, goud en andere waardevolle spullen in de gootsteen om schoon te maken om schade aan het product en de schoongemaakte artikelen te voorkomen.
Nee	Reinig het glas niet met grove reinigingsmiddelen, een metalen pannenspons, een schuurspons met een ruw oppervlak of scherpe metalen schrapers. Deze materialen kunnen het glasoppervlak bekrassen en schade veroorzaken.	Verplichte actie	Het aanrecht waarin de gootsteenvaatwasser wordt geïnstalleerd, moet voldoende sterkte en hoogte hebben om het product te ondersteunen, en de vaatwasser moet stevig in het aanrecht worden geïnstalleerd
Verplichte actie	Het product kan heet worden tijdens gebruik. Raak de verwarmingselementen van het product en hun omgeving niet aan.	Verplichte actie	Als het netsnoer beschadigd is, moet het worden vervangen door een professional van de serviceafdeling van de fabrikant of een soortgelijke afdeling om gevaar te voorkomen.
Nee	Plaats geen zware voorwerpen op de glazen deur van het product.	Nee	Druk niet te vaak op de "Start/Pause" (Starten/Pauzeren)-toets.
Nee	Maak geen vlees schoon in de functionele gootsteen.	Nee	Gebruik geen multifunctionele stopcontacten met veel stekkers.
Nee	Open het deksel van de vaatwasserdeur niet geforceerd tijdens een stroomstoring.	Verplichte actie	Houd de complete machine uit de buurt van warmtebronnen en ontvlambare materialen zoals gas en alcohol.
Nee	Giet tijdens de werking van het product geen water rechtstreeks in de vaatwassergootsteen, omdat dit een abnormale werking van het product kan veroorzaken.	Verplichte actie	Maak na elke reiniging tijdig etensresten in de afvalmand schoon voordat u deze opnieuw gebruikt,
Nee	Gebruik geen langwerpige materialen zoals eetstokjes om in het deurslotgat te prikken, anders werkt de machine niet goed.	Verplichte actie	Zorg ervoor dat de afvoerpijp niet verstopt is. Verstopping kan een abnormale werking van het product veroorzaken.

Let op: dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar: www.P65Wamings.ca.gov

Belangrijkste technische specificaties

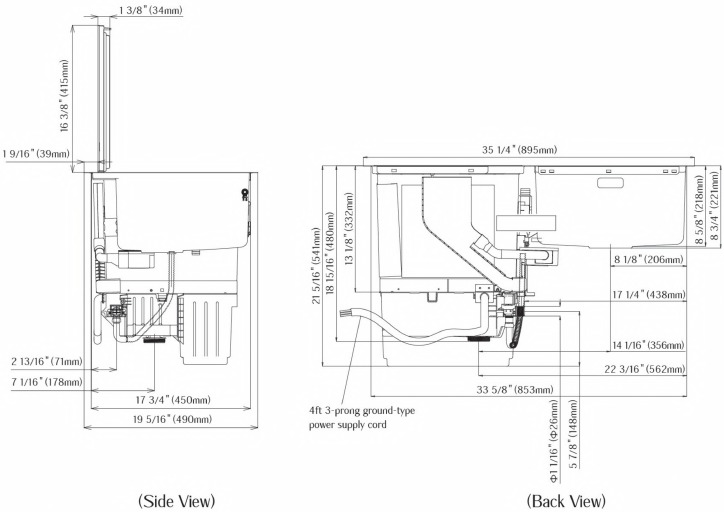

Algemene afmetingen

Eenheid: inch (mm)

Bedieningsinstructies

Bedieningsinterface

1. Open key : Druk op de toets om de deur te openen in de niet-werkende staat; en druk op de "Start/Pause" (Start/Pauze)-toets en vervolgens op de "Door" (Deur)-toets om de deur te openen in de werkende staat.
2. Dishes key : Druk erop om het "Dishes Washing Program" (Vaatwasprogramma) uit te voeren.
3. Self-clean key : Druk op de toets om de reinigingsprocedure van de kuip te starten.
4. Display screen: Het geeft voornamelijk informatie weer over de wastijd en de modus.
5. Mode key : Selecteer delicate, normale of intensieve wasprogramma's.
6. Start/Pause key : Regelt de "start" (start) en "pause" (pauze)-functies van het product.
7. Power key : Regelt het in- en uitschakelen.

Bedieningsinstructies

Vaatwasprogramma

Plaats de afwasmand in de afwasmachine. Plaats al uw borden en bestek. Houd de "Power" (Aan/uit)-toets ingedrukt, en het nummer knippert — Druk op de "Open" (Openen)-toets — Doe de kommen en borden erin — Selecteer "Dishes" (Vaat) — Selecteer modus (optioneel) — Druk op de "Start/Pause" (Start/Pauze)-toets om het wassen te starten — Was en droog de vaat — Einde van het wassen — Schakel de machine uit.

Opmerkingen:

1. Kommen en borden moeten in het rek worden geplaatst om te reinigen.
2. Na voltooiing van het wassen geeft het scherm 00 weer. Voor noodgebruik van kommen en borden, drukt u op de "Power Key" (Aan/uit-toets) en houdt u vervolgens de "Open Key" (Openen-toets) ingedrukt. Anders gaat het systeem naar de droogmodus en wordt het na 30 minuten automatisch uitgeschakeld.

Opmerkingen:

1. Om een beter reinigingseffect te krijgen, voegt u uw afwasmiddel toe voordat u uw servies plaatst. Als u afwaspoeder gebruikt, plaatst u dit op de bodem van de tank. Als u een vaatwasmiddel capsule gebruikt, plaats deze dan in de afvalmand.
2. Het wordt aangeraden uw servies voor te spoelen om te voorkomen dat voedselresten de roterende sproeiarm hinderen, wat de normale werking van de afwasmachine kan beïnvloeden.

Zelfreinigend

Houd de "Power" (Aan/uit)-toets ingedrukt en het nummer knippert — Druk op de "Open" (Openen)-toets — Selecteer de "Self-clean" (Zelfreinigend)-toets — Druk op de "Start/Pause" (Start/Pauze)-toets — om het wassen en drogen te starten — Einde van het wassen — Schakel de machine uit.

Opmerkingen:

1. Na voltooiing van het wassen wordt 00 weergegeven op het scherm. Voor noodgebruik van de afwasmachine, drukt u op de "Power" (Aan/uit)-toets en houdt u vervolgens de "Open" (Openen)-toets ingedrukt. Anders gaat het systeem naar de droogmodus en wordt het na 30 minuten automatisch uitgeschakeld.
2. Voor een nog beter reinigingseffect voegt u tijdens het zelfreinigend proces een ontkalkingsmiddel toe.

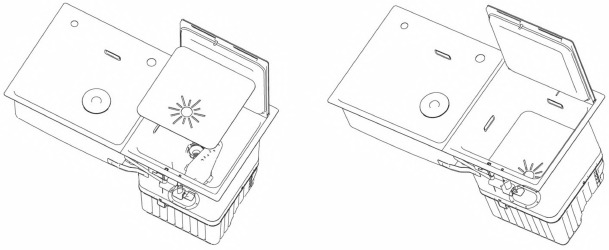

Gebruik van accessoire voor secundaire spoelbakafdekking

* Als u de accessoire voor de secundaire spoelbakafdekking koopt, kunt u het afwasmachinegedeelte gebruiken als een tweede spoelbak. Om de accessoire voor de secundaire spoelbakafdekking te gebruiken, haalt u de afwasmand uit de afwasmachine en vervangt u deze door de secundaire spoelbakafdekking die de roterende sproeiarm bedekt.

• Water inflow: houd de "Mode" (Modus)-toets 2 seconden ingedrukt, wanneer u een "click" (klik)-geluid hoort, sluit de afvoerklep en begint de spoelbak zich met water te vullen.
• Water drainage: houd de "Start/Pause" (Start/Pauze)-toets 2 seconden ingedrukt, wanneer u een "click" (klik)-geluid hoort, gaat de afvoerklep open en wordt het water afgevoerd. De afvoerklep sluit automatisch wanneer de openingstijd langer is dan 30 minuten.

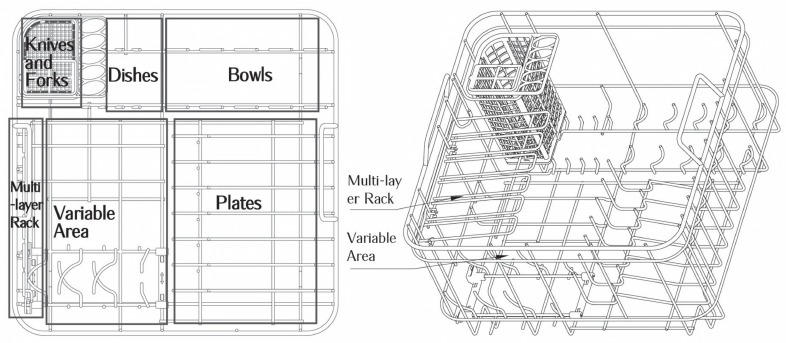

Serviesplaatsing

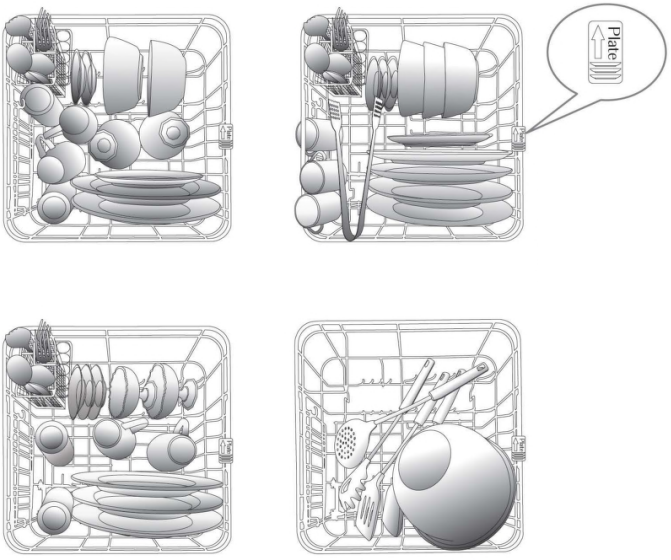

Schematisch diagram van serviesplaatsing

Let op:
Om een effectieve reiniging te garanderen, houdt u het servies in dezelfde richting als de puntige pijl aan de zijkant van de afwasmand.

Instructies voor serviesplaatsing:

1. Zorg ervoor dat fragiele items zoals wijnglazen geen ander servies raken.
2. Vermijd overlapping bij het plaatsen van servies om een goed reinigingseffect te garanderen.
3. Plaats bij minder vaat het servies met tussenpozen om het reinigingseffect te verbeteren.
4. Zorg er bij het plaatsen van servies voor dat de lepelstelen en ander servies niet voorbij de bodem van het afwasrek komen, omdat dit de roterende sproeiarm kan hinderen.
5. Zorg er bij het sluiten van de deur voor dat servies, zoals messen, vorken en lepels, niet tegen de deur leunt. Dit voorkomt schade aan de afwasmachine.

Afwasbaar servies/materiaal

Opmerking: Raadpleeg voor andere speciale materialen het FOTILE Customer Service Center.

Dagelijkse reiniging

1. Open de deur om voorzichtig eventueel achtergebleven vuil op de deur te verwijderen.
2. Reinig de wanden en alle hoeken van de gootsteen.
3. Verwijder het afvalbakje door het tegen de klok in te draaien, giet het afval eruit en was het af.

4. Draai de roterende sproeiarm tegen de klok in om hem te verwijderen en schoon te maken.
5. Verwijder het filterzeef en maak het schoon.
6. Reinig de bodem van de gootsteen.
7. Na het reinigen installeert u de onderdelen terug in hun oorspronkelijke positie en zorgt u ervoor dat ze correct zijn geïnstalleerd.

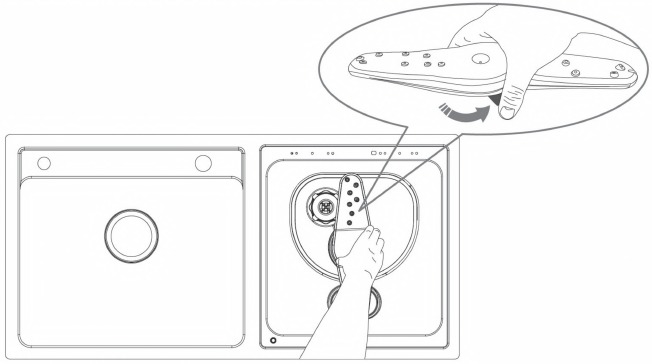

Verwijder en was de sproeiarm:
Knijp de twee grijze, verhoogde klemmen onder de sproeiarm samen, druk ze in en draai ze tegen de klok in om de sproeiarm te verwijderen voor reiniging.
Installeer de sproeiarm:
Knijp de twee grijze, verhoogde klemmen onder de sproeiarm samen, druk ze in en draai ze met de klok mee. Nadat u een "klik"-geluid ("click") hebt gehoord en als de sproeiarm soepel draait zonder abnormaal geluid, wordt de installatie als voltooid beschouwd.

Onderhoudsadviezen

1. Gebruik geen reinigingsmiddel om de afdichtstrip schoon te maken. De afdichtstrip kan na verloop van tijd gaten of scheuren vertonen. Als er gaten of scheuren zijn, vervang dan de afdichtstrip door een nieuwe.
2. Reiniging van de gehard glazen deurpaneel. Was met de hand met warm water en een kleine hoeveelheid afwasmiddel en een zachte spons. Droog het na het reinigen af met een zachte doek. Gebruik geen schuursponsjes, metalen schuursponsjes of soortgelijke materialen om over het glasoppervlak te wrijven.
3. Reiniging van de roestvrijstalen gootsteen:

Dagelijkse onderhoudstechnieken voor de 304 roestvrijstalen gootsteen
De spoelbakvaatwasser is gemaakt van 304 roestvrij staal. Bescherm de gootsteen tegen krassen!

1. Als u bezig bent met decoreren, kunt u een olielaag op het oppervlak van de gootsteen aanbrengen om te voorkomen dat metaalfragmenten roesten. Als u de spoelbakvaatwasser lange tijd niet gebruikt, breng dan een olielaag aan op de spoelbak om deze te beschermen.
2. Was de gootsteen regelmatig met een neutraal reinigingsmiddel en maak hem grondig en voorzichtig schoon met schoon water. Gebruik geen stalen borstels of grove borstels. Droog hem na het reinigen af met een spons of doek.
3. Leg geen voedsel met een hoog zoutgehalte of erosief voedsel, zoals citroenen, saus, augurken en mosterd, lange tijd in de gootsteen of op het paneel om aantasting van de gootsteen te voorkomen.
4. Probeer te voorkomen dat de gootsteen lange tijd in contact komt met sterk bleekpoeder, huishoudelijke chemicaliën en zepen.
5. Probeer scherpe en harde gebruiksvoorwerpen zoals messen, vorken en ander keukengerei uit de buurt van de gootsteen te houden om schrapen, krassen of deuken in de gootsteen te voorkomen.
6. Leg geen keukengerei van koolstofarm staal of gietijzer lange tijd in de gootsteen en laat geen staalwol, rubberen vaatwastabletten, natte afwassponzen en andere reinigingspads in de gootsteen liggen om roest, schimmel, enz. te voorkomen.
7. Als de gootsteen roest, schimmel, enz. heeft, breng dan huishoudtandpasta aan op de roestvlek en veeg deze vervolgens weg met een doek. Maak de gootsteen niet schoon met staalwol, polijstwielen of polijstmaterialen.

4. De sproeiarm en de afvalbak kunnen worden verwijderd en afgewassen door ze tegen de klok in te draaien om ze te verwijderen.
5. Laat na het wassen geen water op het bedieningspaneel achter, anders kan dit het normale gebruik beïnvloeden.
6. Maak na elke wasbeurt het voedselafval in de afvalbak onmiddellijk schoon, anders kan dit het wasvermogen van de machine beïnvloeden en een onaangename geur veroorzaken.
7. Als er in de functionele gootsteen aanslag wordt gevormd (wit worden van de oppervlakken van de gootsteen, verwarmingsplaat, afwasrek, enz.), reinig de gootsteen dan met azijn en soda / carbonaat.
8. Het wordt aanbevolen om de gootsteen regelmatig zelf te reinigen of wanneer deze na een lange periode van niet-gebruik opnieuw wordt gebruikt.

Probleemoplossing

Als u tijdens het gebruik iets abnormaals aantreft, stop dan met het gebruik van de machine, trek de stekker uit het stopcontact en controleer de volgende punten:

Klantenservice

Alle FOTILE vaatwasserproducten hebben een beperkte garantie van vijf jaar, inclusief 1 jaar volledige garantie op onderdelen en arbeid, en 4 jaar beperkte garantie alleen op de vaatwassermotor.

• Als u een FOTILE spoelbakvaatwasserproduct hebt gekocht, registreer u dan zo snel mogelijk, zodat we met u kunnen communiceren en onze diensten kunnen verlenen wanneer u ze nodig hebt. U kunt uw product op twee manieren registreren:
  • Vul de papieren productregistratiekaart in die in de productverpakking is bijgesloten en stuur deze naar FOTILE.,
  • Log in op de FOTILE-website voor productregistratie: https://us.fotileglobal.com/pages/product-warranties-registration
• Als u de FOTILE spoelbakvaatwasser hebt gekocht, informeer ons dan over het productmodel en het serienummer tijdens de communicatie, wat ons kan helpen u beter van dienst te zijn.
  U kunt de informatie vinden op positie A in het diagram:


• Als u accessoires wilt kopen, kunt u een van de volgende selecties maken:
  • Bezoek de officiële winkel van FOTILE: https://shop.-FOTILE-global.com/ om ons product te begrijpen en te kopen.
  • Bel het FOTILE Customer Service Center 1(888)-315-0366 voor overleg en aankoop.
  • Neem contact op met de officieel erkende winkel van FOTILE (u kunt informeren naar de erkende winkel in uw stad door de officiële website van FOTILE te bezoeken, https://us.fotileglobal.com/, voor overleg en aankoop.
• Als u andere diensten nodig heeft, neem dan gerust contact op met FOTILE op de volgende manieren:
  • Gratis: 1(888)315-0366
  • E-mail klantenservice: serviceusa@FOTILE (laat een telefoonnummer achter voor contact overdag)
  • Postadres: 6 Campus Dr, Suite 210, Parsippany, NJ 07054

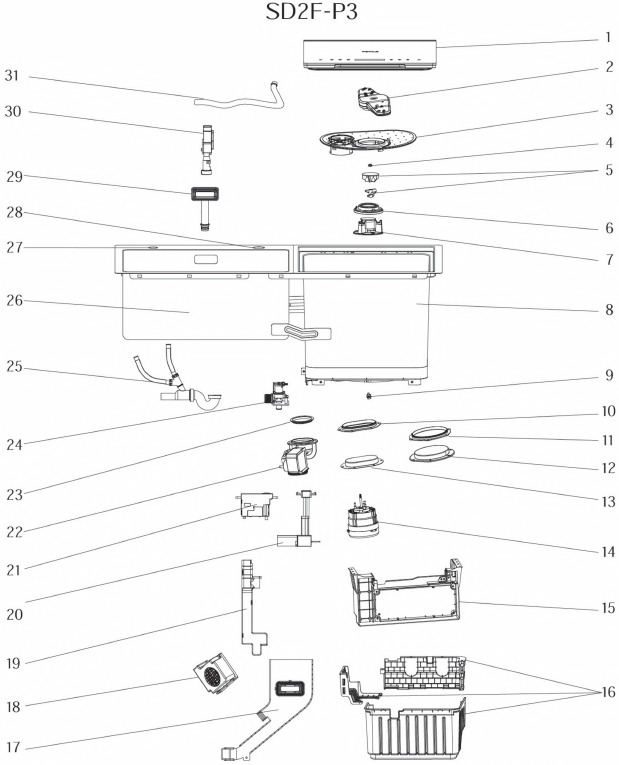

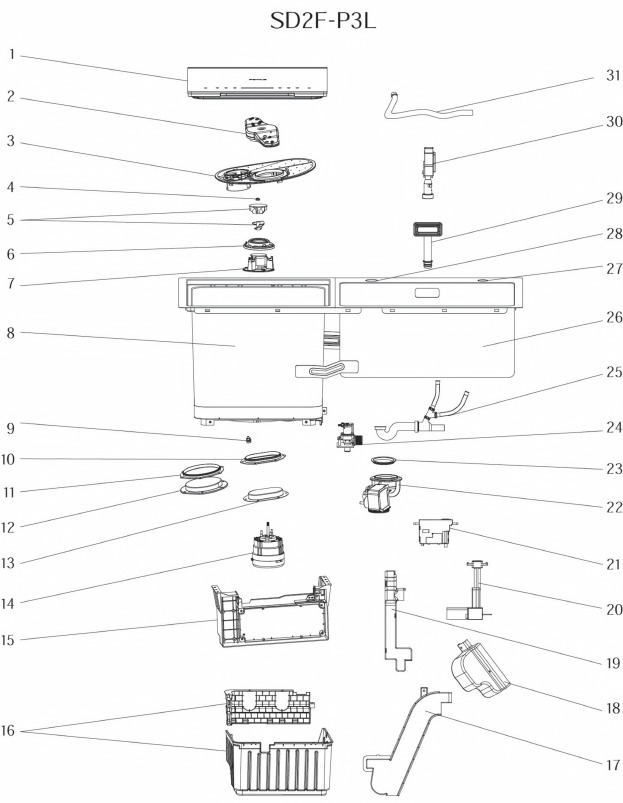

Explosietekening

1. Deur
2. Sproeiarm
3. Filterzeef
4. Vleugelmoer
5. Impeller (boven en onder)
6. Motorafdekking
7. Omleidingsvoet
8. Functionele gootsteen
9. Temperatuursensor
10. Afdichtingspakking voor ultrasone transducer
11. Afdichtingspakking voor verwarmingsplaat
12. Verwarmingsplaat
13. Afdekplaat
14. Motor
15. Elektrische doos
16. Bodemafdekking
17. Montage van luchtinlaat
18. Ventilator montage
19. Kabelsteun
20. Deurmotor
21. Deurslot
22. Afvoerklep
23. Afdichtring van afvoerklep
24. Inlaatklep
25. Rioleringsadapter slangsamenstel voor functionele gootsteen
26. Gootsteen
27. Installatiegat van zeepdispenser
28. Kraanmontagegat
29. Overloop poort voor de gootsteen
30. Overloop poort voor functionele gootsteen
31. Stroomkabel

1. Deur
2. Sproeiarm
3. Filterzeef
4. Vleugelmoer
5. Impeller (boven en onder)
6. Motorafdekking
7. Omleidingsvoet
8. Functionele gootsteen
9. Temperatuursensor
10. Afdichtingspakking voor ultrasone transducer
11. Afdichtingspakking voor verwarmingsplaat
12. Verwarmingsplaat
13. Afdekplaat
14. Motor
15. Elektrische doos
16. Bodemafdekking
17. Montage van luchtinlaat
18. Ventilator montage
19. Kabelsteun
20. Deurmotor
21. Deurslot
22. Afvoerklep
23. Afdichtring van afvoerklep
24. Inlaatklep
25. Rioleringsadapter slangsamenstel voor functionele gootsteen
26. Gootsteen
27. Installatiegat van zeepdispenser
28. Kraanmontagegat
29. Overloop poort voor de gootsteen
30. Overloop poort voor functionele gootsteen
31. Stroomkabel
