Sinope TH1310WF - 3600W Slimme Vloerverwarming Thermostaat Handleiding

UW THERMOSTAAT INSTALLEREN

De installatie van deze thermostaat moet worden uitgevoerd door een gecertificeerde elektricien en voldoen aan de nationale en lokale elektrische codes en voorschriften.
Voordat u begint met de installatie van uw nieuwe thermostaat, moet u ervoor zorgen dat de stroomonderbrekers voor uw verwarmingssysteem zijn uitgeschakeld op het elektrische hoofdmenu!

1. Ontgrendel en til de thermostaatdeksel op.

2. Sluit de verwarmingsvloer aan met behulp van de belasting- / lijndraadconnectoren aan de achterkant van de thermostaat. Sluit de aardingsdraad aan op de schroef in de elektriciteitskast die voor dit doel is bestemd.

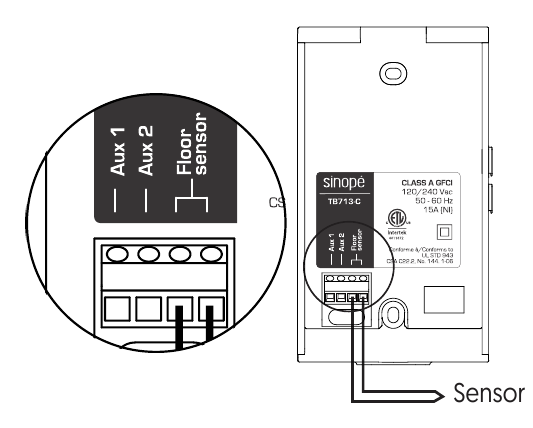

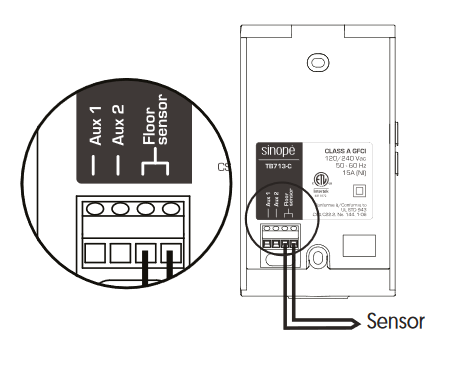

3. Sluit de sensor aan. (Alleen voor besturingstoepassingen in F-modus of met vloerlimiet.)

4. Gebruik de schroeven om de thermostaat aan de elektriciteitskast te bevestigen.

5. Plaats de deksel terug en vergrendel deze.

6. Schakel de thermostaat in. Na het uitvoeren van een testreeks zou de thermostaat de vloertemperatuur moeten weergeven. Raadpleeg anders de handleiding voor probleemoplossing in deze handleiding.


De temperatuur verhogen of verlagen
Om de temperatuur aan te passen, drukt u op of . De gevraagde temperatuur knippert om het nieuwe instelpunt te bevestigen.

De OFF-modus verlaten
Wanneer de thermostaat vanuit de Neviweb-app in de OFF-modus is gezet, drukt u tweemaal op of om de thermostaat weer AAN te zetten. De thermostaat hervat de werking onder de laatste instellingen.
Een thermostaat die voor een stroomstoring in de OFF-modus is geplaatst, staat standaard in de OFF-modus wanneer de stroom is hersteld.

GEBRUIKERSINSTELLINGEN

Alle instellingen van de thermostaat kunnen worden ingesteld via de Neviweb-app.
Als u echter geen account hebt aangemaakt en de temperatuurweergave of de regelcyclus wilt wijzigen, moet u het volgende doen:
Breng de setpoint naar de minimumwaarde en houd de knop 10 seconden ingedrukt om toegang te krijgen tot het menu.
Druk op de of knop om de instelling te wijzigen.

Druk tegelijkertijd op de en knoppen om op te slaan en naar de volgende parameter te gaan. Blijf drukken tot het einde van de lijst om het menu te verlaten.

De volgende tabel geeft een overzicht van de instellingen die rechtstreeks op de thermostaat kunnen worden gewijzigd.
U kunt meer instellingen wijzigen via de Neviweb-applicatie.

Instellingen die rechtstreeks op het apparaat kunnen worden gewijzigd:

	Naam	Parameters & instellingen	Weergave
1	Load	Laadvermogen 0 watt tot 3600 watt
2	Display	Temperatuurweergave °C of °F (standaard: °C)
3	Control	Regelmodus A (Lucht), F (Vloer) (standaard: F)
4	Max Air	Maximale omgevingstemperatuurlimiet (Alleen zichtbaar in F-modus) 5°C tot 36°C (standaard: UIT)
5	Max Floor	Maximale vloertemperatuurlimiet (Alleen zichtbaar in A-modus) 5°C tot 36°C (standaard: UIT)
6	Min Floor	Minimale vloertemperatuurlimiet (Alleen zichtbaar in A-modus) 5°C tot 36°C (standaard: UIT)
7	Aux	Toewijzing van hulpuitgang UIT, EXP, 15 sec, 15 min (standaard: UIT)
8	Sensor	Vloersensor 10K of 12K (standaard: 10K)

3. De thermostaat biedt 2 temperatuurregelingsmodi:
   F-modus (standaard): Regelt de vloertemperatuur door middel van een externe temperatuursensor met de mogelijkheid om de omgevingstemperatuur te beperken.
   A-modus: Regelt de omgevingstemperatuur met de mogelijkheid om de vloertemperatuur te beperken door middel van een externe temperatuursensor.
4. Maximale limiet van de omgevingstemperatuur (F-modus)
   Thermostaat beperkt de vloerverwarming om de ingestelde omgevingstemperatuurlimiet niet te overschrijden
5. Maximale vloertemperatuurlimiet (A-modus)
   De thermostaat beperkt de vloerverwarming tot de ingestelde temperatuur om ervoor te zorgen dat deze de geselecteerde limiet niet overschrijdt; ideaal voor het beschermen van houten vloeren.
6. Minimale vloertemperatuurlimiet (A-modus)
   De thermostaat beperkt de minimumtemperatuur van de vloer om deze op een comfortabele temperatuur te houden.
7. De hulpuitgang toewijzen:
   De thermostaat biedt een hulpuitgang die drie functies heeft die worden ingesteld via de gebruikersinstellingen.
   15 sec functie: Korte cyclus hulpuitgang (15 seconden): gebruikt voor een verwarming die wordt geregeld via een elektronisch relais (SSR).
   15 min functie: Lange cyclus hulpuitgang (15 minuten): gebruikt voor een verwarming die wordt geregeld via een elektromechanisch relais of is uitgerust met een ventilator.
   In de 15 sec en 15 min functies regelt de thermostaat de omgevingstemperatuur met de vloer. Zodra de vloertemperatuur de limiet heeft bereikt, als de gewenste omgevingstemperatuur niet wordt bereikt, activeert de hulpuitgang het verwarmingstoestel om de ingestelde temperatuur te bereiken. (De hulpuitgang fungeert als een tweede verwarmingsfase.)
   EXP functie: Hulpuitgang om meerdere verwarmingsvloeren aan te sluiten (TR1310 uitbreidingseenheid apart verkrijgbaar)
   UIT functie (standaard): Schakelt de hulpuitgang uit.

Voeg bij het installeren van uw vloerverwarmingssysteem een tweede sensor in de vloer toe en bewaar de punt in de thermostaatbehuizing. Deze extra sensor kan worden aangesloten en gebruikt als vervanging zonder uw vloerverwarmingssysteem te wijzigen.

** Om een thermostaat los te koppelen van een netwerk, raadpleegt u de ontkoppelingsprocedure op de achterkant van deze handleiding.

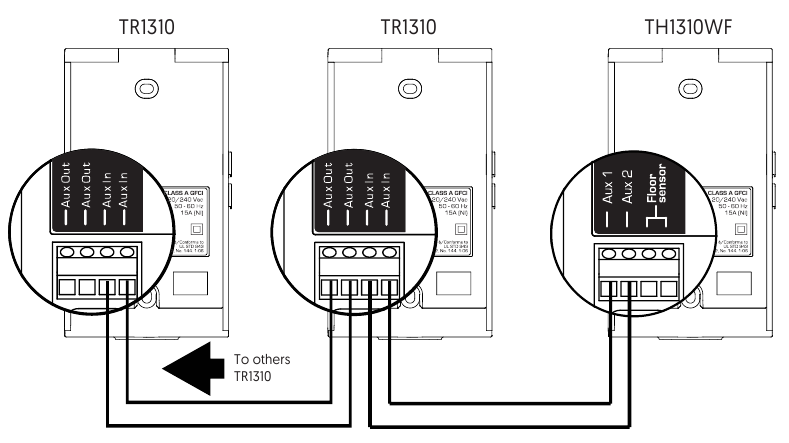

EEN UITBREIDINGSEENHEID AANSLUITEN (TR1310)

Het is mogelijk om maximaal 10 uitbreidingseenheden op hetzelfde apparaat aan te sluiten. (EXP functie)

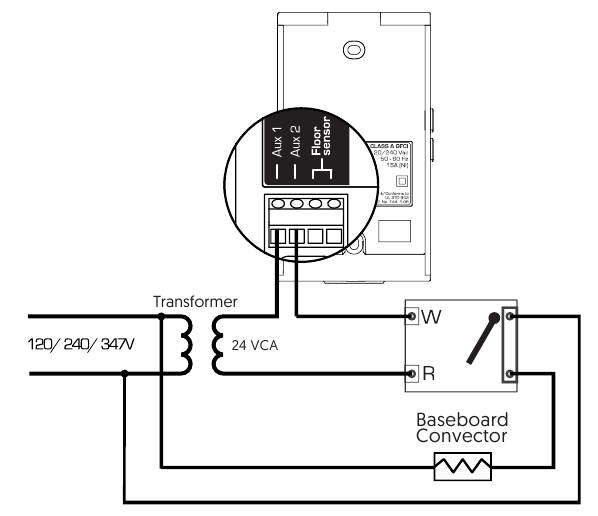

DE HULPUITGANG AANSLUITEN

Tweede verwarmingsfase (15 sec / 15 min functies)

UW THERMOSTAAT TOEVOEGEN AAN DE NEVIWEB APP

1. Als u nog geen account heeft, download dan de Neviweb-app voor iOS of Android om een account aan te maken en uw apparaat toe te voegen.

   Download de app



2. Tik op , en selecteer vervolgens "Apparaat toevoegen".
3. Volg de stappen van de installatiewizard.

UW THERMOSTAAT LOSKOPPELEN VAN DE WI-FI ROUTER OF DE NEVIWEB APP

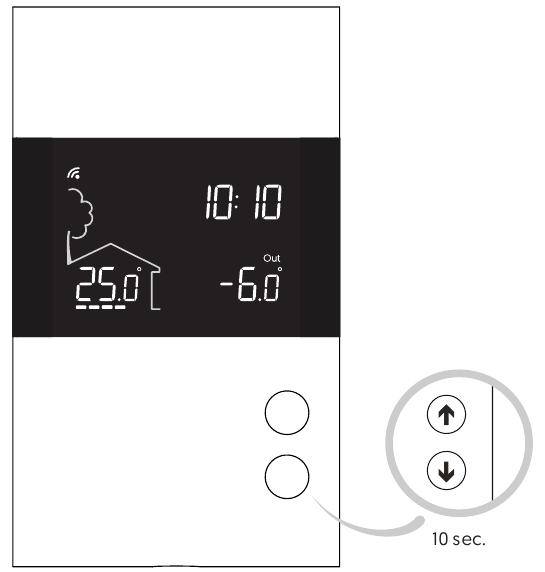

Om uw thermostaat los te koppelen van de Wi-Fi router, drukt u tegelijkertijd 10 seconden op de en knoppen. Het symbool verdwijnt van het display.

Om uw thermostaat uit Neviweb te verwijderen, drukt u op Verwijderen (Delete) in de thermostaatinstellingen.

AARDLEKBEVEILIGING

De thermostaat is uitgerust met een aardlekbeveiliging die een lekstroom van 5 mA kan detecteren. Wanneer een lekstroom wordt gedetecteerd, wordt de aardlekbeveiliging geactiveerd en onderbreekt snel de stroomtoevoer om ernstige verwondingen te voorkomen.

De aardlekbeveiliging resetten
Het waarschuwingslampje van de RESET-knop gaat AAN (rood) wanneer de aardlekbeveiliging wordt geactiveerd. Als het waarschuwingslampje van de RESET-knop AAN gaat tijdens de normale werking van de thermostaat, drukt u gewoon op de RESET-knop (Resetknop) om de aardlekbeveiliging te resetten. Het lampje gaat UIT. Als deze situatie om welke reden dan ook opnieuw optreedt, schakel dan de stroom naar het verwarmingssysteem uit via het elektrische hoofdverdeelbord en vraag een gekwalificeerde elektricien om de installatie te controleren.

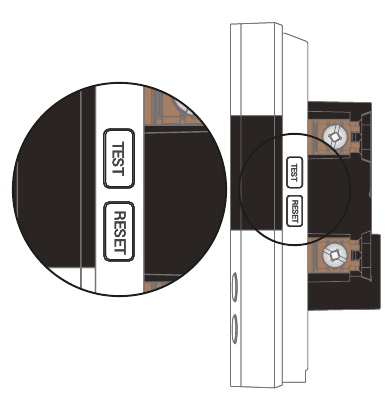

De aardlekbeveiliging testen
Deze thermostaat heeft een automatische test die periodiek de correcte werking van het beveiligingscircuit controleert. U kunt dit ook handmatig doen:

1. Druk op de TEST-knop (Testknop). Als het rode waarschuwingslampje van de RESET-knop (Resetknop) niet AAN gaat, is de test mislukt. Schakel de stroom naar het verwarmingssysteem uit via het elektrische hoofdverdeelbord en vraag een gekwalificeerde elektricien om de installatie te controleren.
2. Druk op de RESET-knop (Resetknop) om de basis van de thermostaat opnieuw op te starten.


HANDLEIDING VOOR PROBLEEMOPLOSSING

Wat moet ik doen als de E1F-code op het display van mijn thermostaat verschijnt?
De E1F-code betekent dat de thermostaat in de "Floor" (Vloer)-modus staat en dat er geen sensor is aangesloten. Als uw thermostaat niet bedoeld is om een verwarmde vloer te regelen, wijzigt u de bedieningsmodus van de thermostaat naar de "A mode" (A-modus).

TECHNISCHE SPECIFICATIES

Bedrijfsspanning: 120/208/240 Vac, 50/60 Hz
Hulpuitgang: 24 Vac/Vdc / 0.1 A
Maximale belasting:
1800 W @ 120 V / 15 A
3120 W @ 208 V / 15 A
3600 W @ 240 V / 15 A
Instelbereik: 5°C tot 36°C (41°F tot 97°F)
Weergavebereik: 0°C tot 50°C (32°F tot 99°F)
Resolutie: ± 0.5°C (± 1°F)
Opslag: -20°C tot 50°C (-4°F tot 122°F)
GFCI-bescherming: Klasse A (5mA)
Protocol: Wi-Fi
Standaard: IEEE 802.11 b/g/n
Frequentie: 2.4 GHz

Voor het automatisch en buitenshuis bedienen van dit accessoire met HomeKit-ondersteuning is een HomePod, HomePod mini of Apple TV vereist die is ingesteld als een woninghub. Het wordt aanbevolen dat u bijwerkt naar de nieuwste software en het nieuwste besturingssysteem.

Het gebruik van de Works with Apple-badge betekent dat een accessoire is ontworpen om specifiek te werken met de technologie die in de badge wordt genoemd en dat het door de ontwikkelaar is gecertificeerd om te voldoen aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van veiligheids- en regelgevingsnormen.
Apple, Apple Home, HomeKit, HomePod, HomePod mini, iPad, iPhone, Siri en Apple TV zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's.
App Store is een servicemerk van Apple Inc., geregistreerd in de VS en andere landen.
Neviweb® is een geregistreerd handelsmerk van Sinopé Technologies Inc. in Canada en de Verenigde Staten.
Google Play en het Google Play-logo zijn handelsmerken van Google Inc.
Het Wi-Fi CERTIFIED™-logo is een certificeringsmerk van Wi-Fi Alliance® Trasmitter module IC: 21098-ESPWROOM32 / FCC ID: 2AC7Z-ESPWROOM32
Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderhevig aan de volgende twee voorwaarden:

1. dit apparaat veroorzaakt geen storing en
2. dit apparaat moet elke storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur UIT en AAN te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:
Heroriënteer of verplaats de ontvangende antenne.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

3 jaar beperkte garantie
SINOPE TECHNOLOGIES INC. garandeert dat de onderdelen van hun producten vrij zijn van defecten in materiaal en vakmanschap gedurende een periode van 3 jaar vanaf de aankoopdatum, bij normaal gebruik en onderhoud, wanneer een aankoopbewijs aan de fabrikant wordt verstrekt. Deze garantie dekt geen transportkosten die de consument mogelijk maakt. Het dekt ook geen product dat is blootgesteld aan misbruik of accidentele schade. De verplichting van SINOPÉ TECHNOLOGIES INC., onder de voorwaarden van deze garantie, is om een nieuwe eenheid te leveren en dit ontslaat de fabrikant van het betalen van de installatiekosten of andere secundaire kosten die verband houden met het vervangen van de eenheid of de onderdelen.
