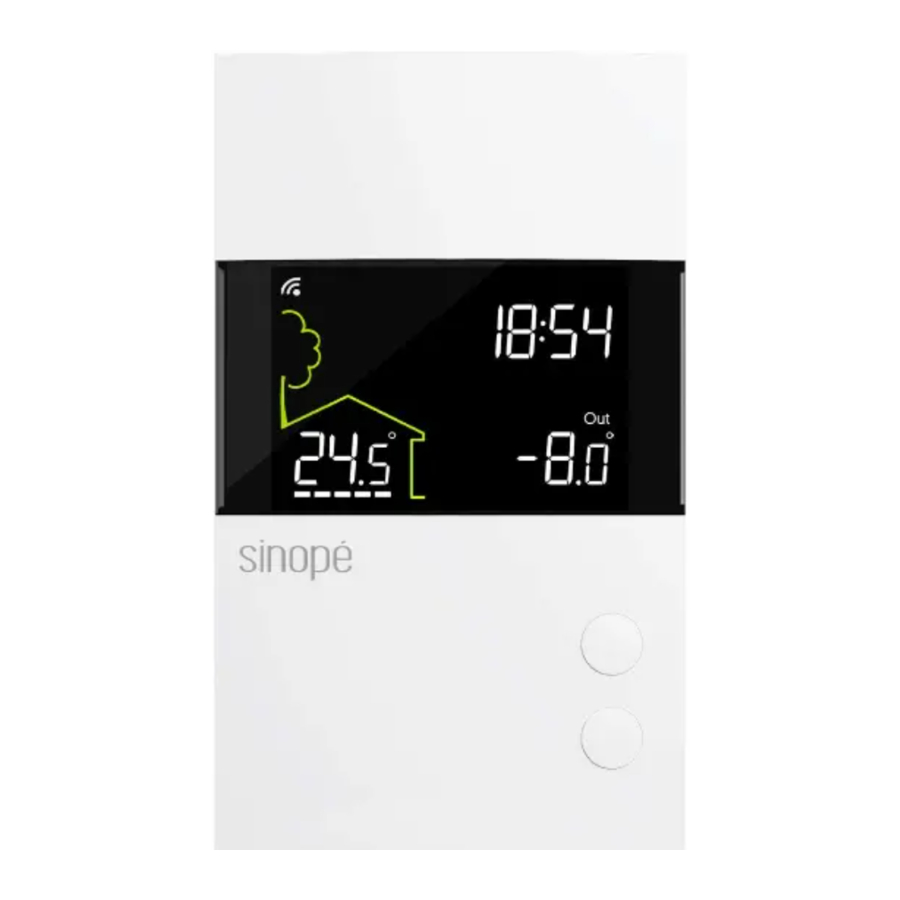

UW THERMOSTAAT INSTALLEREN

1. Ontgrendel en til de thermostaatkap op.

2. Markeer en boor indien nodig de juiste bevestigingsgaten met behulp van de installatiesjabloon. Gebruik indien nodig de meegeleverde pluggen.

3. Afhankelijk van het verwarmingssysteem steekt u elke draad in de bijbehorende aansluiting en schroeft u deze stevig vast. (Zie de schematische aansluitingen)

4. Gebruik de meegeleverde schroeven en pluggen om de thermostaatvoet aan de muur te bevestigen.

5. Plaats de thermostaatkap terug en vergrendel deze.

6. Schakel de thermostaat in.


HULPUITGANG

De thermostaat biedt een extra verwarmingsuitgang die kan fungeren als een tweede verwarmingsfase bij het regelen van de omgevingstemperatuur.
Als de kamertemperatuur te ver van het instelpunt ligt of de hoofdverwarmingsfase moeite heeft om de temperatuur te verhogen, activeert de hulpuitgang de secundaire verwarmingsbron om de ingestelde temperatuur te bereiken.
Beide uitgangen kunnen verschillende soorten verwarmingsbelasting regelen en kunnen worden geconfigureerd in de gebruikersinstellingen.

BEDRADINGSSCHEMA

Elektrische plintverwarming

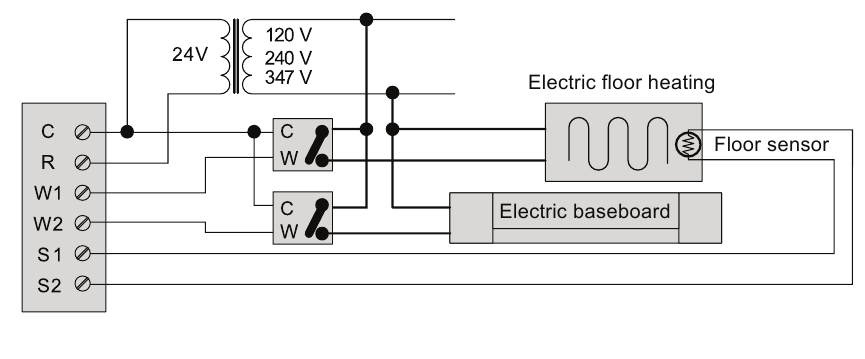

Elektrische vloerverwarming met elektrische plintverwarming in de 2e verwarmingsfase

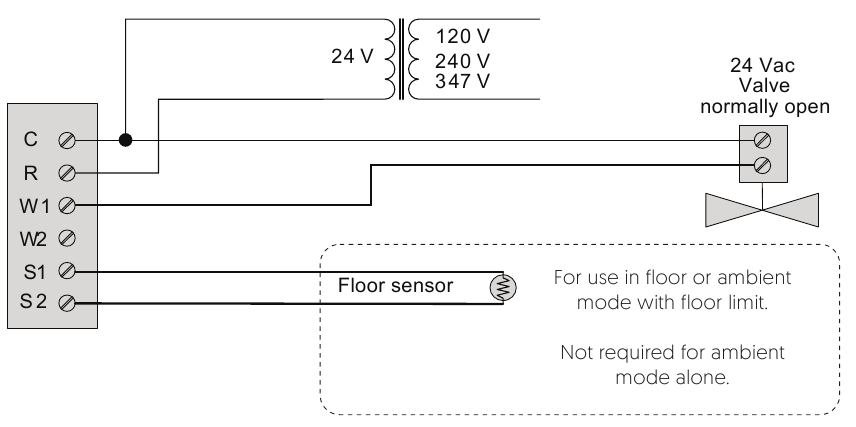

Warmwaterkraan

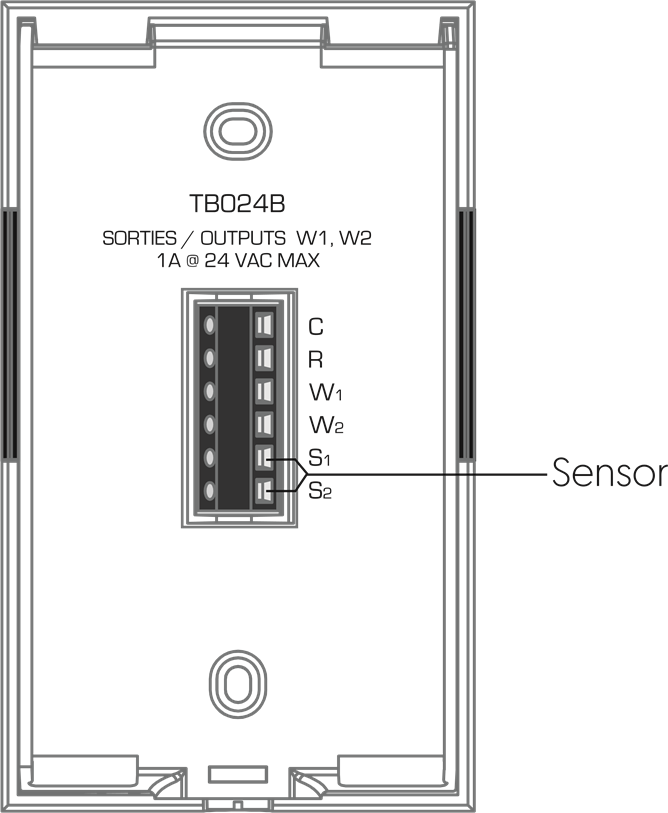

AANSLUITING VAN DE VLOERSENSOR (OPTIONEEL)

Alleen voor besturingstoepassingen in de vloermodus (F) of met vloerlimiet.

Bij het installeren van uw vloerverwarmingssysteem: voeg een tweede sensor toe in de vloer en bewaar de punt in de thermostaatbehuizing. Deze extra sensor kan worden aangesloten en gebruikt als vervanging zonder uw vloerverwarmingssysteem te onderbreken.

De temperatuur verhogen of verlagen

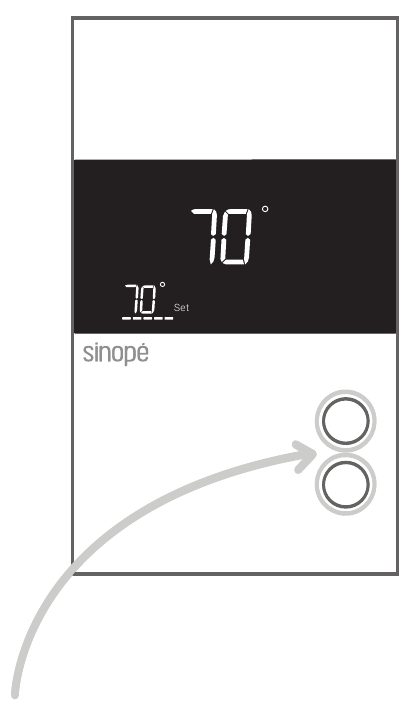

Om de temperatuur aan te passen, drukt u op of . De gevraagde temperatuur knippert om het nieuwe instelpunt te bevestigen.

GEBRUIKERSINSTELLINGEN

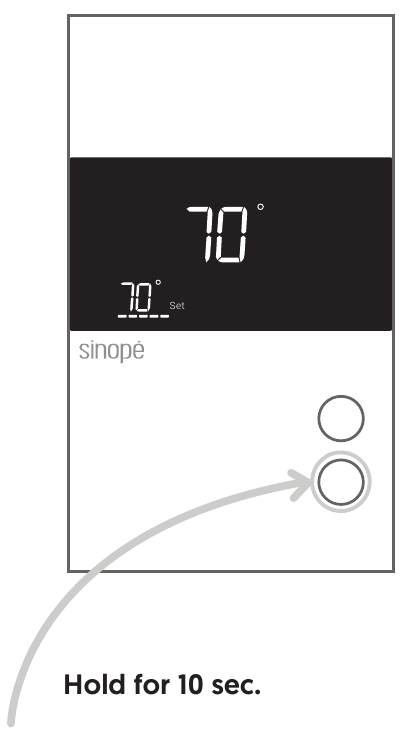

Verlaag het instelpunt tot het minimum en houd de -knop 10 seconden ingedrukt om toegang te krijgen tot het menu.
Druk op de -knop of de -knop om de instelling te wijzigen.
Druk tegelijkertijd op de -knop en de -knop om op te slaan en naar de volgende parameter te gaan. Blijf drukken tot het einde van de lijst om het menu te verlaten.

PARAMETERS DIE VANAF HET APPARAAT KUNNEN WORDEN BEDIEND

#	Naam	Parameters en instellingen	Weergave
1	Display	Temperatuurindeling °C of °F – (Standaard: °F)
2	Regeling	Regelmodus van thermostaat A (Lucht), F (Vloer) – (Standaard: A)
3	Setpoint Min	Minimum instelpunt 41°F tot 97°F – (Standaard: 41°F)
4	Setpoint Max	Maximum instelpunt 41°F tot 97°F – (Standaard: 97°F)
5	Limit Floor Max	Maximum vloertemperatuurlimiet (Alleen zichtbaar in de A-modus) 45°F tot 97°F of UIT – (Standaard: UIT)
6	FLR Min Limit	Minimum vloertemperatuurlimiet (Alleen zichtbaar in de A-modus) 41°F tot 93°F of UIT (standaard: UIT)
7	Air Max Limit	Maximum limiet voor de omgevingstemperatuur (Alleen zichtbaar in de F-modus) 41°F tot 97°F of UIT (standaard: UIT)
8	1st Stage Cyc	Cyclustijd / Hoofduitgang 15 sec, 5 min, 10 min, 15 min, 20 min, 25 min, 30 min – (Standaard: 15 min)
9	Aux 2nd Stage Cyc	Cyclustijd / Hulpuitgang UIT, 15 sec, 5 min, 10 min, 15 min, 20 min, 25 min, 30 min – (Standaard: UIT)
10	Backlight	Achtergrondverlichtingregeling AAN, UIT of BED – (Standaard: AAN) AAN (achtergrondverlichting altijd actief, wordt gedimd afhankelijk van het omgevingslicht) UIT (gaat alleen aan wanneer er op een knop wordt gedrukt) BED (slaapkamermodus - achtergrondverlichting wordt gedimd afhankelijk van het omgevingslicht en wordt UITgeschakeld onder 20% van de helderheid)
11	Sensor	Vloersensor 10K of 12K – (Standaard: 10K)
12	PE	Antivastloopbeveiliging circulatiepomp AAN of UIT (Standaard: UIT)

2. De thermostaat beschikt over twee temperatuurregelingsmodi:
   A-modus (standaard): Regeling van de omgevingstemperatuur met de mogelijkheid om de vloertemperatuur te beperken via een externe temperatuursensor.
   F-modus: Regeling van de vloertemperatuur via een externe temperatuursensor met de mogelijkheid om de omgevingstemperatuur te beperken.

5. Maximum vloertemperatuurlimiet (A-modus)
   De thermostaat beperkt de vloerverwarming tot de ingestelde temperatuur om ervoor te zorgen dat deze de geselecteerde limiet niet overschrijdt. Deze parameter is ideaal voor het beschermen van gemanipuleerde houten vloeren. (Neem contact op met uw vloerenfabrikant om de warmtelimiet te bepalen.)
   Deze parameter kan alleen worden gebruikt als er een vloersensor op de thermostaat is aangesloten.
6. Minimum vloertemperatuurlimiet (A-modus)
   De thermostaat beperkt de minimumtemperatuur van de vloer om deze op een comfortabele temperatuur te houden.
   Deze parameter kan alleen worden gebruikt als er een vloersensor op de thermostaat is aangesloten.
7. Maximumlimiet van de omgevingstemperatuur (F-modus)
   Thermostaat beperkt de vloerverwarming om de ingestelde limiet voor de omgevingstemperatuur niet te overschrijden.
8. et
9. Cyclustijd hoofd- en hulpuitgang
   De thermostaat heeft een hoofd- en een hulpuitgang. Selecteer de juiste cyclustijd op basis van uw verwarmingssysteem. Het selecteren van een onjuiste cyclustijd kan uw apparaat beschadigen.

   Minimum cyclustijd	0.15	5	10	15	20	25	30
   Convector of plintverwarming geactiveerd door elektronisch relais (SSR)
   Ventilatorkachel geactiveerd door elektronisch relais (SSR)
   Ventilatorkachel of plintverwarming geactiveerd door mechanisch relais
   Hydronisch verwarmingspompsysteem
   Oven

12. Antivastloopbeveiliging circulatiepomp
    Wanneer de thermostaat gedurende langere tijd niet verwarmt, activeert deze parameter de hoofduitgang gedurende 1 minuut per 24 uur om ervoor te zorgen dat de pomp van het hydronische systeem niet vastloopt.

UIT-MODUS

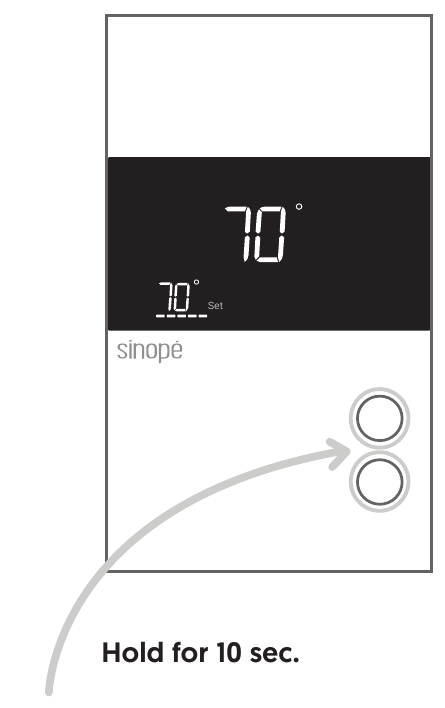

Om de thermostaat in de UIT-modus te zetten, houdt u de knoppen en 10 seconden ingedrukt.
Om de UIT-modus te verlaten, houdt u de knoppen en 10 seconden ingedrukt of verhoog/verlaag het instelpunt.

GIDS VOOR PROBLEEMOPLOSSING

Wat moet ik doen als de E1F-code op het display van mijn thermostaat verschijnt?
De E1F-code betekent dat de thermostaat in de "Vloer"-modus staat en dat er geen sensor is aangesloten. Als uw thermostaat niet bedoeld is om een verwarmde vloer te regelen, wijzigt u de regelmodus van de thermostaat voor de "A-modus".

TECHNISCHE SPECIFICATIES

Bedrijfsspanning: 24 Vac
Maximum belasting: 1 Ampère
Instelpunttemperatuurbereik: 5 ˚C tot 36 ˚C (41 ˚F tot 97 ˚F)
Weergavebereik: 0 ˚C tot 70 ˚C (32 ˚F tot 99 ˚F)
Resolutie: ± 0,5 ˚C (± 1 ˚F)
Opslag: -20 ˚C tot 50 ˚C (-4 ˚F tot 122 ˚F)
Hulpuitgang: 24 Vac / Vdc / 0.1 A

Compatibel met:

• Plintverwarming geactiveerd door mechanisch relais of elektronisch relais (SSR)
• Ventilatorkachel geactiveerd door mechanisch relais of elektronisch relais (SSR)
• Elektrische vloerverwarming (geactiveerd door een relais)
• Hydronische vloerverwarming
• Hydronisch verwarmingssysteem
• Oven (zonder ventilatorregeling)

Beperkte garantie van 3 jaar
SINOPE TECHNOLOGIES INC. garandeert dat de componenten van hun producten vrij zijn van defecten in materiaal en vakmanschap gedurende een periode van 3 jaar vanaf de aankoopdatum, bij normaal gebruik en onderhoud, wanneer een aankoopbewijs aan de fabrikant wordt overlegd. Deze garantie dekt geen transportkosten die de consument mogelijk maakt. Het dekt ook geen product dat onjuist is geïnstalleerd, misbruikt of per ongeluk is beschadigd.
De verplichting van SINOPÉ TECHNOLOGIES INC., onder de voorwaarden van deze garantie, is het leveren van een nieuwe eenheid en dit ontslaat de fabrikant van het betalen van de installatiekosten of andere secundaire kosten die zijn verbonden aan het vervangen van de eenheid of de componenten.
