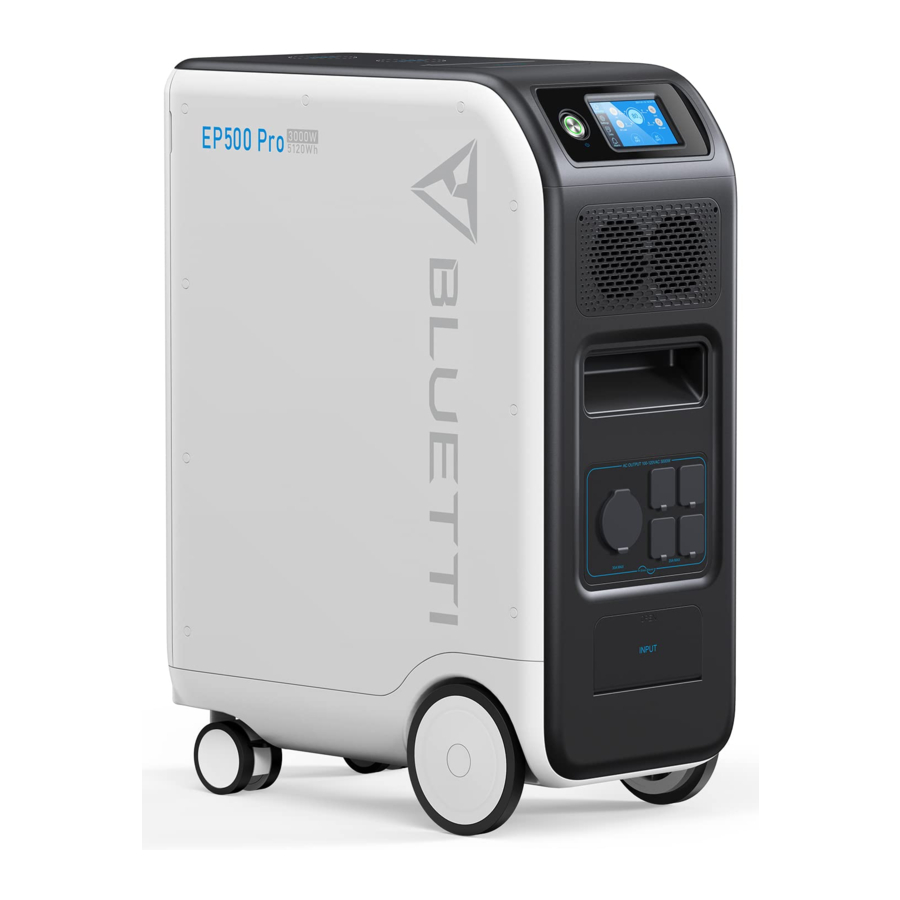

Bluetti EP500Pro - Handleiding Power Station

Introductie

• BLUETTI is er trots op de wereld van energieopslag stormenderhand te veroveren met de release van haar eerste energieopslagsysteem voor thuisgebruik - de EP500Pro met vier soepel rollende transportwielen. De EP500Pro is niet ontworpen als een grote zonnebatterij die aan de muur of in de garage wordt gemonteerd. De BLUETTI EP500Pro is niet alleen ontworpen als een "Geen installatie nodig", plug-and-play mobiele UPS (Uninterruptible Power Supply - Onderbrekingsvrije stroomvoorziening) die indien nodig gemakkelijk naar de gewenste locatie kan worden verplaatst, maar ook als een stroomback-upsysteem dat noodstroom garandeert wanneer een stroomstoring optreedt.
• Het EP500Pro-systeem maakt gebruik van een dual-core controller (ARM-controller + DSP-controller) die digitale en analoge signalen perfect combineert om de MPPT-module, de AC-omvormermodule (bidirectionele topologie, die AC omgekeerd snel opladen ondersteunt), de DC-naar-DC-module en de ingebouwde batterijpack te beheren en te besturen.
• EP500Pro integreert een zonne-laadregelaar, AC-laadregelaar, AC-omvormer, lithiumbatterij en batterijbeheersysteem in één, en zet schone en milieuvriendelijke zonne-energie en netstroom om in schone stroom die naar al uw huishoudelijke apparaten wordt gestuurd.
• Het EP500Pro Power Station-systeem is geschikt voor gebieden met een energietekort of onstabiele stroomvoorziening, en ook voor de stroomvoorziening of noodsituaties bij rampen in gebieden zonder stabiele stroomvoorziening, zoals afgelegen eilanden en grenzen.

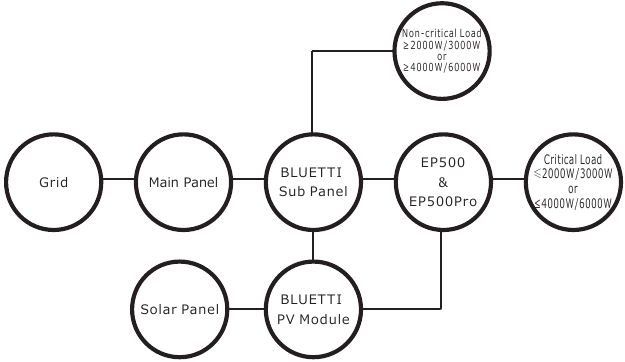

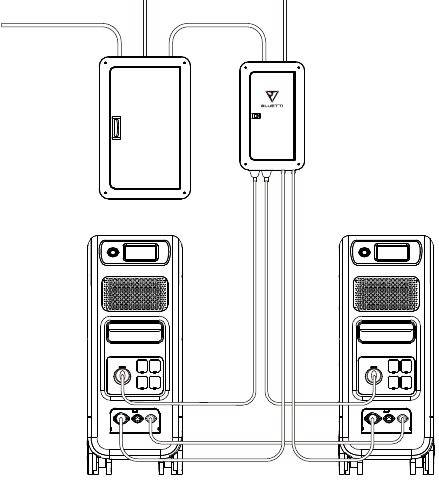

(EP500Pro grid-tie back-up stroomsysteem voor thuis)

Afkorting

• BMS: Battery Management System (Batterijbeheersysteem)
• MPPT: Max. Power Point Tracking (Maximum Power Point Tracking)
• SOC: State of Charge (Laadstatus)
• UPS: Uninterruptible Power Supply (Onderbrekingsvrije stroomvoorziening)
• AC: Alternating Current (Wisselstroom)
• DC: Direct Current (Gelijkstroom)
• PV: Solar Panel(s) Charging(Photovoltaic) (Zonnepaneel (len) Opladen (Fotovoltaïsch))
• Grid: Home Power Supplied by Utility (Netstroom: Huisstroom geleverd door nutsbedrijf)
• T500: 500W additional charger (500W extra oplader)
• DOD: Depth of Discharge (Ontladingsdiepte)
• ECO Mode: A power - saving mode for the EP500Pro, the AC output ports are automatically turned off if the load is less than 30W over a span of 4 hours. (ECO-modus: Een energiebesparende modus voor de EP500Pro, de AC-uitgangspoorten worden automatisch uitgeschakeld als de belasting minder dan 30W is over een periode van 4 uur.)

Wat zit er in de doos

Standaard accessoires

Nr.	Afbeelding	Categorie	Hoeveelheid
1		EP500Pro Power Station	1
2		AC Charging Cable (AC-oplaadkabel) Charging EP500Pro via wall outlet (EP500Pro opladen via stopcontact)	1
3		PV Charging Cable (PV-oplaadkabel) Charging EP500Pro via solar power (EP500Pro opladen via zonne-energie)	1
4		User Manual (Gebruiksaanwijzing) Please keep it for future reference (Bewaar deze voor toekomstig gebruik)	1
5		Warranty Card (Garantiekaart) For after-sale service (Voor service na verkoop)	1
6		Certificate of QC PASS (Certificaat van QC PASS)	1

Extra aankoopaccessoires
Verkocht op BLUETTIPOWER.COM

Nr.	Afbeelding	Categorie
7		Split Phase Box Pro (P030A) (Split Phase Box Pro (P030A)) To double the capacity, power of output and voltage. (Om de capaciteit, het uitgangsvermogen en de spanning te verdubbelen.)
8	12V/30A XT60 to Aviation Plug (12V/30A XT60 naar luchtvaartstekker)	12V/30A RV Cable (12V/30A RV-kabel) For 30A DC Output. (Voor 30A DC-uitgang.)
	XT60 to SPC45 (XT60 naar SPC45) To support DC power supply for RV. (Om de DC-stroomvoorziening voor RV te ondersteunen.)
9		Generator Charging Cable (Generator oplaadkabel) Charging EP500Pro via generator. (EP500Pro opladen via generator.)
10		Lead-acid Battery Charging Cable (Oplaadkabel voor loodzuurbatterij) Charging EP500Pro via Lead-acid battery. (EP500Pro opladen via loodzuurbatterij.)
11		Car Charging Cable (Auto oplaadkabel) Charging EP500Pro with cable No3. (EP500Pro opladen met kabel nr. 3.)
12		T500 500W Adapter (T500 500W Adapter) Additional 500W AC charger. (Extra 500W AC-lader.)
13		AC Charging Cable for Split Phase (AC-oplaadkabel voor gesplitste fase) Charging two EP500Pro connected in split phase mode via wall outlet. (Twee EP500Pro's opladen die in gesplitste fasemodus zijn aangesloten via een stopcontact.)
14		PV Drop Down Module(D300S) (PV Drop Down Module (D300S)) Charge EP500Pro via roof/rigid panels. (Laad EP500Pro op via dak-/stijve panelen.)
15		Sub Panel (Subpaneel) Integrate the power station to your home circuit as backup UPS. (Integreer het powerstation in uw thuiscircuit als back-up UPS.)

APP

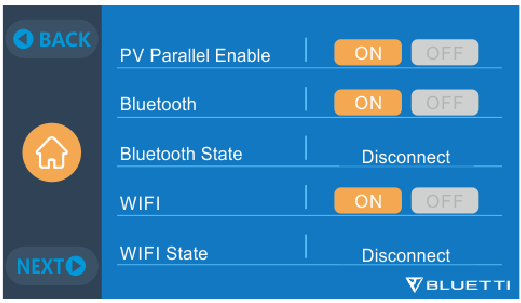

Zorg ervoor dat de status van de Bluetooth- en Wi-Fi-instellingen "ON" (AAN) is voordat u EP500Pro met de BLUETTI-app verbindt.

(Startpagina - Instellingen - Volgende - Volgende)

Stap 1:

• Zoek naar "BLUETTI" in de App Store (voor IOS-apparaten) of Google Play (voor Android-apparaten) om de BLUETTI-app te downloaden en uw EP500Pro op afstand te bedienen.
• EP500Pro kan via Bluetooth of Wi-Fi worden bediend. Om de afstandsbediening te activeren, start u de BLUETTI-app en klikt u op het pictogram " LOGIN" (AANMELDEN) om uw BLUETTI-account te " REGISTER" (REGISTREREN) en vul uw gerelateerde informatie in om verder te gaan.

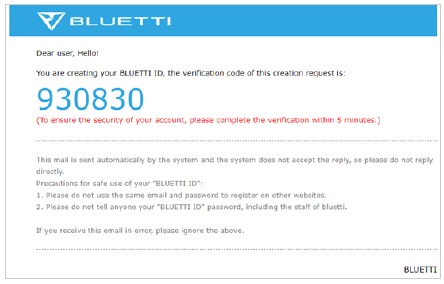

• Controleer het e-mailaccount dat u in de BLUETTI-app hebt gebruikt op de verificatiecode die u van BLUETTI hebt ontvangen en vul de activeringscode in de e-mail in om uw BLUETTI-account te activeren.

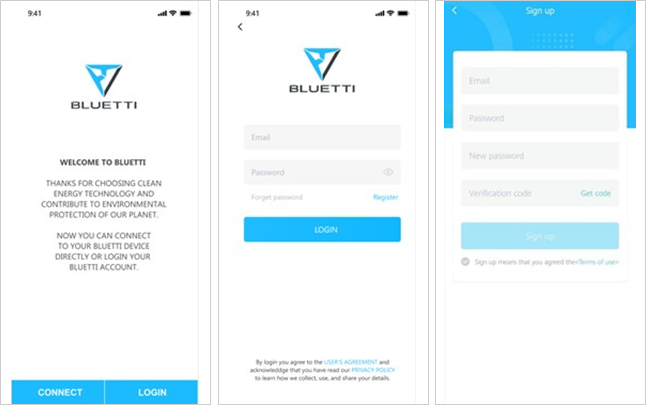

Stap 2:

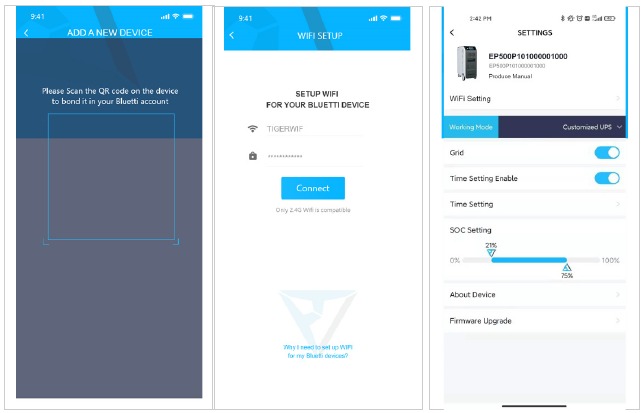

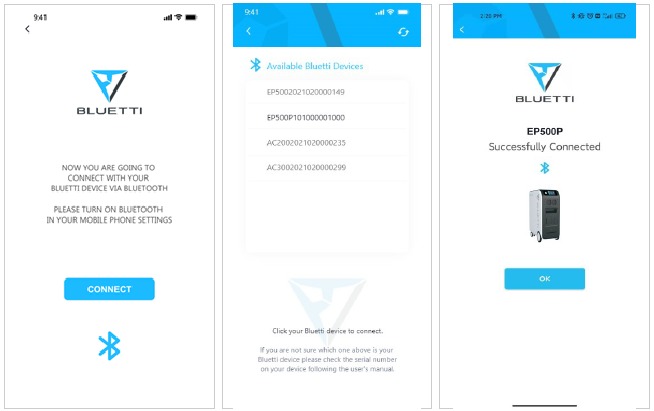

• Scan de unieke QR-code op EP500Pro om het apparaat toe te voegen aan de lijst met beschikbare apparaten in de app en vul het wachtwoord van uw 2.4G Wi-Fi-netwerk in om de communicatiefunctie van EP500Pro te activeren voor gegevenssynchronisatie.

• Voor Bluetooth-verbinding, tik op ''CONNECT'' (VERBINDEN) op de startpagina om EP500Pro via Bluetooth met uw telefoon te verbinden, selecteer het SN-nummer van uw apparaten. Druk op ''settings-product info'' (instellingen-productinfo) op EP500Pro om het SN-nummer van uw apparaat te bekijken.

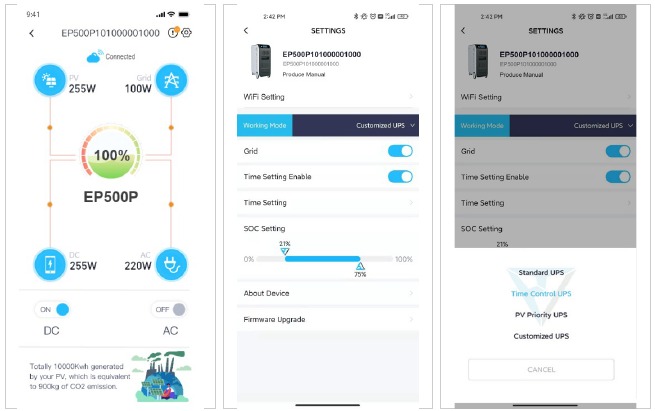

• De basisinformatie kan worden bekeken nadat het apparaat succesvol met de app is verbonden. Druk op het ''gear icon'' (tandwielpictogram) om de huidige werkmodus en parameters van uw EP500Pro aan te passen onder "Settings" (Instellingen).

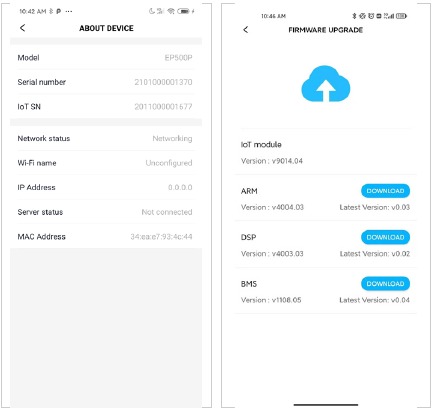

• De BLUETTI-app ondersteunt een "Firmware Update" (Firmware-update)-functie die toegang biedt tot de nieuwste software-upgrades voor voortdurende functies, verbeteringen en fixes.


Opmerking: Houd uw telefoon binnen 5 meter van de EP500Pro voor een betere verbinding tijdens de update.

Als de BLUETTI-app geen verbinding met internet kan maken. Tik op "Settings" (Instellingen) op de startpagina van uw telefoon en scrol omlaag totdat de BLUETTI-app verschijnt (IOS). Tik op "Settings" (Instellingen) op de startpagina van uw telefoon, tik op "Application Management" (Applicatiebeheer) en selecteer BLUETTI (Android). Tik op het BLUETTI-pictogram en controleer of de machtigingen "Wireless and Data" (Draadloos en gegevens) zijn ingeschakeld.
Gebruiker kan EP500Pro niet inschakelen via BLUETTI-app.

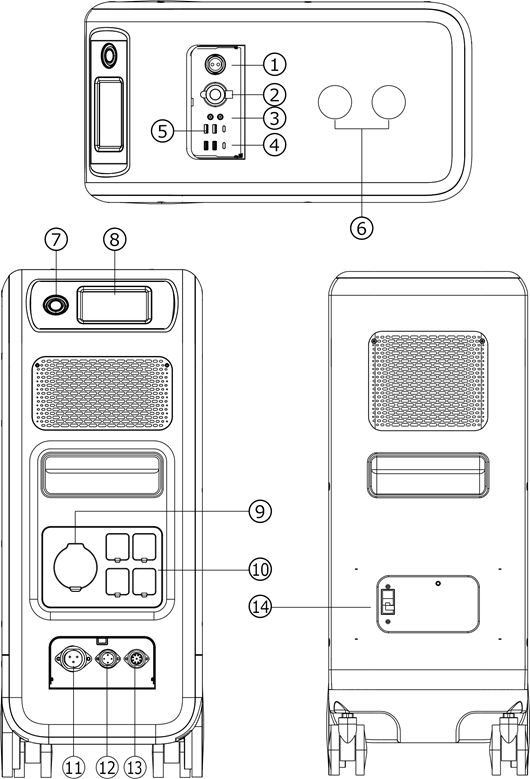

Functies van EP500Pro

1. 12V/30A Port (12V/30A-poort)
2. 12V/10A Cigarette Lighter Port (12V/10A Sigarettenaanstekerpoort)
3. 12V/10A DC5521 Port (12V/10A DC5521-poort)
4. USB-C (PD3.0 protocol supported) (USB-C (PD3.0 protocol ondersteund))
5. USB-A
6. Wireless Charging Pad (Draadloos oplaadstation)
7. Power Button (Aan/uit-knop)
8. Touchscreen (Aanraakscherm)
9. AC Output Port(30A MAX) (AC-uitgangspoort (30A MAX))
10. AC Output Port(20A MAX) (AC-uitgangspoort (20A MAX))
11. AC Input Port (AC-ingangspoort)
12. DC1/DC2 Input Port (DC1/DC2-ingangspoort)
13. Communication Interface (Communicatie-interface)
14. Main Battery Switch (Hoofdbatterijschakelaar)

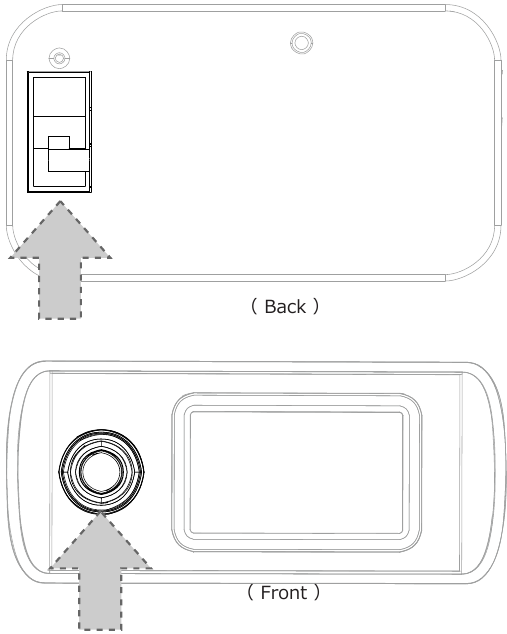

Opstarten en uitschakelen

• Zet de hoofdschakelaar aan de achterkant van de EP500Pro aan.
• Inschakelen: Houd de aan/uit-knop lang ingedrukt. De indicator van de aan/uit-knop licht op.
• Uitschakelen: Houd de aan/uit-knop lang ingedrukt. Het indicatielampje van de aan/uit-knop gaat uit.
• EP500Pro schakelt automatisch in vanuit de uitgeschakelde status wanneer netstroom opladen en/of PV-opladen wordt toegepast.
• DC- en AC-stroomschakelaars zijn toegankelijk op het touchscreen. Druk op de "DC ON/ OFF" (DC AAN/UIT)-knop en/of "AC ON/OFF" (AC AAN/UIT)-knop om de DC/AC-uitgang in/uit te schakelen.

Gebruikersinterface

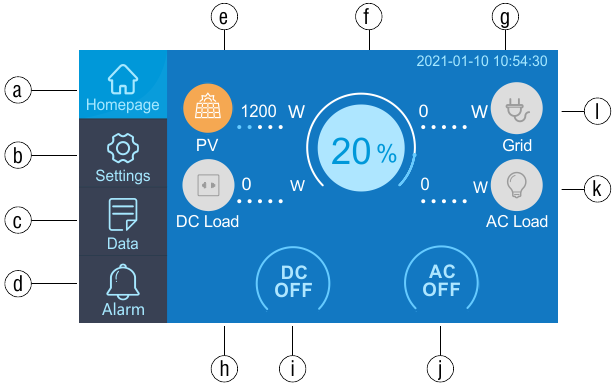

Hoofdinterface

Tip:
Het LCD-resistieve touchscreen, het wordt aanbevolen om lichtjes met de rand van uw vingernagel te drukken totdat het "piept" wanneer het een druk registreert.
( LET OP: Touchscreen-geluiden kunnen worden uitgeschakeld in het menu Instellingen).

1. Homepage
2. Instellingen
3. Gegevens
4. Alarm
5. PV-oplaadinformatie
6. BMS-informatie
7. Datum/tijd
8. DC-belastingsinformatie
9. DC AAN/UIT
10. AC AAN/UIT
11. AC-belastingsinformatie
12. AC-oplaadinformatie

Instellingen

• De gebruiker kan de werkmodus van EP500Pro aanpassen en de parameters van de apparatuur aanpassen, zoals taal, spanning, frequentie, stroom (UPS Grid -Tie Mode), werktype, datum/tijd, enz.
• Tik op de knop Instellingen op de homepage om de instellingeninterface te openen.

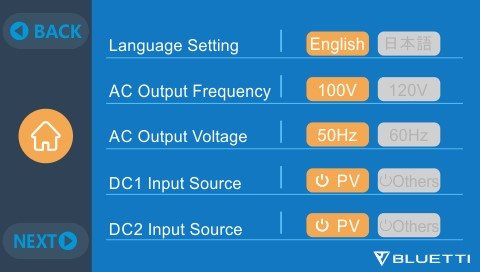

AC-uitgangsspanning & frequentie

• LET OP: Controleer de uitgangsspanning, frequentie en andere parameters VOORDAT u de EP500Pro voor de eerste keer gebruikt. De EP500Pro 100-120V AC-versie kan niet worden ingesteld op 220-240V AC-uitgang.
• De uitgangsfrequentie en -spanning kunnen alleen worden aangepast als de AC is UITGESCHAKELD (tik op het AC-pictogram op de homepage om de AC-uitgang uit te schakelen als deze AAN staat).
• De lijst met standaard uitgangsspanning en frequentie in 5 regio's of landen. U kunt op het scherm tikken om de parameters naar behoefte in te stellen.
  • JP-uitgang: 100V/50Hz of 60Hz
  • US-uitgang: 120V/60Hz
  • AU-uitgang: 240V/50Hz
  • EU/UK-uitgang: 230V/50Hz

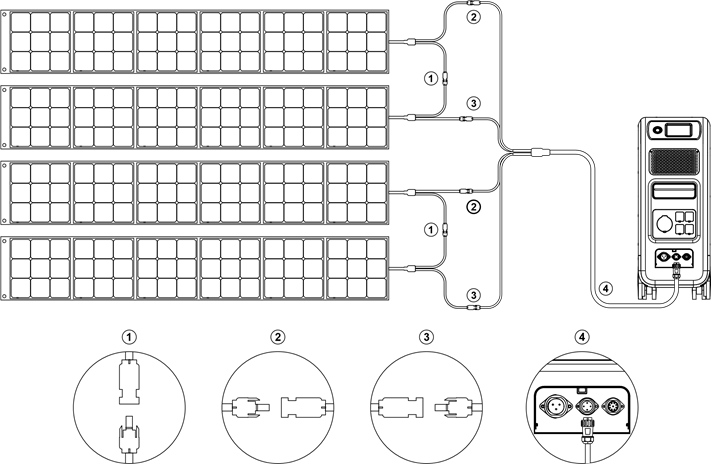

DC-ingangsbron

DC-ingangsbron: EP500Pro integreert dubbele MPPT en scheidt de DC-ingangsbron in DC1 en DC2 parallel. DC1 geeft de eerste groep DC-ingangsbron aan zoals de labels op de MC4-stekker van PV-oplaadkabels:
DC1 PV+ en DC1 PV-, DC2 PV+ en DC2 PV-. DC1/DC2 bestaat uit zowel de positieve als de negatieve pool van de MC4-stekkers.
Zowel DC1 als DC2-ingangsbron kunnen worden ingesteld op het touchscreen: (Homepage - Instellingen - DC1/DC2-ingangsbron).

Kan op het scherm worden ingesteld: (Homepage - Instellingen - DC1/DC2-ingangsbron)

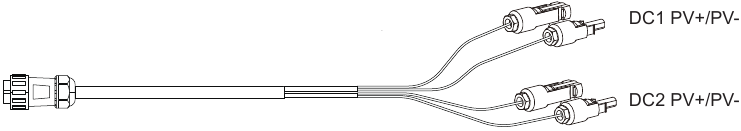

1. Sluit uw zonnepanelen in serie aan op de PV-oplaadkabel.
2. Steek de luchtvaartstekker in de middelste ingangspoort (CP2) op de EP500Pro.

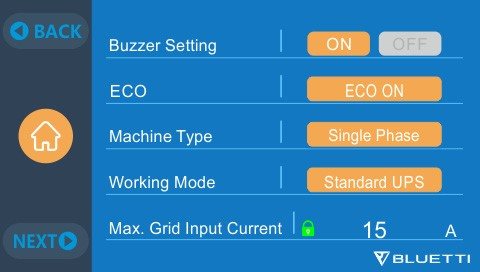

Taalinstelling & ECO-modus

Druk op het pictogram "English" (Engels) of "Japanese" (Japans) om in te stellen als de standaard systeemtaal die op uw EP500Pro moet worden weergegeven.
ECO: Als ECO is ingeschakeld, worden de AC-poorten uitgeschakeld om energie te besparen als de AC-uitgangsbelasting gedurende 4 uur minder dan 30 W is.

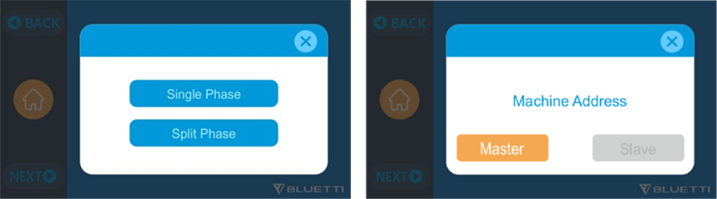

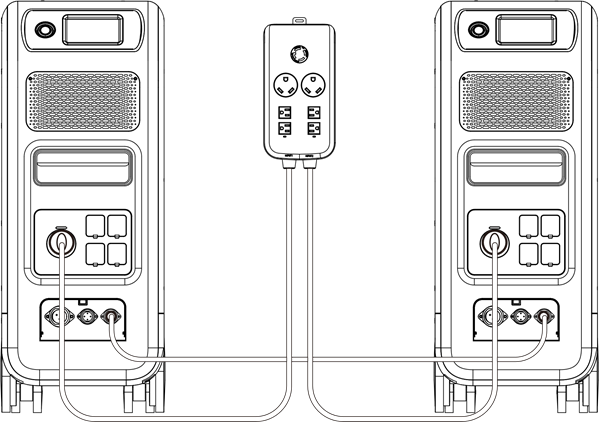

Machinetype

(voor split-phase instelling, exclusief voor 100-120V-versie)

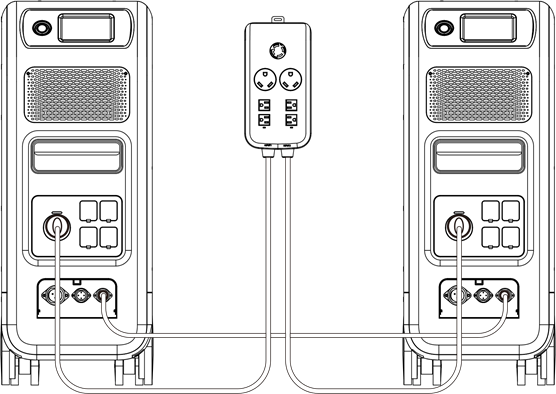

Ga naar "Split Phase Function" voor gedetailleerde installatie.

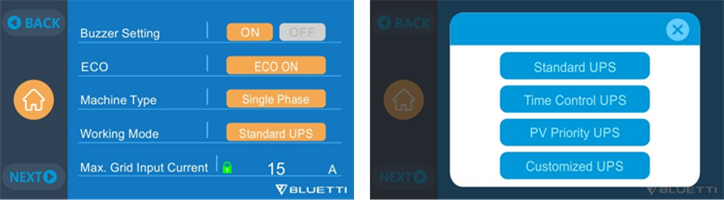

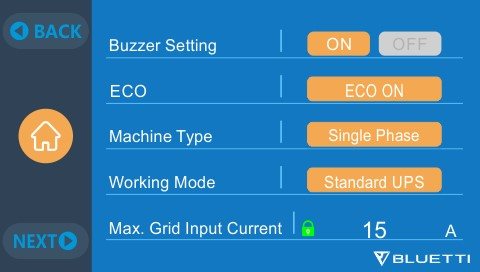

Werkmodus

(Homepage - Instellingen - Volgende - Werkmodus)

Tips: EP500Pro wordt standaard ingesteld als de Standaard UPS-modus.

Er zijn in totaal vier werkmodi die u in de instellingen kunt selecteren:

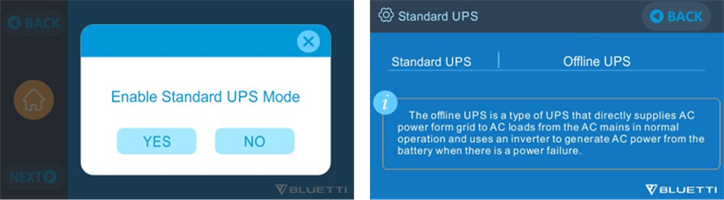

Standard UPS Mode: Standaard werkmodus (Offline modus).

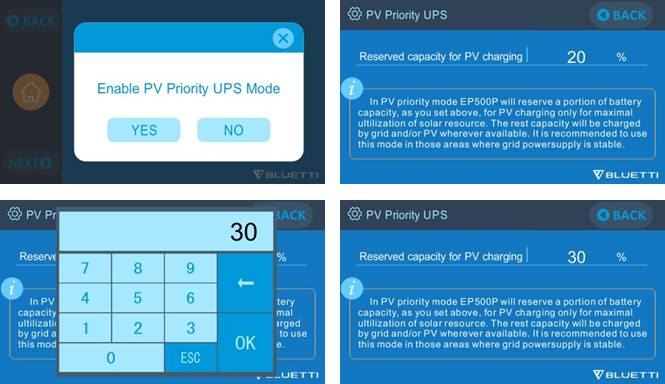

PV Priority Mode: Aanbevolen voor gebieden met een stabiele stroomvoorziening.

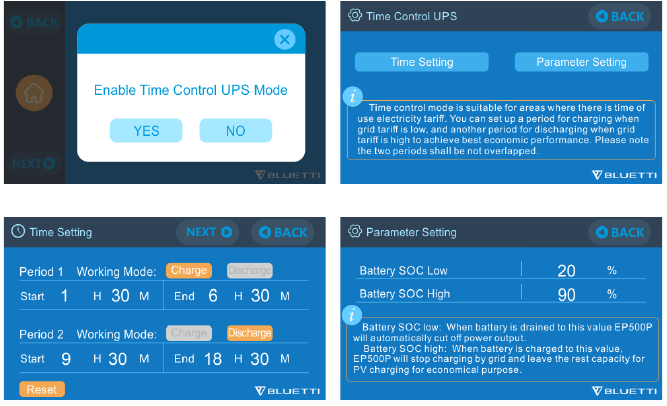

Time Control Mode: Geschikt voor gebieden met piek- en daluren voor geldbesparing.

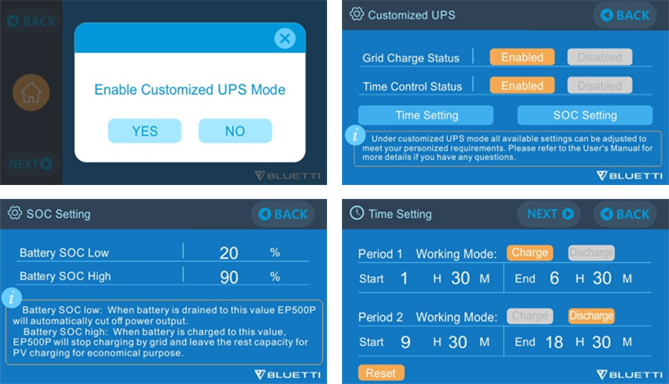

Customized Mode: Aangepaste parameters voor een betere gebruikerservaring.
Raadpleeg "UPS" voor gedetailleerde instellingen van de UPS-modus.

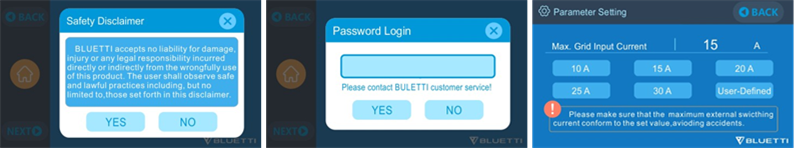

Max. Rasteringangsstroom

• Controleer de specificatie van uw raster, stopcontacten, aansluitingen, draden, enz. om de maximaal toegestane stroom te bepalen die door de EP500Pro kan worden opgenomen. BLUETTI is niet aansprakelijk voor schade, letsel of enige andere juridische verantwoordelijkheid die direct of indirect voortvloeit uit wijzigingen die in deze instelling zijn aangebracht.
• Max. Grid Input Current (Max. Rasteringangsstroom): beperk de maximale stroom van het aangesloten raster, wanneer de stroom de vooraf ingestelde waarde overschrijdt, neemt EP500Pro de leiding om de stroombron van het circuit te zijn.

Opmerking: heeft alleen effect wanneer EP500Pro is aangesloten op het elektriciteitsnet. De waarde is vooraf ingesteld op 15A.

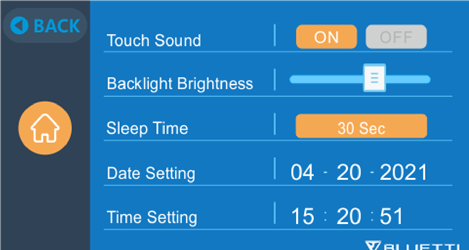

Datum en tijd & aanraakgeluid & helderheid achtergrondverlichting

• Tik op de respectieve datum- en tijdinstellingen om de datum en tijd in te stellen die van toepassing zijn op uw lokale tijdzone.
• Tik om aanraakgeluiden in/uit te schakelen.
• U kunt de helderheid van de achtergrondverlichting van het touchscreen-LCD wijzigen met behulp van de schuifregelaar op het scherm.

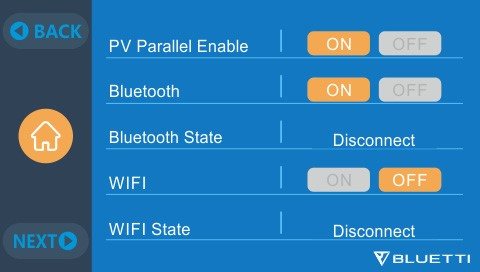

Bluetooth & Wi-Fi-verbinding

De Bluetooth- en Wi-Fi-verbinding kan AAN of UIT worden gezet door op het AAN- en UIT-pictogram voor elke functie te tikken.
De gebruiker kan EP500Pro niet verbinden met de BLUETTI-app wanneer zowel de Wi-Fi- als de Bluetooth-functie is uitgeschakeld.

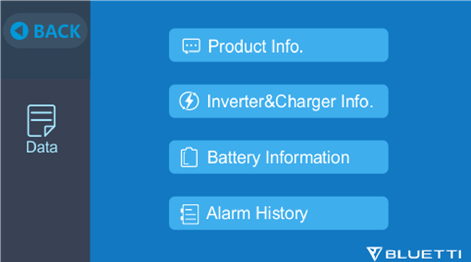

Gegevens

In de sectie Gegevens kunt u productinfo, omvormer- en laderinfo, BMS-onderhoud en alarm-/foutgeschiedenis bekijken door op de respectieve knop te klikken.

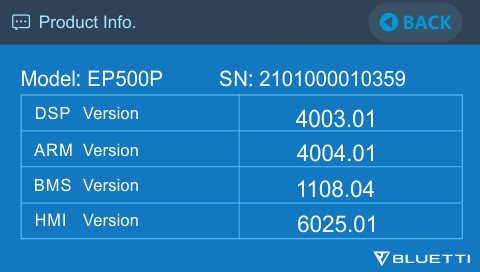

Productinfo

• Wanneer u de knop "Productinfo" selecteert, kunt u het productmodel, het serienummer (SN), de versie van de besturingssoftware, de versie van de bewakingssoftware, de BMS-bewakingssoftwareversie en de weergavesoftwareversie bekijken.
• Het serienummer (SN) kan ook worden gebruikt om handmatig te koppelen aan de BLUETTI APP.

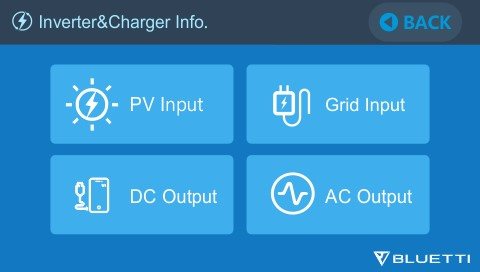

Omvormer- en laderinfo

Door op de knop "Inverter & Charger Info" (Omvormer- en laderinfo) te tikken, kan de gebruiker de PV-oplaad-, adapteroplaad-, DC-uitgangs- en AC-uitgangswerkstatus bekijken. Deze sectie is ook rechtstreeks toegankelijk via het snelkoppelingspictogram op de homepage.

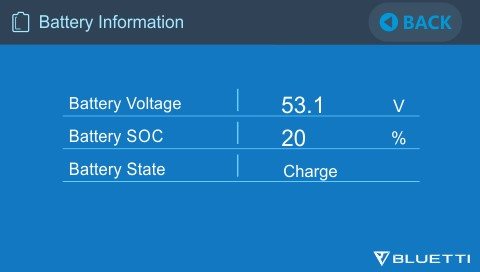

Batterij informatie

Door op de knop "Battery Information" (Batterij-informatie) te tikken, kan de gebruiker de live informatie van de status van het batterijpakket bekijken. Deze sectie is ook rechtstreeks toegankelijk via het snelkoppelingspictogram op de homepage.

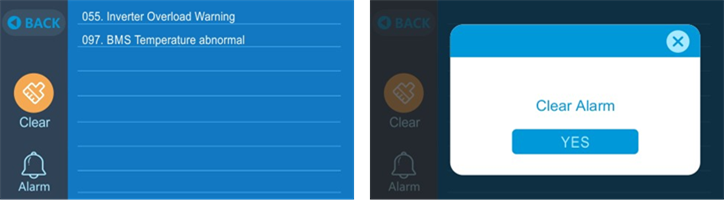

Alarmgeschiedenis

Tik op de knop "Alarm History" (Alarmgeschiedenis), de gebruiker kan alle alarminformatie bekijken die door de machine is gegenereerd. De gebruiker kan naar "Troubleshooting" (Probleemoplossing) gaan om de bijbehorende oplossingen te controleren.

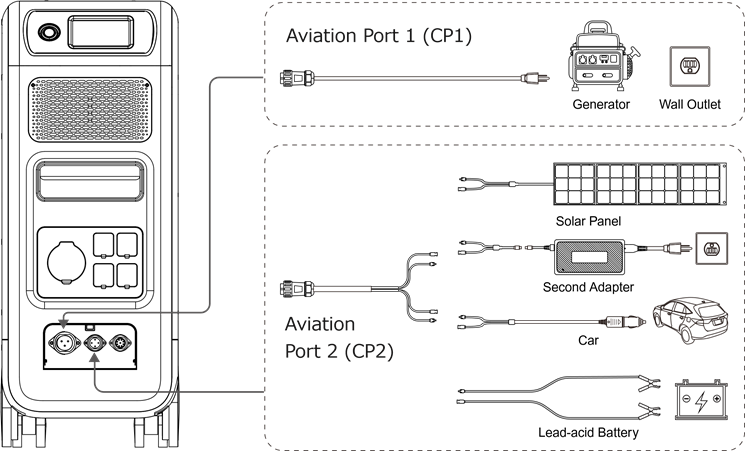

Hoe de EP500Pro op te laden (INPUT)

• De EP500Pro heeft twee oplaadpoorten die op verschillende manieren kunnen worden opgeladen. Ze worden behandeld in drie verschillende secties, afhankelijk van welke poort(en) zijn aangesloten.
• De twee poorten worden aangeduid als Aviation Charging Port 1 [CP1] en Aviation Charging Port 2 [CP2].

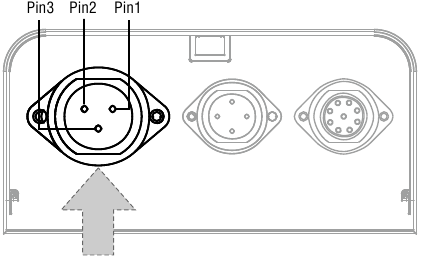

CP1 (1e oplaadpoort)

Pin1:L
Pin2:N
Pin3:PE

Oplaadmethode 1: Via stopcontact (met AC-oplaadkabel)

Sluit de EP500Pro vanaf CP1 via de AC-oplaadkabel aan op het stopcontact @1500W/100Vac, @1800W/120Vac Max.
Het laadproces stopt automatisch wanneer het 100% capaciteit bereikt. Daarnaast kunt u ervoor kiezen om toegang te krijgen tot het BLUETTI Sub Panel of de L14-30 contactdoos, het maximaal toegestane laadvermogen is dan maximaal 3000W.

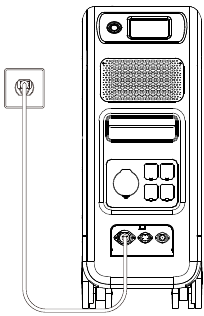

Opladen via stopcontact

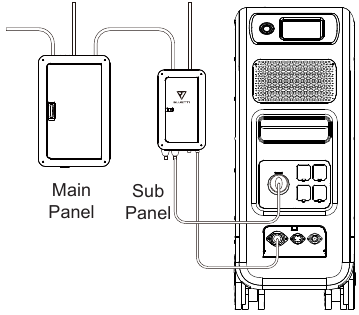

Opladen via Sub Panel

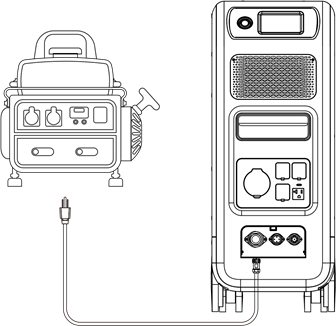

Oplaadmethode 2: Via generator

(benzine, propaan of diesel)

• Sluit de EP500Pro vanaf CP1 via de generatoroplaadkabel (apart verkrijgbaar) aan op de AC-uitgang van de generator. Het laadproces stopt automatisch wanneer het 100% bereikt.
• Het vereiste uitgangsvermogen van uw generator moet het maximale ingangsvermogen van de AC-ingangspoort van de EP500pro overschrijden. Ook wordt een generator met een zuivere sinusgolfuitgang aanbevolen (bijv. op Inverter gebaseerde generatoren)

Spanningslimiet:
85-110VAC/JP(100VAC), 102-132VAC/US(120VAC), 207-253VAC/EU/UK/AU.

Frequentielimiet: 47Hz-53Hz(50Hz), 57Hz-63Hz(60Hz).

(Opladen via generator)

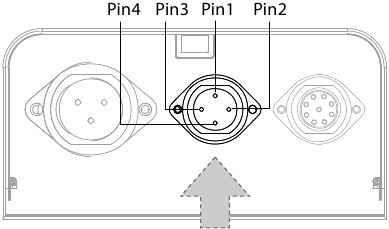

CP2 (2^e oplaadpoort)

Pin1:DC1 PV+
Pin2:DC2 PV+
Pin3:DC1 PV-
Pin4:DC2 PV-

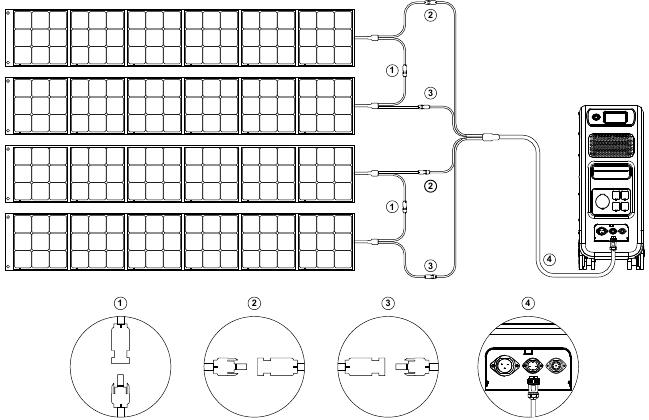

Oplaadmethode 3: Zonnepanelen

(via 4-pins aviation-MC4-kabel)

• Voor reguliere zonnepanelen:
  EP500Pro (dual MPPT) ondersteunt twee PV-laadmethoden met reguliere draagbare panelen en stijve panelen.
  Max. stroom voor enkel circuit: 12A.
  Spanningsbereik: 12-150V.
  Max. Ingangsvermogen: 2400W.
  1. De gebruiker kan 4-6 stuks SP200 zonnepanelen aansluiten op de MC4-poorten van zonnepanelen op de MC4-Aviation-kabel (afbeelding 1/2/3).
  2. Sluit de Aviation-stekker aan op de middelste ingangspoort op EP500Pro (afbeelding 4).
• Ga naar "Settings" (Instellingen) op het touchscreen om de DC-ingangsbron in te stellen op "PV".
  Let op: Selecteer DC1 of DC2 Input Source (DC1 of DC2 ingangsbron selecteren) op basis van de specifieke DC-kabels (controleer het label op kabel nr. 3) die u aansluit. (Eenvoudige stappen voor het opladen via zonne-energie)

(Eenvoudige stappen voor het opladen via zonne-energie)

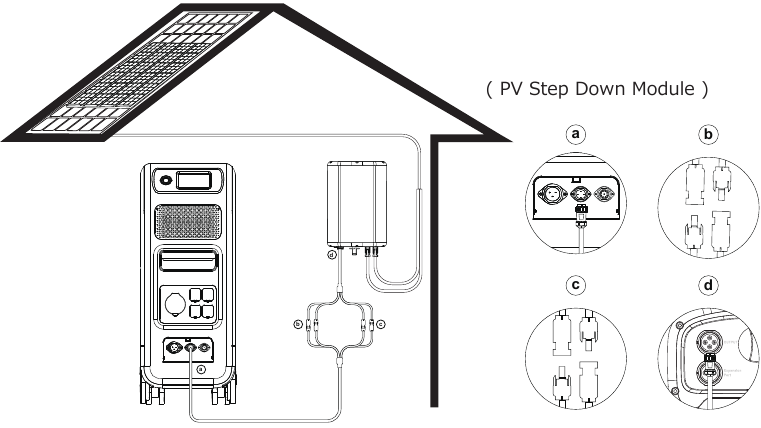

• Voor dak-/stijve panelen:
  Als u ervoor kiest om dakpanelen als zonne-energiebron te gebruiken om EP500Pro op te laden, sluit u uw dakpaneel aan met MC4-Aviation op EP500Pro via PV Step Down Module om de installatie te voltooien.
  PV Module (PV-module) (extra accessoires) is vereist om de spanning te verlagen als de open circuitspanning die door uw dakpanelen wordt geproduceerd, de limiet overschrijdt die EP500Pro aankan: 12-150VDC, 12A*2.
  Deze PV-module werkt niet met zonnepanelen met ingebouwde micro-omvormers en een open circuitspanning van meer dan 550V.
  Controleer het BLUETTI Youtube-kanaal: BLUETTI Official voor een gedetailleerde instructievideo.

1. DC-uitgangskabel naar EP500Pro
2. DC1-polen naar PV1-polen
3. DC2-polen naar PV2-polen
4. DC-uitgangskabel naar D300S

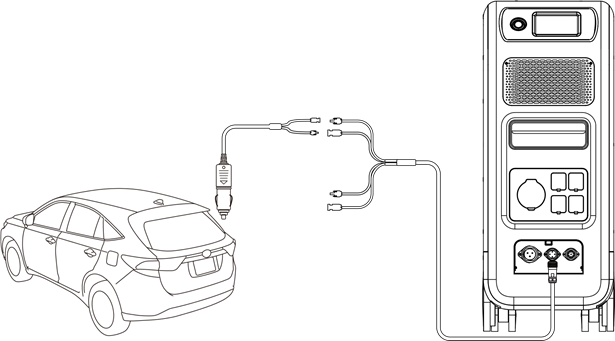

Oplaadmethode 4: Opladen in voertuig

• Schakel EP500Pro in.
• Sluit de autolaadkabel met MC4 aan op de Aviation-kabel (kabel nr. 3)
• Steek de autolaadkabel in CP2 en de sigarettenaanstekerpoort in uw auto.
• Ga naar "Settings" (Instellingen) op het touchscreen om de DC-ingangsbron in te stellen op "Others" (Overige).


Let op: Selecteer DC1 of DC2 Input Source (DC1 of DC2 ingangsbron selecteren) op basis van de specifieke DC-kabels (controleer het label op kabel nr. 3) die u aansluit.

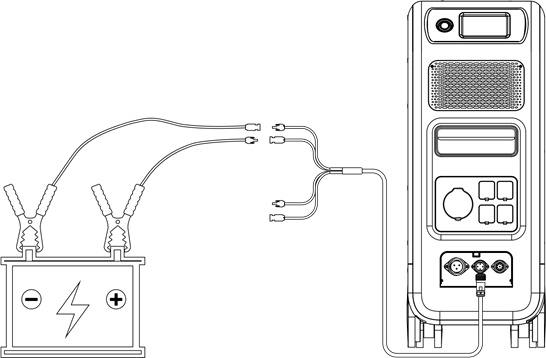

Oplaadmethode 5: Opladen van loodaccu

• Sluit aan op de positieve en negatieve polen van de batterij via de batterijlaadklem (let op het onderscheid tussen de positieve en negatieve polen van de batterij, de rode pool op de batterij geeft de positieve pool aan en de zwarte de negatieve pool).
• Ga naar "Settings" (Instellingen) op het touchscreen om de DC-ingangsbron in te stellen op "Others" (Overige).


Let op: Selecteer DC1 of DC2 Input Source (DC1 of DC2 ingangsbron selecteren) op basis van de specifieke DC-kabels (controleer het label op kabel nr. 3) die u aansluit.

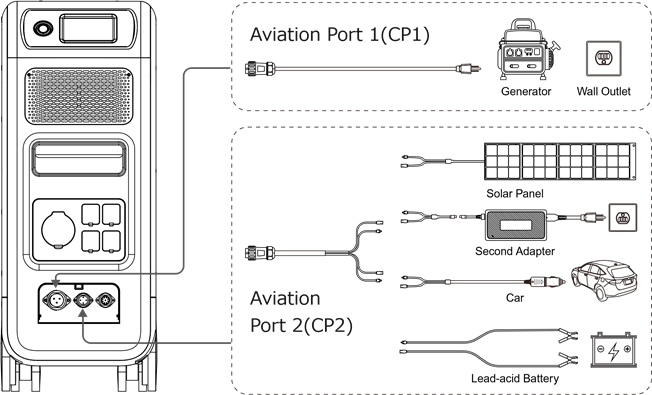

Dubbel opladen

Oplaadmethode 6: Ondersteunt het tegelijkertijd opladen van de EP500Pro met CP1 en CP2. U kunt alle eerder genoemde oplaadmethoden tegelijkertijd gebruiken om de oplaadvermogeninvoer te maximaliseren.
Ze worden hier voor het gemak nogmaals opgesomd. Selecteer de methode voor zowel CP1 als CP2 om dubbel op te laden.

CP1 Oplaadpoort Selecteren:
Methode 1: GEN-oplaadkabel
Methode 2: AC-oplaadkabel

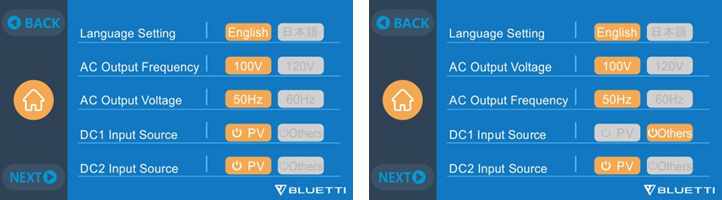

CP2 Oplaadpoort Selecteren:

DC Input1:
Methode a: Zonnepanelen (stel DC 1 Input Source in op "PV" in "Settings" (Instellingen)).
Methode b: T500 Adapter (stel DC 1 Input Source in op "Others" (Overige) in "Settings" (Instellingen)).
Methode c: 12V/24V Autolader/Opslagbatterij (stel DC 1 Input Source in op "Others" (Overige) in "Settings" (Instellingen)).

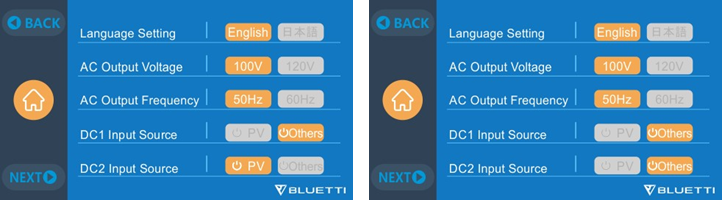

DC Input2:
Methode a: Zonnepanelen (stel DC 2 Input Source in op "PV" in "Settings" (Instellingen))
Methode b: T500 Adapter (stel DC 2 Input Source in op "Others" (Overige) in "Settings" (Instellingen))
Methode c: 12V/24V Autolader/Opslagbatterij (stel DC 2 Input Source in op "Others" (Overige) in "Settings" (Instellingen))

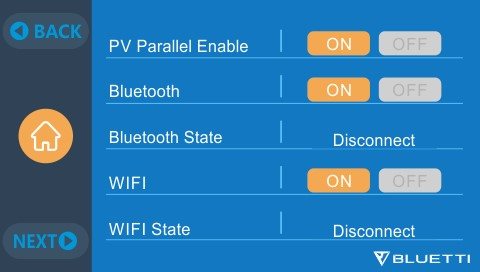

Methode d: PV Parallel (PV parallel moet worden ingesteld in "Settings" (Instellingen))

Hoe de oplaadtijd van EP500Pro te berekenen

5120Wh / Totaal oplaadvermogen + 0,5~1 uur (druppellaadtijd) = geschatte volledige oplaadtijd

Voorbeeld: Het totale oplaadvermogen is 1100W (500W+600W) opgeladen door AC en een 2e adapter tegelijkertijd, de geschatte tijd is 5,13-5,63 uur.

Ontladen (OUTPUT)

De werkingstijd van de EP500Pro is afhankelijk van veel verschillende factoren, zoals de omgevingstemperatuur, de ontladingssnelheid, de resterende batterijcapaciteit en andere factoren.

De Uitgangspoort

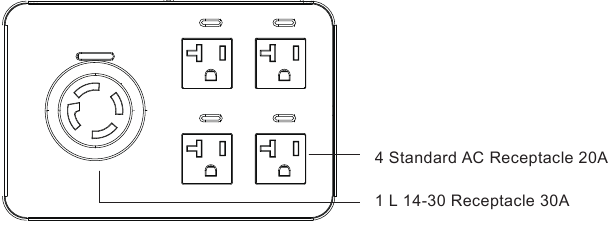

AC-uitgangspoort

• EP500Pro is uitgerust met *5 AC (US, JP-versie) / *3 AC (AU, EU, UK) uitgangen met een continu maximaal vermogen van 3000W in totaal, en de mogelijkheid om pieken tot 6000W te ondersteunen.
• Zorg ervoor dat de gecombineerde vermogensvereisten van uw apparaten de limiet van elke poort niet overschrijden.

EU-versie 3 * 220-240V/20A

AU-versie 3 * 220-240V/20A

UK-versie 3 * 220-240V/20A

JP/US-versie 100-120V/20A

LET OP, De limiet van uitgangsvermogen:
3000W voor EU/UK/EU-versie en de L 14-30 contactdoos van US/JP-versie.
2000W voor de standaard contactdoos van US/JP-versie.

DC-uitgangspoort

1. *1 RV-poort
   Speciale 30A-uitgangspoort kan op grote schaal worden aangepast aan apparaten, perfect voor RV.
2. *1 Sigarettenaanstekerpoort
   Uitgangspoort voor apparaten met bijbehorende stekker, zoals stofzuiger voor voertuigen, mini-koelkast.
3. *2 DC 5521
   Traditionele poorten voor routers/camera's, oude laptop enz.
4. *2 USB-C
   Kan worden gebruikt via USB-C naar USB-C-kabel om de meeste apparaten op de markt op te laden, zoals Pixel Phone, Macbook Pro met 100W Max.
5. *2 USB-A (snel opladen)
   USB-A-poorten voor snel opladen.
6. *2 USB-A
   Klassieke USB-A-poorten.
7. *2 Draadloos oplaadpad
   Plaats uw telefoon (als draadloos opladen wordt ondersteund) verticaal bovenop de AC200Max en schakel de DC in op de startpagina op het scherm.

Schatting van de werkingstijd

Keukenapparatuur

	Koelkast 700W (24h) 2,3 dagen
	Elektrische braadpan 1500W 2,7 uur
	Magnetron 1000W 4,2 uur
	Wasmachine 500W (1000W) 4-7,66 uur

Huishoudelijke apparatuur

	Ruimteverwarming 1500W 2,7 uur
	Airconditioning 8000Btu 1,6 uur
	Smartphone 18Wh 96 keer
	Laptop 45Wh 59 keer
	Desktop 300W 12 uur
	CPAP 40W 64 uur

Gereedschap

	Bankslijpmachine 1400W 2,9 uur
	Lasapparaat 1800W 2,3 uur
	Cirkelzaag 1400W (2300W) 1,7-2,9 uur

Transport

	Elektrisch voertuig (16A) 1800W 18-21,4 km
	E-Bike 500W 7,6 keer

(De geschatte werkingstijd is slechts ter referentie)

Hoe de werkingstijd te berekenen

• 5120Wh * DOD * η / (belasting W) = werkingstijd (eenheid: uur/tijd) Als ik wil weten hoe vaak 96W Macbook Pro kan worden opgeladen. 5120Wh * 90% * 90% / 96W = 43 keer
• Wat is de ontladingsdiepte (DoD)?
  Om de levensduur van de batterij te verlengen, stelt het energiestation de 90% DOD in, wat betekent dat slechts 90% van de batterijcapaciteit kan worden ontladen. 10% van de energie is gereserveerd om schade aan de batterij als gevolg van overontlading te voorkomen. η geeft de efficiëntie van de lokale omvormer aan. DOD=90%, η =90%.

UPS

UPS Beschrijving

Een uninterruptible power supply of uninterruptible power source (UPS) (onderbrekingsvrije stroomvoorziening) is een elektrisch apparaat dat noodstroom levert aan een belasting wanneer de ingangsstroombron of netstroom uitvalt. Een UPS verschilt van een hulp- of noodstroomsysteem of stand-by generator doordat het vrijwel onmiddellijke bescherming biedt tegen onderbrekingen van de ingangsstroom, door het leveren van energie die is opgeslagen in batterijen, supercondensatoren of vliegwielen.

FYI (For Your Information) (ter informatie)

Battery SOC High geeft de limiet aan van de capaciteit van de unit die kan worden opgeladen door het net. Als u de Battery SOC High instelt op 80% in de Aangepaste Modus, wordt de EP500Pro tot 80% opgeladen via netstroom. De resterende 20% wordt opgeladen via zonnepanelen (PV). Hierdoor kan een ontladen EP500Pro die UPS-taken uitvoert, snel worden opgeladen via het net wanneer het weer online komt tot een bepaald percentage, voordat het overschakelt op zonnepanelen om ervoor te zorgen dat er voldoende stroom is voor de volgende stroomstoring, maar toch via zonne-energie wordt opgeladen voor schone en gratis energie.

Introductie van het UPS-werksysteem

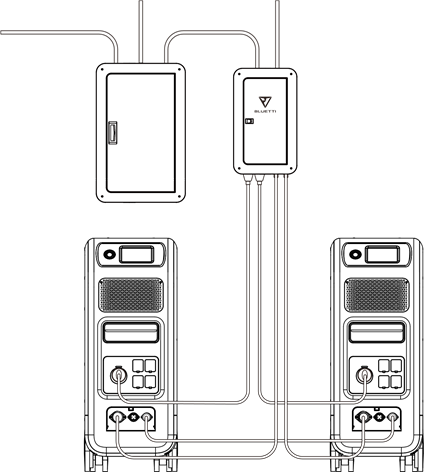

(EP500Pro netgekoppeld noodstroomsysteem voor thuis met subpaneel en dakpanelen)

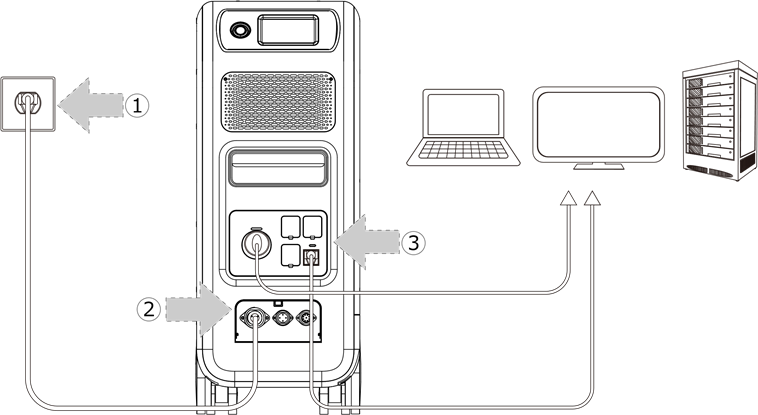

(Plug-in UPS-systeem)

UPS-functie inschakelen

• Selecteer "Setting" (Instelling) op de hoofdinterface van het touchscreen. Selecteer "Next" (Volgende) en selecteer "Working Mode" (Werkmodus) om de UPS-modus te kiezen.
• De standaard werkmodus is "Standard UPS Mode" (Standaard UPS-modus).


UPS-bedrijfsmodus inschakelen

Standaard UPS-modus

• Offline UPS: Basic UPS Working Mode (Basis UPS-werkmodus)
  EP500Pro levert rechtstreeks stroom aan uw belasting via het net en houdt een lading van 100% aan. Wanneer de netstroom uitvalt, schakelt de EP500Pro over op interne batterijen.


Tijdbesturings UPS-modus

• Hiermee kunt u de tijden instellen waarop EP500Pro wordt opgeladen via netstroom en de tijden waarop belastingen via de batterij worden uitgevoerd.
  Charge Time: (Oplaadtijd) Stel de tijd in waarop EP500Pro wordt opgeladen door het net om de hogere tijdgebonden elektriciteitstarieven (piek) te vermijden, normaal gesproken ingesteld op daluren.
  Discharge Time: (Ontlaadtijd) Stel de tijd in om de EP500Pro-batterijen te gebruiken om de belastingen aan te drijven die zijn aangesloten op de AC-uitgangspoort van EP500Pro of Subpaneel (optionele aankoop). Meestal ingesteld tijdens piekuren.

• Parameter Setting: (Parameterinstelling)
  Battery SOC Low: (Batterij SOC Laag) Wanneer de resterende capaciteit van EP500Pro lager is dan de vooraf ingestelde Battery SOC Low-status, stopt de EP500Pro met het voeden van belastingen die zijn aangesloten op de AC-uitgangspoorten van de EP500Pro of het Subpaneel (optionele aankoop).
  Battery SOC High: (Batterij SOC Hoog) De maximale capaciteit die EP500Pro kan worden opgeladen via het net.
  Het resterende percentage wordt opgeladen via zonne-energie (PV) of een 2e adapter.


PV Prioriteit UPS-modus

• PV Priority Mode: (PV Prioriteit Modus) Deze modus wordt aanbevolen voor gebieden met een stabiele netstroom. De batterij wordt voornamelijk opgeladen door PV om energie te besparen.
• Opmerking: In de PV Priority Mode (PV Prioriteit Modus) kan EP500Pro slechts tot 30% capaciteit worden opgeladen via het net, en ook ontladen tot 30% van de capaciteit (u kunt dit handmatig aanpassen tot 100% voor volledige netopladen op het touchscreen of in de App) als de "Gereserveerde capaciteit voor PV-opladen". En de rest van de capaciteit wordt volledig opgeladen via zonne-energie of 2 adapters.


Aangepaste UPS-modus

• Oplaad-/ontlaadtijd en hoge/lage batterij SOC kunnen worden ingesteld in deze UPS-modus.
• Mogelijkheid om het opladen via het net uit te schakelen. De unit laadt geen batterijen op via het net.
• Afgezien van Tijdbesturings UPS, zijn de hoofdschakelaar van het opladen via het net en de instellingen van de tijdmodus betrokken. De instelling om de net-/tijdinstelling AAN/UIT te zetten, heeft effect op zowel de PV Priority Mode (PV Prioriteit Modus) als de Time Control Mode (Tijdbesturings Modus).


Split Phase-functie

Opmerking:

1. Koppel de AC-oplaadkabel voor beide EP500Pro-units los tijdens het binden in een split phase-box.
2. Een gecertificeerde technicus is vereist om het split phase-systeem te bouwen om de Power Cabinet (stroomkast) of het Subpaneel van stroom te voorzien.

Als u erop staat om de EP500Pro op te laden die al is aangesloten op een split phase-box, zorg er dan voor dat de L1/L2/N-draad op de juiste plaats is ingesteld, anders wordt de EP500Pro beschadigd.

L: Live wire (Fasedraad)
N: Neutral wire (Nuldraad)

• De instelling "Machine Type" (Machinetype) op het scherm wordt gebruikt om Split Phase-uitvoer in of uit te schakelen. Split-Phase-uitvoer wordt bereikt door twee EP500Pro's te verbinden tot één voedingssysteem om het beschikbare uitgangsvermogen, de spanning en de capaciteit te verdubbelen.
• "Split Phase" (Split Phase) wordt alleen gebruikt om beide *2 EP500Pro's met elkaar te verbinden (exclusief voor de 100-120V-versie van de EP500Pro). Een Fusion Box (P30A) is vereist (apart verkrijgbaar).
• Split Phase-functie starten:

Opmerking: Slechts één touchscreen is actief wanneer twee EP500Pro-units zijn aangesloten.

Als een van de EP500Pro's geen stroom meer heeft, wordt de Split Phase Bonding-functie automatisch gedeactiveerd.

Stap 1: Sluit de uitgangskabels van elk van de twee EP500Pro's aan op de Split Fusion Box Pro.
Stap 2: Sluit de communicatiekabels van elk van de twee EP500Pro's aan op de Split Fusion Box Pro.
Stap 3: Stel het Machinetype in op "Split Phase" (Split Phase) op EP500Pro.
Stap 4: Selecteer "Master" of "Slave" (Slave) op de werkende EP500Pro. Selecteer "Master" om de werkende EP500Pro in te stellen als de EP500Pro die beide EP500Pro's aanstuurt. Selecteer "Slave" om de werkende EP500Pro in te stellen als de andere EP500Pro als de "Master".

VERBINDING 1 (Standaardmodus)
"Single Phase" (Single Phase) is ingesteld als het standaard machinetype als u een enkele EP500Pro gebruikt. Dit is de enige en juiste instelling als een enkele EP500Pro wordt gebruikt. Het machinetype wordt alleen gebruikt om in te stellen voor Split Phase, "Split Phase" (Split Phase) wordt alleen gebruikt om beide *2 EP500Pro's te verbinden (exclusief voor de 100-120V-versie) die 2 paar EP500Pro's aan één voedingssysteem hebben gebonden om het uitgangsvermogen en de spanning te verdubbelen, evenals de capaciteit. Raadpleeg de Split Phase-instelling voor gedetailleerde informatie.

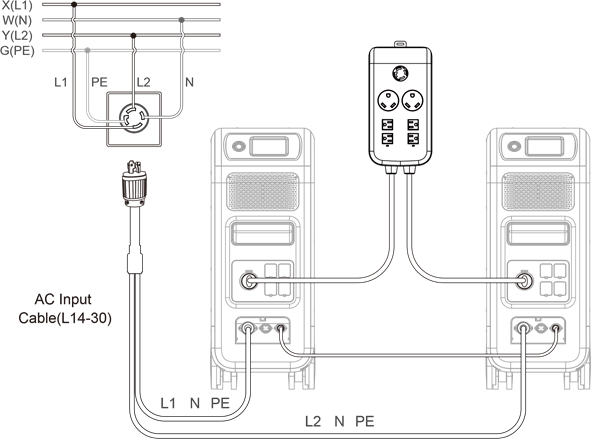

VERBINDING 2 (Stroommodus)
In een Split Phase Power System (Split Phase-voedingssysteem) wordt aanbevolen dat u onze bijpassende AC-ingangskabel kiest. De AC-ingangspoorten van de twee machines zijn aangesloten op L1,N,PE en L2,N,PE. Zorg ervoor dat de fase van de twee machines correct is. Deze AC-ingangskabel (optionele aankoop) is ontworpen om te passen bij het Split Phase-systeem.
Het ene uiteinde van de kabel is aangesloten op de NEMA L14-30-aansluiting en het andere uiteinde is aangesloten op de AC-ingangsinterface van beide units via een aviation plug (luchtvaartstekker). Er moet worden gegarandeerd dat de fase van de twee machines correct is.
De huidige capaciteit van de AC-ingangsstekker is ≥ 30A.

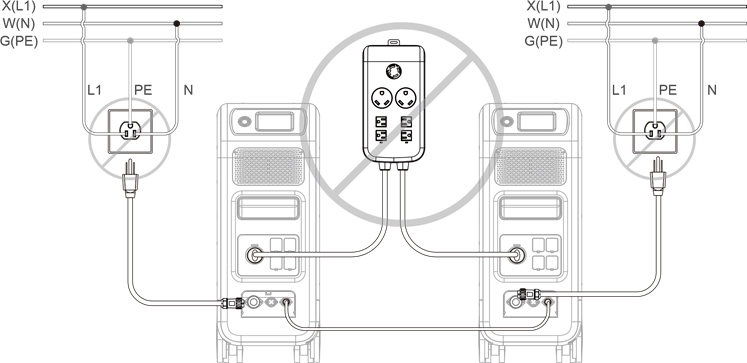

VERKEERDE VERBINDING
Het is verboden om EP500Pro aan te sluiten op een Split Phase-systeem wanneer AC-opladen AAN staat, gebruik AC-ingangskabel (optionele aankoop) om beide power stations (energiecentrales) op te laden in een Split Phase-systeem. Een verkeerde verbinding beschadigt de batterij in de power station (energiecentrale) en uw garantie is ongeldig.

Technische specificaties

Tab.1

Model	EP500Pro JP	EP500Pro US	EP500Pro EU/UK/AU
Net Weight (Nettogewicht)	83kg (183.0lbs)
Dimensions (Afmetingen)	580*300*760mm (22.8*11.8*29.9in)
Charge Temperature (Laadtemperatuur)	0-40℃ (32-104 ℉ )
Discharge Temperature (Ontladingstemperatuur)	-20-40℃ (-4-104 ℉ )
Storage Temperature (Opslagtemperatuur)	-25-40℃ (-13-104 ℉ )
Working Environment Humidity (Luchtvochtigheid werkomgeving)	10-90%
Certification (Certificering)	PSE, FCC, CE, UN38.3, msds, UL, SAA and ROHS
Capacity (Capaciteit)	5120Wh (100Ah)
Battery Type (Batterijtype)	LiFePO4
Standard Battery Voltage (Standaard batterijspanning)	51.2VDC
Battery Cell Voltage Range (Spanningsbereik batterijcel)	44.8-57.6VDC
Short-circuit Protection (Kortsluitbeveiliging)	Included (Inbegrepen)
Over-temperature Protection (Oververhittingsbeveiliging)	Included (Inbegrepen)
MPPT	Built-in (Ingebouwd)
Over-temperature Protection (Oververhittingsbeveiliging)
Discharge Overtemperature (Oververhitting ontlading)	65℃
Discharge Overtemperature Recovery (Herstel oververhitting ontlading)	55℃
Charge Over-temperature (Oververhitting opladen)	55℃
Charge Over-temperature Recovery (Herstel oververhitting opladen)	45℃
AC Output (AC-uitgang)
AC Inverter (AC-omvormer)	*5 3000W total (totaal)		*3 3000W total (totaal)

Tab.2

Model	EP500Pro JP	EP500Pro US	EP500Pro EU/UK/AU
Rated Output Voltage (Nominale uitgangsspanning)	100VAC	120VAC	220-240VAC
Rated Output Frequency (Nominale uitgangsfrequentie)	50/60Hz
Rated Continuous Power (Nominaal continu vermogen)	3000W
Rated Output Current (Nominale uitgangsstroom)	30A	25A	13A
Power of Over-load (Vermogen van overbelasting)	3100W 3750W 4500W
Efficiency (Efficiëntie)	>88%
THD	<5%
DC Output (DC-uitgang)
Cigarette Lighter Port (Sigarettenaanstekerpoort)	*1 12VDC/10A
DC 5521	*2 12VDC/10A
USB-A	*2 5VDC/3A total (totaal)
USB-A(fast charging) (snel opladen)	*2 3.6-12VDC/36W
USB-C (Type-C)	*2 20VDC/5A; 5-15VDC/3A
Wireless Charging Pad (Draadloos oplaadstation)	*2 5W/7.5W/10W/15W
RV Port	*1 12VDC/30A		418W>load, 2S
Note: Cigarette lighter port shares 10A current with *2 DC5521 ports in parallel circuit. (Let op: de sigarettenaanstekerpoort deelt 10A stroom met *2 DC5521-poorten in een parallel circuit.)
AC Input (AC-ingang)
Input Voltage (Ingangsspanning)	85-110VAC/JP	102-132VAC/US	207-253VAC EU/UK/AU
Input Frequency (Ingangsfrequentie)	47Hz-63Hz
Max. Input Current (Max. ingangsstroom)	30A
Configurable Input Current (Configureerbare ingangsstroom)	Preset at 15A, can be changed on screen (Vooraf ingesteld op 15A, kan op het scherm worden gewijzigd)
AC Charging Voltage Range (AC-laadspanningsbereik)	90-264VAC
AC Charging Frequency Range (AC-laadfrequentiebereik)	47Hz-63Hz
Power of Charging (Laadvermogen)	3000W Max
PV Input (PV-ingang)
Max. Input Voltage (Max. ingangsspanning)	150VDC
MPPT Voltage Range (MPPT-spanningsbereik)	12-150VDC
Max. Power of Input (Max. ingangsvermogen)	1200W*2
Rated Input Current (Nominale ingangsstroom)	12A*2

Opslag en onderhoud

• Please turn off the unit and charge it to 50-70% of capacity before storing. (Schakel het apparaat uit en laad het op tot 50-70% van de capaciteit voordat u het opbergt.)
• To help preserve battery health, please discharge and fully charge the unit atleast once every 6 months. (Om de batterijduur te behouden, dient u het apparaat minstens één keer per 6 maanden te ontladen en volledig op te laden.)
• Ensure proper ventilation when in use or in storage. (Zorg voor voldoende ventilatie tijdens gebruik of opslag.)
• Keep unit away from any combustible materials or gases. (32-113℉, 0-45℃ ). A clean and dry environment is strongly recommended. (Houd het apparaat uit de buurt van brandbare materialen of gassen. (32-113℉, 0-45℃). Een schone en droge omgeving wordt sterk aanbevolen.)
• Dry, non-abrasive cloths to clean the exterior from dust and debris every so often is highly recommended. (Droge, niet-schurende doeken om de buitenkant van tijd tot tijd te reinigen van stof en vuil, wordt ten zeerste aanbevolen.)
• Keep the unit away from children and pets. (Houd het apparaat uit de buurt van kinderen en huisdieren.)
• Do not stack anything on the top of the unit while in use or in storage. (Stapel niets op de bovenkant van het apparaat tijdens gebruik of opslag.)
• Avoid exposing the unit to rainy or wet environment and in direct sunlight. (Vermijd blootstelling van het apparaat aan een regenachtige of natte omgeving en aan direct zonlicht.)

Probleemoplossing

Foutcode	Foutenlijst	Probleemoplossing
001	D-AMCU Waarschuwing	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
002	D-BMS Waarschuwing	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
003	D-A Communicatiefout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
004	Hoge batterijspanning - Hardware	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
005	Hoge BUS-spanning Hardware	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
006	Lage SPS-spanning Hardware	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
007	Ventilatorwaarschuwing - Hardware	Reinig of vervang de ventilator om een goede ventilatie te garanderen. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
008	OCP (Overstroombeveiliging) - Hardware	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
009	LLC Soft-Start Fout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
010	BUS Soft-Start Fout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
011	Hoge H-BUS-spanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
012	Hoge Bus-spanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
013	Hoge LLC-Bus-spanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
014	Lage Bus-spanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
015	Hoge DC-ingangsspanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
016	Lage DC-ingangsspanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
017	DC-ingang Overstroom	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
018	Omvormeruitgang Overstroom	Het uitgangsvermogen van de belasting overschrijdt de limiet. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
019	Hoge omvormerspanning	Controleer of de uitgang van de belasting voldoet aan de specificaties van het apparaat. Schakel de AC in na het opnieuw opstarten. Neem contact op met de dealer als de fout blijft bestaan.
020	Lage omvormerspanning	Controleer of de uitgang van de belasting voldoet aan de specificaties van het apparaat. Schakel de AC in na het opnieuw opstarten. Neem contact op met de dealer als de fout blijft bestaan.
021	Netingang Overstroom	Controleer of de ingang van de stroom voldoet aan de specificaties van het apparaat. Schakel de AC in na het opnieuw opstarten. Neem contact op met de dealer als de fout blijft bestaan.
022	Kortsluiting omvormeruitgang	Koppel de belasting los om er zeker van te zijn dat de belasting correct is aangesloten. Klik om de alarmgeschiedenis te wissen.
023	Omvormer Overbelastingsbeveiliging	Koppel de belasting los om er zeker van te zijn dat het uitgangsvermogen van de belastingen de limiet van het apparaat niet overschrijdt. Klik om de alarmgeschiedenis te wissen.
024	Fase-integratiefout	Controleer de ingangsdraad en of de "Master"-eenheid of "Slave"-eenheid goed kan werken.
025	AC-relais Kortsluiting	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
026	AC-relais Open Circuit	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
027	Belastingsrelais Kortsluiting	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
028	Belastingsrelais Open Circuit	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
029	INV Soft-Start Fout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
049	PV1 Overstroom	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
050	PV2 Overstroom	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
051	PV1 Overspanning	Controleer of de open circuit spanning van de zonnepanelen de ingangsspanningsnorm van de EP500Pro overschrijdt.
052	PV2 Overspanning	Controleer of de open circuit spanning van de zonnepanelen de ingangsspanningsnorm van de EP500Pro overschrijdt.
053	D-BAT Vol	De batterij is vol.
054	D-BAT Leeg	Batterij leeg. Wanneer SOC > 5% is, wordt het alarm gewist. U moet AC opnieuw inschakelen op het scherm.
055	Omvormer Overbelastingswaarschuwing	Het uitgangsvermogen van de belasting overschrijdt de limiet.
056	AC Overbelastingswaarschuwing	Het uitgangsvermogen van de belasting overschrijdt de limiet.
057	Hoge netspanning	Controleer of de netspanning voldoet aan de ingangsspanningsnorm van de EP500Pro.
058	Lage netspanning	Controleer of de netspanning voldoet aan de ingangsspanningsnorm van de EP500Pro.
059	Hoge netfrequentie	Controleer of de netfrequentie overeenkomt met de ingangsfrequentie van de EP500Pro.
060	Lage netfrequentie	Controleer of de netfrequentie overeenkomt met de ingangsfrequentie van de EP500Pro.
061	Multi Communicatiefout	Controleer of de communicatiekabel correct is aangesloten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
062	Multi Adresfout	Controleer of de communicatiekabel correct is aangesloten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
063	Multi Synchronisatiefout	Controleer of de communicatiekabel correct is aangesloten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
064	Multi Brak Fasefout	Controleer of de ingang van de AC-spanning voldoet aan de specificaties van het apparaat. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
065	PV Parallelle Fout	Controleer of de PV-parallelle instelling consistent is met de PV-ingang. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
081	BMS Communicatie Onderbreking	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
082	LCD Communicatie Onderbreking	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
083	EEPROM Lees- & Schrijffout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
084	DSP Configuratie Fout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
085	RTC Lees- & Schrijffout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
086	12V/30A Poort OCP	Koppel de apparaten los op DC 12V/30A poorten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
087	12V/10A Poort OCP	Koppel de apparaten los op DC 12V/10A poorten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
088	USB/TYPE-C/PD Poort Hoge Stroom	Koppel de apparaten los op USB-poorten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
089	DC12V/30A Uitgang Hoge Stroom	Koppel de apparaten los op DC 12V/30A poorten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
090	DC12V/10A Uitgang Hoge Stroom	Koppel de apparaten los op DC 12V/10A poorten. Wis de alarmgeschiedenis of start het apparaat opnieuw op.
091	DC Uitgang Soft Start Fout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
092	DC12V/30A Uitgang Kortsluiting	Koppel de apparaten los op DC-uitgangspoorten.
093	DC12V/10A Uitgang Kortsluiting	Koppel de apparaten los op DC-uitgangspoorten.
094	USB/TYPE-C/PD Poort Vergrendeld	Koppel de belasting los om er zeker van te zijn dat het uitgangsvermogen van de belastingen de limiet van het apparaat niet overschrijdt. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
095	12V/30A DC Poort Vergrendeld	Koppel de belasting los om er zeker van te zijn dat het uitgangsvermogen van de belastingen de limiet van het apparaat niet overschrijdt. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
096	12V/10A DC Poort Vergrendeld	Koppel de belasting los om er zeker van te zijn dat het uitgangsvermogen van de belastingen de limiet van het apparaat niet overschrijdt. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
097	BMS Temperatuur Afwijkend	Bewaar de EP500Pro op de aanbevolen temperatuur en laat deze staan ​​totdat de temperatuur binnenin weer normaal is.
098	BMS Overspanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
099	BMS Lage Spanning	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
100	BMS Overstroom	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
101	BMS Voorlaadfout	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
102	BMS Uitgang Kortsluiting	Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
107	NTC Defect	Laat het apparaat een paar uur op de aanbevolen temperatuur staan ​​om te herstellen. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.
108	Ventilator Defect	Reinig of vervang de ventilator om een goede ventilatie te garanderen. Neem contact op met de dealer als de fout blijft bestaan na het opnieuw opstarten van het apparaat.

FAQ (Veelgestelde vragen)

• Hoe kan ik aanspraak maken op de garantie en verlengde garantie?
  Dien uw after-sale vereiste in zoals vermeld op de garantiekaart bij de verkoper waar u het product heeft besteld. De verlengde garantie (indien aangeschaft) gaat in nadat de standaardgarantie is verlopen.
• Kan het worden geüpgraded?
  De firmware, inclusief ARM, DSP, IoT en BMS, kan online worden geüpgraded via OTA, en de parameters van de machine worden aangepast en geoptimaliseerd.

• Kan het tegelijkertijd worden opgeladen en ontladen?
  Ja, het apparaat ondersteunt pass-through oplaadfunctie voor zowel AC- als DC-uitgangen. We raden aan om het apparaat minstens één keer per maand volledig op te laden om de levensduur van de batterij te verlengen.
• Hoeveel UPS-modi zijn er?
  Er zijn 4 soorten UPS-modi waaruit u vrij kunt kiezen: Economische modus, UPS-modus, Piekvermogen vermijdende modus en Geavanceerde modus. Ze kunnen beide worden ingesteld om offline en online te werken.
• Wat is de UPS-schakelvertraging?
  Er zijn twee soorten werkomstandigheden van UPS voor EP500Pro. Geen vertraging voor online UPS; 20 ms van offline UPS.
• Kan ik mijn twee EP500Pro's aansluiten met een Fusion Box om het dubbele uitgangsvermogen, spanning en capaciteit te bereiken?
  U kunt twee EP500Pro's OF twee EP500Pro's aansluiten met een Fusion Box. De eenheden moeten van hetzelfde type zijn en de juiste Fusion Box (P020A voor EP500Pro, P030A voor EP500Pro). U kunt een EP500Pro en EP500Pro niet mengen met een Fusion Box.
• Kan ik zonnepanelen van derden gebruiken om het apparaat op te laden?
  Ja, de zonnepanelen van derden zijn beschikbaar zolang ze MC4-connectoren bevatten, naast dat de spanning (in serie of parallel) tussen 55V en 145V ligt en het maximale ingangsvermogen 1200W is. Als de open circuit spanning van de panelen minder dan 550V is, kunt u de PV-module kiezen om de spanning te verlagen om zonne-energie op te laden.
• Hoe weet ik of mijn apparaat goed kan werken met het powerstation?
  Bereken hoeveel de continue belastingen voor uw apparaten in totaal zijn. Zolang ze het nominale uitgangsvermogen van het powerstation niet overschrijden, zou het moeten werken.
• Hoe kan ik het product aansluiten op mijn huisstroomonderbreker?
  Om het grid-tie power systeem te installeren, is een elektricien met een professioneel technisch certificaat vereist. Sluit de draden van kritieke apparatuur van uw belangrijkste elektrische doos aan op het BLUETTI Sub Panel (optionele aankoop).

Algemene veiligheidsinstructies

Lees deze handleiding voor gebruik.

• Een erkende elektricien is vereist om het grid-tie power systeem te installeren, omdat het gaat om het aansluiten van de draden van kritieke apparatuur van uw belangrijkste elektrische doos op het BLUETTI Sub Panel (optionele aankoop).
• Plaats de EP500Pro NIET in de buurt van warmtebronnen. Het is verboden om de EP500Pro te plaatsen en te gebruiken in een omgeving met ontvlambare, explosieve gassen of rook.
• Probeer NIET de interne batterij of andere componenten van de EP500Pro te vervangen door iemand anders dan geautoriseerd personeel. Er bevinden zich geen door de gebruiker te onderhouden componenten in de verpakking.
• Niet gebruiken in natte omstandigheden. Als de EP500Pro nat wordt, laat het apparaat dan volledig drogen voor gebruik.
• Zorg voor voldoende ventilatie tijdens gebruik en blokkeer de ventilatoropeningen niet. Onvoldoende ventilatie kan permanente schade aan de apparatuur veroorzaken.
• Stapel NIETS bovenop het powerstation, zowel tijdens opslag als tijdens gebruik.
• Verplaats het apparaat NIET tijdens het gebruik, omdat trillingen en schokken kunnen leiden tot slechte connectiviteit met hardware binnenin.

Steek GEEN vreemde voorwerpen in poorten van de EP500Pro (zowel AC & DC & ventilatiegaten). De EP500Pro genereert hetzelfde potentieel dodelijke AC-vermogen als een stopcontact in huis. Gebruik de EP500Pro voorzichtig en houd kinderen uit de buurt.

• Indien nodig is alleen de droge poederblusser geschikt voor het product.
• Gebruik voor veiligheidsdoeleinden alleen de originele oplader en kabels die zijn ontworpen voor de apparatuur. Wij zijn niet aansprakelijk voor schade veroorzaakt door apparatuur van derden en kunnen uw garantie ongeldig maken.

Installatie (voor grid-tie systeem)

• Voordat u een geleideroppervlak of aansluiting aanraakt, meet u de spanning van het contactpunt om te bevestigen dat er geen gevaar voor elektrische schokken is.
• Nadat de apparatuur is geïnstalleerd, moeten lege verpakkingsmaterialen zoals kartonnen dozen, schuim, plastic, kabelbinders, enz. uit de buurt van de apparatuur worden verwijderd.
• Behalve degenen die de apparatuur bedienen, houd anderen uit de buurt van de apparatuur.
• Het gebruik van alle gebruikte gereedschappen moet geïsoleerd en beschermd zijn tegen schokken, of gebruik geïsoleerd gereedschap.
• Alle bedradingsgaten moeten worden afgedicht. Gebruik brandwerende modder om de bedradingsgaten die zijn geleid af te dichten en gebruik de afdekking van de kast.
• Het is ten strengste verboden om het logo en het naamplaatje op de apparatuur te wijzigen, beschadigen of verbergen.
• Gebruik bij het installeren van het apparaat het juiste gereedschap om schroeven aan te draaien.
• Live bediening is ten strengste verboden tijdens de installatie.
• Voor gebruik moet de apparatuur worden vastgemaakt aan een vloer of andere stabiele objecten, zoals muren of eventueel montagebeugels indien nodig.
• Het is verboden om elektrische componenten binnen en buiten de kast met water te reinigen.
• Wijzig of wijzig de structuur, installatievolgorde, enz. van de apparatuur niet zonder voorafgaande toestemming.

Persoonlijke veiligheid

• Het personeel dat verantwoordelijk is voor de installatie en het onderhoud van de apparatuur, moet eerst een strenge training ondergaan om verschillende veiligheidsmaatregelen te begrijpen en de juiste bedieningsmethode te begrijpen.
• Opgeleid personeel: personeel dat een overeenkomstige technische training heeft ondergaan en de nodige ervaring heeft om zich bewust te zijn van het gevaar dat hem tijdens de operatie kan worden gebracht en maatregelen kan nemen om het gevaar voor hemzelf of ander personeel tot de laagste limiet te beperken.
• De vervanging van apparatuur of onderdelen (inclusief software) moet worden gedaan door professionals of geautoriseerd personeel.

Personeelsvereisten

• Het personeel dat verantwoordelijk is voor de installatie en het onderhoud van de apparatuur, moet eerst een strenge training ondergaan om verschillende veiligheidsmaatregelen te begrijpen en de juiste bedieningsmethode te begrijpen.
• Opgeleid personeel: personeel dat een overeenkomstige technische training heeft ondergaan en de nodige ervaring heeft om zich bewust te zijn van het gevaar dat hem tijdens de operatie kan worden gebracht en maatregelen kan nemen om het gevaar voor hemzelf of ander personeel tot de laagste limiet te beperken.
• De vervanging van apparatuur of onderdelen moet worden gedaan door professionals of geautoriseerd personeel.

Antistatische vereisten

Wanneer u het subpaneel met uw hoofdpaneel installeert, moet u antistatische handschoenen of een antistatische polsband dragen voordat u het apparaat aanraakt. Het andere uiteinde van de antistatische polsband moet goed geaard zijn. Raak geen kale componenten rechtstreeks met uw handen aan.

Boren

De volgende veiligheidsmaatregelen moeten in overweging worden genomen bij het boren van gaten in de muur of in de grond:

• Het is ten strengste verboden om gaten in de apparatuur te boren. Boren zal de elektromagnetische afschermingsprestaties van de apparatuur, interne componenten en kabels veranderen en beschadigen. Het risico dat metaalsplinters in het apparaat terechtkomen, kan kortsluiting op de printplaat veroorzaken.
• Draag een veiligheidsbril en beschermende handschoenen bij het boren van gaten.
• De apparatuur moet worden afgeschermd en beschermd tijdens het boorproces om te voorkomen dat er vuil in de apparatuur valt. Na het boren moet al het vuil dat op de apparatuur is terechtgekomen, worden verwijderd en schoongemaakt.

Referenties

• BLUETTI: Draagbaar Power Station, Solar Generator Kit

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bluetti EP500Pro - Handleiding Power Station

Beschikbare talen
