Bluetti B300 - Handleiding draagbaar stroomstation

KORTE INLEIDING

Inleiding

De B300, de extra batterijpack, heeft een capaciteit van 3072 Wh ter ondersteuning van de BLUETTI AC200MAX en AC300 serie, of AC200P. De AC200MAX kan tot twee 8300 batterijpacks ondersteunen om een capaciteit van 8192 Wh te bereiken. Bij aansluiting op de AC300 kan de gebruiker twee AC300's aansluiten om tegelijkertijd het uitgangsvermogen en de capaciteit te verdubbelen met Split Phase Box (P030A)! Verhoog tot 6.000 W continu vermogen, 24,6 kWh totale capaciteit en 10,4 kW baanbrekende zonne-energie-invoercapaciteit! Deze setup kan een noodstroomcentrum zijn en uw essentiële benodigdheden voor thuis meer dan een week laten werken, of met voldoende zonnepanelen kunt u zelfs uw hele huis permanent off-grid laten draaien.

AFKORTING

• BMS: Battery Management System (Batterijbeheersysteem)
• MPPT: Maximum Power Point Tracking (Maximum Power Point Tracking)
• DC: Direct Current (Gelijkstroom)
• PV: Solar Panel(s) Charging (Photovoltaic) (Opladen van zonnepaneel(en) (fotovoltaïsch))
• Grid: Home Power Supplied by Utility (Net: Stroom thuis geleverd door nutsbedrijf)
• T500; 500W Additional Adapter (500 W extra adapter)
• DOD: Depth of Discharge (Ontladingsdiepte)

VEILIGHEIDSINSTRUCTIE

• Plaats het stroomstation NIET in de buurt van warmtebronnen. Het is verboden de apparatuur te plaatsen in een omgeving met ontvlambare, explosieve gassen of rook. Het is ook verboden de apparatuur in deze omgeving te bedienen.
• Probeer NIET de interne batterij of een ander onderdeel van de apparatuur te vervangen door iemand anders dan bevoegd personeel. Er zijn geen door de eindgebruiker te onderhouden onderdelen,
• Gebruik het apparaat NIET in natte omstandigheden. Als de apparatuur nat wordt, laat u het apparaat volledig drogen voordat u het gebruikt,
• Zorg voor voldoende ventilatie tijdens gebruik en belemmer de ventilatoropeningen niet. Onvoldoende ventilatie kan permanente schade aan de apparatuur veroorzaken.
• Stapel NIETS bovenop het stroomstation tijdens opslag of gebruik.
• Verplaats het apparaat NIET tijdens het gebruik, omdat trillingen en plotselinge schokken kunnen leiden tot slechte verbindingen met de hardware aan de binnenkant.
•
  Steek GEEN vreemde voorwerpen in poorten van de 8300. Gebruik het apparaat zorgvuldig en houd kinderen uit de buurt.
• In geval van brand is alleen een droge poederblusser geschikt voor het product.
• Gebruik voor veiligheidsdoeleinden de originele oplader en kabels die voor de apparatuur zijn ontworpen. Wij zijn niet aansprakelijk voor schade veroorzaakt door apparatuur van derden en kunnen uw garantie ongeldig maken.

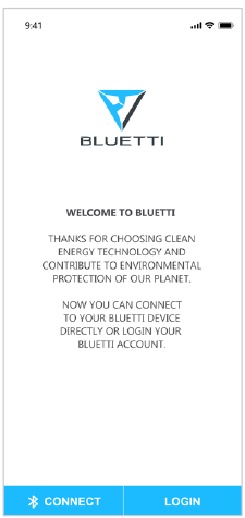

BLUETTI APP

Met de BLIJETTI-app kan de resterende capaciteit van de B300 op afstand worden bekeken, alleen wanneer de B300 al op de AC300/AC200Max is aangesloten.
Raadpleeg de gebruikershandleiding van de AC300/AC200Max voor gedetailleerde informatie.

INHOUD VAN DE DOOS

Standaardaccessoires

Nr.	Categorie	Hoeveelheid
1	B300 batterijmodule	1
>	Batterijuitbreidingskabel Sluit de B300 aan op de batterijpoort van de AC300 of AC200Max om de capaciteit uit te breiden	1
3	PV-ingangskabel (MC4 - XT90) (10A, MAX 200W) De B300 opladen via zonnepanelen met MC4-poorten.	1
4	Gebruikershandleiding Lees de handleiding voor gebruik en volg de aanwijzingen, bewaar deze handleiding voor toekomstig gebruik.	1
5	Garantiekaart Bewaar deze garantiekaart goed.	1
6	Certificaat van QC PASS	1

Extra accessoires om aan te schaffen

Nr.	Categorie
Optionele ingangskabel	Autolaadkabel (sigarettenaanstekerpoort - MC4) De B300 opladen via het voertuig, werken met kabel nr. 3.
	Laadkabel voor loodzuuraccu De B300 opladen via een loodzuuraccu, plaats de klemmen op de bijbehorende positieve en negatieve polen van de loodzuuraccu, 'werk met kabel nr. 3.
	DM DO050S oplaadverbeteringsset (Inclusief DO50S,PV,Auto, loodzuur laadkabel) DOS50S - voor extra laadmethoden op 7909 (originele AC) poort. Spanningslimiet: 12-60VDC Ingang: 500W Max
Optioneel Uitgangskabel	USB-C naar USB-C kabel Ondersteunt 20V/5A, 100W uitgangsvermogen, geschikt voor de meeste apparaten op de markt met een USB-C poort.
	Sigarettenaanstekerpoort - 5521 kabel Geschikt voor 12V-apparaten met een 5521-ingangspoort, zoals een router, camera enz.
Optionele AC-adapter	AC-adapter De B300 opladen via een stopcontact met S00W Max.

AAN DE SLAG

• In-/uitschakelen: houd de aan/uit-knop lang ingedrukt om het apparaat in/uit te schakelen, de led-indicator gaat aan/uit.
• De B300 wordt automatisch ingeschakeld vanuit de uitgeschakelde stand wanneer ofwel netvoeding en/of PV-laadspanning wordt toegepast op de laadpoort.

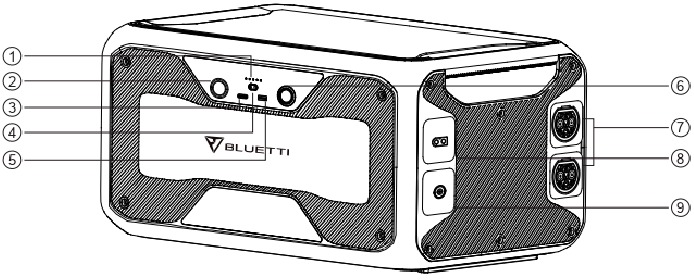

FUNCTIES

1. Batterijcapaciteit LED
   Toont de resterende capaciteit van de 3300.
2. 12V/10A Sigarettenaanstekerpoort
   Uitgangspoort voor apparaten met bijbehorende stekker, zoals een stofzuiger voor gebruik in voertuigen.
3. USB-C (PD3.0, 100W) Uitgangspoort
   Kan worden gebruikt via een USB-C naar USB-C-kabel om de meeste apparaten op de markt op te laden, zoals Pixel Phone, Macbook Pro met I00W Max.
4. DC AAN/UIT-knop
   Om de uitgangsfunctie van de B300 in/uit te schakelen.
5. USB-A (QC3.0) Uitgangspoort
   USB-A-poorten ondersteunen het QC3.0-protocol.
6. Aan/uit-knop
   Om de B300 in/uit te schakelen, worden alle functies gesloten.
7. Batterijuitbreidingspoort
   De poort om de B300 aan te sluiten op de AC300/ AC200MAX/B300.
8. PV-ingangspoort
   Om de B300 op te laden via zonne-energie. En opladen via de auto, opladen van loodzuuraccu
9. Opladeringangspoort
   Om de B300 op te laden via een voertuig, extra zonne-energie, een loodzuuraccu, een AC-adapter. Geschikt voor D050S


OPLADEN

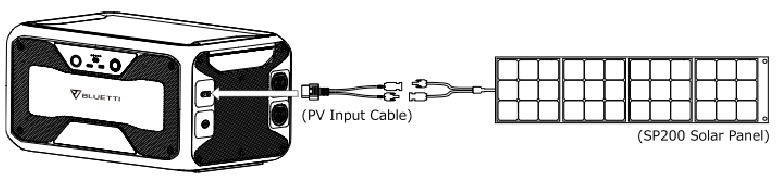

Opladen via zonne-energie

• Kies het zonnepaneel met een werkspanning van DC 12V-60V.
• Sluit het zonnepaneel aan op de 3300 via de zonne-oplaadkabel (accessoire3).
• Plug-and-play opladen: het begint automatisch op te laden nadat het zonnepaneel op het product is aangesloten, zelfs als het is uitgeschakeld.
• Max. stroom van de zonne-energie: IOA
• 3300 moet worden uitgeschakeld na 2 minuten bij het loskoppelen van de zonne-oplaadkabel van de 3300.

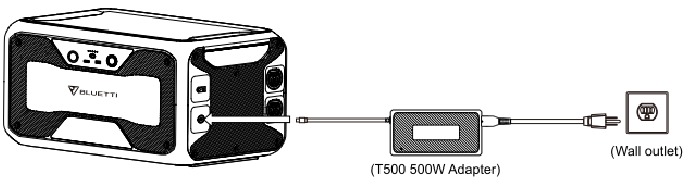

AC-Opladen

De geschatte tijd voor het volledig opladen van de adapter: 6,6-7,1 uur.

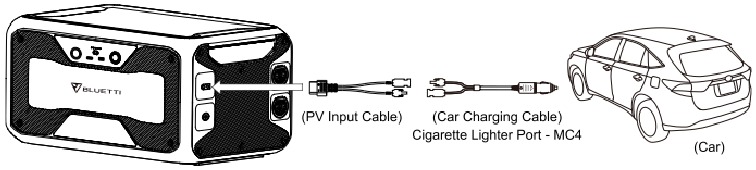

Opladen via de auto

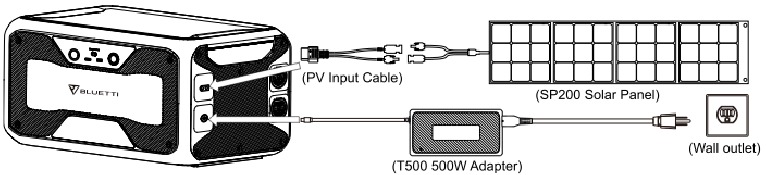

Dubbel opladen

De geschatte tijd voor het volledig opladen met dubbel opladen: 49-54 uur.

AC300 + 8300 EXTRA BATTERIJAANSLUITING

De AC300 kan de capaciteit uitbreiden met 1-4 B300-batterijpacks tot 3072-12288Wh.
Ondersteunt tot 4 batterijpacks parallel.
Het AC300+B300-systeem wordt geactiveerd wanneer de AC300 is opgeladen.

AC300 + 3300 *1 -3072Wh

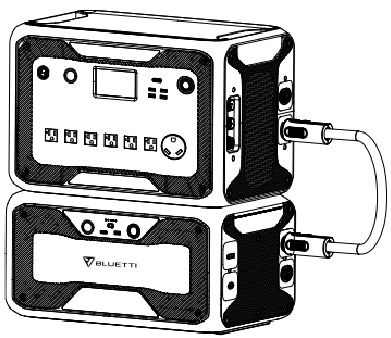

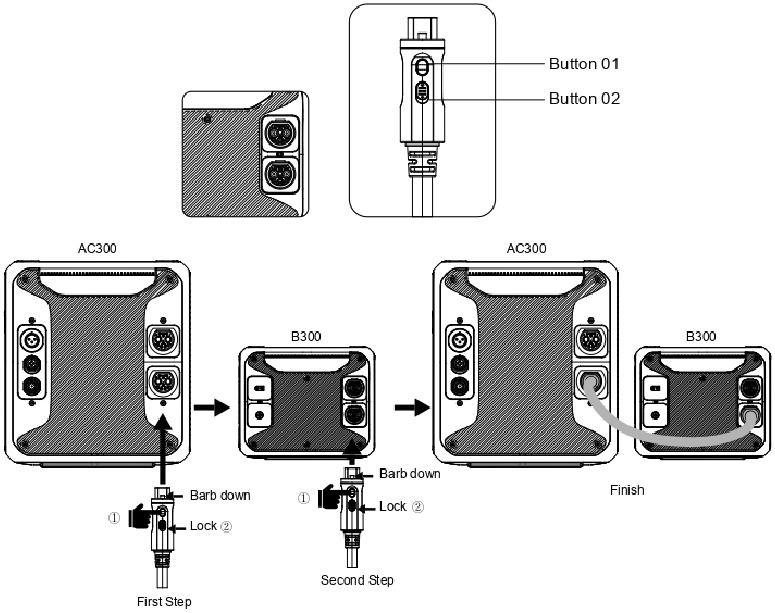

Stap 1: Druk op knop 01 en verbind de batterijpoort van de AC300 met 3300 via de batterijuitbreidingskabel (accessoire nr. 2)
Stap 2: Duw knop 02 om de kabel te VERGRENDELEN met de AC300 of 3300. Stap 3: Druk op de aan/uit-knop van zowel de AC300 als de B300.
Stap 3: Druk op de aan/uit-knop van zowel de AC300 als de B300.

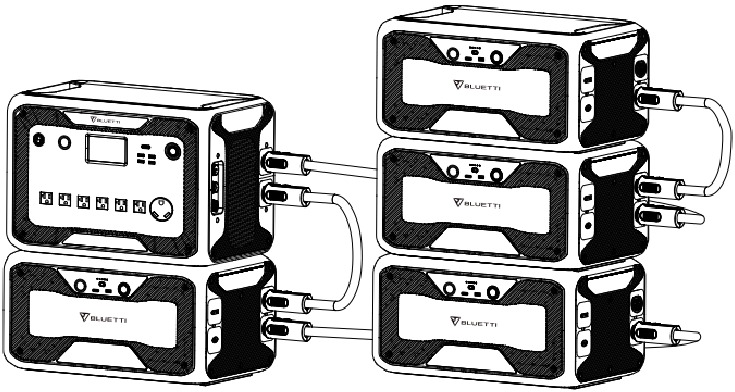

AC300 + B300 *4 =12288Wh

АС200МАХ + В300 EXTRA BATTERIJAANSLUITING

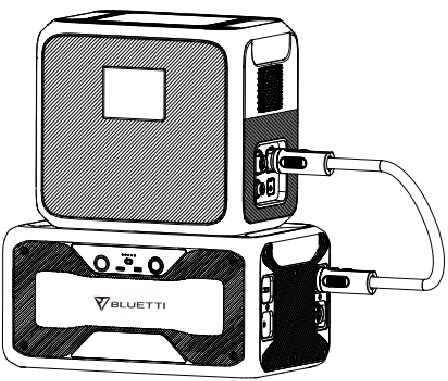

AC200MAX + B300 *1 = 5120Wh

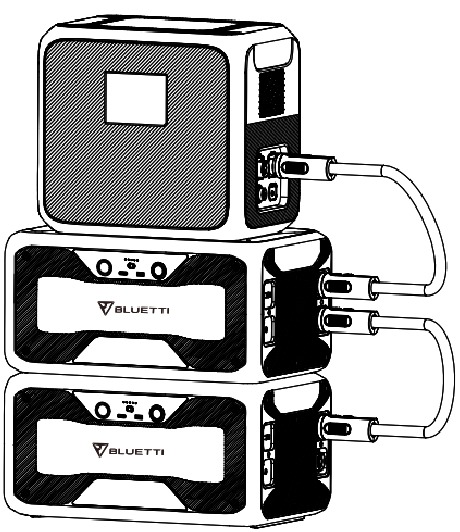

AC200MAX + B300 *2 = 8192Wh

TECHNISCHE SPECIFICATIES

FAQ (veelgestelde vragen)

• Hoe de garantie claimen?
  Raadpleeg de garantiekaart die u hebt ontvangen van waar u het product hebt besteld.
• Kan het apparaat worden geüpgraded?
  Wanneer de B300 op de AC300 is aangesloten, kan de firmware, inclusief ARM, DSP, IOT en BMS, online worden geüpgraded via OTA via de BLUEITI APP.
• Kan hij tegelijkertijd worden opgeladen en ontladen?
  Ja, het apparaat ondersteunt de pass-through-oplaadfunctie voor DC-uitgangen.
• Kan ik zonnepanelen van derden gebruiken om het apparaat op te laden?
  Ja, zonnepanelen van derden kunnen worden gebruikt zolang ze MC4-connectoren gebruiken en de gecombineerde uitgangsspanning (in serie of parallel) tussen 12V en sov, 200W Max ligt.

OPSLAG EN ONDERHOUD

• Schakel het apparaat uit en laad het elke keer op tot 50-70% capaciteit voordat u het opbergt.
• Om de batterij gezond te houden, ontlaadt en laadt u het apparaat ten minste één keer per 3-6 maanden volledig op.
• Zorg voor voldoende ventilatie tijdens gebruik of opslag en houd het uit de buurt van brandbare materialen of gassen.
• Vermijd blootstelling van het apparaat aan regen of een natte omgeving en direct zonlicht (32113 ^OF, 0-45t ), een schone en droge omgeving wordt ten zeerste aanbevolen.
• Droge, niet-schurende doeken om de buitenkant van tijd tot tijd van stof en vuil te reinigen worden ten zeerste aanbevolen.
• Houd het apparaat uit de buurt van kinderen en huisdieren.

VERKLARING

• Sommige wijzigingen kunnen zonder kennisgeving plaatsvinden, zoals het uiterlijk of de specificaties, als gevolg van de beschikbaarheid van materiaalvoorraden of hardwareverbeteringen van het product in de loop van de tijd.
• BLUETTI is niet aansprakelijk voor schade veroorzaakt door overmacht, zoals brand, tyfoons, overstromingen, aardbevingen of de opzettelijke nalatigheid, het misbruik of andere abnormale omstandigheden van de gebruiker.
• Er wordt geen schadevergoeding verleend voor het gebruik van niet-standaard adapters en accessoires.
• BLUETTI is niet aansprakelijk voor schade veroorzaakt door handelingen met het product buiten de gebruiksmethoden die in deze handleiding worden beschreven.
• Dit apparaat is niet geschikt voor gebruik op de relevante apparatuur of machines die het volgende omvatten:
  Persoonlijke veiligheid, atoomenergieapparaten, ruimtevaartapparaten, medische apparaten, enz., of apparatuur of machines die zeer betrouwbare stroombronnen vereisen. Wij zijn niet verantwoordelijk voor ongevallen, branden, onrechtmatige of nalatige handelingen veroorzaakt door dergelijke apparatuur of machines die schade veroorzaken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bluetti B300 - Handleiding draagbaar stroomstation
