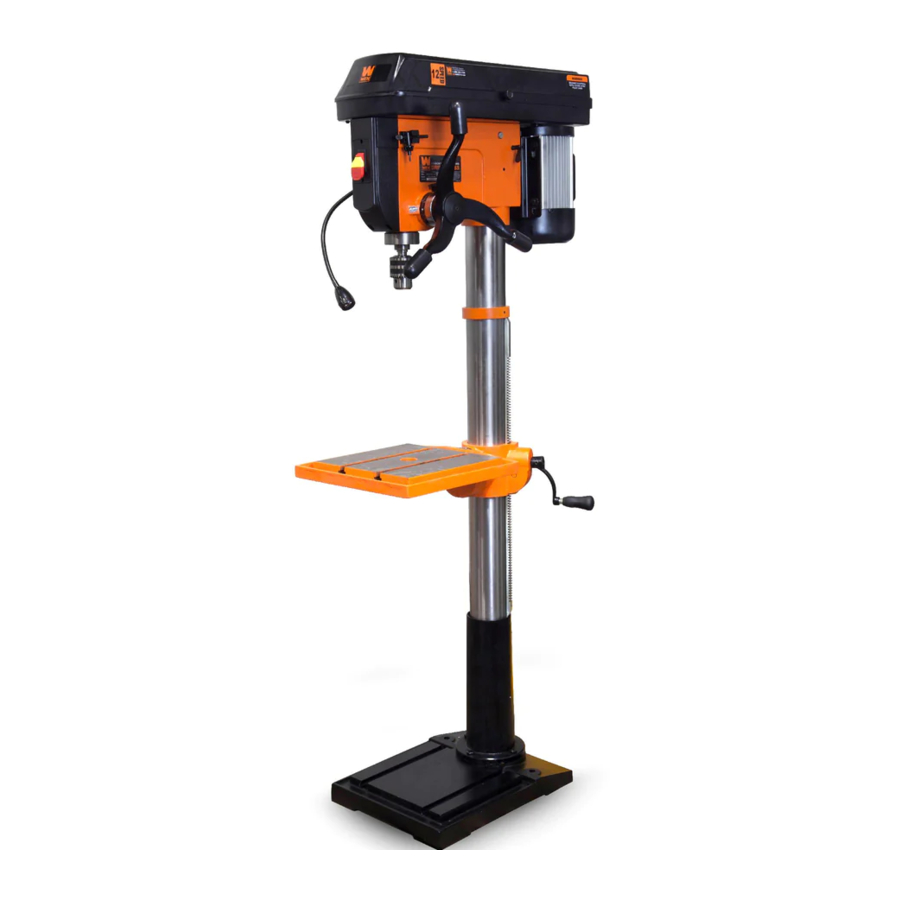

WEN 4227, 4227T - 13-Amp 17-Inch 12-Speed Kolomboormachine Handleiding

Uw nieuwe gereedschap is ontworpen en vervaardigd volgens de hoogste normen van WEN op het gebied van betrouwbaarheid, bedieningsgemak en veiligheid van de bediener. Bij correct onderhoud zal dit product u jarenlang robuuste, probleemloze prestaties leveren. Besteed aandacht aan de regels voor veilige bediening, waarschuwingen en voorzorgsmaatregelen. Als u uw gereedschap op de juiste manier en voor het beoogde doel gebruikt, zult u jarenlang van veilige, betrouwbare service genieten.

INTRODUCTIE

We weten dat u graag met uw gereedschap aan de slag wilt, maar neem eerst even de tijd om de handleiding door te lezen. Voor een veilige bediening van dit gereedschap is het noodzakelijk dat u deze gebruikershandleiding en alle labels op het gereedschap leest en begrijpt. Deze handleiding bevat informatie over mogelijke veiligheidsrisico's, evenals nuttige montage- en bedieningsinstructies voor uw gereedschap.

VEILIGHEIDSALERTSYMBOOL: Geeft gevaar, waarschuwing of voorzichtigheid aan. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. Volg altijd de veiligheidsmaatregelen om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen. Houd er echter rekening mee dat deze instructies en waarschuwingen geen vervanging zijn voor de juiste maatregelen ter voorkoming van ongevallen.

OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. WEN behoudt zich het recht voor om dit product en de specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen.

Bij WEN zijn we voortdurend bezig met het verbeteren van onze producten. Als u merkt dat uw gereedschap niet exact overeenkomt met deze handleiding, bezoek dan wenproducts.com voor de meest actuele handleiding of neem contact op met onze klantenservice op 1-847-429-9263.

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het gereedschap en lees deze regelmatig door om de veiligheid voor zowel uzelf als anderen te maximaliseren.

SPECIFICATIES

ALGEMENE VEILIGHEIDSREGELS

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw item werkt. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEID VAN HET WERKGEBIED

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een ademhalingsmasker, antislip veiligheidsschoenen en gehoorbescherming die worden gebruikt voor de juiste omstandigheden verminderen het risico op persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand (off-position) staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
4. Bewaar niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder gevoelig voor vastlopen en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere bewerkingen dan die waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
8. Gebruik klemmen om uw werkstuk op een stabiel oppervlak vast te zetten. Het vasthouden van een werkstuk met de hand of het gebruik van uw lichaam om het te ondersteunen kan leiden tot verlies van controle.
9. HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.

SERVICE

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

CALIFORNIA PROPOSITION 65 WAARSCHUWING

Sommige soorten stof die ontstaan door het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden kunnen chemicaliën bevatten, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na het hanteren. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten.
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen, werkt u in een goed geventileerde ruimte met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

VEILIGHEIDSWAARSCHUWINGEN BOORMACHINE

Gebruik de machine niet voordat u de volgende instructies en waarschuwingsetiketten hebt gelezen en begrepen.

VEILIGHEID BOORMACHINE

1. DOEL VAN HET GEREEDSCHAP. Deze boormachine is ontworpen om door metaal en hout te boren. Boren door andere materialen kan leiden tot brand, letsel of schade aan het werkstuk. Het gebruik van de machine voor enig ander doel dan waarvoor deze bedoeld is, kan leiden tot ernstig letsel, schade aan de machine en verval van de garantie.
2. MACHINE MONTAGE. Voor een veilige bediening moet de boormachine stevig op een vlakke en stabiele ondergrond worden gemonteerd.
3. PERSOONLIJKE VEILIGHEID.
   • Draag altijd een ANSI Z87.1-goedgekeurde veiligheidsbril met zijschermen, gehoorbescherming en een stofmasker.
   • Draag geen losse kleding of sieraden, omdat deze door het gereedschap kunnen worden aangetrokken. Bind lang haar vast.
   • Draag GEEN handschoenen tijdens het bedienen van deze machine.
4. ELEKTRISCHE SNOEREN. Houd snoeren uit de buurt van hitte, olie, scherpe randen en bewegende delen van het gereedschap. Laat beschadigde of versleten snoeren onmiddellijk vervangen of repareren door een elektricien.
5. INSPECTIE GEREEDSCHAP & ACCESSOIRES.
   Controleer vóór gebruik het gereedschap en de accessoires op beschadigingen of ontbrekende onderdelen. Gebruik het gereedschap niet als er onderdelen ontbreken of beschadigd zijn. Zorg ervoor dat alle aanpassingen correct zijn en dat alle verbindingen stevig vast zitten. Houd alle beschermkappen op hun plaats.
6. BOOR ACCESSOIRES.
   • Zorg ervoor dat de boor niet beschadigd is voor gebruik; gebruik alleen onbeschadigde boren
   • Zorg ervoor dat de boor stevig in de boorkop is vergrendeld voordat u de machine AANZET.
   • Zorg ervoor dat de boorkopsleutel uit de boorkop is verwijderd voordat u de machine AANZET.
   • Gebruik klemmen of een bankschroef (niet inbegrepen) om een werkstuk aan de tafel te bevestigen. Dit voorkomt dat het werkstuk met de boor meedraait.
7. Zorg ervoor dat de tafelvergrendeling is vastgedraaid voordat u de boormachine start.
8. VEREISTEN WERKSTUK.
   • Plaats alleen werkstukken die stevig genoeg zijn om de kracht van de boor te weerstaan.
   • Inspecteer het werkstuk voor het boren op oneffenheden, spijkers, nietjes, enz. Boor nooit in materiaal met twijfelachtige oneffenheden of ingebedde vreemde voorwerpen.
   • Boor geen materialen zonder een vlak oppervlak, tenzij er een geschikte steun wordt gebruikt (klem of bankschroef).
9. HET VOORKOMEN VAN ACCIDENTEEL STARTEN.
   Zorg ervoor dat de aan/uit-schakelaar in de UIT-stand staat voordat u de machine aansluit. Zorg er altijd voor dat de aan/uit-schakelaar in de UIT-stand staat en dat de machine is losgekoppeld bij het schoonmaken, monteren, instellen of wanneer deze niet in gebruik is.
10. Gebruik dit gereedschap pas als het volledig is gemonteerd en geïnstalleerd volgens de instructies.
11. Verwijder reststukken en andere voorwerpen van de tafel voordat u de boormachine AANZET.
12. HET WERKSTUK BOREN.
    • Laat de spindel de volledige snelheid bereiken voordat u het werkstuk boort.
    • Start de machine nooit met de boor tegen het werkstuk gedrukt.
    • Stel de tafel of diepteaanslag zo in dat u niet in de tafel boort.
    • Stel de boormachine in op de juiste snelheid voor het te boren materiaal.
13. Raak geen bewegende delen aan. Houd uw handen tijdens het gebruik uit de buurt van de boor. Als reiniging nodig is, schakel dan de machine uit en gebruik een borstel om zaagsel en splinters te verwijderen in plaats van uw handen.
14. Voer nooit lay-out-, montage- of instelwerkzaamheden uit op de tafel terwijl de machine AAN staat.
15. Nadat u de boormachine hebt uitgeschakeld, wacht u tot de spindel volledig tot stilstand is gekomen voordat u het werkstuk aanraakt. Schakel de boor altijd UIT voordat u afval van de tafel verwijdert.
16. Voordat u de machine verlaat, schakelt u de machine altijd UIT en koppelt u de machine los, verwijdert u de boor en maakt u de tafel schoon. Schakel de machine uit en koppel deze los voordat u de machine schoonmaakt, aanpassingen maakt of boren verwisselt. Er kunnen onbedoelde starts optreden als het gereedschap is aangesloten tijdens het verwisselen of aanpassen van een accessoire.
17. REINIGING. Gebruik nooit oplosmiddelen om plastic onderdelen te reinigen. Oplosmiddelen kunnen het materiaal oplossen of anderszins beschadigen. Gebruik alleen een zachte, vochtige doek om plastic onderdelen te reinigen.
18. VERVANGINGEN. Mocht een onderdeel van uw boormachine ontbreken/beschadigd zijn of op enigerlei wijze defect raken, zet dan de schakelaar UIT en haal de stekker uit het stopcontact. Vervang de ontbrekende, beschadigde of defecte onderdelen alleen door identieke vervangende onderdelen voordat u de werkzaamheden hervat.

ELEKTRISCHE INFORMATIE

AARDINGSINSTRUCTIES

In het geval van een storing of defect, biedt aarding het pad van de minste weerstand voor een elektrische stroom en vermindert het het risico op een elektrische schok. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardstekker. De stekker MOET worden aangesloten op een bijpassend stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met ALLE lokale voorschriften en verordeningen.

1. Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een erkende elektricien.
2. Onjuiste aansluiting van de aardgeleider kan leiden tot een elektrische schok. De geleider met de groene isolatie (met of zonder gele strepen) is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker nodig is, sluit de aardgeleider NIET aan op een actieve aansluiting.
3. Neem contact op met een erkende elektricien of onderhoudspersoneel als u de aardingsinstructies niet volledig begrijpt of als u niet zeker weet of het gereedschap correct is geaard.
4. Gebruik alleen verlengsnoeren met drie draden die zijn voorzien van stekkers met drie pinnen en stopcontacten die de stekker van het gereedschap accepteren. Repareer of vervang een beschadigd of versleten snoer onmiddellijk.


Zorg er in alle gevallen voor dat het betreffende stopcontact correct is geaard. Als u het niet zeker weet, laat dan een erkende elektricien het stopcontact controleren.

RICHTLIJNEN EN AANBEVELINGEN VOOR VERLENGSNOEREN

Als u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te dragen die uw product verbruikt. Een te klein snoer veroorzaakt een daling van de netspanning, wat resulteert in vermogensverlies en oververhitting. De onderstaande tabel toont de juiste maat die moet worden gebruikt op basis van de snoerlengte en de ampèrewaarde. Gebruik bij twijfel een zwaarder snoer. Hoe kleiner het meetnummer, hoe zwaarder het snoer.

1. Onderzoek het verlengsnoer voor gebruik. Zorg ervoor dat uw verlengsnoer correct is bedraad en in goede staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerd persoon voordat u het gebruikt.
2. Maak geen misbruik van het verlengsnoer. Trek niet aan het snoer om het uit het stopcontact te halen; trek altijd aan de stekker om de stekker los te koppelen. Koppel het verlengsnoer los van het stopcontact voordat u het product loskoppelt van het verlengsnoer. Bescherm uw verlengsnoeren tegen scherpe voorwerpen, extreme hitte en vochtige/natte plaatsen.
3. Gebruik een apart elektrisch circuit voor uw gereedschap. Dit circuit mag niet minder zijn dan een 12-gauge draad en moet worden beschermd met een 15A trage zekering. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de UIT-stand staat en dat de elektrische stroom hetzelfde is als de stroom die op het typeplaatje van de motor staat vermeld. Werken op een lagere spanning zal de motor beschadigen.

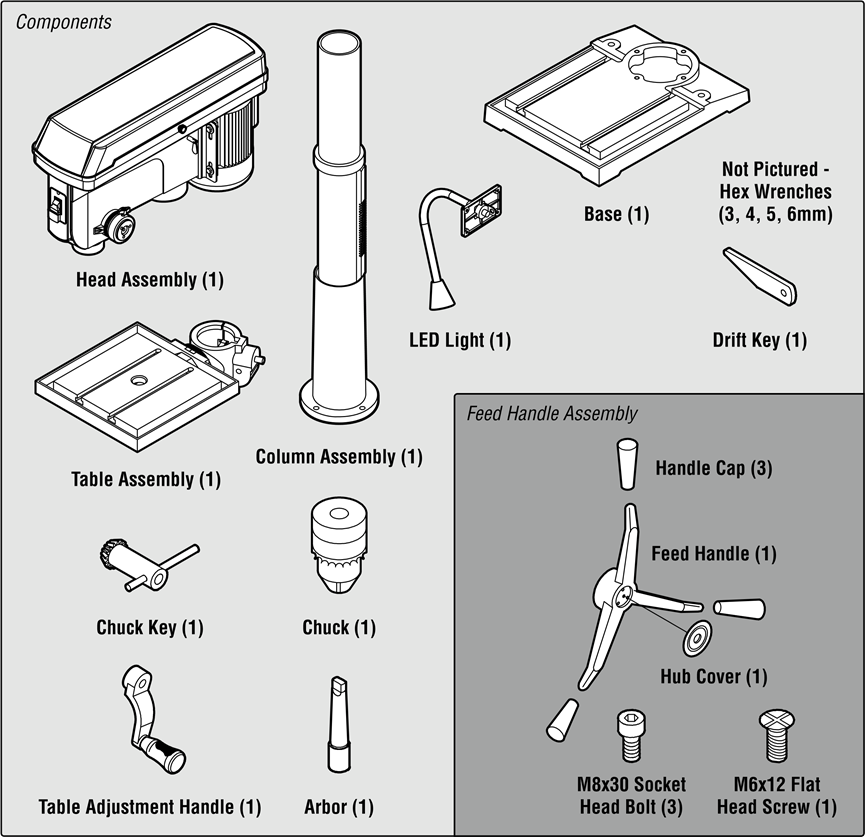

UITPAKKEN & PAKLIJST

UITPAKKEN

Met de hulp van een vriend of vertrouwde vijand, zoals een van uw schoonfamilie, haalt u de boormachine voorzichtig uit de verpakking en plaatst u deze op een stevige, vlakke ondergrond. Zorg ervoor dat u alle inhoud en accessoires eruit haalt. Gooi de verpakking pas weg als alles is verwijderd. Controleer de onderstaande paklijst om er zeker van te zijn dat u alle onderdelen en accessoires hebt. Als er een onderdeel ontbreekt of kapot is, neem dan contact op met de klantenservice op 1-847-429-9263 (M-F 8-5 CST), of e-mail naar techsupport@wenproducts.com.

Om de boormachine te beschermen tegen vocht, is er een beschermlaag aangebracht op de oppervlakken van de machine. Verwijder deze coating met een zachte doek die is bevochtigd met petroleum of WD-40®. Gebruik geen aceton, benzine of lakverdunner om schoon te maken. Breng een laag goede pasta-wax aan op de tafel en alle machinaal bewerkte oppervlakken. Veeg alle onderdelen af met een schone, droge doek.

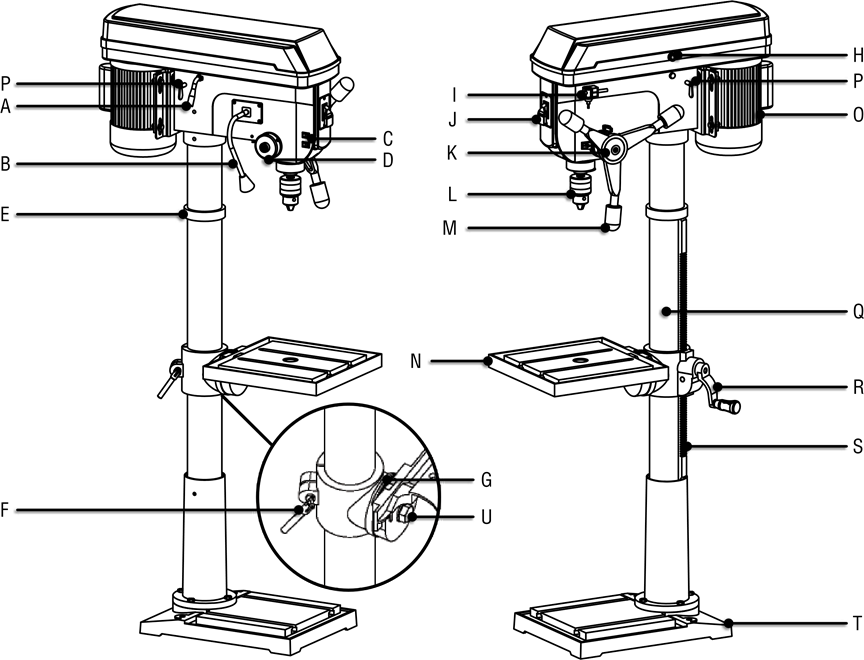

KEN UW BOORMACHINE

1. Hendel voor het afstellen van de riemspanning
2. Werklicht
3. Schakelaars laser en werklicht
4. Veerhuis
5. Kolomkraag
6. Tafelvergrendelingshendel
7. Verstekschaal
8. Poeliedeksel
9. Boorkopsleutel
10. Aan/uit-schakelaar
11. Diepte instelschaal
12. Boorkop
13. Voedingshendels
14. Tafel
15. Motor
16. Vleugelschroef motorvergrendeling
17. Kolom
18. Tafel afstelkruk
19. Rek
20. Basis
21. Verstekvergrendelingsbout

MONTAGE & AFSTELLINGEN

Als er een onderdeel ontbreekt of beschadigd is, sluit de kolomboormachine niet aan voordat het ontbrekende of beschadigde onderdeel is gerepareerd of vervangen.

MONTAGE

1. Plaats de voet op de vloer. Bevestig de kolom aan de voet met vier M10x30 zeskantbouten (Fig. 2).

2. Draai de stelschroef los (Fig. 3 - 1) en verwijder de kolomkraag (Fig. 3 - 2) en de tandheugel (Fig. 3 - 3) van de kolom. Plaats met behulp van een vriend de heugel in de tafelbeugel voordat u de tafelmontage (Fig. 3 - 4) met de heugel naar beneden op de kolom schuift. Plaats de kolomkraag over de heugel nadat u de heugel en de tafel op hun plaats hebt gezet. Draai de stelschroef van de kraag vast met een zeskantsleutel om de heugel in positie te houden.

3. Installeer de tafelverstelhendel (Fig. 4 - 1). Zet hem vast door de stelschroef (Fig. 4 - 2) aan te draaien. Deze hendel regelt de hoogte van de kolomboormachinetafel.

4. Schroef de tafelvergrendelingshendel op zijn plaats (Fig. 5 - 1). Door deze hendel aan te draaien, wordt voorkomen dat de tafel draait en in hoogte versteld kan worden.

5. Installeer de kopmontage met behulp van een vriend door de kop voorzichtig boven de kolom te tillen. Schuif hem op de kolom en zorg ervoor dat de hals zo ver mogelijk naar beneden gaat (Fig. 6).

6. Lijn de kop uit met de voet zodat ze parallel aan elkaar staan en in dezelfde richting wijzen. Draai de stelschroef vast (Fig. 7 - 1).

7. Installeer de toevoerhandgrepen (Fig. 8 - 1) op hun plaats met behulp van drie M8x12mm inbusbouten (Fig. 8 - 2).

8. Monteer de naafafdekking (Fig. 9 - 1) en zet deze vast met een M6x16 platte kop schroef (Fig. 9 - 2). Bevestig de drie handgreepdoppen (Fig. 10 -1).


9. Om de LED-lichtmontage te installeren, verbindt u het lampstekkercontact (Fig. 11 - 2) met het stekkercontact van de stroombron (Fig. 11 - 3) in de kop van de boormachine.

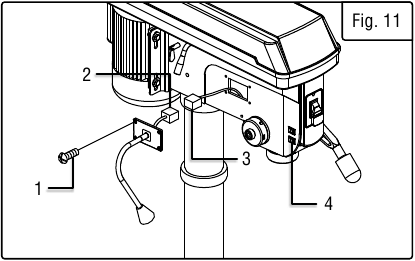

10. Gebruik vier pan-kopschroeven (Fig. 11 - 1) om de lampmontage op de kolomboormachinekop te installeren. Zet de LED-lampschakelaar (Fig. 11 - 4) om te controleren of de lamp goed werkt.

DE BOORKOP INSTALLEREN

Voordat u de boorkop en de doorn op de kop van de kolomboormachine installeert, reinigt u de oppervlakken met een product op niet-aardoliebasis, zoals alcohol of lakverdunner. Alle olie of vet moet worden verwijderd, anders loopt de boorkop het risico los te komen tijdens het gebruik.

1. Duw de doorn (Fig. 12 - 1) op de spil.

2. Duw de boorkop (Fig. 12 - 2) op de doorn.
3. Tik met een houten hamer (niet meegeleverd) stevig op de boorkop omhoog in de juiste positie op de spilas (Fig. 13).


DE BOORKOP VERWIJDEREN (FIG. 14)

1. Draai de toevoerhandgrepen om de boorkop naar de laagste stand te laten zakken.
2. Schuif de driftpen in de opening in de pin. Tik op de driftpen met een hamer (niet meegeleverd). De boorkop en de doorn vallen eruit.

OPMERKING: Om mogelijke schade aan de boormachine of boorkop te voorkomen, moet u voorbereid zijn om de boorkop op te vangen als deze valt. Als voorzorgsmaatregel kan de tafel tot zijn maximale hoogte worden verhoogd als back-up voor het geval u de vallende boorkop mist.

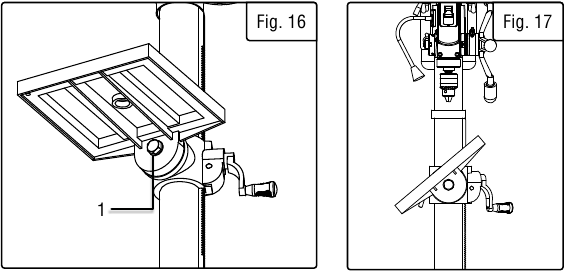

AFSTELLINGEN

Om de hoogte van de kolomboormachinetafel aan te passen, draait u de tafelvergrendelingshendel los (Fig. 15 - 2) en draait u aan de tafelverstelhendel (Fig. 15 - 1).

Om de tafel in beide richtingen te kantelen, draait u de zeskantbout los die zich onder de tafel bevindt (Fig. 16 - 1). Kantel de tafel in beide richtingen (Fig. 17). Zodra de gewenste positie is bereikt, draait u de zeskantbout weer vast (Fig. 16 - 1).

Om de tafel rond de kolom te draaien, draait u de vergrendelingshendel los (Fig. 15 - 2) en draait u de tafel en de heugel in de gewenste positie (Fig. 18). Draai de tafelvergrendelingshendel weer vast zodra de gewenste positie is bereikt.

AFSTELLING VAN DE VOERDIEPTE

Draai de diepteschaalring naar de gewenste diepte (Fig. 19 - 1). Vergrendel de schaalring op zijn plaats met de diepteknop (Fig. 19 - 2). De spil stopt nu na het afleggen van de geselecteerde afstand.

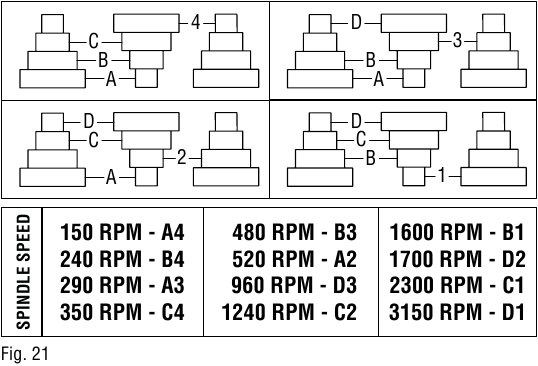

SNELHEIDSAANPASSING (FIG. 20 & 21)

Deze kolomboormachine heeft 12 snelheden. De snelheden kunnen worden gewijzigd door de riemlocaties op de motorpoelies te wijzigen, zoals weergegeven in Fig. 21.

Om de locaties op de poelies te wijzigen, opent u de riemafdekking. Draai de vleugelschroef (Fig. 20 - 1) op de motorsteunplaat los. Draai aan de riemspanningsverstelhendel (Fig. 20 - 2) om de riemspanning los te maken. Wijzig vervolgens de locatie van de riem in de gewenste snelheid.

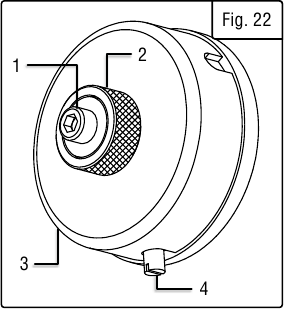

VEERAANPASSING VAN DE PIN

De retourveer van de pin moet mogelijk worden aangepast als de pin te langzaam of te snel terugkeert. Zorg ervoor dat u handschoenen draagt tijdens het afstellen van de pin-spil om letsel door het plotseling en snel loskoppelen van de veerbehuizing te voorkomen.

1. Draai de schroef en moer los (Fig. 22 - 1 en 2) en zorg ervoor dat de veerbehuizing (Fig. 22 - 3) in de kopbehuizing blijft zitten.

2. Terwijl u de veerbehuizing stevig vasthoudt, trekt u de behuizing eruit en draait u deze (tegen de klok in om de veerspanning te verhogen of met de klok mee om de veerspanning te verlagen) totdat de stelschroef (Fig. 22 - 4) in de volgende inkeping op de veerbehuizing grijpt. Draai de moer (Fig. 22 - 2) totdat deze de veerbehuizing raakt. Draai de schroef (Fig. 22 - 1) tegen de moer aan om de behuizing op zijn plaats te houden.

AANBEVOLEN SNELHEID VOOR BOORGROOTTE & MATERIAAL

EEN BOOR INSTALLEREN

1. Plaats de boorkopsleutel (Fig. 23 - 1) in het zijsleutelgat van de boorkop (Fig. 23 - 2) en laat de sleutel in de tandwieltanden grijpen.

2. Draai de boorkopsleutel tegen de klok in om de boorkopbekken te openen.
3. Plaats een boor in de boorkop zodat de boorkopbekken zoveel mogelijk van de schacht van de boor vastgrijpen.
4. Centreer de boor in de boorkopbekken voordat u de boorkop definitief vastdraait.
5. Draai de boorkopbekken vast met de boorkopsleutel om ervoor te zorgen dat de boor niet slipt tijdens het boren. Draai de bekken vast met behulp van alle drie de sleutelgaten van de boorkop.

PLAATS DE TAFEL EN HET WERKSTUK

Plaats altijd een stuk back-upmateriaal (hout, multiplex, enz.) op de tafel onder het werkstuk. Dit voorkomt splinters of uitbarstingen aan de onderkant van het werkstuk wanneer de boor erdoorheen breekt. Om te voorkomen dat het materiaal oncontroleerbaar ronddraait, moet het contact maken met de linkerkant van de kolom of op de tafel worden geklemd (niet meegeleverd).

Om te voorkomen dat het werkstuk of het back-upmateriaal ronddraait of roteert, MOET u het tegen de linkerkant van de kolom plaatsen (Fig. 24).

OPMERKING: Gebruik voor kleine werkstukken die niet op de tafel kunnen worden geklemd een bankschroef voor kolomboormachines (niet meegeleverd). De bankschroef moet op de tafel worden vastgeklemd of vastgeschroefd om letsel te voorkomen.

ALGEMENE BOORRICHTLIJNEN - EEN GAT BOREN

Om te voorkomen dat het werkstuk en het back-upmateriaal tijdens het boren uit uw hand glippen, plaatst u het werkstuk en het back-upmateriaal aan de linkerkant van de kolom. Als het werkstuk en het back-upmateriaal niet lang genoeg zijn om de kolom te bereiken, klemt u het werkstuk en het back-upmateriaal op de tafel. Als u dit niet doet, kan dit leiden tot persoonlijk letsel.

1. Markeer waar u het werkstuk wilt boren met behulp van een centerpons of een scherpe spijker. Zet ook de laser aan om uw boorpunt te markeren.
2. Voordat u de kolomboormachine AAN (ON) zet, draait u de toevoerhandgrepen om de boor naar beneden te brengen. Lijn de boorpunt uit met de markering. Klem het werkstuk op zijn plaats.
3. Zet de kolomboormachine AAN (ON) en trek aan de toevoerhandgrepen met de juiste kracht die nodig is om de boor het materiaal te laten boren.
4. Het is een goede gewoonte om de boor op het oppervlak te laten rusten voordat u volledig begint met snijden om het oppervlak van uw werkstuk te markeren. Dit zorgt voor een rechtere snede/gat en maximaliseert de nauwkeurigheid.
5. Zorg ervoor dat u de boor regelmatig terugtrekt om spanen en houtsnippers uit het gat te verwijderen om te voorkomen dat de boor vastloopt.

OPMERKING: Te langzaam toevoeren kan ertoe leiden dat de boor in de boorkop draait. Te snel toevoeren kan de motor stoppen, de riem laten slippen, het werkstuk losmaken of de boor breken. Oefen met afvalmateriaal om het gevoel voor de machine te krijgen voordat u probeert te boren.

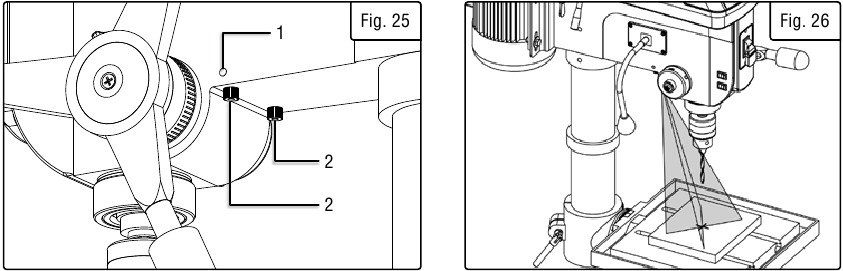

DE LASERGELEIDER GEBRUIKEN

Staar niet rechtstreeks in de laserstraal. Neem alle veiligheidsregels in acht.

• Richt de straal nooit op een persoon of een ander object dan het werkstuk.
• Projecteer de laserstraal niet in de ogen van anderen.
• Zorg er altijd voor dat de laserstraal is gericht op een werkstuk dat geen reflecterende oppervlakken heeft, omdat de laserstraal in uw ogen of in de ogen van anderen kan worden geprojecteerd.

De lasergeleider moet voor gebruik worden afgesteld. Om de lasergeleider af te stellen:

1. Markeer een "X" op een stuk afvalhout.
2. Plaats een kleine boor in de boorkop en lijn de punt uit met het snijpunt van de lijnen van de "X".
3. Zet de plank vast op de tafel.
4. Zet de laserschakelaar aan (Turn on) en controleer of de laserlijnen overeenkomen met de "X" op het werkstuk.
5. Als de laserlijnen niet overeenkomen, draait u de stelschroeven (Fig. 25 - 1) aan elke kant van de kop los en draait u de lasergeleiders (Fig. 25 - 2) totdat de lijnen in het midden van de "X" samenkomen. Draai de vergrendelknoppen weer vast om hem op zijn plaats te zetten.

HOEK "SPELING" VAN DE SPIL (FIG. 27)

Beweeg de spil naar de laagste neerwaartse positie en houd deze op zijn plaats. Probeer de spil rond zijn as te laten draaien terwijl u hem ook met een zijwaartse beweging beweegt. Als er te veel "speling" is, gaat u als volgt te werk:

1. Draai de borgmoer los.
2. Zonder de opwaartse en neerwaartse beweging van de spil te belemmeren, draait u de schroef met de klok mee om de "speling" te elimineren.
   OPMERKING: Een beetje "speling" is normaal.
3. Draai de borgmoer vast.

WERKING

BOORSNELHEDEN

Er zijn een paar belangrijke factoren om in gedachten te houden bij het bepalen van de beste boorsnelheid: materiaalsoort, gatdiameter, type boor of frees en het gewenste kwaliteitsniveau. Kleinere boren vereisen een hogere snelheid dan grotere boren. Zachtere materialen vereisen een hogere snelheid dan hardere materialen. Zie de aanbevolen snelheden voor bepaalde materialen.

METAAL BOREN

• Gebruik metaalboor-spiraalboren.
• Het is altijd noodzakelijk om de punt van de boor met olie te smeren om oververhitting van de boor te voorkomen.
• Alle metalen werkstukken moeten stevig worden vastgeklemd. Elke kanteling, draaiing of verschuiving veroorzaakt een ruw boorgat en vergroot de kans op breuk van de boor.
• Houd een metalen werkstuk nooit met uw blote handen vast. De snijkant van de boor kan het werkstuk vastgrijpen en wegslingeren, wat ernstig letsel kan veroorzaken. De boor zal breken als het metalen stuk plotseling tegen de kolom stoot.
• Als het metaal plat is, klem er dan een stuk hout onder om draaien te voorkomen. Als het niet plat op de tafel kan worden gelegd, moet het worden geblokkeerd en vastgeklemd.

HOUT BOREN

• Gecentreerde boren hebben de voorkeur. Metaalboor-spiraalboren kunnen op hout worden gebruikt.
• Gebruik geen slangenboren. Slangenboren draaien zo snel dat ze het werkstuk van de tafel kunnen tillen en rond kunnen slingeren.
• Bescherm de boor altijd door de tafel zo te positioneren dat de boor het middelste gat binnengaat bij het boren door het werkstuk.
• Om splinteren te voorkomen, voer de boor langzaam in net wanneer de boor op het punt staat om door de achterkant van het werkstuk te snijden.
• Om splinteren te verminderen en de punt van de boor te beschermen, gebruikt u een stuk afvalhout als achterkant of een basisblok onder het werkstuk.

DE BOORVOEDING

• Trek aan de toevoerhendels met slechts genoeg kracht om de boor te laten snijden.
• Te snel toevoeren kan de motor laten afslaan, de riem laten slippen, het werkstuk beschadigen of de boor breken.
• Te langzaam toevoeren zorgt ervoor dat de boor opwarmt en het werkstuk verbrandt.

ONDERHOUD

Voor uw veiligheid, schakel de schakelaar uit en haal de stekker uit het stopcontact voordat u de kolomboormachine onderhoudt of smeert.

Zuig zaagsel of metaalschilfers op die zich ophopen in en op de motor, de poeliebehuizing, de tafel en het werkoppervlak.

Breng een dunne laag boenwas aan op de kolom en de tafel om deze oppervlakken schoon en roestvrij te houden.

De kogellagers in de spindel en de V-snaarpoelie zijn gesmeerd en permanent afgedicht. Trek de spindel naar beneden en olie de spindelhuls om de drie maanden matig.

Smeer de tafelbeugel en de vergrendelknoppen als ze moeilijk te gebruiken zijn.

Alle onderhoud aan de kolomboormachine moet worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.

HANDLEIDING VOOR PROBLEEMOPLOSSING

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over producten? Technische ondersteuning nodig? Neem gerust contact met ons op:

1-847-429-9263 (M-F 8AM-5PM CST) | TECHSUPPORT@WENPRODUCTS.COM

Voor vervangende onderdelen en de meest recente handleidingen, bezoek WENPRODUCTS.COM

Om accessoires voor uw gereedschap te kopen, bezoek WENPRODUCTS.COM

Boorsets (Model DB291A, DB292G)
Kolomboormachinetafel (Model DPA2412T, DPA2513)
Kolomboormachine Bankschroeven (Model 423DPV, 424DPV, 433TV, 434TV, 414CV, 413CV)
Schuurrolset (Model DS164)

Referenties

• WEN - Winkel Generatoren, Houtbewerkingsgereedschap en Elektrisch Gereedschap — WEN Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WEN 4227, 4227T - 13-Amp 17-Inch 12-Speed Kolomboormachine Handleiding

Beschikbare talen
