WEN 33075, 33075T - 11-Amp Variable Speed 16-Inch Benchtop Freesmachine Handleiding

INLEIDING

Bedankt voor de aankoop van de WEN Benchtop Mill. We weten dat u graag met uw gereedschap aan de slag wilt, maar neem eerst even de tijd om de handleiding door te lezen. Voor een veilige bediening van dit gereedschap is het noodzakelijk dat u deze bedieningshandleiding en alle labels op het gereedschap leest en begrijpt. Deze handleiding bevat informatie over mogelijke veiligheidsrisico's, evenals nuttige montage- en bedieningsinstructies voor uw gereedschap.

VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft gevaar, waarschuwing of voorzichtigheid aan. De veiligheidssymbolen en de uitleg daarbij verdienen uw aandacht en begrip. Volg altijd de veiligheidsmaatregelen om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen. Houd er echter rekening mee dat deze instructies en waarschuwingen geen vervanging zijn voor de juiste maatregelen ter voorkoming van ongevallen.

OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. WEN behoudt zich het recht voor om dit product en de specificaties te allen tijde zonder voorafgaande kennisgeving te wijzigen.

Bij WEN verbeteren we voortdurend onze producten. Als u merkt dat uw gereedschap niet exact overeenkomt met deze handleiding, bezoek dan wenproducts.com voor de meest actuele handleiding of neem contact op met onze klantenservice via 1-800-232-1195.

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de hele levensduur van het gereedschap en lees deze regelmatig door om de veiligheid voor zowel uzelf als anderen te maximaliseren.

SPECIFICATIES

ALGEMENE VEILIGHEIDSREGELS

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen kan leiden tot elektrische schok, brand en/of ernstig letsel.

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw item werkt. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEID VAN DE WERKRUIMTE

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

ELEKTRISCHE VEILIGHEID

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een ademhalingsmasker, antislip veiligheidsschoenen en gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen het risico op persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of de batterij van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
4. Bewaar niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
8. Gebruik klemmen om uw werkstuk vast te zetten op een stabiel oppervlak. Het vasthouden van een werkstuk met de hand of het gebruik van uw lichaam om het te ondersteunen, kan leiden tot verlies van controle.
9. HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.

ONDERHOUD

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

CALIFORNIA PROPOSITION 65 WAARSCHUWING

Sommige stof die ontstaat door het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden met elektrisch gereedschap kan chemicaliën bevatten, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten.
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen varieert afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen, werkt u in een goed geventileerde ruimte met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SPECIFIEKE REGELS VOOR DE FREESMACHINE

Gebruik het elektrische gereedschap niet voordat u de volgende instructies en de waarschuwingsetiketten hebt gelezen en begrepen.

VEILIGHEID FREESMACHINE

1. Uw freesmachine is ontworpen voor boor-, vingerfrees- en vlakfreesbewerkingen op kleine werkstukken. Het gebruik van de machine voor een ander doel waarvoor deze niet is ontworpen, kan leiden tot ernstig letsel en/of schade aan de machine.
2. Deze machine is uitsluitend bedoeld voor gebruik door goed opgeleid en ervaren personeel. Als u niet bekend bent met de juiste en veilige bediening van het frezen, gebruik deze dan niet voordat u de juiste training en kennis hebt opgedaan.
3. Draag altijd een ANSI Z87.1 -goedgekeurde veiligheidsbril en een gezichtsscherm/stofmasker bij het gebruik van deze machine. Tijdens de werking vliegen er spanen en stof met hoge snelheid rond, die letsel kunnen veroorzaken als ze u raken.
4. Draag GEEN losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in het gereedschap.
5. Monteer de machine stevig op een stabiele werkbank om te voorkomen dat deze verschuift of omvalt.
6. Selecteer het juiste gereedschap voor de taak die u uitvoert. Zorg ervoor dat alle frezen en bits scherp en onbeschadigd zijn. Gebruik GEEN botte of beschadigde gereedschappen. Draai zowel de freeshouder als de frees stevig vast voor gebruik.
7. Gebruik een freesbankschroef (niet meegeleverd) om uw werkstuk stevig vast te klemmen. Houd het materiaal nooit met uw handen vast.
8. Gebruik de juiste snelheid voor de taak en het werkstuk. Hoe harder het werkstuk en hoe groter de freesdiameter, hoe lager de spindelsnelheid moet zijn.
9. Probeer nooit het HOGE/LAGE snelheidsbereik te wijzigen wanneer de machine draait.
10. Laat de machine op snelheid komen voordat u het werkstuk bewerkt. Zet de machine niet aan terwijl de frees in contact staat met het werkstuk.
11. Verwijder de boorkop, de spindelvergrendelingsstang en alle verstelapparaten voordat u de machine start.
12. Zorg te allen tijde voor een evenwichtige houding en leun tijdens de werking niet over de machine heen.
13. Houd altijd vingers en andere lichaamsdelen uit de buurt van de frees wanneer de machine draait om onbedoeld letsel te voorkomen. Probeer nooit werkstukken te verplaatsen terwijl de frees in beweging is.
14. Schakel de machine altijd UIT en trek de stekker uit het stopcontact voordat u de machine reinigt, aanpassingen maakt of hulpstukken verwisselt. Er kunnen onbedoelde starts optreden als het gereedschap is aangesloten tijdens het verwisselen of afstellen van een accessoire.
15. Volg de onderhoudsinstructies voor het reinigen, smeren en afstellen van de machine.
16. Controleer op beschadigde of versleten onderdelen voordat u de machine gebruikt. Controleer de uitlijning van bewegende onderdelen, vastlopen, breuken, onjuiste montage of andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Elk onderdeel dat beschadigd is, moet voor gebruik op de juiste wijze worden gerepareerd of vervangen.

ELEKTRISCHE INFORMATIE

AARDINGSINSTRUCTIES

In the event of a malfunction or breakdown, (In het geval van een storing of defect,) grounding provides the path of least resistance for an electric current and reduces the risk of electric shock. This tool is equipped with an electric cord that has an equipment grounding conductor and a grounding plug. The plug MUST be plugged into a matching outlet that is properly installed and grounded in accordance with ALL local codes and ordinances.

1. Do not modify the plug provided (Wijzig de meegeleverde stekker niet). If it will not fit the outlet, have the proper outlet installed by a licensed electrician.
2. Improper connection (Onjuiste aansluiting) of the equipment grounding conductor can result in electric shock. The conductor with the green insulation (with or without yellow stripes) is the equipment grounding conductor. If repair or replacement of the electric cord or plug is necessary, DO NOT connect the equipment grounding conductor to a live terminal.
3. Check (Controleer) with a licensed electrician or service personnel if you do not completely understand the grounding instructions or whether the tool is properly grounded.
4. Use only three-wire extension cords (Gebruik alleen verlengsnoeren met drie draden) that have three-pronged plugs and outlets that accept the tool's plug. Repair or replace a damaged or worn cord immediately.


In all cases, make certain the outlet in question is properly grounded. If you are not sure, have a licensed electrician check the outlet.

GUIDELINES AND RECOMMENDATIONS FOR EXTENSION CORDS (RICHTLIJNEN EN AANBEVELINGEN VOOR VERLENGSNOEREN)
When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. The table below shows the correct size to be used according to cord length and ampere rating. When in doubt, use a heavier cord. The smaller the gauge number, the heavier the cord.

1. Examine extension cord before use. (Onderzoek het verlengsnoer voor gebruik.) Make sure your extension cord is properly wired and in good condition. Always replace a damaged extension cord or have it repaired by a qualified person before using it.
2. Do not abuse extension cord. (Misbruik het verlengsnoer niet.) Do not pull on cord to disconnect from receptacle; always disconnect by pulling on plug. Disconnect the extension cord from the receptacle before disconnecting the product from the extension cord. Protect your extension cords from sharp objects, excessive heat and damp/wet areas.
3. Use a separate electrical circuit for your tool. (Gebruik een apart elektrisch circuit voor uw gereedschap.) This circuit must not be less than a 12-gauge wire and should be protected with a 15A time-delayed fuse. Before connecting the motor to the power line, make sure the switch is in the OFF position and the electric current is rated the same as the current stamped on the motor nameplate. Running at a lower voltage will damage the motor.

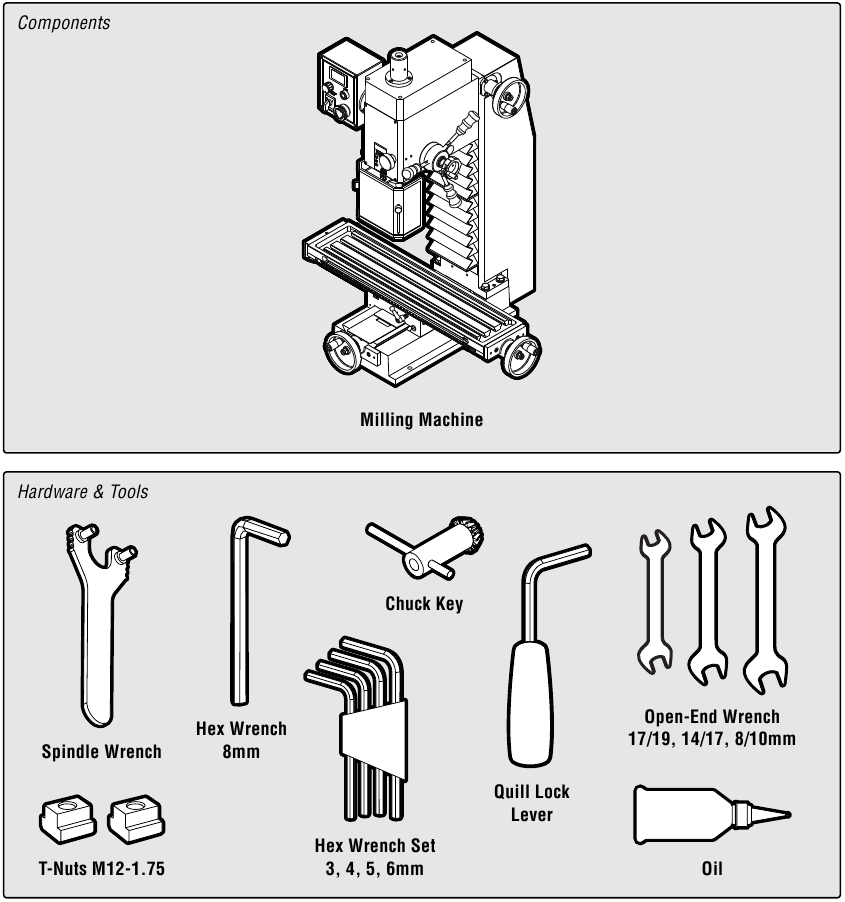

UITPAKKEN & PAKLIJST

UNPACKING (UITPAKKEN)
With the help of a friend or trustworthy foe, such as one of your in-laws, carefully remove the milling machine from the packaging and place it on a sturdy, flat surface. Make sure to take out all contents and accessories. Do not discard the packaging until everything is removed. Check the packing list below to make sure you have all of the parts and accessories. If any part is missing or broken, please contact customer service at 1-800-232-1195 (M-F 8-5 CST), or email techsupport@wenproducts.com.

KEN UW FREESMACHINE

GEREEDSCHAPSDOELEIND

Remove material from your workpiece with your WEN Benchtop Mill. Refer to the following diagrams to become familiarized with all the parts and controls of your milling machine. The components will be referred to later in the manual for assembly and operation instructions.

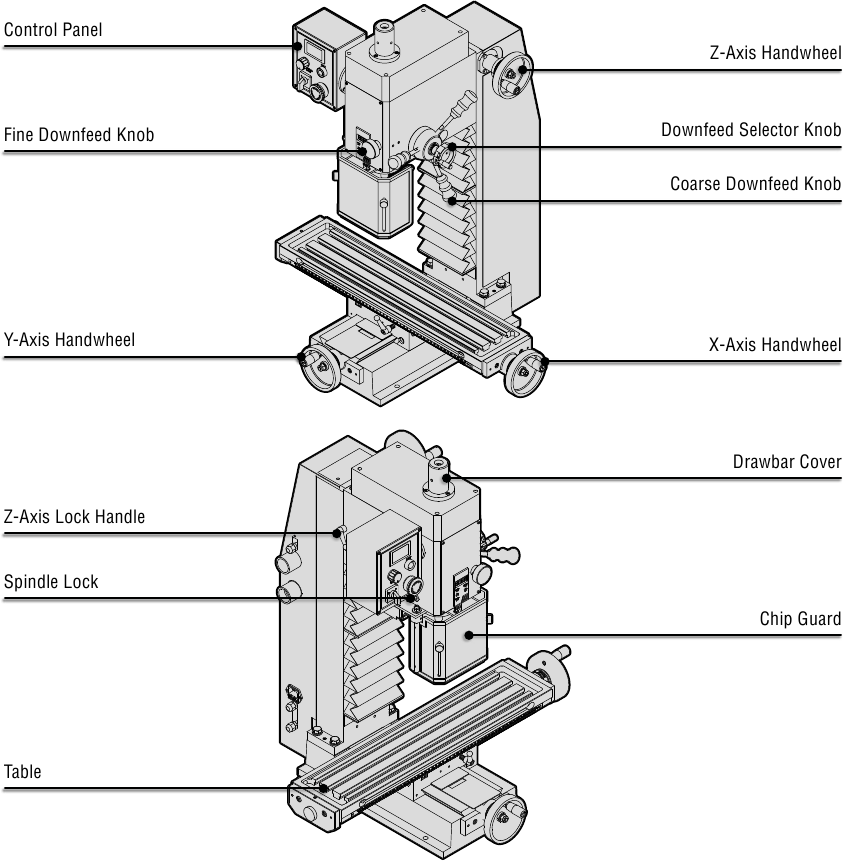

FREESMACHINE

AXES (ASSEN)

	Z-Axis	Up & Down
	X-Axis	Left & Right
	Y-Axis	Front & Back

GEREEDSCHAPSDOELEIND

Remove material from your workpiece with your WEN Benchtop Mill. Refer to the following diagrams to become familiarized with all the parts and controls of your milling machine. The components will be referred to later in the manual for assembly and operation instructions.

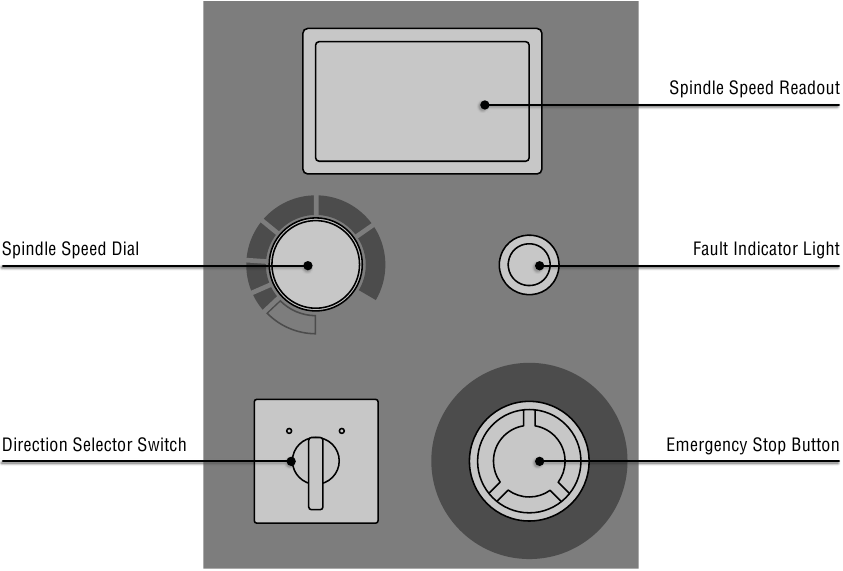

BEDIENINGSPANEEL

MONTAGE & AANPASSINGEN

Om letsel door onbedoelde bediening te voorkomen, dient u ervoor te zorgen dat het gereedschap is uitgeschakeld en losgekoppeld van de stroombron voordat u het gereedschap monteert of aanpassingen maakt.

HET REINIGEN VAN DE OPPERVLAKKEN

Uw gereedschap is beschermd met een laag heavy-duty roestwerende coating. Verwijder de beschermende coating van oppervlakken met een zachte doek, bevochtigd met petroleum (gebruik geen oplosmiddelen op cellulosebasis, zoals verfverdunner of lakverdunner, omdat deze de geverfde oppervlakken beschadigen). Breng een dun laagje machineolie van goede kwaliteit aan op de oppervlakken van de machine om te beschermen tegen roest en corrosie.

MONTAGE OP EEN WERKBLAD

Voor een veilige werking moet de machine stevig op een vlakke, veilige werkbank worden gemonteerd. Plaats de werkbank uit de buurt van direct zonlicht, hoge vochtigheid of stof.

Plaats de machine op het werkblad en laat voldoende ruimte rond de machine over voor tafelbewegingen. Voor een onbeperkte handwielbediening, zorg ervoor dat de dwarsslede en de langsvoeding handwielen voorbij de rand van het werkblad uitsteken. Plaats de machine haaks op het werkblad met behulp van een precisiewaterpas.

Boor vier montagegaten met een diameter van 10 mm in het werkblad (dezelfde grootte als het montagegat van de machine). Monteer de machine met vier MIO-zeskantbouten, acht platte ringen, vier borgringen en vier zeskantmoeren (montagemateriaal niet inbegrepen) (Fig. 2).

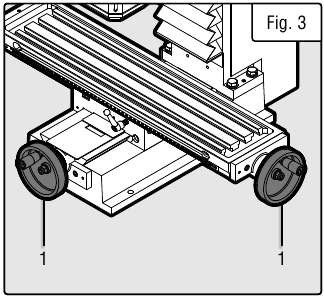

DE HANDWIELEN INSTALLEREN

De twee handwielen zijn in eerste instantie in omgekeerde richting gemonteerd voor transportdoeleinden. Schroef de handwielen los en installeer ze in de juiste richting (Fig. 3 - 1)

VOORBEREIDEN VAN BANKSCHROEVEN OM HET WERKSTUK VAST TE ZETTEN

Een bankschroef (niet inbegrepen) is een cruciaal hulpstuk om uw werkstuk op zijn plaats te houden bij het gebruik van de freesmachine. U kunt een freesbankschroef of een snelbankschroef kopen die geschikt is voor uw werkstuk en freesbewerking. De WEN 33124A 3,5 inch Quick Release Vise is perfect voor het vasthouden van uw werkstukken.

U kunt ook klemmensets gebruiken om de werkstukken aan de werktafel van de machine te bevestigen. Volg de instructies bij uw accessoire voor een correcte installatie en bediening.

Uw machine kan zowel als frees- als als boormachine werken, afhankelijk van het type frees dat is geïnstalleerd. Raadpleeg de onderstaande inleiding voor enkele veelvoorkomende freeshouders en snijgereedschappen die u op uw machine kunt installeren.

FREESHOUDER

De twee meest voorkomende snijgereedschappen voor de freesmachine zijn boren en vingerfrezen. Boren worden op hun plaats gehouden door boorkoppen (één inbegrepen), terwijl vingerfrezen op hun plaats worden gehouden door ofwel spantangen ofwel vingerfreeshouders (niet inbegrepen). Gebruik de geschikte houder voor uw snijbeitel. De schachtconus is R8.

• Boorkoppen De meegeleverde boorkop is ALLEEN in staat om boren vast te houden voor boorbewerkingen. Hij is NIET in staat om freesbeitels vast te houden. Voor vingerfrezen of vlakfrezen zijn spantangen of vingerfreeshouders nodig.
• Spantangen (niet inbegrepen) Spantangen zijn korter dan vingerfreeshouders om meer verticaal werkgebied mogelijk te maken. Ze zetten de vingerfrees helemaal rond de schacht vast om een betere grip te bieden. Ze zijn ook goedkoper dan vingerfreeshouders. De WEN 33182A 8-delige imperiale stalen spantangenset is een geweldige set om u op weg te helpen.
• Vingerfreeshouders (niet inbegrepen) Vingerfreeshouders zijn langer dan spantangen, zodat de frees dichter bij de werktafel van de machine kan komen. De vingerfrees wordt in de houder vastgezet met een stelschroef die op de platte schacht van de vingerfrees rust. Het verwisselen van vingerfrezen is gemakkelijker op een vingerfreeshouder. Ze zijn ook robuuster dan spantangen en slijten minder snel.

Spantangen, vingerfreeshouders en boorkoppen worden in de spindel gehouden door de trekstang (onderdeelnr. .2-46). De trekstang wordt van de bovenkant van de spindel aangedraaid en loopt door de spindel naar de houder/kop. Zorg er bij het aandraaien van de trekstang voor dat deze goed vastzit in de spindeldraden, maar draai hem niet te strak aan.

SNIJGEREEDSCHAPPEN

Een vingerfrees is het meest voorkomende type snijgereedschap voor de freesmachine. Terwijl een boor alleen plonsneden in de verticale richting kan maken, kan een vingerfrees vanaf de zijkant van het werkstuk snijden. Sommige kunnen ook plonsneden maken.

• Vingerfrezen Vingerfrezen kunnen worden ingedeeld in midden-snijdende en niet-midden-snijdende frezen. In een midden-snijdende frees komen de spiraalgroeven samen in het midden op de punt van de vingerfrees. Hierdoor kan de frees in het werkstuk worden geplonsd, net als bij een boormachine. In een niet-midden-snijdende frees komen de spiraalgroeven niet samen op de punt, waardoor er een opening is zonder spiraalgroeven in het midden. De niet-midden-snijdende frees kan alleen vanaf de zijkant van het werkstuk snijden. Het wordt aanbevolen om midden-snijdende frezen te gebruiken vanwege hun snijveelzijdigheid.
  Vingerfrezen kunnen ook worden ingedeeld in 2-spiraalgroef en 4-spiraalgroef vingerfrezen, geïdentificeerd door het aantal spiraalgroeven op de punt van de frees. Over het algemeen worden 2-spiraalgroef vingerfrezen gebruikt voor het maken van grotere sneden of bij het snijden van zachte metalen zoals aluminium, omdat er meer ruimte is tussen de spiraalgroeven om grotere spanen te verwijderen. 4-spiraalgroef vingerfrezen kunnen een betere afwerking produceren omdat er twee keer zoveel snijranden zijn, die elk minder materiaal verwijderen. Deze vingerfrezen worden vaker gebruikt op harder metaal zoals staal en messing.
• Boren Boren kunnen op de freesmachine worden gebruikt om als boormachine te functioneren. Boren zijn echter niet ontworpen om vanaf de zijkanten te snijden, omdat ze niet zijn gebouwd om de zijdelingse krachten te weerstaan die worden uitgeoefend door zijwaarts snijden. GEBRUIK GEEN BOOR IN PLAATS VAN EEN VINGERFREES.

DE BOORKOP VERWIJDEREN

De boorkop en de conische schacht zijn vooraf geïnstalleerd op uw freesmachine. Om de boorkop te vervangen door een spantang of vingerfreeshouder, volgt u de onderstaande stappen voor het verwijderen van de boorkop. Bedek de tafel met een reservehanddoek of -doek om te voorkomen dat deze beschadigd raakt, voor het geval er onderdelen of beitels op de tafel vallen.

1. Zorg ervoor dat de machine is losgekoppeld om onbedoeld starten te voorkomen.
2. Verwijder de 3 zeskantbouten die de trekstangdop (Fig. 4 - 1) aan de kop vastmaken.

3. Zet de spindel (Fig. 5 - 1) van onderaf vast met de spindelsleutel en draai de trekstang van bovenaf los met behulp van de 8 mm zeskantsleutel en draai de trekstang slechts één volledige slag tegen de klok in.

   OPMERKING: Draai de trekstang niet volledig uit de spindel. Als u dit doet voordat u hem in de volgende stap met een hamer slaat, kan dit de schroefdraad op zowel de trekstang als de as beschadigen.
4. Tik met een rubberen of koperen hamer op de bovenkant van de trekstang om de conus van de boorkop los te maken.
5. Houd de boorkop vast terwijl u de trekstang volledig losdraait. Zodra de trekstang is losgedraaid, verwijdert u de boorkop voorzichtig uit de spindel.

DE BOORKOP / SPANTANG / VINGERFREESHOUDER INSTALLEREN

1. Zorg ervoor dat de machine is losgekoppeld om onbedoeld starten te voorkomen.
2. Lijn de spiebaan van de kop/spantang uit met de pin in de spindelconus. Druk de kop/spantang stevig in de spindelconus om deze vast te zetten.
3. Houd de kop/spantang in de spindel en steek de trekstang van bovenaf in de spindel. Draai de spindel in de kop/spantang en draai de trekstang handvast aan.
4. Gebruik de 8 mm zeskantsleutel in de trekstang en de spindelsleutel in de spindel om de trekstang stevig vast te draaien.

DE TAFELVERPLAATSING AANPASSEN

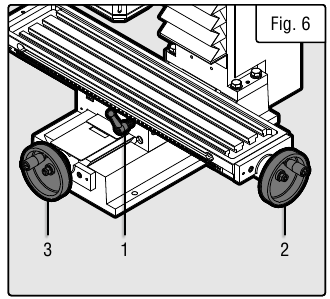

De werktafel van de freesmachine kan langs de X-as en Y-as worden versteld om de snijlocatie nauwkeurig te regelen. De meter op elk handwiel geeft de verplaatsingsafstand aan.

1. Om de tafel langs de longitudinale (X) as (links en rechts) te bewegen, maakt u de vergrendelingshendel van de longitudinale voeding los (Fig. 6 - 1), schakelt u het dwarsslede handwiel (Fig. 6 - 2) in met de koppelingstanden en draait u aan het longitudinale handwiel. Draai de vergrendelingshendel van de longitudinale voeding vast om de longitudinale verplaatsing te vergrendelen.

2. Om de tafel naar voren en naar achteren langs de dwars (Y) as te bewegen, maakt u de vergrendelingshendel van de dwarsvoeding los en draait u aan het dwarsslede handwiel (Fig. 6 - 3). Draai de vergrendelingshendel van de dwarsvoeding vast om de dwarsverplaatsing te vergrendelen.

OPMERKING: De vergrendelingshendel kan naar buiten worden getrokken en op de schroef worden verplaatst als de hendel niet volledig kan worden gedraaid vanwege interferentie met een ander onderdeel.

DE SPINDELDIEPTE AANPASSEN

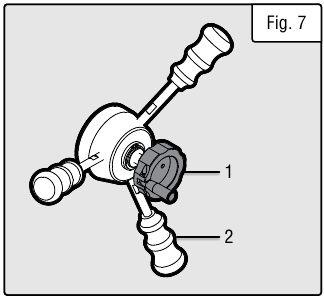

Voor normale toevoer moet de keuzeknop voor neerwaartse voeding (Fig. 7 - 1) los en uitgeschakeld zijn. Draai aan de neerwaartse voedingshendels (Fig. 7 - 2) om de kop omhoog of omlaag te brengen. Gebruik de digitale diepte uitlezing aan de voorkant van de machine om de snijdiepte af te lezen.

Voor fijne toevoerinstelling (tot 0,001 inch incrementeel), draait u de keuzeknop voor neerwaartse voeding met de klok mee (Fig. 8 - 1) totdat deze vastzit. Draai vervolgens aan de fijne neerwaartse voedingsknop (Fig. 8 - 2) om fijne aanpassingen aan de positie van de kop te maken. Gebruik de digitale diepte uitlezing aan de voorkant van de machine om de snijdiepte af te lezen.

OPMERKING: De spindel is uitgerust met een dieptevergrendeling. Om de dieptevergrendeling in te schakelen, steekt u de 8 mm zeskantsleutel in de dieptevergrendeling en draait u met de klok mee totdat deze vastzit en is ingeschakeld. Om de spindeldieptevergrendeling uit te schakelen, steekt u de 8 mm zeskantsleutel in en draait u de spindeldieptevergrendeling tegen de klok in totdat deze los zit en de spindel soepel kan bewegen met de normale of fijne neerwaartse voedingshendels. Wees u ervan bewust dat u niet moet proberen de spindeldiepte aan te passen terwijl de spindeldieptevergrendeling is ingeschakeld, omdat dit extreme schade aan de spindel kan veroorzaken.

DE HOOGTE VAN DE KOP AANPASSEN

De kop op uw frees kan omhoog en omlaag worden versteld om korte of hoge werkstukken te kunnen verwerken en stelt u in staat om tijdens het project van gereedschap te wisselen. Het zwaluwstaartontwerp zorgt voor een nauwkeurige Z-as beweging waardoor u uw werkstuk uitgelijnd kunt houden bij het wijzigen van de hoogte van de kop of het wisselen van gereedschap.

1. Zorg ervoor dat de machine is losgekoppeld om onbedoeld starten te voorkomen.

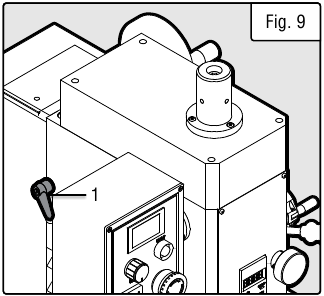

2. Maak de Z-as vergrendelingshendel los (Fig. 9 - 1).

3. Draai aan het Z-as handwiel (Fig. 10 - 1) om de hoogte van de kop aan te passen. Draai het handwiel met de klok mee om de kop omhoog te brengen en tegen de klok in om hem omlaag te brengen. Elke volledige rotatie van het handwiel verplaatst de kop 0,05".

4. Vergrendel de Z-as vergrendelingshendel zodra de kop op de gewenste hoogte is ingesteld.

HET BEPALEN VAN DE SNELHEIDSINSTELLINGEN

De geschikte bedrijfssnelheid is afhankelijk van de grootte en het materiaal van het werkstuk. Gebruik over het algemeen hogere snelheden voor het snijden van zachtere materialen en kleinere gaten; gebruik lagere snelheden voor het snijden van hardere materialen en grotere gaten.

Uw machine heeft een bereik van 100 - 2000 RPM. Gebruik de spindelsnelheidsknop (Fig. 11 - 1) op het bedieningspaneel om het gewenste snelheidsbereik te selecteren.

Uw machine is ook uitgerust om in de voorwaartse en achterwaartse richting te draaien. Draai de richtingskeuzeknop (Fig. 11 - 2) naar voorwaarts of achterwaarts om de gewenste richting te kiezen.

Verander de richtingskeuzeknop niet wanneer de machine draait! Draai de snelheidsbereikknop altijd naar 0 voordat u de richtingskeuzeknop naar uit of de andere richting draait.

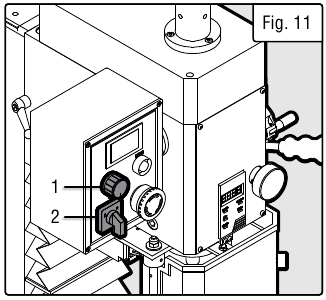

AAN / UIT ZETTEN EN DE SNELHEID AANPASSEN

De snelheidsaanpassingsknop aan de voorkant van het bedieningspaneel (Fig. 12 - 1) zet de machine AAN en UIT en past de snelheid aan binnen het mogelijke snelheidsbereik van de unit.

1. Zorg er altijd voor dat de snelheidsaanpassingsknop in de stand UIT staat voordat u de machine aansluit
2. Laat de noodstopknop (E-Stop switch) (Fig. 12 - 2) los door de knop met de klok mee te draaien, waardoor de knop naar buiten kan springen.
3. Selecteer een richting waarin de spindel moet draaien (Fig. 12 - 3).
4. Zet de machine AAN door de knop met de klok mee te draaien. Er is een "klik" te horen wanneer de motor wordt ingeschakeld, maar de spindel draait pas wanneer de knop verder met de klok mee wordt gedraaid.
5. Draai de knop LANGZAAM verder en laat de snelheid toenemen.

   Het is cruciaal om de snelheid langzaam aan te passen, anders loopt u het risico de tandwielen te beschadigen.
6. Geef de machine voldoende tijd om op te starten tot de bedrijfssnelheid voordat u het snijgereedschap in het werkstuk laat zakken. De huidige snelheid wordt weergegeven op het LED-snelheidsdisplay (Fig. 1 2 - 4).
7. Om de machine uit te schakelen, draait u de snelheidsaanpassingsknop LANGZAAM tegen de klok in totdat er een "klik" te horen is en de knop naar de 0-positie wijst, en draait u vervolgens de richtingskeuzeknop naar de UIT-stand. Druk voor een noodstop de noodstopknop (E-Stop button) in (Fig. 12 - 2). Zorg ervoor dat u de snelheidsaanpassingsknop en de richtingskeuzeknop altijd terugzet in de UIT-stand, zodat u niet het risico loopt de machine per ongeluk te starten wanneer de noodstopknop wordt losgelaten.

WERKING

Om ernstig letsel te voorkomen, moet u ervoor zorgen dat alle waarschuwingen en instructies zijn gelezen en begrepen voordat u dit gereedschap gebruikt.

Draag altijd een ANSI Z87.1-goedgekeurde oogbescherming en een gezichtsscherm/stofmasker bij het gebruik van deze machine. Spanen en stof vliegen tijdens het gebruik met hoge snelheid rond en kunnen letsel veroorzaken als ze u raken.

VOORAFGAAND AAN DE WERKING

Controleer of aan de volgende eisen is voldaan voordat u de machine aansluit:

• De roestwerende bescherming is van de machine verwijderd.
• Alle obstakels zijn verwijderd uit de machineomgeving en van de werktafel.
• Alle afstelgereedschappen (boorkopsleutel, stang, steeksleutels) zijn van de machine verwijderd.
• De frees is correct geïnstalleerd en vastgedraaid in de houder.
• Het werkstuk is correct vastgezet in een machineklem of snelklem (niet meegeleverd).
• De positie van het werkstuk is op de X- en Y-as aangepast aan uw taak.
• De beschermkap is in positie.
• U draagt een ANSI Z87.1-goedgekeurde oogbescherming en een gezichtsscherm/stofmasker.

BOOR-/FREESWERKZAAMHEDEN

1. Installeer de juiste houder/boorkop en freesbeitel. Draai ze goed vast.
2. Draai de snelheidsregelknop langzaam (Fig. 12 - 1) om de machine in te schakelen en stel deze in op de juiste snelheid. Wacht een paar seconden totdat de machine op volle snelheid is.

   Schakel de machine niet in terwijl de frees in contact staat met het werkstuk.
3. 1. BOORWERKZAAMHEDEN. Trek de toevoerhendel naar u toe om de frees in het werkstuk te laten zakken. Gebruik de digitale diepteaflezing aan de voorkant van het apparaat om de diepte van de snede te bepalen.
   2. FREESWERKZAAMHEDEN. Trek de toevoerhendel naar u toe om de frees naar de gewenste diepte te laten zakken en draai de spindeldiepvergrendeling vast. Draai aan de handwielen om een snede langs de X- of Y-as te maken.
      OPMERKING: Maak uw snede in verschillende progressieve gangen in plaats van te proberen te veel materiaal in één gang te verwijderen.
4. Wanneer de snede voltooid is, verwijdert u de frees van het werkstuk.
5. Draai de snelheidsregelknop naar de OFF (UIT) positie. Wacht tot de frees volledig tot stilstand is gekomen en breng de kop helemaal omhoog naar de bovenste positie.

OVERBELASTINGSBEVEILIGING

De overbelastingsbeveiliging schakelt de machine automatisch uit tijdens een overbelasting. Wanneer dit gebeurt, licht het gele overbelastingslampje op de rechter schakelkast op.
De machine kan overbelast raken als de toevoersnelheid te hoog is of als de snijdiepte te groot is. Wanneer dit gebeurt, draait u de snelheidsregelknop naar de OFF (UIT) positie. Wacht een paar minuten om de motor te laten afkoelen en start de machine opnieuw. Verlaag deze keer de toevoersnelheid en snijdiepte om te voorkomen dat de motor opnieuw overbelast raakt.

ONDERHOUD

Om ongelukken te voorkomen, moet u ervoor zorgen dat de aan/uit-schakelaar in de OFF (UIT) positie staat en dat u de stekker van het gereedschap uit het stopcontact haalt voordat u het schoonmaakt of onderhoud uitvoert. Onderhoud aan het gereedschap moet worden uitgevoerd door een gekwalificeerde technicus.

ALGEMEEN ONDERHOUD

1. Inspecteer vóór elk gebruik de algemene staat van het gereedschap. Controleer op:
   • Losse hardware,
   • Verkeerde uitlijning of vastlopen van bewegende delen,
   • Beschadigd snoer/elektrische bedrading,
   • Gebarsten of gebroken onderdelen, en
   • Elke andere aandoening die de veilige werking kan beïnvloeden.
2. Veeg het gereedschap na elk gebruik af met een zachte doek. Laat geen water in het gereedschap komen. Reinig de werktafel en breng een kleine hoeveelheid universele machineolie aan om de werktafel te beschermen.
3. Houd de bovenste ventilatieopeningen vrij van stof en vuil om te voorkomen dat de motor oververhit raakt.
4. Bewaar het gereedschap op een schone en droge plaats, buiten het bereik van kinderen.

ONDERHOUD FREES & CONISCHE SCHACHT

Gebruik een doek om uw handen te beschermen tijdens het hanteren of installeren van de frees om letsel te voorkomen. Houd de conische schacht en freesschacht schoon. Gebruik altijd scherpe frezen; niet gebruiken als de frees bot of beschadigd is. Bewaar de frees en houder na gebruik in een houten of plastic doos om de conditie te behouden.

SMERING

Om een soepele werking van de machine te garanderen, houdt u de bewegende contactoppervlakken gesmeerd. Vul de meegeleverde oliefles met smeerolie ISO 68 of SAE 20W non-detergent olie en injecteer de olie voor gebruik op de contactoppervlakken.

• Glijvlak van basis en zadel
• Glijvlak van zadel en werktafel
• Glijvlak van kolom en kegelcentrum
• Glijvlak van kolom en kop.

Breng vervolgens lichtgewicht smeervet op lithiumbasis aan op de volgende onderdelen.

• X-as toevoerleiding (zadel)
• Y-as toevoerleiding (werktafel)
• Z-as toevoer tandheugel (kolom)

Om ongelukken te voorkomen, moet u ervoor zorgen dat de aan/uit-schakelaar in de OFF (UIT) positie staat en dat u de stekker van het gereedschap uit het stopcontact haalt voordat u het schoonmaakt of onderhoud uitvoert. Onderhoud aan het gereedschap moet worden uitgevoerd door een gekwalificeerde technicus.

GIBS AANPASSEN

De gib fungeert als een schuifinterface tussen twee schuifvlakken. De gibs zijn vooraf afgesteld door de fabrikant en behoeven pas na ongeveer een jaar gebruik te worden aangepast. Om de mechanische precisie te behouden, moet de gib worden aangepast om de juiste druk tussen de twee schuifvlakken te behouden. Controleer en pas de gibs elk jaar aan, vaker bij intensiever gebruik.

Er zijn 4 gibs op deze machine. Raadpleeg de exploded view en de onderdelenlijst om de onderstaande gibs te vinden:

• X-as gib (onderdeelnr. 33075-409), tussen de basis en het schuifoppervlak van de zitting.
• Y-as gib (onderdeelnr. 33075-424), tussen de zitting en het schuifvlak van de werktafel.
• Z-as gib (onderdeelnr. 33075-216), tussen de kolom en het schuifvlak van de kop.

1. Zorg ervoor dat de bijbehorende rijvergrendelingsknoppen los zitten.
2. Zoek de respectievelijke gib-schroeven, er zit er één aan elk uiteinde van de gib. Draai de ene schroef los en draai de andere evenveel aan met een platte schroevendraaier.
3. Test de verplaatsing van de werktafel of kop om een soepele, maar niet te strakke beweging te garanderen.

GIDS VOOR PROBLEEMOPLOSSING

Stop onmiddellijk met het gebruik van de generator als een van de volgende problemen zich voordoet of als er een risico is op ernstig persoonlijk letsel. Als u vragen heeft, neem dan contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 uur CST), of e-mail naar techsupport@wenproducts.com.

Om accessoires voor uw gereedschap te kopen, gaat u naar WENPRODUCTS.COM

8-delige 2-fluit HSS-vlakfrees set voor freesmachines Model 33108A
8-delige imperiale stalen spantang set voor R8 metalen freesmachines Model 33182A
3,5-inch snelspanbankschroef voor freesmachines, kolomboormachines en werkbanken Model 33124A

Voor vervangende onderdelen gaat u naar WENPRODUCTS.COM

Heeft u vragen over het product? Technische ondersteuning nodig?
Neem gerust contact met ons op:
1-800-232-1195 (ma-vr 8.00-17.00 uur CST)
TECHSUPPORT@WENPRODUCTS.COM

Referenties

• WEN - Shop Generators, Woodworking Tools, and Power Tools — WEN Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WEN 33075, 33075T - 11-Amp Variable Speed 16-Inch Benchtop Freesmachine Handleiding

Beschikbare talen
