Pecron P500, P600 - Handleiding Draagbaar Powerstation
Introductie
De P500/P600 is een draagbare, multifunctionele batterij-gevoede/zonnegenerator. Hij is licht van gewicht, heeft een grote capaciteit en is volledig geschikt. Hij biedt u gemakkelijke toegang tot stroom wanneer u niet op het elektriciteitsnet bent aangesloten. De P500/P600 kan op grote schaal worden gebruikt op het gebied van mobiel werken, buitenrecreatie, kamperen, reddingsoperaties, milieubescherming, noodcommunicatie, back-up bij stroomuitval, enzovoort.
P500/P600 Outdoor Draagbaar Powerstation Highlights:
110V/60Hz Pure Sinusgolf AC output
DC12V10A output
USB QC3.0*2 (5V3A 9V2.5A) AC output
USB-C*2 (5~9V3A 12V2.25A) AC output
LED Noodverlichting
Drievoudig Opladen
Ingebouwde MPPT Laadregelaar
Lees de gebruikershandleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar het aankoopbewijs als aankoopbewijs voor eventuele garantieclaims.
Technische Specificaties
| Modelnummer | P500 | P600 |
| Nominaal vermogen | 500W | 600W |
| Piekvermogen | 1000W | 1200W |
| Uitgangsspanning | AC 220V/50Hz Pure Sinusgolf DC12-14V10A USB QC3.0*2 (5V3A 9V2.5A) USB-C*2 (5~9V3A 12V2.25A) | |
| Batterijcapaciteit | 388.5Wh(25.9V15Ah) | 578Wh(25.2V22.95Ah) |
| Batterijtype | Lithium-ion | |
| Oplaadtijd | 3~4u | 2~3u |
| Laadspanning | 29.4V 5A | DC29.4V 9A(MAX) |
| Auto- en zonne-energie opladen | DC12V sigarettenaansteker / 18V zonnepaneel (open circuit spanning is 22V en de maximale input is 100W) | |
| Bescherming | Overspanning, onderspanning, overtemperatuur, overbelasting, kortsluiting | |
| Werktemperatuur | 0℃~45℃ voor (opladen) | |
| -20℃~45℃ voor (ontladen) | ||
| LED-licht | LED 2W | |
| Productafmetingen | L280*B152*H225mm | |
| Netto gewicht | 10.8lbs(4.9Kg) | 13lbs(5.9Kg) |
Functie Instructie
Lees de instructie van functies zorgvuldig door voor gebruik om schade aan het apparaat en de aangesloten apparaten te voorkomen.
Paklijst
- Oplaadadapter
- Oplaadkabel
- Accessoiretas
- Gebruikershandleiding

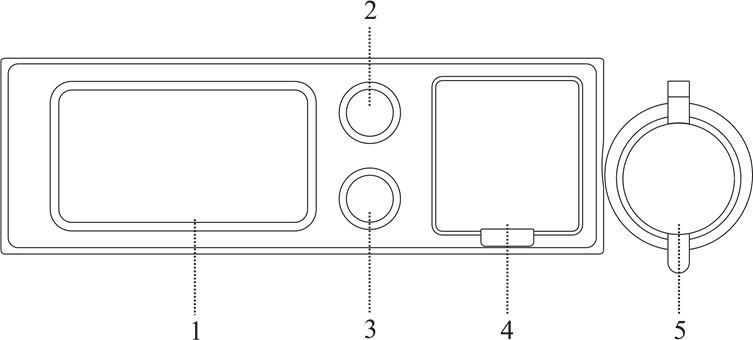

Functies van Elk Onderdeel
| Onderdelen | Functies |
| 1 | LCD-scherm (weergegeven als figuur 4) |
| 2 | DC Output Switch: Houd de DC-schakelaar een tijdje ingedrukt, de USB-poorten en DC12V-aansluiting worden geactiveerd, tegelijkertijd toont het LCD-scherm het batterijniveau, de geschatte ontlaadtijd (u), het ontlaadvermogen (belasting) (weergegeven als figuur 1). Druk op de DC-schakelaar om de ontlaadspanning weer te geven; Houd de DC-schakelaar een tijdje ingedrukt om de USB-poorten en de DC 12V-aansluiting te deactiveren  DC DISPLAY SCHERM FIGUUR 1 |
| 3 | AC Output Switch: Houd de AC-schakelaar een tijdje ingedrukt om de AC-output te activeren, tegelijkertijd toont het LCD-scherm het batterijniveau, het laadpercentage, de geschatte ontlaadtijd (u), het ontlaadvermogen (belasting) (weergegeven als figuur 2). Druk op de AC-schakelaar om de ontlaadspanning en PF-waarde weer te geven (weergegeven als figuur 3).
|
| 3.1 | Reset: In geval van een crash of abnormale weergave, houd de AC-schakelaar 14 seconden ingedrukt om te resetten. |
| 4 | USB QC3.0-poorten: Ondersteunen 5V / 9V snel opladen. 5V voor maximaal 3A of 9V voor maximaal 2.25A. Met overbelasting- en kortsluitbeveiliging. |
| USB-C-poorten: Ondersteunen 5V / 9V / 12V snel opladen. 5V/9V voor maximaal 3A, of 12V voor maximaal 2.25A. Met overbelasting- en kortsluitbeveiliging. | |
| 5 | DC 12V-aansluiting: Ondersteunt 12 ~ 14V DC-output met een maximale outputstroom van 10A. Met overbelasting- en kortsluitbeveiliging. |

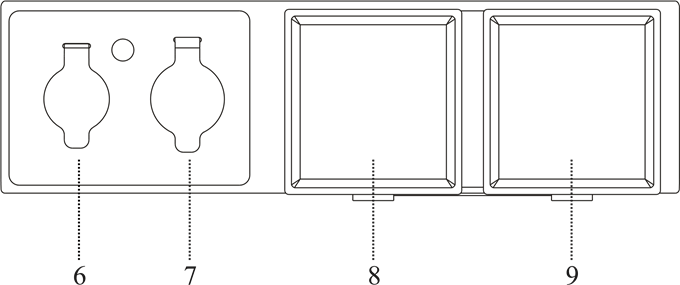

| Onderdelen | Functies |
| 6 | DC5521 Input: Ondersteunt brede spanning 12V/18V auto-opladen en zonne-energie opladen (MPPT laadregelaar), met een maximale input van 100 watt. |
| 7 | DC GX16-4 Input (1, 2 zijn positief; 3, 4 zijn negatief): Ondersteunt 16mm vierpins luchtvaartstekker voor DC-opladen (29.4V 9A max) |
| 8 | AC Output Socket: wanneer het apparaat aan staat, kan het 110V AC output produceren. |
| 9 | AC Output Socket: wanneer het apparaat aan staat, kan het 110V AC output produceren. |

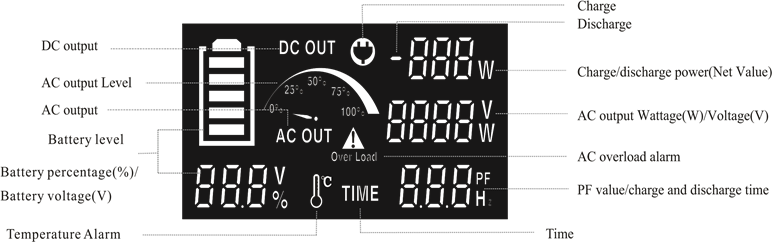

LCD Intelligentie Display
Figuur 4 (Intelligentie Display)
DC output: Wanneer de DC-output is ingeschakeld, toont het LCD-scherm "DC OUT", en de USB-poorten, 12V DC Socket werken.
AC output niveau: Het toont het huidige laadpercentage van de maximale AC-output, 100% is volledig geladen.
AC output: Wanneer de AC-output is ingeschakeld, toont het scherm "AC OUT", en het zal in staat zijn om 110V AC output te produceren.
Batterijniveau: Het toont de resterende batterij, elk raster vertegenwoordigt 20% van de totale batterijcapaciteit; en het zal in een marquee-stijl knipperen tijdens het opladen, en stoppen met knipperen wanneer het volledig is opgeladen; Het batterijpictogram begint te knipperen wanneer het apparaat minder dan 10% batterij heeft, laad het powerstation onmiddellijk op.
Batterijpercentage/batterijspanning: Het powerstation reserveert wat stroom om zichzelf te beschermen tegen overmatig ontladen, zelfs als het batterijniveau daalt tot 0%; Wanneer het powerstation is geladen met apparaten met een hoog stroomverbruik, wordt het laagspanningsalarm weergegeven wanneer het batterijniveau daalt tot 10%-20%, laad het powerstation onmiddellijk op.
Temperatuuralarm: Wanneer de temperatuur te hoog is, schakelt het powerstation alle outputs uit en hoort u vijf "di"-tonen; Het powerstation hervat het werk wanneer de temperatuur binnen het werkbereik valt.
Opladen: Wanneer het powerstation wordt opgeladen (AC/DC), toont het LCD-intelligentiescherm
.
Ontladen: Het LCD-intelligentiescherm toont het
pictogram om aan te geven dat er DC-output is.
Oplaad-/ontlaadvermogen: Het scherm toont de netto waarde van de input en output wanneer het powerstation tegelijkertijd wordt opgeladen en ontladen.
AC output wattage/spanning: Wanneer de AC-output is ingeschakeld, worden de geladen wattage (W) en spanningsniveaus (V) van het powerstation weergegeven.
AC overbelastingsalarm: Wanneer de totale AC-output het nominale vermogen (500W/600W) overschrijdt,
knippert het kleine pictogram "Over Load" (Overbelasting), en u hoort twee "beep"-tonen, het powerstation schakelt alle AC-outputs uit.
PF-waarde/oplaad- en ontlaadtijd: PF (Power Factor) drukt de verhouding uit van het werkelijke vermogen dat door de belasting wordt opgenomen tot het schijnbare vermogen dat in het circuit vloeit; Het powerstation geeft de PF-waarde weer en berekent de resterende werk-/oplaadtijd (in uren) op basis van de input en/of output power.

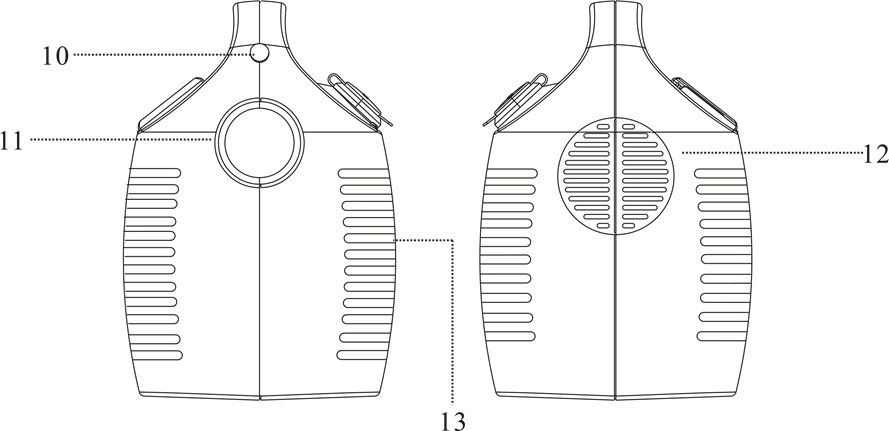

| Onderdelen | Functies |
| 10 | LED Lighting Switch: Druk op de LED-verlichtingsschakelaar om het licht aan/uit te zetten. |
| 11 | LED Light: Het werkvermogen van het LED-licht is 2W, staar niet rechtstreeks in het licht wanneer het aan is. |
| 12 | Luchtventilatieopeningen |
| 13 | Luchtventilatieopeningen |
Gebruiksrichtlijn
Werkomgeving
| Droog | Gebruik en bewaar het apparaat alleen in een koele en droge omgeving |
| Temperatuur | 0℃~45℃ voor opladen -20℃~45℃ voor ontladen |
| Ventilatie | Houd de luchtventilatieopeningen minstens 20 cm van alle objecten verwijderd om onjuiste luchtstroom te voorkomen |
| Veiligheid | Bewaar, laad of gebruik het apparaat niet in een gebied dat is blootgesteld aan brandbaar of corrosief gas |
Opladen
- Gebruik de originele Pecron-voedingsadapter om op te laden en laat het apparaat niet onbeheerd achter tijdens gebruik. Het wordt aanbevolen om het powerstation zonder belasting op te laden om overmatige verwarming te voorkomen. Steek de oplader eerst in de DC-oplaadpoort om op te laden. Wanneer het apparaat 100% is opgeladen, levert de oplader nog steeds een kleine spanning aan het powerstation via druppellading totdat de indicator groen wordt.
- Wanneer u het apparaat lange tijd niet gebruikt, zorg er dan voor dat u het om de 6 maanden oplaadt. Als het powerstation lange tijd niet is gebruikt, laad het dan volledig op, zelfs als het batterijniveau 100% aangeeft.
AC Output
Het P500/P600 draagbare powerstation ondersteunt alle apparaten met een werkvermogen onder het nominale vermogen. Sommige apparaten hebben echter extra stroom nodig om op te starten; In het algemeen is het startvermogen voor inductieve belastingsapparatuur (bijv. motor, compressor, boor, fluorescentielampen) 3~8 keer hoger dan het nominale vermogen. De BMS activeert de overbelastingsbeveiliging en schakelt alle outputs uit als de totale output het werkvermogen overschrijdt.
Bedieningsstappen:
- Schakel de AC-output in.
- Controleer het werkvermogen van uw apparaat en zorg ervoor dat het binnen het nominale vermogen van de P500/P600 ligt. U kunt powerstations met een grotere capaciteit en wattages krijgen van www.pecron.com als de P500/P600 niet aan uw behoeften voldoet.
- Steek de stekker in het AC-stopcontact en schakel uw apparaat in.
- Schakel de AC-output uit na gebruik.
- Laad uw P500/P600 op tijd op wanneer de batterij bijna leeg is.
Wanneer de batterij leeg is, de totale belasting de maximale output overschrijdt (500W voor P500, 600W voor P600) of de temperatuur te hoog is, schakelt het powerstation zichzelf automatisch uit.
Referenties
![www.pecron.com]()
PECRON: Draagbaar Powerstation & Beste Zonnegenerator Kit![www.pecron.com]()
PECRON: Draagbaar Powerstation & Beste Zonnegenerator Kit
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Pecron P500, P600 - Handleiding Draagbaar Powerstation
