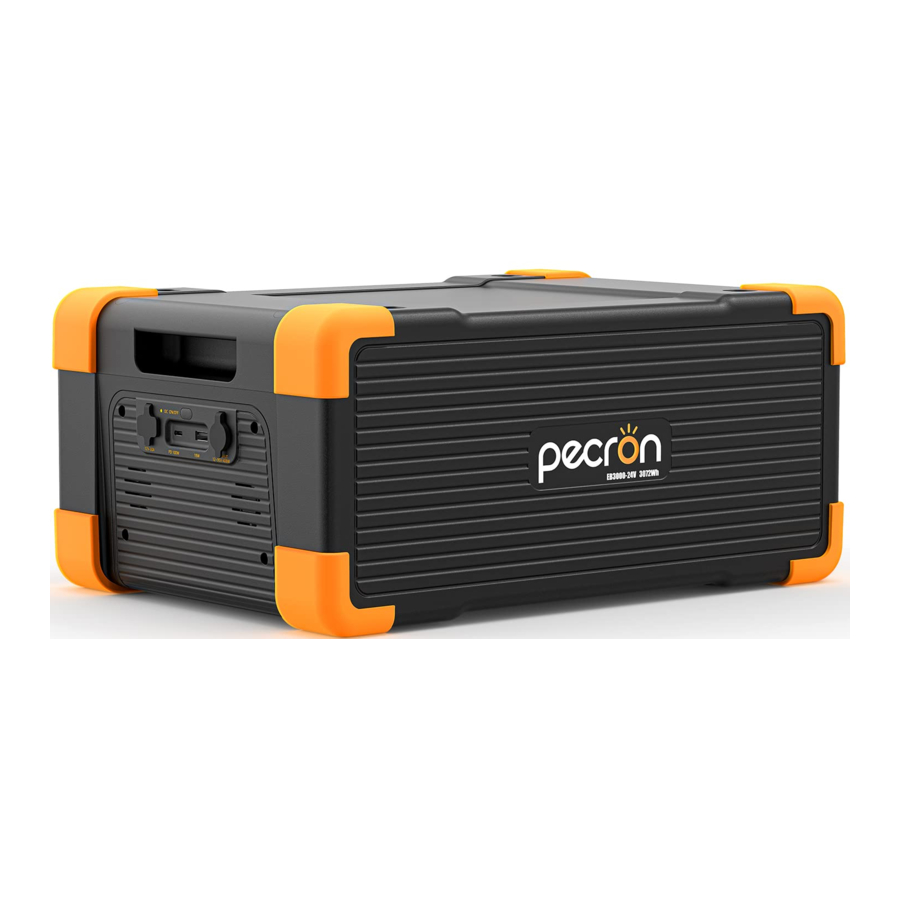

Pecron EB3000-24V - Draagbaar Power Station Handleiding

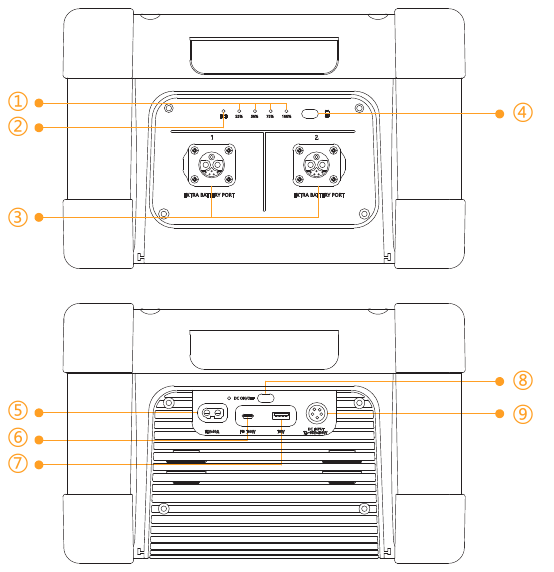

FUNCTIE INTRODUCTIE

1. LED Capaciteitsindicator
2. Indicator onder Cascade Status
3. Batterij Uitbreidingspoort
4. Power Display Schakelaar
5. DC12V XT60 Uitgang
6. USB-C Poorten
7. USB-A Poorten
8. DC Knop
9. DC 12V~95V Oplaadpoort

SPECIFICATIES

Capaciteit (Capacity)	Batterijtype (Battery Type)	Beveiligingen (Protections)	Temperatuur (Temperature)	Afmeting (Dimension)	Netto Gewicht (Net Weight)
3072Wh (25.6V120Ah)	LiFePO4 Batterij Behoudt 80%+ Originele Capaciteit Bij 3500 Cycli	Overspanning, Oververhitting, Overbelasting, Kortsluiting, Zelfherstel	0℃~45℃/32°F~113°F (Opladen) -20℃~45℃/-4°F~113°F (Ontladen)	L17.3*W12.2*H7.8 in L441*W312*H200 mm	Ongeveer 57lb Ongeveer 26kg

OUTPUT SPECIFICATIES

XT60 Output*1	USB-A*1	USB-C*1
DC 12V-30A	(5V,9V,12V, Max 18W)*1	(5V,9V,12V,20V, Max 100W)*1

INPUT SPECIFICATIES

GX16MF-5*1

DC Opladen(12V~95V) Max 400W

CASCADE FUNCTIE

Poort voor Cascade *2 (Port For Cascade *2)

Het kan worden verbonden met apparaten die worden geleverd met DC 24V cascade poort. (It can be connected with devices that come with DC 24V cascade port.)

PAKKETLIJST

pecron EB3000-24V *1	Kabel van XT60 naar Sigaretten poort en 5525 poort *1 (Cable from XT60 to Cigar port and 5525 port *1)	MC4 Solar Oplaadkabel (LSMC4-5GX16) *1 (MC4 Solar Charging Cable(LSMC4-5GX16) *1)	M25 Cascade kabel *1 (M25 Cascade cable *1)
Zonne-kabel met 5521 Connector *1 (Solar Cable with 5521 Connector *1)	Anderson Solar Oplaadkabel *1 (Anderson Solar Charging Cable *1)	Auto oplaadkabel met GX16MF-5 connector *1 (Car charge cable with GX16MF-5 connector *1)	12V Alligator Klemmen *1 (12V Alligator Clips *1)

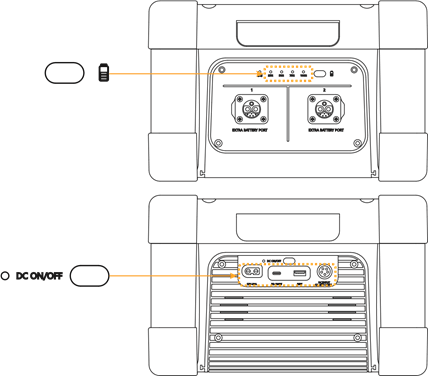

HOE DE EB3000-24V TE GEBRUIKEN

Licht indrukken om de batterijcapaciteit weer te geven (Light press to show battery capacity)

Lang indrukken om DC (USB/XT60 12V) in/uit te schakelen (Long press to turn on/off DC (USB/XT60 12V))

Let op: Het bedrijfstemperatuurbereik van EB3000-24V is -20~45℃. (Note: Operating temperature range of EB3000-24V is -20~45℃.)
Als de bedrijfstemperatuur niet binnen dit bereik ligt, zal het niet werken. (If the operating temperature is not within this range, it will fail to work.)

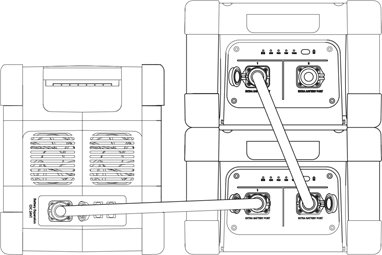

HOE EB3000-24V MET E2000 LFP IN CASCADE TE VERBINDEN

1. Bevestig eerst het batterijvolume voor zowel EB3000-24V als E2000 LFP en zorg ervoor dat hun volumeverchil niet meer dan 10% bedraagt. (First confirm battery volume for both EB3000-24V and E2000 LFP and ensure their volume difference is no more than 10%.) Als het verschil te groot is, duurt het langer voordat de cascade succesvol is. (If the difference is too large, it wil take longer time for cascading successfully.)
2. Verbind de E2000LFP met de poort "1" op EB3000-24V met een 24V cascade verbindingskabel. (Connect the E2000LFP with the port "1" on EB3000-24V with a 24V cascade connecting cable.) (Als u twee externe batterijpakketten wilt aansluiten, kunt u de poort "2" op het eerste batterijpakket aansluiten op de poort "1" op het tweede batterijpakket) ((If you want to connect two external battery pack, you can connect the port "2" on the first battery pack to the port "1" on the second battery pack))

3. Nadat de verbinding is voltooid, betekent rood licht dat de stroomafwijking te groot is en dat de batterij op dit moment in evenwicht wordt gebracht (het verminderen van het batterijverschil tussen E2000 LFP en een extra batterijpakket voordat de cascade wordt uitgevoerd, kan de egalisatietijd verkorten). (After the connection is completed, When the indicator shows red, it means that the power discrepancy is too large, and the battery is being balanced at this time (reducing the battery difference between E2000 LFP and extra battery pack before cascading can reduce the equalization time).)
   Wanneer het display groen is, betekent dit dat de cascade succesvol is en normaal kan worden gebruikt. (When the display light is green, it means that the cascade is successful and can be used normally.)
4. Pas E2000 LFP aan op basis van het aantal aangesloten EB3000-24V batterijpakketten. (Adjust E2000 LFP according to the number of connected EB3000-24V battery packs.)(Als u dit niet aanpast, is de batterij die op het powerstation wordt weergegeven onnauwkeurig. (If you don't adjust accordingly, the battery showed on the power station is inaccurate.) Op dit moment kan het vermogen van een extra batterijpakket worden beschouwd als een som van het batterijvermogen van het powerstation en een extra batterijpakket.) (At this time, the power volume of extra battery pack can be taken as a sum battery volume of the power station and extra battery pack.))

HOE DE CASCADE KABEL TE GEBRUIKEN

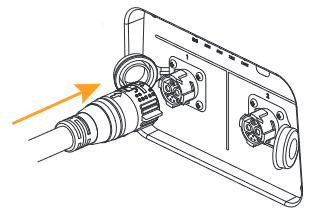

Steek de cascade kabel in: de kant met de pijl wijst naar boven, duw hem naar binnen volgens het gat en steek hem op zijn plaats wanneer u een "klik" hoort. (Insert the cascading cable: the side with the arrow is facing up, push it inwards according to the hole, and insert it in place when you hear a "click".)

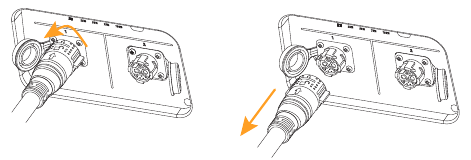

Trek de cascade kabel eruit: houd de uitsteeksels aan beide zijden vast en draai naar links, trek er vervolgens tegelijkertijd uit. (Pull out the cascading cable: hold the protrusions on both sides and turn to the left, then pull out at the same time.)

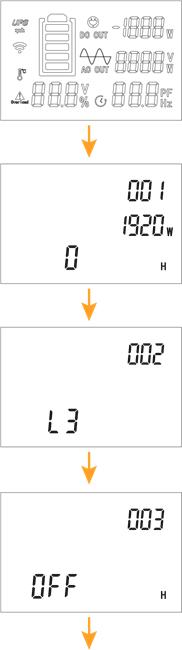

DE STROOMSTERKTE VAN DE E2000 LFP CALIBREREN NA CASCADEREN

Oplossing 1 (sommige machines ondersteunen Oplossing 1 niet, gebruik Oplossing 2)

1. Houd DC zeven seconden ingedrukt in de uit-stand om naar het instellingenmenu te gaan.
2. Onder nummer-001 zie je het aantal extra batterijpakketten, wat standaard 0 is. Dit kan worden ingesteld op basis van het aantal aangesloten batterijpakketten - druk kort op DC om het aantal te verhogen en druk kort op AC om het aantal te verlagen.
3. Houd AC lang ingedrukt om naar proces 002 te gaan, de standaardwaarde is L3, dit betekent schermhelderheid. Druk kort op DC om de helderheid te verhogen of druk kort op AC om de helderheid te verlagen.
4. Houd AC lang ingedrukt om de instelling van item 003 te openen. De standaardwaarde is OFF (UIT), wat de automatische uitschakeltijd van de machine betekent zonder belasting. Druk kort op DC om de tijd te verlengen of druk kort op AC om de tijd te verkorten.
5. Houd AC lang ingedrukt om de instelling van item 004 te openen, de standaardwaarde is 60Hz. Dit is de AC-uitgangsfrequentie, wijzig deze niet.
6. Houd AC lang ingedrukt om de instelling te verlaten. Je ziet het woord SUC als de instelling succesvol is.

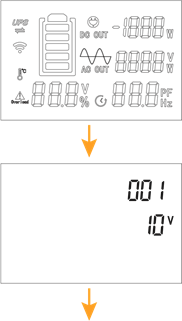

Oplossing 2


De batterijcapaciteit instellen wanneer je slechts één extra batterijpakket aansluit

De batterijcapaciteit instellen wanneer je twee batterijpakketten aansluit.

1. Schakel het powerstation in, het scherm licht op. Druk vervolgens tegelijkertijd op de DC- en AC-knoppen, het batterijframe knippert. Dubbelklik vervolgens snel op de AC-knop om de instellingen te openen.
2. Instelling-001 is nu zichtbaar, de standaardwaarde is 10 (dit is voor spanningskalibratie, wijzig dit niet)
3. Houd AC lang ingedrukt om naar 002 te gaan (dit is voor 0-stroomkalibratie, wijzig dit niet)
4. Houd AC lang ingedrukt om naar 003 te gaan, de standaardwaarde is 10 (dit is voor stroomkalibratie, wijzig dit niet)
5. Houd AC lang ingedrukt om naar 004 te gaan, de standaardwaarde is 1920Wh. Je kunt dit wijzigen naar de batterijcapaciteit na aansluiting met extra batterijpakketten. Druk kort op DC om het knipperende nummer te wijzigen en druk kort op AC om de batterijcapaciteit te wijzigen.
   Een powerpack is 4992Wh;
   De twee powerpacks zijn 8064Wh.
6. Houd AC lang ingedrukt om naar 005 te gaan, de standaardwaarde is L3, dit betekent schermhelderheid. Druk kort op DC om de helderheid te verhogen of druk kort op AC om de helderheid te verlagen.
7. Houd AC lang ingedrukt om de instelling van item 006 te openen, de standaardwaarde is OFF (UIT), wat de automatische uitschakeltijd van de machine betekent zonder belasting. Druk kort op DC om de tijd te verlengen of druk kort op AC om de tijd te verkorten.
8. Houd AC lang ingedrukt om naar 007 te gaan, de standaardwaarde is 22.0 (het nummer is voor laagspanningsbeveiliging, wijzig dit niet)
9. Houd AC lang ingedrukt om de instelling te verlaten. Je ziet het woord EEP als de instelling succesvol is.

OVERWEGINGEN TIJDENS HET CASCADEREN

1. Beveiliging kan worden geactiveerd als je gedurende langere tijd een hoog vermogen (hoger dan 1500 W) gebruikt bij hoge temperaturen. Om aan je behoeften te voldoen, kun je de zekering vervangen door een exemplaar met een hogere stroomsterkte.
2. Nadat het cascaderen van het powerstation en het batterijpakket is voltooid en de capaciteit van het powerstation is aangepast, laad je het volledig op om de batterijkalibratie te voltooien.

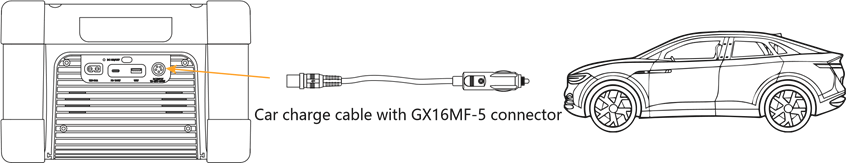

DE EB3000-24V-BATTERIJ OPLADEN VIA EEN VOERTUIG

ZONNE-OPLAADTIJD

pecron 200W

MC4 Zonne-oplaadkabel

200W(×1) Aanbevolen	400W(×2) Aanbevolen
19~20 Uur	10~11 Uur

Opmerking: de bovenstaande gegevens zijn afkomstig uit het laboratorium van Pecron. De werkelijke oplaadtijd is afhankelijk van de weersomstandigheden.

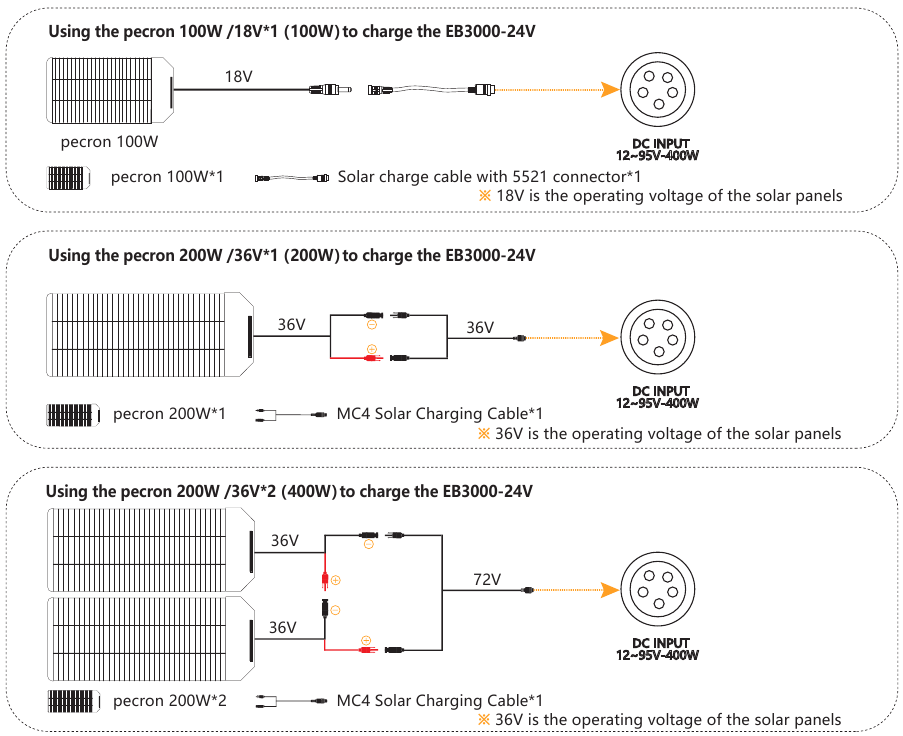

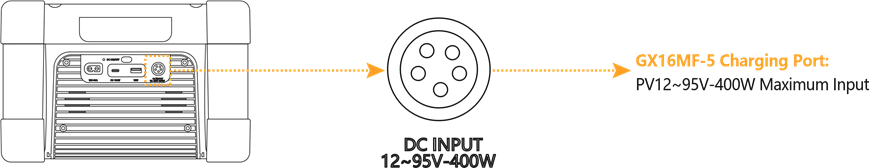

ZONNEPANELEN GEBRUIKEN OM DE EB3000-24V OP TE LADEN

GX16MF-5-oplaadpoort: PV(werkspanning)-bereik 12V~95V, maximaal 400W; VOC (open circuit voltage) van zonnepaneel/array moet minder dan 95V zijn, anders beschadigt dit het apparaat! Sluit niet meer dan twee 36V (AKA 24V) zonnepanelen in serie aan. (18V~36V staat voor Vmp, de werkspanning, van het zonnepaneel)

VEELGESTELDE VRAGEN

Welk type batterij wordt gebruikt in EB3000-24V?

A:EB3000-24V maakt gebruik van een hoogwaardige UL-gecertificeerde LiFePO4-batterij voor auto's.

Met welke modellen kan de EB3000-24V worden gecascadeerd?

A:Momenteel kan EB3000-24V alleen worden gebruikt met E2000 LFP.

Q3:Kan de EB3000-24V afzonderlijk worden opgeladen of ontladen na het cascaderen?
A:Ja, maar het laad-/ontlaadvermogen wordt niet weergegeven op het display van E2000 LFP en dit leidt tot een onjuiste batterijcapaciteit op het batterijdisplay.

Hoe bereken je de looptijd van de EB3000-24V?

A:Looptijd = Totale capaciteit (3072 Wh) * 0,85 (ontladingsdiepte)/Laadvermogen (watt)

Heeft EB3000-24V een ingebouwde MPPT-controller?

A:Ja, EB3000-24V heeft een ingebouwde MPPT-laadcontroller, die 12V-95V (max. 400W) ondersteunt.

Q6:Kan de E2000 LFP na het cascaderen van het EB3000-24V-batterijpakket normaal worden gebruikt zonder instelling?
A:Ja, E2000 LFP kan normaal worden gebruikt zonder batterijkalibratie, maar de batterijcapaciteit die op het display wordt weergegeven, is onnauwkeurig.

Q7:Hoeveel EB3000-24V-batterijpakketten kunnen worden gecascadeerd naar E2000 LFP?
A:Maximaal 2 stuks EB3000-24V kunnen worden gecascadeerd naar E2000 LFP. Met te veel batterijpakketten wordt de interne weerstand laag en de stroom zeer hoog. Als gevolg hiervan zal de zekering van de E2000 LFP doorbranden en zullen de batterijpakketten beschadigd raken.

Hoe bewaar je de EB3000-24V?

Schakel het apparaat uit en bewaar het op een droge, geventileerde plaats bij normale kamertemperatuur. Plaats dit apparaat niet in de buurt van waterbronnen of een natte/vochtige omgeving. Voor langdurige opslag wordt aanbevolen om de batterij elke drie maanden tot 30% te ontladen en weer op te laden tot 60% om de levensduur van de batterij te verlengen.

DISCLAIMER

Lees de gebruikershandleiding zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding op een veilige plaats voor toekomstig gebruik. Het niet opvolgen van de instructies voor een correcte installatie, gebruik en onderhoud van het apparaat kan het risico op ernstig persoonlijk letsel, overlijden of materiële schade vergroten. Zodra u dit apparaat gebruikt, wordt u geacht alle voorwaarden en inhoud van dit document te hebben begrepen, erkend en aanvaard. De gebruiker is verantwoordelijk voor zijn eigen acties en alle gevolgen die voortvloeien uit het niet gebruiken van het apparaat in overeenstemming met de "User Manual" (Gebruikershandleiding), of zoals geautoriseerd in de huidige productliteratuur van Pecron. In overeenstemming met de wet- en regelgeving behoudt Pecron zich alle rechten voor op de uiteindelijke uitleg en om deze algemene voorwaarden op elk moment zonder voorafgaande kennisgeving te wijzigen. In het geval dat er wijzigingen worden aangebracht, worden de herziene algemene voorwaarden onmiddellijk op onze website geplaatst. Bezoek onze website om uzelf op de hoogte te stellen van eventuele wijzigingen.

1. Plaats het apparaat niet in de buurt van een warmtebron, zoals een vuur of een verwarmingsoven.
2. Dompel het niet onder in een vloeistof en stel het apparaat niet bloot aan regen of natte omstandigheden.
3. Gebruik de batterij niet in een sterke statische elektriciteit of elektromagnetische omgeving.
4. Demonteer of doorboor het product op geen enkele manier met scherpe voorwerpen.
5. Kortsluiting kan worden veroorzaakt door: ongedierte dat door draden knaagt; water of andere vloeistoffen die in contact komen met elektrische bedrading.
6. Het is verboden om het te gebruiken als auto-jumpstarter, het kan alleen worden gebruikt om de autobatterij op te laden.
7. Gebruik geen andere accessoires of onderdelen dan die van Pecron. Bezoek onze website www.pecron.com of neem contact op met ons ondersteuningsteam voor een volledige lijst met accessoires en onderdelen.
8. Volg bij het gebruik van dit product strikt de omgevingstemperatuur voor gebruik in de gebruikershandleiding. Als de temperatuur te hoog is, kan de batterij mogelijk zelfontbranden en in vlammen opgaan, wat wijdverspreide schade kan veroorzaken. Als de temperatuur te laag is, zullen de prestaties van de batterij ernstig worden aangetast en voldoet deze mogelijk niet eens aan de normale gebruikseisen.
9. Stapel geen zware voorwerpen op dit product.
10. Blokkeer de ventilatieopeningen niet tijdens gebruik en laat het apparaat niet achter in een niet-geventileerde of stoffige ruimte.
11. Vermijd stoten, vallen en gewelddadige trillingen. Schakel het apparaat onmiddellijk uit en stop het gebruik ervan in geval van een grote impact aan de buitenkant. Maak het apparaat stevig vast tijdens transport om trillingen en stoten te voorkomen.
12. In het geval dat het apparaat per ongeluk in het water wordt ondergedompeld, plaatst u het apparaat in een veilige open ruimte en houdt u afstand van het apparaat totdat het volledig droog is. Het gedroogde apparaat mag niet opnieuw worden gebruikt en moet op de juiste manier worden afgevoerd in overeenstemming met de lokale regelgeving. Als het apparaat vlam vat, gebruik dan de brandblusapparatuur in de volgende aanbevolen volgorde: water of nevel, zand, branddeken, droge chemische stof, koolstofdioxide brandblusser.
13. Veeg het af met een droge doek om het oppervlak van het apparaat schoon te maken.
14. Plaats dit apparaat voorzichtig om te voorkomen dat het product beschadigd raakt door vallen. Als het product beschadigd is door vallen, schakel het apparaat dan onmiddellijk uit en plaats het in een open ruimte, uit de buurt van brandbare stoffen en mensenmassa's, en voer het af in overeenstemming met de lokale wet- en regelgeving.
15. Bewaar dit apparaat op een plaats buiten bereik van kinderen en huisdieren.
