Chamberlain WSLCEV, WSLCEV-P1 - SMART LIGHT SWITCH Handleiding

OVERZICHT

De Smart Light Switch (Slimme Lichtschakelaar) biedt een handige manier om de lichten in uw huis te bedienen. Het kan worden geprogrammeerd om overal te worden bediend met uw smartphone en de Chamberlain MyQ ® App*. De Smart Light Switch (Slimme Lichtschakelaar) is ook compatibel met maximaal 8 Security+ 2.0 ® afstandsbedieningen OF een combinatie van maximaal 8 MyQ ® enabled garagedeuropeners. Dit product wordt NIET aanbevolen voor het bedienen van huishoudelijke apparaten of ventilatoren. Niet voor gebruik met 3-weg of 4-weg schakelaarcombinaties. NIET aanbevolen voor het bedienen van huishoudelijke apparaten of ventilatoren. Niet voor gebruik met 3-weg of 4-weg schakelaarcombinaties.

OPMERKING: De wandplaat wordt niet meegeleverd.

SPECIFICATIES

Om mogelijk ERNSTIG LETSEL of OVERLIJDEN door elektrocutie of brand te voorkomen:

• Schakel de stroom uit bij de zekeringkast of stroomonderbreker VOORDAT u verdergaat.
• De lichtbediening is ALLEEN voor gebruik binnenshuis.
• Installatie en bedrading MOETEN voldoen aan ALLE lokale elektrische voorschriften en bouwvoorschriften.

Dit product kan u blootstellen aan chemicaliën, waaronder lood, waarvan bekend is dat ze in de staat Californië kanker of geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov

INHOUD VAN DE VERPAKKING

WERKINGSWIJZEN

De Smart Light Switch (Slimme Lichtschakelaar) kan worden geprogrammeerd voor de MyQ® app*, een Security+ 2.0® afstandsbediening, of een MyQ® enabled garagedeuropener.

AFSTANDSBEDIENING:
Hiermee kunt u de Smart Light Switch (Slimme Lichtschakelaar) activeren vanaf een afstandsbediening.

OPMERKING: Als uw afstandsbediening al is geprogrammeerd voor uw garagedeuropener, kies dan een andere knop op de afstandsbediening om te programmeren voor de Smart Light Switch (Slimme Lichtschakelaar).

SMARTPHONE BEDIENING:
Hiermee kunt u de slimme lichtschakelaar activeren vanaf uw smartphone of tablet, schema's instellen om uw lichten aan/uit te schakelen op aangepaste tijden, en meldingen ontvangen wanneer uw licht aan blijft.

*Smartphone-bediening vereist een MyQ ® Garage, Smart Garage Hub, MyQ ® Internet Gateway, of Wi-Fi ® Garage Door Opener.

GARAGEDEUROPENER BEDIENING:
Hiermee kunt u de Smart Light Switch (Slimme Lichtschakelaar) synchroniseren met de lampen van uw garagedeuropener. De synchronisatie met de lampen van de garagedeuropener is uitgeschakeld als u de lichtschakelaar handmatig aanzet. De lichtschakelaar moet UIT staan om de garagedeuropener met de lichtschakelaar te synchroniseren.

Voorbeeld: De lampen van de garagedeuropener zijn ingesteld om automatisch uit te schakelen na 4 ½ minuten, de Smart Light Switch (Slimme Lichtschakelaar) schakelt ook uit na 4 ½ minuten.

INSTALLATIE

Om mogelijk ERNSTIG LETSEL of OVERLIJDEN door elektrocutie of brand te voorkomen:

• Schakel de stroom uit bij de zekeringkast of stroomonderbreker VOORDAT u verdergaat.
• De lichtbediening is ALLEEN voor gebruik binnenshuis.
• Installatie en bedrading MOETEN voldoen aan ALLE lokale elektrische voorschriften en bouwvoorschriften.

VOORDAT U BEGINT

Dit apparaat VEREIST een aarde; als er geen aarde beschikbaar is, neem dan contact op met een gekwalificeerde elektricien. Als u geen ervaring hebt met en niet bekend bent met elektrische bedrading en elektrische voorschriften, neem dan contact op met een gekwalificeerde elektricien. Sommige voorschriften vereisen installatie door een gekwalificeerde elektricien. Installeer in overeenstemming met alle nationale en lokale voorschriften. Zorg ervoor dat de bestaande schakelaar en het licht werken voordat u de nieuwe schakelaar installeert.

1. Schakel de stroom uit bij de stroomonderbreker of zekeringkast VOORDAT u verdergaat.
2. Verwijder de wandplaat en leg deze opzij voor herassemblage.

VERWIJDER DE OUDE MUURSCHAKELAAR

1. Verwijder de schakelaar uit de schakelkast.
2. Identificeer of label tijdens het verwijderen de belasting- en lijndraden.
   OPMERKING: Typisch is een lijndraad de inkomende stroomvoerende draad van de stroomonderbreker. De belastingdraad is de draad die stroom levert tussen de schakelaar en het licht.
3. Houd alle belastingdraden gescheiden van de lijndraden.

INSTALLEER DE NIEUWE SCHAKELAAR

OPMERKING: Deze afbeelding is SLECHTS een voorbeeld en uw toepassing en bedrading kunnen verschillen.

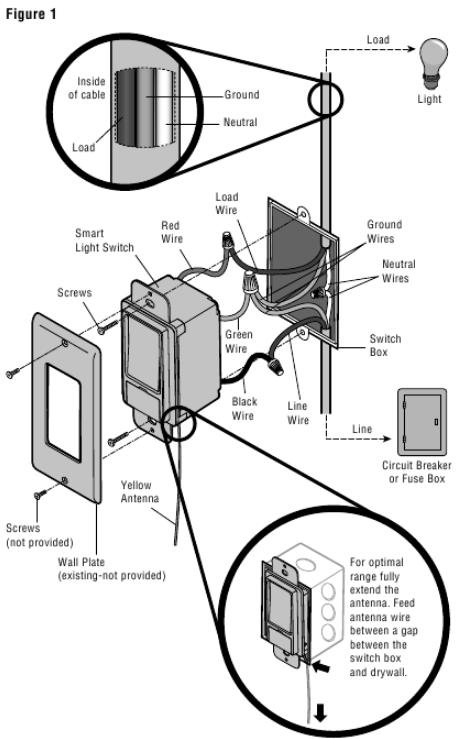

1. Identificeer de antennerouting (Afbeelding 1).
2. Sluit de draden aan (Afbeelding 2). OPMERKING: Als uw bedrading een neutrale draad bevat, is deze draad niet vereist, combineer neutrale draad(en) en sluit af met een draadmoer (niet meegeleverd)

   • Groene draad naar aarde. Sluit de groene draad op de nieuwe schakelaar aan op de blootliggende koperen aarde, groene draad of op de aardverbinding in de metalen schakelkast. OPMERKING: Als er geen aarde bestaat, neem dan contact op met een elektricien om een aarde toe te voegen. Dit product werkt niet zonder een goede aarde.
   • Rode draad naar belasting.
   • Zwarte draad naar lijn.
3. Maak de verbindingen vast met een draadmoer en wikkel elke draadmoer in met elektrische tape.
   OPMERKING: Draai alle draadmoeren met de klok mee en zorg ervoor dat de blanke draden bedekt zijn. Trek aan elke draadmoer om er zeker van te zijn dat de verbindingen goed zijn.
4. Pak de bedrading voorzichtig terug in de schakelkast. Zorg ervoor dat de draden niet bekneld of belast zijn. Zorg ervoor dat de antenne recht naar beneden hangt tussen de schakelkast en de gipsplaat.
5. Bevestig de Smart Light Switch (Slimme Lichtschakelaar) aan de schakelkast met de schroeven (meegeleverd).
6. Bevestig de wandplaat stevig over de schakelkast met de originele schroeven van de wandplaat.

TEST

1. Schakel de stroom naar het circuit in bij de zekeringkast of stroomonderbreker.
2. Test de lichtschakelaar, druk handmatig op de lichtschakelaar om ervoor te zorgen dat het licht functioneert (Afbeelding 3). Zie Probleemoplossing als het niet functioneert.

   Druk de schakelaar in de AAN (ON) stand. Het licht zou aan moeten gaan.
   Druk de schakelaar in de UIT (OFF) stand. Het licht zou uit moeten gaan.
3. Open de kap op de lichtschakelaar zodat u de LED kunt zien (Afbeelding 4).

4. Sta maximaal 10 minuten toe voordat de Smart Light Switch (Slimme Lichtschakelaar) correct opstart, ga naar Programmeren wanneer de LED stopt met knipperen.

PROGRAMMEREN

OPMERKING: Wanneer de LED is gestopt met knipperen (maximaal 10 minuten), ga dan verder met Programmeren.

1. Til de kap op de Smart Light Switch (Slimme Lichtschakelaar) op om toegang te krijgen tot de "LEARN" (AANLEER) knop.

2. • Download de Chamberlain MyQ ® App*.
   • Maak een account aan of log in op uw account en volg de instructies in de app om de Smart Light Switch (Slimme Lichtschakelaar) toe te voegen aan uw MyQ ® account.

     * Smartphone-bediening vereist een MyQ ® Garage, Smart Garage Hub, MyQ ® Internet Gateway, of Wi-Fi ® Garage Door Opener.
     OF
     Houd de knop van de afstandsbediening INGEDRUKT.

     OF
     Druk op de Learn (Aanleer) knop op de garagedeuropener en laat deze los.

3. Druk vervolgens op de "LEARN" (AANLEER) knop en laat deze los. Zowel de LED op de Smart Light Switch (Slimme Lichtschakelaar) als het licht knipperen één keer om aan te geven dat het programmeren is voltooid.
   OPMERKING: Druk indien nodig met een smal instrument op de "LEARN" (AANLEER) knop en laat deze los.


TEST

Het testen van de Smart Light Switch (Slimme Lichtschakelaar) is afhankelijk van uw toepassing.

AFSTANDSBEDIENING
Druk op de knop van de afstandsbediening. Het licht zou aan moeten gaan.

Druk nogmaals en het licht zou uit moeten gaan.

Test de werking van de afstandsbediening op verschillende locaties in uw huis voor gemak en bereik. Het bereik van de afstandsbediening is afhankelijk van uw huis en de constructie van de bedrading. Het bereik kan worden verminderd door metalen latten, folie-backed isolatie of aluminium gevelbekleding.

GARAGEDEUROPENER
Activeer de garagedeuropener. Het licht zou aan moeten gaan. Het licht blijft even lang branden als de lampen van uw garagedeuropener.

OPMERKING: Als het licht niet aan en uit gaat, herhaal dan de programmeerstappen.

OM ALLE CODES UIT HET GEHEUGEN TE WISSEN

1. Houd de "LEARN" (AANLEER) knop INGEDRUKT totdat de LED knippert (ongeveer 6 seconden). Alle codes zijn nu gewist.


   OPMERKING: Als er meerdere apparaten zijn geprogrammeerd op de schakelaar, worden ALLE apparaten gewist.

PROBLEEMOPLOSSING

Om elektrische schokken te voorkomen, zet u de schakelaar in de UIT (OFF) stand bij het vervangen van de gloeilamp.

Als het licht niet werkt, zijn hieronder enkele suggesties voor probleemoplossing.

www.chamberlain.com
1-800-528-9131
