Shure ShowLink AD610 - Access Point Handleiding

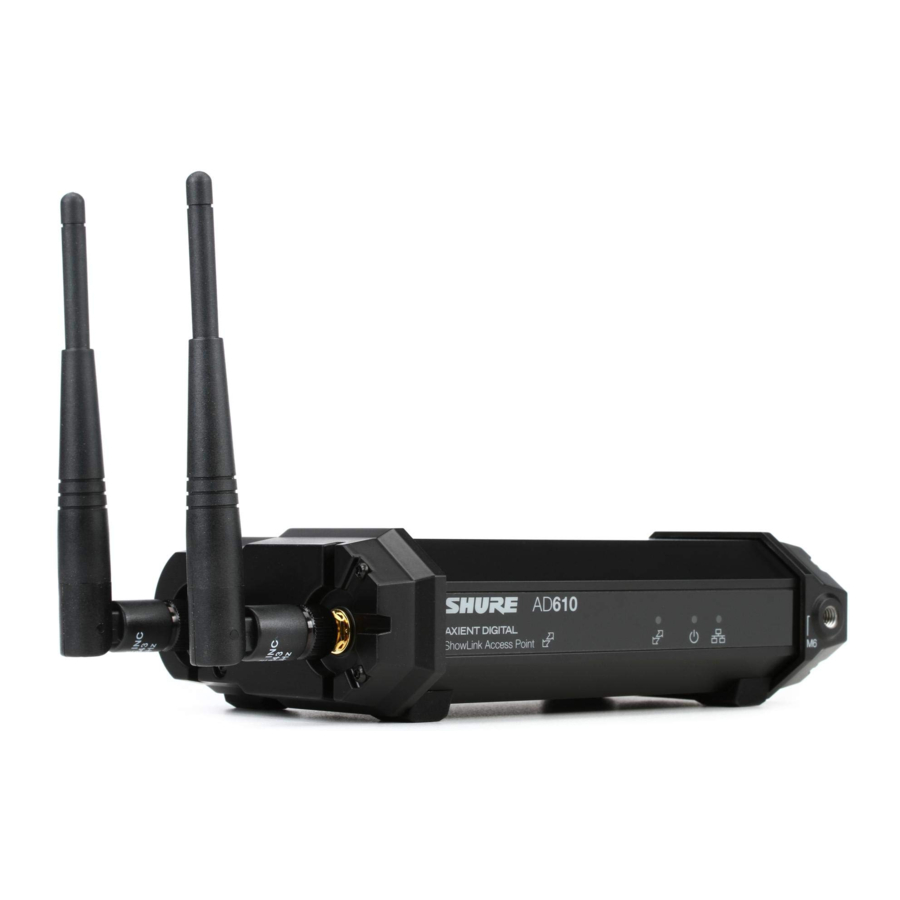

AD610 ShowLink Access Point

Het AD610 ShowLink access point maakt real-time afstandsbediening mogelijk van alle ShowLink-compatibele Axient^™ apparaten, inclusief zowel digitale als analoge modellen. Het access point maakt uitgebreid beheer van apparaatparameters mogelijk vanaf de ontvanger of Wireless Workbench^® met behulp van 2,4 GHz draadloze netwerkcommunicatie. Alle parameterwijzigingen vinden plaats zonder onderbreking van de artiest.
Meerdere access points kunnen het operationele bereik vergroten of het aantal apparaten dat op het ShowLink-netwerk wordt ondersteund verhogen. Het access point beschikt ook over true diversity-antenne-ingangen.

Kenmerken

• Real-time draadloze afstandsbediening van maximaal 24 apparaten per ShowLink access point
• Nieuw RF-ontwerp en true diversity-antenne-opstelling voor verbeterde linkprestaties
• Eenvoudige apparaatverificatie — Herkent gekoppelde apparaten na IR-synchronisatie
• Automatische overdracht tussen meerdere access points vergroot het operationele bereik
• Automatische kanaalselectie — Scant onafhankelijk het 2,4 GHz-frequentiebereik en bepaalt het beste kanaal voor gebruik
• Automatische frequentieflexibiliteit — Verplaatst een ShowLink-netwerk naar het best beschikbare 2,4 GHz-kanaal in geval van signaalverslechtering
• Wireless Workbench software ondersteunt netwerkgestuurde bediening van alle apparaatfuncties en biedt een ShowLink-plot voor het bekijken van 2,4 GHz-signaalniveaus
• Ontvangt stroom via Power over Ethernet (PoE) netwerkverbinding of van een externe voeding
• Veelzijdige montagemogelijkheden — Past op microfoonstatiefadapters en heeft ingebouwde ¼" -20 en M6 x 1.0 schroefdraad voor installatie
• Achterwaarts compatibel met analoge Axient-zenders en -ontvanger

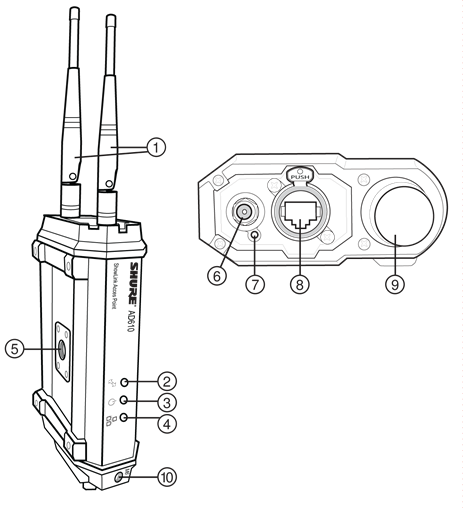

ShowLink Access Point Overzicht

1. ShowLink 2,4 GHz afneembare antennes
   Voor 2,4 GHz-signalen
2. ShowLink Datastatus-led (blauw)
   • AAN Constant: Gekoppeld, geen datatransmissie
   • Knipperend: Data wordt verzonden. De snelheid van het knipperen geeft het activiteitsniveau aan
3. Power Status-led (groen/amber/rood)
   • Constant groen: Stroom AAN, stroombron = PoE
   • Constant amber: Stroom AAN, stroombron = externe voeding
   • Rood knipperend: Reactie op extern ID-flashcommando
4. Ethernet Status-led (groen)
   • AAN Constant: Ethernet verbonden, geen verkeer
   • AAN Knipperend: Ethernet verbonden, knipperen komt overeen met volume van dataverkeer
5. ¼"-20 schroefdraadmontagepunt
   Gebruik om het access point aan de muur te bevestigen
6. Aansluiting externe voeding
   Aansluitpunt voor externe voeding
7. Resetknop
   Druk hierop om de fabrieksinstellingen te herstellen
8. Ethernetpoort
   Voor netwerkverbinding en Klasse 1 PoE
9. Scanning antenne voor kanaalflexibiliteit
   Scant het 2,4 GHz-spectrum op de beste frequentie
10. M6 x 1.0 schroefdraadmontagepunt
    Gebruik om het access point aan een veiligheidskabel te bevestigen

Meegeleverde accessoires

Let op: Modelbeschikbaarheid is afhankelijk van de regio. Neem contact op met uw lokale Shure-dealer of -distributeur voor meer informatie.

Optionele accessoires

ShowLink Basisprincipes

ShowLink-kanalen en 2,4 GHz-spectrum

ShowLink-kanalen die afstandsbediening van Axient-apparaten mogelijk maken, werken in het 2,40 tot 2,484 GHz-gedeelte van het RF-spectrum in overeenstemming met het IEEE 802.15.4-protocol. Apparaten die het 2,4 GHz-spectrum delen, waaronder wifi, zijn vervaardigd om het spectrum efficiënt te delen en minimale interferentie te veroorzaken. Zowel ShowLink als wifi gebruiken "listen before talk" (luisteren alvorens te spreken)-technologie om korte berichtenpakketten alleen te verzenden wanneer dat nodig is om bandbreedte te besparen. Beschikbaar spectrum, lage interferentie en wereldwijde beschikbaarheid maken het 2,4 GHz-spectrum een ideale keuze voor het hosten van ShowLink-kanalen.

Binnen het 2,4 GHz-spectrum zijn 16 kanalen beschikbaar voor ShowLink-communicatie. Om betrouwbare communicatie te garanderen, bevat het access point een interne scanningradio die honderden keren per seconde het 2,4 GHz-spectrum analyseert. Als interferentie wordt gedetecteerd, gebruikt het access point kanaalflexibiliteit om automatisch over te schakelen naar een vrij kanaal binnen het spectrum. Alle apparaten die aan het access point zijn gekoppeld, blijven ononderbroken communiceren op het nieuwe ShowLink-kanaal. Als ShowLink om welke reden dan ook offline gaat, wordt de audiotransmissie niet onderbroken.

Dekking

Het dekkingsgebied van het access point is ongeveer hetzelfde als het bereik van het gekoppelde apparaat. Gebruik de ShowLink Test-functie (ShowLink-test) in het ontvanger menu om de grenzen van het dekkingsgebied in kaart te brengen. Meerdere access points kunnen worden gebruikt om het dekkingsgebied te vergroten of om de dekking uit te breiden naar meerdere ruimtes.

ShowLink Test - ADX5D
ShowLink Test - AD4D of AD4Q

Apparaatcapaciteit

Eén access point ondersteunt maximaal 24 ShowLink-compatibele Axient-apparaten, inclusief zowel Axient- als Axient Digital-modellen. Elk ShowLink-compatibel apparaat binnen het bereik van een actief access point met beschikbare capaciteit wordt automatisch door dat access point beheerd. Wanneer meerdere access points worden gebruikt om de apparaatcapaciteit of het dekkingsgebied te vergroten, wordt de apparaatbediening automatisch verdeeld over elk access point. Alle wijzigingen in de bediening tussen access points vinden naadloos en automatisch plaats, zonder dat de gebruiker hoeft in te grijpen.

Apparaatbediening

Een access point met beschikbare capaciteit beheert automatisch gekoppelde apparaten die zich binnen het dekkingsgebied bevinden. Meerdere access points beheren zichzelf automatisch om de apparaatbediening te verdelen en de dekking te behouden. Overgangen tussen access point-bediening hebben geen invloed op de transmissie van het audiokanaal.

2,4 GHz kanaalflexibiliteit om interferentie te vermijden

Wanneer er interferentie is van wifi of andere apparaten die het spectrum delen, schakelt de ingebouwde kanaalflexibiliteit het access point en alle aangestuurde zenders automatisch over naar een vrij kanaal. Kanaalflexibiliteit is in staat om interferentie van de meeste apparaten die in het 2,4 GHz-spectrum werken, zoals wifi of mobiele telefoons, te vermijden.

ShowLink-pictogram

Het ShowLink-pictogram verschijnt op de startschermen van een gekoppelde zender en ontvanger om aan te geven dat de zender zich binnen het bereik van een access point bevindt, waardoor afstandsbediening mogelijk is. Als een apparaat zich buiten het bereik van het access point bevindt, of als de ontvanger offline is, verdwijnt het pictogram, wat een verlies van ShowLink-bediening aangeeft.

Stroomvoorziening

Het access point wordt gevoed via Power Over Ethernet (PoE)-geschikte netwerkpoorten. Als PoE niet beschikbaar is, gebruik dan een externe voeding.

Power Over Ethernet

De Shure Ethernet-switch en Axient-rackcomponenten bieden netwerkpoorten met Power over Ethernet (PoE). De netwerkpoort voedt het access point zolang de hostcomponent is ingeschakeld.

1. Steek een Cat 5 Ethernet-kabel in de Ethernet-poort op de behuizing van het access point.
2. De Ethernet PoE-verbinding levert stroom voor het access point.

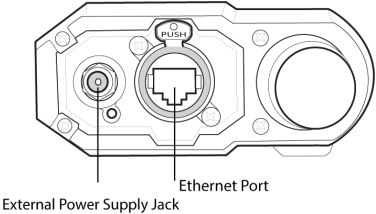

Externe voeding (optioneel)

Als Power over Ethernet (PoE) niet beschikbaar is, voed het access point dan van stroom met behulp van een externe voeding.

1. Sluit de voeding aan op de aansluiting voor de externe voeding.
2. Draai de borgring vast om de stekker vast te zetten.
3. Steek het AC-netsnoer van de voeding in een AC-stroombron.
4. Sluit een Cat 5 Ethernet-kabel aan op het access point om een netwerkverbinding te bieden.

Netwerken

Het verbinden van het access point met een netwerk met behulp van een DHCP-router wijst automatisch een IP-adres toe, waardoor de netwerkconfiguratie wordt vereenvoudigd. De netwerkverbinding stelt het access point in staat om gegevens te delen met netwerkcomponenten en maakt draadloze bediening van de apparaten mogelijk. Om handmatig een IP-adres toe te wijzen aan het access point, gebruikt u Wireless Workbench.

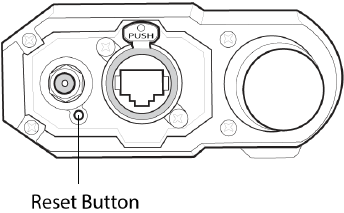

Resetoptie

Door op de resetknop aan de onderkant van de behuizing te drukken, worden de volgende instellingen van het access point hersteld:

• IP-adresmodus = DHCP
• Kanaalflexibiliteit = Ingeschakeld
• Apparaat-ID = AD610
• Apparaatkoppelingstabellen worden gewist

De Access Point Plaatsen

• Zorg voor een heldere zichtlijn tussen de access point en apparaten. Monteer de access point op een microfoonstandaard of muur om deze boven obstakels te plaatsen.
• Plaats de antennes verticaal voor optimale prestaties. De draaikoppeling op elke antenne maakt een breed scala aan positionering mogelijk om een verticale uitlijning te behouden.
• Indien mogelijk, plaats de access point verder weg van andere 2,4 GHz-apparaten.
• Dit product is bedoeld om te worden gemonteerd met een ¼"-20 schroefdraadinzet en te worden geïnstalleerd door een gekwalificeerd persoon met geschikte montagemiddelen, al naargelang het gekozen muuroppervlak.

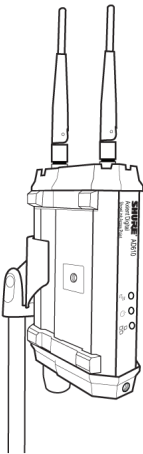

Microfoonstandaardmontage

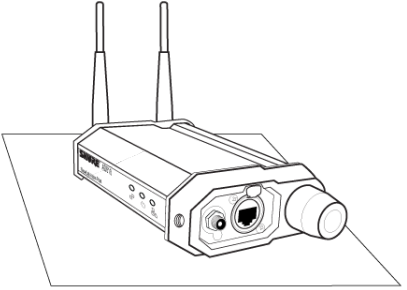

Horizontale Montage

Wandmontage

Netwerkmodus

Stel een host-ID in op de AD610 om verbinding te maken met een ADX5D draagbare ontvanger in de netwerkmodus. Een AD610 met een ingestelde host-ID geeft toegang tot ADX5D's met een overeenkomende client-ID.

1. Update uw AD610 naar de nieuwste firmware en download de nieuwste versie van Wireless Workbench.
2. Verbind de access point met uw netwerk met behulp van een Class 1 Power over Ethernet (PoE)-poort.
3. Klik met de rechtermuisknop op het apparaat in Wireless Workbench en open de apparaateigenschappen.
4. Stel een ShowLink-netwerk host-ID in (bijv. A.B.C.D).

Herhaal dit proces voor alle andere AD610's die u in het netwerk hebt en die als gateway voor een ADX5D moeten fungeren.
Stel vervolgens de client-ID in op uw ADX5D.

De Access Point Bedienen en Configureren met Wireless Workbench

Met Wireless Workbench kunt u het volgende doen voor uw AD610.

• Apparaat-ID bewerken
• Verbonden apparaten bekijken
• Apparaatcapaciteit bekijken
• Kanaalwissel uitschakelen voor probleemoplossing
• IP-adresmodus instellen: DHCP of handmatig
• IP-adres instellen: Bewerken in handmatige adresmodus
• Subnetmasker bekijken en instellen
• MAC-adres bekijken

Tip: De tekstkleur van de apparaat-ID voor elke zender in de lijst Verbonden geeft de linkkwaliteit aan:

• Groen = Uitstekend
• Geel = Goed
• Rood = Marginaal

Als u de cursor over de apparaat-ID beweegt, wordt de linkkwaliteit weergegeven, gerangschikt van 5 tot 1.

Vermogensniveaus Instellen

Gebruik Wireless Workbench om het vermogensniveau aan te passen. Op locaties met veel concurrerende 2,4 GHz-bronnen, verbetert het werken op een hoger vermogensniveau de ShowLink-prestaties en kan het bereik worden vergroot.

• Normaal (standaard) = Werkt op 8 dBm
• Hoog = Werkt op 18 dBm
  1. Open het paneel Eigenschappen voor de access point in Wireless Workbench.
  2. Klik op de pijl Instellingen en selecteer Netwerk.
  3. Kies een vermogensniveau en klik op Toepassen.

Opmerking:

• Controleer altijd de regionale voorschriften voordat u in de hoge vermogensinstelling werkt.
• Vanwege de voorschriften kan kanaal 26 alleen in de normale vermogensinstelling werken.

Contact Opnemen met Klantenservice

Niet gevonden wat u zocht?
Neem contact op met onze klantenservice voor hulp.

Specificaties

Algemeen

Antennetype
2 Omnidirectionele 2,4 GHz

Capaciteit
/24 Axient ShowLink-apparaten (AXT- of ADX-modellen)

Montagetype
WA371 Microfoonclip of 1/4-20 schroefdraadmontage

Bedrijfstemperatuurbereik
-18 °C (0 °F) tot 60 °C (140 °F)

Opslagtemperatuurbereik
-29 °C (-20 °F) tot 74 °C (165 °F)

Afmetingen
190 mm x 102 mm x 47 mm (7,48 inch x 4 inch x 1,85 inch) H x B x D, zonder antennes

Gewicht
464 g (16,3 oz.), zonder antennes

Behuizing
Geëxtrudeerd aluminium

Stroomvereisten

Ingress Protection Rating
IPX3

ShowLink

Netwerktype
IEEE 802.15.4

Frequentiebereik
2,40 tot 2,4835 GHz (16 kanalen)

RF-uitgangsvermogen
10 dBm ERP / 20 dBm ERP (afhankelijk van de toepasselijke landelijke voorschriften)

Werkbereik

Opmerking: Het werkelijke bereik is afhankelijk van RF-signaalabsorptie, reflectie en interferentie.

Antenneaansluiting

Connectoren
2 SMA (Shell=Aarde, Center=Signaal)

Impedantie
50 Ω

Scannende Radio

Scanner RF-gevoeligheid
- 106 dBm, typisch (geïntegreerde antenne)

Netwerken

Netwerkinterface
Ethernet 10/100 Mbps

Netwerkadresseringsmogelijkheid
DHCP of handmatig IP-adres (configureerbaar met Wireless Workbench)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. GEBRUIK dit apparaat NIET in de buurt van water.
6. MAAK ALLEEN schoon met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Houd voldoende afstand voor adequate ventilatie en installeer in overeenstemming met de instructies van de fabrikant.
8. NIET installeren in de buurt van warmtebronnen zoals open vuur, radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren. Plaats geen open vuurbronnen op het product.
9. Omzeil NIET het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De bredere pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer zodat er niet op gelopen kan worden en dat het niet bekneld raakt, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. GEBRUIK UITSLUITEND hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. GEBRUIK alleen met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat-combinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel het apparaat NIET bloot aan druppels en spatten. Plaats GEEN met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
16. De NETSTEKKER of een apparaatkoppeling moet gemakkelijk bedienbaar blijven.
17. Het geluid van het apparaat in de lucht mag niet hoger zijn dan 70 dB (A).
18. Apparaten met KLASSE I-constructie moeten worden aangesloten op een WANDCONTACTDOOS met een beschermende aardverbinding.
19. Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
20. Probeer dit product niet te wijzigen. Als u dit wel doet, kan dit leiden tot persoonlijk letsel en/of defecten aan het product.
21. Gebruik dit product binnen het gespecificeerde bedrijfstemperatuurbereik.

Verklaring van symbolen

	Let op: risico op elektrische schok
	Let op: risico op gevaar (Zie opmerking.)
	Gelijkstroom
	Wisselstroom
	Aan (voeding)
	Apparatuur beschermd door DUBBELE ISOLATIE of VERSTERKTE ISOLATIE
	Stand-by
	Apparatuur mag niet via de normale afvalstroom worden afgevoerd

De spanning in deze apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. De veiligheidscertificeringen zijn niet van toepassing wanneer de bedrijfsspanning wordt gewijzigd ten opzichte van de fabrieksinstelling.
