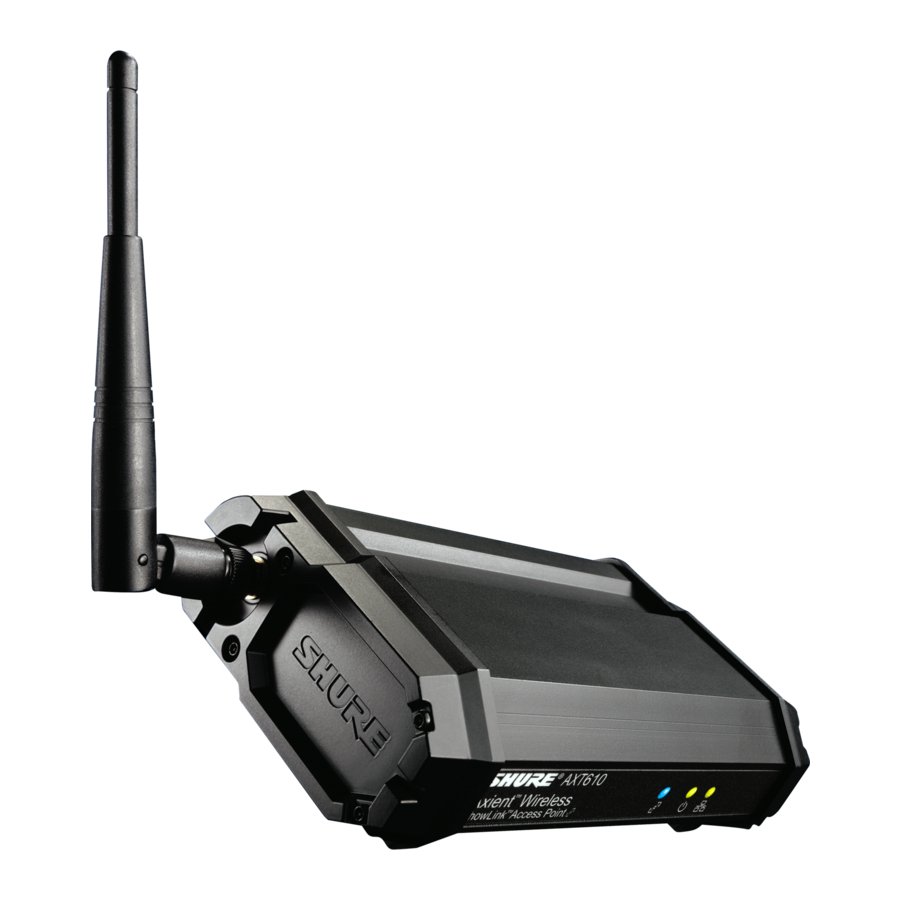

Shure AXT610 - ShowLink Access Point Handleiding
Introductie
Het AXT610 ShowLink-access point maakt real-time afstandsbediening van de Axient-zenders mogelijk. Het access point maakt uitgebreid beheer van zenderparameters mogelijk vanaf de ontvanger of Wireless Workbench 6 met behulp van 2,4 GHz draadloze netwerkcommunicatie. Alle parameterwijzigingen vinden plaats zonder onderbreking van de artiest.
Meerdere access points kunnen het operationele bereik vergroten of het aantal zenders verhogen dat wordt ondersteund op het ShowLink-netwerk.
Kenmerken
- Real-time draadloze afstandsbediening van maximaal 16 zenders per ShowLink-access point
- Geautomatiseerde kanaalselectie - scant onafhankelijk het frequentiebereik van 2,4 GHz en bepaalt het beste kanaal voor gebruik
- Ontvangt stroom via Power over Ethernet (PoE)-netwerkverbinding of van een externe voeding
- Eenvoudige zenderauthenticatie - Herkent gekoppelde zenders na IR-synchronisatie
- Biedt een dekkingsgebied dat ongeveer gelijk is aan het UHF-bereik van de zender (afhankelijk van de RF-squelch-instelling van de ontvanger)
- Automatische overdracht tussen meerdere access points vergroot het dekkingsbereik
- Automatische frequentieflexibiliteit - Verplaatst een ShowLink-netwerk naar het beste beschikbare 2,4 GHz-kanaal in geval van signaalverslechtering
- Veelzijdige montagemogelijkheden - Past op direct beschikbare microfoonstatiefadapters en is voorzien van ingebouwde schroefdraad voor permanente installatie
- Wireless Workbench 6-systeem ondersteunt netwerkgestuurde bediening van alle apparaatfuncties en biedt een ShowLink-plot voor het bekijken van 2,4 GHz-signaalniveaus

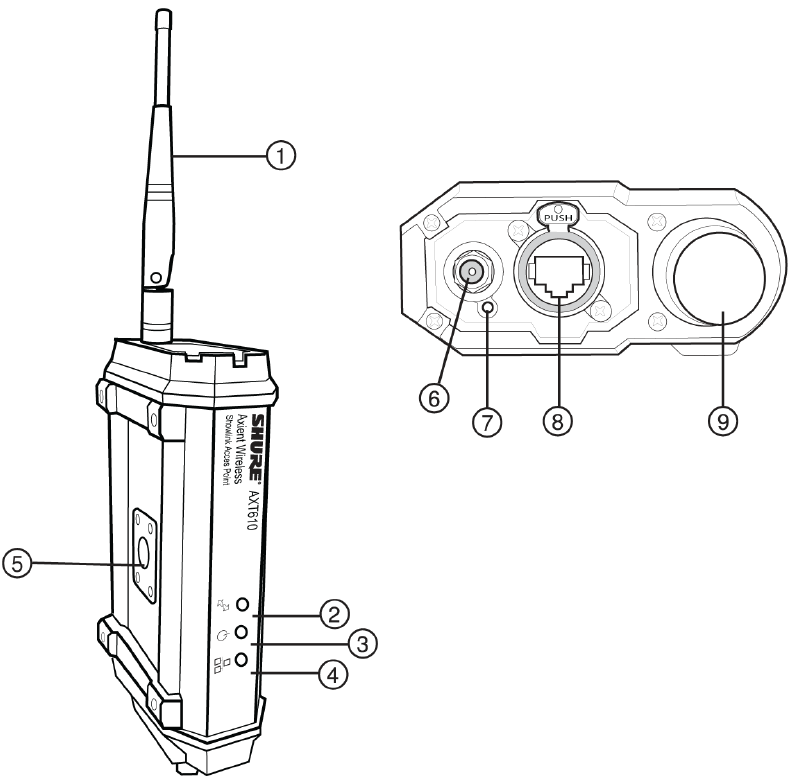

Apparaatoverzicht
- ShowLink 2,4 GHz afneembare antenne
Voor 2,4 GHz-signalen - ShowLink-gegevensstatus-LED (blauw)
- AAN continu: Gekoppeld, geen gegevensoverdracht
- Knipperend: Gegevens verzenden - de knippersnelheid geeft het activiteitsniveau aan
- Stroomstatus-LED (groen/oranje/rood)
- Continu groen: Stroom AAN, stroombron = PoE
- Continu oranje: Stroom AAN, stroombron = externe voeding
- Rood knipperend: Reactie op externe ID-flashopdracht
- Ethernet-status-LED (groen)
- AAN continu: Ethernet aangesloten, geen verkeer
- AAN knipperend: Ethernet aangesloten, knipperen komt overeen met het volume van het dataverkeer
- Montagepunt met schroefdraad
Gebruik om het access point aan de muur te bevestigen - Aansluiting externe voeding
Aansluitpunt voor externe voeding - Resetknop
Druk hierop om de fabrieksinstellingen te herstellen - Ethernetpoort
Voor netwerkverbinding en Klasse 1 PoE - Scannende antenne voor kanaalflexibiliteit
Scant het 2,4 GHz-spectrum voor de beste frequentie
Meegeleverde componenten
| Draadloze microfoonclip voor montage op een microfoonstandaard | WA371 |
| Euro-schroefdraadadapter voor WA371 | 31A1856 |
| Afgeschermde Ethernet-kabel van 25 voet voor ShowLink-access point, RJ45-naar-EtherCon-connector | C825 |
ShowLink Basics
ShowLink-kanalen en 2,4 GHz-spectrum
ShowLink-kanalen die afstandsbediening van Axient-zenders mogelijk maken, werken in het 2,40 tot 2,484 GHz-gedeelte van het RF-spectrum in overeenstemming met het IEEE 802.15.4-protocol. Apparaten die het 2,4 GHz-spectrum delen, waaronder Wi-Fi, worden vervaardigd om het spectrum efficiënt te delen en minimale interferentie te veroorzaken. Zowel ShowLink als Wi-Fi gebruiken "listen before talk"-technologie (luisteren voordat je praat) om korte berichtenpakketten alleen te verzenden wanneer dat nodig is om bandbreedte te besparen. Beschikbaar spectrum, lage interferentie en wereldwijde beschikbaarheid maken het 2,4 GHz-spectrum een ideale keuze voor het hosten van ShowLink-kanalen.
Binnen het 2,4 GHz-spectrum zijn 16 kanalen beschikbaar voor ShowLink-communicatie. Om betrouwbare communicatie te garanderen, bevat het access point een interne scannende radio die het 2,4 GHz-spectrum honderden keren per seconde analyseert. Als er interferentie wordt gedetecteerd, gebruikt het access point kanaalflexibiliteit om automatisch over te schakelen naar een vrij kanaal binnen het spectrum. Alle zenders die aan het access point zijn gekoppeld, blijven ononderbroken communiceren op het nieuwe ShowLink-kanaal. Als ShowLink om welke reden dan ook offline gaat, wordt de audiotransmissie niet onderbroken.
Dekkingsgebied
Het dekkingsgebied van het access point is ongeveer gelijk aan het UHF-bereik van de zender (afhankelijk van de RF-squelch-instelling van de ontvanger). Gebruik de ShowLink Test-functie in het ontvanger menu om de grenzen van het dekkingsgebied in kaart te brengen. Meerdere access points kunnen worden gebruikt om het dekkingsgebied te vergroten of om de dekking uit te breiden naar meerdere ruimtes.
Zendercapaciteit
Een enkel access point ondersteunt maximaal 16 Axient-zenders. Elke zender binnen het bereik van een actief access point met beschikbare capaciteit wordt automatisch door dat access point bestuurd. Wanneer meerdere access points worden gebruikt om de zendercapaciteit te vergroten of om het dekkingsbereik te vergroten, wordt de zenderbediening automatisch verdeeld over elk access point. Alle veranderingen in bediening tussen access points vinden naadloos en automatisch plaats, zonder dat de gebruiker hoeft in te grijpen.
Zenderbediening
Een access point met beschikbare capaciteit bestuurt automatisch gekoppelde zenders die zich binnen het dekkingsgebied bevinden. Meerdere access points beheren zichzelf automatisch om de zenderbediening te verdelen en de dekking te behouden. Overgangen tussen access point-bediening hebben geen invloed op de transmissie van het audiokanaal.
2,4 GHz-kanaalflexibiliteit om interferentie te voorkomen
Wanneer er interferentie is van Wi-Fi of andere apparaten die het spectrum delen, schakelt de ingebouwde kanaalflexibiliteit automatisch het access point en alle gecontroleerde zenders over naar een vrij kanaal. Kanaalflexibiliteit kan interferentie van de volgende apparaten die in het 2,4 GHz-spectrum werken, vermijden:
- Wi-Fi (802.11)
- Draadloze telefoons
- Draadloze video
ShowLink-pictogram
Het ShowLink-pictogram verschijnt op de startschermen van een gekoppelde zender en ontvanger om aan te geven dat de zender zich binnen het bereik van een access point bevindt, waardoor afstandsbediening mogelijk is. Als de zender zich buiten het bereik van het access point bevindt, of als de ontvanger offline is, verdwijnt het pictogram, wat een verlies van ShowLink-bediening aangeeft.

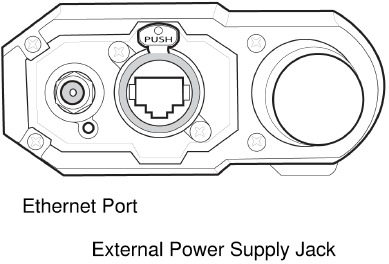

Stroom
Het access point wordt gevoed via Power Over Ethernet (PoE)-geschikte netwerkpoorten. Als PoE niet beschikbaar is, kan een externe voeding worden gebruikt.
Power Over Ethernet
De Shure Ethernet-switch en Axient-rackcomponenten bieden netwerkpoorten met Power over Ethernet (PoE). De netwerkpoort voedt het access point zolang de hostcomponent is ingeschakeld.
- Steek een CAT-5 Ethernet-kabel in de Ethernet-poort op de behuizing van het access point.
- De Ethernet PoE-verbinding levert stroom voor het access point.
Externe voeding
Optioneel
Als Power over Ethernet (PoE) niet beschikbaar is, voedt u het access point met een externe stroombron die 15 V DC ± 10% (600 mA) levert.
- Sluit de stroombron aan op de aansluiting voor de externe voeding.
- Draai de borgring vast om de stekker vast te zetten.
- Sluit het AC-netsnoer van de voeding aan op een AC-stroombron.
- Sluit een CAT 5 Ethernet-kabel aan op het access point om een netwerkverbinding tot stand te brengen.
Netwerken
Door het access point te verbinden met een Shure AXT620 Ethernet-switch of een DHCP-router, wordt automatisch een IP-adres toegewezen, waardoor de netwerkconfiguratie wordt vereenvoudigd. Dankzij de netwerkverbinding kan het access point gegevens delen met netwerkcomponenten en kan de zender draadloos worden bediend. Gebruik Wireless Workbench 6 om handmatig een IP-adres aan het access point toe te wijzen.

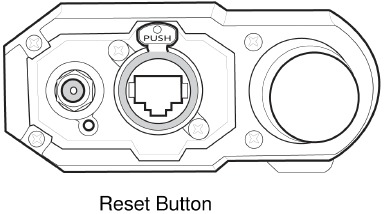

Resetoptie
Door op de resetknop aan de onderkant van de behuizing te drukken, worden de volgende instellingen van het access point hersteld:
- IP-adresmodus = DHCP
- Kanaalflexibiliteit = Ingeschakeld
- Apparaat-ID = AXT610
- Apparaatkoppelingstabellen worden gewist

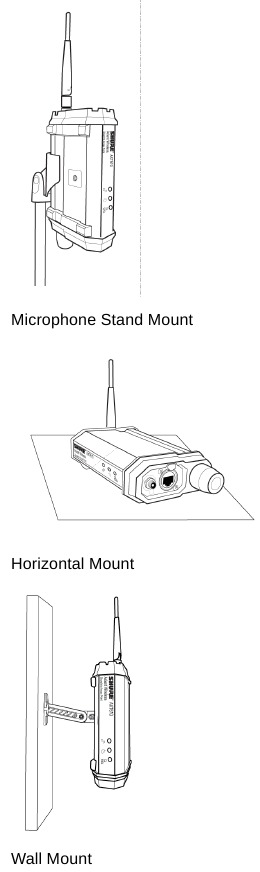

Het apparaat positioneren
- Zorg voor een heldere zichtlijn tussen het access point en de zenders: monteer het access point op een microfoonstatief of aan de muur om het boven obstakels uit te tillen
![]()
- Plaats de antenne verticaal voor optimale prestaties. Met het draaigewricht op de antenne kan een breed scala aan positioneringen worden gehandhaafd om een verticale uitlijning te behouden
Het apparaat bedienen en configureren met Wireless Workbench 6
Wireless Workbench 6 voegt de volgende configuratie- en netwerkopties toe voor het access point:
- Apparaat-ID bewerken
- Verbonden zenders bekijken
- Zendercapaciteit bekijken
- Kanaalflexibiliteit uitschakelen voor probleemoplossing
- IP-adresmodus instellen: DHCP of Handmatig
- IP-adres instellen: Bewerken in handmatige adresmodus
- Subnetmasker bekijken en instellen
- MAC-adres bekijken
Tip: De tekstkleur van de apparaat-ID voor elke zender in de lijst Verbonden geeft de linkkwaliteit aan:
- Groen = Uitstekend
- Geel = Goed
- Rood = Marginaal
Door de cursor over de apparaat-ID te bewegen, wordt de linkkwaliteit weergegeven, gerangschikt van 5 tot 1.
Specificaties
Antennetype
Omnidirectioneel 2,4 GHz
Capaciteit
16 Axient-zenders
Montagetype
WA371 microfoonclip of 1/4-20 schroefdraadmontage
Bedrijfstemperatuurbereik
-18 °C (0 °F) tot 63 °C (145 °F)
Opslagtemperatuurbereik
-29 °C (-20 °F) tot 74 °C (165 °F)
Afmetingen
186 mm x 101 mm x 46 mm (7,34 inch x 3,960 inch x 1,825 inch) H x B x D, zonder antenne
Gewicht
476 g (16,8 oz.), zonder antenne
Behuizing
Geëxtrudeerd aluminium
| Stroomvereisten | |
| Power over Ethernet (PoE) Klasse 1 | 36 tot 57 V DC/V AC |
| Externe voeding (indien PoE niet beschikbaar is) | 15 V DC (600 mA), dubbel geïsoleerd |
Antenneaansluiting
Connector
SMA (Shell = Aarde, Midden = Signaal)
Impedantie
50 Ω
Scannende radio
Scanner RF
Gevoeligheid
-106 dBm, typisch (geïntegreerde antenne)
ShowLink
Netwerktype
IEEE 802.15.4
Frequentiebereik
2,40 tot 2,4835 GHz (16 kanalen)
RF-uitgangsvermogen
10 dBm ERP
| Werkbereik | |
| Onder normale omstandigheden | 150 m (500 ft) |
| Zichtlijn, buiten voor een enkel systeem | 500 m (1600 ft) |
Opmerking: Het werkelijke bereik is afhankelijk van RF-signaalabsorptie, reflectie en interferentie.
Netwerken
Netwerkinterface
Ethernet 10/100 Mbps
Netwerkadresseringsmogelijkheid
DHCP of handmatig IP-adres (configureerbaar met Wireless Workbench)
Certificeringen
Geautoriseerde Europese vertegenwoordiger:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: +49-7262-92 49 0
Fax: +49-7262-92 49 11 4
Email: EMEAsupport@shure.de
