Shure BRH440M, BRH441M - Broadcast Headset Handleiding

Algemene beschrijving

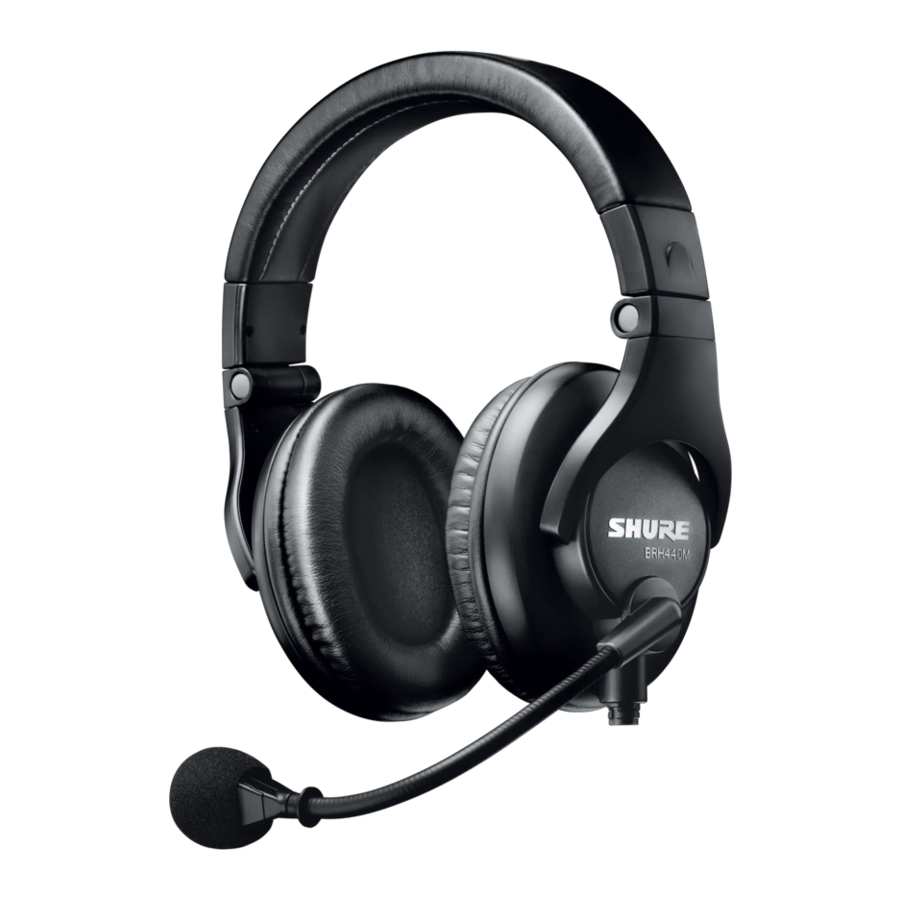

De BRH441M Broadcast Headset en de BRH440M Broadcast Stereo Headset zijn speciaal ontwikkeld voor gebruik in broadcast- en mediaproductie. Circumaural oorschelpen blokkeren achtergrondgeluid, en de dynamische cardioïde microfoon levert een natuurlijke, zeer verstaanbare vocale reproductie. Draagbaar aan de linker- of rechterkant, de flexibele microfoonarm beschikt over een flip-up mute-functie die de microfoon deactiveert wanneer deze verticaal wordt geheven. Een afneembare kabel met niet-afgewerkte uiteinden maakt aansluiting op verschillende apparaten mogelijk en is gemakkelijk te vervangen voor een lange levensduur. De BRH440M beschikt over stereo monitoring, terwijl de BRH441M één oor open laat voor de omgeving.

• Gesloten, circumaurale ontwerp biedt uitstekende isolatie van achtergrondgeluid
• Dynamische microfoon levert natuurlijke, zeer verstaanbare vocale reproductie met cardioïde polair patroon en frequentierespons geoptimaliseerd voor communicatie in luide omgevingen
• Ergonomisch, lichtgewicht ontwerp met verstelbare, gewatteerde hoofdband voor langdurig draagcomfort
• Flexibele microfoonarm draait 250 graden voor het dragen aan de linker- of rechterkant
• Flip-up mute-functie deactiveert de microfoon wanneer de microfoonarm verticaal wordt geheven
• Enkelzijdige, afneembare kabel met niet-afgewerkte uiteinden (gestript en vertind) maakt aansluiting op verschillende apparaten mogelijk
• Door de gebruiker te vervangen kabel, oorkussens en windscherm voor een lange productlevensduur
• Legendarische Shure-duurzaamheid om de ontberingen van professioneel gebruik te weerstaan

Onderhoud

Reinig met een zachte, vochtige doek.

Gebruik geen reinigingsmiddelen die oplosmiddelen bevatten. Houd vloeistof en vreemde voorwerpen uit de driveropeningen.

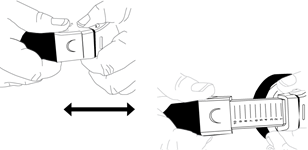

Afneembare kabel

Bevestig de kabel door de pijlen uit te lijnen en stevig op zijn plaats te drukken totdat deze is vergrendeld.

Trek aan de gekartelde kraag om het slot los te maken en de kabel te verwijderen.

De headset dragen

Pas de hoofdband aan voor een comfortabele pasvorm.

Plaats de microfoonarm zo dat de microfoon zich binnen 13 mm (1/2 inch) van de hoek van uw mond bevindt. Om "ploppen" of ander ademgeluid te voorkomen, niet direct voor de mond plaatsen.

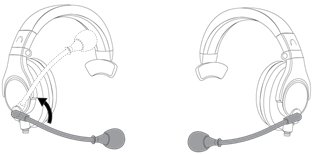

De draaibare microfoonarm zorgt ervoor dat de headset aan beide kanten van uw gezicht kan worden gedragen.

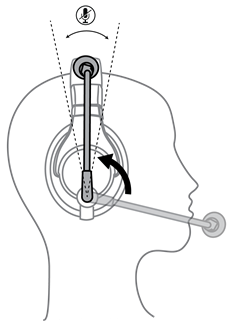

Flip-Up Mute-functie

Draai de microfoonarm verticaal naar de ingekeepte positie op de hoofdband om de microfoon te dempen (mute).

Specificaties

Netto gewicht
zonder kabel
BRH440M 343 g (12.1 oz.)
BRH441M 240 g (8.5 oz.)

Gewicht verpakking
BRH440M 0.8 kg (1.75 lbs)
BRH441M 0.69 kg (1.52 lbs)

Kabel
Afneembare kabel (apart verkrijgbaar)

Omgevingsomstandigheden
Bedrijfstemperatuur 18° tot 60°C (0° tot 140°F)
Opslagtemperatuur -29° tot 74°C (-29° tot 165°F)
Relatieve luchtvochtigheid 0 tot 95%

Microfoon

Type
Dynamisch, Neodymium magneet, 13 mm

Polair patroon
Cardioïde

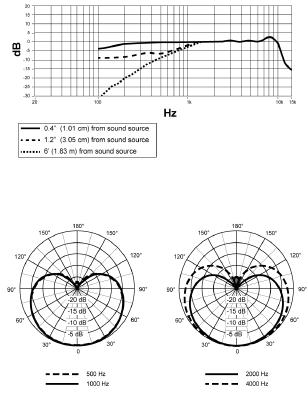

Frequentierespons
50 tot 15.000 Hz

Output Impedantie
145 Ω

Gevoeligheid
bij 1 kHz, open circuit voltage
66.5 dBV/Pa* (0.47 mV)

Polariteit
Positieve druk op het diafragma produceert positieve spanning op pin 1 (rode draad) ten opzichte van pin 2 (zwarte draad).

Koptelefoon

Transducer Type
Dynamisch, Neodymium magneet

Driver Size
40 mm

Frequentierespons
20 tot 18.000 Hz

Gevoeligheid
@ 1 kHz
101 dB SPL/mW

Impedantie
@ 1 kHz
300 Ω

Maximaal ingangsvermogen
1000 mW

Accessoires

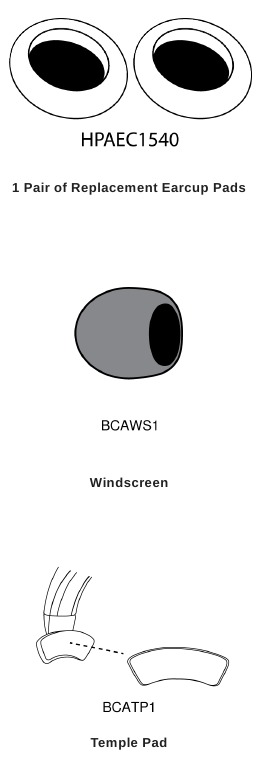

Vervangingsonderdelen

BRH Broadcast Kabelaccessoires

De volgende tabellen beschrijven de bedrading voor BRH afneembare kabels. Alle BRH afneembare kabels bevatten zes geleiders met discrete aansluiting op de Shure 6-pins connector die op de headset wordt aangesloten. Voor voorgeconfigureerde kabels zijn geleiders (en signalen) verbonden met gemeenschappelijke contacten aan de andere kant van de kabel, waar aangegeven.

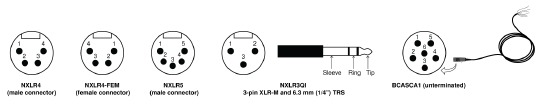

Connector Pin Diagram

BCASCA-NXLR4 (mannelijke connector)

BCASCA-NXLR4-FEM (vrouwelijke connector)

BCASCA-NXLR5 (mannelijke connector)

BCASCA-NXLR3QI

BCASCA1 (niet-afgewerkt)

VEILIGHEIDSMAATREGELEN

De mogelijke gevolgen van onjuist gebruik worden aangegeven door een van de twee symbolen: "WAARSCHUWING" en "VOORZICHTIG" - afhankelijk van de nabijheid van het gevaar en de ernst van de schade.

Het negeren van deze waarschuwingen kan leiden tot ernstig letsel of de dood als gevolg van onjuiste bediening.

Het negeren van deze waarschuwingen kan leiden tot matig letsel of materiële schade als gevolg van onjuiste bediening.

• Demonteer of wijzig het apparaat nooit, omdat dit tot storingen kan leiden.
• Oefen geen extreme kracht uit en trek niet aan de kabel, omdat dit tot storingen kan leiden.
• Houd het product droog en vermijd blootstelling aan extreme temperaturen en vochtigheid.

• Als er water of andere vreemde voorwerpen in het apparaat terechtkomen, kan dit brand of een elektrische schok veroorzaken.
• Probeer dit product niet te wijzigen. Dit kan leiden tot persoonlijk letsel en/of productfalen.

Dit apparaat kan een geluidsvolume produceren dat hoger is dan 85 dB SPL. Controleer uw maximaal toegestane continue blootstellingsniveau op basis van uw nationale vereisten voor arbeidsbescherming.

HET LUISTEREN NAAR AUDIO OP OVERMATIGE VOLUMES KAN PERMANENTE GEHOORSCHADE VEROORZAKEN. GEBRUIK EEN ZO LAAG MOGELIJK VOLUME. Overmatige blootstelling aan overmatige geluidsniveaus kan uw oren beschadigen, wat resulteert in permanent door lawaai veroorzaakt gehoorverlies (NIHL). Gebruik de volgende richtlijnen die zijn opgesteld door de Occupational Safety Health Administration (OSHA) over de maximale tijdsduur van blootstelling aan geluidsdrukniveaus voordat gehoorbeschadiging optreedt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
