Shure DuraPlex DH5 - Omnidirectionele Headset Handleiding

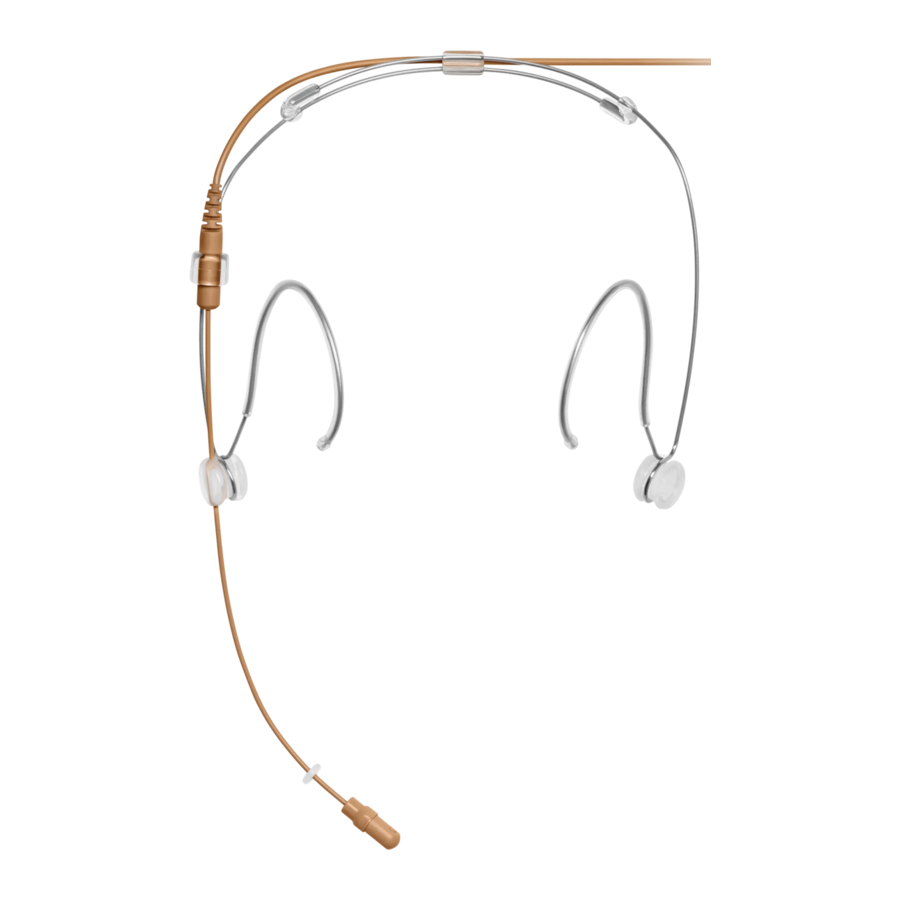

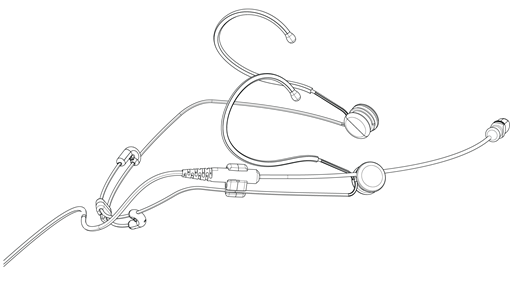

Algemene beschrijving

De DuraPlex DH5 omnidirectionele headsetmicrofoon is ideaal voor spraak- en performancetoepassingen die duurzaamheid en minimale zichtbaarheid vereisen. De buigbare, lichtgewicht headset heeft een verwisselbare plaatsing van de boommontage en een neutraal, helder ontwerp voor gebruik met elke DH5-kleurvariant. De gecertificeerde IP57-geclassificeerde headset is bestand tegen uitdagende omstandigheden met zweet en stof voor gebruik in theater-, bedrijfsevenementen en tv-uitzendingen. Elke microfoon wordt geleverd met een opbergzak, een enkele dasspeld, een frequentierespons dop voor vocale aanwezigheid, een snap-fit windscherm, een schuimwindscherm en een TA4F schroefdraadadapter.

Kenmerken

• IP57 gecertificeerde stofbestendige en waterdichte/zweetbestendige headset
• 5 mm omnidirectioneel subminiatuur ontwerp voor discrete plaatsing en verbeterde versterking vóór feedback
  1. 1,6 mm PLEX-kabeltechnologie, overschilderbare kabel en geen geheugeneffect
• Professionele geluidskwaliteit voor spraak- en performancetoepassingen
• Hoge RF-immuniteit, compatibel met digitale draadloze systemen zonder RF-interferentie
• Inclusief bevestigbare aanwezigheidsdop voor aangepaste frequentierespons in spraaktoepassingen
• Inbegrepen accessoires voor opslag, montagemogelijkheden en windbescherming
• TA4F- en LEMO-aansluitingen voor variabele draadloze systeemconnectiviteit
• Universeel helder headsetframe met verwisselbare plaatsing van de boommontage
• Verkrijgbaar in de kleuren Zwart, Tan, Cocoa

Verzorging en onderhoud

De DuraPlex omnidirectionele microfoon is IP57-stofbeschermd en waterdicht beoordeeld door uitgebreide interne tests, zodat u hem indien nodig kunt reinigen met gedistilleerd water en een mild reinigingsmiddel.

De hoofdband en microfoon aanpassen

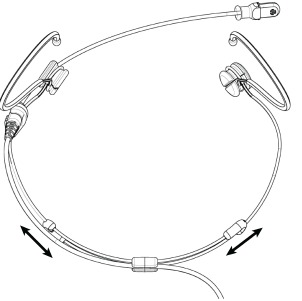

1. Hoofdbandbreedte aanpassen.

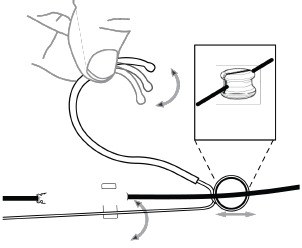

2. Oorhaken aanpassen, schuif de boomarm in het boompunt en draai het punt om de hoogte en lengte aan te passen.

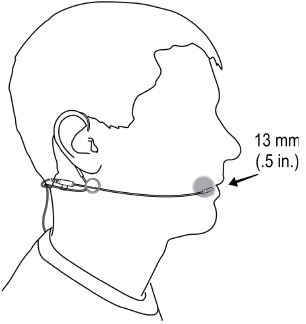

3. Boomarm in de juiste positie buigen. Positie aanpassen.

4. Gebruik de presence cap of laat hem weg.


   Gebruik een slide-fit windscherm met de presence cap. Gebruik een snap-fit windscherm zonder de presence cap.

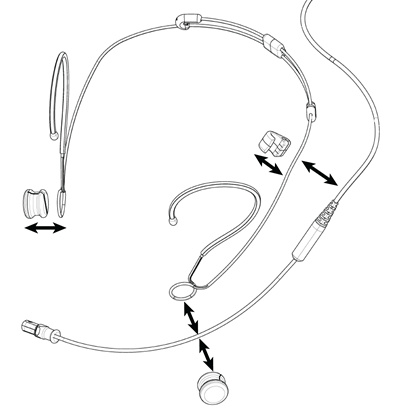

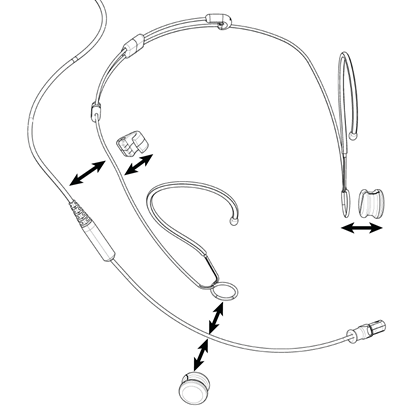

De boom omkeren

De microfoonboom kan aan de linker- of rechterkant van het hoofd worden geplaatst.

1. Knijp het oorstuk naar de hoofdband.
2. Duw de boomarm en het boompunt eruit.
3. Herhaal aan de andere kant de stappen om het boompunt te verwijderen.
4. Verplaats de boomarm naar de gewenste kant en zorg ervoor dat de boomarm in de sleuf in het boompunt wordt geplaatst.
5. Knijp elk oorstuk naar de hoofdband om de boompuntstukken weer op hun plaats te duwen.

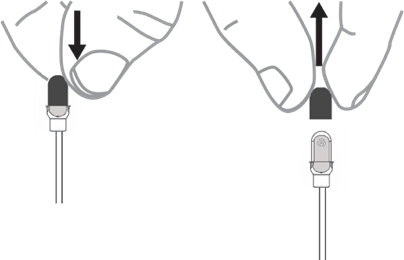

Presence Cap

Frequentiereactie

Het windscherm bevestigen

Er zijn twee windschermen voor gebruik met de DuraPlex-microfoon:

1. Een slide-fit windscherm voor gebruik met de presence cap

2. Een snap-fit windscherm voor gebruik zonder de presence cap
   Opmerking: gebruik het snap-fit windscherm niet met de presence cap - de presence cap kan vast komen te zitten in het snap-fit windscherm.


De kraagclip gebruiken

Accessoires

Meegeleverde accessoires

Accessoires zijn verkrijgbaar in de kleuren Zwart (/B), Tan (/T) EN Cocoa (/C). Raadpleeg uw Shure-vertegenwoordiger voor de beschikbare opties.

Optionele accessoires

Vervangende onderdelen

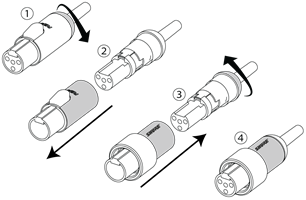

Instructies voor montage met schroefdraad

Bedrading en aansluiting

Typische bedradingstabel

Serie	Kabelconstructie	Elektrisch ontwerp	Polariteit	Vervangende connector	Voor gebruik met	Bedrading	Lijnafbeelding (vanaf soldeerkant)
DL4- LEMO	1,6 mm kabel met enkele geleider en afscherming	3-draads met extra bias op pin 3	Positief ten opzichte van aarde	WA416	Shure Lemo Bodypacks (AD1/ADX1- Lemo, Shure UR1M- Lemo, ULXD1- Lemo)	Rode draad: Bias(2) Blauwe draad: Audio(3) Afscherming: Aarde(1)
DL4- MTQG	1,6 mm kabel met 2 geleiders, 2 afschermdraden en afscherming	3-draads	Positief ten opzichte van aarde	WA430	Alle Shure TA4F Body packs	Rode draad: Bias(2) Blauwe draad: Audio(3) Afschermdraad: Aarde(1) Afscherming: Aarde (Shell)

Opmerking: de geleiders hebben een zwarte, beschermende coating die u met isopropylalcohol moet verwijderen om hun werkelijke kleur te zien.

TA5F-bedrading voor Lectrosonics Bodypacks (Servo Biased Wiring)

Serie	Kabelconstructie	Elektrisch ontwerp	Polariteit	Vervangende connector	Voor gebruik met	Bedrading	Lijnafbeelding (vanaf soldeerkant)
DL4- MTQG	1,6 mm kabel met 2 geleiders, 2 afschermdraden en afscherming	3-draads (Source Follow er)	Positief ten opzichte van aarde	WA435	Lectrosonics TA5F body packs	Rode draad: Bias(2) Blauwe draad: Audio(3) Afschermdraad: Aarde(1) Afscherming: Aarde(Shell) Jumper tussen 1 en 4
DL4- LEMO	1,6 mm kabel met 2 geleiders, 2 afschermdraden en afscherming	3-draads (Source Follow er)	Positief ten opzichte van aarde	WA435	Lectrosonics TA5F body packs	Rode draad: Bias(2) Blauwe draad: Audio(3) Afschermdraad: Aarde(1) Afscherming: Aarde(Shell) Jumper tussen 1 en 4

Opmerking: de geleiders hebben een zwarte, beschermende coating die u met isopropylalcohol moet verwijderen om hun werkelijke kleur te zien.

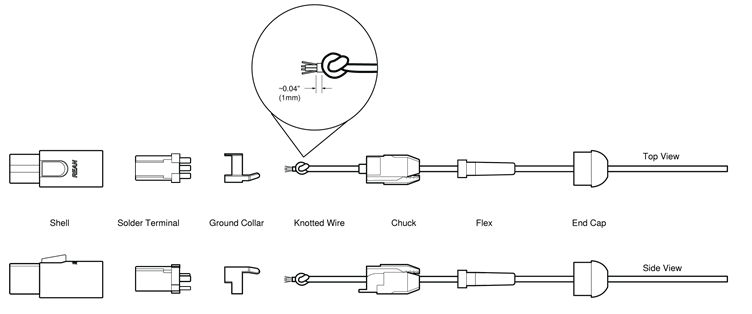

MTQG-connectorassemblage

Uitgebreide weergave

Opmerking: zorg ervoor dat u de afscherming aan de aardingskraag soldeert.

Geassembleerde weergave

Specificaties

Opmerking:

• Alle specificatiewaarden zijn gebaseerd op het gebruik van een typische bodypack met 5 V bias-ingang of de RPM400MTQG-voorversterker. Raadpleeg de RPM400LEMO-specificaties bij gebruik van de RPM400LEMO-versterker.
• Alle specificaties gemeten met een fantoomvoeding van 48 Vdc. De microfoon werkt op lagere spanningen, maar met iets minder headroom en gevoeligheid.

Microfooncapsule
MEMS

Polair patroon
Omnidirectioneel

Frequentiereactie
20 Hz tot 20 kHz

Gevoeligheid
42,5 dBV bij 1 kHz [1]

Zelfruis, A-gewogen, Equivalent akoestisch
31 dB SPL A

Signaal-ruisverhouding [2]
63,0 dB

Maximale SPL [3]
132,0 dB SPL, 1 kHz bij 1% THD, typisch

Dynamisch bereik
101,0 dB typisch

Microfoon stroomverbruik
220 µA, maximaal

Bias-spanning
Aanbevolen bedrijfsspanning
5 V DC, 2,6 V DC minimaal

Behuizing
Gegoten ABS

Polariteit

Kabeldiameter
1,6 mm

Kabellengte
66 inch (1,67 m)

Nettogewicht

[1] 1 Pa=94 dB SPL
[2] S/N-verhouding is het verschil tussen 94 dB SPL en equivalente SPL van zelfruis, A-gewogen
[3] THD van microfoonvoorversterker wanneer aangelegd ingangssignaalniveau equivalent is aan cartridge-uitgang bij gespecificeerde SPL

Afmetingen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure DuraPlex DH5 - Omnidirectionele Headset Handleiding
