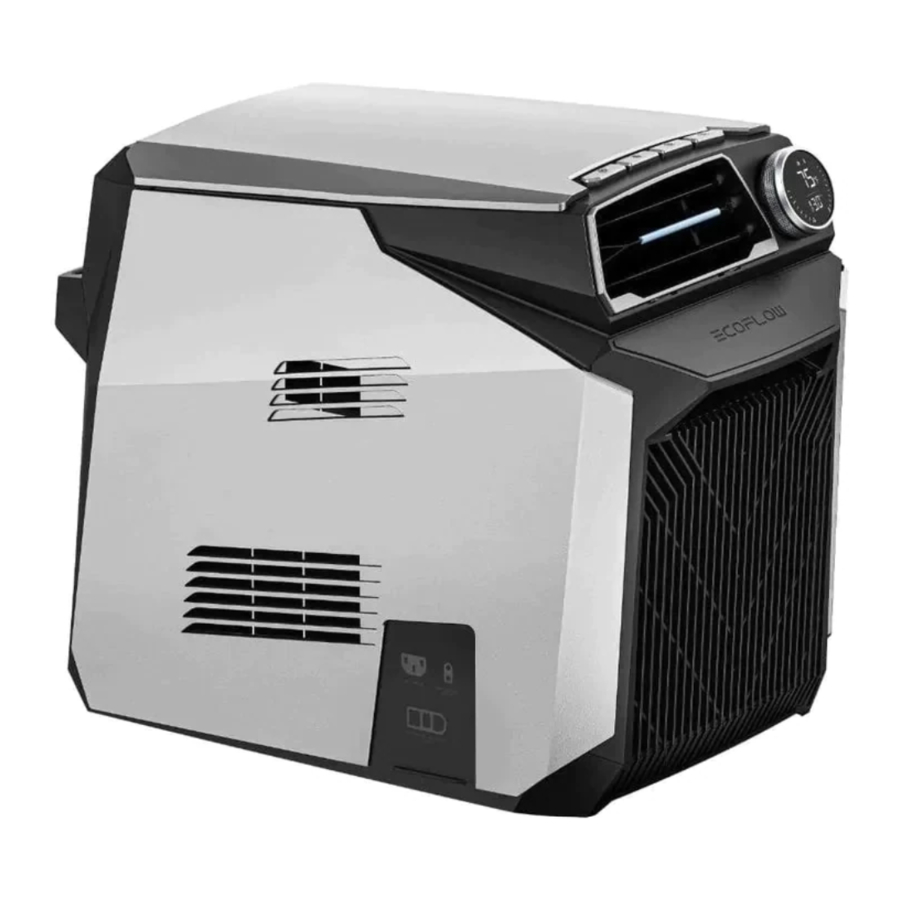

EcoFlow WAVE EFH200 - Draagbare Airconditioner Handleiding

Aan de slag

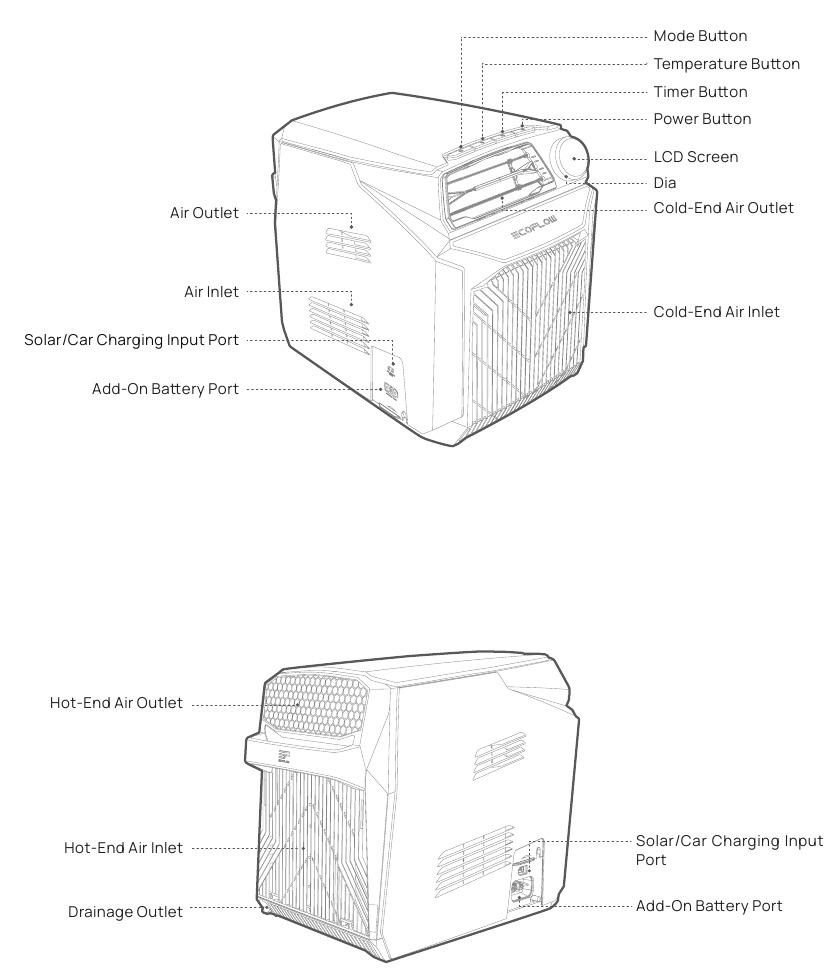

Beschrijving van het uiterlijk

Pictogrammen op het LCD-scherm

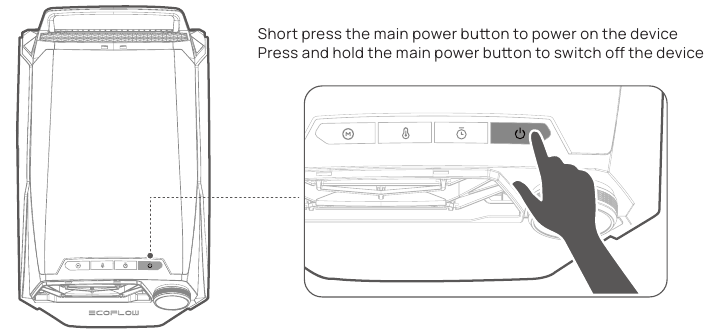

Het product gebruiken

Druk kort op de hoofdstroomknop om het apparaat in te schakelen. Nadat het apparaat is gestart, wordt het LCD-scherm verlicht en pulseert het hoofdstroomindicatielampje. Het product gaat naar de slaapstand als het 5 minuten inactief blijft zonder enige activiteit, en het LCD-scherm wordt automatisch uitgeschakeld. Als het product vervolgens wordt bediend, wordt het LCD-scherm automatisch verlicht. Om het LCD-scherm in of uit te schakelen, drukt u kort op de hoofdstroomknop. Houd de hoofdstroomknop ingedrukt om de machine uit te schakelen. Wanneer de Add-On Battery de enige stroomvoorziening is, wordt de Add-On Battery ook uitgeschakeld door de hoofdstroomknop ingedrukt te houden.

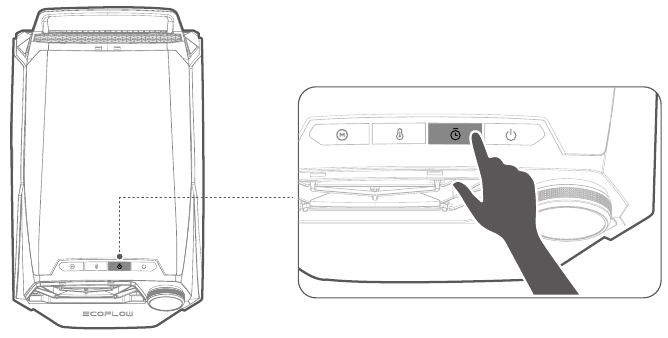

De timer instellen

Druk kort op de timerknop. Het timerpictogram en de tijd knipperen om aan te geven dat u de interface voor het aanpassen van de timer hebt geopend. Draai aan de draaiknop om de tijd aan te passen - draai met de klok mee om de tijd te verlengen of tegen de klok in om de tijd te verkorten. Wanneer de machine is aangesloten op een AC-stroomvoorziening, schakelt deze automatisch uit op de ingestelde tijd; wanneer de machine alleen is aangesloten op de Add-On Battery, schakelt deze automatisch uit wanneer de schermbatterij voldoende is opgeladen om langer dan de ingestelde tijd te worden gebruikt. Als de schermbatterij niet gedurende de volledige ingestelde tijd kan worden gebruikt, heeft de airconditioning een ingebouwd intelligent vermogensverdelingsalgoritme dat het koeleffect met een bepaald percentage vermindert om een langere looptijd te realiseren.

Draai met de klok mee om de tijd te verlengen

Tegen de klok in draaien om de tijd te verkorten

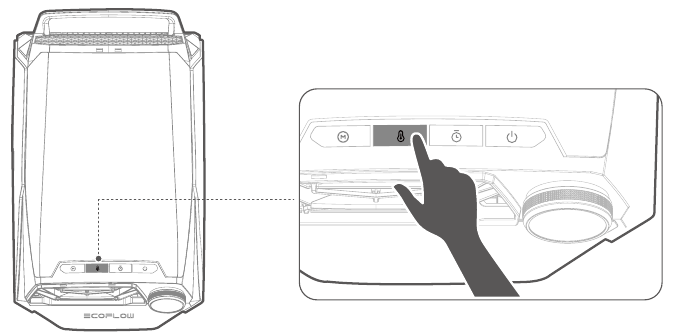

De temperatuur instellen

Druk kort op de temperatuurknop. Het temperatuurpictogram en de temperatuur knipperen om aan te geven dat u de interface voor het aanpassen van de temperatuur hebt geopend. Draai de draaiknop met de klok mee om de temperatuur te verlagen en tegen de klok in om de temperatuur te verhogen.

Standaard is de instelling van het luchtvolume
Met de klok mee draaien om het luchtvolume te verlagen

Standaard is de instelling van het luchtvolume
Tegen de klok in draaien om het luchtvolume te verhogen

De temperatuureenheid instellen
Houd de temperatuurknop drie seconden ingedrukt om de temperatuur te schakelen tussen Fahrenheit en Celsius. Intelligente functie voor stroomverdeling: Verlengt de looptijd van de machine wanneer deze alleen is aangesloten op de Add-On Battery/EcoFlow Power Station en wanneer de resterende lading beperkt is.

Celsius

Graden Fahrenheit

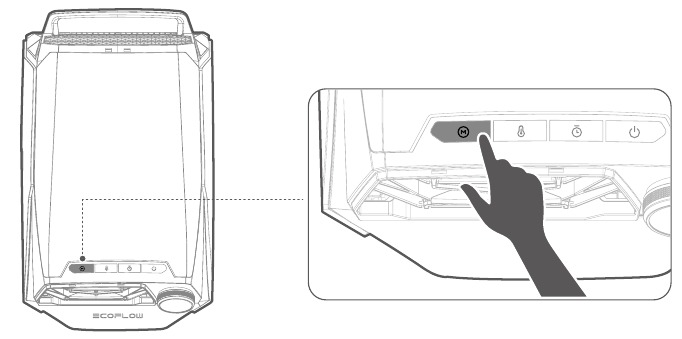

De bedrijfsmodus instellen

Druk kort op de Mode-knop om over te schakelen naar de koelmodus (Cooling Mode); druk nogmaals kort om over te schakelen naar de ventilatormodus (Fan Mode) (de ventilatormodus (Fan Mode) is alleen beschikbaar in de autolaad- of zonnelaadmodus)

Luchttoevoermodus

Koelmodus

Geen afvoer
Functie Dit product heeft een zelfverdampend, afvoervrij systeem dat condenswater van de verdamper naar de condensor sproeit voor warmteafvoer en verdamping, waardoor frequente afvoer niet meer nodig is in omgevingen met een lage luchtvochtigheid. Opmerking: Sommige waterdruppels verdampen mogelijk niet en het is normaal dat er een paar waterdruppels uit de uitlaat van de hete zone worden geblazen. De functie zonder afvoer voert het meeste condens af, maar er kan nog een kleine hoeveelheid water in de basis achterblijven. Om te voorkomen dat er water achterblijft dat bacteriën kan kweken, kantelt u de machine iets wanneer deze niet in gebruik is om het resterende water volledig via de afvoerpoort af te voeren. Uitschakelen bij volle functie Het product is uitgerust met een functie die het uitschakelt wanneer het vol water is. Wanneer de omgevingsvochtigheid hoog is, kan de airconditioningcondensatie niet volledig worden afgevoerd door het systeem zonder afvoer en stijgt het interne waterniveau geleidelijk. De machine heeft een overloop om overmatige wateropslag te voorkomen. Na het bereiken van een vooraf bepaald waterniveau wordt de functie geactiveerd om de machine uit te schakelen en de gebruiker te vragen de afvoerslang aan te sluiten om het water handmatig af te voeren.
Opmerking: het kantelen van het product kan de detectie van het waterniveau beïnvloeden. Overmatig kantelen kan ervoor zorgen dat het waterniveau onnauwkeurig wordt gedetecteerd, wat kan leiden tot onnodig uitschakelen of het product niet uitschakelen wanneer het vol water is. Het product moet tijdens gebruik zo horizontaal mogelijk worden geplaatst.

AC-voeding

Een AC-voeding kan worden aangesloten om het product van stroom te voorzien of op te laden. Wanneer het product is aangesloten op AC-stroom, houdt u de hoofdstroomknop ingedrukt en gaat de machine naar de Standby-modus. Als er een batterij is aangesloten, wordt het batterijpakket opgeladen met maximaal vermogen. Wanneer het product is aangesloten op AC-stroom, drukt u kort op de hoofdstroomknop en werkt het apparaat normaal. Als er een batterij is aangesloten, geeft het product prioriteit aan het leveren van stroom aan de airconditioner via het ingebouwde intelligente laadalgoritme, terwijl tegelijkertijd het batterijpakket met het optimale vermogen wordt opgeladen.

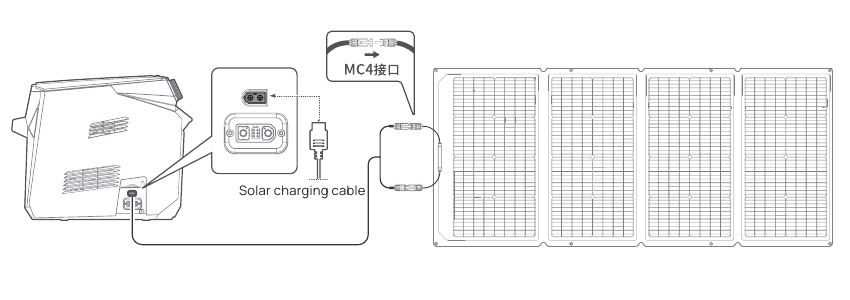

Opladen via zonne-energie

Het product kan worden gevoed door zonne-energie. Als er een batterij is aangesloten wanneer het product in de Standby-modus staat, kan de batterij worden opgeladen met een maximale snelheid van 200 W. De bedrijfsstatus wordt beperkt door het vermogen van de poort en kan alleen in de ventilatormodus (Fan Mode) worden gebruikt wanneer deze afzonderlijk wordt gevoed. Er zijn geen beperkingen wanneer deze is aangesloten op andere stroombronnen (batterijpakket, AC-stroom). Als er een batterij is aangesloten, kan deze in de ventilatormodus (Fan Mode) werken en tegelijkertijd de batterij opladen.
Aanbeveling: indien mogelijk moet er een batterij worden aangesloten bij gebruik van auto- of zonne-energie.

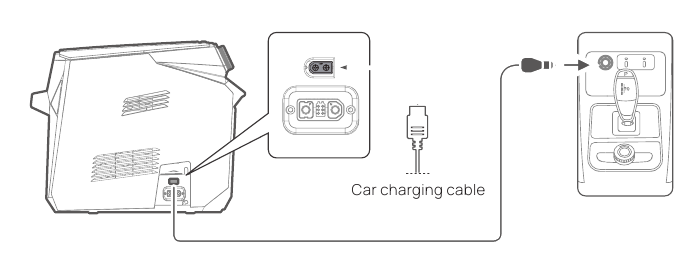

Opladen in de auto

Het product kan worden gevoed via de oplaadconnector in de auto, die een maximale stroom van 8 A kan leveren (ondersteunt 12 V/24 V) om op te laden in de stand-bymodus. De bedrijfsstatus wordt beperkt door het vermogen van de poort en kan alleen in de ventilatormodus (Fan Mode) worden gebruikt wanneer deze afzonderlijk wordt gevoed. Er zijn geen beperkingen wanneer deze is aangesloten op andere stroombronnen (batterij, AC-stroom). Als er een batterij is aangesloten, kan deze in de ventilatormodus (Fan Mode) werken en tegelijkertijd de batterij opladen.
Aanbeveling: indien mogelijk moet er een batterij worden aangesloten bij gebruik van auto- of zonne-energie.

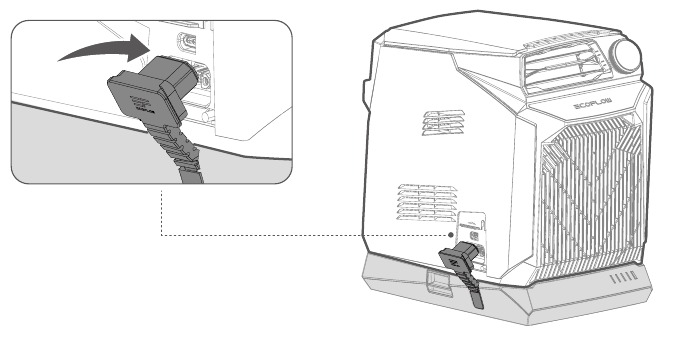

De Add-On Battery aansluiten

EcoFlow Wave Add-On Battery

Plaats de hoofdeenheid bovenop het batterijpakket en schuif deze op zijn plaats. Een klikkend geluid geeft aan dat de hoofdeenheid correct is aangesloten op het batterijpakket. Steek vervolgens de batterijstekker in de batterijconnector van de airconditioner. (Zie de instructies van het batterijpakket voor meer informatie)

Wave ondersteunt de volgende batterijen: EcoFlow Wave Add-On Battery, DELTA Max, DELTA Max Extra Battery, DELTA Pro, DELTA Pro Extra Battery.

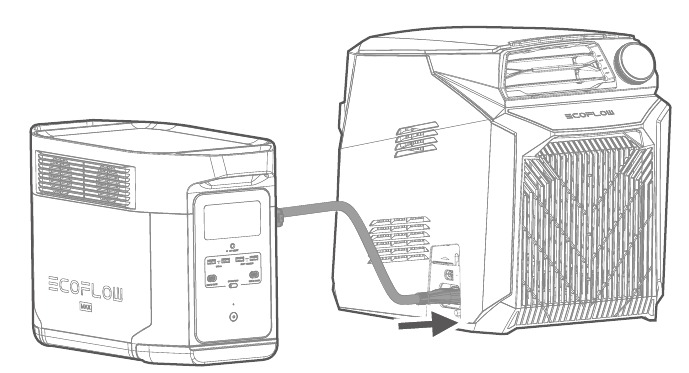

(Bij gebruik van een draagbaar energiecentrale zoals DELTA Max)

Neem de DELTA Max-kabel en sluit deze aan op de airconditioner; de airconditioner wordt niet geleverd met een aparte kabel hiervoor. Om de DELTA Pro-kabel op de airconditioner aan te sluiten, moet de adapter eerst worden aangesloten; de airconditioner wordt niet geleverd met een aparte kabel en adapter hiervoor.

De app gebruiken

EcoFlow APP
Bedien, bewaak en pas uw draagbare energiecentrale op afstand aan met de EcoFlow-app.
Download op: https://download.ecoflow.com/app

Privacybeleid
Door EcoFlow-producten, -applicaties en -services te gebruiken, stemt u in met de EcoFlow-gebruiksvoorwaarden en het privacybeleid, die u kunt openen via het gedeelte 'Over' van de pagina 'Gebruiker' in de EcoFlow-app of op de officiële EcoFlow-website op https://www.ecoflow.com/policy/terms-of-use en https://www.ecoflow.com/policy/privacy-policy

Installatie

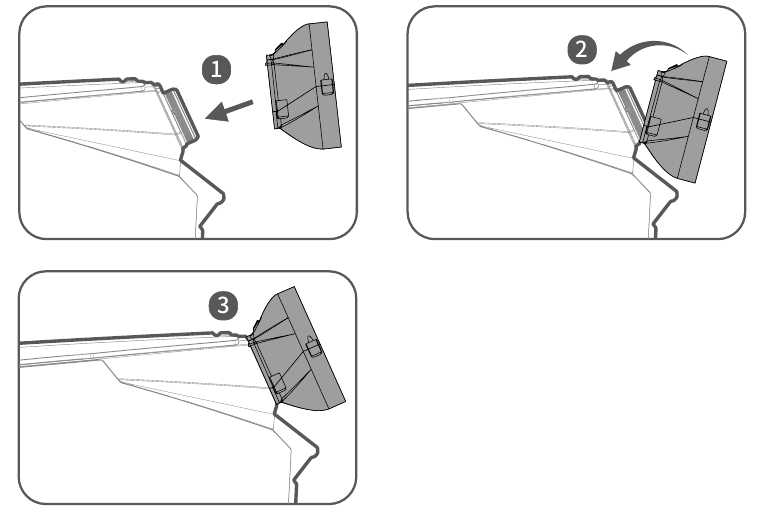

De koude-eindventilatorafdekking en het kanaal installeren

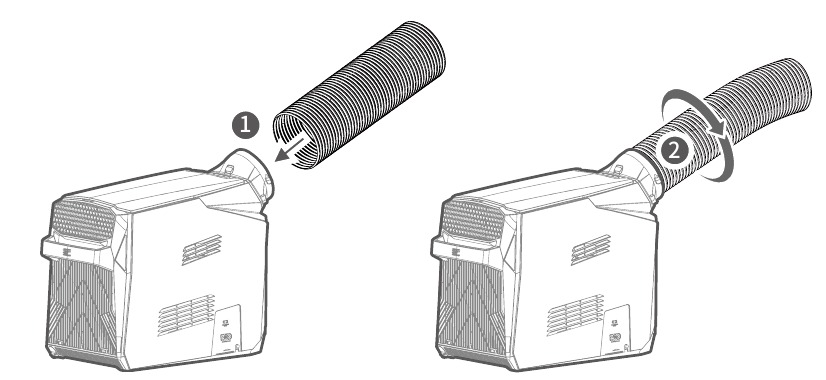

Ventilatiekanalen installeren

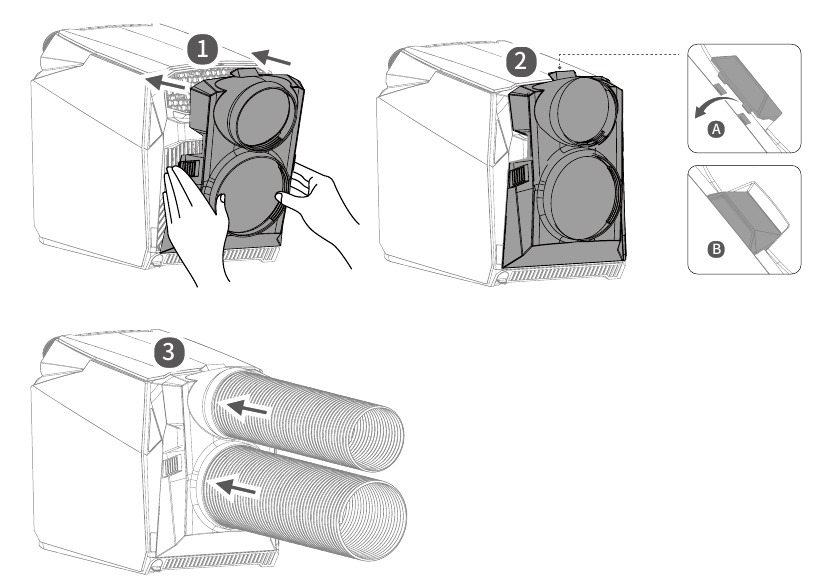

De hete-eindventilatorafdekking en het kanaal installeren

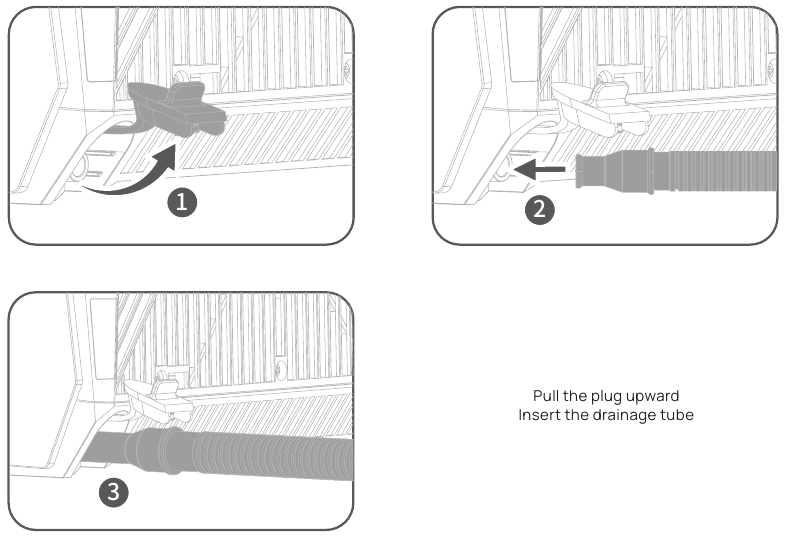

De afvoerslang installeren

Gebruiksscenario's

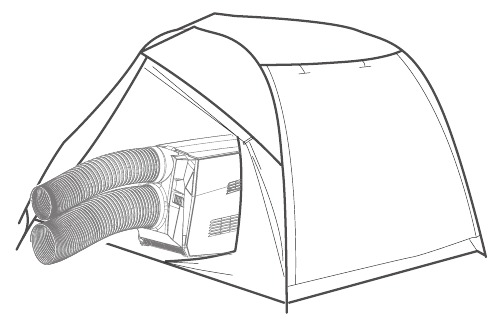

Tent

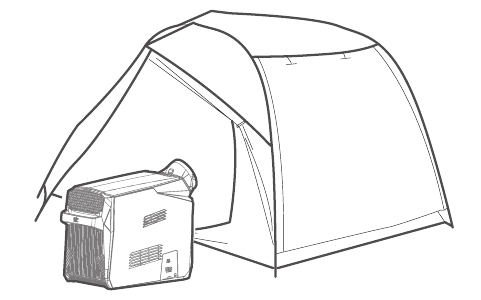

1. Plaats in een opening in de tentritssluiting met het koude uiteinde in de tent en het hete uiteinde buiten de tent

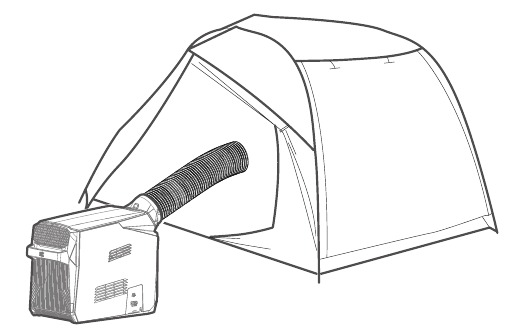

2. Plaats buiten de tent met de koude luchtuitlaat gericht in de tent


3. Plaats in de tent met de hete luchtuitlaat gericht buiten de tent

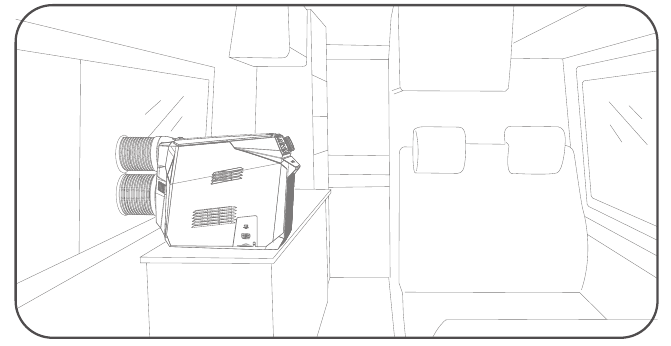

RV (Recreatievoertuig)

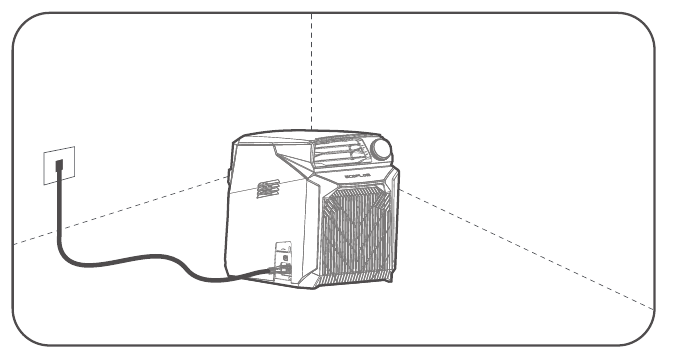

Binnenshuis/keuken

Veelgestelde vragen

Overwegingen voor gebruik:

1. De werking van de airconditioner is voornamelijk afhankelijk van de uitwisseling van warmte van het ene uiteinde naar het andere. Vermijd daarom bij de installatie het blokkeren of belemmeren van de luchtinlaat of -uitlaat, omdat dit het koeleffect zal verminderen.
2. Het wordt aanbevolen dat het te koelen oppervlak kleiner is dan 5 m ² en zonder direct zonlicht, aangezien zonlicht de temperatuur in de ruimte kan verhogen en het koeleffect kan verminderen.
3. Airconditioners kunnen in verschillende scenario's worden gebruikt met behulp van luchtkanalen, die zo kort mogelijk moeten worden geïnstalleerd en met een goede buigcurve om overmatige luchtweerstand te voorkomen en de efficiëntie van de airconditioner te beïnvloeden.
4. De airconditioner heeft een ingebouwde waterpomp om de functie zonder afvoer te bieden. Als de omgevingsvochtigheid echter hoog is, moet de afvoerpijp worden aangesloten om te helpen bij het afvoeren van het water.
5. De airconditioner moet worden uitgeschakeld via de aan/uit-schakelaar en gebruikers moeten vermijden om de stekker er direct uit te trekken of de stroom uit te schakelen om hem uit te schakelen, omdat dit de levensduur van de airconditioner kan verkorten.
6. De stroomkabel van EcoFlow moet worden gebruikt als de AC-stroomkabel voor de airconditioner. De stekker moet stevig en niet los zitten, omdat dit kan leiden tot slecht contact en schade aan de airconditioner.
7. Om frequent stoppen en starten van de compressor te voorkomen, is de compressor ingesteld om minstens twee minuten te stoppen na het uitschakelen. Het is normaal dat de compressor twee minuten niet beweegt bij het in- en uitschakelen binnen een korte periode.
8. De airconditioner moet zo horizontaal mogelijk worden geplaatst; het wordt niet aanbevolen om de maximale kantelhoek van 15° te overschrijden, anders wordt de betrouwbaarheid van de werking van het systeem verminderd.
9. Vermijd blootstelling aan regen of zonlicht tijdens gebruik, anders kunnen airconditionercomponenten beschadigd raken.

Probleemoplossing

Opmerking: Als de gebruiker de storing nog steeds niet kan oplossen na het afhandelen van de bovenstaande oplossingen, neem dan contact op met het after-sales personeel voor onderhoud.

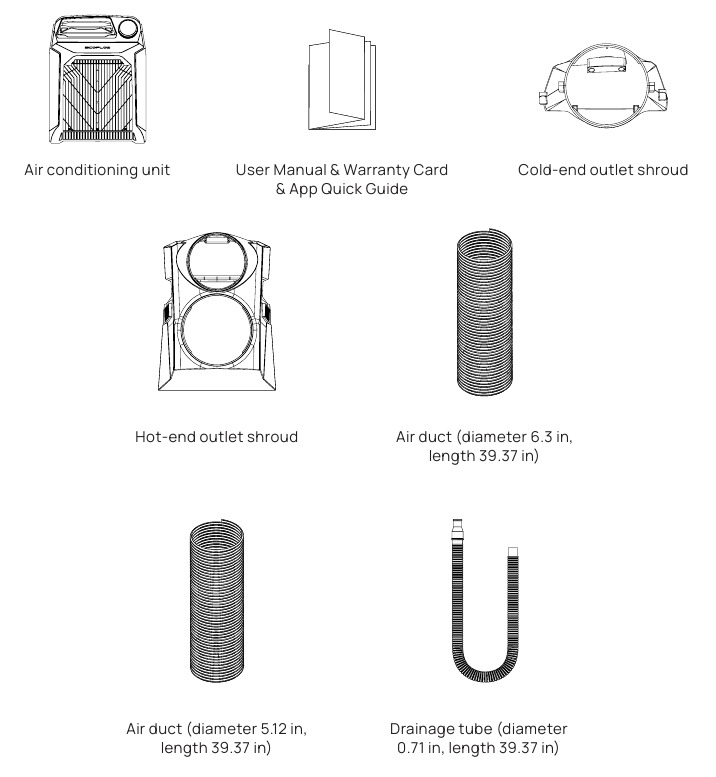

Wat zit er in de doos

Onderhoud

1. Nadat de machine is uitgeschakeld voor opslag, sluit u de contactdoosafdekking om te voorkomen dat er stof binnendringt.
2. Nadat de machine is uitgeschakeld voor opslag, moeten alle waterdruppels handmatig uit de machine worden verwijderd om de vorming van bacteriën tijdens langdurige opslag te voorkomen en waterlekkage te voorkomen wanneer de machine wordt verplaatst.
3. Het wordt aanbevolen om dit product op te slaan bij 20°C tot 30°C (68°F tot 86°F) en uit de buurt van water, warmtebronnen en andere metalen voorwerpen te bewaren.

Specificaties

Dit apparaat bevat een radiotransmissiemodule met typegoedkeuringscode CMIIT ID:2021DP3313.

Veiligheidsrichtlijnen

1. Het is ten strengste verboden dit product in de buurt van warmtebronnen te plaatsen, zoals vuur of verwarmingsovens.
2. Het is verboden dit product te gebruiken in omgevingen met sterke statische of sterke magnetische velden.
3. Het is verboden dit product op welke manier dan ook te demonteren of te doorboren met scherpe voorwerpen.
4. Het is verboden draden of andere metalen voorwerpen te gebruiken om kortsluiting in dit product te veroorzaken.
5. Gebruik geen niet-officiële componenten of accessoires. Als vervanging nodig is, bezoek dan het officiële verkoopkanaal van EcoFlow voor de relevante aankoopinformatie.
6. Het is ten strengste verboden andere zware voorwerpen op dit product te stapelen.
7. Vermijd stoten, vallen, laten vallen of sterke trillingen. In geval van ernstige externe impact, schakel dan onmiddellijk de stroom uit en stop met het gebruik van het product. Zorg ervoor dat het product goed vastzit tijdens transport om trillingen en stoten te voorkomen.
8. Behandel dit product met zorg om schade door kantelen te voorkomen. Als het product omvalt en ernstig beschadigd is, schakel het dan onmiddellijk uit.
9. Het is ten strengste verboden de in- of uitgangen van dit product te blokkeren of te belemmeren.
10. Het is ten strengste verboden dit product om te gooien, omdat er een risico bestaat op beschadiging van de compressor.
11. Houd dit product buiten het bereik van kinderen en huisdieren. Houd toezicht op kinderen tijdens gebruik en zorg ervoor dat ze niet met de apparatuur spelen.
12. Bewaar het product op een droge en geventileerde plaats.
13. Als de interface van dit product vuil wordt, veeg deze dan af met een droge doek.
14. Stel dit product niet bloot aan regen of zonlicht.
15. Behandel dit product met zorg. Als het per ongeluk is omgevallen, moet het zes uur blijven staan.
16. Het is verboden de ventilator tijdens gebruik geforceerd te blokkeren.
17. Laat geen vreemde voorwerpen in de ventilatorinlaat en -uitlaat vallen, omdat deze de ventilatoren kunnen beschadigen.
18. Houd de in- en uitlaten van het apparaat minstens 0,5 m verwijderd van muren en andere obstakels die de luchtinlaat en -uitlaat belemmeren.
19. Als de stroomkabel beschadigd is, moet deze worden vervangen door de fabrikant, hun servicevertegenwoordiger of vergelijkbaar gekwalificeerd personeel om gevaren te voorkomen.
20. Dompel dit product niet onder in water en laat het niet nat worden. Gebruik dit product niet in de regen, in vochtige omstandigheden of in natte omgevingen.
21. Het bedienen van de apparatuur in een woonomgeving kan radiostoring veroorzaken.
22. Sta personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis (inclusief kinderen) niet toe het apparaat te gebruiken, tenzij ze onder toezicht staan of instructies hebben gekregen.
