EcoFlow Wave 2 - Handleiding voor Draagbare Airconditioner

EcoFlow App

Bedien, bewaak en pas uw EcoFlow Wave 2 op afstand aan met de EcoFlow-app.

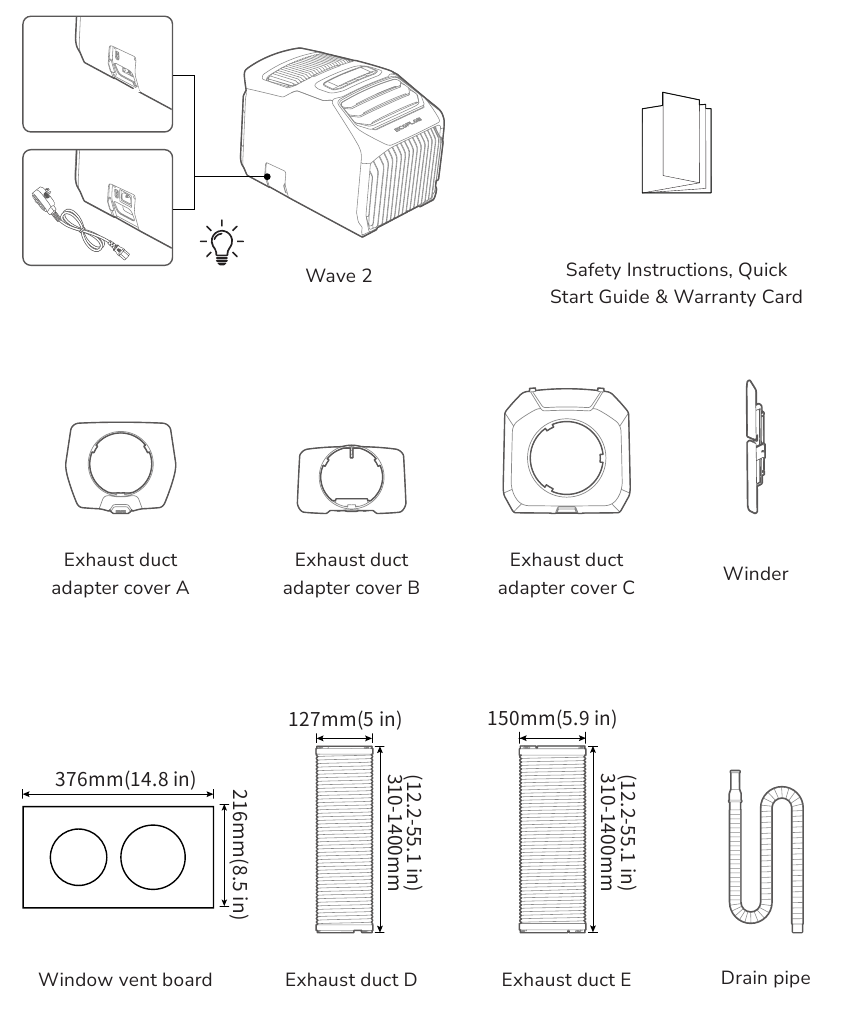

Wat zit er in de doos

Het type AC-oplaadkabel (inplugbaar/ingebed) varieert vanwege lokale wettelijke vereisten. Raadpleeg het daadwerkelijke product.

Productdetails

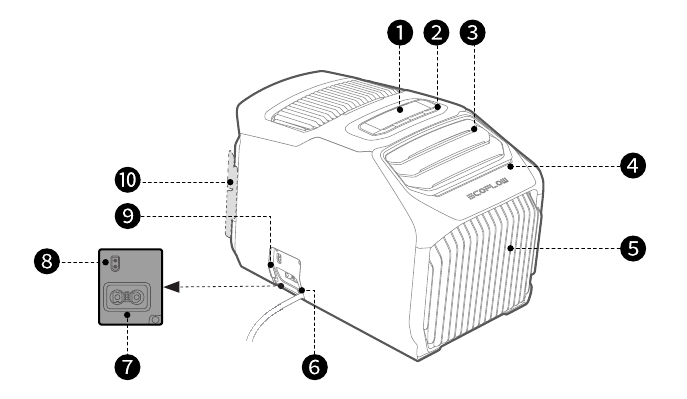

Overzicht

1. LCD
2. Bedieningsknoppen
3. Ventilatorblad voorste luchtuitlaat
4. Omgevingslicht
5. Filter voorste luchtinlaat

6. AC-oplaadkabel
7. Aansluiting extra batterij (XT150)
8. Aansluiting opladen via zonne-energie/auto (XT60)
9. Afdekking oplaadpoort
10. Winder aansluiting

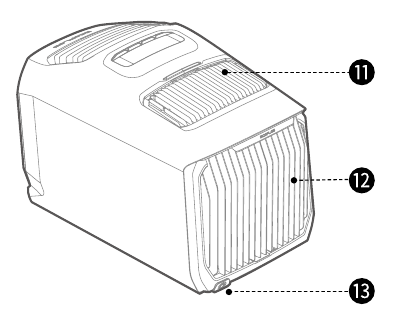

11. Luchtuitlaat achter
12. Filter luchtinlaat achter

13. Afvoeruitlaat & connector afvoeruitlaat

Introductie tot Indicatielampjes

Pulserend blauw		Koelstatus
Pulserend oranje		Verwarmingsstatus
Pulserend wit		Ventilatorstatus
Continu rood		Foutalarm
Knipperend wit		Firmware-update

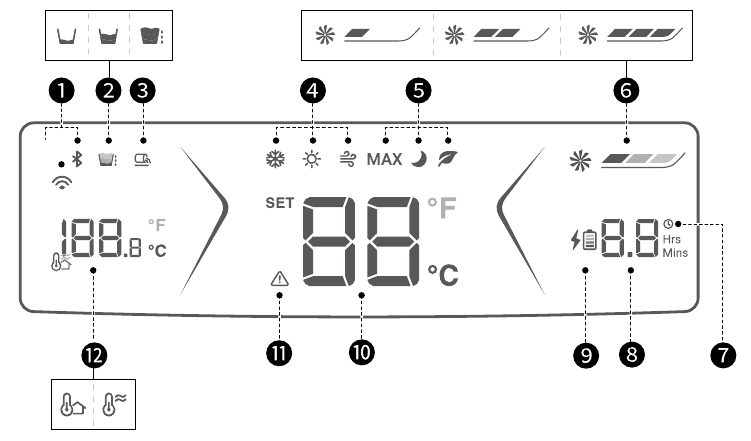

LCD

1. Wi-Fi/Bluetooth
2. Waterniveau-indicator
3. Externe afvoerindicator
4. Koel-/Verwarmings-/Ventilatiefunctie
5. Max/Slaap/Eco-modus
6. Ventilatorsnelheid

7. Timer (alleen ondersteund in app-instellingen)
8. Resterende laad-/ontlaadtijd
9. Oplaadindicator extra batterij
10. Temperatuurinstelling/Foutcode
11. Foutalarm

Raadpleeg Foutindicatie en Probleemoplossing voor oplossingen voor foutalarmen.

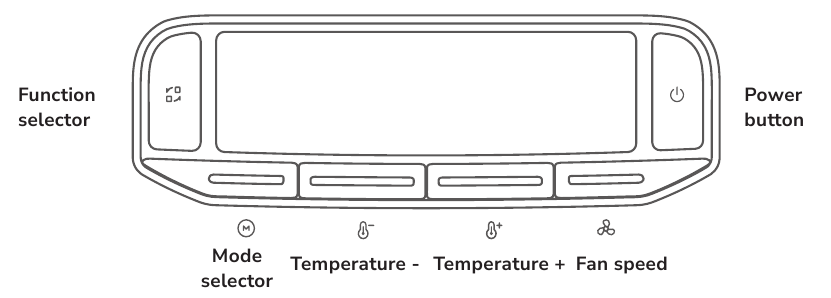

Bedieningsknoppen

Aan/uit-knop

Functieknop

Druk op	Schakel tussen koelen /verwarmen /ventilator functies. Bij het schakelen tussen koelen en verwarmen is er 2 minuten downtime* om het apparaat te beschermen.
Ingedrukt houden	Houd deze 3 seconden ingedrukt om Wi-Fi en Bluetooth te resetten. Als herverbinding vereist is, open dan de EcoFlow-app om opnieuw verbinding te maken.

* Omdat het werkende vermogen tijdens de downtime kan fluctueren, is de resterende laad-/ontlaadtijd onnauwkeurig. Controleer dit opnieuw wanneer Wave 2 begint met koelen of verwarmen.

Modusknop (alleen beschikbaar voor koelen/verwarmen)

Druk op

Schakel tussen /slaap /eco /aangepaste modi. In de maximale modus werkt Wave 2 standaard op een hoge ventilatorsnelheid van 16°C (60°F) voor koelen of 30°C (86°F) voor verwarmen, en de temperatuur of ventilatorsnelheid kan niet worden gewijzigd. In de slaap- of ecomodus werkt deze standaard op een lage ventilatorsnelheid van 26°C (79°F) voor koelen of 20°C (68°F) voor verwarmen. In de ecomodus in de koelstand werkt Wave 2 20 minuten in de koelstand, blaast vervolgens 10 minuten lucht en herhaalt het proces.

Ingedrukt houden

Houd deze 3 seconden ingedrukt om te schakelen tussen real-time omgevingstemperatuur/ real-time luchtuitlaattemperatuur .

Temperatuur+ / Temperatuur-

Druk op	Temperatuur instellen en koel-/verwarmingstemperatuurbereik: 16°C-30°C (60°F-86°F). De temperatuur kan niet worden ingesteld bij gebruik van de ventilatorfunctie.
Ingedrukt houden	Houd de Temperatuur+ en Temperatuur- knoppen 3 seconden ingedrukt om te schakelen tussen temperatuureenheden

Ventilatorsnelheid

Druk op	Ventilatorsnelheid instellen (laag /gemiddeld /hoog ).
Ingedrukt houden	Houd deze 3 seconden ingedrukt om de externe afvoerfunctie in te schakelen* herhaal het proces om de functie uit te schakelen.

* Lees [Hoe af te voeren] voordat u de externe afvoerfunctie gebruikt.

Aan de slag

Hoe te installeren

Wanneer u de koel- of verwarmingsfunctie gebruikt, zorg er dan voor dat u de afvoerkanaal en adapterdeksel op Wave 2 hebt geïnstalleerd, anders heeft dit invloed op de werkingsefficiëntie van de airconditioner. Het wordt aanbevolen dat de ruimte zich binnen 20 m³ bevindt voor betere werkprestaties.

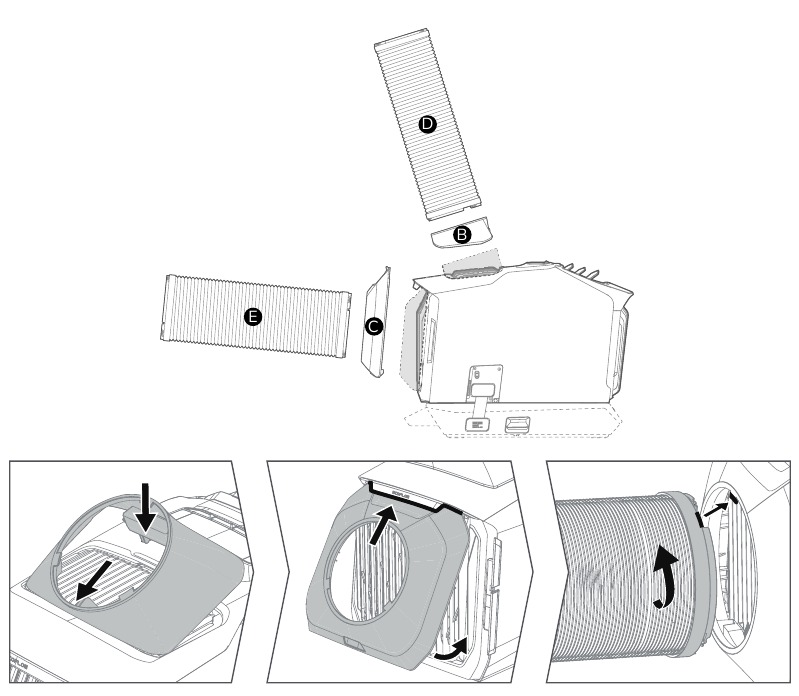

Binnenshuis gebruik
Wanneer de airconditioner in een afgesloten ruimte wordt gebruikt, kunt u afvallucht afvoeren via de afvoerkanalen. Het afvoerkanaal mag niet overmatig worden uitgerekt of gebogen wanneer het is aangesloten om te voorkomen dat dit de werkingsefficiëntie van de airconditioner beïnvloedt.

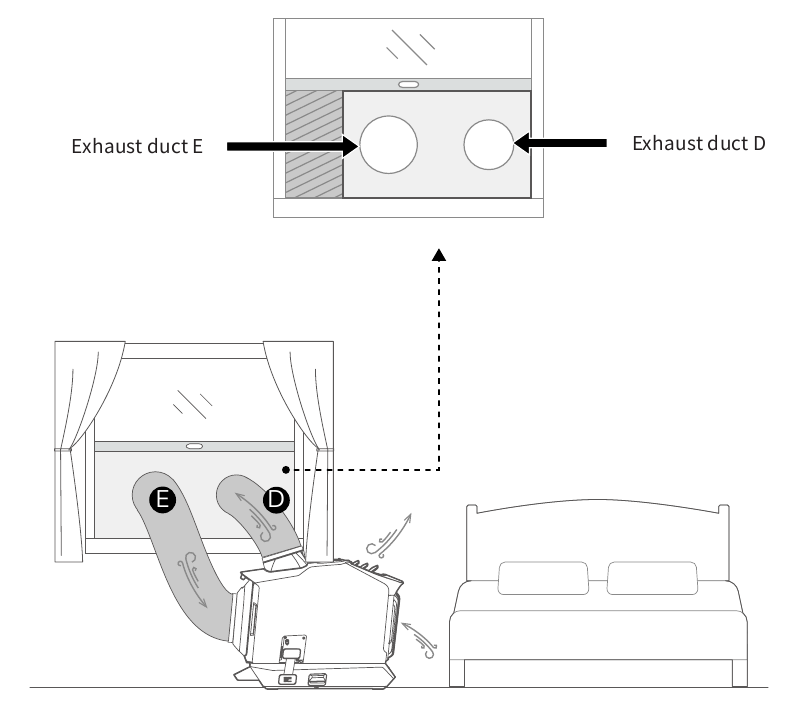

DIY-vensterontluchtingsbord
Een vensterontluchtingsbord is inbegrepen bij Wave 2. Het bord is voorgesneden op basis van de diameters van de afvoerkanalen. U kunt het aanbrengen op uw vrachtwagen-, camper- of huisramen, de opening tussen het bord en het raam opvullen en de uitlaatlucht via de kanalen afvoeren.

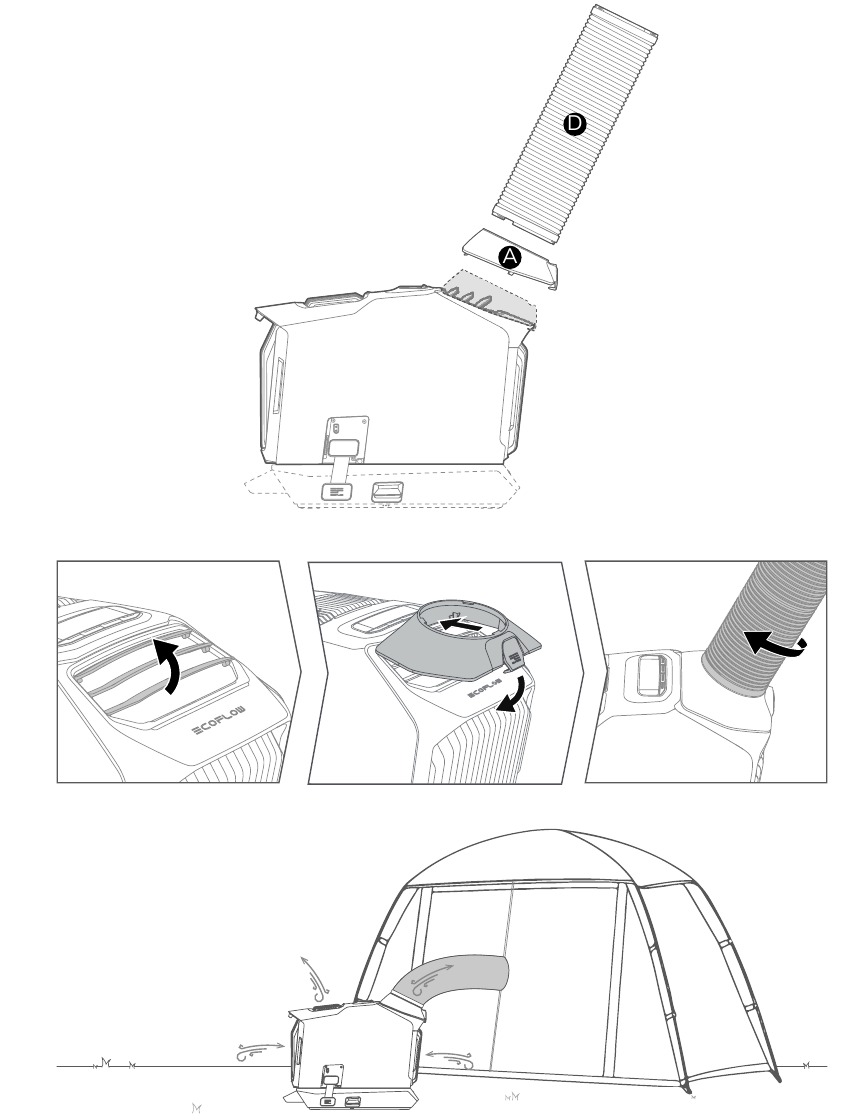

Buitenshuis gebruik
Wanneer de binnenruimte klein is of geluidsoverlast moet worden vermeden, kan Wave 2 buiten worden geplaatst en koeling of verwarming leveren via de voorste luchtuitlaat.

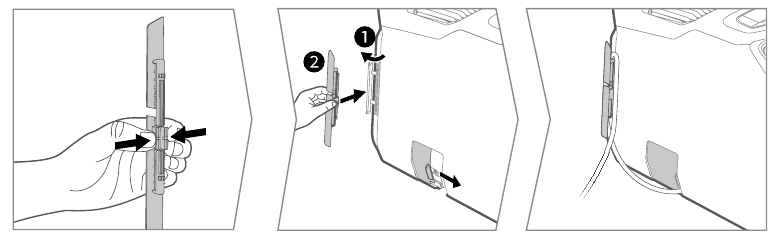

Hoe in te schakelen

Dit product ondersteunt meerdere methoden voor stroomvoorziening. Open de afdekking van de oplaadpoort voordat u deze gebruikt en schakel vervolgens in. Sluit de afdekking om stof tijdens het opladen te voorkomen en wikkel de AC-oplaadkabel rond de winder.

Houd voor het uitschakelen de aan/uit-knop ingedrukt voordat u de oplaadkabel verwijdert. Verwijder de kabel niet rechtstreeks om schade aan de batterijcel te voorkomen.

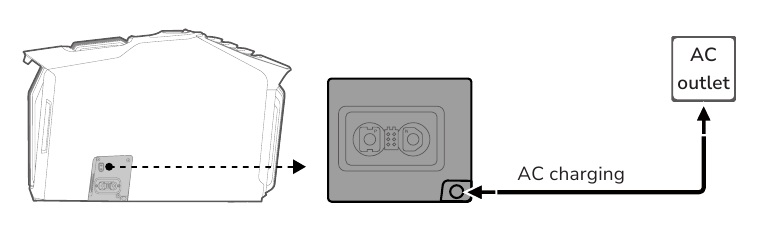

AC-stopcontact
Wave 2 ondersteunt een AC-spanning van 100-240V. Gebruik de originele AC-oplaadkabel en zorg ervoor dat de werkstroom van het stopcontact continu hoger is dan 10A.

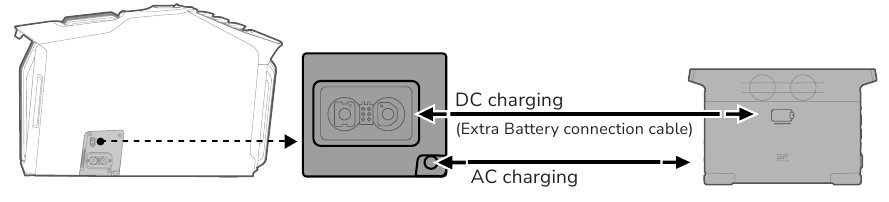

Batterijpakket
De EcoFlow Wave 2-uitbreidingsbatterij of EcoFlow draagbare powerstations (DELTA- en DELTA 2-series worden aanbevolen) kunnen worden gebruikt om Wave 2 van stroom te voorzien. Deze producten en kabels kunnen worden gekocht via officiële EcoFlow-kanalen.

1. Wave 2-uitbreidingsbatterij


2. EcoFlow draagbare powerstations (XT150 DC-uitgangspoort wordt aanbevolen)

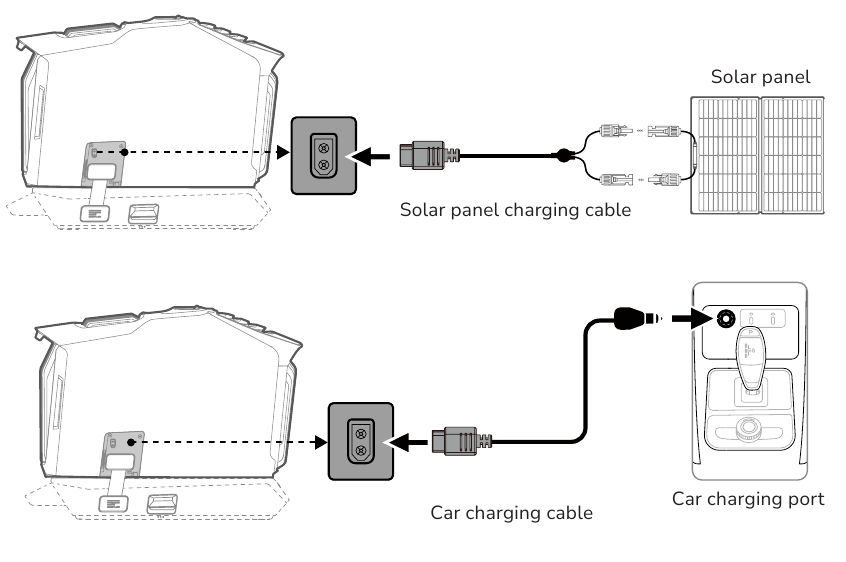

Zonnepaneel/Oplaadpoort voor auto
Controleer bij het opladen met een zonnepaneel of de uitgangsspanning en -stroom van het zonnepaneel binnen het gespecificeerde bereik liggen (11-60V/13A) en controleer de gebruikershandleiding van het zonnepaneel. Schakel bij het opladen via de oplaadpoort van de auto eerst de motor in om te voorkomen dat deze niet start als de autobatterij te laag is. Wave 2 ondersteunt 12V/24V-opladen in de auto en een maximale laadstroom van 8A. Zorg ervoor dat de oplaadpoort van de auto en de oplaadkabel stevig zijn aangesloten op de sigarettenaansteker.


Als het vermogen van de auto of het zonnepaneel laag is of de spanning instabiel is, werkt alleen de ventilatorfunctie. Als de koel-/verwarmingsfunctie vereist is, sluit u de uitbreidingsbatterij/draagbare powerstation aan.

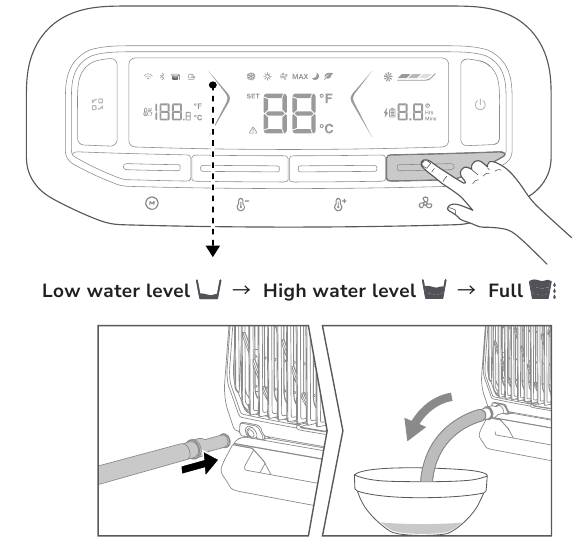

Hoe af te voeren

Wave 2 heeft een afvoervrije functie. Wanneer de koelfunctie is ingeschakeld, verdampt condensatie door middel van flashdestillatie. Wanneer de verwarmingsfunctie in gebruik is of de omgevingsvochtigheid te hoog is, kan condensatie niet volledig worden afgevoerd met behulp van flashdestillatie. Controleer de waterniveau-indicator op het LCD voor meer informatie. Wanneer er geen water meer kan worden opgevangen, wordt Wave 2 automatisch uitgeschakeld (schakelt over naar de ventilatorfunctie als deze momenteel in de koelmodus staat). Schud of verplaats de airconditioner niet om waterlekkage te voorkomen.
Externe afvoer: Wanneer de afvoerpijp is aangesloten op de afvoeruitlaat, houdt u de snelheidsknop 3 seconden ingedrukt en het LCD-scherm toont [Externe afvoerindicator]. Houd hem nogmaals ingedrukt om de afvoerfunctie uit te schakelen. Indien niet uitgeschakeld, blijft het product leeglopen wanneer een hoog waterniveau wordt bereikt.

Handmatige afvoer: Er blijft een kleine hoeveelheid restwater achter op de bodem van de watertank na externe afvoer. Verwijder de connector en kantel het apparaat iets naar achteren totdat de condensatie volledig is afgevoerd.

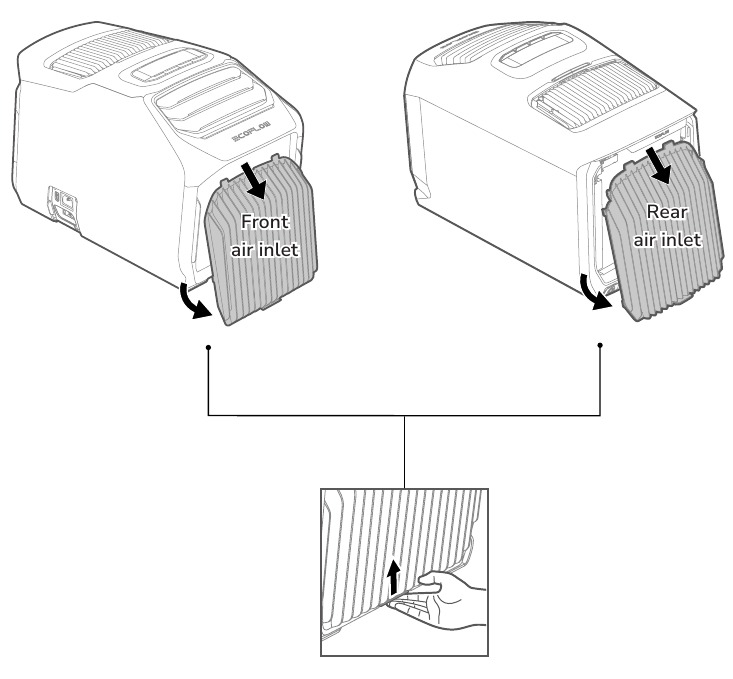

Hoe schoon te maken

De luchtinlaat kan verstopt raken met grote stofdeeltjes en onzuiverheden in de lucht tijdens gebruik buitenshuis. Verwijder regelmatig de voorste en achterste luchtinlaatfilters, reinig ze met een vochtige doek met een mild reinigingsmiddel, droog ze aan de lucht en monteer ze vervolgens opnieuw.

Verzorging en onderhoud

1. Sluit de afdekking van de stekker na opslag van het apparaat om stof te voorkomen.
2. Nadat het apparaat na het uitschakelen is opgeslagen, voert u het apparaat handmatig af om bacteriegroei te voorkomen in de vochtige omgeving tijdens langdurige opslag en voorkom overloop van water wanneer het de volgende keer wordt verplaatst.
3. Het wordt aanbevolen om dit product op te slaan binnen het bereik van de omgevingstemperatuur van 20°C-30°C (68°F-86°F), en houd dit product uit de buurt van waterbronnen, warmtebronnen en metalen voorwerpen.

Specificaties

*De parameters kunnen variëren als gevolg van lokale testomstandigheden.

Veiligheidsinstructies

Gebruik

1. Gebruik dit product niet in de buurt van een warmtebron (zoals vuur of een kachel) en vermijd directe blootstelling aan zonlicht. Hitte kan ervoor zorgen dat ontvlambare vloeistoffen lekken of exploderen.
2. Als het product per ongeluk vlam vat, raden we aan om brandblussers in de volgende volgorde te gebruiken: water of waternevel, zand, blusdeken, droog poeder en koolstofdioxide.
3. Houd het product uit de buurt van vloeistoffen. Maak het product niet nat en probeer te werken op een droge plaats.
4. Als het product van binnen nat is, schakel dan onmiddellijk de stroom uit, verwijder het netsnoer en plaats ze in een veilige, open ruimte. Blijf uit de buurt van het product totdat het droog is. Neem maatregelen om elektrische schokken te voorkomen bij het aanraken. Bedien of gooi het droge product niet zonder toestemming weg. Neem contact op met de klantenservice om het op de juiste manier af te voeren.
5. Als er vuil in de stopcontacten zit, maak deze dan schoon met een droge doek.
6. Gebruik dit product niet in omgevingen met sterke statische elektriciteit of magnetische velden (zoals onweer).
7. Raak de stopcontacten van het product niet aan met draden of andere metalen voorwerpen, anders kan het product kortsluiting veroorzaken.
8. Steek uw vingers niet in de luchtinlaat/-uitlaat.
9. Demonteer het product niet en verleng geen netsnoer zonder toestemming, aangezien dit kan leiden tot een elektrische schok of zelfs brand.

10. Als de productonderdelen of netsnoeren beschadigd zijn, moeten ze worden gerepareerd en vervangen door de fabrikant, dealer of een gekwalificeerde elektrotechnicus om gevaarlijke situaties te voorkomen.
11. Plaats de batterij niet op een plaats waar de luchtdruk extreem laag is, omdat dit kan leiden tot het lekken of exploderen van ontvlambare vloeistoffen.
12. Ga niet op het product staan of zitten.
13. Stapel geen zware voorwerpen op het product.
14. Belemmer de luchtinlaat/-uitlaat of uitlaatpijp niet tijdens het gebruik.
15. Vermijd tijdens het gebruik of transport van het product externe schade, zoals het laten vallen van het apparaat, om schade aan de interne compressor te voorkomen. Als het product gekanteld is (meer dan 10 minuten) of is blootgesteld aan een sterke externe kracht, schakel dan onmiddellijk de stroom uit en verwijder het netsnoer. Laat het minimaal 2 uur staan voordat u het gebruikt.
16. Bewaar het product op een droge en geventileerde plaats en zorg ervoor dat de afstand tussen de luchtinlaat/-uitlaat en de muur >0,5 m is.
17. Gebruik geen niet-officiële onderdelen of accessoires, omdat deze uw garantie ongeldig maken. Als ze moeten worden vervangen, koop ze dan via de officiële EcoFlow-distributiekanalen.
18. Houd het product buiten het bereik van huisdieren. Kinderen mogen dit product niet bedienen zonder toezicht.
19. Elektromagnetische velden die door dit product worden gecreëerd, kunnen de normale werking van medische implantaten of persoonlijke medische hulpmiddelen beïnvloeden, zoals pacemakers, cochleaire implantaten, gehoorapparaten, defibrillatoren enzovoort. Als u deze medische hulpmiddelen gebruikt, raadpleeg dan de fabrikanten over de beperkingen op het gebruik van relevante apparaten om ervoor te zorgen dat er een veilige afstand wordt aangehouden tussen dit product en de geïmplanteerde medische hulpmiddelen (zoals pacemakers, cochleaire implantaten, gehoorapparaten, defibrillatoren enzovoort) tijdens het gebruik.
20. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
21. Dit product mag niet met ander huishoudelijk afval in de EU worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u het op verantwoorde wijze te recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Om uw gebruikte apparaat terug te sturen, kunt u gebruikmaken van de retour- en inzamelsystemen of contact opnemen met de winkel waar u het product hebt gekocht. Zij kunnen dit product meenemen voor milieuvriendelijke recycling.


Aardingsgids

1. Dit product moet worden geaard. Het product kan defect raken wanneer het wordt opgeladen. Het risico op een elektrische schok kan aanzienlijk worden verminderd met een aardingsdraad. Dit product is uitgerust met een netsnoer met een aardgeleider en een aardstekker. De aardstekker moet worden aangesloten op een stopcontact met een aardingsdraad in overeenstemming met de lokale wetgeving.
2. Een onjuiste aarding kan leiden tot een risico op een elektrische schok. Als u niet zeker weet of het product goed is geaard, raadpleeg dan een gekwalificeerde elektrotechnicus. Wijzig de stekker die bij het product wordt geleverd niet zonder toestemming. Als de stekker niet normaal kan worden gebruikt, raadpleeg dan een gekwalificeerde elektrotechnicus.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
