EcoFlow Smart Generator Handleiding

Veiligheidsrichtlijnen

Veiligheidswaarschuwing

De veiligheid van u en anderen, evenals van eigendommen, is van het grootste belang. Lees aandachtig de uiterst belangrijke veiligheidswaarschuwingen die we hebben geschreven in de gebruikershandleiding en de sticker van de generatorset. Dit is om u te herinneren aan de potentiële gevaren die u en anderen kunnen schaden. Voor elke veiligheidswaarschuwing staat een symbool en een van de drie volgende woorden: gevaar, waarschuwing of voorzichtigheid. Deze woorden geven aan:

Als u de instructies niet opvolgt, loopt uw leven gevaar of raakt u ernstig gewond.

Als u de instructies niet opvolgt, kan uw leven gevaar lopen of kunt u ernstig gewond raken.

Als u de instructies niet opvolgt, kunnen uw generatorset en andere eigendommen beschadigd raken.

Veiligheidsinstructies

Lees de gebruikershandleiding aandachtig door voordat u de generator gebruikt om ongelukken te voorkomen.

1. Niet binnenshuis gebruiken en uit de buurt houden van deuren, ramen en ventilatieopeningen

2. Niet gebruiken in vochtige omgevingen

3. Zorg ervoor dat er geen brandstof wordt gemorst tijdens het tanken

4. Houd brandbare stoffen op minstens 1 meter afstand

5. Niet roken tijdens het tanken

6. Schakel de motor uit voordat u gaat tanken


De generator aarden
De generator is uitgerust met systeem aarding, die wordt gebruikt om de frame componenten van de generator aan te sluiten op de aardklem in het AC-stopcontact. De systeem aarding maakt geen verbinding met de AC-neutraal.

De generator aansluiten op het elektrische systeem
Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij een isolatieschakelaar correct is geïnstalleerd door een erkende elektricien. Houd u aan alle toepasselijke wetten en elektrische voorschriften.

Houd de luchtinlaten in de zijkant van het voorpaneel, de uitlaatdemper en de onderkant van de generator schoon en vrij, en voorkom dat er vuil, modder of water binnendringt. De generator, de controller of de motor kunnen beschadigd raken als deze luchtinlaten verstopt raken. Vervoer, bewaar of gebruik de generator niet samen met andere producten. Olielekken kunnen de generator beschadigen of uw persoonlijke veiligheid en uw eigendommen in gevaar brengen.

Belangrijke labels

Raadpleeg de volgende stickers zorgvuldig voordat u het product gaat gebruiken.

Snel aan de slag

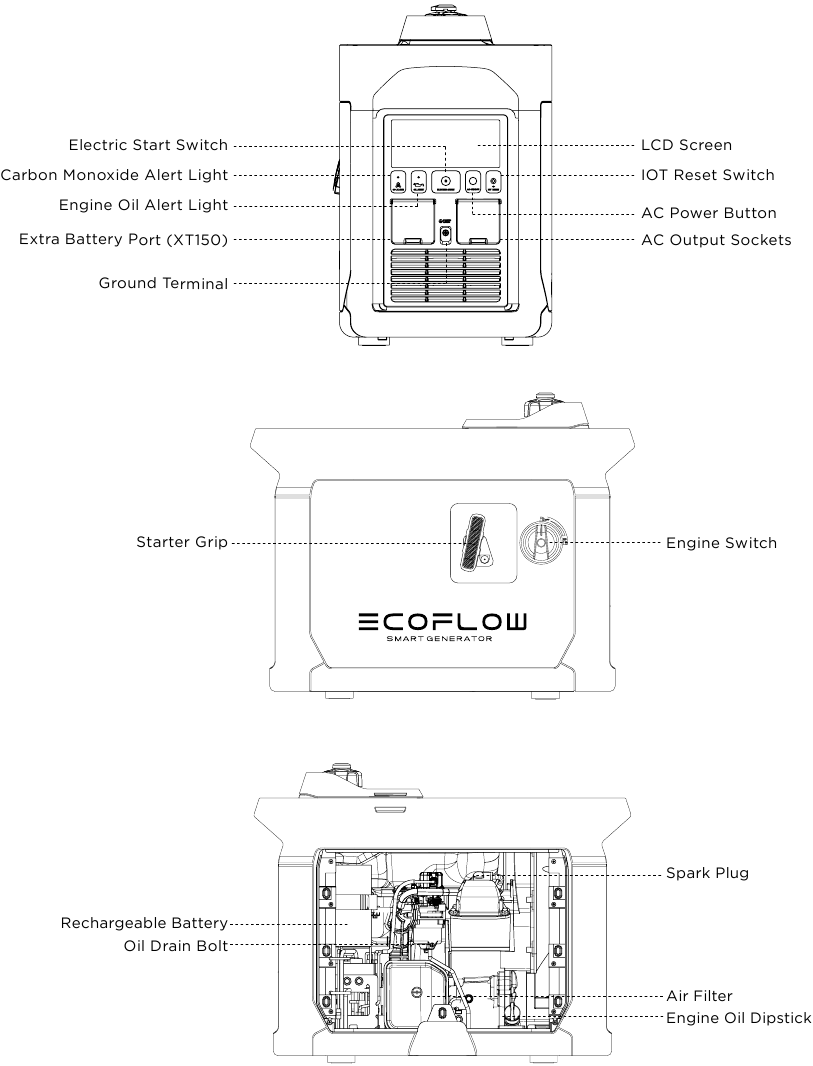

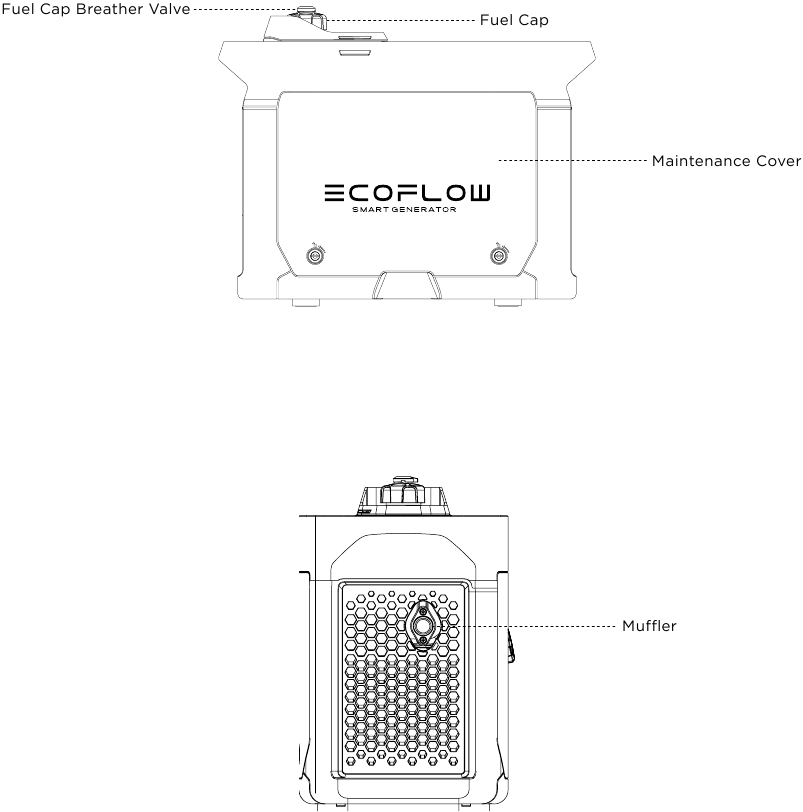

Beschrijving van het uiterlijk

Koolmonoxidewaarschuwingslampje: Wanneer de koolmonoxidesensor detecteert dat de concentratie koolmonoxide de norm dreigt te overschrijden, stopt de generator automatisch en knippert het koolmonoxidewaarschuwingslampje 5 minuten lang. Gedurende deze tijd kan de generator niet worden gestart.

Introductie van de pictogrammen op het scherm

Resterend vermogen in percentage: Als het resterende brandstofniveau lager is dan 600 ml, staat de indicator op 0% lading en knippert deze om u te waarschuwen.

Wi-Fi-status: Nadat u de IOT-knop 3 seconden hebt ingedrukt, knippert de Wi-Fi-status op het LCD-scherm, wat aangeeft dat het product klaar is om te koppelen. Er zijn twee manieren om het product met de app te verbinden: rechtstreeks verbinding maken met de hotspot van het product of via internet. Als de app succesvol is verbonden met de hotspot van het product, blijft het pictogram knipperen; als het succesvol is verbonden met internet, blijft het pictogram aan.

Foutcode: Raadpleeg de EcoFlow-app voor specifieke informatie over foutcodes.

ECO-modus: In de ECO-modus past de Smart Generator zijn rotatiesnelheid aan aan de vraag naar uitgangsvermogen, om brandstof te besparen en lawaai te verminderen. Dit is de standaardmodus. U kunt de modusinstellingen wijzigen in de EcoFlow-app. Raadpleeg "Using the App" (De app gebruiken) voor meer informatie.

* Zie het gedeelte "Faults and Troubleshooting" (Fouten en probleemoplossing) voor meer stappen voor probleemoplossing.

Voordat u het product gebruikt

Brandstof bijvullen

Brandstofdop openen

Lees de veiligheidsrichtlijnen zorgvuldig door voordat u brandstof bijvult, aangezien brandstof ontvlambaar en giftig is. Vul de brandstoftank niet te vol, omdat de brandstof kan uitzetten en eruit kan lopen wanneer de brandstoftank opwarmt.
Zorg ervoor dat u de brandstofdop na het bijvullen goed sluit.

Brandstof bijvullen

Veeg de resterende brandstof weg met een schone en zachte doek na het tanken om schade aan de rubberen behuizing te voorkomen. Gebruik loodvrije benzine in plaats van gelode benzine, die de interne onderdelen van de generator ernstig kan beschadigen. Haal de brandstofdop eraf en vul bij tot aan de rode indicator.

Aanbevolen brandstof: loodvrije benzine
Brandstoftank capaciteit: 1.05 gal. / 4 L

Generator motorolie toevoegen

Er zit geen motorolie in de generator wanneer deze uit de fabriek wordt geleverd. Start de generator pas nadat u voldoende motorolie hebt toegevoegd. Kantel de generator niet bij het toevoegen van motorolie om schade aan de generator te voorkomen als gevolg van het toevoegen van te veel olie.

1. Plaats de generator op een vlakke ondergrond.
2. Draai de knop van de onderhoudsklep naar en verwijder de onderhoudsklep.

   De onderhoudsklep verwijderen
3. Schroef het deksel en de oliepeilstok los.
4. Spuit de aangegeven hoeveelheid aanbevolen motorolie in en draai het deksel en de oliepeilstok stevig vast. Plaats de onderhoudsklep terug en draai de knop naar Gesloten (Closed).

   De motorolie bijvullen

Aanbevolen motorolie: SAE SJ 10W-40
Kwaliteit van de aanbevolen motorolie: SJ of hoger
Oliecapaciteit: 0.1 gal. / 0.38 L

Oplaadbare batterij aansluiten

De positieve en negatieve draden aansluiten

De generator kan niet worden gestart met de Electric Start (Elektrische start) schakelaar, tenzij deze is aangesloten op de interne batterij.
Draai de knop van de onderhoudsklep naar , verwijder de onderhoudsklep en sluit respectievelijk de positieve en negatieve draden van de batterij aan.

Controleren voor gebruik

Controleer de volgende onderdelen zorgvuldig telkens voordat u de generator gebruikt.

1. Controleer het brandstofniveau
   Haal de brandstofdop eraf en controleer het brandstofniveau. Spuit meer brandstof in de tank als het brandstofniveau te laag is.
2. Controleer het motoroliepeil
   • Zorg ervoor dat er geen motorolielekken zijn.
   • Controleer het motoroliepeil. Als het oliepeil laag is, kan het motoroliealarmsysteem de motor uitschakelen.
     1. Schroef het deksel los, haal de oliepeilstok eruit en veeg deze schoon.
     2. Steek de oliepeilstok in de olievulopening zonder deze vast te schroeven en controleer het oliepeil.

        Motoroliepeil controleren
     3. Voeg de aanbevolen hoeveelheid motorolie toe als het oliepeil laag is.
     4. Schroef de oliepeilstok en het deksel stevig vast.
3. Controleer of de oplaadbare batterij correct is aangesloten
   Draai de knop van de onderhoudsklep naar Open, verwijder de onderhoudsklep en controleer of de positieve en negatieve draden van de batterij correct zijn aangesloten.

Storingen tijdens het draaien
Controleer op eventuele problemen terwijl de generator draait en raadpleeg EcoFlow voor verdere technische ondersteuning indien nodig.

Het product gebruiken

• Lees de veiligheidsrichtlijnen voor gebruik.
• Gebruik de generator niet in een afgesloten ruimte, omdat de uitlaatgassen kunnen leiden tot bewustzijnsverlies of zelfs de dood. Gebruik hem op een goed geventileerde plaats.
• Sluit de AC-uitgang niet aan op elektrische apparatuur voordat u de generator start.

Tips: De generator wordt gebruikt bij -15 ℃-40 ℃ (5 ℉-104 ℉). De generator kan werken op nominaal vermogen onder standaard atmosferische omstandigheden ("standaard atmosferische omstandigheden" - omgevingstemperatuur 25℃ (77℉) - atmosferische druk 100KPA - relatieve luchtvochtigheid 30%). Zodra de temperatuur, vochtigheid en hoogte de standaard atmosferische omstandigheden overschrijden, zal het uitgangsvermogen van de generator dalen. Langdurig gebruik in een omgeving met hoge temperaturen (boven 35 ℃/95℉) heeft invloed op de levensduur van de generator en de ingebouwde batterij. Bovendien moet de belasting worden verminderd als de generator in een smalle ruimte wordt gebruikt, omdat de koeling van de generator wordt beïnvloed.

Opstarten

1. Draai de ontluchtingsknop van de brandstofdop naar "ON" (Aan).

2. Zet de motorschakelaar op "ON" (Aan).


De generator kan op een van de vier onderstaande manieren worden gestart:

1. Elektrische startschakelaar
   Houd de elektrische startschakelaar 2 seconden ingedrukt om het opstartprogramma uit te voeren en de generator te starten.
   Tips: Om het batterijverbruik te sparen, wordt de stroom na 3 minuten losgekoppeld en het scherm uitgeschakeld als de generator niet start wanneer de motorschakelaar in de "ON" (Aan)-stand staat. Druk in deze situatie op de startknop om het scherm te activeren en de elektrische startschakelaar weer in te schakelen.
2. Handmatig starten

   Handmatig starten

   Trek aan de handgreep van de handmatige starter totdat de lijn strakker wordt en duw hem met kracht aan.
   Tips: Bij het starten met de hand is het noodzakelijk om de generator stil te houden om te voorkomen dat deze kantelt of tuimelt tijdens het trek-duwproces.
3. Zelfstart, zie paragraaf "DC opladen"
4. Starten via de app, zie paragraaf "De app gebruiken"
   Tips: Wanneer de omgevingstemperatuur lager is dan 0 °C (32 ℉), moet de motor na het starten drie minuten opwarmen, waarbij er geen belasting mag worden geladen.

Uitschakelen

Om de motor in een noodgeval uit te schakelen, zet u de motorschakelaar in de "OFF" (Uit)-stand. Volg in alle andere gevallen de onderstaande stappen.

1. Schakel alle elektrische apparatuur uit en koppel deze los van de generator.
2. Er zijn drie manieren om de generator uit te schakelen:
   1. De motorschakelaar gebruiken: Zet de motorschakelaar op "OFF" (Uit) om de generator uit te schakelen.
   2. De elektrische startknop gebruiken: Houd de elektrische startknop 2 seconden ingedrukt om de motor te stoppen.
   3. Om de generator via de app uit te schakelen, raadpleegt u de paragraaf "De app gebruiken".
      Tips: Wanneer de AC-uitgangsschakelaar en de DC-uitgangsschakelaar zijn uitgeschakeld, wordt de generator na 10 minuten automatisch uitgeschakeld om energie te besparen.
3. Wacht tot de generator volledig is afgekoeld en zet vervolgens de motorschakelaar en de ontluchtingsknop van de brandstofdop op "OFF" (Uit).

AC-aansluitingen

1. Start de generator.
2. Steek de stekker in de AC-uitgang en controleer of het AC-uitgangspoortpictogram op het scherm brandt.
3. Schakel de elektrische apparatuur in.

Tips: Terwijl de motor draait, kan de AC-uitgang worden aangesloten en losgekoppeld met de AC-schakelaar. Als de generator stroom levert aan meerdere belastingen of elektrische apparatuur, start dan de elektrische apparatuur in aflopende volgorde, afhankelijk van de grootte van de belasting.

Schakel alle elektrische apparatuur uit voordat u de stekkers insteekt.

Zorg ervoor dat alle elektrische apparatuur, inclusief draden en stekkers, in goede staat verkeert voordat u ze op de generator aansluit en controleer of alle belastingen die door de generator worden gedragen binnen het nominale belastingsbereik liggen en dat de belastingsstroom binnen het nominale stroombereik ligt.

Tips: Zorg ervoor dat de generator geaard is. Als elektrische apparatuur moet worden geaard, moet de generator ook worden geaard.

DC opladen

De DELTA Max of de DELTA Pro opladen

1. Draai de ontluchtingsknop van de brandstofdop naar "ON" (Aan) (zie stap 1 in paragraaf "Opstarten").
2. Zet de motorschakelaar op "ON" (Aan) (zie stap 2 in paragraaf "Opstarten").
3. Maak verbinding met de DELTA Max of de DELTA Pro via de 5m/ 16.4ft Extra Battery Connection Cable (extra batterijaansluitkabel).
4. Als het resterende vermogen van de DELTA Max of de DELTA Pro tot de ondergrens daalt, stuurt deze een verzoek naar de generator om op te laden. De generator zal reageren en beginnen met opladen.
   Tips: Als het resterende vermogen van de DELTA Max of de DELTA Pro niet tot de ondergrens daalt, kan de generator met de hand worden gestart om te beginnen met opladen.
5. Zodra de vermogenscapaciteit van de DELTA Max of de DELTA Pro de bovengrens bereikt, stuurt deze een verzoek naar de generator om te stoppen met opladen. De generator zal reageren en stoppen met DC-opladen.

Tips: De boven- en ondergrens kunnen worden ingesteld in de app. De bovengrens is standaard 100% en de ondergrens is standaard 20%. Bij gebruik in combinatie met de DELTA Max of de DELTA Pro voor het opladen, wordt aanbevolen om de bovengrens in te stellen op 80% om de brandstofefficiëntie te verbeteren. Bij het opladen met DC kan de AC-schakelaar worden ingeschakeld voor AC-uitgang. Het totale vermogen van DC+AC is 1800 W, waarbij AC-uitgang de prioriteit heeft.

Tips: De DELTA Pro moet de speciale adapterstekker gebruiken, die is inbegrepen in de DELTA Pro standaardconfiguratie.

De DELTA Max Extra Battery Pack of de DELTA Pro Extra Battery Pack opladen

1. Draai de ontluchtingsknop van de brandstofdop naar "ON" (Aan) (zie stap 1 in paragraaf "Opstarten").
2. Zet de motorschakelaar op "ON" (Aan) (zie stap 2 in paragraaf "Opstarten").
3. Maak verbinding met de DELTA Max Extra Battery of DELTA Pro Extra Battery met de 5m/ 16.4ft Extra Battery Connection Cable (extra batterijaansluitkabel).
4. Schakel de DELTA Max Extra Battery of DELTA Pro Extra Battery in en deze stuurt een verzoek naar de generator om op te laden. De generator zal reageren en beginnen met opladen.
5. Wanneer de DELTA Max Extra Battery of DELTA Pro Extra Battery volledig is opgeladen, stuurt deze een verzoek naar de generator om te stoppen met opladen. De generator zal reageren en stoppen met DC-opladen.
   Tips: De DELTA Pro Extra Battery Pack moet de speciale adapter gebruiken, die is inbegrepen in de DELTA Pro standaardconfiguratie.

De app gebruiken

U kunt de informatie en gegevens van het product bedienen en bekijken via de EcoFlow-app.

Lees de gebruikershandleiding van de EcoFlow-app en ga hier naar de downloadlink: https://ecoflow.com/pages/ecoflow-app.

Toepassingsgebied

Zorg ervoor dat de totale belasting van de generator binnen het nominale bereik ligt voordat u de generator gebruikt, anders kan de generator beschadigd raken.

Toepassing
Power Factor (Vermogensfactor)	1	0.8–0.95	0.4–0.75 (Rendement 0.85)
Output (Uitgangsvermogen)	≤1800 W	≤1440 W	≤612 W

Wanneer deze generator stroom levert aan precisie-instrumenten, elektronische controllers, personal computers en microcomputers, houd de generator dan op voldoende afstand van de bovengenoemde apparatuur om elektromagnetische interferentie te voorkomen en er tegelijkertijd voor te zorgen dat de generator niet wordt gestoord door deze elektronische apparaten.

Als deze generator wordt gebruikt om stroom te leveren aan medische apparatuur, is het raadzaam om eerst de betreffende fabrikanten van de apparatuur en technici te raadplegen. Dit komt omdat sommige elektronische apparatuur of machines voor algemene doeleinden in ziekenhuizen een sterke stroom nodig hebben bij het opstarten en de generator mogelijk niet kunnen gebruiken. Neem contact op met de fabrikant van de apparatuur voor bevestiging, zelfs als de respectieve startparameters van de apparatuur voldoen aan de voorwaarden die in de bovenstaande tabel worden vermeld.

Speciale vereisten

• Er kunnen lokale wetten of voorschriften van toepassing zijn op het beoogde gebruik van de generatorset. Neem contact op met gekwalificeerde elektriciens, elektrische inspecteurs of de lokale autoriteiten met jurisdictie voor meer informatie.
• In sommige gebieden moeten generatorsets worden geregistreerd bij lokale nutsbedrijven.
• Generatorsets kunnen, indien gebruikt op bouwplaatsen, onderworpen zijn aan voorschriften.

Onderhoud en service

Correct onderhoud en service zijn essentieel om een veilig, economisch en betrouwbaar gebruik te garanderen. Dit helpt ook om uw impact op het milieu te minimaliseren.
U moet uw generator regelmatig controleren en onderhouden om deze in optimale staat te houden op basis van het onderstaande schema.

		Service-intervallen
Onderdeel		Elke keer	Binnen de eerste maand of na 20 bedrijfsuren	Eens in de drie maanden of daarna elke 50 bedrijfsuren	Daarna eens per jaar of elke 100 bedrijfsuren
Generator Motor Olie	Controleren – Bijvullen
	Vervangen
Luchtfilterelement	Controleren – Bijvullen
	Reinigen
	Vervangen
Sedimentkom	Reinigen
Bougie*	Reinigen – Afstellen
Vonkenvanger	Reinigen
Stationair toerental **	Controleren - Afstellen
Klepspeling **	Controleren - Afstellen
Brandstoftank en brandstoffilter **	Reinigen
Brandstofleiding*	Controleren	Elke 2 jaar (of vervangen indien nodig)
Cilinderkop, Zuiger	Koolstofafzettingen verwijderen **	Elke 300 uur
* Deze items moeten indien nodig worden vervangen
** Deze items moeten worden onderhouden door hun respectieve dealers, tenzij de gebruiker over de juiste gereedschappen en onderhoudscapaciteit beschikt

• Als de generatorset bij hoge temperatuur onder hoge belasting werkt, moet de motorolie elke 25 uur worden vervangen.
• Bij werkzaamheden in stoffige of ruwe omgevingen moet het luchtfilterelement elke 10 uur worden gereinigd en, indien nodig, elke 25 uur worden vervangen.
  Controleer de items steekproefsgewijs op basis van de cyclus of de tijdsduur, afhankelijk van wat zich het eerst voordoet.
• Als u een service-interval hebt bereikt, moet de service zo snel mogelijk worden uitgevoerd zoals vereist op basis van de bovenstaande tabel.

Schakel de generator uit voordat u met onderhoud begint. Plaats de generator op een vlakke ondergrond en scheid de bougiedop van de bougie om te voorkomen dat de generator start. Gebruik de generator niet op slecht geventileerde plaatsen, zoals kamers, spoortunnels of grotten. Zorg ervoor dat de werkruimte goed geventileerd is. Uitlaatgas van de generator bevat giftige koolmonoxide dampen. Het inademen van deze dampen kan leiden tot shock, bewustzijnsverlies of zelfs de dood.

De bougie controleren

De bougie is een belangrijk onderdeel van de generator en moet regelmatig worden gecontroleerd.

1. Draai de knop van de onderhoudsafdekking naar en verwijder de onderhoudsafdekking.
2. Verwijder de bougiedop.
3. Gebruik de bougiedop en draai deze tegen de klok in om de bougie te verwijderen.

   De bougie verwijderen
4. Controleer op kleurvervaging en verwijder eventuele koolstofafzettingen. Het porseleinen midden rond de centrale elektrode van de bougie moet matig lichtbruin zijn als deze in goede staat is. De elektrode moet worden vervangen als deze versleten is, of als de isolatie loslaat, gebarsten of vuil is.
5. Controleer het model van de bougie en of deze voldoende speling heeft. Corrigeer indien nodig de opening.

   Standaard bougie: A5RTC
   Bougiespeling: 0,15–0,3 mm
   Tips: De motor kan beschadigd raken als de bougie niet op de juiste spelinghoogte staat.
6. Installeer de bougie opnieuw met een aanhaalmoment van 13,5±1,5 Nm.

   Bougiespeling

   Tip: Als u installeert zonder momentsleutel, is een goede methode om vast te draaien tot vast, en vervolgens nog 1/4-1/2 rotatie verder te draaien.
7. Plaats de bougiedop terug op de bougie.
8. Plaats de onderhoudsafdekking terug.

De carburateur afstellen

De carburateur is een belangrijk onderdeel van de motor en moet worden afgesteld door de dealer die over de professionele kennis, gegevens en apparatuur beschikt om ervoor te zorgen dat deze correct is afgesteld.

Gebruik in hooggelegen gebieden
In hooggelegen gebieden kan de atmosferische druk de hoeveelheid luchtinlaat verminderen, de prestaties verminderen en het brandstofverbruik van standaard carburateurs verhogen. Bovendien kan het dichte mengsel de bougie vervuilen en tot startproblemen leiden. Wanneer de generator op grote hoogte (boven 3000 voet/914 m) draait, kunnen de emissies toenemen.
Het aanpassen van de carburateur kan de prestaties op grote hoogte verbeteren. Als u van plan bent uw generator langdurig op grote hoogte (boven 3000 voet/914 m) te gebruiken, neem dan contact op met uw after-sales service team om te helpen bij het aanpassen ervan. Bij gebruik van de aangepaste carburateur in hooggelegen gebieden (indien binnen de levensduur van de generator) voldoet de generator aan alle emissienormen.

De motorolie vervangen

Tap de motorolie niet af onmiddellijk nadat de generator is uitgeschakeld. De olietemperatuur zal erg hoog zijn. Pas op dat u zich niet verbrandt bij het aftappen van de olie.

1. Plaats de generator op een vlakke ondergrond, start hem en laat hem enkele minuten draaien om de temperatuur te verhogen. Schakel hem vervolgens uit. Draai de motorschakelaar en de ontluchtingsknop van de brandstofdop naar "OFF" (UIT).
2. Draai de knop van de onderhoudsafdekking naar en verwijder de onderhoudsafdekking.
3. Schroef het deksel en de oliepeilstok los.
4. Plaats de olieopvangbak onder de generator en kantel de generator. De olie zal snel weglopen.
   Tips: Onjuiste verwijdering van motorolie kan schadelijk zijn voor het milieu. Als u de motorolie zelf vervangt, dient u de gebruikte olie op de juiste manier af te voeren. Bewaar de gebruikte olie in een afgesloten container en breng deze naar uw dichtstbijzijnde olie-recyclingcentrum. Giet het niet in een vuilnisbak, op de grond of in het riool.
5. Plaats de generator terug in de oorspronkelijke horizontale stand.

   Kantel de generator niet bij het bijvullen van motorolie om schade aan de generator te voorkomen door het toevoegen van overmatige olie.
6. Vul de olie bij tot het juiste niveau.
7. Veeg de oliepeilstok schoon en verwijder eventuele gemorste olie.

   Voorkom dat er vreemde voorwerpen in de motor terechtkomen.
8. Draai de oliepeilstok en het deksel vast.
9. Plaats de onderhoudsafdekking terug en draai de knop naar Gesloten.

Luchtfilter

1. Draai de knop van de onderhoudsafdekking naar en verwijder de onderhoudsafdekking.
2. Verwijder de schroeven en de luchtfilterafdekking.

   De luchtfilterafdekking verwijderen
3. Verwijder het schuimfilterelement.
4. Reinig het schuimfilterelement met een sopje of een niet-ontvlambaar oplosmiddel en droog het.
5. Voeg olie toe aan het schuimfilterelement en knijp de overtollige olie eruit. Het schuimfilterelement moet nat zijn, maar er mag geen olie uit druppelen.
6. Plaats het schuimfilterelement in het luchtfilter.
   Tips:
   1. Zorg ervoor dat het oppervlak van het schuimfilterelement in nauw contact staat met het luchtfilter, zonder dat er een opening tussen zit.
   2. Start de generator niet voordat u het luchtfilter opnieuw hebt geïnstalleerd, omdat er overmatig giftig gas kan worden geproduceerd en er vreemde voorwerpen in de motor kunnen komen, waardoor het motorblok kan slijten.
7. Plaats de luchtfilterafdekking terug in de oorspronkelijke positie en draai de schroeven vast.
8. Plaats de onderhoudsafdekking terug en draai de knop naar Gesloten.

   Draai het schuimfilterelement niet, om schade eraan te voorkomen.

1. Schoon wassen

2. Persen en aan de lucht drogen (niet wringen)

3. Voeg de juiste hoeveelheid olie toe

4. Persen (niet wringen)


Brandstoffilterzeef

1. Verwijder de brandstofdop en het brandstoffilterscherm.

2. Reinig het brandstoffilterscherm met brandstof.

3. Veeg het filterscherm schoon en plaats het terug in de brandstof.

4. Plaats de brandstofdop terug.


Gebruik nooit brandstof op een plek in de buurt van rook of vlammen.

Zorg ervoor dat u de brandstofdop vastdraait.

Geluiddemper

1. Draai de bouten los.
2. Verwijder de geluiddemperdop, het geluiddemperblok en de vonkenvanger.
3. Reinig de koolstofafzettingen op het geluiddemperblok en de vonkenvanger voorzichtig met een stalen draadborstel om schade of krassen op het geluiddemperblok en de vonkenvanger te voorkomen.

   Verwijder eventuele koolstofafzettingen
4. Controleer of het geluiddemperblok of de vonkenvanger beschadigd is en vervang deze indien beschadigd.
5. Plaats de onderdelen op hun beurt terug.

Zodra de generator begint te draaien, worden de motor en de geluiddemper gloeiend heet. Laat uw huid of kleding de motor of de geluiddemper niet direct aanraken tijdens uw controles en onderhoud.

Opslag en transport

Als u van plan bent deze generator voor langere tijd op te slaan, moet u enkele maatregelen treffen om voortijdige veroudering van de generator te voorkomen.

De brandstof aftappen

1. Zet de Engine Switch (Motorschakelaar) op "OFF" (UIT).
2. Open de brandstofdop, haal het brandstoffilterscherm eruit, laat alle brandstof uit de brandstoftank in een tijdelijke brandstoftank lopen en installeer de brandstofdop opnieuw.
3. Start de generator. De resterende brandstof wordt in ongeveer 20 minuten verbruikt. De generator schakelt uit als er geen brandstof meer over is.
   • Sluit geen elektrische apparatuur aan op de generator.
   • De tijd die de generator nodig heeft om te draaien, is afhankelijk van de resterende hoeveelheid brandstof in de brandstoftank.
4. Draai de knop van de onderhoudsklep naar en verwijder de onderhoudsklep.
5. Draai de aftapplug van de carburateur los en verwijder deze en laat de brandstof uit de carburateur in de tijdelijke brandstoftank lopen.
6. Zet de Engine Switch (Motorschakelaar) op "OFF" (UIT).
7. Draai de aftapplug erin en draai hem vast.
8. Installeer de onderhoudsklep opnieuw en draai de knop naar Gesloten.
9. Draai de ontluchtingsklepknop van de brandstofdop dicht nadat de motor volledig is afgekoeld.

Aangezien brandstof zeer vluchtig en giftig is, dient u de "Safety Guidelines" (Veiligheidsrichtlijnen) zorgvuldig te lezen voor bedieningsinstructies.

Veeg eventuele gemorste brandstof weg met een schone, zachte doek om te voorkomen dat de plastic behuizing beschadigd raakt.

De generator opslaan

Neem de volgende stappen om onderdelen te beschermen, zoals het motorblok en de zuigerveren, die het meest vatbaar zijn voor corrosie.

1. Haal de bougie eruit, spuit 10 ml motorolie erin, installeer de bougie opnieuw en trek enkele minuten aan de Starter Grip (Startgreep) zodat de motorolie het cilinderblok volledig kan smeren.
2. Trek aan de Starter Grip (Startgreep) totdat deze strak zit (om te voorkomen dat het cilinderblok en de kleppen gaan roesten).
3. Veeg het oppervlak van de generator schoon, plaats de generator op een goed geventileerde en droge plaats en dek hem af.

Oplaadbare batterij

Koppel de batterij los telkens wanneer u deze voor een langere periode opslaat en sluit deze weer aan voordat u hem opnieuw gebruikt.

Let op:
De batterij moet eens per 3 maanden worden opgeladen en ontladen. Hij laadt op terwijl de motor draait.

Gebruik na opslag

Als de generator is opgeslagen met brandstof in de brandstoftank en carburateur, voer dan de vereiste onderhoudswerkzaamheden uit in de onderstaande tabel voordat u hem opnieuw gebruikt.

Opslagduur	Aanbevolen onderhoudsprocedure om moeilijke starts te voorkomen
Binnen een maand	Geen voorbereiding nodig
Eén tot twee maanden	Evacueer de brandstof en injecteer verse brandstof
Twee maanden tot een jaar	Evacueer de brandstof en injecteer verse brandstof
	Tap de brandstof af uit de Carburetor Drain Cup (Carburateur Aftapbak)
	Tap de brandstof af uit de Sediment Bowl (Bezinkingskom)
Meer dan een jaar	Evacueer de brandstof en injecteer verse brandstof
	Tap de brandstof af uit de Carburetor Drain Cup (Carburateur Aftapbak)
	Tap de brandstof af uit de Sediment Bowl (Bezinkingskom)
	Tap de originele brandstof af in een geschikte opslagcontainer nadat u deze uit de opslag hebt gehaald en injecteer verse brandstof voordat u hem start.
Draai de aftapplug los en verwijder deze en tap alle brandstof uit de carburateur. Tap de brandstof af in een geschikte container en draai de aftapplug erin en draai hem vast. Nadat u de Engine Switch (Motorschakelaar) hebt uitgeschakeld, verwijdert u de Sediment Bowl (Bezinkingskom), leegt u de benzine uit de kom, installeert u de Sediment Bowl (Bezinkingskom) opnieuw en draait u deze vast.

Transport

• Plaats de generator bij het verplaatsen, opslaan of bedienen niet op zijn kant. De motorolie kan lekken en de motor of uw eigendom beschadigen.
• Als de generator constant draait, laat hem dan afkoelen voordat hij op het transportvoertuig wordt geladen. Hete motoren en afvalsystemen kunnen brandwonden veroorzaken en bepaalde materialen kunnen ontbranden. Om brandstoflekkage tijdens transport te voorkomen, plaatst u de generator verticaal in de standaard werkstand en draait u de Engine switch (Motorschakelaar) en de ontluchtingsklepknop van de brandstofdop in de "OFF" (UIT) stand.
• Zorg er tijdens het transport voor dat de generator niet valt of wordt geraakt.

Fouten en probleemoplossing

Fouten	Inhoud van tips	Fouttype	Mogelijke oorzaken	Herstelmethoden
Kan niet starten		Brandstofsysteem	De ontluchtingsklepknop van de brandstofdop staat in de OFF (UIT) stand	Draai de ontluchtingsklepknop van de brandstofdop naar "ON" (AAN)
			De Engine Switch (Motorschakelaar) staat in de OFF (UIT) stand	Zet de Engine Switch (Motorschakelaar) op "ON" (AAN)
	Icoon knippert		Er is geen brandstof meer over	Bijtanken
			De generatorset is niet goed voorbereid op opslag, of de benzine is niet afgevoerd, of de kwaliteit van de geïnjecteerde brandstof was slecht.	Maak de brandstoftank en carburateur leeg en vul ze bij met verse brandstof
			Het brandstoffilter is verstopt. Carburateurfouten, ontstekingsfouten of vastzittende kleppen, enz.	Stuur de generatorset naar uw service dealer of raadpleeg de Service Manual (Onderhoudshandleiding)
	Oil Alert Indicator (Olie Alarm Indicator) blijft branden	Motoroliesysteem	Laag motoroliepeil. Het motoroliealarmsysteem kan de motor uitschakelen.	Motorolie toevoegen
		Elektrisch systeem	De bougie is defect, vuil of heeft een onjuiste speling	Pas de speling aan of vervang de bougie
			De bougie is vochtig geworden door de brandstof (gemorst buiten de motor)	Droog de bougie met lucht en installeer deze opnieuw
	Oil Alert Indicator (Olie Alarm Indicator) blijft branden		Communicatiefout	Stuur de generatorset naar uw service dealer of raadpleeg de Service Manual (Onderhoudshandleiding)
	Icoon blijft branden		Gebrek aan batterijvermogen of de batterij is beschadigd	Trek met de hand om te starten of vervang de batterij
	Icoon blijft branden	CO overschrijdt de gespecificeerde standaardwaarden	Slechte ventilatie	Schakel de generator uit en verbeter de ventilatie
Geen output	Icoon knippert	AC overbelastingsbeveiliging	Laad gerelateerde problemen	Verwijder de probleemlading, sluit af en start opnieuw
	Icoon knippert	DC overbelastingsbeveiliging	Laad gerelateerde problemen	Verwijder de probleemlading, sluit af en start opnieuw
	Het pictogram blijft branden	Oververhittingsbeveiliging	De luchtinlaat is geblokkeerd of de omgevingstemperatuur is te hoog of de belasting is te groot	Controleer de luchtinlaat of verwijder deze uit de omgeving met hoge temperatuur of verminder de belasting
	Het pictogram blijft branden	Batterij te warm	De luchtinlaat is geblokkeerd of de omgevingstemperatuur is te hoog of de belasting is te groot	Controleer de luchtinlaat of verwijder deze uit de omgeving met hoge temperatuur of verminder de belasting

Communicatiefout: Communicatiefouten kunnen zich in twee specifieke situaties voordoen, zoals hieronder beschreven.

1. Normale fout: Wanneer de generator is aangesloten op DELTA Max of DELTA Pro, zal er een communicatiefout optreden als de generator in de slaapstand gaat. Druk in deze situatie op een knop om de generator te activeren en de communicatiefout zal verdwijnen.
2. Abnormale fout: Als de communicatiefout niet verdwijnt nadat de generator is geactiveerd of terwijl de generator draait, kan dit erop wijzen dat de fout is veroorzaakt door een probleem met de generator.

Als er een waarschuwing optreedt tijdens het gebruik van dit product en als het waarschuwingspictogram niet verdwijnt nadat de voorgaande methoden zijn geprobeerd of het product opnieuw is opgestart, stop dan onmiddellijk met het gebruik ervan. Als de bovenstaande informatie uw probleem nog steeds niet oplost, neem dan contact op met ons professionele servicepersoneel voor verdere ondersteuning.

Parameters en specificaties

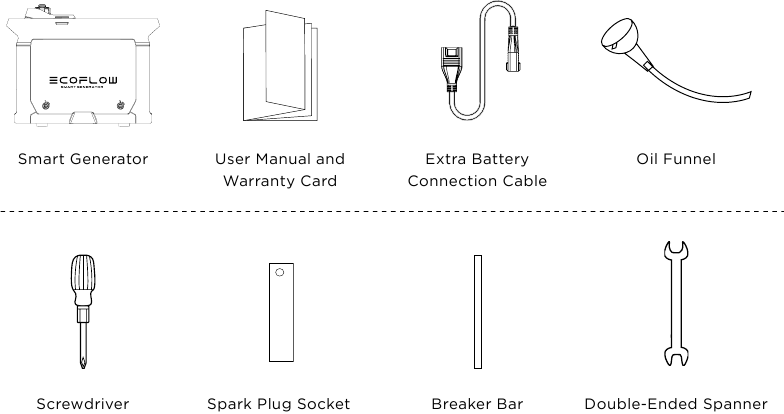

Pakketlijst

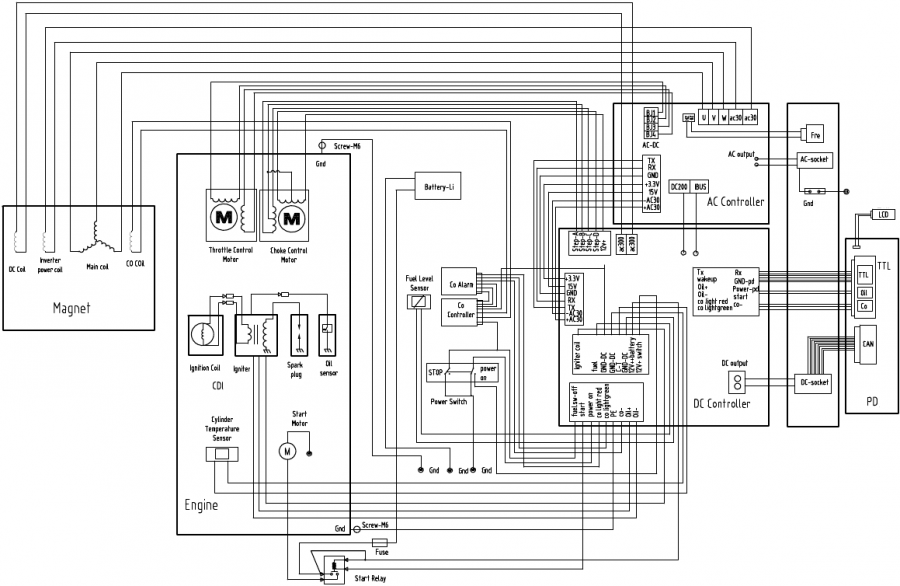

Schakelschema

Referenties

• EcoFlow Downloads | EcoFlow App, Manuals & More | EcoFlow US

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EcoFlow Smart Generator Handleiding

Beschikbare talen
