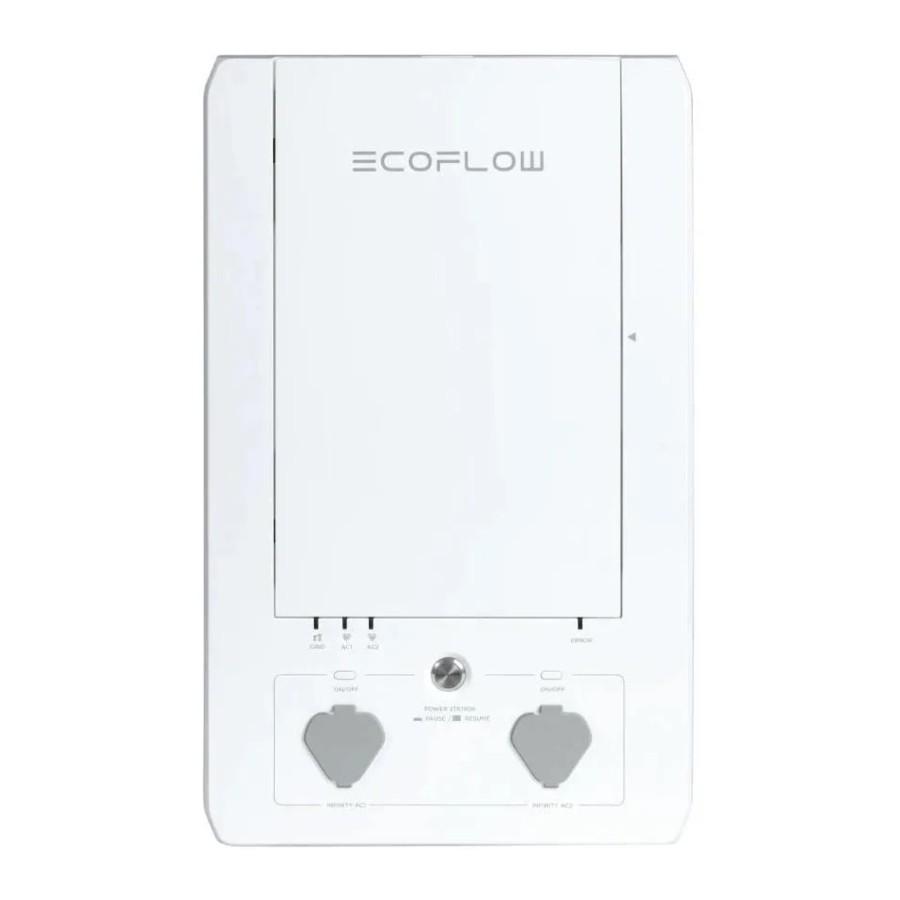

EcoFlow Smart Home Panel Installatiehandleiding

Productdetails

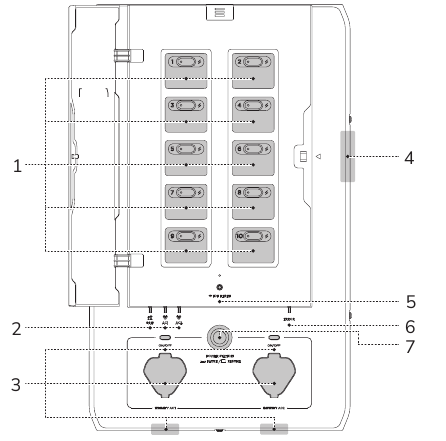

Externe functies

1. Laadcircuit Controlebord
   De SHP kan worden ingesteld om in totaal 10 laadcircuits te regelen, circuits 1, 3, 5, 7, 9 aan de linkerkant en 2, 4, 6, 8, 10 aan de rechterkant. Er is een knop waarmee gebruikers elk circuitrelais handmatig kunnen resetten als er een overstroom in het circuit is opgetreden. Een indicatielampje op de knop wordt rood als er een storing is in dat circuit. Een bliksemschichtindicator voor elk laadcircuit brandt als dat laadcircuit wordt bekrachtigd via een van de bronnen (netstroom of powerstation).

2. Netstroomindicator en Infinity-poortindicator
   Er zijn drie bekrachtigingsindicatoren op de SHP, één voor het elektriciteitsnet, twee voor de DELTA Pro's. Als een van deze indicatoren brandt, wordt de SHP van die bron bekrachtigd en kan deze daarom niet worden geopend voor onderhoud.

3. Infinity-poort en Enable-knop (Inschakelknop)
   Er zijn twee Infinity-poorten op de SHP, die zich ofwel aan de onderkant van de SHP bevinden (standaard), ofwel naar de voorkant kunnen worden verplaatst. Ze verbinden DELTA Pro's met de SHP via de Infinity-kabel (één voor elke DELTA Pro). Eenmaal aangesloten, zullen SHP en DELTA Pro proberen een verbinding tot stand te brengen via communicatie en de besturingscircuits van de SHP kunnen worden gevoed via DC-stroom van de DELTA Pro. Druk op de Enable-knop (Inschakelknop) in de buurt van de Infinity-poort (gelabeld "AC 1" of "AC2") om de DELTA Pro klaar te maken voor uitvoer.

4. Panel Open Alarm System (Paneel Open Alarm Systeem)
   Wanneer de DELTA Pro-laadcircuits bekrachtigd zijn, klinkt er een alarm als de voorkant van het paneel wordt geopend. Om het product uit te schakelen, moeten alle stroomopwaartse stroomonderbrekers worden geopend en moeten beide DELTA Pro's worden losgekoppeld.

5. IOT Reset Button and Indicator (IOT Resetknop en Indicator)
   Deze knop kan worden gebruikt om de Bluetooth-hotspot 5 minuten in te schakelen zodat de gebruiker verbinding kan maken.

6. Error Indicator (Foutindicator)
   Deze indicator is normaal gesproken uit als er geen storing in de SHP aanwezig is. Het wordt rood als er een fout in het product is. Gebruikers kunnen naar de app gaan voor een foutdiagnoserapport. Als er een probleem is, neem dan contact op met de klantenservice voor hulp.

7. Power Station Pause/Resume Button (Power Station Pauze/Hervatten Knop)
   De pauzeknop isoleert fysiek de 10 laadcircuits en vergrendelt beide aangesloten DELTA Pro's. Een signaal van de SHP vertelt de DELTA Pro's om te stoppen met het leveren van stroom. Houd er rekening mee dat dit geen vervanging is voor een service-onderbreking, noch voor de procedure voor het uitschakelen die vereist is voor onderhoud.

OPMERKING
Dit is de enige "quick disconnect" (snelle ontkoppeling) die kan worden gebruikt om handmatig alle stroom in een noodgeval uit te schakelen. AC in en Pro in blijven bekrachtigd.

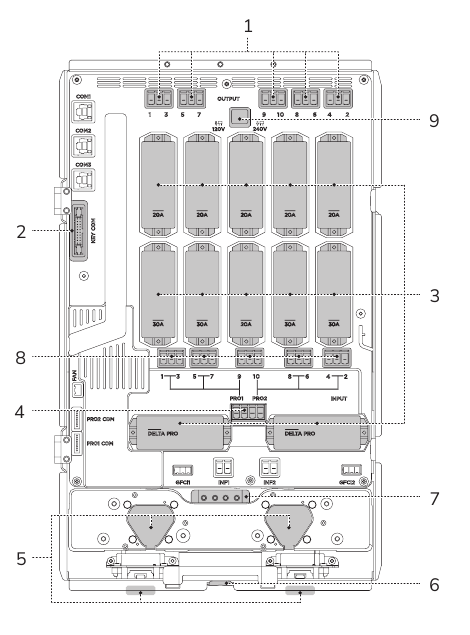

Interne functies

1. Output Wire Connectors (Uitgangsdraadconnectoren)
   Dit zijn de draadconnectoren voor uitgaande stroomdraden die naar de belasting gaan.

2. Communication Ports connecting to the key panel (Communicatiepoorten die verbinding maken met het hoofdpaneel)
3. Relay Modules (Relaismodules)
   De relaismodules zijn verkrijgbaar in verschillende stroomsterktes, 15A, 20A en 30A. Deze modules bevatten twee relais voor elk circuit, evenals een overstroombeveiligingszekering. Elke module kan afzonderlijk worden vervangen zonder andere circuits te beïnvloeden. Schakel de SHP uit voordat u een module vervangt.
4. DELTA Pro Wire Connectors (DELTA Pro Draadconnectoren)
   Dit zijn draadconnectoren voor DELTA Pro. Er is één stroomdraad en één nuldraad vereist voor elke DELTA Pro. Er moet ten minste één nuldraad op het hoofd paneel worden aangesloten, zelfs als er geen DELTA Pro wordt gebruikt. Deze nul wordt gebruikt als retourpad voor DELTA Pro om uw circuits van stroom te voorzien.

5. Infinity Ports (Infinity Poorten)
   Infinity-poorten kunnen aan de voorkant of aan de onderkant van het product worden geïnstalleerd. Gebruikers kunnen ervoor kiezen om de positie van de Infinity-poorten te verwisselen. Dit kan het kabelbeheer in krappe ruimtes verbeteren.

6. Cooling Fan (Koelventilator)
   De koelventilator wordt geactiveerd onder extreme bedrijfsomstandigheden om de omgevingstemperatuur in de unit te verlagen.

7. Ground Bus Bar (Aardrail)
   Dit is de aardrail, die moet worden aangesloten op de aardrail in het belangrijkste elektrische paneel. De paneelbehuizing is verbonden met deze aarde.
   OPMERKING: Volg de NEC- en/of lokale codevereisten met betrekking tot het verbinden van nul en aarde. Aarding moet worden gedaan bij de eerste manier van ontkoppeling, namelijk het servicepaneel, NIET de SHP.

8. Input Wire Connectors (Ingangsdraadconnectoren)
   Dit zijn de draadconnectoren voor stroomdraden die afkomstig zijn van de stroomonderbrekers in uw hoofd paneel.

9. Switching Connector for Single/Split Phase Operation (Schakelconnector voor Enkel-/Split Fase Bedrijf)
   Voor split-fase gebruik (alleen Noord-Amerika en Japan), moet deze connector permanent uit het product worden verwijderd. Split-fase vereist ook een extra setup in de EcoFlow-app.

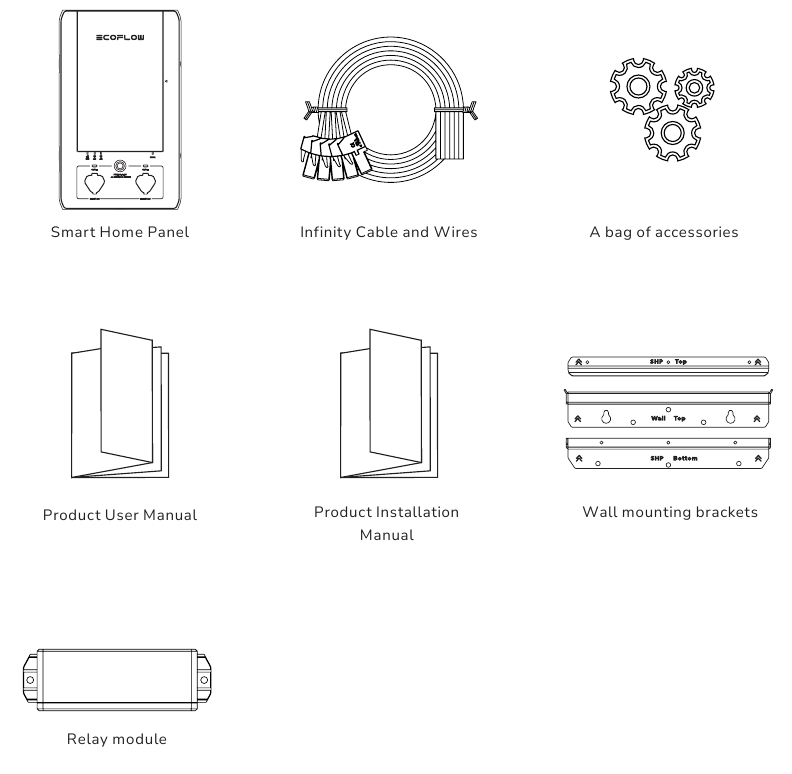

Wat zit er in de doos

OPMERKING
De AWM-draden kunnen uit de kabelboomstekkers worden verwijderd en worden vervangen door een kabel van de juiste lengte en het juiste type.

Installatie SOP Checklist

Installatiestappen

Voorbereiding

Benodigde gereedschappen en materialen voor installatie:
Vereiste gereedschappen:

1. Waterpas
2. Kruiskopschroevendraaier, Torx T20-schroevendraaier en 7mm-dopschroevendraaier
3. Tang
4. Draadknippers
5. Draadmoeren
6. Boor
7. Leidingen (bijv. 1,1/4 inch en 1 inch), Leidingzweep
8. Draadboom
9. Meetlint
10. Multimeter
11. Spanningsdetector
12. Koop een nieuwe dubbelpolige 30A-stroomonderbreker of twee enkelpolige 30A-stroomonderbrekers. (LET OP: deze stroomonderbrekers moeten mogelijk per code aan elkaar worden gekoppeld.)

De installatie van dit product omvat hoogspanning. Schakel een erkende elektricien in om de installatie uit te voeren.

Voorbeeld van belastingberekening
Het totale DELTA Pro-wattage (3600 W voor een enkele Pro of 7200 W voor twee Pro's) moet groter zijn dan het totale continue bedrijfsvermogen van alle ondersteunde belastingen plus het grootste opstartvermogen.

LET OP
Inductieve belastingen zoals airconditioners, wasdrogers of pompen hebben een hoge inschakelstroom bij het opstarten. Dit kan de relaismodules uitschakelen vanwege overbelasting. Zorg ervoor dat het circuit de juiste afmetingen heeft voor de beoogde belasting.

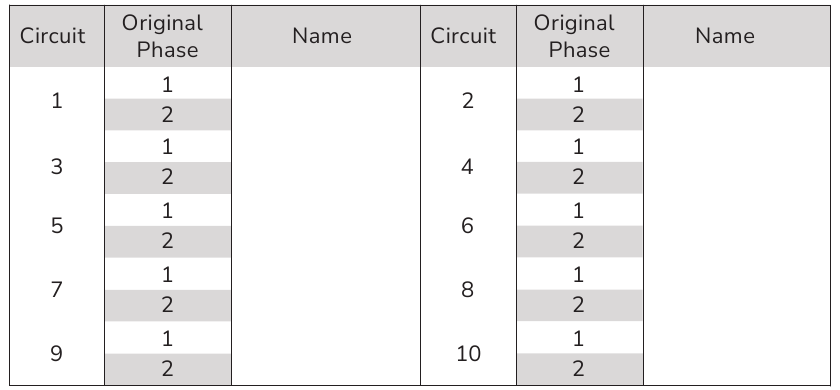

Zodra u de laadcircuits hebt bepaald waarvan u een back-up wilt maken, vult u de onderstaande tabel in. De nummering is hetzelfde als uw SHP.

Installatie

Schakel het systeem uit: Wanneer u klaar bent om met de installatie te beginnen, schakelt u de hoofdautomaat en elke stroomonderbreker uit die aangesloten moet worden. Zorg ervoor dat DELTA Pro's ook niet op de SHP zijn aangesloten.

De relaismodule installeren

De relaismodules worden apart van de hoofdeenheid verzonden. Deze modules bevatten twee schakelrelais en een zekering. De zekering is alleen voor beveiliging van het laadcircuit in de back-upmodus en moet daarom overeenkomen met de stroomsterkte van de stroomonderbreker stroomopwaarts van dat laadcircuit. Er zijn drie standaardwaarden voor de modules: 15A, 20A en 30A. Gebruikers moeten deze modules installeren op de positie die overeenkomt met de laadcircuits waarvoor ze van plan zijn deze te gebruiken, volgens het onderstaande diagram. Het onderstaande diagram toont de modulepositie die overeenkomt met het circuitnummer.
Er zijn 10 modulemontageruimtes in de SHP, zoals hieronder weergegeven. 4 van de 10 kanalen (kanaal 1-4) hebben een maximale stroomsterkte van 30 A, de rest heeft een maximale stroomsterkte van 20 A. Er mag geen laadcircuit worden aangesloten dat groter is dan de maximale stroomsterkte voor een kanaal. Eenmaal in positie geplaatst, worden twee schroeven gebruikt om de module op zijn plaats te bevestigen.
Het is gemakkelijker als de knock-outs worden verwijderd voordat de SHP aan de muur wordt geïnstalleerd.
OPMERKING
De werkelijke continue stroomsterkte voor elke relaismodule is 80% van de modulewaarde. Voor de 20A-relaismodule is de continue stroomsterkte bijvoorbeeld 20A × 0,8 = 16A.

Positie relaismodule

Relaismodule installeren

1.

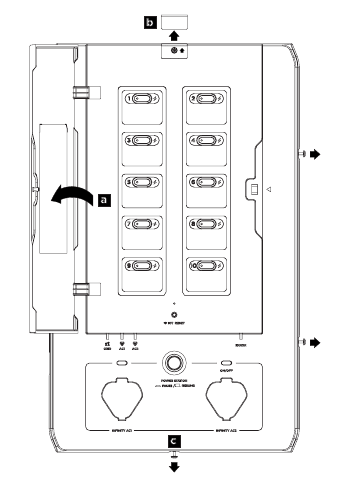

   1. Open de paneelafdekking met de T20 schroevendraaier.
   2. Schuif de schroefdeksel aan de bovenkant eruit.
   3. Draai de vier schroeven één voor één los.

2.

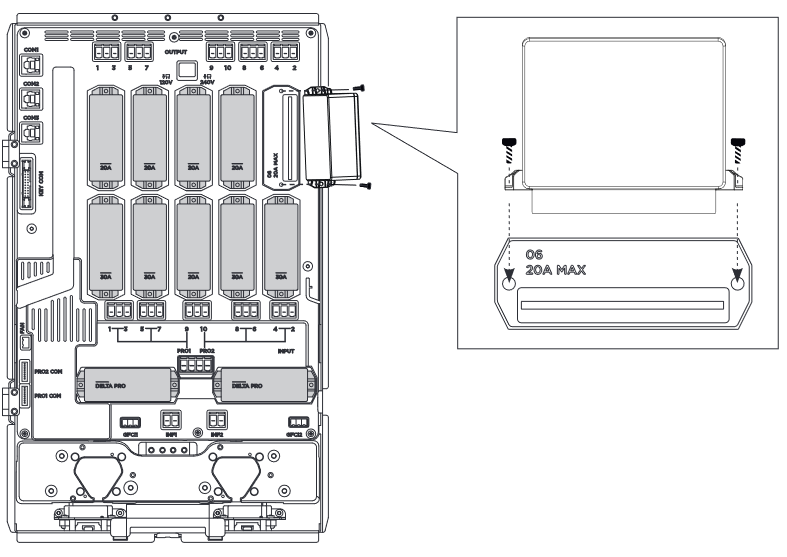

   1. Sluit elke relaismodule aan en plaats deze stevig (het is aanbevolen om de handpalm te gebruiken).
   2. Zet de relaismodule vast door de twee schroeven aan te draaien.
   3. Sluit het voorpaneel en zet de vier schroeven vast.
   4. De installatie van de relaismodule is voltooid.
   5. Herhaal dit voor alle 10 relais. Er moeten 10 relais worden geïnstalleerd, zelfs als ze niet allemaal worden gebruikt

Montage

Nadat u de relaismodule aan de binnenkant hebt geplaatst en de schroeven hebt vastgedraaid, bevestigt u de bovenste en onderste montagebeugels aan de SHP zoals hieronder wordt weergegeven.

1. Plaats de SHP van midden tot midden op uw hoofdpaneel. Volg de plaatselijke veilige elektrische afstand.

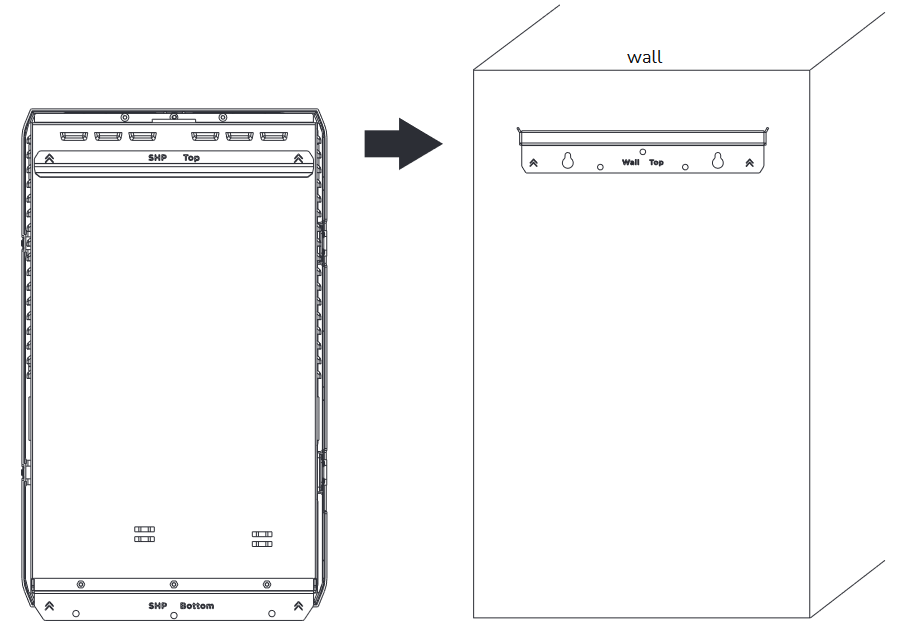

2. Bevestig de bovenste montagebeugel langs de bovenrand van de markering op de muur. Zorg ervoor dat u ook de lengte van de flexibele leiding controleert.

3. Hang de SHP aan de muurbeugel. Zet de onderste montagebeugel aan de muur vast.


Bedrading

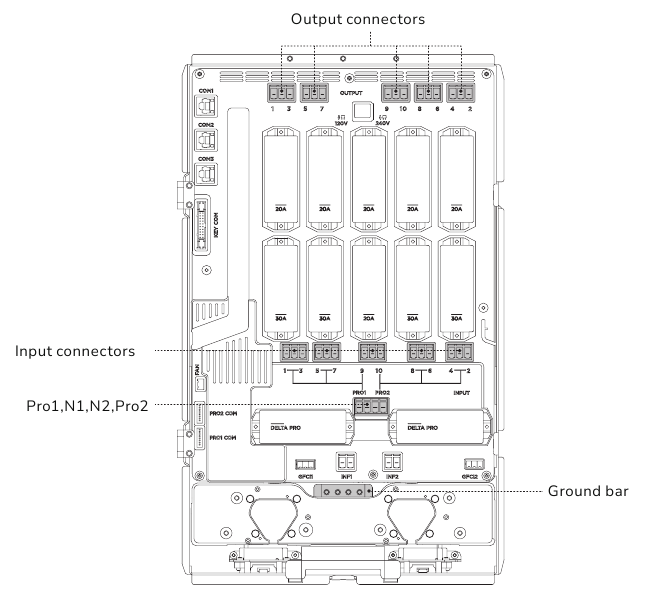

Bedrading in het Smart Home Panel Alle draden worden gelabeld in de doos geleverd, 12 ingangsdraden, gelabeld "1 in - 10 in" "Pro1 in, Pro2 in" aangesloten op de stroomonderbrekers, 10 uitgangsdraden, gelabeld "1 out - 10 out" aangesloten op de hete draden van de belasting, twee neutrale draden die zijn aangesloten op de neutrale verzamelrail in het hoofdpaneel en een aardedraad die is aangesloten op de aardingsrail in het hoofdpaneel. Gebruikers moeten alle ingangs-, uitgangs-, neutrale en aardingsdraden aansluiten op hun respectievelijke connectoren in de SHP.

OPMERKING
Twee neutrale draden en de aardedraad moeten op het hoofdpaneel zijn aangesloten om de SHP correct en veilig te laten werken. De maximale stroomsterkte voor circuits 1-4 is 30A. De maximale stroomsterkte voor circuits 5-10 is 20A. De stroomsterkte voor elk circuit mag niet worden overschreden. Plan de laadcircuits op de juiste manier. Als een niet-metalen leiding wordt gebruikt om de verbinding tussen het hoofdpaneel en de SHP tot stand te brengen, moet er een aardgeleider in elke leiding aanwezig zijn. Extra aardedraden kunnen worden aangesloten tussen de aardingsrail in het hoofdpaneel en de SHP. U kunt uw eigen draden met de connectoren gebruiken in plaats van de meegeleverde draad. Gebruik een schroevendraaier om de connectoren te verwijderen, de draad te strippen en vervolgens in te brengen en vast te draaien

Bedrading in het elektrische paneel

1. Schakel de hoofdautomaat en de 10 stroomonderbrekers uit die in het hoofdpaneel moeten worden aangesloten en gebruik een spanningsdetector of voltmeter om er zeker van te zijn dat het systeem volledig spanningsloos is.
2. Verwijder de voorkant van het hoofdpaneel. Houd er rekening mee dat de netzijde van het hoofdpaneel (stroomopwaarts van de hoofdautomaat) nog steeds onder spanning staat.
3. Verwijder de knock-outs die u wilt gebruiken op zowel de SHP als het elektrische hoofdpaneel.
4. Bevestig de bovenste en onderste leidingen aan de SHP en het elektrische hoofdpaneel.
5. Trek alle draden (ingang, uitgang, neutraal en aarde) van de SHP naar het elektrische hoofdpaneel.
6. Sluit de twee neutrale draden en de aardedraad respectievelijk aan op de neutrale en aardingsrail. Knip ze op de juiste lengte voordat u ze aansluit.
7. Verwijder de hete draad van de stroomonderbreker. Sluit elke hete draad van de belasting aan op de bijbehorende uitgangsdraad van de SHP met behulp van draadmoeren (bijvoorbeeld de uitgangsdraad met het label "1 out" betekent dat dit de uitgang is voor kanaal 1). Zorg ervoor dat deze is aangesloten op het juiste nummer zoals gepland.
8. Sluit de ingangsdraad aan, met hetzelfde nummer (als u bijvoorbeeld "1 out" hebt gebruikt, moet u nu de rode draad met het label "1 in" vinden), op de geplande stroomonderbreker. Zorg ervoor dat u ze op de juiste lengte knipt voordat u ze aansluit.
9. Herhaal stap 7 en 8 voor alle 10 laadcircuits.
10. Elk laadcircuit voor DELTA Pro moet worden gevoed door een enkele 30A-schakelaar van het hoofdpaneel om de snellaadfunctie mogelijk te maken. Als dit niet beschikbaar is, moeten er 30A-schakelaars worden aangeschaft en geïnstalleerd. De draden die overeenkomen met de PRO-laaddraden, zijn gelabeld "PRO1 in" en "PRO2 in". Als de 30A-schakelaar niet wordt gebruikt, moet de juiste stroomsterkte later in de app worden ingevoerd om te voorkomen dat de stroomonderbreker wordt geactiveerd door de laadstroom. Het wordt aanbevolen om beide laadschakelaars aan elkaar te koppelen of een dubbelpolige schakelaar te gebruiken. Dit maakt het spanningsloos maken van de SHP veiliger voor toekomstig onderhoud.

Single Phase Setup (120V)

Hieronder wordt een typische eenfasige 120V-opstelling (100V in Japan) geïllustreerd. SHP kan worden aangesloten op het elektrische hoofdpaneel om noodstroom te leveren aan tien 120V-laadcircuits. Alle ingangsdraden moeten via de onderste leiding naar de SHP worden geleid en de uitgangsdraden via de bovenste leiding. Het hele systeem is op één punt geaard in het elektrische hoofdpaneel.

Eenfasig zonder GFCI- of AFCI-schakelaars

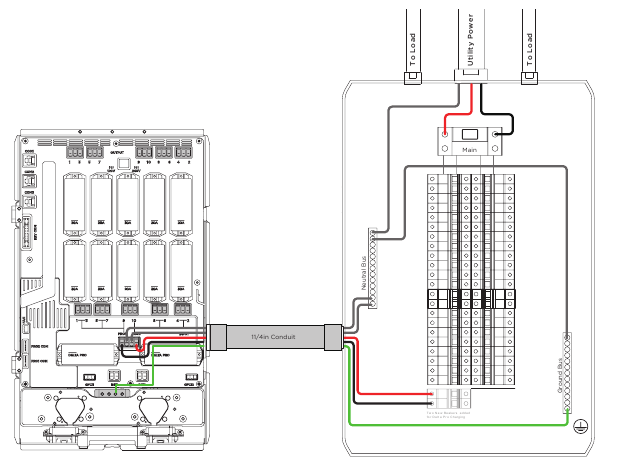

1. Trek een kabel van de aardingsrail van het elektrische hoofdpaneel naar de aardingsrail in de SHP. Installeer twee 30A enkelpolige of één 30A dubbelpolige stroomonderbreker(s) op het elektrische hoofdpaneel en sluit de Pro 1- en Pro 2-modules in de SHP aan met een 10AWG-kabel om AC-laden en overstroombeveiliging voor de Delta Pro('s) te bieden.

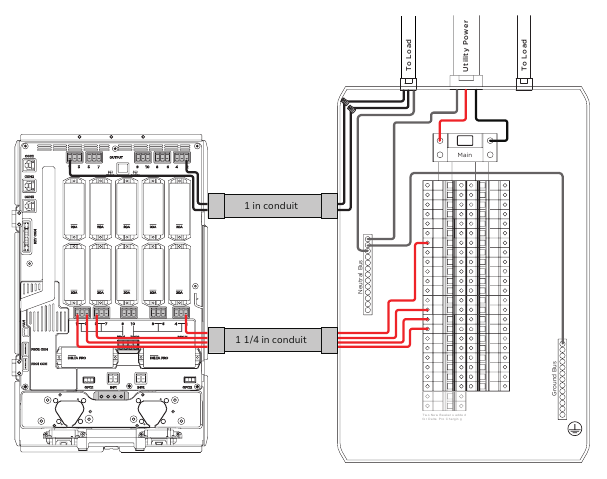

2. Sluit ingangsdraden van SHP aan op de bijbehorende schakelaars van het elektrische hoofdpaneel en uitgangsdraden op de laadpoort van het elektrische hoofdpaneel.


Eenfasig met GFCI- of AFCI-schakelaars

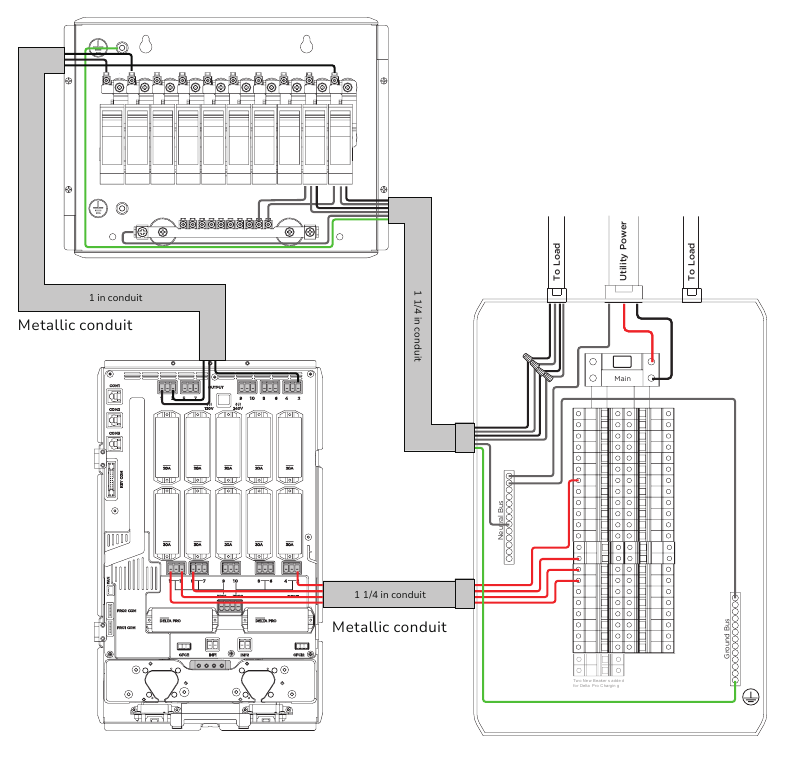

1. Verwijder de stroomopwaartse A/GFCI-schakelaar van het elektrische hoofdpaneel en vervang deze door normale schakelaars, en installeer vervolgens de A/GFCI-schakelaars in de EcoFlow AFCI/GFCI-box (raadpleeg de handleiding van de EcoFlow AFCI/GFCI-box voor meer informatie).
2. Volg de onderstaande stappen om het product aan te sluiten:
   1. Sluit de aardingsdraad van de aardingsrail van het elektrische hoofdpaneel aan op de EcoFlow AFCI/GFCI-box.
   2. Sluit ingangsdraden van de SHP aan op de bijbehorende schakelaars van het elektrische hoofdpaneel.
   3. Sluit uitgangsdraden van de SHP aan op de bijbehorende schakelaars van de EcoFlow AFCI/GFCI-box.
   4. Sluit A/GFCI-schakelaars van de EcoFlow AFCI/GFCI-box weer aan op de laadpoort van het elektrische hoofdpaneel.

Split Phase Setup (240V)

Split phase setup is anders dan de single-phase modus in dat.

1. De schakelconnector moet worden losgekoppeld van de SHP.
2. Er moeten twee DELTA Pro's tegelijkertijd worden aangesloten om de split phase-werking te ondersteunen.
3. Circuits 1, 3, 5, 7 en 9 zijn aangesloten op dezelfde fase in de SHP wanneer de fase is gesplitst en moeten worden aangesloten op dezelfde fase in het elektrische hoofdpaneel. Circuits 2, 4, 6, 8 en 10 moeten op de andere fase worden aangesloten.

Split-phase zonder GFCI- of AFCI-schakelaars

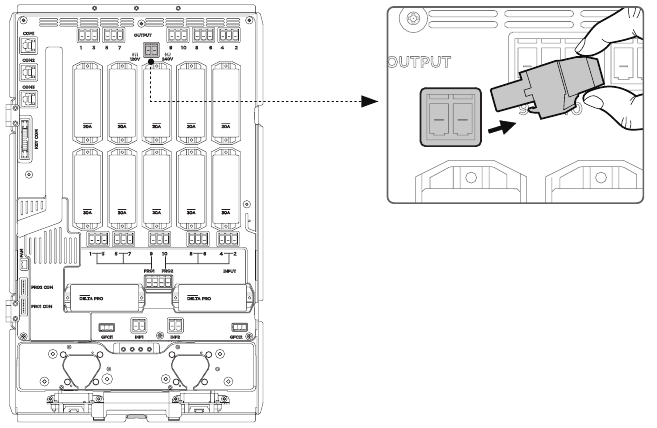

1. Verwijder de schakelconnector van de SHP.

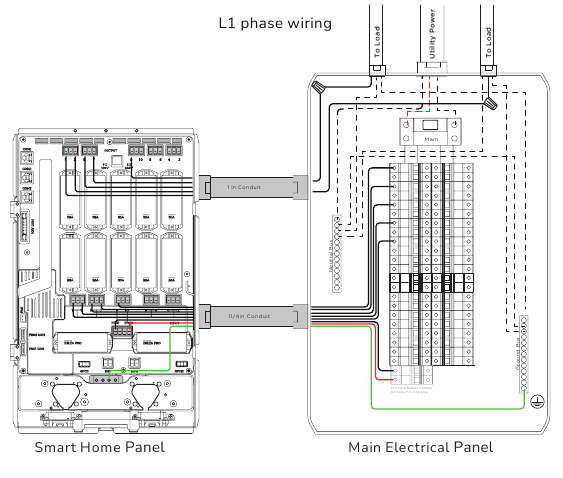

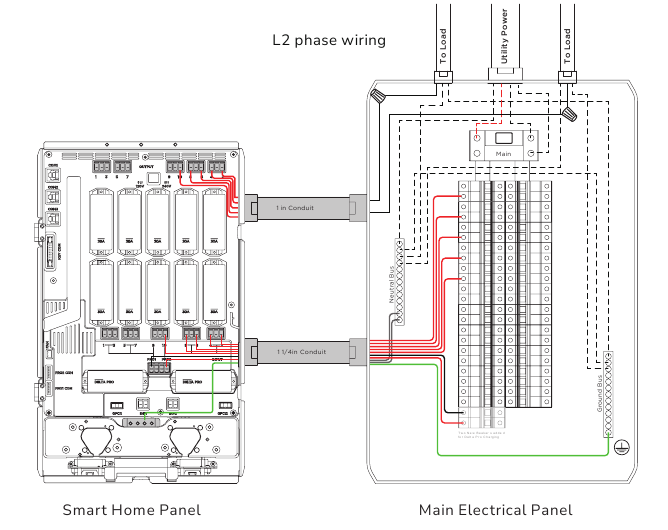

2. Sluit de L1-fase en de L2-fase van het elektrische hoofdpaneel aan op de bijbehorende uitgangen en ingangen van de SHP (L1 fase naar 1, 3, 5, 7, 9 van de SHP; L2-fase naar 2, 4, 6, 8, 10 van de SHP).



Split-phase met GFCI- of AFCI-schakelaars

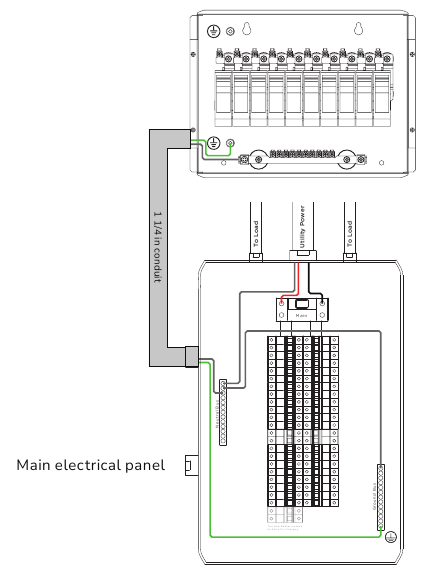

1. Sluit de aardingsdraad van de aardingsrail van het elektrische hoofdpaneel aan op de aardingsklem van EcoFlow AFCI/GFCI Box.

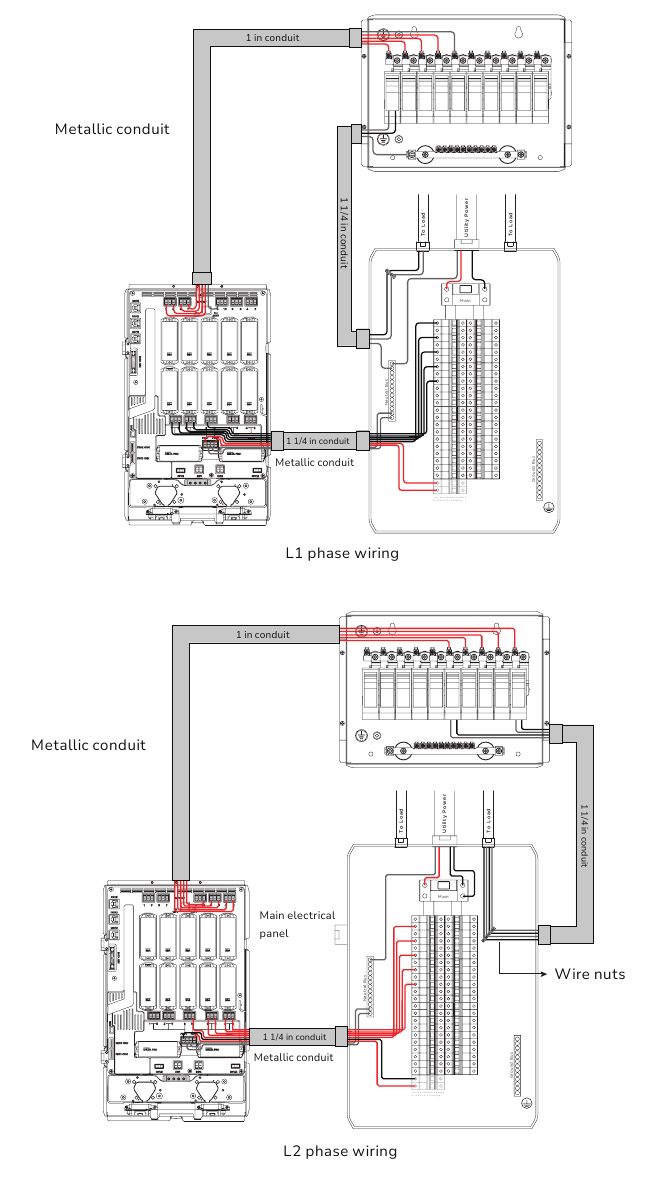

2. Sluit de L1-fase en de L2-fase van het elektrische hoofdpaneel aan op de bijbehorende ingangen van de SHP. Uitgangsdraden van SHP zijn aangesloten op de bijbehorende hete draadklemmen.


Systeem inbedrijfstelling en app-instellingen

1. Nadat u alle draden overeenkomstig hebt aangesloten, ruimt u alle draden op en bindt u ze vast met een kabelboom. Sluit het voorpaneel en draai de schroeven vast om de deur vast te zetten. Label de circuitnamen dienovereenkomstig op de SHP. Download de EcoFlow-app uit de App Store, Google Play Store of de officiële EcoFlow-site. Stel het account in en meld u aan.
2. Verbind een DELTA Pro met de SHP zonder op de activeringsknop te drukken.
3. Druk op de IOT-knop om de Bluetooth-verbinding in te schakelen. Wanneer het indicatielampje knippert, is het klaar om te koppelen met de EcoFlow-app.
4. Open de EcoFlow-app en voeg het apparaat toe via het "+"-pictogram rechtsboven. Zoek de SHP en klik op het pictogram om te koppelen. Na de Bluetooth-verbinding wordt u gevraagd om de Wi-Fi te kiezen en het Wi-Fi-wachtwoord in te voeren om de internetverbinding te voltooien.
5. Voor nieuwe gebruikers leidt de app door een inbedrijfstellingsproces om de SHP in te stellen. Volg gewoon de stappen om het proces te voltooien. Zodra u het inbedrijfstellingsproces op de app hebt voltooid, bent u klaar om de SHP van stroom te voorzien.
6. Nadat u de bedradingstest van het apparaat hebt voltooid, drukt u op de activeringsknop (in de buurt van de infinity-poort) voor de aangesloten DELTA Pro. De stroomindicator moet groen worden. Let op abnormale tekenen en foutindicaties.
7. Als er geen teken van een fout is, zet u de hoofdautomaat weer aan en zet u vervolgens elke vertakkingsautomaat één voor één weer aan en let u op foutindicaties.
   1. Als de bedradingstest van het apparaat fouten rapporteert, of als er fouten zijn, los het probleem dan op aan de hand van het bericht dat op de app wordt weergegeven, of neem contact op met onze klantenondersteuning via het Helpcentrum in de app. U kunt uw SHP achterlaten zolang er geen indicatie is van elektrische of andere soorten tekenen van een fout. De standaardmodus voor SHP is netstroom, dus dit heeft geen invloed op uw stroomverbruik.
   2. Als er geen teken van een fout is, gefeliciteerd! U bent er klaar voor!

De SHP staat standaard in de netmodus wanneer er geen stroom is, wat betekent dat de belasting automatisch is aangesloten op de netstroom als er geen stroom wordt geleverd aan de SHP of als deze voor de eerste keer wordt gestart. Zorg ervoor dat het activeren van de belastingscircuits geen personen in gevaar brengt of schade aan eigendommen veroorzaakt voordat u de hoofdautomaat sluit.

APP
Bedien en bewaak EcoFlow draagbare power stations en de SHP op afstand met de EcoFlow-app.
Download op: https://download.ecoflow.com/app

Privacybeleid
Door EcoFlow-producten, -applicaties en -diensten te gebruiken, stemt u in met de EcoFlow-gebruiksvoorwaarden en het privacybeleid, die u kunt openen via het gedeelte "Over" van de "Gebruikers"-pagina op de EcoFlow-app of de officiële EcoFlow-website op https://ecoflow.com/pages/terms-of-use en https://ecoflow.com/pages/privacy-policy.

FAQ

1. Kan de SHP worden aangesloten op een zonne-energiesysteem op het dak, en zo ja, hoe? Voor een DC-gekoppeld zonnepaneelsysteem kunnen momenteel alleen zonnepanelen met de juiste outputparameters op het systeem worden aangesloten. Zie de DELTA Pro-handleiding voor ondersteunde specificaties van zonnepanelen.
2. Ondersteunt de SHP gesplitste fase 240V-uitvoer? Ja, tot 30 ampère, 7200W. Dit vereist twee DELTA Pro's en twee infinity-kabels.
3. Wat is het maximale aantal DELTA Pro's en extra batterijen dat op de SHP kan worden aangesloten? Er kunnen maximaal 2 DELTA Pro's en 4 extra batterijen worden aangesloten, met een totaal uitgangsvermogen van 7200 W en 21,6 kWh energie.
4. Kunnen meerdere slimme panelen tegelijkertijd in één huis worden gebruikt? Ja.
5. Kan ik handmatig schakelen tussen netstroom en noodstroom? Ja. Via de EcoFlow-app.
6. Hoeveel circuits kan SHP beheren? Maximaal 10 enkelfasige circuits of 5 gesplitste fase circuits.
7. Is er een beveiligingsfunctie in de SHP? Ja. Er is een relais gebaseerd overstroom- en overtemperatuurbeveiligingssysteem in zowel de net- als de back-upmodus. Er is ook een zekering voor foutbeveiliging in de back-upmodus.
8. Is er een AFCI-functie die door de SHP wordt geleverd? Nee, er moet een extra accessoire worden aangeschaft om een AFCI-automaat te kunnen plaatsen.

Specificaties

Algemene informatie

Opmerking
De werkelijke bruikbare capaciteit kan variëren afhankelijk van de variabele omgeving en laad-/ontlaadconversieverschillen.

Het EcoFlow Smart Home Panel moet worden geïnstalleerd door een erkende elektricien, die bekend moet zijn met alle elektrische codes, bedradingspraktijken en ervaring heeft met het werken met elektrische systemen in huis. Elk ongeval, schade of persoonlijk letsel veroorzaakt door onjuiste installatie is de uitsluitende verantwoordelijkheid van de gebruiker.

Veiligheidsinstructies

1. Het product moet worden geïnstalleerd door een erkende elektricien en worden geverifieerd door de lokale AHJ (Authority Having Jurisdiction, d.w.z. uw stad, gemeente, provincie of staat).
2. De SHP staat standaard in de netmodus wanneer deze niet van stroom wordt voorzien. Ga voor de veiligheid geen belastingscircuits openen of loskoppelen wanneer er een interne fout is. Schakel die belastingen uit en neem contact op met een erkende elektricien of de technische ondersteuning van EcoFlow.
3. Dit product is niet bedoeld om te worden gebruikt als een serviceschakelaar. Om het product volledig spanningsloos te maken, MOET de gebruiker de stroomopwaartse automaten openen en alle DELTA Pro's fysiek loskoppelen. Als u dit niet doet, kan dit een schokgevaar opleveren.
4. Koppel GEEN relaismodules los terwijl de SHP van stroom wordt voorzien, omdat het loskoppelen van de relaismodule terwijl de SHP van stroom wordt voorzien, schade aan de relaismodules en SHP kan veroorzaken.
5. Het Smart Home Panel zelf biedt geen AFCI-functie (Arc Fault Circuit Interrupter). AFCI- of GFCI-beveiliging kan beschikbaar zijn met een externe AFCI-accessoire. Raadpleeg de EcoFlow-ondersteuning voor AFCI- of GFCI-oplossingen.
6. Alle stroomopwaartse automaten die de SHP voeden, moeten niet-GFCI/AFCI zijn. GFCI- en AFCI-beveiliging moeten stroomafwaarts van de SHP liggen met behulp van GFCI/AFCI-automaten of -stopcontacten. Volg de NEC- of lokale elektrische codes voor AFCI- of GFCI-installatie. Een extra accessoirepaneel om te helpen bij de installatie van AFCI-circuits kan verkrijgbaar zijn bij EcoFlow.
7. Gebruik het product niet in de buurt van een warmtebron, zoals een vuur of een oven. Plaats geen ontvlambare gassen of vloeistoffen (bijv. benzine) in de buurt van het apparaat.
8. Als er een hard geluid in de relaismodule is, kan er een aardfout stroomafwaarts van de SHP zijn. De gebruiker moet de fout verhelpen en de relaismodule vervangen voordat de SHP opnieuw wordt ingesteld voor normaal gebruik.
9. Gebruik de SHP niet als de kortsluitstroomvastheid (SCCR) bij de elektrische service-ingang hoger is dan 10 kA.
10. Installeer of gebruik het product niet buitenshuis of in vochtige/natte omstandigheden.
11. Installeer of gebruik het product niet bij extreme temperaturen.
12. Gebruik het product niet als het beschadigd is of beschadigd lijkt te zijn.
13. Sluit de relaiskanalen niet aan op automaten die hoger zijn dan hun stroomsterkte. Dit kan leiden tot schade aan de relaismodules.
14. De gesplitste fase-modus moet worden gebruikt voor multi-wire circuits (MWBC, circuits die een gebalanceerd neutraal delen) en de circuits moeten op de juiste manier over de twee fasen worden verdeeld.
15. Houd u aan alle lokale en nationale veiligheidsvoorschriften voor installatie en gebruik.
16. Als er een overstroomfout optreedt (automaat is geactiveerd), moet de bijbehorende relaismodule worden vervangen om een veilige werking in de toekomst te garanderen.
17. Dit product is uitsluitend ontworpen voor residentieel gebruik.
18. Stroomopwaartse automaten beschermen de SHP alleen in de netmodus. Gebruik alleen automaten met een foutstroomonderbrekingscapaciteit van 10 kA of meer, 4 ms of 5 kA, 8 ms.
19. De maximale totale stroom voor alle ingangscircuits in de netmodus is 160 A.

De SHP MOET volledig spanningsloos zijn voordat er onderhoud wordt uitgevoerd
Voltooi het volgende om de SHP spanningsloos te maken

1. Open alle aangesloten stroomopwaartse automaten en zorg ervoor dat de netstroomindicatoren uit zijn.
2. Schakel DELTA Pro(s) uit vanaf de SHP en zorg ervoor dat de DELTA Pro-stroomindicatoren uit zijn.
3. Het alarm gaat af als de SHP van stroom wordt voorzien terwijl de voorklep open is. Zorg ervoor dat de unit spanningsloos is en dat het alarm is gestopt.

1. Meerdere bronnen voeden deze apparatuur.
2. Elektrische apparatuur mag alleen worden onderhouden door bevoegd personeel.
3. Deze apparatuur is niet bedoeld om te worden gebruikt als een serviceschakelaar.
4. Bij stroomuitval schakelt dit product automatisch over naar het power station.
5. Deze apparatuur en de stroomafwaartse belasting kunnen alleen spanningsloos worden gemaakt door alle stroomopwaartse automaten te openen en alle DELTA Pro's fysiek los te koppelen.
