EcoFlow AFCI/GFCI Box - Handleiding Smart Home Panel

Inleiding

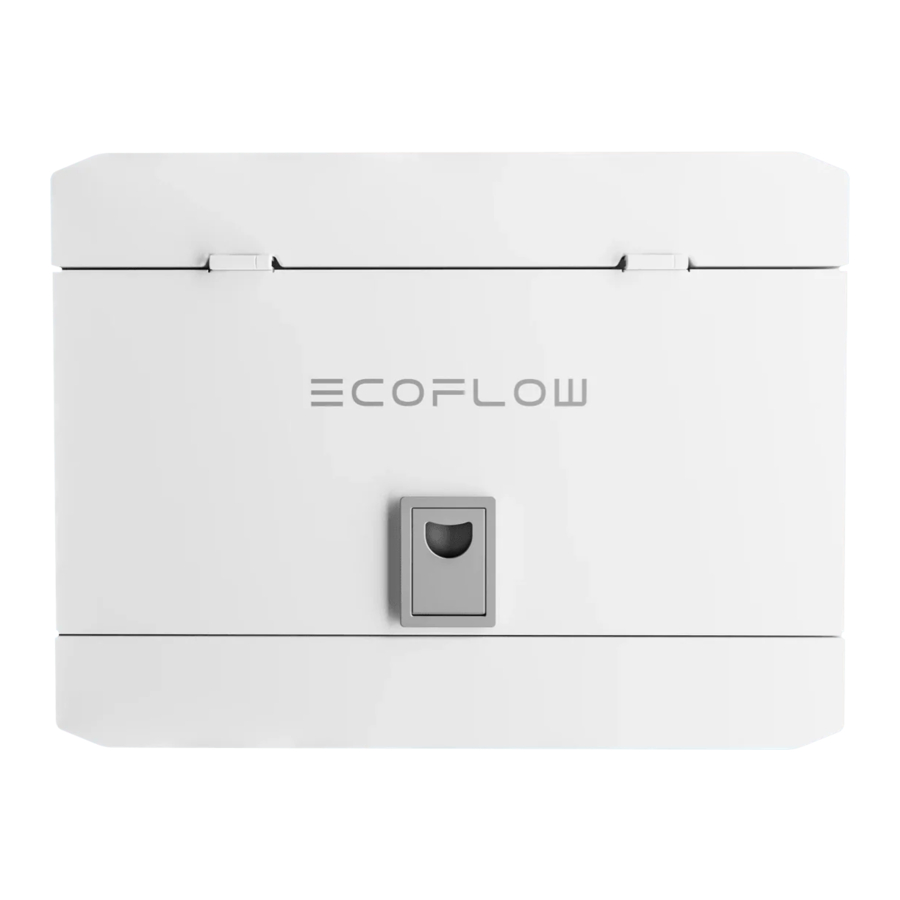

EcoFlow AFCI/GFCI Box

De EcoFlow AFCI/GFCI Box wordt gebruikt voor A/GFCI-onderbrekers. Elk circuit is onafhankelijk van elkaar. Compatibele modellen onderbrekers zijn onder andere Siemens QA120AFCP, Schneider QO120CAFI QO, enzovoort. Het product moet binnenshuis worden geïnstalleerd en worden gebruikt in combinatie met EcoFlow SHP (smart home panel) om problemen op te lossen met betrekking tot het hergebruik van vervangen A/GFCI-onderbrekers van het hoofdverdeelbord.

Sommige onderbrekers kunnen niet op het product worden geïnstalleerd. Controleer voor gebruik of de vervangen onderbrekers kunnen worden geïnstalleerd.

Productspecificaties

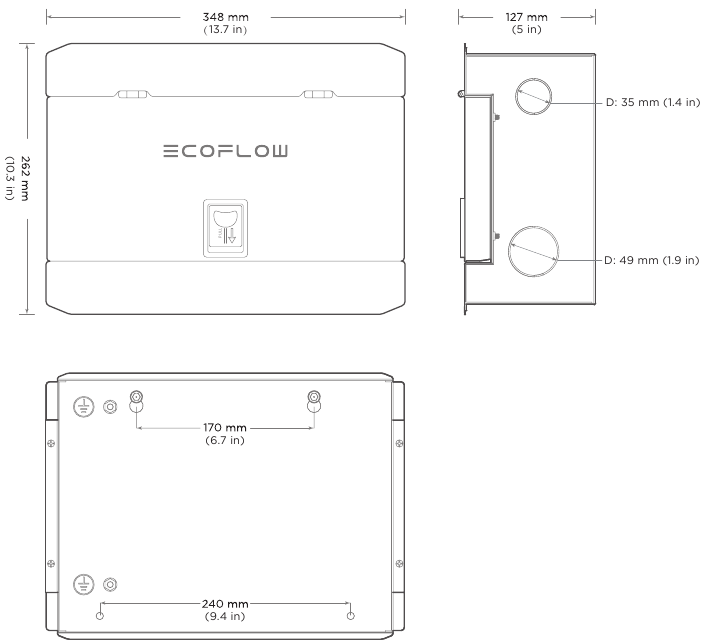

Productafmetingen

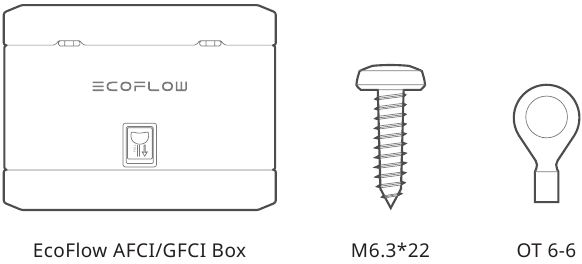

Wat zit er in de doos

Productoverzicht

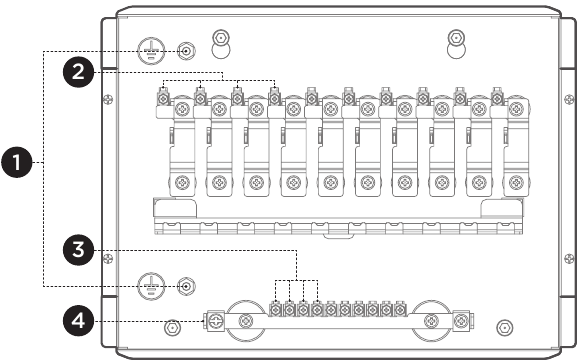

1. Aardklem
2. Spanningvoerende klem
3. Nulklem (schakelaar)
4. Nulklem (ingang)

Productinstallatie

1. Plaats eerst twee schroeven in de muur (ongeveer halverwege). Hang het product aan de schroeven en gebruik vervolgens nog twee schroeven om het product vast te zetten.

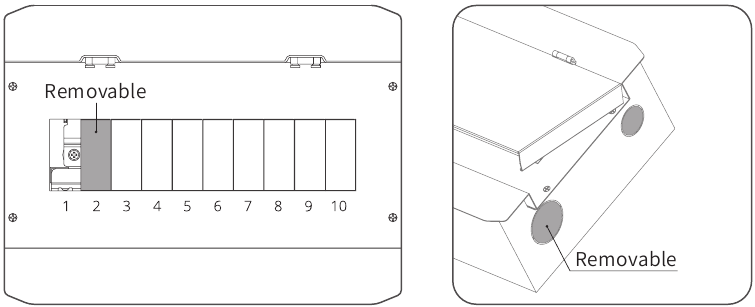

2. Verwijder de uitbreekpoorten wanneer dat nodig is.

3. Krimp de OT-klem op de aardingsdraad met een krimptang en sluit vervolgens de aardingsdraad aan op de aardklem van de box.

   We raden aan om PE-draden van 10 AWG te gebruiken.

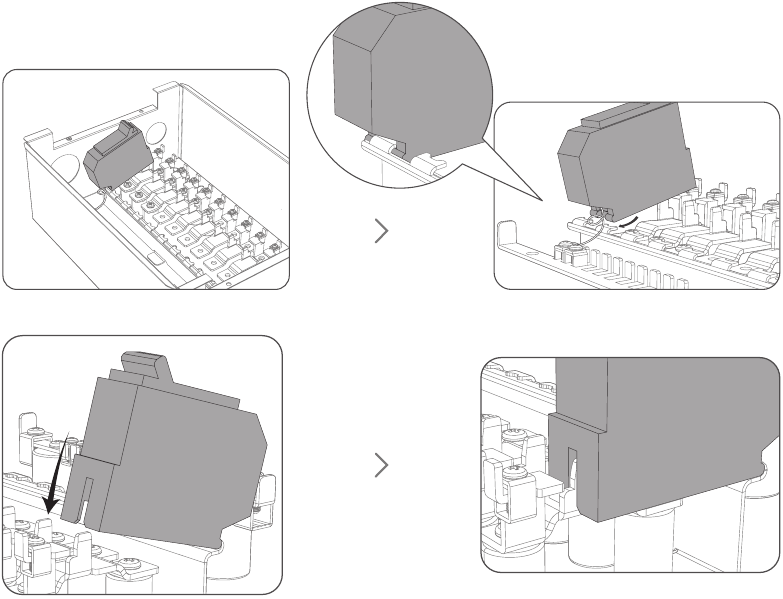

4. Plaats de onderbrekers in de klikbeugel en sluit ze aan op de nuldraadklemmen.

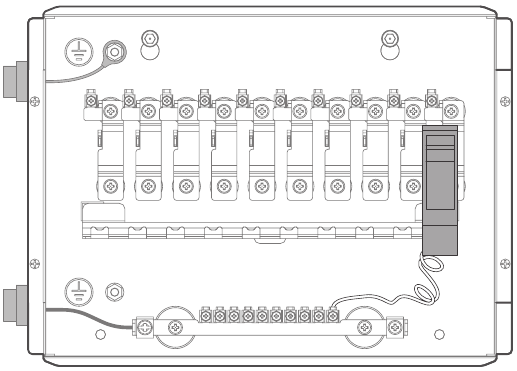

5. Trek een nuldraad van het hoofdverdeelbord naar de nulklem van de box.

   Het wordt aanbevolen om een 2/0 AWG-draad (stroom 160 A) te gebruiken voor de N-draad. Wanneer er minder onderbrekers zijn aangesloten, kan de draaddikte worden verkleind.

6. Sluit de AC-uitgang van de SHP (smart home panel) aan op de spanningvoerende kant van het apparaat.

   Enkelfasige opstelling
   Bij een enkelfasige aansluiting moeten de ingangsdraden die op de onderbrekers zijn aangesloten, spanningvoerende draden zijn en moet de leiding voor de spanningvoerende draden van metaal zijn.

   Split-phase opstelling

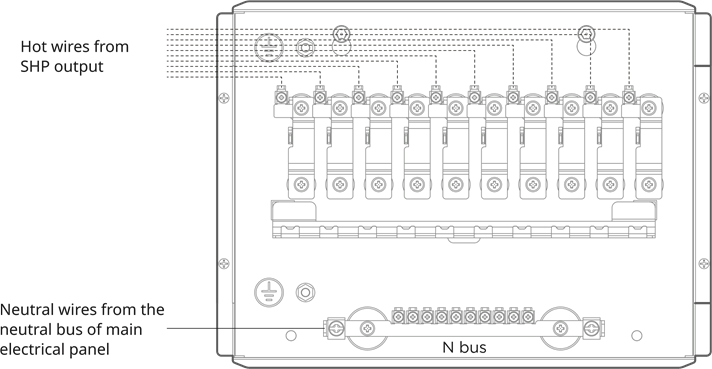

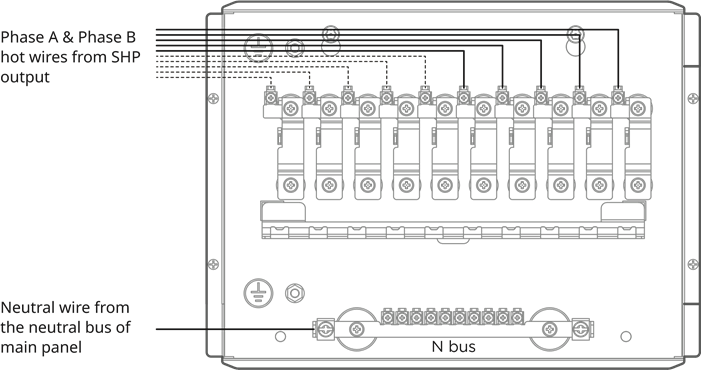

   Bij een split-phase aansluiting zijn de 5 uiteinden van de spanningvoerende draden aan de linkerkant fase A en de 5 uiteinden van de spanningvoerende draden aan de rechterkant fase B.

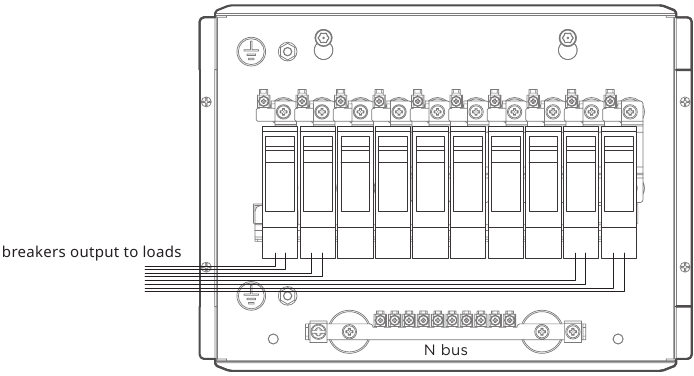

7. Leid de nul- en spanningvoerende draden terug naar het hoofdverdeelbord via de onderbrekers.


Inspectie na installatie

1. Zorg ervoor dat de bedrading goed vastzit.
2. Zorg ervoor dat draden en onderbrekers correct zijn gemarkeerd.
3. Controleer of de binnenkant van de box schoon en netjes is en of er geen metalen resten zijn achtergebleven.
4. Gebruik een multimeter om te meten of er een kortsluiting in de bedrading zit. Zorg ervoor dat de bedrading correct is voordat u de stroom inschakelt.
5. Controleer of de buis van de spanningvoerende draad van metaal is. Zo niet, dan moet deze worden vervangen door een metalen buis.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EcoFlow AFCI/GFCI Box - Handleiding Smart Home Panel

Beschikbare talen
