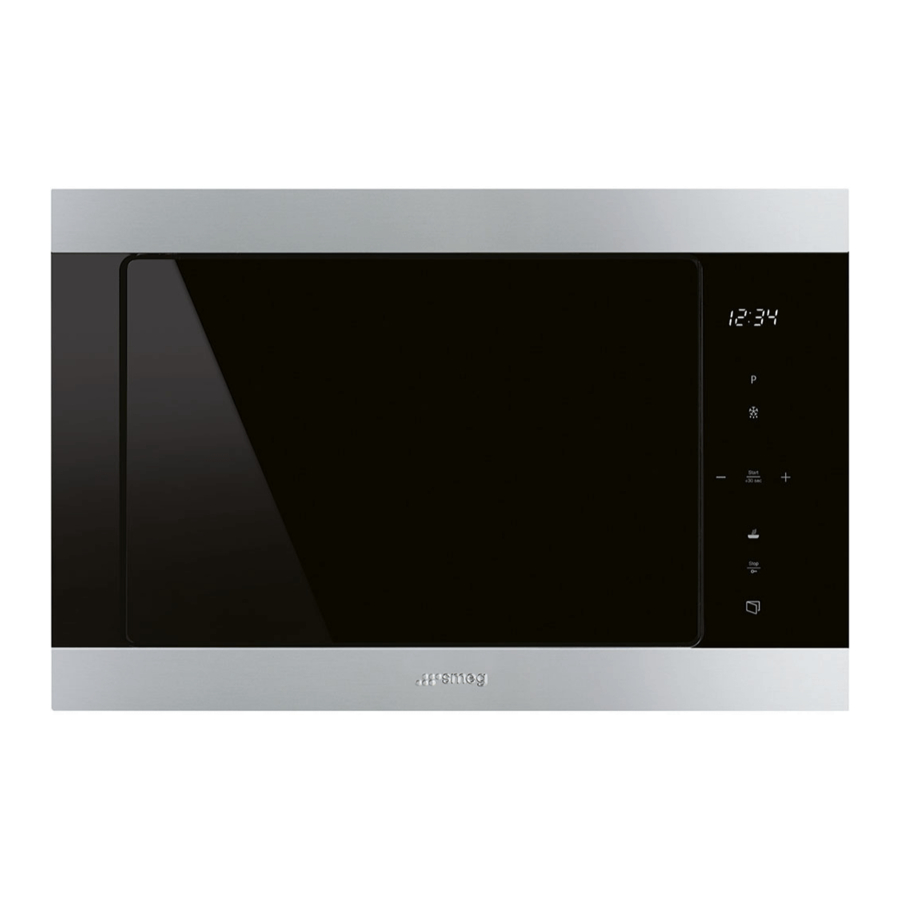

Smeg FMI325X - INBOUWOVEN Handleiding

Beschrijving

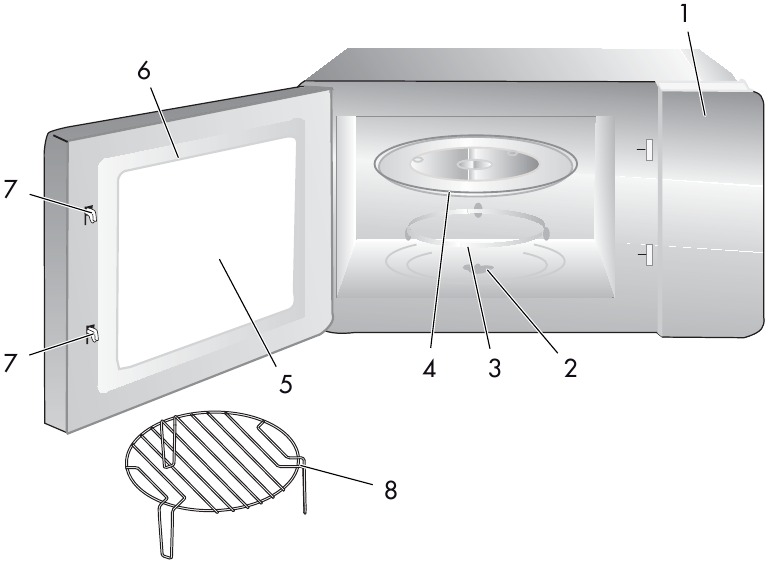

Namen van Ovenonderdelen en Accessoires

1. Bedieningspaneel
2. Draaiplateauschacht
3. Draaiplateau ringconstructie
4. Glazen schaal
5. Kijkvenster
6. Deurconstructie
7. Veiligheidsvergrendelingssysteem
8. Grillrooster (alleen voor Grill-series)

Specificaties

Gebruik

Verwijder de oven en alle materialen uit de doos en de ovenruimte.
Uw oven wordt geleverd met de volgende accessoires:

• Glazen draaiplateau.
• Draaiplateau ring montage.
• Instructiehandleiding.

Installatie van het draaiplateau

1. Naaf (onderkant)
2. Glazen draaiplateau
3. Draaiplateau-as
4. Draaiplateau ring montage

• Plaats het glazen draaiplateau nooit ondersteboven. Het glazen draaiplateau mag nooit worden beperkt.
• Zowel het glazen draaiplateau als de draaiplateau ring montage moeten altijd tijdens het koken worden gebruikt.
• Al het voedsel en alle voedselcontainers worden altijd op het glazen draaiplateau geplaatst om te koken.
• Als het glazen draaiplateau of de draaiplateau ring montage barst of breekt, neem dan contact op met uw dichtstbijzijnde geautoriseerde servicecentrum.

Keukengerei

Gevaar voor persoonlijk letsel
Het is gevaarlijk voor iemand anders dan een bevoegd persoon om service- of reparatiewerkzaamheden uit te voeren waarbij een afdekking wordt verwijderd die bescherming biedt tegen blootstelling aan microgolfenergie.

Zie de instructies over "Materialen die u kunt gebruiken in de magnetron". Er kunnen bepaalde niet-metalen gebruiksvoorwerpen zijn die niet veilig zijn voor gebruik in de magnetron. Als u twijfelt, kunt u het betreffende gebruiksvoorwerp testen volgens de onderstaande procedure.
Keukengerei test:

1. Vul een magnetronbestendige container met 1 kopje koud water (250 ml) samen met het betreffende gebruiksvoorwerp.
2. Kook op maximaal vermogen gedurende 1 minuut.
3. Voel voorzichtig aan het gebruiksvoorwerp. Als het lege gebruiksvoorwerp warm is, gebruik het dan niet om in de magnetron te koken.
4. Overschrijd de kooktijd van 1 minuut niet.

Materialen die u kunt gebruiken in de magnetron

Materialen die u moet vermijden in de magnetron

Bedieningsinstructies

Klok instellen

Wanneer de magnetron is aangesloten, toont het scherm "0:00", de zoemer gaat één keer.

1. Druk twee keer op om de klokfunctie te selecteren, de uurcijfers knipperen.
2. Druk op "+" of "-" om de uurcijfers aan te passen, de invoertijd moet tussen 0 en 23 liggen.
3. Druk op , de minuutcijfers knipperen.
4. Druk op "+" of "-" om de minuutcijfers aan te passen, de invoertijd moet tussen 0 en 59 liggen.
5. Druk op om de klokinstelling te voltooien. ":" knippert en de tijd licht op.

1. Als de klok niet is ingesteld, zal deze niet functioneren wanneer deze van stroom wordt voorzien.
2. Tijdens het instellen van de klok, als u op drukt, keert de oven automatisch terug naar de vorige status.

Magnetron koken

1. Druk op , de LED toont "P100".
2. Druk meerdere keren op of druk op "+" of "-" om het gewenste vermogen te kiezen, en "P100", "P80", "P50", "P30" of "P10" worden weergegeven voor elke extra druk. Druk vervolgens op om te bevestigen en druk op "+" of "-" om de kooktijd in te stellen van 0:05 tot 95:00.
3. Druk nogmaals op om te beginnen met koken.

Voorbeeld: Als u 80% magnetronvermogen wilt gebruiken om 20 minuten te koken, kunt u de oven als volgt bedienen:

1. Druk één keer op , het scherm toont "P100".
2. Druk nogmaals op of druk op "+" of "-" om 80% magnetronvermogen te kiezen.
3. Druk op om te bevestigen en het scherm toont "P 80".
4. Druk op "+" of "-" om de kooktijd aan te passen totdat de oven "20:00" weergeeft.
5. Druk op om te beginnen met koken.

De stappen voor de aanpassing van de tijd van de codeerschakelaar zijn als volgt:

• 0-1 min: 5 seconden
• 1-5 min: 10 seconden
• 5-10 min: 30 seconden
• 10-30 min: 1 minuut
• 30-95 min: 5 minuten

"P" Pad instructies

Grill of Combi. Koken

1. Druk op , de LED toont "P100".
2. Druk meerdere keren op of druk op "+" of "-" om het gewenste vermogen te kiezen, en "G", "C-1" of "C-2" worden weergegeven voor elke extra druk. Druk vervolgens op om te bevestigen en druk op "+" of "-" om de kooktijd in te stellen van 0:05 tot 95:00.
3. Druk nogmaals op om te beginnen met koken.

Voorbeeld: Als u 55% magnetronvermogen en 45% grillvermogen (C1) wilt gebruiken om 10 minuten te koken, kunt u de oven als volgt bedienen.

1. Druk één keer op , het scherm toont "P100".
2. Druk meerdere keren op of druk op "+" of "-" om combi 1 modus te kiezen.
3. Druk op om te bevestigen en het scherm toont "C-1".
4. Druk op "+" of "-" om de kooktijd aan te passen totdat de oven "10:00" weergeeft.
5. Druk op om te beginnen met koken.

Als de helft van de grilltijd is verstreken, klinkt de oven twee keer en dit is normaal.
Om een ​​beter effect te hebben bij het grillen van voedsel, moet u het voedsel omdraaien, de deur sluiten en vervolgens op drukken om verder te koken (contime cooking).
Indien geen bediening, zal de oven doorgaan met koken.

Snelstart

1. Druk in de wachtstand op om 30 seconden te koken met 100% vermogen, elke extra druk verhoogt de kooktijd met 30 seconden tot 95 minuten.
2. In de magnetron-, grill-, combi-, kook- of tijddooistand kan elke druk op de kooktijd met 30 seconden verlengen.
3. Druk in de wachtstand op "-" om de kooktijd in te stellen met 100% magnetronvermogen en druk vervolgens op om te beginnen met koken.

Ontdooien

Op gewicht

1. Druk één keer op en de oven toont "dEF1".
2. Druk op "+" of "-" om het gewicht van het voedsel te selecteren van 100 tot 2000 g.
3. Druk op om te beginnen met ontdooien.

Op tijd

1. Druk twee keer op en de oven toont "dEF2".
2. Druk op "+" of "-" om de ontdooitijd te selecteren.
3. Druk op om te beginnen met ontdooien.

Kookwekker

1. Druk één keer op , het scherm toont 00:00.
2. Druk op "+" of "-" om de juiste tijd in te voeren. (De maximale kooktijd is 95 minuten.)
3. Druk op om de instelling te bevestigen.
4. Wanneer de ingestelde tijd is bereikt, gaat de zoemer 5 keer. Als de klok is ingesteld (24-uurs systeem), toont het scherm de huidige tijd.

De kookwekker (kitchen Time) is anders dan het 24-uurs systeem. De kookwekker (Kitchen Timer) is een timer.

Koken in meerdere stappen

Er kunnen maximaal 2 secties worden ingesteld om te koken. Bij koken in meerdere secties, als één sectie aan het ontdooien is, moet het ontdooien in de eerste sectie worden geplaatst.
Voorbeeld: Als u voedsel 5 minuten wilt ontdooien en vervolgens 7 minuten wilt koken met 80% magnetronvermogen, voert u dit als volgt uit:

1. Druk twee keer op en de oven toont "dEF2".
2. Druk op "+" of "-" om de ontdooitijd te selecteren totdat "5:00" wordt weergegeven.
3. Druk één keer op , het scherm toont "P100".
4. Druk nogmaals op of druk op "+" of "-" om 80% magnetronvermogen te kiezen.
5. Druk op om te bevestigen en het scherm toont "P 80".
6. Druk op "+" of "-" om de kooktijd aan te passen totdat de oven "7:00" weergeeft.
7. Druk op om te beginnen met koken en de zoemer klinkt één keer voor de eerste sectie, de ontdooitijd loopt af; de zoemer klinkt nogmaals bij het ingaan van de tweede keer koken. Wanneer het koken klaar is, klinkt de zoemer vijf keer.

Automatisch menu

1. Druk op "+" om het menu te kiezen en "A-1" tot "A-8" wordt weergegeven, wat pizza, vlees, groente, pasta, aardappel, vis, drank en popcorn betekent.
2. Druk op om te bevestigen.
3. Druk op "+" of "-" om het standaardgewicht te kiezen volgens de menutabel.
4. Druk op om te beginnen met koken.

Voorbeeld: Als u "Automatisch Menu" (Auto Menu) wilt gebruiken om vis te koken voor 350 g.

1. Druk op "+" totdat "A-6" wordt weergegeven.
2. Druk op om te bevestigen.
3. Druk op "+" of "-" om het gewicht van de vis te selecteren totdat "350" wordt weergegeven.
4. Druk op om te beginnen met koken.

De automatische menuprocedure:

Navraagfunctie

1. In de standen magnetron, grill en combikoken, druk op , het huidige vermogen wordt 3 seconden weergegeven. Na 3 seconden keert de oven terug naar de vorige staat.
2. Druk tijdens het koken op om de tijd op te vragen en de tijd wordt 3 seconden weergegeven.

Vergrendelingsfunctie voor kinderen

1. Vergrendelen (Lock): Druk in de wachtstand op gedurende 3 seconden, er klinkt een lange pieptoon die aangeeft dat de kinderbeveiliging is ingeschakeld en de huidige tijd wordt weergegeven als de tijd is ingesteld, anders toont de LED "0:00".
2. Vergrendeling opheffen (Lock quitting): Druk in de vergrendelde toestand op gedurende 3 seconden, er klinkt een lange "piep" die aangeeft dat de vergrendeling is opgeheven.

Specificatie

1. moet worden ingedrukt om door te gaan met koken als de deur tijdens het koken wordt geopend;
2. Zodra het kookprogramma is ingesteld, wordt niet binnen 5 minuten ingedrukt. De huidige tijd wordt weergegeven. De instelling wordt geannuleerd.
3. De zoemer klinkt één keer bij efficiënte druk, inefficiënte druk geeft geen reactie.
4. De zoemer klinkt vijf keer om u eraan te herinneren wanneer het koken klaar is.

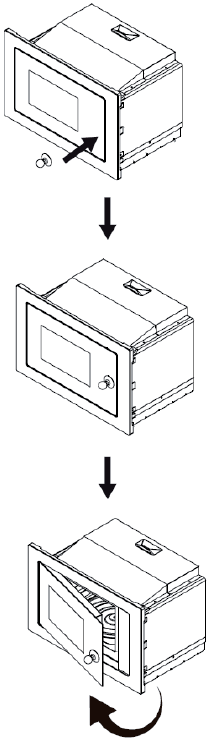

De ovendeur openen

Druk op de knop, de ovendeur gaat open. Als de knop niet werkt, open dan de deur met de zuignap. Zie de volgende afbeeldingen.

Probleemoplossing

Reiniging en onderhoud

Instructies

Zorg ervoor dat u het apparaat loskoppelt van de stroomvoorziening.

1. Reinig de binnenkant van de oven na gebruik met een licht vochtige doek.
2. Reinig de accessoires op de gebruikelijke manier in een sopje.
3. Het deurkozijn en de afdichting en de aangrenzende onderdelen moeten zorgvuldig worden schoongemaakt met een vochtige doek wanneer ze vuil zijn.
4. Gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers om het ovendeurglas te reinigen, omdat deze het oppervlak kunnen bekrassen, wat kan leiden tot het breken van het glas.
5. Reinigingstip---Voor het gemakkelijker reinigen van de binnenmuren die het gekookte voedsel kan raken: Plaats een halve citroen in een kom, voeg 300 ml water toe en verwarm 10 minuten op 100% magnetronvermogen. Veeg de oven schoon met een zachte, droge doek.

Installatie

1. Dit apparaat is alleen bedoeld voor huishoudelijk gebruik.
2. Deze oven is uitsluitend bedoeld voor inbouwgebruik. Hij is niet bedoeld voor gebruik op het aanrecht of in een kast.
3. Het apparaat is voorzien van een stekker en mag alleen worden aangesloten op een correct geïnstalleerd geaard stopcontact.
4. De netspanning moet overeenkomen met de spanning die is aangegeven op het typeplaatje.
5. Het stopcontact moet worden geïnstalleerd en de aansluitkabel mag alleen worden vervangen door een gekwalificeerde elektricien. Als de stekker na de installatie niet meer toegankelijk is, moet er aan de installatiezijde een alpolig scheidingsapparaat aanwezig zijn met een contactopening van minimaal 3 mm.
6. Adapters, meervoudige stekkerdozen en verlengsnoeren mogen niet worden gebruikt. Overbelasting kan leiden tot brandgevaar

Hoge temperaturen in de oven na gebruik
Brandgevaar

• Het toegankelijke oppervlak kan heet zijn tijdens bedrijf.

Elektrische aansluiting
De oven is voorzien van een stekker en mag alleen worden aangesloten op een correct geïnstalleerd geaard stopcontact.
In overeenstemming met de toepasselijke voorschriften mag het stopcontact alleen worden geïnstalleerd en de aansluitkabel mag alleen worden vervangen door een gekwalificeerde elektricien.
Als de stekker na de installatie niet meer toegankelijk is, moet er aan de installatiezijde een alpolige scheidingsschakelaar aanwezig zijn met een contactopening van minimaal 3 mm.

1. Inbouwmeubel
   De inbouwkast mag geen achterwand achter het apparaat hebben.
   De minimale installatiehoogte is 85 cm.
   Bedek de ventilatiesleuven en luchtinlaatpunten niet.

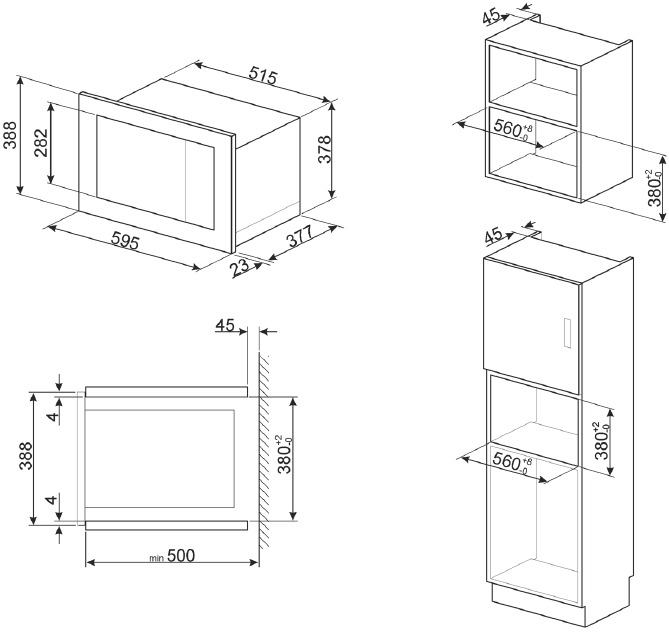

   Totale afmetingen van het apparaat (mm)

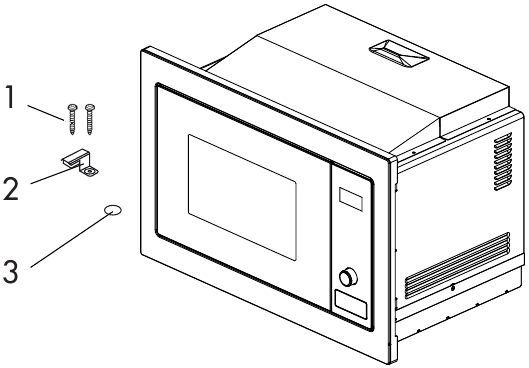

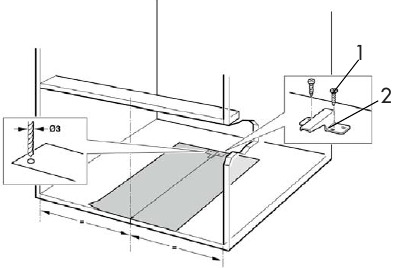

2. Bereid de kast voor

   1. Schroeven
   2. Beugel
   3. Kunststof afdekking van de trim-kit

1. Plaats de ONDERKASTSJABLOON op het onderste vlak van de kast. Laat de middenlijn van het sjabloon samenvallen met de onderkant van de kast.

2. Bevestig de onderste beugel (2) met twee schroeven (1) en verwijder het ONDERKASTSJABLOON.


3. Installeer de oven

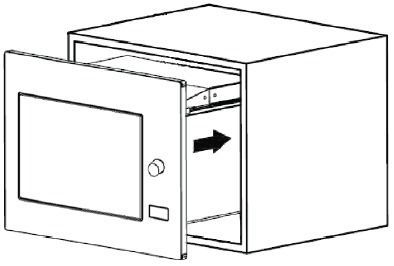

1. Installeer de oven in de kast.
   Zorg ervoor dat u het netsnoer niet beknelt of buigt.

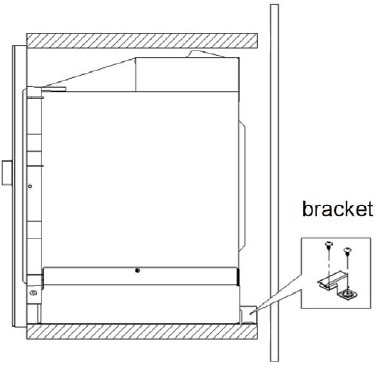

2. De onderste beugel is zojuist geïnstalleerd tegen de achterkant van de oven.

3. Open de deur.

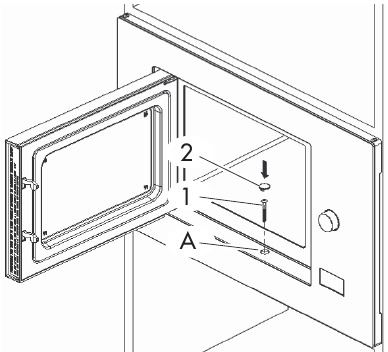

4. Bevestig de oven aan de kast met een schroef (1) in het installatiegat (A) van de trim-kit.
5. Bevestig de kunststof afdekking (2) van de trim-kit aan het installatiegat (A).


BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DIT ZORGVULDIG DOOR EN BEWAAR HET VOOR TOEKUNSTIG GEBRUIK.

Algemene veiligheidsinstructies

Risico op persoonlijk letsel

•
  Als de deur of de deurafdichting beschadigd is, mag de oven niet worden gebruikt totdat deze is gerepareerd door een bevoegd persoon.
•
  Het is gevaarlijk voor iemand anders dan een bevoegd persoon om service- of reparatiewerkzaamheden uit te voeren waarbij een afdekking moet worden verwijderd die bescherming biedt tegen blootstelling aan microgolfenergie.
•
  Vloeistoffen en andere voedingsmiddelen mogen niet in gesloten containers worden verwarmd, omdat ze kunnen ontploffen.
•
  Tijdens gebruik worden de het apparaat en de toegankelijke onderdelen erg heet.
• Raak nooit de verwarmingselementen aan tijdens gebruik.
• Houd kinderen jonger dan acht jaar op veilige afstand als ze niet voortdurend onder toezicht staan.
• Dit apparaat mag worden gebruikt door kinderen van minstens 8 jaar en door mensen met een verminderde fysieke en mentale capaciteit, of gebrek aan ervaring met het gebruik van elektrische apparaten, zolang ze onder toezicht staan of instructies krijgen van volwassenen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen mogen nooit met het apparaat spelen.
• Het apparaat mag nooit worden schoongemaakt door kinderen zonder toezicht.
• Schakel het apparaat uit direct na gebruik.
• Als er rook vrijkomt, schakel dan het apparaat uit of trek de stekker uit het stopcontact en houd de deur gesloten om eventuele vlammen te doven.
• Probeer nooit een vlam of vuur met water te blussen.
• Laat gekwalificeerd personeel installatie- en assistentie-interventies uitvoeren volgens de geldende normen.
• Wijzig dit apparaat niet.
• Steek geen puntige metalen voorwerpen (bestek of keukengerei) in de sleuven van het apparaat.
• Probeer het apparaat niet zelf te repareren of zonder tussenkomst van een gekwalificeerde technicus.
• Als de voedingskabel beschadigd is, neem dan onmiddellijk contact op met de technische ondersteuning en zij zullen deze vervangen.

Risico op beschadiging van het apparaat

• Gebruik geen schurende of corrosieve reinigingsmiddelen op glazen onderdelen (bijv. poederproducten, vlekverwijderaars en metalen sponzen).
• Gebruik houten of plastic keukengerei.
• Gebruik geen stoomstraal om het apparaat schoon te maken.
• Belemmer ventilatieopeningen en warmteafvoersleuven niet.
• Laat het apparaat nooit onbeheerd achter tijdens het koken waarbij vetten of oliën kunnen vrijkomen.
• Gebruik het apparaat niet om kamers om welke reden dan ook te verwarmen.
• Plaats geen gewicht op of ga niet op de open deur van het apparaat zitten.
• Zorg ervoor dat er geen voorwerpen vast komen te zitten in de deuren.

Instructies voor het gebruik van magnetrons

• Controleer het apparaat visueel tijdens het koken van voedsel in plastic of papieren containers.
• Gebruik de magnetron alleen voor de bereiding van voedsel voor consumptie. Andere soorten toepassingen zijn ten strengste verboden (bijv. kleding drogen, pantoffels, sponzen, natte doeken of dergelijke verwarmen, voedsel dehydrateren) omdat ze kunnen leiden tot het risico op letsel of brand.
• Reinig het apparaat voortdurend en verwijder eventuele voedselresten.
• Gebruik de magnetron niet om voedsel te drogen.
• Gebruik de magnetron niet om oliën te verwarmen of te frituren.
• Gebruik het apparaat niet om voedingsmiddelen of dranken die alcohol bevatten te verwarmen.
• Babyvoeding mag niet worden verwarmd in gesloten containers. Verwijder de deksel of de speen (in het geval van zuigflessen). Controleer altijd de temperatuur van de bereiding zodra het verwarmen is voltooid, deze mag niet te hoog zijn. Roer of schud de inhoud om een gelijkmatige temperatuur te bereiken en verbranding te voorkomen.
• Verwarm geen eieren in hun schaal of hele hardgekookte eieren; ze kunnen zelfs na afloop van het verwarmingsproces exploderen.
• Voordat u voedsel met een harde schil of schil kookt (bijv. aardappelen, appels, enz.) is het noodzakelijk om de schil te doorprikken.
• Verwarm geen voedsel in voedselverpakkingen.
• Gebruik de magnetronfuncties niet wanneer de oven leeg is.
• Gebruik kookgerei en keukengerei die geschikt zijn voor gebruik in een magnetron.
• Gebruik geen aluminium containers om voedsel te koken.
• Gebruik geen schalen met metalen decoraties (verguld of zilver).
• Het apparaat werkt in de 2,4 GHz ISM-band.
• In overeenstemming met de bepalingen met betrekking tot elektromagnetische compatibiliteit behoort het apparaat tot groep 2 en klasse B (EN 55011).

De gebruiksaanwijzing voor vaste apparaten en inbouwapparaten die hoger dan 900 mm boven de vloer worden gebruikt en een afneembare draaitafel hebben, moet vermelden dat er voorzichtig moet worden omgegaan met het verplaatsen van de draaitafel bij het verwijderen van containers uit het apparaat. Dit is niet van toepassing op apparaten met een horizontaal naar beneden scharnierende deur.
Dit apparaat voldoet aan de normen en richtlijnen die momenteel van kracht zijn met betrekking tot veiligheid en elektromagnetische compatibiliteit. Het wordt echter aanbevolen dat dragers van pacemakers een minimale afstand van 20-30 cm aanhouden tussen de magnetron wanneer deze in werking is en de pacemaker.
Raadpleeg de fabrikant van de pacemaker voor meer informatie.

Om het risico op persoonlijk letsel te verminderen, aardingsinstallatie

Netspanning

Gevaar voor elektrocutie

• Gevaar voor elektrische schok Het aanraken van sommige van de interne componenten kan ernstig persoonlijk letsel of de dood veroorzaken. Demonteer dit apparaat niet.
• Gevaar voor elektrische schok
• Oneigenlijk gebruik van de aarding kan leiden tot een elektrische schok.
• Steek de stekker pas in een stopcontact als het apparaat correct is geïnstalleerd en geaard.
• Dit apparaat moet worden geaard. In het geval van een elektrische kortsluiting, vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden.
• Raadpleeg een gekwalificeerde elektricien of servicemonteur als de aardingsinstructies niet volledig worden begrepen of als er twijfel bestaat over de vraag of het apparaat correct is geaard.
• Als het nodig is om een verlengsnoer te gebruiken, gebruik dan alleen een 3-draads verlengsnoer.

1. Er wordt een kort netsnoer meegeleverd om de risico's te verminderen die voortvloeien uit verstrikt raken in of struikelen over een langer snoer.
2. Als een lange snoerset of verlengsnoer wordt gebruikt:
   • De gemarkeerde elektrische waarde van de snoer set of het verlengsnoer moet minstens zo groot zijn als de elektrische waarde van het apparaat.
   • Het verlengsnoer moet een geaard type 3-draads snoer zijn.
   • Het lange snoer moet zo worden gerangschikt dat het niet over het aanrecht of de tafel drapeert waar het door kinderen kan worden getrokken of onbedoeld kan worden gestruikeld.

Aansprakelijkheid van de fabrikant

De fabrikant wijst alle aansprakelijkheid af voor schade aan personen of eigendommen veroorzaakt door:

• Gebruik van het apparaat anders dan het beoogde gebruik;
• Niet-naleving van de bepalingen van de gebruikershandleiding;
• Knoeien met een onderdeel van het apparaat;
• Gebruik van niet-originele reserveonderdelen.

Doel van het apparaat

• Dit apparaat is bedoeld voor het koken van voedsel in de huiselijke omgeving. Elk ander gebruik wordt als ongepast beschouwd. Het kan niet worden gebruikt:
  • in personeelskeukens, winkels, kantoren en andere werkomgevingen.
  • in boerderijen/agritoerismebedrijven.
  • door gasten in hotels, motels en woonomgevingen.
  • in bed and breakfast gelegenheden.
• Het apparaat is niet ontworpen om te werken met externe timers of met afstandsbedieningssystemen.

Identificatieplaatje

• Het identificatieplaatje bevat de technische gegevens, het serienummer en de merknaam van het apparaat. Verwijder het identificatieplaatje om geen enkele reden.

SMEG S.p. A.
Via Leonardo Da Vinci, 4
42016 San Girolamo di
Guastalla (RE)
ITALY
www.smeg.com

Referenties

• Smeg - Technology with style | Smeg.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Smeg FMI325X - INBOUWOVEN Handleiding

Beschikbare talen
