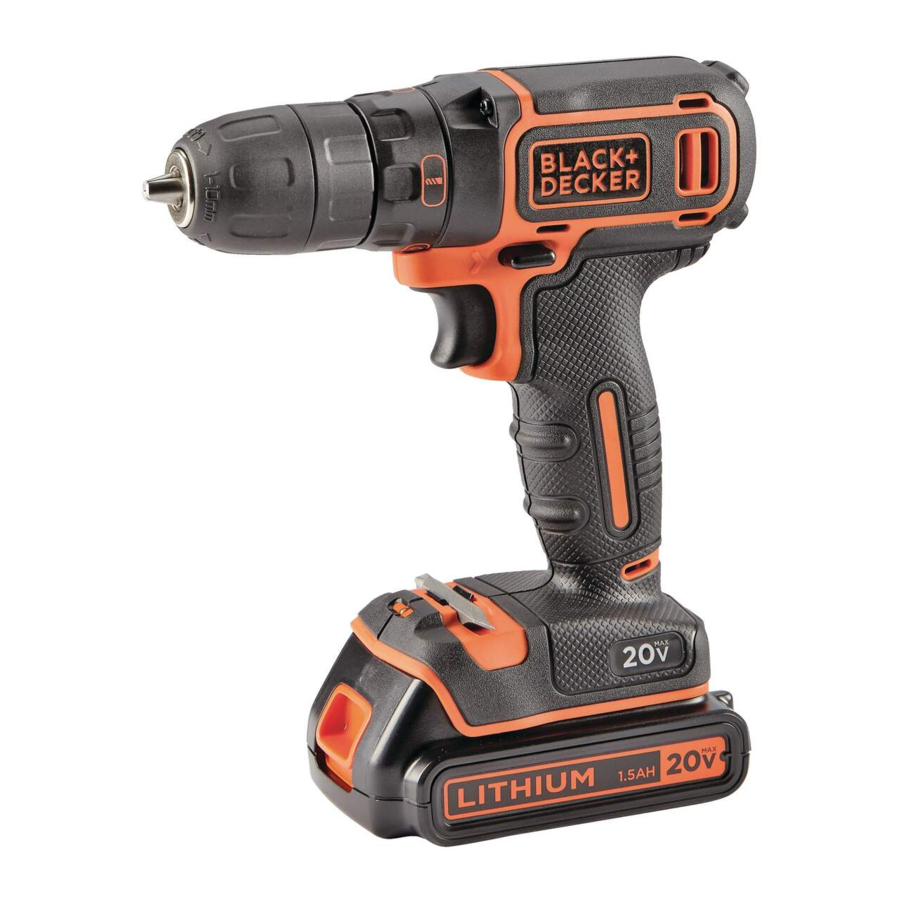

Black & Decker BDCDD120 - 20V MAX ACCUBOORMACHINE Handleiding

Beoogd gebruik

Deze boormachine is bedoeld voor boor- en schroeftoepassingen door consumenten.
NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
NIET toestaan dat kinderen in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en uw risico op persoonlijk letsel of materiële schade.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw van netstroom voorziene (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

1. Veiligheid van de werkplek
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand (off) staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt (on). Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede voet en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen in bewegende delen vast komen te zitten.
   7. Als er voorzieningen zijn voor de aansluiting van stofafzuig- en opvanginstallaties, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door de bekendheid die u hebt opgedaan door het veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt (on en off). Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
   7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
   4. Onder misbruik kunnen er vloeistoffen uit de batterij worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies op en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
   2. Verricht nooit onderhoud aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN BOOR/SCHROEFMACHINE

1. Veiligheidsinstructies voor alle bewerkingen
   1. Draag oorbeschermers bij het hamerboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
   2. Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens gebruik goed vast te zetten, kan verlies van controle optreden, wat kan leiden tot persoonlijk letsel.
   3. Houd het elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire of de bevestigingsmiddelen verborgen bedrading kunnen raken. Als het snijaccessoire in contact komt met een "onder spanning staande" (onder spanning staande) draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning komen te staan" (onder spanning komen te staan) en de bediener een elektrische schok geven.
2. Veiligheidsinstructies bij het gebruik van lange boren
   1. Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidswaarschuwingen voor boren

• Gebruik dit gereedschap niet gedurende lange perioden.
• Trillingen veroorzaakt door de werking van dit gereedschap kunnen blijvend letsel veroorzaken aan vingers, handen en armen. Gebruik handschoenen om extra demping te bieden, neem regelmatig rustpauzes en beperk de dagelijkse gebruiksduur.
• Hamerboren en gereedschappen worden heet tijdens gebruik. Draag handschoenen bij het aanraken.

Aanvullende veiligheidsinformatie

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Beschadiging of persoonlijk letsel kan het gevolg zijn.

ALTIJD een veiligheidsbril gebruiken. Alledaagse brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA ademhalingsbescherming.

Sommige stof die ontstaat door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt, of op uw huid terechtkomt, kan dit de opname van schadelijke chemicaliën bevorderen. Richt deeltjes weg van gezicht en lichaam.
• Gebruik de juiste stofafzuigingsstofzuiger om het overgrote deel van de statische en zwevende stof te verwijderen. Als u statische en zwevende stof niet verwijdert, kan dit de werkomgeving verontreinigen of een verhoogd gezondheidsrisico vormen voor de bediener en degenen in de directe omgeving.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle en letsel.
• Luchtventilatieopeningen bedekken vaak bewegende onderdelen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accupacks kunnen rechtop op het accupack staan, maar kunnen gemakkelijk worden omgestoten.
Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BPM		slagen per minuut
V		volt
min		minuten
of DC		gelijkstroom
.../min		per minuut
RPM		omwentelingen per minuut
A		ampère
Hz		hertz
W		watt
Wh		wattuur
		onbelast toerental
n		nominale snelheid
		veiligheidswaarschuwingssymbool
		ademhalingsbescherming dragen
		oogbescherming dragen
		Klasse II Constructie (dubbel geïsoleerd)
		gehoorbescherming dragen
		lees alle documentatie
		vermijd staren naar het licht
of AC		wisselstroom
Ah		ampère-uur

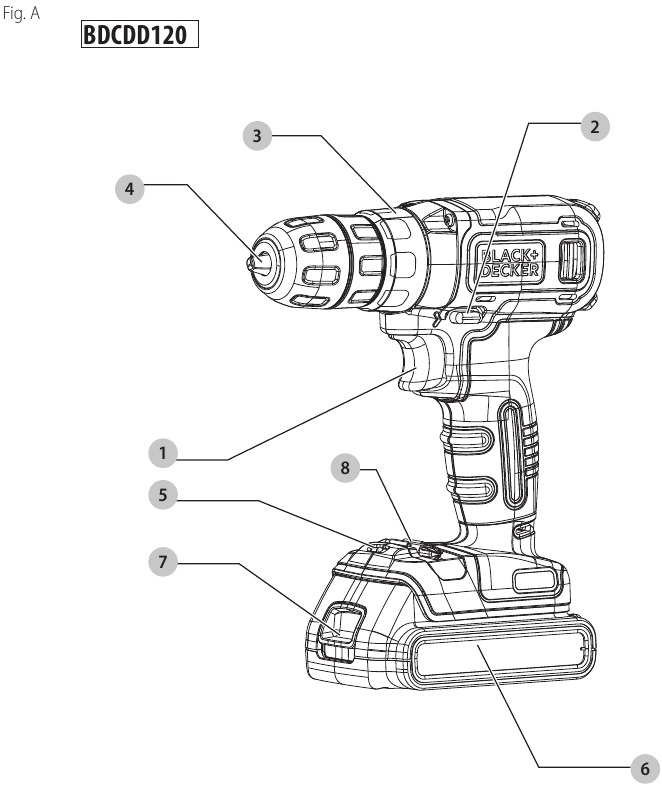

Componenten

1. Variabele snelheidsschakelaar
2. Vooruit/achteruit-knop

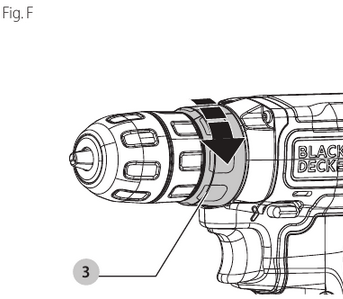

3. Moduskeuzeknop
4. Sleutelloze boorkop
5. LED-werklamp
6. Accu
7. Accu-ontgrendelknop
8. Schroevendraaier bithouder

ACCU'S EN OPLADERS

De accu is niet volledig opgeladen uit de verpakking. Lees, voordat u de accu en oplader gebruikt, de onderstaande veiligheidsinstructies en volg daarna de beschreven oplaadprocedures. Vermeld bij het bestellen van vervangende accu's het catalogusnummer en de spanning.

Belangrijke veiligheidsinstructies voor alle accu's

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Laad de accu niet op en gebruik hem niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de oplader kan het stof of de dampen doen ontbranden.
• Forceer de accu NOOIT in de oplader. Wijzig de accu op GEEN enkele manier om in een niet-compatibele oplader te passen, omdat de accu kan barsten, wat ernstig persoonlijk letsel kan veroorzaken.
• Laad de accu's alleen op in BLACK+DECKER-opladers.
• NIETspatten of onderdompelen in water of andere vloeistoffen.
• Laat er GEENwater of andere vloeistof in de accu komen.
• Bewaar of gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C (104 °F) kan bereiken of overschrijden (zoals in tuinhuisjes of metalen gebouwen in de zomer). Voor de beste levensduur bewaart u accu's op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit in de AAN-stand.
• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan ontploffen in brand. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccu's worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er batterijvloeistof in het oog komt, spoel het open oog dan 15 minuten lang met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.
• Batterijvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vuur.
• Probeer nooit om de accu om welke reden dan ook te openen. Als de behuizing van de accu is gebarsten of beschadigd, plaats hem dan niet in de oplader. Niet pletten, laten vallen of beschadigen. Gebruik geen accu of oplader die een scherpe stoot heeft gekregen, is gevallen, overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geslagen met een hamer, erop gestapt). Beschadigde accu's moeten worden teruggestuurd naar het servicecentrum voor recycling.

Opslagadviezen

De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou. Bewaar de volledig opgeladen accu buiten de oplader.

Reinigingsinstructies voor de accu

Vuil en vet kunnen van de buitenkant van de accu worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Transport

Brandgevaar. Bewaar, vervoer of transporteer de accu niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende accupolen. Plaats de accu bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productk dozen, laden, enz. met losse spijkers, schroeven, sleutels, munten, handgereedschap, enz. Zorg er bij het transporteren van afzonderlijke accu's voor dat de accupolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.
OPMERKING: Li‑Ion-accu's mogen niet in ingecheckte bagage in vliegtuigen worden geplaatst en moeten goed worden beschermd tegen kortsluiting als ze in handbagage zitten.

Belangrijke veiligheidsinstructies voor alle acculaders

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Probeer de accu NIET op te laden met andere opladers dan een BLACK+DECKER-oplader. BLACK+DECKER-opladers en accu's zijn speciaal ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van oplaadbare BLACK+DECKER-accu's. Het opladen van andere soorten accu's kan ervoor zorgen dat ze oververhit raken en barsten, wat kan leiden tot persoonlijk letsel, materiële schade, brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Laat er geen water of andere vloeistof in de oplader komen.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op schade aan de stekker en het snoer.
• Zorg ervoor dat het snoer zich op een plaats bevindt waar er niet op wordt getrapt, waarover wordt gestruikeld of anderszins wordt blootgesteld aan schade of spanning.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schokken of elektrocutie.
• Zorg er bij het gebruik van een oplader buitenshuis altijd voor dat u een droge plaats heeft en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een adequate draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het nummer van de draaddikte, hoe dikker het snoer en dus hoe groter de capaciteit. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. De volgende tabel toont de juiste maat die moet worden gebruikt, afhankelijk van de totale lengte van alle verlengsnoeren die op elkaar zijn aangesloten, en het ampèrevermogen van het typeplaatje. Gebruik in geval van twijfel de volgende dikkere draaddikte.

Minimale draaddikte voor snoerensets

• Plaats geen voorwerpen bovenop de oplader. Plaats de oplader uit de buurt van een warmtebron.
• Gebruik de oplader niet met een beschadigd snoer of een beschadigde stekker– laat deze onmiddellijk vervangen.
• Gebruik de oplader niet als deze een scherpe stoot heeft gekregen, is gevallen of op enigerlei wijze is beschadigd. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• De oplader is ontworpen om te werken op standaard 120V-huishoudelijke elektriciteit. Probeer hem niet op een andere spanning te gebruiken. Dit is niet van toepassing op de voertuigoplader.
• Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalspanen, staalwol, aluminiumfolie of enige opeenhoping van metaaldeeltjes, moeten uit de buurt van de opladerholtes worden gehouden.
• Haal de oplader altijd uit het stopcontact wanneer er geen accu in de holte zit.

Een accu opladen

Indicatoren
	Opladen
	Volledig opgeladen
	Vertraging hete/koude accu
	Slechte accu

1. Steek de stekker van de oplader in een geschikt stopcontact.
2. Plaats de accu en zet hem volledig vast. Het groene oplaadlampje zal continu knipperen tijdens het opladen.
3. Het opladen is voltooid wanneer het groene lampje continu AAN blijft. De accu kan in de oplader worden gelaten of worden verwijderd.
4. De oplader laadt geen defecte accu op, wat kan worden aangegeven doordat het lampje UIT blijft of het rode lampje snel knippert. Breng de oplader en de accu naar een erkend servicecentrum als het lampje UIT blijft of het rode lampje snel knippert.
   OPMERKING: Raadpleeg het label in de buurt van het oplaadlampje op de oplader voor knippermotieven.

Vertraging hete/koude accu
Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een vertraging voor hete/koude accu's, waarbij het opladen wordt opgeschort totdat de accu een geschikte temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de oplaadmodus van de accu. Deze functie zorgt voor een maximale levensduur van de accu.
Een koude accu kan langzamer opladen dan een warme accu.
De vertraging voor hete/koude accu's wordt aangegeven door het rode lampje dat continu kort AAN en vervolgens langer AAN knippert (zie de oplader voor het knippermotief). Zodra de accu een geschikte temperatuur heeft bereikt, hervat de oplader de oplaadprocedure.

Elektronisch beveiligingssysteem
Li-Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de accu beschermt tegen overbelasting, oververhitting of diepe ontlading. Het gereedschap wordt automatisch uitgeschakeld en de accu moet worden opgeladen.

Belangrijke opmerkingen over het opladen

1. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is een normale toestand en duidt niet op een probleem. Om de koeling van de accu na gebruik te bevorderen, moet u voorkomen dat u de oplader of de accu in een warme omgeving plaatst, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
2. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de oplader naar uw plaatselijke servicecentrum.
3. U kunt een gedeeltelijk gebruikte accu opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.

Reinigingsinstructies voor de oplader

Gevaar voor elektrische schokken. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

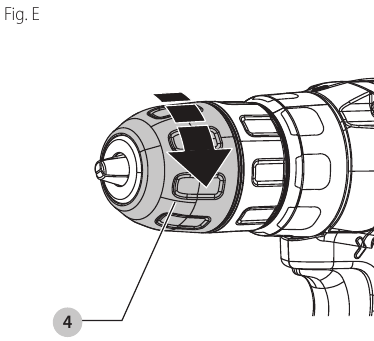

Een bit of accessoire in een sleutelloze boorkop installeren

Probeer niet om boren (of andere accessoires) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap in te schakelen. Dit kan leiden tot schade aan de boorkop en persoonlijk letsel. Vergrendel altijd de triggerschakelaar en koppel het gereedschap los van de stroombron bij het vervangen van accessoires.

Zorg er altijd voor dat de bit vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen en mogelijk persoonlijk letsel veroorzaken.
Volg deze stappen om een boor of ander accessoire te plaatsen.

1. Schakel het gereedschap uit en verwijder de accu.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls ver genoeg tegen de klok in om de gewenste accessoire te kunnen plaatsen.
3. Plaats de accessoire ongeveer 3/4" (19 mm) in de boorkop en draai deze stevig vast door de boorkophuls met één hand vast te pakken en met de klok mee te draaien, terwijl u het gereedschap met de andere hand vasthoudt. Wanneer de boorkop bijna is aangedraaid, hoort u een klikkend geluid. Na 12-14 klikken is de boorkop stevig om de accessoire aangedraaid. Uw gereedschap is uitgerust met een automatisch spindelvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop vastdraait met één hand op de boorkophuls en één hand die het gereedschap vasthoudt voor maximale stevigheid.
Herhaal stappen 1 en 2 hierboven om de accessoire los te maken.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

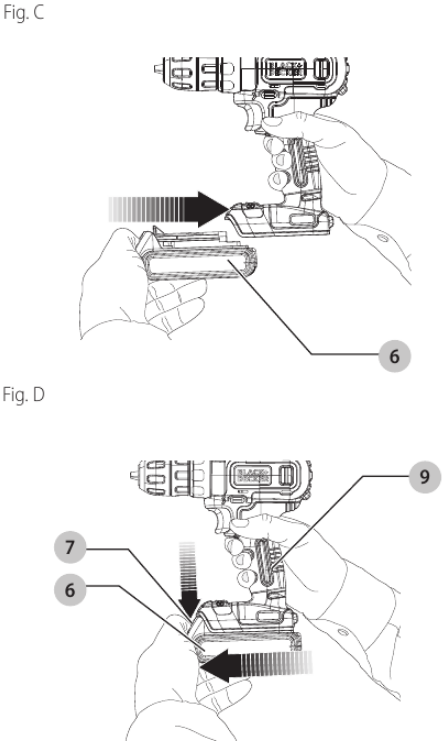

De accu plaatsen en verwijderen

OPMERKING: Voor het beste resultaat, zorg ervoor dat uw accu volledig is opgeladen.
Om de accu in de handgreep van het gereedschap te plaatsen, lijnt u de accu uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de accu stevig in het gereedschap zit en zorg ervoor dat deze niet losraakt.
Om de accu uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de accu stevig uit de handgreep van het gereedschap. Plaats deze in de oplader zoals beschreven in het gedeelte over de oplader in deze handleiding.

Juiste handpositie

(Fig. D)

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast in afwachting van een plotselinge reactie.
De juiste handpositie vereist één hand op de hoofdhandgreep en de andere hand die de accu vasthoudt .

Triggerschakelaar/Keerknop

(Fig. A)

1. De boor wordt AAN en UIT gezet door de triggerschakelaar (trigger switch) in te drukken en los te laten.
2. Een vooruit/achteruit bedieningsknop bepaalt de richting van het gereedschap en dient ook als een vergrendelknop.
3. Om voorwaartse rotatie te selecteren, laat u de triggerschakelaar los en drukt u de vooruit/achteruit bedieningsknop naar links in.
4. Om achteruit te selecteren, drukt u de vooruit/achteruit bedieningsknop in de tegenovergestelde richting in.

OPMERKING: De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop wijzigt, zorg er dan voor dat de trigger is losgelaten.

Modusselectie

De modusselectie ring kan worden gebruikt om de juiste bedrijfsmodus te selecteren, afhankelijk van de geplande toepassing.
Om te selecteren, draait u de ring totdat het gewenste symbool is uitgelijnd met de pijl.

Wanneer de modusselectie ring in de boorstand staat, zal de boor niet slippen. De boor kan vastlopen bij overbelasting, wat een plotselinge draai veroorzaakt.

Symbool	Modus
	Boren
1-15	Schroeven (hoger nummer = groter koppel)

Werklicht

(Fig. A)
Het werklampje (worklight) wordt geactiveerd wanneer de triggerschakelaar wordt ingedrukt en wordt automatisch 20 seconden na het loslaten van de triggerschakelaar uitgeschakeld. Als de triggerschakelaar ingedrukt blijft, blijft het werklampje branden.
OPMERKING: Het werklampje is bedoeld voor het verlichten van het directe werkoppervlak en is niet bedoeld om als zaklamp te worden gebruikt.

Een toepassing uitvoeren

(Fig. E, F)

Om het risico op persoonlijk letsel te verminderen, dient u ALTIJD ervoor te zorgen dat het werkstuk stevig is verankerd of vastgeklemd.

Wacht altijd tot de motor volledig tot stilstand is gekomen voordat u de draairichting verandert.

Voorafgaand aan het uitvoeren van werkzaamheden

• Plaats de juiste bit of accessoire in de boorkop. Raadpleeg Een bit of accessoire in een sleutelloze boorkop installeren.

  • Gebruik dit gereedschap niet om gemakkelijk brandbare of explosieve vloeistoffen (benzine, alcohol, enz.) te mengen of te verpompen.
  • Meng of roer geen ontvlambare vloeistoffen die als zodanig zijn gelabeld.

Schroeven

Uw gereedschap heeft een koppeling met instelbaar koppel voor het indraaien en verwijderen van een breed scala aan bevestigingsmiddelen in verschillende vormen en maten. De nummers 1-15 op de modusselectie ring worden gebruikt om een koppelbereik in te stellen voor het schroeven. Hoe hoger het nummer op de ring, hoe hoger het koppel en hoe groter de bevestiger die kan worden aangedraaid.

1. Draai de modusselectie ring naar de gewenste positie. Raadpleeg Modusselectie.
2. Trek de triggerschakelaar over en oefen druk uit in een rechte lijn met de bit totdat het bevestigingsmiddel op de gewenste diepte in het werkstuk zit.

Aanbevelingen voor het schroeven

• Begin met lagere koppelinstellingen en ga vervolgens naar hogere koppelinstellingen om schade aan het werkstuk of de bevestiger te voorkomen.
• Maak een paar proefritten in afvalmateriaal of op onzichtbare delen van het werkstuk om de juiste positie van de modusselectie ring te bepalen.

Boren

Gebruik voor METSELWERK, zoals baksteen, cement, betonblokken, enz., hardmetalen metselwerkboren.

1. Draai de modusselectie ring naar het boorsymbool. Raadpleeg Modusselectie.
2. Plaats de boor in contact met het werkstuk.
   OPMERKING: Gebruik alleen scherpe boren.
3. Trek de triggerschakelaar over en oefen druk uit in een rechte lijn met de bit totdat deze de gewenste diepte bereikt.

   De boor kan vastlopen bij overbelasting, wat een plotselinge draai veroorzaakt. Verwacht altijd het vastlopen. Houd de boor stevig vast om de draaiende beweging te beheersen en letsel te voorkomen.

Laat de motor draaien wanneer u de bit uit een geboord gat trekt om vastlopen te voorkomen.

Aanbevelingen voor boren

• Oefen bij het boren altijd druk uit in een rechte lijn met de bit, maar duw niet hard genoeg om de motor te laten vastlopen of de bit te laten afwijken.
• ALS DE BOOR VASTLOOPT:
  • LAAT DE TRIGGERSCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het vastlopen.
  • DRUK DE TRIGGERSCHAKELAAR NIET STEEDS AAN EN UIT IN EEN POGING OM EEN VASTGELOPEN BOOR TE STARTEN - DIT KAN DE BOOR BESCHADIGEN.
  • Om vastlopen of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en laat u de bit door het laatste fractionele deel van het gat gaan.
• Grote gaten (5/16" tot 1/2" [7,9 mm tot 12,7 mm]) in staal kunnen gemakkelijker worden gemaakt als eerst een pilotgat (5/32" tot 3/16" [4 mm tot 4,8 mm]) wordt geboord.
• Als u dun materiaal of materiaal boort dat gevoelig is voor splinteren, gebruikt u een houten "back-up" blok om schade aan het werkstuk te voorkomen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Reiniging

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draag altijd een ANSI Z87.1 goedgekeurde oogbescherming bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door BLACK+DECKER, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door BLACK+DECKER aanbevolen accessoires met dit product worden gebruikt.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of een erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met BLACK+DECKER, bel 1-800-544-6986.

Reparaties

De oplader en de accu zijn niet te onderhouden. Er bevinden zich geen te onderhouden onderdelen in de oplader of de accu.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (inclusief inspectie en vervanging van borstels, indien van toepassing) worden uitgevoerd door een BLACK+DECKER-fabrieksservicecentrum of een door BLACK+DECKER erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice krijgen in geval van een probleem met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsschade, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.
• Registreer u online op www.BlackandDecker.com/NewOwner

Referenties

• Home | BLACK+DECKER

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Black & Decker BDCDD120 - 20V MAX ACCUBOORMACHINE Handleiding

Beschikbare talen
