Aan de slag

Lees deze handleiding zorgvuldig door voordat u het product gebruikt om een correcte werking te garanderen.

Bewaar ze na het lezen voor toekomstig gebruik.

Accessoires

Controleer of de volgende onderdelen bij het product zijn geleverd.

Gebruiksaanwijzing - 1
Garantie (alleen voor Noord-Amerikaans model) - 1
Lijst met servicepunten - 1
Stroomkabel (Kabellengte: ca. 1,5 m) - 1
Controllinkkabel (Kabellengte: ca. 3 m) - 1

Voorzorgsmaatregelen bij het hanteren

Voordat u de aan/uit-schakelaar aanzet
Controleer nogmaals of alle aansluitingen correct zijn en of er geen problemen zijn met de aansluitkabels.
Er wordt stroom geleverd aan een deel van de circuits, zelfs wanneer het apparaat in de stand-bymodus staat. Wanneer u op reis gaat of voor langere tijd van huis bent, moet u de stekker van het netsnoer uit het stopcontact halen.
Over condensatie
Als er een groot temperatuurverschil is tussen de binnenkant van het apparaat en de omgeving, kan er condensatie (dauw) ontstaan op de bedieningsonderdelen in het apparaat, waardoor het apparaat niet goed werkt.
Als dit gebeurt, laat u het apparaat een uur of twee staan met de stroom uitgeschakeld en wacht u tot er weinig temperatuurverschil is voordat u het apparaat gebruikt.
Voorzorgsmaatregelen bij het gebruik van mobiele telefoons
Het gebruik van een mobiele telefoon in de buurt van dit apparaat kan ruis veroorzaken. Verwijder in dat geval de mobiele telefoon van dit apparaat wanneer het in gebruik is.
Het apparaat verplaatsen
Schakel de stroom uit en trek de stekker uit het stopcontact.
Koppel vervolgens de aansluitkabels naar andere systeemunits los voordat u het apparaat verplaatst.
Houd er rekening mee dat de illustraties in deze instructies kunnen afwijken van het werkelijke apparaat ter verduidelijking.

Voorzorgsmaatregelen bij de installatie

Opmerking: Installeer dit apparaat voor een goede warmteafvoer niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare behuizing.

OPMERKING

Omdat dit apparaat erg zwaar is, moet bij installatie op een rek enz. altijd eerst de maximale belastbaarheid van het rek worden gecontroleerd. Raadpleeg de gebruikershandleiding van het rek voor de maximale belastbaarheid.
Laat altijd minstens twee mensen samenwerken om de POA-A1HDCI te verplaatsen.

Voorbereidingen

Voordat u dit apparaat gebruikt, moeten de volgende stappen worden gevolgd, afhankelijk van de situatie waarin het apparaat zal worden gebruikt.

Namen en functies van onderdelen

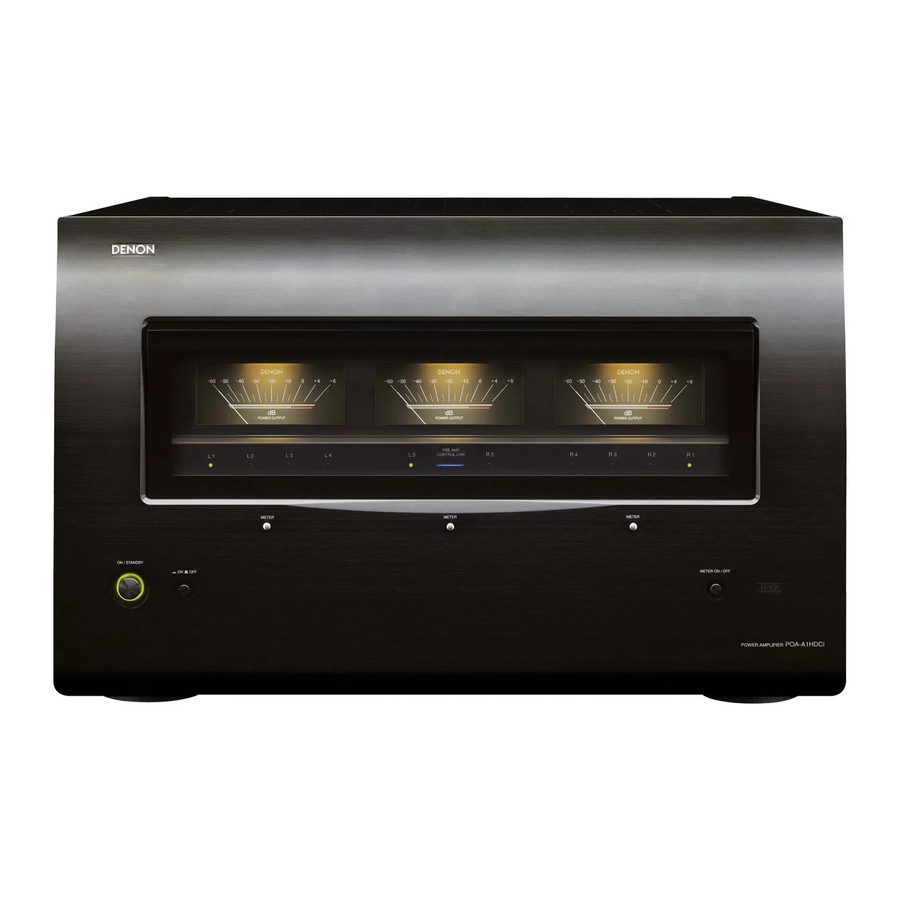

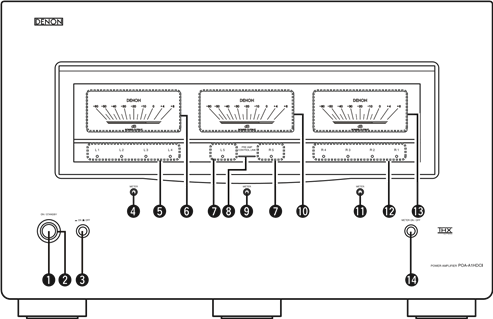

Voorpaneel

Aan/uit-knop (ON/STANDBY)
Stroomindicator
Stroomschakelaar (ON (AAN) OFF (UIT))
Selectieknop linkerkanaalmeter (METER)
Linkerkanaalmeterindicatoren (L1 / L2 / L3 / L4)
Linkerkanaalniveaumeter
Middenkanaalmeterindicatoren (L5 / R5)
PRE AMP CONTROL LINK-indicator
Selectieknop middenkanaalmeter (METER)
Middenkanaalniveaumeter
Selectieknoppen rechterkanaalmeter (METER)
Rechterkanaalmeterindicatoren (R1 / R2 / R3 / R4)
Rechterkanaalniveaumeter
METER AAN/UIT-knop

Over de kanaalniveaumeter

U kunt het uitgangsniveau (dB-indicator) van elk eindversterkerkanaal selecteren om de meter te controleren.

Als een sinusgolf wordt ingevoerd, is het uitgangsvermogen voor de meterindicator zoals weergegeven in de volgende tabel.

Wanneer een NORMALE aansluiting of een Bi-AMP-aansluiting wordt gebruikt

Uitgangsindicator	4 Ω/ohm belasting	6 Ω/ohm belasting	8 Ω/ohm belasting
0 (dB)	300 (W)	200 (W)	150 (W)
–10 (dB)	30 (W)	20 (W)	15 (W)
–20 (dB)	3 (W)	2 (W)	1.5 (W)
–30 (dB)	300 (mW)	200 (mW)	150 (mW)
–40 (dB)	30 (mW)	20 (mW)	15 (mW)
–50 (dB)	3 (mW)	2 (mW)	1.5 (mW)

Wanneer een BRIDGE-aansluiting wordt gebruikt

Uitgangsindicator	4 Ω/ohm belasting	6 Ω/ohm belasting	8 Ω/ohm belasting
0 (dB)	1200 (W) *	800 (W) *	600 (W) *
–10 (dB)	120 (W)	80 (W)	60 (W)
–20 (dB)	12 (W)	8 (W)	6 (W)
–30 (dB)	1200 (mW)	800 (mW)	600 (mW)
–40 (dB)	120 (mW)	80 (mW)	60 (mW)
–50 (dB)	12 (mW)	8 (mW)	6 (mW)

* De mogelijke output van de POA-A1HDCI is maximaal het nominale vermogen.

OPMERKING
Wanneer u een programmabron uitvoert die gegevens bevat zoals SACD, die hoger is dan de hoorbare band, beweegt de indicator anders dan het volume dat u hoort.

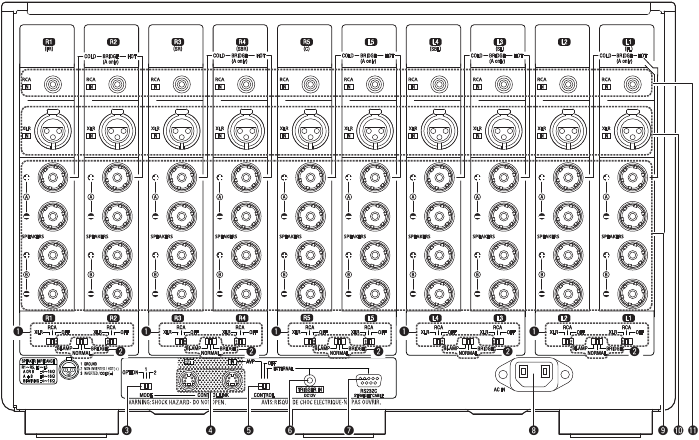

Achterpaneel

Ingangskeuzeschakelaars
Selectieschakelaar bedrijfsmodus
Moduskeuzeschakelaar (MODE)
CONTROL LINK-connectoren
Bedieningskeuzeschakelaar (CONTROL)

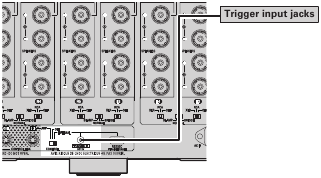

TRIGGER IN-aansluiting

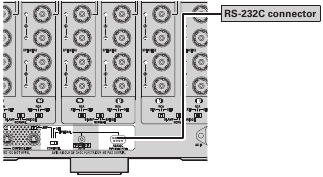

RS-232C-connector
AC-ingang (AC IN)
Luidsprekeraansluitingen (SPEAKERS)
XLR-ingangsconnectoren
RCA-ingangsconnectoren

OPMERKING
De 1 ~ 3 en 5 moeten worden ingesteld voordat de stroom wordt ingeschakeld. Instellingen die worden gewijzigd nadat de stroom is ingeschakeld, worden niet geregistreerd. In dergelijke gevallen moet de stroom worden uit- en weer ingeschakeld.

Aansluitingen en instellingen

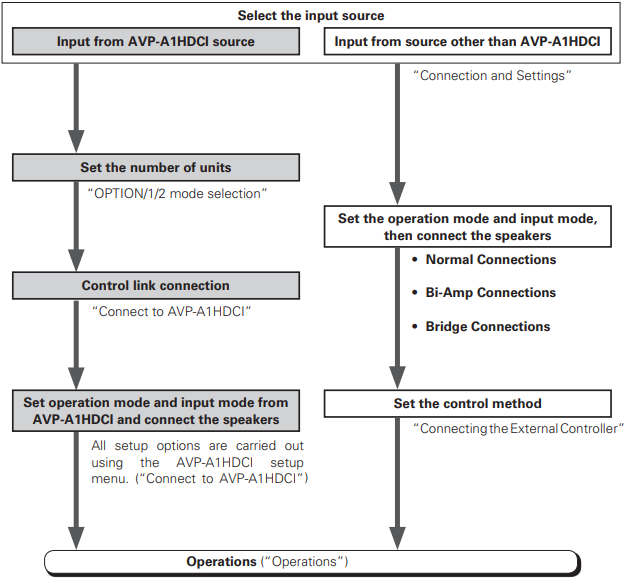

Aansluitingen voor alle compatibele audio-signaalformaten worden in deze bedieningsinstructies beschreven. Selecteer de typen aansluitingen die geschikt zijn voor de apparatuur die u aansluit.

Bij sommige typen aansluitingen moeten bepaalde instellingen op de POA-A1HDCI worden gemaakt. Raadpleeg voor meer informatie de instructies voor de respectieve aansluititems hieronder.

OPMERKING

Steek de stekker niet in het stopcontact voordat alle aansluitingen zijn voltooid.
Raadpleeg bij het maken van aansluitingen ook de bedieningsinstructies van de andere componenten.
Zorg ervoor dat u de linker- en rechterkanalen correct aansluit (links met links, rechts met rechts).
Bundel netsnoeren niet samen met aansluitkabels. Dit kan leiden tot brommen of ruis.

Voorbereidingen

Kabels die worden gebruikt voor aansluitingen

Selecteer de kabels op basis van de aan te sluiten apparatuur.

Audiokabels

Signaalrichting

Analoge aansluitingen (XLR)

Analoge aansluitingen (RCA)

Luidsprekeraansluitingen

Audiosignaal:

De luidsprekerkabels aansluiten

Controleer zorgvuldig de linker- (L) en rechter- (R) kanalen en + (rood) en – (zwart) polariteiten op de luidsprekers die op de POA-A1HDCI worden aangesloten, en zorg ervoor dat u de kanalen en polariteiten correct aansluit.

Pel ongeveer 0,03 ft / 10 mm van de mantel van het uiteinde van de luidsprekerkabel en draai de kerndraad vervolgens stevig in elkaar of sluit deze af.
Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.
Steek de kerndraad van de luidsprekerkabel tot aan de stootrand in de luidsprekeraansluiting.
Draai de luidsprekeraansluiting met de klok mee om deze vast te draaien.

Bij gebruik van een banaanstekker
Draai de luidsprekeraansluiting stevig vast voordat u de banaanstekker insteekt.

OPMERKING

Sluit de luidsprekerkabels zo aan dat ze niet uit de luidsprekeraansluitingen steken. Het beveiligingscircuit kan worden geactiveerd als de kerndraden de achterkant raken of als de + en – zijden elkaar raken (→ Beveiligingscircuit).
Raak nooit de luidsprekeraansluitingen aan terwijl de stroomvoorziening is aangesloten. Dit kan leiden tot een elektrische schok.

Beveiligingscircuit

Als luidsprekers met een lagere impedantie dan gespecificeerd gedurende een langere periode worden gebruikt met het volume hoog, kan de temperatuur stijgen, waardoor het beveiligingscircuit wordt geactiveerd.
Wanneer het beveiligingscircuit is geactiveerd, wordt de luidsprekeruitgang uitgeschakeld en knippert de stroomindicator rood. Als dit gebeurt, trek dan de stekker uit het stopcontact en controleer de luidsprekerkabel en de ingangskabelaansluitingen.
Als de set extreem heet is, wacht dan tot deze is afgekoeld en verbeter de ventilatie eromheen. Zodra dit is gebeurd, steekt u de stekker weer in het stopcontact en zet u de stroom van de set weer aan.
Als het beveiligingscircuit opnieuw wordt geactiveerd, ook al zijn er geen problemen met de ventilatie rond de set of met de aansluitingen, kan de set beschadigd zijn. Schakel de stroom uit en neem contact op met een DENON-servicecentrum.

Instellingen

OPMERKING
De MODE, CONTROL, Operation mode select switch (Bedieningsmodusschakelaar) en Input select switch (Ingangsselectieschakelaar) moeten worden ingesteld voordat de stroom wordt ingeschakeld. Instellingen die na het inschakelen worden gewijzigd, worden niet geregistreerd. In dergelijke gevallen moet de stroom worden uit- en weer ingeschakeld.

[Achterpaneel]

De ingangsmodus wijzigen

Wijzig de ingangsmodus voor elk kanaal (L1 ~ L5, R1 ~ R5).

Stel de "Input select switch" (Ingangsselectieschakelaar) in.

XLR: Gebruik de XLR-aansluiting.
RCA: Gebruik de RCA-aansluiting.
OFF: Kanaal wordt niet gebruikt.

OPMERKING

Wanneer de ingang en de instelling van de Input select switch (Ingangsselectieschakelaar) op het apparaat verschillend zijn, werkt het apparaat niet.
Als CONTROL is ingesteld op "AVP", is deze instelling ongeldig.

De bedieningsmodus wijzigen

Wijzig de bedieningsmodus voor elk kanaal (L1 ~ L5, R1 ~ R5) of paar kanaal (L1 / L2, L3 / L4, L5 / R5, R1 / R2, R3 / R4).

Bi-AMP / NORMAL / BRIDGE modus selectie

Stel in hoe de eindversterker met elk kanaal moet worden gebruikt.

Stel de "Operation mode select switch" (Bedieningsmodusschakelaar) in.

Bi-AMP: Gebruikt voor Bi-Amp aansluiting.
NORMAL: Gebruikt voor NORMAL aansluiting.
BRIDGE: Gebruikt voor BRIDGE aansluiting.

OPMERKING

Kanalen waarvan de ingangsmodus is ingesteld op "OFF", kunnen niet worden geselecteerd.
Als CONTROL is ingesteld op "AVP", is deze instelling ongeldig.

De bedieningsmodus wijzigen

Selecteer de optie die geschikt is voor de apparatuur die het apparaat bedient.

Selecteer CONTROL.

AVP: Bedien het apparaat vanaf de AVP-A1HDCI.
OFF: Bedieningsmodus wordt niet gebruikt.
EXTERNAL: Bedien het apparaat vanaf apparatuur die is aangesloten op de RS-232C-connector of de TRIGGER IN-aansluiting.

Wanneer CONTROL is ingesteld op "AVP", licht de PRE AMP CONTROL LINK-indicator blauw op.

OPTION / 1 / 2 modus selectie

Gebruik een bedieningslink om de POA-A1HDCI en AVP-A1HDCI aan te sluiten en schakel de POA-A1HDCI in overeenstemming met het aantal aan te sluiten apparaten.

Selecteer MODE.

OPTION: Voor toekomstig gebruik, als het functiespectrum wordt uitgebreid.
1: Gebruikt als het eerste apparaat wanneer één POA-A1HDCI-apparaat wordt gebruikt of twee POA-A1HDCI-apparaten zijn aangesloten.
2: Gebruikt als het tweede apparaat wanneer twee POA-A1HDCI-apparaten zijn aangesloten.

Aansluiten op AVP-A1HDCI

Dit voorbeeld toont de aansluiting van een AV-voorversterker AVP-A1HDCI (afzonderlijk verkrijgbaar) op het apparaat.

Om de POA-A1HDCI vanaf de AVP-A1HDCI te bedienen, sluit u de bedieningslinkkabel aan, zet u de CONTROL-schakelaar op "AVP" en vervolgens de MODE-schakelaar op "1".

Raadpleeg de handleiding van de AVP-A1HDCI voor installatie- en bedieningsinstructies.
Raadpleeg bij het aansluiten ook de handleiding van de AVP-A1HDCI.

OPMERKING
Zet de Input select switch (Ingangsselectieschakelaar) voor kanalen die niet in gebruik zijn altijd op "OFF".

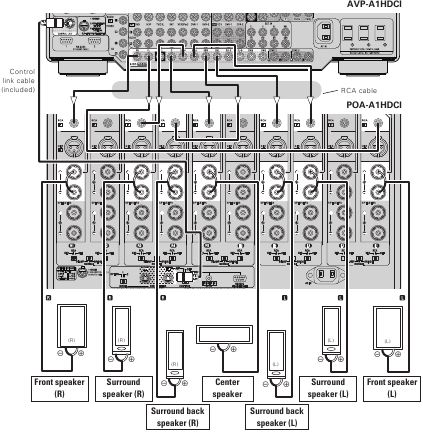

Aansluiten op een RCA-ingangsaansluiting

Voorbeeld: 7-kanalen (NORMALE instelling)

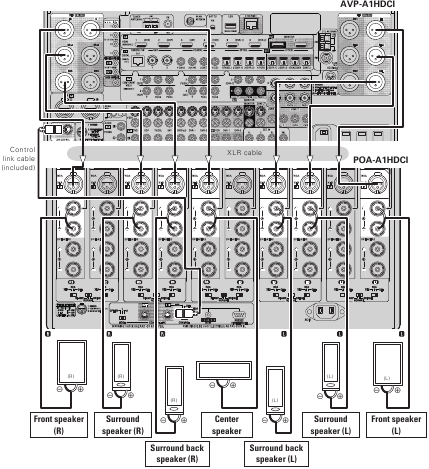

Aansluiten op een XLR-ingangsaansluiting

Voorbeeld: 7-kanalen (NORMALE instelling)

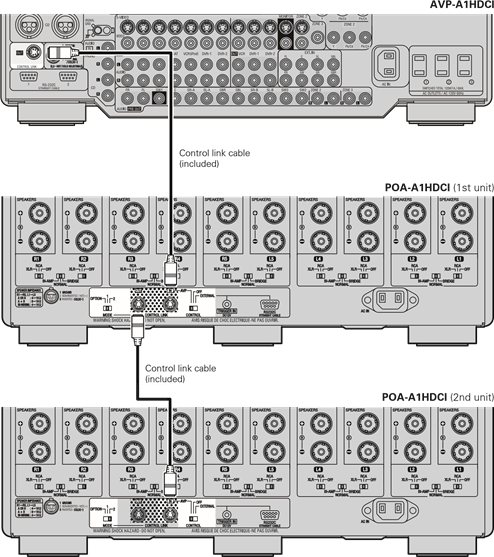

2 POA-A1HDCI-apparaten aansluiten op de AVP-A1HDCI

De AVP-A1HDCI kan worden bediend wanneer deze is aangesloten op 2 POA-A1HDCI-apparaten.

Instellingen

Sluit de apparatuur aan met een bedieningslinkkabel.
Zet de CONTROL-schakelaar van twee POA-A1HDCI-apparaten op "AVP".
Zet de MODE-schakelaar van de POA-A1HDCI, die is aangesloten op de AVP-A1HDCI, op "1", en de andere MODE-schakelaar van de POA-A1HDCI op "2".

Raadpleeg de handleiding van de AVP-A1HDCI voor installatie- en bedieningsinstructies.

Instellingen en aansluitingen

Stel de "Operation mode select switch" (Bedrijfsmodus selectieschakelaar) en "Input select switch" (Ingangsselectieschakelaar) op het achterpaneel in overeenkomstig de verbindingsmethode.

LET OP
De Operation mode select switch (Bedrijfsmodus selectieschakelaar) en Input select switch (Ingangsselectieschakelaar) moeten worden ingesteld voordat de stroom wordt ingeschakeld. Instellingen die na het inschakelen worden gewijzigd, worden niet geregistreerd. In dergelijke gevallen moet de stroom worden uit- en weer ingeschakeld.

Normale aansluitingen

Aansluiting voor signaalinvoer op elk kanaal dat moet worden uitgevoerd vanaf de luidsprekeraansluiting van het kanaal.

Stel elke schakelaar in zoals hieronder weergegeven.
1. Zet de Operation mode select switch (Bedrijfsmodus selectieschakelaar) op "NORMAL" (Normaal).
2. Stel de Input select switch (Ingangsselectieschakelaar) in op basis van de invoer.
  - Voor RCA-ingang - Zet op "RCA".
  - Voor XLR-ingang - Zet op "XLR".

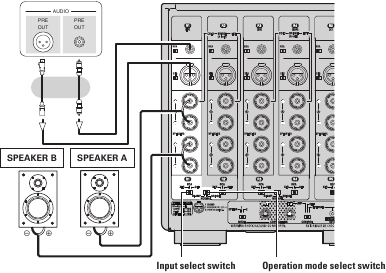

Voorbeeld: Normale aansluiting op het R1-kanaal

* Stel elk kanaal (L1 ~ L5, R1 ~ R5) in met dezelfde stappen.

LET OP

Hetzelfde signaal wordt uitgevoerd naar luidsprekers A en B.
Gebruik de volgende luidsprekerimpedantie.
- Bij gebruik van alleen luidspreker A of B - 4 ~ 16 Ω/ohm
- Bij gelijktijdig gebruik van luidsprekers A en B - 8 ~ 16 Ω/ohm

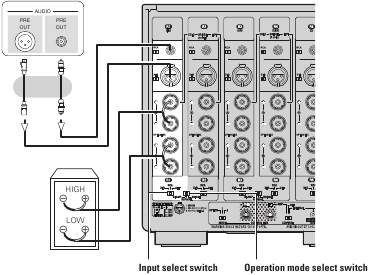

Bi-wiring aansluiting

Bij gebruik van luidsprekers met ingangsaansluitingen voor zowel woofer- als tweeterunits, zorgt deze aansluiting ervoor dat hetzelfde signaal van elke unit wordt uitgevoerd.

Met deze aansluiting is de interferentie tussen signalen voor de woofer- en tweeterunit laag, zodat u kunt genieten van een geluidsweergave van hoge kwaliteit.

LET OP
Gebruik bij gebruik van Bi-Wiring aansluiting 4 ~ 16 Ω/ohm luidsprekers voor de impedantie.

Bi-Amp Aansluitingen

Bij gebruik van luidsprekers met ingangsaansluitingen voor zowel woofer- als tweeterunits, voert deze aansluiting één ingangssignaal van de twee versterkers op de hoofdeenheid naar elk van deze units. Met deze aansluiting wordt de interferentie tussen signalen voor de woofer- en tweeterunit geëlimineerd, zodat u kunt genieten van een geluidsweergave van hoge kwaliteit.

Bi-Amp-uitgang wordt ingesteld met behulp van de volgende combinatie van kanalen. De te gebruiken ingangsaansluitingen zijn als volgt.
- R1 en R2 ingangsaansluiting: R2 kanalen
- R3 en R4 ingangsaansluiting: R4 kanalen
- R5 en L5ingangsaansluiting: L5 kanalen
- L3 en L4 ingangsaansluiting: L3 kanalen
- L1 en L2 ingangsaansluiting: L1 kanalen
Stel elke schakelaar in zoals hieronder weergegeven.
1. Zet de Operation mode select switch (Bedrijfsmodus selectieschakelaar) op "Bi-AMP".
2. Stel de Input select switch (Ingangsselectieschakelaar) in op basis van de invoer.
  - Voor RCA-ingang - Zet op "RCA".
  - Voor XLR-ingang - Zet op "XLR".

LET OP
De ingangsaansluiting (kanaal R1 in het geval van R1 en R2) die niet voor deze instelling wordt gebruikt, wordt ongeldig, ongeacht de status van de Input select switch (Ingangsselectieschakelaar).

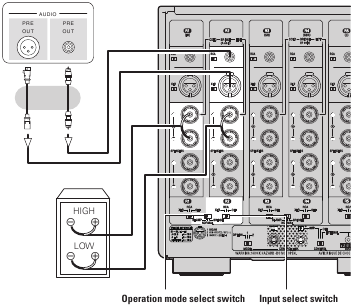

Voorbeeld: Bi-Amp aansluiting met behulp van R1- en R2-kanalen

* Stel elk paarkanaal in met dezelfde stappen.

LET OP

Hetzelfde signaal wordt uitgevoerd naar kanaal R1 en kanaal R2.
Er wordt geen signaal uitgevoerd vanaf de luidspreker B-aansluiting.
Gebruik luidsprekers met een impedantie van 4 ~ 16 Ω/ohm.

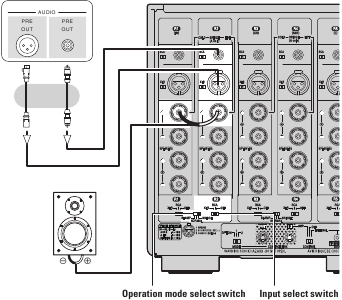

Brug Aansluitingen

Deze aansluiting wordt gebruikt om twee eindversterkers te gebruiken om tegengestelde fasesignalen uit te voeren die worden gegenereerd vanuit één ingangssignaal met behulp van twee eindversterkereenheden.

Door de uitgang (+ zijde) van de twee eindversterkers op de luidspreker aan te sluiten, is een grotere output mogelijk dan bij een normale aansluiting.

De bruguitgang wordt ingesteld met behulp van de volgende combinatie van kanalen. De te gebruiken ingangsaansluitingen zijn als volgt.
- R1 en R2 ingangsaansluiting: R2 kanalen
- R3 en R4 ingangsaansluiting: R4 kanalen
- R5 en L5ingangsaansluiting: L5 kanalen
- L3 en L4 ingangsaansluiting: L3 kanalen
- L1 en L2 ingangsaansluiting: L1 kanalen
Stel elke schakelaar in zoals hieronder weergegeven.
1. Zet de Operation mode select switch (Bedrijfsmodus selectieschakelaar) op "BRIDGE" (Brug).
2. Stel de Input select switch (Ingangsselectieschakelaar) in op basis van de invoer.
  - Voor RCA-ingang - Zet op "RCA".
  - Voor XLR-ingang - Zet op "XLR".

LET OP

De ingangsaansluiting (kanaal R1 in het geval van R1 en R2) die niet voor deze instelling wordt gebruikt, wordt ongeldig, ongeacht de status van de Input select switch (Ingangsselectieschakelaar).
Over de output door deze aansluiting is de spanning die op de luidspreker wordt toegepast 6 dB hoger dan de output wanneer de normale aansluiting wordt gebruikt. Pas het ingangssignaal aan met behulp van het volume van de voorversterker bij het aansluiten.

Voorbeeld: Brug aansluiting met behulp van R1- en R2-kanalen

* Stel elk paarkanaal in met dezelfde stappen.

LET OP

Er wordt geen signaal uitgevoerd vanaf de "–"-aansluiting van luidspreker A, of de luidspreker B-aansluiting.
Gebruik luidsprekers met een impedantie van 4 ~ 16 Ω/ohm.
Sluit geen luidspreker aan met een andere dan de gespecificeerde combinatie van kanalen.

De externe controller aansluiten

Wanneer u de volgende functies gebruikt, zet u de CONTROL-schakelaar op "EXTERNAL" (Extern).

RS-232C connector

Deze connector wordt gebruikt voor een externe controller.

* Als u een externe controller gebruikt om de unit via de RS-232C-aansluiting te bedienen, moet u het volgende vooraf bevestigen.

Schakel de stroom van de POA-A1HDCI in.
Schakel de stroom van de POA-A1HDCI uit vanaf de externe controller.
POA-A1HDCI gaat naar de stand-bystatus.

Trigger input jacks

Sluit aan op externe apparatuur die een triggeruitgang heeft. Wanneer de apparatuur die via deze aansluiting is aangesloten wordt in- / uitgeschakeld, kan de stroom van de unit worden gewijzigd van aan / stand-by.

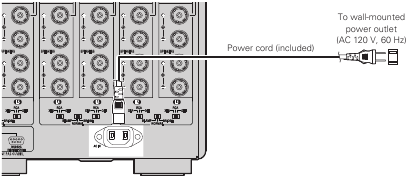

De stekker aansluiten

Wacht tot alle aansluitingen zijn voltooid voordat u de stekker aansluit.

* Om de mogelijkheden van de POA-A1HDCI volledig te benutten, sluit u het apparaat aan op een stopcontact met een grotere stroomcapaciteit (minstens 15 A wordt aanbevolen). Zorg er ook voor dat het totale stroomverbruik van alle apparaten die op het stopcontact zijn aangesloten de capaciteit van het stopcontact niet overschrijdt.

OPMERKING

Steek de stekkers goed in het stopcontact. Onvolledige verbindingen kunnen ruis veroorzaken.
De stekker moet worden aangesloten op een stopcontact in de muur.
Sluit het apparaat niet aan op een geïntegreerd stopcontact op een ander product of op een verlengsnoer.

Zodra de verbindingen zijn voltooid

→ De stroom inschakelen

Bediening

[Voorpaneel]

Inschakelen

Druk op POWER (Aan/Uit).
De stroomindicator licht rood op en de stroom is ingesteld op de stand-by modus.
Druk op ON/STANDBY (Aan/Stand-by).
De stroomindicator knippert enkele seconden groen en de stroom wordt ingeschakeld.

OPMERKING
Verlaag, voordat u de stroom inschakelt, het geluidsvolume van de aangesloten apparatuur.

Uitschakelen

Druk op ON/STANDBY (Aan/Stand-by).
De stroom wordt ingesteld op de stand-by modus.
Druk op POWER (Aan/Uit).
De stroomindicator gaat uit, evenals de stroom.

OPMERKING
Er blijft stroom naar sommige circuits lopen, zelfs wanneer de stroom in de stand-by modus staat. Wanneer u voor langere tijd van huis gaat of op reis gaat, drukt u op POWER (Aan/Uit) om de stroom uit te schakelen, of haal de stekker uit het stopcontact.

Selecteer het kanaal dat moet worden weergegeven op de kanaalniveaumeter

Druk op METER (Meter).

De indicator van de geselecteerde kanaalmeter wordt groen en het uitgangsniveau van het geselecteerde kanaal wordt aangegeven op de meter.

Selectieknop L-kanaalmeter:
Selectieknop Centerkanaalmeter:
Selectieknop R-kanaalmeter:

Kanalen waarvoor de Input select switch (Ingang selectieschakelaar) is ingesteld op "OFF" (Uit) worden overgeslagen.
In het geval van bi-amp aansluiting wordt de indicator van de ingangszijde kanaalmeter van het geselecteerde kanaalpaar groen.
In het geval van een brugverbinding wordt de indicator van de kanaalmeter van het geselecteerde kanaalpaar groen.

Stel de kanaalniveaumeter in

Stel AAN/UIT van alle kanaalniveaumeters in.

Druk op METER ON/OFF (Meter aan/uit).

ON (Aan): De kanaalniveaumeter is verlicht en de kanaalniveaumeter werkt.
OFF (Uit): De verlichting van de kanaalniveaumeter en de kanaalmeterindicator gaan uit en de kanaalniveaumeter werkt niet.

De PRE AMP CONTROL LINK indicator gaat uit als deze is ingesteld op "OFF" (Uit) met de AVP-A1HDCI aangesloten op de besturingslink.

Probleemoplossing

Als er zich een probleem voordoet, controleer dan eerst het volgende:

Zijn de aansluitingen correct?
Wordt de set bediend zoals beschreven in de gebruikershandleiding?
Werken de andere componenten naar behoren?

Als dit apparaat niet goed werkt, controleer dan de items in de onderstaande tabel. Mocht het probleem aanhouden, dan is er mogelijk sprake van een defect.

Schakel in dit geval onmiddellijk de stroom uit en neem contact op met de winkel waar u het hebt gekocht.

Symptoom	Oorzaak	Tegenmaatregel
De stroom gaat niet aan of gaat direct uit nadat deze is ingeschakeld.	De aansluiting van het netsnoer is defect.	Controleer of de stekkers goed in de AC-ingangen van de POAA1HDCI en het stopcontact zitten.
Er wordt geen geluid geproduceerd uit de luidsprekers.	De verbinding met de invoerapparaten of de aansluiting van de luidsprekerkabels is defect.	Controleer de aansluitingen.
De stroom valt plotseling uit en de stroomindicator knippert rood.	Beveiligingscircuit geactiveerd door stijging van de interne temperatuur. Kernaders van twee luidsprekers raken elkaar of een kernader steekt uit de terminal en raakt het achterpaneel van de set, waardoor het beveiligingscircuit wordt geactiveerd. Er worden luidsprekers gebruikt met een andere impedantie dan gespecificeerd. De set is beschadigd.	Schakel de stroom uit, wacht tot de set volledig is afgekoeld en schakel de stroom weer in. Plaats de set op een goed geventileerde plaats. Haal eerst de stekker uit het stopcontact, draai vervolgens de kernaders stevig in elkaar of sluit de luidsprekerkabels af en sluit ze weer aan. Gebruik luidsprekers met de gespecificeerde impedantie. Schakel de stroom uit en neem contact op met een DENON servicecentrum.

Specificaties

Vermogensversterkergedeelte

Nominaal uitgangsvermogen:
Normale aansluitingen:	L1 / R1: 150 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 300 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L2 / R2: 150 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 300 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L3 / R3: 150 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 300 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L4 / R4: 150 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 300 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L5 / R5: 150 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 300 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.)
Brugverbindingen:	L1 + L2: 300 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 500 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L3 + L4: 300 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 500 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) L5 + R5: 300 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 500 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) R1 + R2: 300 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 500 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.) R3 + R4: 300 W (8 Ω/ohm, 20 Hz ~ 20 kHz met 0,05% T.H.D.) 500 W (4 Ω/ohm, 1 kHz met 0,7% T.H.D.)
Frequentiebereik:	10 Hz ~ 100 kHz (8 Ω/ohm, +1, –3 dB (bij 1 W) )
Luidsprekeruitgangsaansluitingen:	A of B 4 ~ 16 Ω/ohm A + B 8 ~ 16 Ω/ohm Bi-wiring 4 ~ 16 Ω/ohm

Algemeen

Voeding:	AC 120 V, 60 Hz
Stroomverbruik:	12 A 0,3 W (Stand-by)
Maximale externe afmetingen:	434 (B) x 281 (H) x 530 (D) mm (17-3/32" x 11-1/16" x 20-55/64")
Gewicht:	60 kg

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VEILIGHEIDSMAATREGELEN

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN (OF DE ACHTERKANT). BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemflits met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

Om dit product volledig van het elektriciteitsnet los te koppelen, haalt u de stekker uit het stopcontact.
De stekker wordt gebruikt om de stroomtoevoer naar het apparaat volledig te onderbreken en moet gemakkelijk toegankelijk zijn voor de gebruiker.

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Gebruik dit apparaat niet in de buurt van water.
Maak alleen schoon met een droge doek.
Blokkeer geen ventilatieopeningen.
Installeer in overeenstemming met de instructies van de fabrikant.
Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer tegen erop lopen of knellen, vooral bij stekkers, gemakkelijke stopcontacten en het punt waar ze uit het apparaat komen.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Gebruik alleen met de kar, standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

OPMERKING OVER GEBRUIK

Vermijd hoge temperaturen. Zorg voor voldoende warmteafvoer wanneer deze in een rack is geïnstalleerd. Behandel het netsnoer voorzichtig. Houd de stekker vast bij het loskoppelen van het snoer. Houd het apparaat vrij van vocht, water en stof. Haal de stekker uit het stopcontact wanneer u het apparaat lange tijd niet gebruikt. Blokkeer de ventilatiegaten niet. * (Voor apparaten met ventilatiegaten) Laat geen vreemde voorwerpen in het apparaat komen. Laat insecticiden, benzeen en verdunner niet in contact komen met het apparaat. Demonteer of wijzig het apparaat nooit op welke manier dan ook.
De ventilatie mag niet worden belemmerd door de ventilatieopeningen te bedekken met voorwerpen, zoals kranten, tafelkleden, gordijnen, enz. Er mogen geen open vuurbronnen, zoals brandende kaarsen, op het apparaat worden geplaatst. Neem de plaatselijke voorschriften met betrekking tot het weggooien van batterijen in acht en volg deze op. Stel het apparaat niet bloot aan druppende of spattende vloeistoffen. Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Denon POA-A1HDCI - EINDVERMOGENSVERSTERKER Handleiding
