Kärcher BP 2.000-18 Barrel - Pomp Handleiding

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Wijzig of omzeil nooit veiligheidsvoorzieningen.

Beoogd gebruik

Dit apparaat is ontwikkeld voor privégebruik en is niet bedoeld voor de belasting die commercieel gebruik met zich meebrengt. De fabrikant aanvaardt geen aansprakelijkheid voor mogelijke schade veroorzaakt door onjuist gebruik of onjuiste bediening.
Het apparaat is primair bedoeld voor het onttrekken van regenwater uit opvangreservoirs die voor dit doel zijn bestemd.

Toegestane toevoervloeistoffen

• Water met een vervuilingsgraad tot een korrelgrootte van 0,5 mm.
• Zwembadwater (mits de additieven zijn gedoseerd zoals bedoeld).
• Wasloog.

De temperatuur van de geleverde vloeistof mag niet hoger zijn dan 35°C.
Opmerking
De unit mag niet langer dan 20 minuten drooglopen. Er is geen droogloopbeveiliging.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com en aan het einde van deze handleiding.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of in geval van transportschade, neem dan contact op met uw dealer.

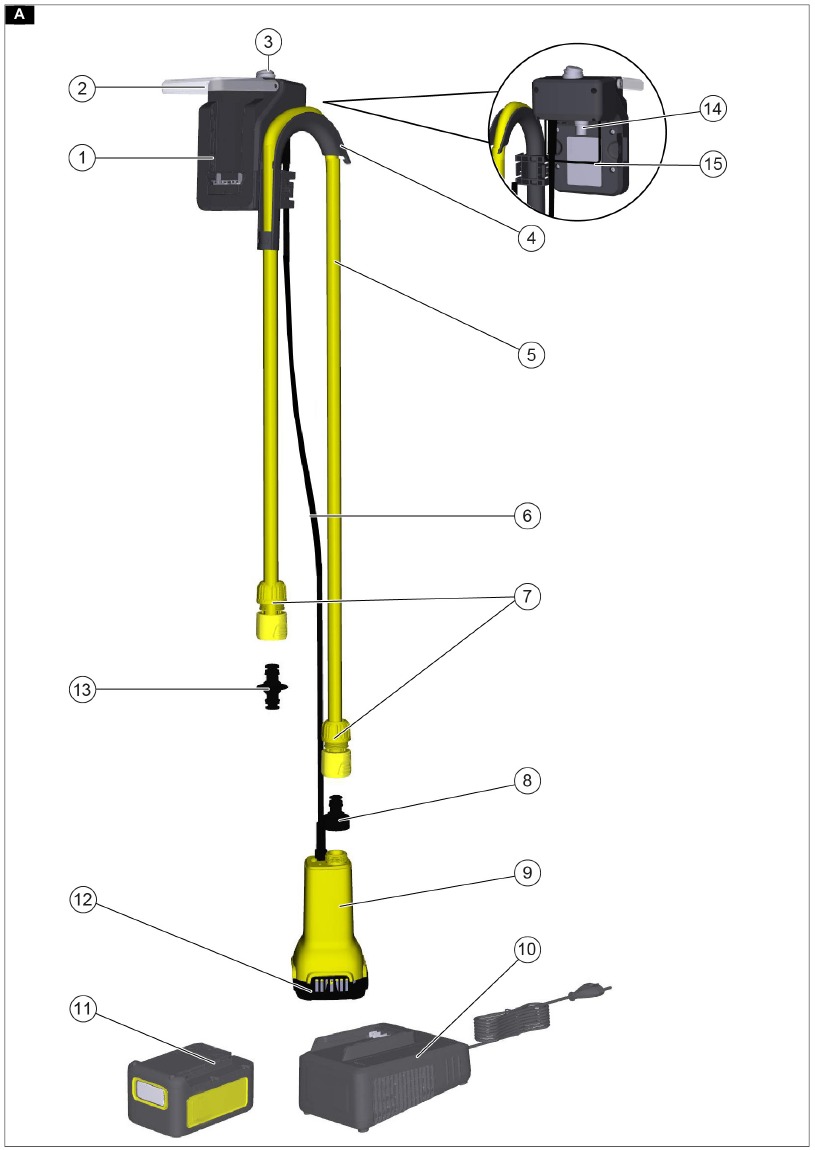

Beschrijving van de unit

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

1. Hoofdmodule en batterijhouder
2. Beschermkap (batterijpakket)
3. Trigger Aan/Uit
4. Slanggeleider
5. Aansluitslang ½"
6. Aansluitkabel hoofdmodule / pomp
7. Slangkoppeling ½" - ⁵/₈
8. Kraanaansluiting G¾" (26,5 mm)
9. Pomp
10. *Sneloplader Battery Power 18V
11. *Batterijpakket Battery Power 18V
12. filter
13. Slangaansluitingen
14. Overbelastingsschakelaar
15. Retainer

*Niet inbegrepen in de leveringsomvang.

Oplaadbaar batterijpakket

Het apparaat kan worden bediend met een 18 V Kärcher Battery Power batterijpakket.

Eerste opstart

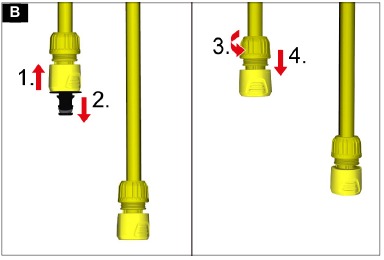

De slang installeren

1. Verwijder de slangconnector en slangkoppeling aan één uiteinde van de slang.

2. Leid de slang door de slanggeleider.

3. Installeer de slangkoppeling en slangconnector opnieuw.

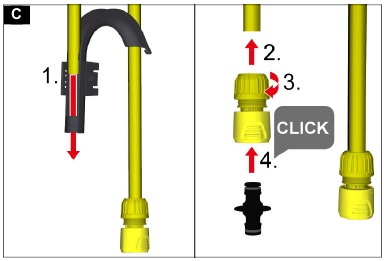

   Illustratie C
4. Sluit de slang aan op de pompen.

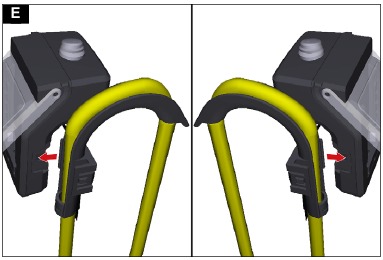

Bevestig de trommelrandbeugel met batterijhouder

1. Monteer indien nodig de slanggeleider op de trommelrandbeugel.

   Opmerking

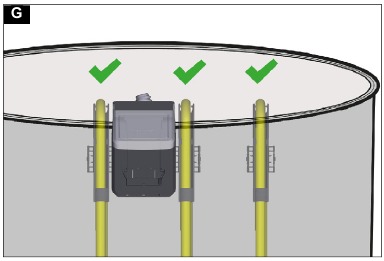

   Er zijn 3 posities van de slanggeleider om uit te kiezen:
   1. Installatie links van de trommelrandbeugel.
   2. Installatie rechts van de trommelrandbeugel.
   3. Losse installatie op de rand van de beugel.

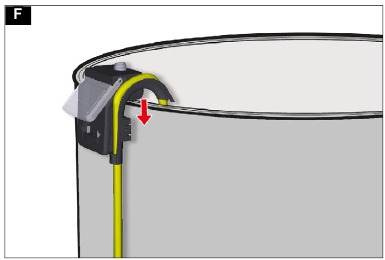

2. Schuif de trommelrandbeugel op de rand van de container totdat een veilige pasvorm is gegarandeerd.

   Opmerking
   De trommelrandbeugel mag niet hoger dan één meter boven de grond worden bevestigd.
   Opmerking
   Dompel de trommelrandbeugel niet onder in water.

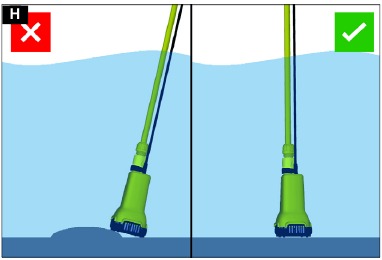

3. Plaats de pomp veilig op een stevige basis van de watercontainer.

   Opmerking
   Het aanzuiggebied mag niet worden geblokkeerd door vervuiling.

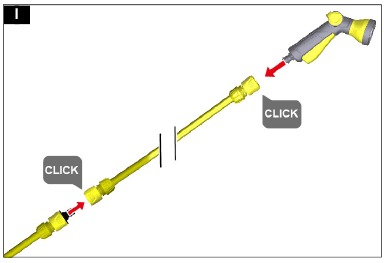

De verlengslang/accessoires aansluiten

1. Sluit de verlengslang met speciale accessoires (niet inbegrepen in de leveringsomvang) aan op de slangkoppeling.

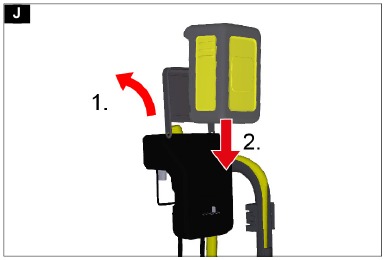

Het batterijpakket installeren

1. Open de beschermkap naar boven.
2. Duw het batterijpakket in de houder in het apparaat totdat het hoorbaar vastklikt.

3. Sluit de beschermkap.

Bediening

Bediening

Levensgevaar door elektrische schok.
Levensgevaar door elektrische schok als spanningvoerende delen of de toevoervloeistoffen worden aangeraakt.
Raak geen spanningvoerende delen of de toevoervloeistof aan.
Opmerking
Om de pomp zelfstandig te laten aanzuigen, moet deze zich minimaal 3 cm in de vloeistof bevinden.
Als aan de eisen voor het pompingsproces (waterniveaupositie / niveauschakelaar) is voldaan, start de pomp onmiddellijk na het plaatsen van het batterijpakket.

1. Druk op de trigger van het apparaat.
2. Pomp schakelt in.

Bediening beëindigen

Opmerking
Interne vervuiling kan zich ophopen als afzettingen en leiden tot storingen.

1. Spoel de pomp na elk gebruik met helder water.
   Dit geldt vooral na het transporteren van gechloreerd water of andere vloeistoffen die resten achterlaten.
2. Schakel de pomp uit door op de trigger te drukken.
3. Verwijder het batterijpakket.

Transport

Schakel het apparaat uit, laat het afkoelen en verwijder het batterijpakket voor opslag of transport.

• Draag het apparaat.

LET OP
Losse kabels en slangen die op de grond liggen
Struikelgevaar
Let op de kabels en slangen bij het verplaatsen van het apparaat in mobiele werking.

• Transporteer het apparaat in een voertuig.
  1. Zet het apparaat vast tegen wegglijden en omvallen.

Opslag

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.

Onderhoud en service

Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen periodieke onderhoudswerkzaamheden uit te voeren.

De pomp spoelen

1. Spoel de pomp met helder water als er water met additieven is aangevoerd.

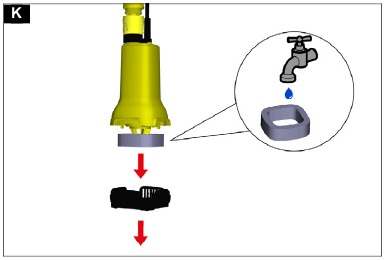

Het voorfilter reinigen

Controleer het voorfilter op vervuiling en reinig het indien nodig.

1. Verwijder het voorfilter.
2. Reinig het voorfilter onder stromend water.
3. Spoel indien nodig eventuele vuilresten uit de pomp.
   ATTENTIE
   Gebruik van ongeschikt smeermiddel
   Beschadiging van de afdichtingen
   Gebruik het vet (6.288-143.0) dat verkrijgbaar is bij Kärcher Service.
   Gebruik alleen vet vrij van minerale olie voor de afdichtingen.
4. Smeer de afdichtingen als de verbindingen niet vrij bewegen.
5. Plaats het voorfilter in de vulopening zonder onnodige kracht te gebruiken. Zorg voor de juiste inbouwpositie (uitsparingen).

Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem in geval van twijfel, of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Pomp draait, maar levert niet
Vuildeeltjes blokkeren het aanzuiggebied.

1. Reinig het aanzuiggebied.

Lucht in de pomp

1. Schakel de pompschakelaar meerdere keren in en uit totdat er vloeistof wordt aangezogen.

(Alleen voor handmatige bediening) waterniveau onder minimum niveau

1. Dompel de pomp indien mogelijk dieper in de toevoervloeistoffen.

Persluchtslang geblokkeerd

1. Reinig de persluchtslang.

De pomp start niet op of stopt plotseling tijdens bedrijf.
Stroomtoevoer onderbroken

1. Controleer of de batterij correct is geplaatst.

Batterij kan niet meer worden opgeladen

1. Batterij moet worden vervangen door een nieuwe.

De thermische beveiligingsschakelaar in de motor heeft de pomp uitgeschakeld vanwege oververhitting van de motor.

1. Laat de pomp afkoelen, reinig het aanzuiggebied, voorkom drooglopen.

Verwijder eventuele vuildeeltjes die vastzitten in het aanzuiggebied.

1. Reinig het aanzuiggebied.

Batterij laadt niet op
Oplader of netsnoer niet correct aangesloten

1. Controleer de correcte aansluiting tussen batterij en oplader.
2. Controleer de aansluiting van het netsnoer op het stopcontact.

De batterij kan niet meer worden opgeladen.

1. Batterij moet worden vervangen door een nieuwe.

Pompcapaciteit daalt
Aanzuiggebied verstopt

1. Reinig het aanzuiggebied.

Pompcapaciteit te laag
De pompcapaciteit van de pomp is afhankelijk van de opvoerhoogte, de slangdiameter en de slanglengte.

1. Neem max. opvoerhoogte in acht, zie technische gegevens, selecteer indien nodig een andere slangdiameter of een andere slanglengte.

De stroomonderbreker van de HP-pomp is geactiveerd
De stroom van de pomp was te hoog.

1. Duw de knop aan de achterkant van de randbeugelhouder van de stroomonderbreker terug naar binnen, zodat de stroomonderbreker wordt gereset.
2. Pomp kan opnieuw worden gestart.

Technische gegevens

Pompkarakteristiek

Het mogelijke debiet wordt verder verhoogd:

• Hoe lager de aanzuig- en opvoerhoogte is.
• Hoe groter de diameter van de gebruikte slangen is.
• Hoe korter de gebruikte slangen.
• Hoe kleiner het drukverlies veroorzaakt door de aangesloten accessoires.

Veiligheidsinstructies Pomp

Lees deze veiligheidsinstructies en de originele instructies voordat u het apparaat voor de eerste keer gebruikt. Handel in overeenstemming met hen. Bewaar de twee boekjes voor toekomstig gebruik of voor toekomstige eigenaren.

• Naast de opmerkingen in de bedieningsinstructies, moet u ook rekening houden met de algemene veiligheidsvoorschriften en richtlijnen voor ongevalpreventie die wettelijk van toepassing zijn.
• Waarschuwingen en informatieberichten die aan het apparaat zijn bevestigd, bevatten belangrijke informatie voor een veilige werking.

Gevarenniveaus

• Aanduiding van een dreigend gevaar dat zal leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot licht letsel.

LET OP

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot schade aan eigendommen.

Algemene veiligheidsinstructies

• Risico op verstikking. Houd verpakkingsfolie buiten het bereik van kinderen.

• Personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of mensen met een gebrek aan ervaring en kennis, mogen het apparaat alleen gebruiken als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat, en de daaruit voortvloeiende gevaren begrijpen.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Kinderen vanaf 8 jaar mogen het apparaat gebruiken als ze onder toezicht staan of instructies hebben gekregen over het gebruik ervan door een persoon die verantwoordelijk is voor hun veiligheid, en als ze de daaruit voortvloeiende gevaren hebben begrepen.
• Kinderen mogen alleen schoonmaakwerkzaamheden en gebruikersonderhoud onder toezicht uitvoeren.

Risico op elektrische schok

• Installeer elektrische stekkerverbindingen alleen in gebieden die beschermd zijn tegen overstromingen.
• U mag de pomp niet bedienen wanneer er personen in het zwembad of de tuinvijver zijn.

LET OP

• Gebruik het apparaat niet continu in de regen of onder natte weersomstandigheden.
• Zorg ervoor dat het apparaat stabiel is en beschermd tegen overstromingen.

Bediening

• Explosiegevaar
• Pomp geen corrosieve, licht ontvlambare of explosieve vloeistoffen, bijvoorbeeld petroleum, benzine, zuren of nitro thinner.
• Gebruik het apparaat niet in een ontvlambare of explosieve omgeving

• Ongelukken of schade doordat het apparaat omvalt. Voordat u acties uitvoert met of aan het apparaat, moet u ervoor zorgen dat het stabiel is.
• Water dat met dit apparaat is gepompt, is geen drinkwater.

LET OP

• Transporteer geen vetten, oliën en zout water.
• Pomp geen afvalwater uit sanitaire voorzieningen of modderig water met een lagere stroomsnelheid dan helder water.
• Pomp geen water dat een temperatuur hoger dan 35°C heeft.

Verzorging en onderhoud

• Schakel het apparaat uit en verwijder de batterij voordat u onderhoudswerkzaamheden uitvoert.

• Laat reparatiewerkzaamheden, installatie van reserveonderdelen en werkzaamheden aan elektrische componenten uitsluitend uitvoeren door de geautoriseerde klantenservice.

Transport

• Ongelukken of schade doordat het apparaat omvalt. Voordat u acties uitvoert met of aan het apparaat, moet u ervoor zorgen dat het stabiel is.
• Risico op ongevallen en letsel. Houd rekening met het gewicht van het apparaat voor transport en opslag. Zie hoofdstuk Technische gegevens in de bedieningsinstructies.

Registreer uw product www.kaercher.com/welcome
