Kärcher BP 2 Cistern - Pomp Handleiding
Correct gebruik
Dit apparaat is ontworpen voor gebruik in particuliere huishoudens en is niet bedoeld voor commercieel gebruik. De fabrikant is niet verantwoordelijk voor schade die kan ontstaan door onjuist gebruik of verkeerde bediening.
Het apparaat is voornamelijk bedoeld voor het leveren van helder water (zonder opgeloste gassen) uit reservoirs, putten of tonnen die kunnen worden ingevoerd in irrigatiesystemen of het bedrijfswater van een huis (toiletspoeling, wasmachine, enz.).
Het apparaat is niet bedoeld om te worden gebruikt voor recirculatie in zwembaden, tuinvijvers en fonteinen.
Water dat met dit apparaat is geleverd, is geen drinkwater!
Goedgekeurde vloeistoffen
- Water met een vervuilingsniveau tot een korrelgrootte van 1,5 mm
- Wasloog
Bijtende, licht ontvlambare en andere explosieve stoffen zoals benzine, petroleum, verdunde stikstof, vetten, oliën, zout water en afvalwater uit toiletten, evenals slibhoudend water met een langzamere stroomsnelheid dan water, mogen niet worden getransporteerd met de pomp. De temperatuur van de getransporteerde vloeistoffen mag niet hoger zijn dan 35°C. Het apparaat is niet geschikt voor continu pompbedrijf of als stationaire installaties (zoals een hefapparaat, fonteinpomp).
Gevaar- of risiconiveaus
Onmiddellijk gevaar dat ernstig letsel of zelfs de dood kan veroorzaken.
Mogelijke gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.
Aanwijzing naar een mogelijk gevaarlijke situatie, die kan leiden tot licht letsel.
LET OP
Aanwijzing naar een mogelijk gevaarlijke situatie, die kan leiden tot materiële schade.
Bediening

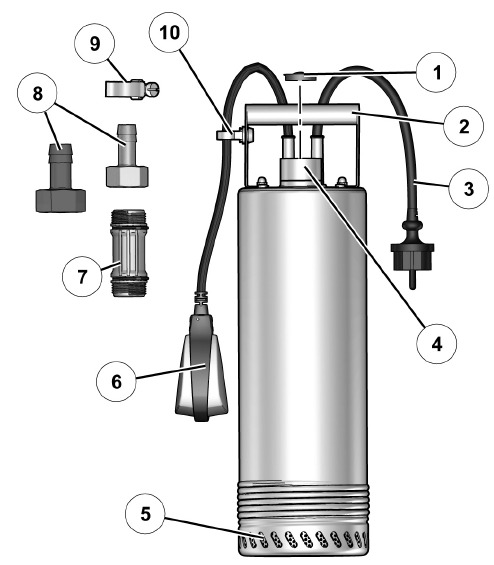

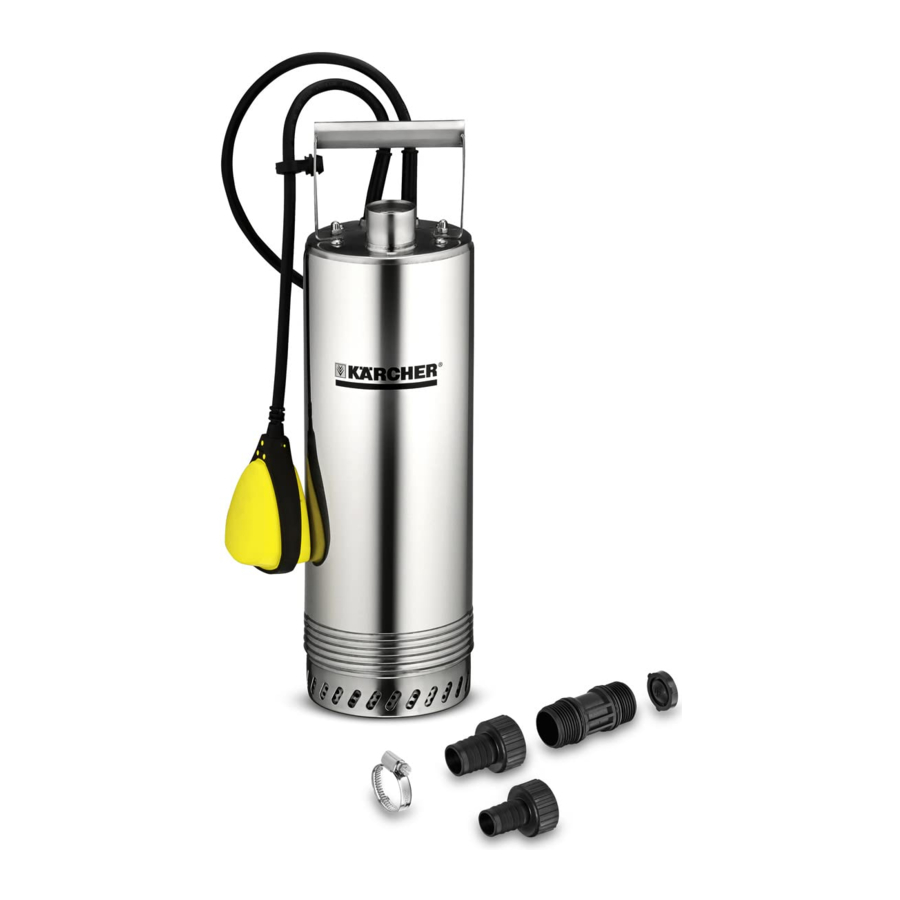

Beschrijving van het apparaat
- Terugslagklep (voorgemonteerd)
- Handgreep
- Stroomkabel met stekker
- Aansluiting G1 (33,3) binnendraad
- Aanzuigrooster/ voorfilter
- Vlotterschakelaar
- Aansluitadapter voor pompen G1
- Slangaansluitstukken 1" en 3/4"
- Slangklem
- Houder vlotterschakelaar
Het apparaat voorbereiden
Risico op letsel of schade door omvallend apparaat. Plaats het apparaat voor elke bewerking op een vlakke ondergrond en zet het vast tegen wegrollen.
Illustratie

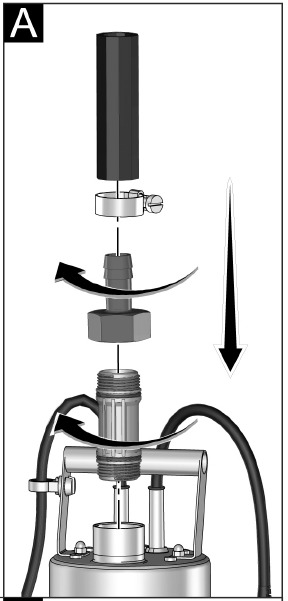

Sluit de tuinslang of hefbuis aan:
→ Schroef bij gebruik van een tuinslang de aansluitadapter in het aansluitstuk.
Extra afdichting is niet vereist.
→ Schroef een passend slangaansluitstuk op de aansluitadapter.
→ Bevestig het slang uiteinde aan het slangaansluitstuk en zet het vast met een slangklem.
Draai de slangklem vast met een ratel (ca. 5 Nm).
Illustratie
→ Duw de houder voor de vlotterschakelaar in de handgreepboring totdat deze vastklikt.
Illustratie

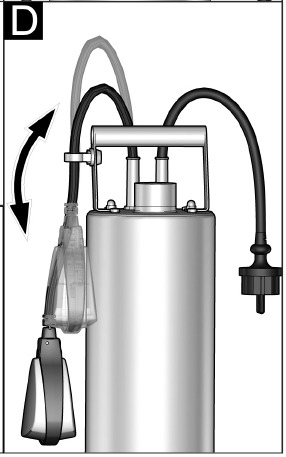

→ Stel de vlotterschakelaar af.
De vlotterschakelaar kan worden afgesteld om de in- en uitschakelhoogte aan te passen. Het verkleinen van de afstand tussen de vlotterschakelaar en de houder resulteert in een hoger inschakelniveau en een lager uitschakelniveau.
Laat voldoende ruimte over zodat de vlotterschakelaar vrij kan bewegen.
→ Bevestig een bevestigingstouw (niet meegeleverd) aan de handgreep.
→ Laat de pomp aan het bevestigingstouw in de te leveren vloeistof zakken.
→ Zet het bevestigingstouw vast.
Illustratie
De maximale dompeldiepte (h1) beschrijft de diepte van het water waarin de pomp nog kan worden geïnstalleerd. Meestal is het niet nodig om de pomp tot de maximale dompeldiepte te laten zakken.
De opvoerhoogte (h2) beschrijft het hoogteverschil tussen het waterniveau en de wateruitlaat aan het einde van de toevoerslang. De maximale opvoerhoogte moet in acht worden genomen, zodat de pomp kan leveren. Dit moet over het hele traject van de pomp in acht worden genomen, aangezien de opvoerhoogte toeneemt met het dalende waterniveau (door pompen).
Bediening
Het vloeistofniveau moet minimaal 5 cm zijn om de pomp zelfstandig te laten aanzuigen.
→ Steek de stekker in het stopcontact.
Drooglopen beschadigt de pomp.
→ Laat de pomp tijdens het gebruik niet onbeheerd achter.
→ Gebruik eventueel een droogloopbeveiliging of een elektronische drukschakelaar met droogloopbeveiliging (zie optionele accessoires).
Beëindig de bewerking
→ Trek de stekker uit het stopcontact.
Reiniging
Risico op elektrische schokken. Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert.
Opmerking:
Vervuiling kan zich afzetten en leiden tot storingen.
Spoel de pomp met regelmatige tussenpozen met helder water.
→ Trek de stekker uit het stopcontact.
→ Reinig het aanzuigrooster met een geschikte borstel en spoel af met helder water.
Illustratie
→ Schroef de aansluitadapter los van het aansluitstuk.
→ Verwijder de terugslagklep.
→ Schroef de aansluitadapter in het aansluitstuk.
→ Sluit de tuinslang aan op het pijpsysteem en de pompadapter.
→ Spoel de pomp met helder water.
→ Installeer de terugslagklep.
Zorg voor de juiste positionering van de terugslagklep. De aanduiding "Up" (Omhoog) moet naar boven wijzen.
Onderhoud
Het apparaat is onderhoudsvrij.
Transport
Om ongevallen of letsel te voorkomen, let op het gewicht van het apparaat tijdens transport.
Bij transport in voertuigen
→Zet het apparaat vast tegen verschuiven en omvallen.
Opslag
Om ongevallen of letsel te voorkomen, let op het gewicht van het apparaat bij het selecteren van een opslaglocatie.
→ Bewaar het apparaat in een horizontale positie en zet het vast tegen wegrollen.
LET OP
Als het apparaat niet volledig is afgetapt, kan het door vorst worden vernield.
→ Tap het apparaat volledig af voordat u het opbergt.
→Bewaar het apparaat in een vorstvrije ruimte.

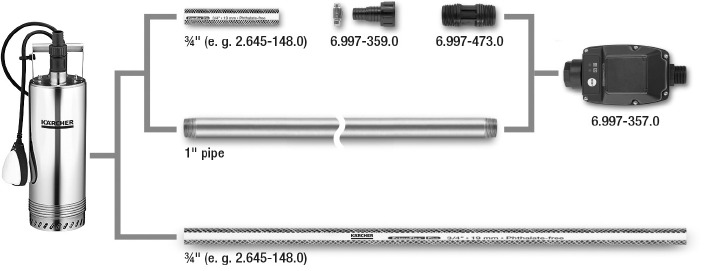

Speciale accessoires
| 2.645-148.0 | Slang PrimoFlex plus 3/4" - 25m | Phtalaatvrije 3/4" tuinslang voor het aansluiten van de dompeldrukpomp met de toepassingsapparatuur. Ook verkrijgbaar in andere lengtes en kwaliteiten. |
| 6.997-359.0 | Pomp aansluitstuk incl. terugslagklep, klein | Vacuümbestendige aansluiting van de slangen op de pomp. Voor pompen met G1 (33,3 mm) aansluitdraad en 3/4" en 1" slangen, inclusief wartelmoer, slangklem, vlakke pakking en terugslagklep. |
| 6.997-473.0 | Aansluitadapter voor pompen G1 | Om pompen aan te sluiten op de binnendraad van wateraansluitingen. |
| 6.997-355.0 | Droogloopbeveiliging | Als er geen water meer door de pomp stroomt, beschermt de droogloopbeveiliging de pomp tegen schade en schakelt deze automatisch uit. Met G1" (33,3 mm) schroefdraadaansluiting. |
| 6.997-357.0 | Elektronische drukschakelaar met droogloopbeveiliging | Perfect voor het ombouwen van een dompeldrukpomp tot een huishoudelijk watervoorzieningssysteem. Bij waterbehoefte schakelt de pomp automatisch in en uit. Als er geen water door de pomp stroomt, beschermt de droogloopbeveiliging de pomp tegen schade en schakelt deze automatisch uit. Met G1 (33,3 mm) aansluitdraad. |
Probleemoplossing
Om risico's te vermijden, mogen alle reparaties en vervanging van reserveonderdelen alleen worden uitgevoerd door geautoriseerd klantenservicepersoneel.
Trek eerst de stekker uit het stopcontact voordat u werkzaamheden aan de machine uitvoert.
| Storing | Oorzaak | Oplossing |
Pomp draait maar transporteert niet | Lucht in de pomp | Steek de stekker van de pomp een paar keer in/uit totdat de vloeistof wordt aangezogen |
| Aanzuiggebied geblokkeerd | Trek de stekker uit het stopcontact en reinig het aanzuiggebied | |
| Waterniveau onder minimum waterniveau | Dompel de pomp indien mogelijk dieper in de vloeistof. | |
Pomp draait nietofPomp komt plotseling tot stilstand tijdens bedrijf | Stroomtoevoer onderbroken | Controleer zekeringen en elektrische aansluitingen |
| Thermische beveiligingsschakelaar in de motor heeft de pomp uitgeschakeld omdat deze oververhit was. | Trek de stekker uit het stopcontact, laat de pomp afkoelen, reinig het aanzuiggebied, voorkom drooglopen | |
| Vuildeeltjes zijn vast komen te zitten in het aanzuiggebied | Trek de stekker uit het stopcontact en reinig het aanzuiggebied | |
Pompsnelheid neemt af | Aanzuiggebied geblokkeerd | Trek de stekker uit het stopcontact en reinig het aanzuiggebied |
Pompsnelheid te laag | De pompsnelheid is afhankelijk van de opvoerhoogte, de slangdiameter en de slanglengte. | Houd de max. opvoerhoogte aan, zie technische gegevens. Selecteer indien nodig een andere slangdiameter of slanglengte. |
Onze Kärcher vestiging helpt u graag verder bij vragen of storingen.
Specificaties
| BP 2 | ||
| Voltage (Spanning) | V | 230 |
| Current type (Stroomsoort) | Hz | 50 |
| Output Pnom (Vermogen Pnom) | W | 800 |
| Max. flow rate (Max. debiet) | l/h | 5700 |
| Max. pressure (Max. druk) | bar | 3,2 |
| Max. flow height (Max. opvoerhoogte) | m | 32 |
| Max. immersion depth (Max. dompeldiepte) | m | 7 |
| Max. grain size of the dirt particles that can be transported (Max. korrelgrootte van de te transporteren vuildeeltjes) | mm | 1,5 |
| Max. solid content in the water (Max. vaste stofgehalte in het water) | kg/m3 | 1,0 |
Reason for exception according to regulation (EU) (Reden voor uitzondering volgens verordening (EU))
2019/1781 Annex I Section 2 (12): (j)
Subject to technical modifications! (Onder voorbehoud van technische wijzigingen!)
Die possible feed volume is even larger: (Het mogelijke toevoervolume is nog groter:)
- the lower the flow heights (hoe lager de opvoerhoogtes)
- the larger the diameter of the hoses used, (hoe groter de diameter van de gebruikte slangen)
- the shorter the hoses used are (hoe korter de gebruikte slangen zijn)
- the lower the pressure loss caused by the connected accessories (hoe lager het drukverlies veroorzaakt door de aangesloten accessoires)
