Kärcher AF 20 - Handleiding luchtzuiveraar

Algemene aanwijzingen

Lees deze originele gebruiksaanwijzing en het hoofdstuk met veiligheidsinstructies voordat u het apparaat voor het eerst gebruikt. Handel ernaar.

Bewaar deze originele gebruiksaanwijzing voor toekomstig gebruik of voor toekomstige eigenaars.

Beoogd gebruik

In overeenstemming met de beschrijvingen en veiligheidsinstructies in deze gebruiksaanwijzing mag u het apparaat alleen als luchtzuiveraar gebruiken.

• Het apparaat is bedoeld voor gebruik als luchtzuiveraar.
• Het apparaat is geschikt voor zowel privé als commercieel gebruik.
• Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Deze zorgen ervoor dat het apparaat probleemloos en veilig werkt. Informatie over accessoires en reserveonderdelen vindt u op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

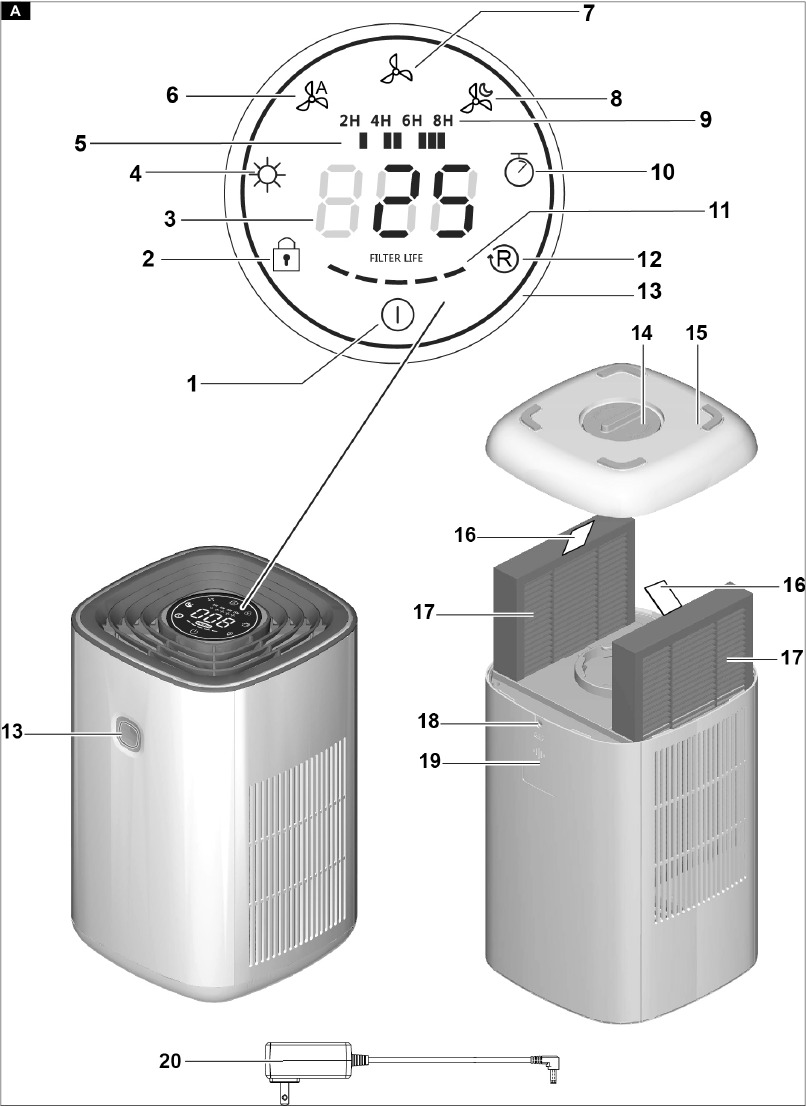

Beschrijving van het apparaat

1. Bedieningsknop voor apparaat aan/uit (Device On / Off)
2. Bedieningsknop voor functievergrendeling (Function lock)
3. Display PM 2.5 luchtkwaliteitsindex
4. Bedieningsknop voor display uitschakelen (Switch off display)
5. Display voor ventilatorniveau
6. Bedieningsknop voor automatische modus aan/uit (Auto mode On / Off)
7. Bedieningsknop ventilatorniveau
8. Bedieningsknop voor slaapmodus aan/uit (Sleep mode On / Off)
9. Timerdisplay
10. Bedieningsknop voor timer
11. Display levensduur filter
12. Bedieningsknop voor filter resetten (Filter reset)
13. Luchtkwaliteitsdisplay en apparaatdisplay
14. Filterdekselvergrendeling
15. Filterdeksel
16. Filterlipje
17. Filter
18. Aansluiting voor voedingseenheid
19. Apparaatsensor
20. Netadapter

Opmerking
De functie-instellingen zijn alleen mogelijk via de bedieningsknoppen en niet via de displays.

De filter plaatsen

Voor de eerste ingebruikname moeten de fijnfilters, die al in het apparaat zijn geïnstalleerd, worden uitgepakt.

1. Draai het apparaat om en draai de filterdekselvergrendeling 45 graden met de klok mee.

2. Verwijder het filterdeksel.

3. Verwijder de verpakte filters.

4. Pak de filters uit.

5. Plaats de uitgepakte filters. Zorg ervoor dat de trekhaken zichtbaar zijn en naar binnen wijzen.

6. Plaats het filterdeksel en draai de vergrendeling 45 graden tegen de klok in. Draai het apparaat om met het display naar boven gericht.

7. Plaats het apparaat op een vlakke ondergrond. Zorg ervoor dat er aan elke kant een afstand van 30 cm wordt aangehouden.

   Opmerking
   Plaats het apparaat niet op hete oppervlakken of in de onmiddellijke nabijheid van de verwarming.
   Zorg ervoor dat er geen vloeistoffen of vreemde voorwerpen (bijv. metalen voorwerpen) in het apparaat terechtkomen.
8. Steek de stekker van de voedingseenheid in het apparaat en steek de stekker in het stopcontact.


Het apparaat is klaar voor gebruik.

Opmerking
De eerste keer dat u het apparaat gebruikt, raden we aan om het een nacht te laten draaien om een eerste basisreiniging van uw kamer uit te voeren.

Opmerking
De tabel met de uren van de displaysymbolen voor de levensduur van de filter, zie De filter vervangen

Bediening

Het apparaat in- en uitschakelen

1. Om het apparaat in te schakelen: Druk op de aan/uit-knop op het apparaat.
   Zie Illustratie I
   Het apparaat start automatisch.
   Opmerking
   Nadat het systeem is ingeschakeld, lichten de displays en knoppen op het bedieningspaneel kort op. De geïntegreerde luchtsensor meet automatisch de luchtkwaliteit in de ruimte.
2. Indien nodig kunnen de volgende functies bijvoorbeeld via de bedieningsknoppen worden ingesteld:
   • Ventilatorsnelheid
   • Automatische modus ("Auto mode")
   • Slaapmodus ("Sleep mode")
   • Timer
3. Om het apparaat uit te schakelen: Druk op de aan/uit-schakelaar van het apparaat.
   De displays en knoppen op het bedieningspaneel gaan uit. Het apparaat is uitgeschakeld.

Automatische modus instellen

In de automatische modus stelt de luchtreiniger de juiste ventilatorsnelheid in, afhankelijk van de luchtkwaliteit.

Bij slechte luchtkwaliteit wordt bijvoorbeeld de ventilatorsnelheid automatisch hoog ingesteld.

Symbool voor de bedieningsknop voor de automatische modus:

• Druk op de bedieningsknop voor de automatische modus. De automatische modus wordt in- of uitgeschakeld.

Slaapmodus instellen

In de slaapmodus draait de ventilator op de laagste snelheid en is daardoor erg stil. Alle lichtsymbolen zijn uit.

• Druk op de bedieningsknop voor de slaapmodus. De slaapmodus wordt in- of uitgeschakeld.

Symbool voor de bedieningsknop voor de slaapmodus:

De ventilatorsnelheid instellen

Afhankelijk van de luchtkwaliteit kan de ventilatorsnelheid handmatig worden ingesteld op niveau I, II of III. Als de luchtkwaliteit slecht is, bijvoorbeeld om rook te filteren, moet de ventilator gedurende 15 - 20 minuten op maximale snelheid (niveau III) draaien.

Opmerking
Om de lucht effectief te reinigen, houdt u ramen en deuren gesloten terwijl de luchtreiniger is ingeschakeld.

Symbool voor de bedieningsknop voor de ventilatorsnelheid:

• Druk herhaaldelijk op de bedieningsknop voor de ventilatorsnelheid totdat het gewenste niveau is bereikt.
  De geselecteerde ventilatorsnelheid wordt weergegeven op het bedieningspaneel.

De timer instellen

De timer kan worden ingesteld op een looptijd van 2, 4, 6 of 8 uur. Wanneer de ingestelde tijd is verstreken, schakelt het apparaat automatisch uit. De ventilatorsnelheid kan op elk moment worden gewijzigd.

Symbool voor de timerbedieningsknop:

• Inschakelen: Druk herhaaldelijk op de timerbedieningsknop totdat de gewenste looptijd is bereikt. Het display licht op. De ingestelde looptijd wordt weergegeven in het bedieningspaneel.
• Uitschakelen: Druk op de timerbedieningsknop totdat het timerdisplay uitgaat. De timer is uitgeschakeld.

Bedieningspaneel vergrendelen / ontgrendelen

Om onbedoelde wijziging van de instellingen te voorkomen, bijvoorbeeld door kinderen of huisdieren, kan het bedieningspaneel worden vergrendeld.

Symbool voor de vergrendelingsbedieningsknop en display voor het bedieningspaneel:

• Vergrendelen: Houd de knop 3 seconden ingedrukt.
• Ontgrendelen: Houd de vergrendelknop 3 seconden ingedrukt.

PM 2.5 luchtkwaliteit weergeven

Het display toont de concentratie fijnstof (PM 2.5) numeriek in de eenheid µg/m³. Daarnaast geeft een kleurindex informatie over de luchtkwaliteit:

Transport en opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens transport en opslag.

Bewaar het apparaat alleen in droge binnenruimtes.

Onderhoud en service

Reiniging

Levensgevaar door elektrische schok
Vloeistoffen kunnen elektriciteit geleiden en zo ernstig of dodelijk letsel veroorzaken.
Haal altijd de stekker van de voedingseenheid uit het stopcontact voordat u reinigings- en onderhoudswerkzaamheden uitvoert.
Dompel het apparaat of de voedingseenheid nooit onder in water.
Gebruik nooit natte doeken om het apparaat of de voedingseenheid te reinigen.

1. Schakel het apparaat uit.
2. Haal de stekker van de voedingseenheid uit het stopcontact.
3. Veeg het apparaat af met een zachte, droge doek. Gebruik geen schurende of corrosieve reinigingsmiddelen.

Het filter vervangen

Het filter moet uiterlijk na 2500 - 3000 bedrijfsuren worden vervangen. Als het apparaat luider wordt, er een onaangename geur uit het apparaat (filter) komt of het filter zichtbaar vuil is, moet het in een eerder stadium worden vervangen. Het symbool knippert in het display om u te herinneren aan een vereiste filtervervanging.

Symbool voor de bedieningsknop voor filterreset:

Afhankelijk van de levensduur wordt het volgende aantal symbolen weergegeven:

Weergave voor de levensduur van het filter (h)
2401 - 3000
1801 - 2400
1201 - 1800
601 - 1200
1 - 600

1. Schakel het apparaat uit en haal de stekker van de voedingseenheid uit het stopcontact en het apparaat.

2. Draai het apparaat om en draai de filterdekselvergrendeling 45 graden met de klok mee.
   Zie Illustratie B
3. Verwijder het filterdeksel.
   Zie Illustratie C
4. Verwijder de filters.
   Zie Illustratie D
5. Pak de nieuwe filters uit.
   Zie Illustratie E
6. Plaats de uitgepakte filters. Zorg ervoor dat de trekkettingen zichtbaar zijn en naar binnen wijzen.
   Zie Illustratie F
7. Plaats het filterdeksel en draai de vergrendeling 45 graden tegen de klok in. Draai het apparaat om met het display naar boven.
   Zie Illustratie G
8. Sluit de voedingseenheid aan op het apparaat en het stopcontact.
9. Schakel het apparaat in.
   1. Om het filter te resetten (Reset), houdt u het symbool 3 seconden ingedrukt.


Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem bij twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw erkende klantenservice.

Veiligheidsinstructies

Gevaarniveaus

• Indicatie van een dreigend gevaar dat zal leiden tot ernstig letsel of zelfs de dood.

• Indicatie van een potentieel gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.

• Indicatie van een potentieel gevaarlijke situatie die kan leiden tot licht letsel.

ATTENTIE

• Indicatie van een potentieel gevaarlijke situatie die kan leiden tot schade aan eigendommen.

Algemene veiligheidsinstructies

• Sluit het apparaat alleen aan op wisselstroom. De spanning die op het typeplaatje staat, moet overeenkomen met de spanning van de stroombron.
• Raak de stekker en het stopcontact nooit aan met natte handen.
• Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen.
• Gebruik in explosieve atmosferen is verboden.

• Personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of personen met een gebrek aan ervaring en kennis, mogen het apparaat alleen gebruiken als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen.
• Kinderen vanaf 8 jaar mogen het apparaat gebruiken als ze onder toezicht staan of instructies hebben gekregen over het gebruik ervan door een persoon die verantwoordelijk is voor hun veiligheid, en als ze de daaruit voortvloeiende gevaren hebben begrepen.
• Kinderen mogen niet met het apparaat spelen.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Kinderen mogen alleen schoonmaakwerkzaamheden en gebruikersonderhoud uitvoeren onder toezicht.
• Controleer de voedingskabel met stekker voor elk gebruik op schade. Gebruik het apparaat niet met een beschadigde voedingskabel. Laat een beschadigde voedingskabel onmiddellijk vervangen door de geautoriseerde klantenservice / gekwalificeerde elektricien.
• Schakel het apparaat onmiddellijk uit en trek de stekker uit het stopcontact voordat u onderhouds- en servicewerkzaamheden uitvoert.

• Trek de stekker niet uit het stopcontact door aan de voedingskabel te trekken.
• Laat reparatiewerkzaamheden, installatie van reserveonderdelen en werkzaamheden aan elektrische componenten uitsluitend uitvoeren door de geautoriseerde klantenservice.
• Het is verboden om de luchtinlaat en -uitlaat af te dekken.
• Schakel het apparaat na elk gebruik uit en trek de stekker uit het stopcontact.
• Plaats het apparaat niet in de buurt van een warmtebron.
• Het apparaat is geen vervanging voor adequate ventilatie.
• Het apparaat moet op een vlakke, stevige ondergrond worden geplaatst.
• Gebruik alleen accessoires en reserveonderdelen die zijn goedgekeurd door de fabrikant. Alleen originele accessoires en originele reserveonderdelen garanderen een storingsvrije en veilige werking van het apparaat.
• Gebruik het apparaat niet in vochtige omstandigheden of in ruimtes met hoge omgevingstemperaturen, bijvoorbeeld een badkamer.
