Keychron Q4 Pro - Handleiding voor Bluetooth Mechanisch Toetsenbord

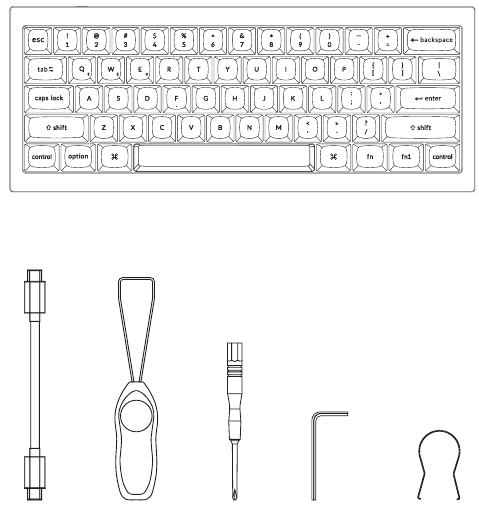

Volledig Gemonteerde Versie

Toetsenbord
1x Volledig Gemonteerd Toetsenbord

Inbegrepen
1x Aluminium Behuizing
1x PCB
1x PC Plaat
1x Geluidsabsorberend Schuim
1x Behuizingsschuim
14x Gaskets (10 Geïnstalleerd en 4 in de Doos)
5 Sets x Stabilisatoren
1 Set x Keycaps (PBT Double-shot)
1 Set x Switches

Kabel
1x Type-C naar Type-C Kabel
1x Type-A naar Type-C Adapter

Gereedschap
1x Switch Puller
1x Keycap Puller
1x Schroevendraaier
1x Hex Sleutel

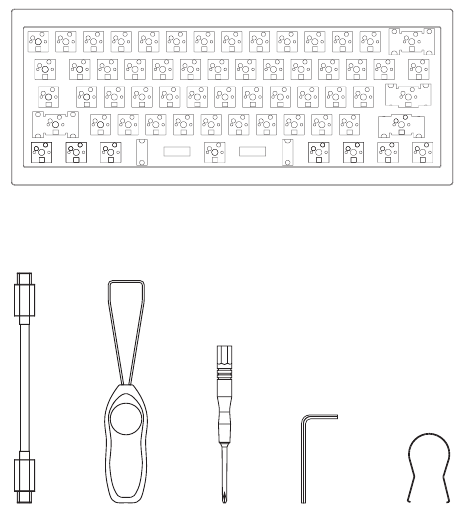

Barebone Versie

Toetsenbord Kit
1x Toetsenbord Kit (\Nithout Keycaps & Switches)

Inbegrepen
1x Aluminium Behuizing
1x PCB
1x PC Plaat
1x Geluidsabsorberend Schuim
1x Behuizingsschuim
14x Gaskets (10 Geïnstalleerd en 4 in de Doos)
5 Sets x Stabilisatoren

Kabel
1x Type-C naar Type-C Kabel
1x Type-A naar Type-C Adapter

Gereedschap
1x Switch Puller
1x Keycap Puller
1x Schroevendraaier
1x Hex Sleutel

Snelstartgids

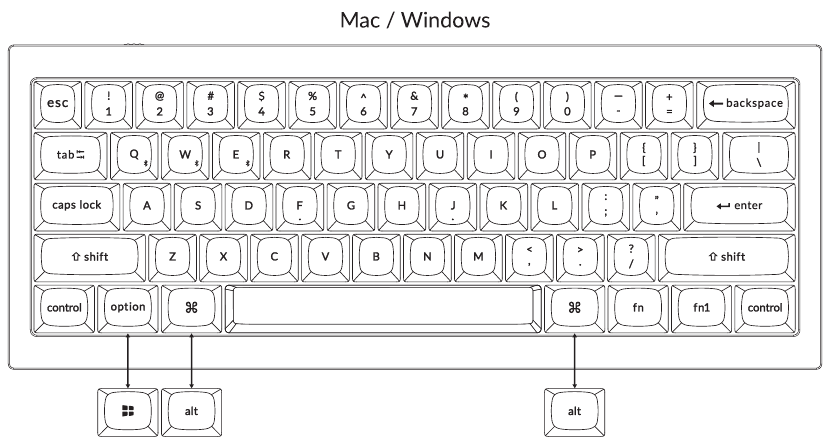

Als u een Windows-gebruiker bent, zoek dan de juiste keycaps in de doos en volg de onderstaande instructies om de volgende keycaps te vinden en te vervangen.

1. Verbinden met Bluetooth

   Schakel de schakelaar naar Bluetooth

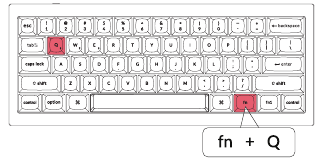

   Druk op fn + Q (gedurende 4 seconden) en koppel met het apparaat met de naam Keychron Q4 Pro.

2. Verbinden met Kabel

   Schakel de schakelaar naar Cable (Kabel)

3. De VIA Key Remapping Software
   Bezoek caniusevia.com om de nieuwste VIA-software te downloaden om de toetsen opnieuw toe te wijzen. Als de VIA-software uw toetsenbord niet herkent, neem dan contact op met onze ondersteuning om de instructie te krijgen. (VIA werkt alleen als het toetsenbord via een kabel met de computer is verbonden.)

4. De Lagen
   Er zijn vijf lagen met toetsinstellingen op het toetsenbord. Laag 0 is voor het Mac-systeem. Laag 1 is voor het Windows-systeem. Laag 2 is voor de Mac Multimedia-toetsen. Laag 3 is voor de Windows Multimedia-toetsen. Laag 4 is voor de Functietoetsen.

   Als uw systeem is ingesteld op Mac, wordt laag 0 geactiveerd.

   Als uw systeem is ingesteld op Windows, wordt laag 1 geactiveerd.


5. Multimedia Toets en Functie Toets
   Om Multimedia Key (Multimedia Toets) te krijgen, moet u op fn en Key (Toets) drukken.
   Om Function Key (Functie Toets) te krijgen, moet u op fn1 en Key (Toets) drukken.



6. De Achtergrondverlichting

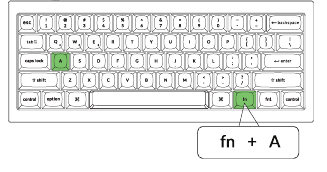

   Druk op fn + A om het lichteffect te wijzigen

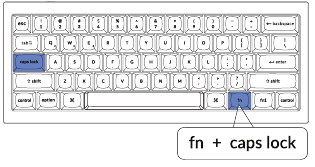

   Druk op fn + caps lock om de achtergrondverlichting in/uit te schakelen


7. De Helderheid van de Achtergrondverlichting Aanpassen

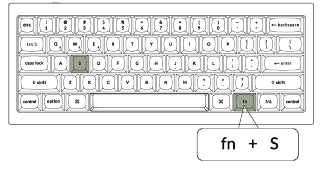

   Druk op fn + S om de helderheid van de achtergrondverlichting te verhogen

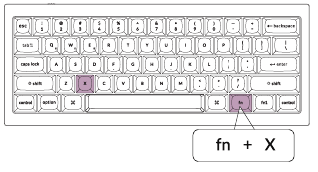

   Druk op fn + X om de helderheid van de achtergrondverlichting te verlagen


8. Garantie
   Het toetsenbord is in hoge mate aanpasbaar en gemakkelijk te herbouwen. Als er tijdens de garantieperiode iets misgaat met een van de toetsenbordcomponenten van het toetsenbord, zullen we alleen de defecte onderdelen van het toetsenbord vervangen, niet het hele toetsenbord.


9. Bekijk de Bouw Tutorial op Onze Website
   Als u het toetsenbord voor de eerste keer bouwt, raden we u ten zeerste aan om eerst de bouw tutorial video op onze website te bekijken en daarna zelf het toetsenbord te gaan bouwen.


10. Fabrieksinstellingen Herstellen


Probleemoplossing? Weet u niet wat er met het toetsenbord aan de hand is?

1. Steek de stroomkabel in het stopcontact en schakel het toetsenbord naar Cable (Kabel) modus.
2. Herstel de fabrieksinstellingen van het toetsenbord door op fn1 + J + Z (gedurende 4 seconden) te drukken.
3. Download de juiste firmware en QMK Toolbox van onze website.
4. Schakel het toetsenbord naar OFF (UIT) modus en verwijder de spatiebalk keycap om de resetknop op de PCB te vinden.
5. Houd de resetknop eerst ingedrukt en schakel vervolgens het toetsenbord naar Cable (Kabel) modus. Laat de resetknop los en het toetsenbord gaat nu naar de DFU-modus.
6. Flash de firmware met de QMK Toolbox.
7. Herstel de fabrieksinstellingen van het toetsenbord opnieuw door op fn1 + J + Z (gedurende 4 seconden) te drukken.

* Stapsgewijze handleiding is te vinden op onze website.

Q4 PRO BLUETOOTH MECHANISCH TOETSENBORD SPECIFICATIES

Aantal toetsen: 61
Switch type: Mechanisch
Batterij: 4000mAh
Bluetooth werktijd (RGB): Tot 100 uur (Laagste helderheid)
Oplaadtijd: Ongeveer 5 uur
Oplaadpoort: USB Type C
Modus: Bluetooth / Wired (Bekabeld)
Bluetooth werkafstand: Binnen 10 meter (open ruimte)
Naam van Bluetooth-apparaat: Keychron Q4 Pro
Werkomgeving: -10 tot 500C
Technische specificaties kunnen zonder kennisgeving worden gewijzigd, we verontschuldigen ons voor eventueel veroorzaakt ongemak.

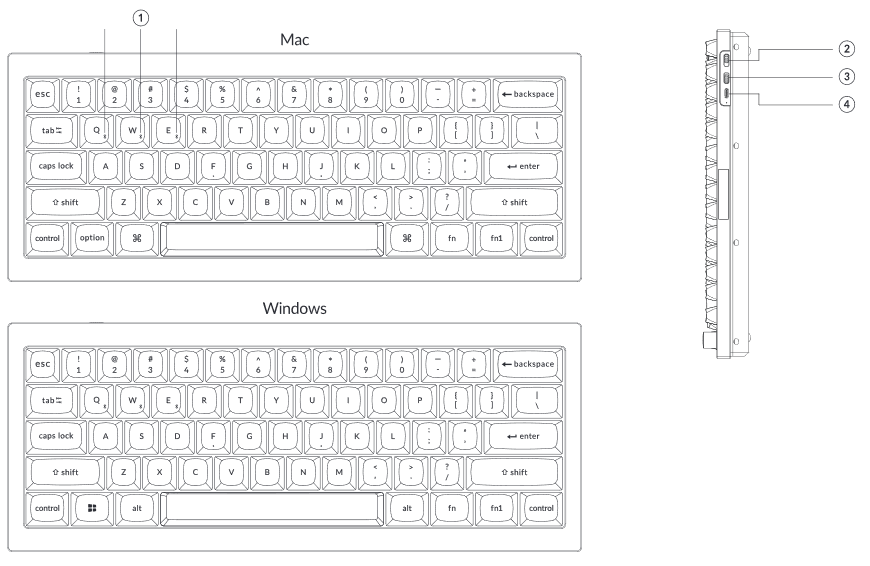

Q4 PRO BLUETOOTH MECHANISCH TOETSENBORD OVERZICHT

1. Bluetooth indicator (Bluetooth indicator)
2. BTOFF Cable (Kabel) (Mode Toggle Switch (Modus Schakelaar))
3. Win/Android Mac/iOS (OSToggle Switch (OS Schakelaar))
4. Charging port (Oplaadpoort)

STANDAARD TOETSINDELING

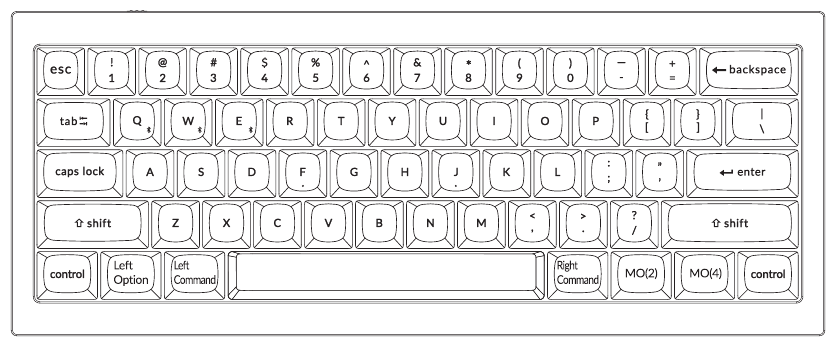

LAAG 0: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord op Mac staat.

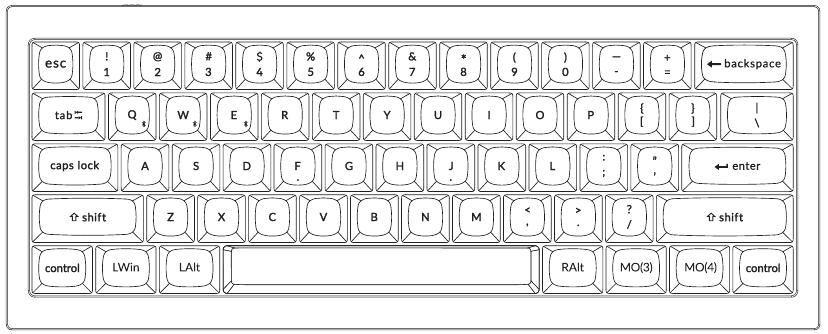

LAAG 1: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord op Windows staat.

LWIn — Left Windows - LAIt = Left Alt RAIt = Right Alt

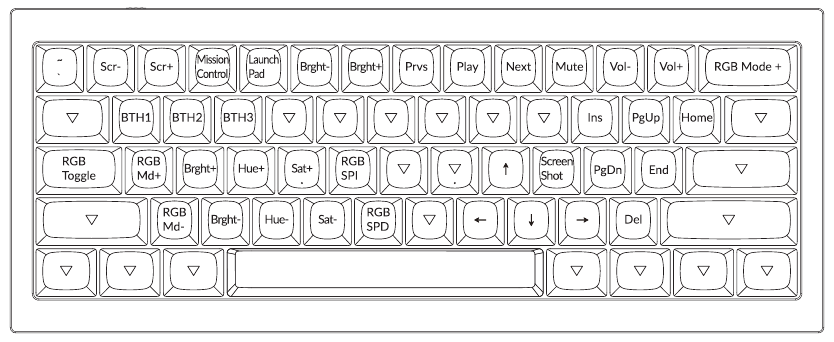

LAAG 2: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord op Mac staat en u op de fn/MO(2)-toets drukt.

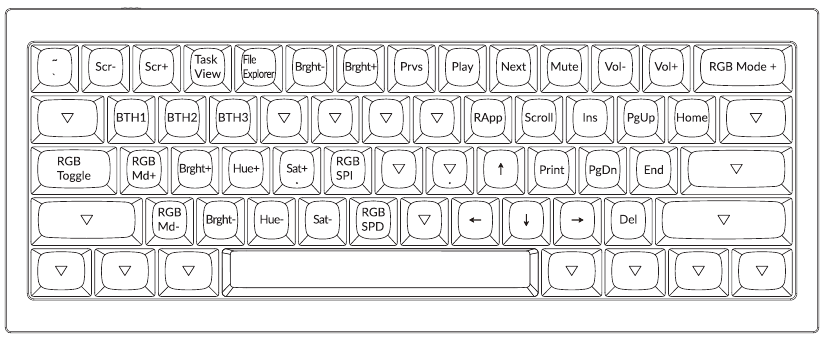

LAAG 3: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord op Windows staat en u op de fn/MO(3)-toets drukt.

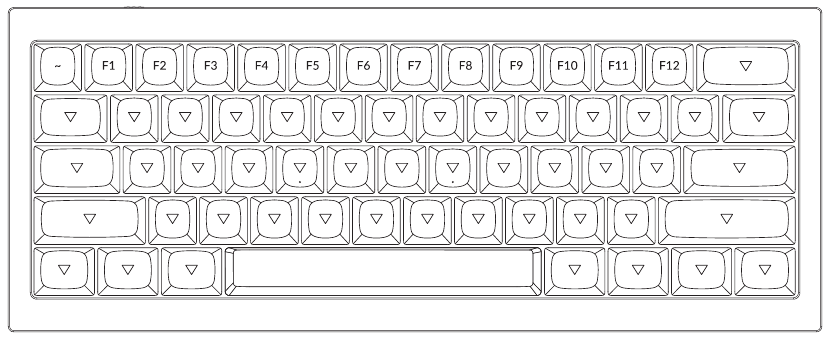

LAAG 4: Deze laag wordt geactiveerd wanneer u op de fnI/MO(4)-toets drukt.

TOETS BESCHRIJVING

LED STATUS OVERZICHT

FUNCTIE BESCHRIJVING

OPLADEN
Steek de kabel in een USB-poort en steek het andere uiteinde in de toetsenbordpoort. Oplaadindicator: Een rood lampje blijft branden tijdens het opladen; Volledig opgeladen in ongeveer 5 uur, een groene batterij indicator verschijnt.
*Het Keychron-toetsenbord is compatibel met alle USB-poorten. Gebruik een 5V 1A-adapter of USB 3.0 voor de beste prestaties. De Keychron Q4 Pro kan worden opgeladen in Bluetooth/aan/uit-modus.
** Dit product ondersteunt een laadspanning tot 5V en een laadstroom van 1A. Wij zijn niet verantwoordelijk voor problemen veroorzaakt door onjuist opladen.

BLUETOOTH / BEDRADE MODUS (MODUS SCHAKELAAR)

BEDRADE MODUS

1. Schakel de schakelaar naar de Kabel-optie (dit werkt alleen als er een USB-kabel is aangesloten).
2. Verbind onze kabel met uw pc en toetsenbord.
3. De achtergrondverlichting wordt ingeschakeld. *In de Bedrade Modus gaat het toetsenbord niet naar de Batterijbesparingsmodus.

BLUETOOTH MODUS

1. Schakel de schakelaar naar de Bluetooth-optie.
2. De achtergrondverlichting wordt ingeschakeld.
3. Houd de "fn+Q"-toets 4 seconden ingedrukt om Bluetooth-koppeling te activeren (de Bluetooth-indicator knippert snel gedurende 3 minuten om koppeling te detecteren).
4. Zoek naar het Bluetooth-apparaat "Keychron Q4 Pro" op uw apparaat en verbind het (de Bluetooth-indicator gaat uit na succesvolle koppeling).

Opmerking: Dit toetsenbord ondersteunt het koppelen van maximaal 3 apparaten tegelijkertijd via de toetscombinatie "fn" + "Q" /
*De Bluetooth-indicator blijft 3 minuten knipperen.
**Trage of mislukte verbindingen kunnen voorkomen als gevolg van verschillende Bluetooth-versies, zorg ervoor dat alle instellingen correct zijn.

SCHAKEL BLUETOOTH APPARATEN
Kort indrukken van de toetscombinatie "fn" + "Q" / "fn" + "VV" / "fn" + "E" om naar een ander apparaat te schakelen.

OPNIEUW VERBINDEN:

1. Schakel het toetsenbord naar de Bluetooth-optie om het toetsenbord te activeren.
2. De Bluetooth-indicator knippert 4 seconden en koppelt automatisch met het laatst gekoppelde apparaat.
3. Als de Bluetooth-indicator uit is, druk dan op een willekeurige knop om de verbinding opnieuw te maken. * Het toetsenbord moet met het apparaat zijn gekoppeld om deze functie uit te voeren.

HET TOETSENBORD UITSCHAKELEN
Schakel het toetsenbord naar de OFF (UIT) optie.

INSTELLING ACHTERGRONDVERLICHTING

• Kort indrukken van de toetscombinatie "fn" + "caps lock" om de achtergrondverlichting aan/uit te zetten.
• Kort indrukken van de toetscombinatie "fn" + "A" / "fn" + "Z" om tussen verschillende soorten lichteffecten te schakelen.

OS SCHAKELAAR

1. MAC/iOS
   Schakel de schakelaar naar Mac/iOS wanneer het toetsenbord is verbonden met een Mac- of iOS-besturingssysteem.
2. WINDOWS/ANDROID
   Schakel de schakelaar naar Windows/Android wanneer het toetsenbord is verbonden met een Windows- of Android-besturingssysteem.
   *Bij gebruik van de Windows/Android-modus worden toetsen gebruikt voor "Windows" en "Alt" functies.
3. INPUT METHODE SCHAKELAAR
   Voor iOS: Input methode schakelaar: Ctrl + Space Caps Lock: Caps (Enable General>Keyboards>Hardware Keyboard>Caps Lock Language Switch) (Activeer Algemeen>Toetsenborden>Hardware Toetsenbord>Caps Lock Taal Schakelaar)
   Voor Android: Input methode schakelaar: Shift + Space
   OPMERKING: Functies van bepaalde multimedia toetsen kunnen worden uitgeschakeld als gevolg van compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS. We raden ook af om OS frequent te schakelen, omdat dit de werking van het toetsenbord kan beïnvloeden.

PROBLEEMOPLOSSING

Als het niet lukt om het toetsenbord aan het apparaat te koppelen, controleer dan of het apparaat waarmee u probeert te koppelen Bluetooth-functionaliteit heeft. Zo ja, start het apparaat opnieuw op en probeer het opnieuw te koppelen met het toetsenbord.
Opmerking: op een Windows-computer vereist een nieuwe Bluetooth-verbinding soms extra software-updates, een proces dat mogelijk nog aan de gang is nadat een bericht verschijnt dat een succesvolle voltooiing aangeeft. Wacht minstens 20 minuten na het koppelen om er zeker van te zijn dat alle updates zijn voltooid voordat u de computer opnieuw opstart.
Controleer of het apparaat is geconfigureerd om Bluetooth-verbindingen te accepteren (Windows) en een extern toetsenbord (HID-profiel) ondersteunt. Ga naar Bluetooth-apparaten > Open instellingen en selecteer het volgende: Sta toe dat Bluetooth-apparaten deze computer kunnen vinden Sta toe dat Bluetooth-apparaten verbinding kunnen maken met deze computer Waarschuw me wanneer een Bluetooth-apparaat verbinding wil maken

Mijn toetsenbord werkt niet

Voor de computer/smartphone: Ga naar de Bluetooth-instellingen van uw apparaat > Selecteer het toetsenbord en verwijder/wis/ontkoppel het. Start vervolgens uw apparaat opnieuw op.
Voor het toetsenbord:
Schakel het toetsenbord uit en weer in. Sluit het vervolgens opnieuw aan op uw apparaat.

Bluetooth-verbinding wordt onderbroken, zelfs binnen 10 meter

Controleer of het toetsenbord op een metalen oppervlak rust dat het draadloze signaal kan verstoren.

Invoertools van derden zijn niet compatibel met het toetsenbord

Vanwege compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS, kunnen functies van invoertools van derden worden beïnvloed tijdens het gebruik van het toetsenbord. Zorg ervoor dat uw besturingssysteem en stuurprogramma's up-to-date zijn.

Bepaalde multimediatoetsen of functietoetsen werken niet

Functies van bepaalde multimediatoetsen kunnen zijn uitgeschakeld vanwege compatibiliteit, versies, merken en stuurprogramma's van apparaten.
*Multimediatoetsen:
Functietoetsen:

Veiligheidsmaatregel: Houd het product, de accessoires en verpakkingsonderdelen buiten het bereik van kinderen om ongelukken en verstikkingsgevaar te voorkomen. Houd het product altijd droog om corrosie te voorkomen. Stel het product niet bloot aan extreme temperaturen onder -10°C (5°F) of boven 50°C (131°F) om de levensduur van het toetsenbord te behouden.

Keychron, Inc.
Dover, DE 19901, Verenigde Staten
Vind ons op: https://www.keychron.com
Support@keychron.com
@keychron
@keychron
@keychronMK
Ontworpen door Keychron
Gemaakt in China
