Keychron Q10 Pro - Handleiding Bluetooth mechanisch toetsenbord

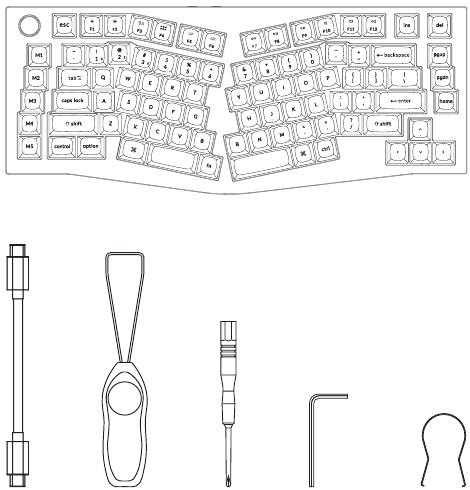

Volledig gemonteerde versie

Toetsenbord

1x Volledig gemonteerd toetsenbord

Inclusief

1x Aluminium behuizing
1x PCB
1x PC-plaat
1x Geluidsabsorberend schuim
1x Behuizingsschuim
14x Pakkingen (11 geïnstalleerd en 3 in de doos)
5 Sets x Stabilisatoren
1 Set x Keycaps (PBT Double-shot)
1 Set x Schakelaars

Kabel

1x Type-C naar Type-C-kabel
1x Type-A naar Type-C-adapter

Gereedschap

1x Schakelaartrekker
1x Keycap-trekker
1x Schroevendraaier
1x Inbussleutel

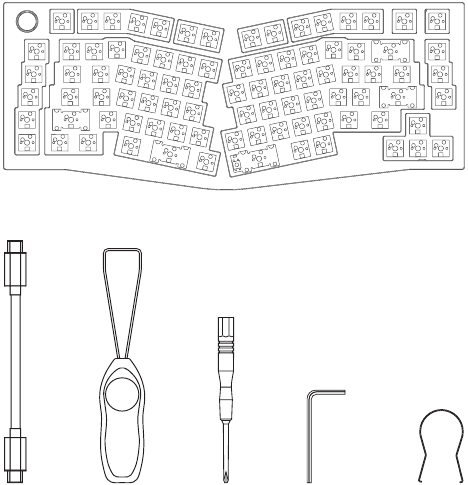

Barebone-versie

Toetsenbordset

1x Toetsenbordset (zonder keycaps en schakelaars)

Inclusief

1x Aluminium behuizing
1x PCB
1x PC-plaat
1x Geluidsabsorberend schuim
1x Behuizingsschuim
14x Pakkingen (11 geïnstalleerd en 3 in de doos)
5 Sets x Stabilisatoren

Kabel

1x Type-C naar Type-C-kabel
1x Type-A naar Type-C-adapter

Gereedschap

1x Schakelaartrekker
1x Keycap-trekker
1x Schroevendraaier
1x Inbussleutel

Snelstartgids

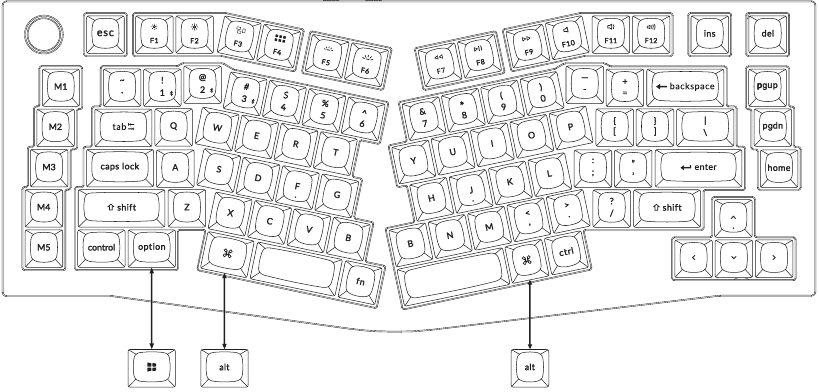

Als u een Windows-gebruiker bent, zoek dan de juiste keycaps in de doos en volg de onderstaande instructies om de volgende keycaps te vinden en te vervangen.

Mac / Windows

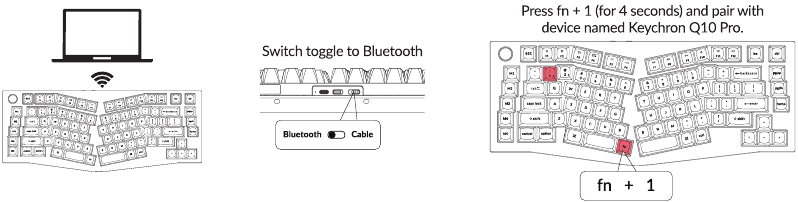

Bluetooth verbinden

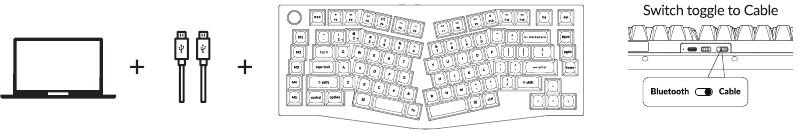

Kabel aansluiten

De VIA Key Remapping-software

Ga naar caniusevia.com om de nieuwste VIA-software te downloaden om de toetsen opnieuw toe te wijzen. Als de VIA-software uw toetsenbord niet herkent, neem dan contact op met onze ondersteuning om de instructie te krijgen. (VIA werkt alleen als het toetsenbord via een kabel met de computer is verbonden.)

De lagen

Er zijn vier lagen met toetsinstellingen op het toetsenbord. Laag 0 en laag 1 zijn voor het Mac-systeem. Laag 2 en laag 3 zijn voor het Windows-systeem.

Als uw systeemknop is ingesteld op Mac, wordt laag 0 geactiveerd.

Als uw systeemknop is ingesteld op Windows, wordt laag 2 geactiveerd. Onthoud dat als u het in de Windows-modus gebruikt, u wijzigingen aanbrengt in laag 2 in plaats van de bovenste laag (laag 0). Dit is een veelgemaakte fout.

De achtergrondverlichting

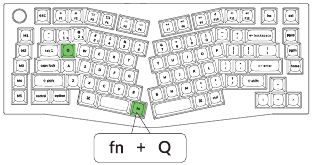

Druk op fn + Q om het lichteffect te wijzigen

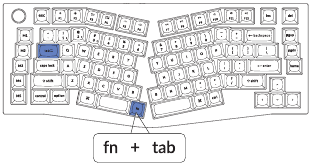

Druk op fn + tab om de achtergrondverlichting in/uit te schakelen

De helderheid van de achtergrondverlichting aanpassen

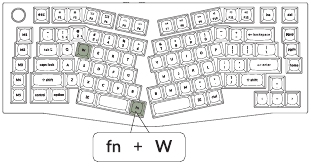

Druk op fn + W om de helderheid van de achtergrondverlichting te verhogen

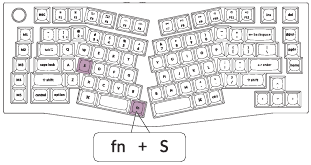

Druk op fn + S om de helderheid van de achtergrondverlichting te verlagen

De snelheid van de achtergrondverlichting aanpassen

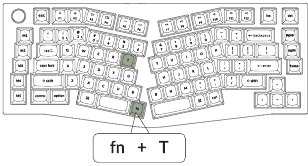

Druk op fn + T om de snelheid van het lichteffect te verhogen

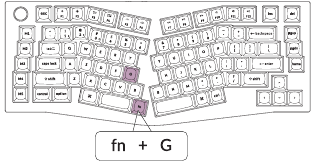

Druk op fn + G om de snelheid van het lichteffect te verlagen

Bekijk de bouwhandleiding op onze website

Als u het toetsenbord voor het eerst bouwt, raden we u ten zeerste aan om eerst de bouwhandleiding op onze website te bekijken en vervolgens zelf het toetsenbord te gaan bouwen.

Fabrieksinstellingen herstellen

Problemen oplossen?
Weet u niet wat er met het toetsenbord aan de hand is?

1. Sluit de stroomkabel aan en schakel het toetsenbord over naar de kabelmodus.
2. Zet het toetsenbord terug naar de fabrieksinstellingen door op fn + J + Z (gedurende 4 seconden) te drukken.
3. Download de juiste firmware en QMK Toolbox van onze website.
4. Zet het toetsenbord in de OFF-modus en verwijder de spatiebalk-keycap om de resetknop op de PCB te vinden.
5. Houd eerst de resetknop ingedrukt en schakel het toetsenbord vervolgens over naar de kabelmodus. Laat de resetknop los en het toetsenbord gaat nu naar de DFIJ-modus.
6. Flash de firmware met de QMK Toolbox.
7. Zet het toetsenbord opnieuw terug naar de fabrieksinstellingen door op fn + J + Z (gedurende 4 seconden) te drukken.

* Stapsgewijze handleiding is te vinden op onze website.

SPECIFICATIES

Aantal toetsen: 89
Type schakelaar: Mechanisch
Batterij: 4000mAh
Bluetooth-werktijd (RGB): Tot 100 uur (Laagste helderheid)
Oplaadtijd: Ongeveer 5 uur
Oplaadpoort: USB Type C
Mode: Bluetooth / Bedraad
Bluetooth-werkafstand: Binnen 10 meter (open ruimte)
Naam van Bluetooth-apparaat: Keychron Q10 Pro

Bedrijfsomgeving: -10 tot 50C
Technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd, onze excuses voor eventueel veroorzaakt ongemak.

OVERZICHT

1. Bluetooth-indicator
2. BT OFF Cable (Modusschakelaar)
3. Win/Android Mac/iOS (OS-schakelaar)
4. Oplaadpoort

STANDAARD TOETSINDELING

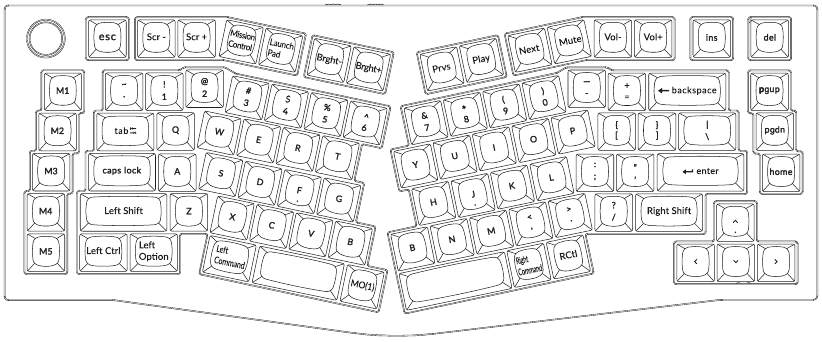

LAAG 0: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord is ingesteld op Mac.

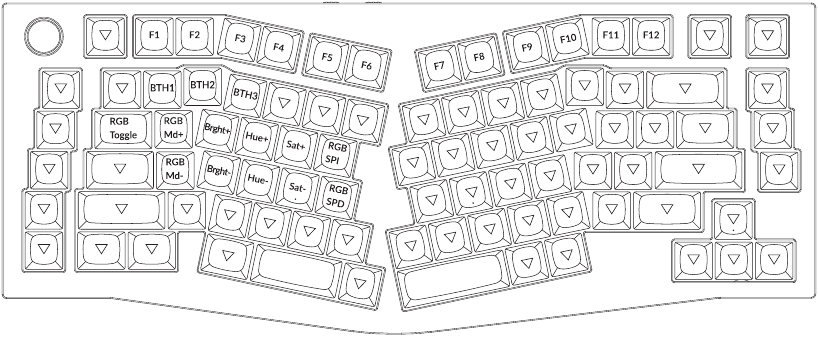

LAAG 1: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord is ingesteld op Mac en druk op de fn/MO(1)-toets.

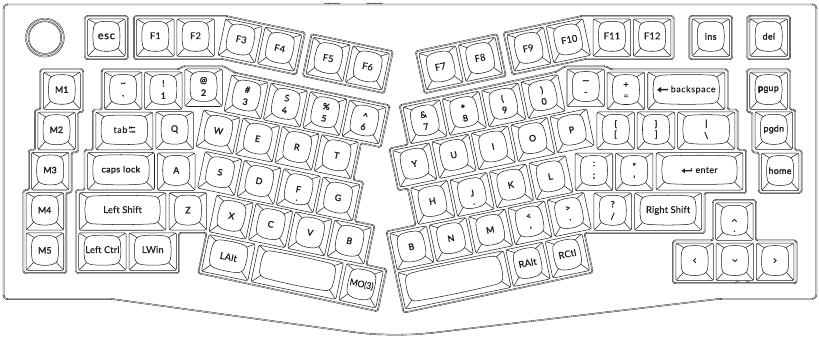

LAAG 2: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord is ingesteld op Windows.

LWin Left Windows LAIt = Left Alt RAIt = Right Alt RCtl = Right Ctrl

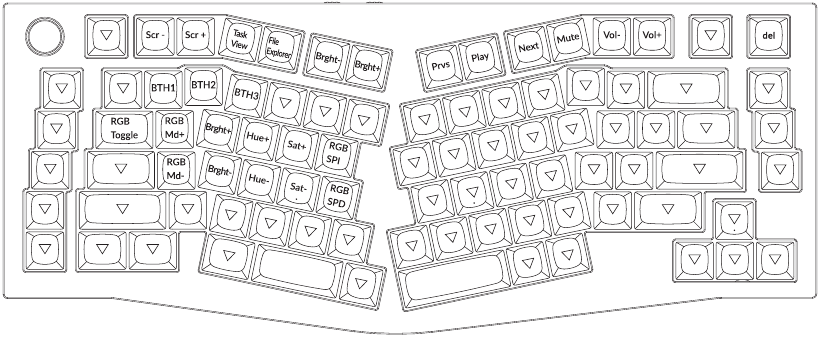

LAAG 3: Deze laag wordt geactiveerd wanneer de systeemknop van uw toetsenbord is ingesteld op Windows en druk op de fn/MO(3)-toets.

SLEUTELBESCHRIJVING

LED-STATUSOVERZICHT

FUNCTIEBESCHRIJVING: OPLADEN

Steek de kabel in een USB-poort en steek het andere uiteinde in de toetsenbordpoort. Oplaadindicator:
Een rood lampje blijft branden tijdens het opladen; Volledig opgeladen in ongeveer 5 uur, verschijnt er een groene batterij-indicator.

*Het Keychron-toetsenbord is compatibel met alle USB-poorten. Gebruik een 5V 1A-adapter of USB 3.0 voor de beste prestaties. De Keychron Q10 Pro kan worden opgeladen in Bluetooth/aan/uit-modus.
** Dit product ondersteunt een oplaadspanning tot 5V en een laadstroom van 1A. Wij zijn niet verantwoordelijk voor problemen veroorzaakt door onjuist opladen.

BLUETOOTH / BEDRADE MODUS (MODUS-SCHAKELAAR)

BEDRADE MODUS

1. Zet de schakelaar op de Kabel-optie (dit werkt alleen als er een USB-kabel is aangesloten).
2. Verbind onze kabel met uw pc en toetsenbord.
3. De achtergrondverlichting wordt ingeschakeld.
   *In de Bedrade Modus gaat het toetsenbord niet naar de Batterijbesparingsmodus.

BLUETOOTH-MODUS

1. Zet de schakelaar op de Bluetooth-optie.
2. De achtergrondverlichting wordt ingeschakeld.
3. Houd de "fn+1" (fn+1) toets 4 seconden ingedrukt om Bluetooth-koppeling te activeren (de Bluetooth-indicator knippert snel gedurende 3 minuten om koppeling te detecteren).
4. Zoek naar het Bluetooth-apparaat "Keychron Q10 Pro" op uw apparaat en verbind het (de Bluetooth-indicator gaat uit na succesvolle koppeling).

Opmerking: Dit toetsenbord ondersteunt het koppelen van maximaal 3 apparaten tegelijkertijd via de toetscombinatie "fn" + "1" / "fn" + "2 "/ fn + "3".

*De Bluetooth-indicator blijft 3 minuten knipperen.
**Traag of mislukte verbindingen kunnen voorkomen vanwege verschillende Bluetooth-versies, zorg ervoor dat alle instellingen correct zijn.

SCHAKELEN TUSSEN BLUETOOTH-APPARATEN
Kort indrukken van de toetscombinatie "fn" + "1" / "fn" + "2 "/ fn + "3" om naar een ander apparaat te schakelen.

OPNIEUW VERBINDEN:

1. Zet het toetsenbord op de Bluetooth-optie om het toetsenbord te activeren.
2. De Bluetooth-indicator knippert 4 seconden en koppelt automatisch met het laatst gekoppelde apparaat.
3. Als de Bluetooth-indicator uit is, druk dan op een willekeurige knop om de verbinding opnieuw te maken.
   * Het toetsenbord moet met het apparaat zijn gekoppeld om deze functie uit te voeren.

HET TOETSENBORD UITSCHAKELEN
Zet het toetsenbord op de OFF-optie.

INSTELLING ACHTERGRONDVERLICHTING

• Kort indrukken van de toetscombinatie "fn" + "tab" om de achtergrondverlichting in/uit te schakelen.
• Kort indrukken van de toetscombinatie "fn" + "Q" / "fn" + "A" om te schakelen tussen verschillende soorten verlichtingseffecten.

OS-SCHAKELAAR

1. MAC/iOS
   Zet de schakelaar op Mac/iOS wanneer het toetsenbord is aangesloten op een Mac- of iOS-besturingssysteem.
2. WINDOWS/ANDROID
   Zet de schakelaar op Windows/Android wanneer het toetsenbord is aangesloten op een Windows- of Android-besturingssysteem.
   *Bij gebruik van de Windows/Android-modus, toetsen gebruikt voor "Windows" en "Alt" functies.
3. SCHAKELEN TUSSEN INVOERMETHODEN
   Voor iOS: Schakelen tussen invoermethoden: Ctrl + Spatie
   Caps Lock: Caps (Schakel Toetsenbord>Caps Lock Taal Schakelen in)
   Voor Android: Schakelen tussen invoermethoden: Shift + Spatie

OPMERKING: Functies van bepaalde multimedia-toetsen kunnen worden uitgeschakeld vanwege compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS. We raden ook aan om niet te vaak van OS te wisselen, omdat dit de werking van het toetsenbord kan beïnvloeden.

PROBLEEMOPLOSSING

Als het niet lukt om het toetsenbord aan het apparaat te koppelen, controleer dan of het apparaat waarmee u probeert te koppelen Bluetooth-compatibel is. Zo ja, start het apparaat opnieuw op en probeer het opnieuw met het toetsenbord te koppelen.

Opmerking: Op een Windows-computer vereist een nieuwe Bluetooth-verbinding soms extra software-updates, een proces dat mogelijk nog bezig is nadat een bericht verschijnt dat aangeeft dat de voltooiing succesvol is. Wacht minstens 20 minuten na het koppelen om ervoor te zorgen dat alle updates zijn voltooid voordat u de computer opnieuw opstart.

Controleer of het apparaat is geconfigureerd om Bluetooth-verbindingen te accepteren (Windows) en een extern toetsenbord (HID-profiel) ondersteunt.

Ga naar Bluetooth-apparaten > Open Instellingen en selecteer het volgende:
Toestaan dat Bluetooth-apparaten deze computer kunnen vinden
Toestaan dat Bluetooth-apparaten verbinding kunnen maken met deze computer
Waarschuw mij wanneer een Bluetooth-apparaat verbinding wil maken

Mijn toetsenbord werkt niet.
Voor de computer/smartphone:
Ga naar de Bluetooth-instellingen van uw apparaat > Selecteer het toetsenbord en verwijder/wis/ontkoppel het.
Start vervolgens uw apparaat opnieuw op.
Voor het toetsenbord: Schakel het toetsenbord uit en weer in. Verbind het vervolgens opnieuw met uw apparaat.

Bluetooth-verbinding wordt onderbroken, zelfs binnen 10 meter.
Controleer of het toetsenbord op een metalen oppervlak rust dat de Bluetooth kan verstoren

Invoertools van derden zijn niet compatibel met het toetsenbord.
Vanwege compatibiliteit, versies, merken en stuurprogramma's van Windows/Android OS, kunnen functies van invoertools van derden worden beïnvloed tijdens het gebruik van het toetsenbord. Zorg ervoor dat uw besturingssysteem en stuurprogramma's up-to-date zijn.

Bepaalde multimedia-toetsen of functietoetsen werken niet.
Functies van bepaalde multimedia-toetsen kunnen worden uitgeschakeld vanwege compatibiliteit, versies, merken en stuurprogramma's van apparaten.

*Multimedia-toetsen:

Functietoetsen:

Veiligheidsmaatregel

Houd het product, de accessoires en de verpakkingsonderdelen buiten het bereik van kinderen om ongelukken en verstikkingsgevaar te voorkomen. Houd het product altijd droog om corrosie te voorkomen. Stel het product niet bloot aan extreme temperaturen onder -10°C (5°F) of boven 50°C (131°F) om de levensduur van het toetsenbord te verlengen.
