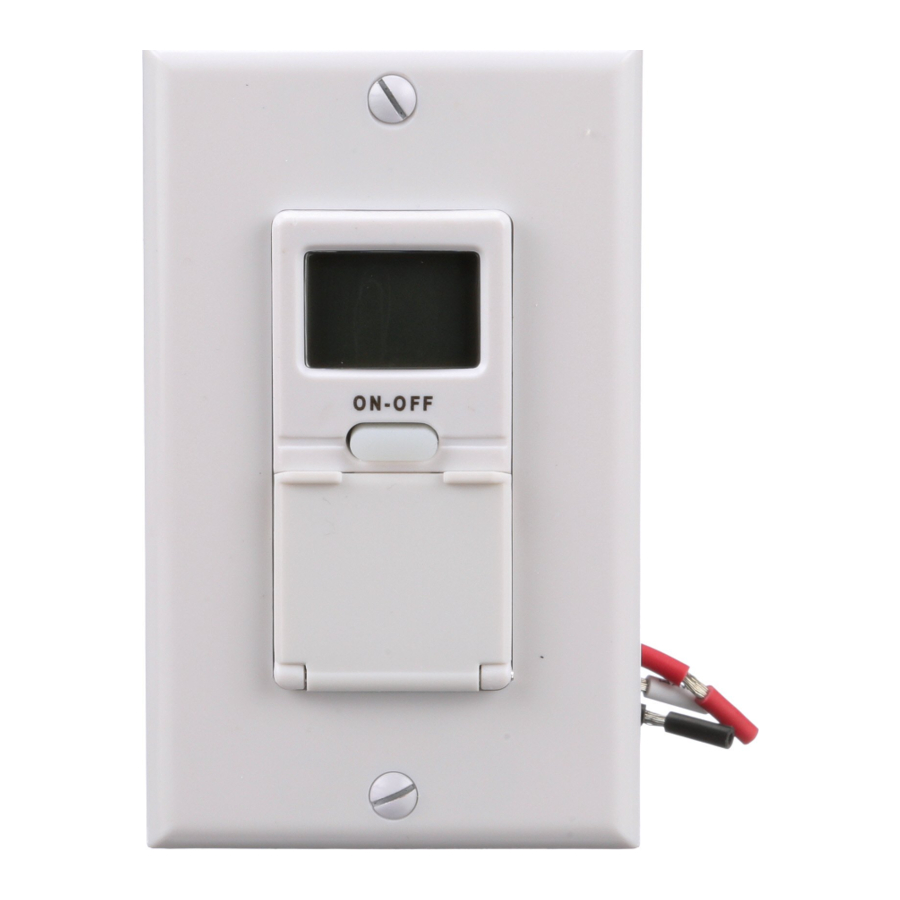

Woods 59018, 59028 - 7 Daagse Digitale Timer Handleiding
INSTALLATIE DIENT UITGEVOERD TE WORDEN DOOR EEN ERKENDE ELEKTRICIEN.
Installatieprocedure
- Schakel de stroom uit bij de stroomonderbreker of verwijder de zekering.
- Verwijder de bestaande wandplaat en schakelaar indien van toepassing.
- Zorg ervoor dat de NEUTRALE (WITTE) draad aanwezig is in de aansluitdoos. Als deze draad niet aanwezig is, is extra bedrading nodig voordat de installatie kan worden voltooid.
- Strip 3/8" isolatie van elke draad, wat vereist is voor de installatie.

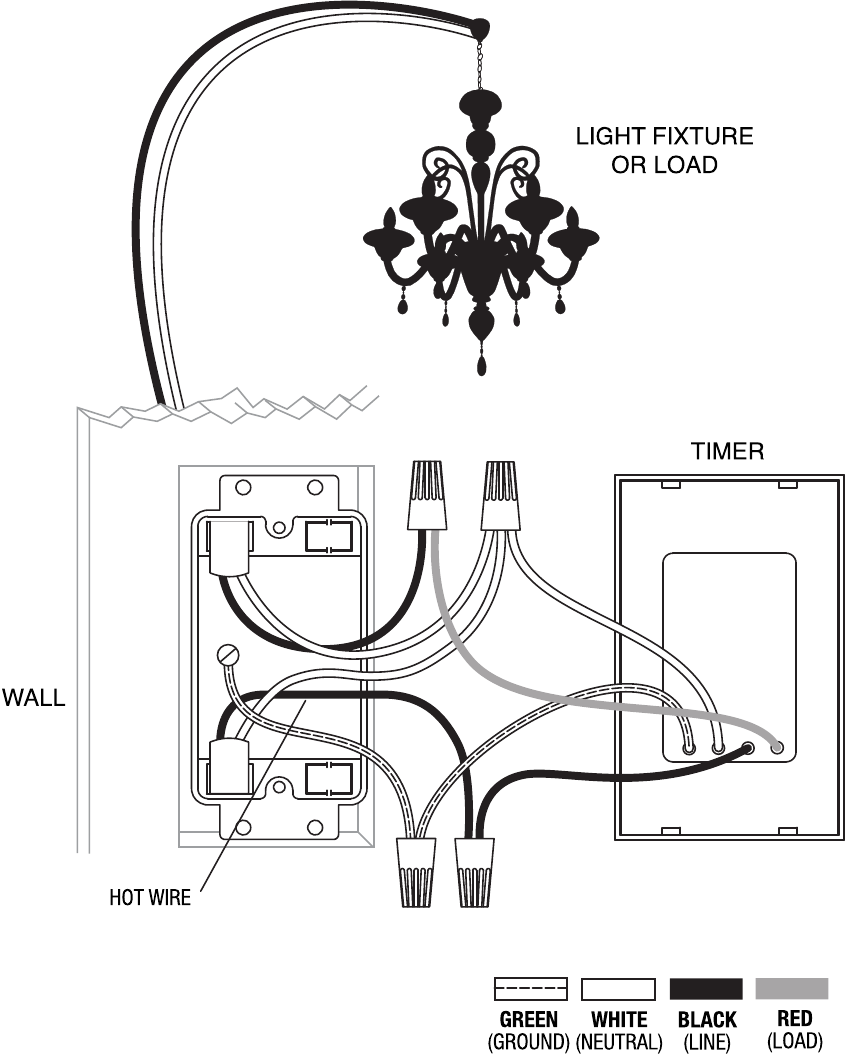

- Verbind de WITTE draad van de TIMER met de WITTE draad(en) in de aansluitdoos. Maak de verbinding vast met behulp van de draadconnector (las de draad indien nodig) die in de verpakking is inbegrepen.
- Verbind de ZWARTE draad van de TIMER met de ZWARTE (STROOMVOERENDE) draad (voorheen aangesloten op de schakelaar) en verbind de RODE draad van de TIMER met de tweede ZWARTE draad (voorheen aangesloten op de schakelaar).
LET OP: Als u niet zeker weet welke ZWARTE draad (STROOMVOEREND) is, sluit u deze aan zoals beschreven in stap zes. Als het scherm leeg is nadat de stroom is ingeschakeld, verwissel dan de ZWARTE draden. - Sluit de AARDE (GROENE) draad aan op de aardingsschroef in de doos. Als u een plastic doos gebruikt, sluit u de draad af met een draadconnector.
- Verplaats alle draden voorzichtig om ruimte te maken voor de TIMER in de aansluitdoos.
- Bevestig de TIMER aan de doos met de meegeleverde schroeven en installeer de afdekplaat.
- Sluit uw elektrische stroom weer aan.
Opstartprocedure
- Open de TIMER-klep aan de voorkant
- Druk op de "RESET"-knop met behulp van een tandenstoker.
- Het display moet 12:00 AM op maandag knipperen.
In het geval dat het scherm leeg is, controleer het volgende
- Controleer de 120VAC-stroombron.
- Controleer de rode, zwarte en witte draden op de TIMER om er zeker van te zijn dat ze correct zijn aangesloten op de rode, zwarte en witte draden die uit de elektriciteitskast komen.
- Controleer de rode draad of de LOAD-draadverbinding met de TIMER.
Handmatige Override
Door op de TIMER te drukken, wordt afwisselend AAN of UIT geschakeld.
Eerste Opstart
Wanneer u het apparaat voor het eerst programmeert, kan het nodig zijn om op de "MANUAL OVERRIDE" (Handmatige Override)-toets te drukken, omdat het apparaat niet terugkijkt om te bepalen of het AAN moet staan. Als het bijvoorbeeld 2:00 PM is en u het apparaat net hebt geprogrammeerd om om 1:00 PM AAN te gaan, moet u op de "MANUAL OVERRIDE" (Handmatige Override)-toets drukken om het AAN te zetten. Daarna zal het apparaat de normale werking (automatisch) hervatten.
Geheugenback-up
De TIMER is uitgerust met een oplaadbare Ni-Mh-batterij die uw programma's beschermt tijdens een stroomstoring tot 30 dagen. Het is niet nodig om de batterij te vervangen.
LET OP: het scherm wordt leeg tijdens een stroomstoring.
Bedieningsprocedure
Huidige tijd instellen
- Houd de "CLOCK" (Klok)-toets ingedrukt tijdens deze hele procedure.
- Druk op de "HOUR" (Uur)-toets om de uren vooruit te zetten.
- Druk op de "MIN" (Minuut)-toets om de minuten vooruit te zetten.
- Druk op de "DAY" (Dag)-toets om de dag vooruit te zetten.
- Als er langere tijd op een toets wordt gedrukt, zal het display snel vooruitgaan.
- Laat de "CLOCK" (Klok)-toets los zodra de tijd en dag zijn ingevoerd. De timer is nu in werking en klaar om te worden geprogrammeerd. De dubbele punt ":" na de uren zal continu knipperen om aan te geven dat de tijd vooruitgaat.
ON/OFF-gebeurtenissen programmeren
- Druk eenmaal op de "PROG" (Programma)-toets. TIMER 1 ON - -: - - verschijnt.
- Gebruik de "HOUR" (Uur)- en "MIN" (Minuut)-toetsen om de gewenste AAN-tijd in te voeren. Standaard worden alle dagen aangegeven. Druk na voltooiing eenmaal op de "PROG" (Programma)-toets.
- Timer OFF - -: - - wordt weergegeven. Gebruik de "HOUR" (Uur)- en "MIN" (Minuut)-toetsen om de gewenste UIT-tijd in te voeren. Standaard worden alle dagen aangegeven. Druk na voltooiing eenmaal op de "PROG" (Programma)-toets.
- Als u klaar bent, drukt u op de "CLOCK" (Klok)-toets om terug te keren naar de huidige tijd en dag.
- Let op: er kunnen in totaal 7-ON- en 7-OFF-gebeurtenissen worden geprogrammeerd.
Blokprogrammering
- Bij het programmeren van AAN/UIT-gebeurtenissen worden standaard alle dagen aangegeven. Om de dagselectie te wijzigen, blijft u gewoon op de "DAY" (Dag)-toets drukken en het display verandert als volgt:
- Individuele dag (MA, DI, enz.)
- MA-VR; ZA-ZO; MA-ZA; MA-ZO
- MA-WO-VR; DI-DO-ZA
- MA-WO; DO-ZA
- Volg de bovenstaande stappen om de programmering te voltooien.
Programma's bekijken
- Om de programma's te bekijken die zijn ingevoerd, drukt u gewoon op de "PROG" (Programma)-toets en laat u deze los. Elke keer dat u dit doet, kunt u door de programma's scrollen.
- Elk programma kan eenvoudig worden bewerkt door op de "HOUR" (Uur)-, "MIN" (Minuut)- en "DAY" (Dag)-toetsen te drukken. Druk vervolgens op de "PROG" (Programma)-toets om de wijzigingen te accepteren.
- Als u klaar bent, drukt u op de "CLOCK" (Klok)-toets om terug te keren naar de huidige tijd en dag.
Programma's verwijderen
- Om een bepaald programma te verwijderen, drukt u op de "PROG" (Programma)-toets totdat het gewenste programma wordt weergegeven.
- Houd vervolgens de "MODE" (Modus)-knop ingedrukt. Druk vervolgens op de "PROG" (Programma)-toets om dit specifieke programma te verwijderen.
- Als u klaar bent, drukt u op de "CLOCK" (Klok)-toets om terug te keren naar de huidige tijd en dag.
De tijdschakelaar bedienen
- Druk herhaaldelijk op de "MODE" (Modus)-knop om de timer in te stellen op de modi Automatic (Automatisch), Random (Willekeurig) of Manual (Handmatig).
Let op: Om geprogrammeerde gebeurtenissen uit te voeren, moet de tijdschakelaar op de "AUTO"-modus worden ingesteld.- AUTO - voert alle gebeurtenissen automatisch uit, volgens het schema dat u hebt ingesteld. Het woord "AUTO" verschijnt in het display.
- RND (RANDOM) - voert alle gebeurtenissen in een WILLEKEURIGE modus uit. Dit is een beveiligingsfunctie waarbij AAN- en UIT-tijden willekeurig +/- 15 minuten verschillen van de geprogrammeerde tijden, waardoor een meer "bewoonde" uitstraling ontstaat. De "RDM" verschijnt in het display.
Let op: Stel de AAN/UIT-gebeurtenissen NIET binnen 30 minuten of minder van elkaar in als u deze timer in de WILLEKEURIGE MODUS gaat gebruiken. De WILLEKEURIGE MODUS is +/- 15 minuten van de geprogrammeerde tijden en kan elkaar overlappen, waardoor de timer mogelijk niet naar wens werkt. - MANUAL - schakelt alleen AAN en UIT wanneer de gebruiker op de "ON" (Aan)- of "OFF" (Uit)-knop drukt. Het display is leeg en toont noch "RDM" noch "AUTO".
Elektrische Specificaties
125V / 601-lz
15A / 1875W Resistief (algemeen gebruik)
8A / 1000W Tungsten (verlichting)
8A Standaard Ballastbelasting
1/4 HP
