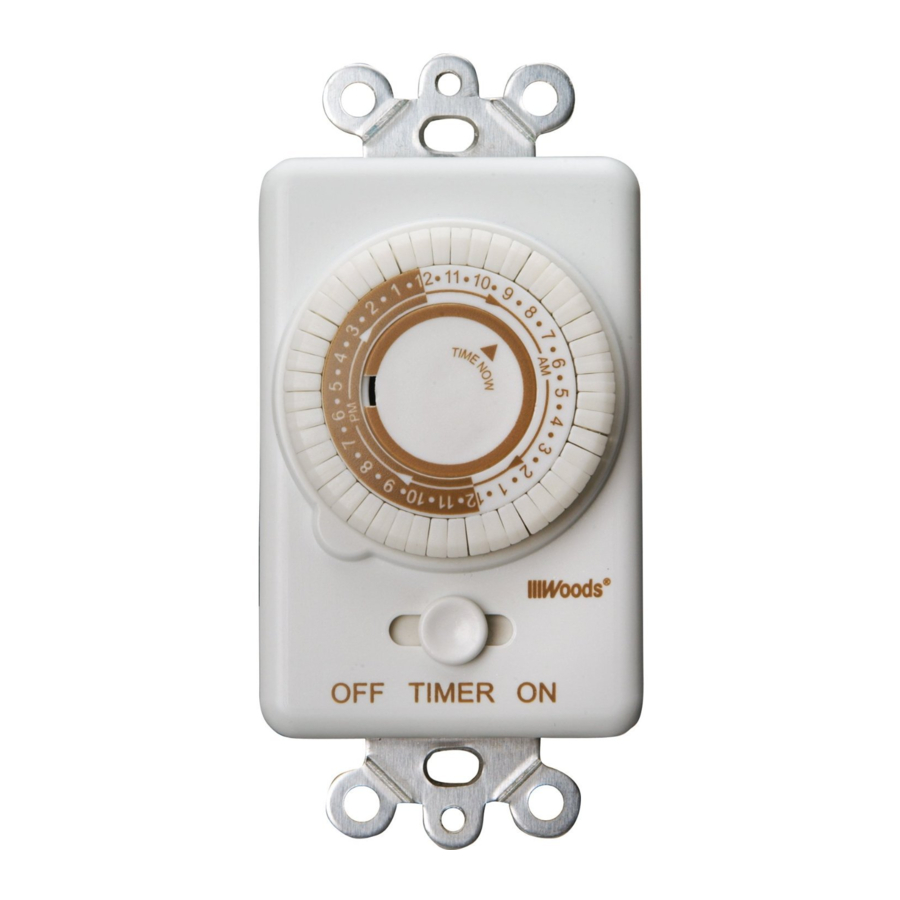

Woods 59745 - Programmeerbare inbouw schakelklok handleiding
Installatie
- Schakel de stroom UIT in de stroomonderbreker of verwijder de zekering.
- Terwijl u de timer in uw hand houdt en een tandenstoker gebruikt, prikt u een gat in de pijlplaat om de pijlplaat voorzichtig te verwijderen.
- Til de timersegmentdraaiknop eraf.
- Zet de handmatige schakelaar op de timerplaat in de "OFF" (UIT) positie.
- Draai de 2 kleine schroeven los om de timer voorplaat los te maken.
- Om te bevestigen dat de timer uit staat, moet de handmatige schakelhendel (in de rechteronderhoek van de timermodule) helemaal links staan.
- Zorg ervoor dat er een neutrale (witte) draad aanwezig is in de aansluitdoos. Als deze draad niet aanwezig is, is extra bedrading nodig voordat de installatie kan worden voltooid.
- Strip 3/8" isolatie van elke draad, wat vereist is voor de installatie.

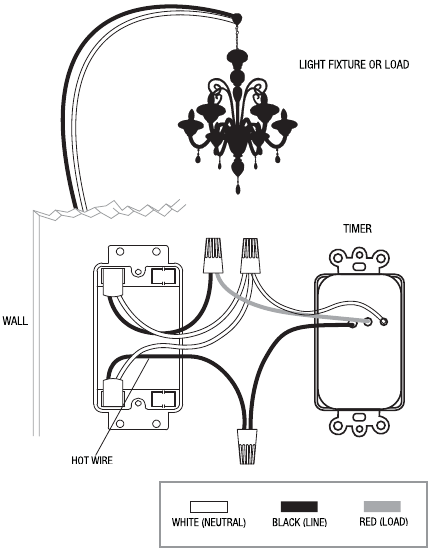

- Sluit de witte draad van de timer aan op de witte draad(en) in de aansluitdoos. Zet de verbinding vast met een draadconnector.
- Sluit de zwarte draad van de timer aan op de zwarte (HOT) draad (voorheen aangesloten op de schakelaar) en sluit de rode draad van de TIMER aan op de tweede zwarte draad (voorheen aangesloten op de schakelaar).
- Stop alle draden voorzichtig weg om ruimte te maken voor de timer in de aansluitdoos.
- Zet de timermodule vast aan de aansluitdoos met de 2 lange schroeven (meegeleverd).
- Bevestig de decoratieve wandplaat aan de timermodule (niet meegeleverd).
- Bevestig de timer voorplaat aan de timermodule met de 2 korte schroeven (meegeleverd).
- Plaats de timersegmentdraaiknop op de timermodule en draai de draaiknop met de klok mee gedurende meerdere rotaties om ervoor te zorgen dat deze soepel draait. Opmerking: de segmentdraaiknop "klikt" tijdens het draaien wanneer deze goed is vastgezet.
- Plaats de pijlplaat met "TIME NOW" (HUIDIGE TIJD) naar de linkeronderhoek gericht en druk om deze in te steken.
- Sluit de stroom weer aan.
Instructies
- Om de huidige tijd in te stellen: draai de draaiknop met de klok mee totdat de tijd overeenkomt met de "TIME NOW" (HUIDIGE TIJD) pijl. Let op, PM-uren zijn gearceerd.
- Om de timer te programmeren: begin met alle segmentpinnen omhoog getrokken. Duw de segmentpinnen omlaag voor de tijdsperioden dat u wilt dat de timer AAN staat. Elke segmentpin vertegenwoordigt 30 minuten: 2 segmentpinnen = 1 uur.
- Om de timer te overrulen: schuif de schakelaar aan de onderkant van de timer naar de "ON" (AAN) positie.
"ON" (AAN) - het aangesloten apparaat is permanent ingeschakeld.
"OFF" (UIT) - het aangesloten apparaat is permanent uitgeschakeld.
"TIMER" - het aangesloten apparaat volgt uw geprogrammeerde timerinstellingen.
Opmerking: als de timer niet functioneert, verwissel dan de twee zwarte draden die eerder op de schakelaar waren aangesloten (zie #10 hierboven).
