LawnMaster BV1211 - Elektrische Bladblazer / Zuiger Handleiding

PRODUCTSPECIFICATIES

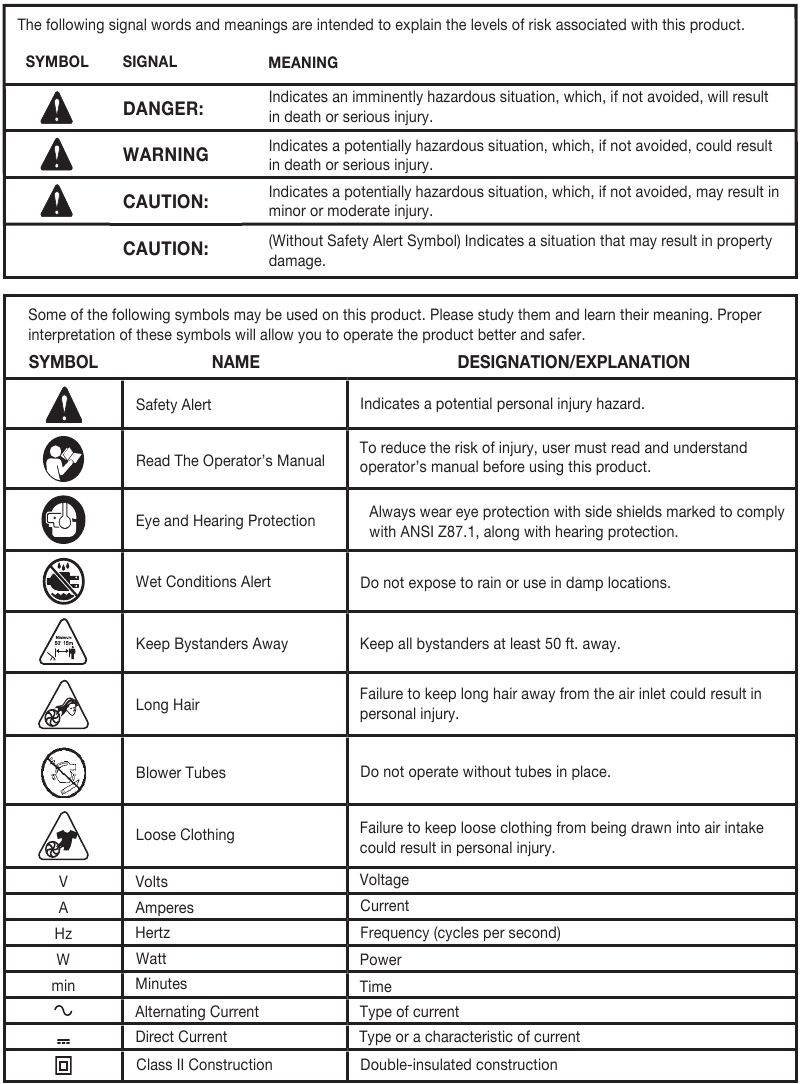

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

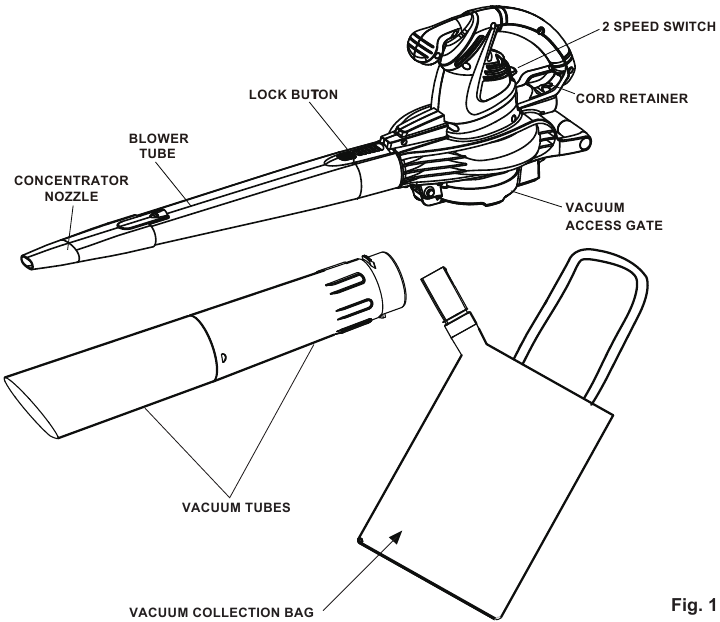

KEN UW BLADBLAZER/ZUIGER

Het veilige gebruik van dit product vereist een begrip van de informatie over de gereedschapsafstand en in deze bedieningshandleiding, evenals kennis van het project dat u probeert uit te voeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties, afstanden en veiligheidsregels.

CONCENTRATORMONDSTUK
Een accessoire dat aan het einde van de blaasbuis kan worden toegevoegd om de luchtsnelheid (mph) te verhogen.

HOOFD BLAASTBUIS
De hoofdblaasbuis kan eenvoudig op de blazer worden geïnstalleerd zonder extra gereedschap.

KOORDRETINER
Een handige koordretiner zorgt ervoor dat de verlengsnoeraansluiting veilig blijft tijdens de blaasbewerking.

VACUÜMBUISEN
De vacuümbuizen kunnen zonder extra gereedschap worden toegevoegd om mulch- en zuigfunctionaliteit te bieden.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Verwijder het product en eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.
  WAARSCHUWING:
  Gebruik dit product niet als er onderdelen op de paklijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant aan het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg totdat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd of vermist zijn, neem dan contact op met de klantenservice voor hulp (866)-384-8432.

PAKLIJST

Blazer
Blaasbuis
Concentratormondstuk
Opvangzak
Bovenste Vacuümbuis
Onderste Vacuümbuis
Gebruikershandleiding

WAARSCHUWING:
Als er onderdelen beschadigd of vermist zijn, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING:
Probeer dit product niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.
WAARSCHUWING:
Sluit de stroomtoevoer pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

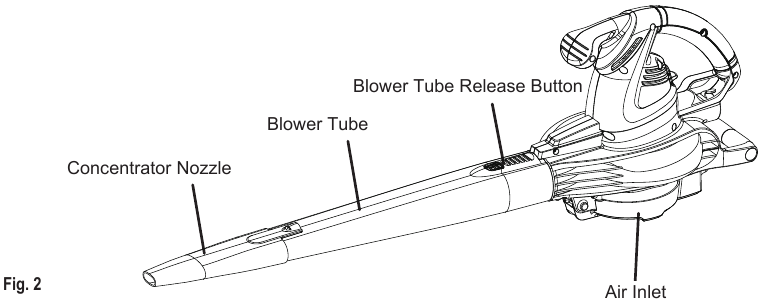

DE BLAASTBUIS MONTEREN

Schuif de blaasbuis naar voren totdat de vergrendelknop in de bovenkant van de buis klikt.

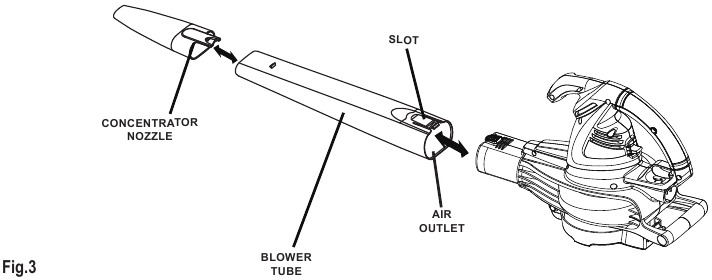

MONTAGE VOOR GEBRUIK ALS BLAZER

1. Schuif de blaasbuis naar voren totdat de inkepingen op de blazerbehuizing in de sleuven op de buis klikken.
2. Bevestig het concentratormondstuk aan het uiteinde van de blaasbuis totdat het in de juiste positie is vergrendeld.
   (Het concentratormondstuk wordt gebruikt om de luchtstroom in krappe ruimtes te vergroten: bloembedden, onder terrassen, enz.).

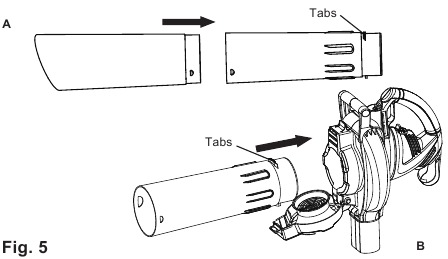

VACUÜMBUISEN EN OPVANGZAK INSTALLEREN

1. Open de vacuümklep.

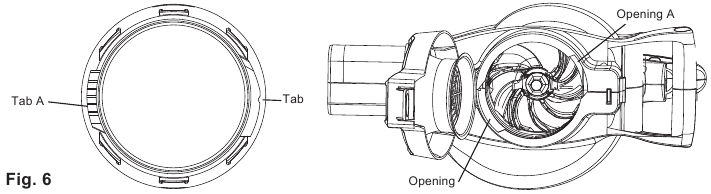

2. Met de klep open, lijnt u de twee plastic lipjes van verschillende grootte (één groot / één klein) aan het uiteinde van de vacuümbuis uit met de gelijkvormige openingen op de vacuümtoegangsklep.

3. Steek het lipje op de vacuümbuis met het label A in de vacuümklepopening met het label A.

4. Met de vacuümbuislipjes correct uitgelijnd, draait u de vacuümbuis.

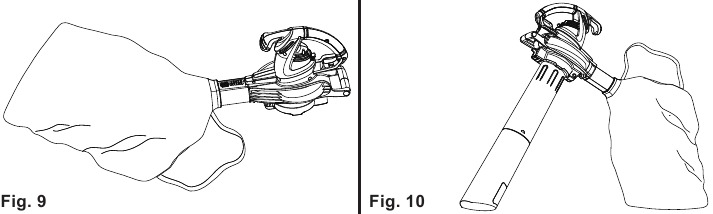

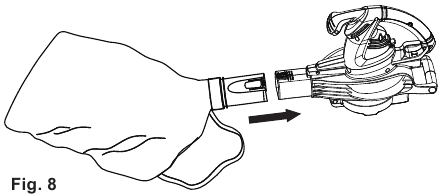

5. Voeg de opvangzak toe door eenvoudigweg de plastic verbindingshuls op de zak uit te lijnen met de uitlaat van de blazers.
6. Terwijl u in de bedieningspositie staat, past u de lengte aan de grootte van de bediener aan. Trek aan het lipje om te verlengen, trek aan de riem om in te korten.


WERKING

WAARSCHUWING:
Sta niet toe dat vertrouwdheid met producten u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.
WAARSCHUWING:
Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig letsel.
WAARSCHUWING:
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product.
Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de hieronder vermelde doeleinden:

• Bladeren en ander tuinafval van uw gazon verwijderen
• Dekken, patio's, garages en opritten vrijhouden van bladeren, naalden en ander afval

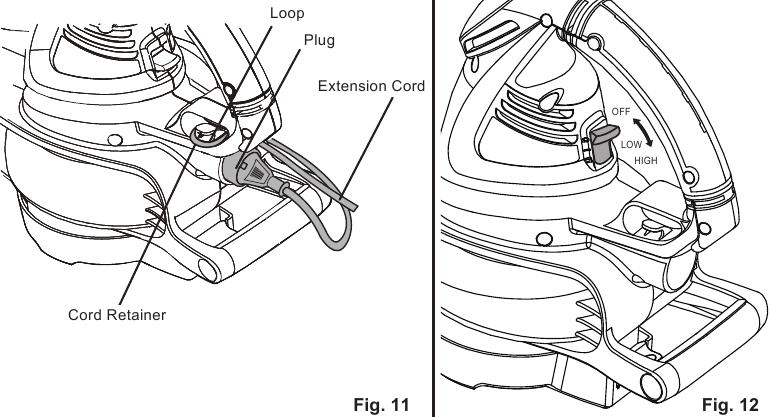

DE BLADBLAZER/ZUIGER STARTEN/STOPPEN

WERKING

• Sluit het uiteinde van een verlengsnoer aan op de stekker aan de achterkant van de bladblazer/stofzuiger.
  OPMERKING: Gebruik alleen een goedgekeurd buitenverlengsnoer zoals eerder in deze handleiding is beschreven.
• Leid het verlengsnoer door de zijkant van de lus aan de achterkant van de bladblazer/stofzuigerbehuizing en plaats het onder de snoerhouder.
• Om de bladblazer/stofzuiger te starten, zet u de aan/uit-schakelaar in de AAN-stand.
• Om de bladblazer/stofzuiger te stoppen, zet u de aan/uit-schakelaar in de UIT-stand.

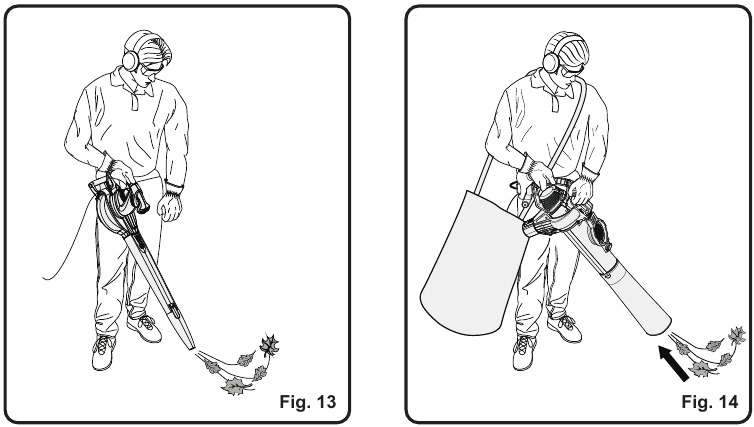

DE BLADBLAZER/STOFZUIGER BEDIENEN

• Om te voorkomen dat afval wordt verspreid, blaast u rond de buitenranden van een afvalhoop. Blaas nooit rechtstreeks in het midden van een hoop.
• Om het geluidsniveau te verlagen, beperkt u het aantal apparaten dat tegelijkertijd wordt gebruikt.
• Gebruik harken en bezems om afval los te maken voordat u gaat blazen. Maak in stoffige omstandigheden oppervlakken licht vochtig als er water beschikbaar is.
• Let op kinderen, huisdieren, open ramen of vers gewassen auto's en blaas afval veilig weg.
• Houd de bladblazer / stofzuiger vast met het handvat in uw dominante hand. (De juiste bedieningspositie wordt weergegeven in Fig. 13 en Fig. 14.)
• Gebruik elektrische apparatuur alleen op redelijke uren — niet vroeg in de ochtend of laat in de avond wanneer mensen gestoord kunnen worden. Houd u aan de tijden die in de plaatselijke verordeningen staan vermeld.
• Na het gebruik van blazers of andere apparatuur, OPRUIMEN! Gooi afval op de juiste manier weg.

ONDERHOUD

WAARSCHUWING:
Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.
WAARSCHUWING:
Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig letsel.
WAARSCHUWING:
Koppel voor inspectie, reiniging of onderhoud van de machine het netsnoer los en wacht tot alle bewegende delen tot stilstand zijn gekomen. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.
WAARSCHUWING:
Laat remvloeistoffen, benzine, producten op petroleum basis, penetrerende oliën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

OPSLAG

(1 MAAND OF LANGER)

• Verwijder alle vreemde materialen van de bladblazer/stofzuiger.
• Bewaar het binnenshuis op een plaats die buiten het bereik van kinderen is. Houd het uit de buurt van corrosieve stoffen zoals tuinpesticiden en dooizouten.

PROBLEEMOPLOSSING

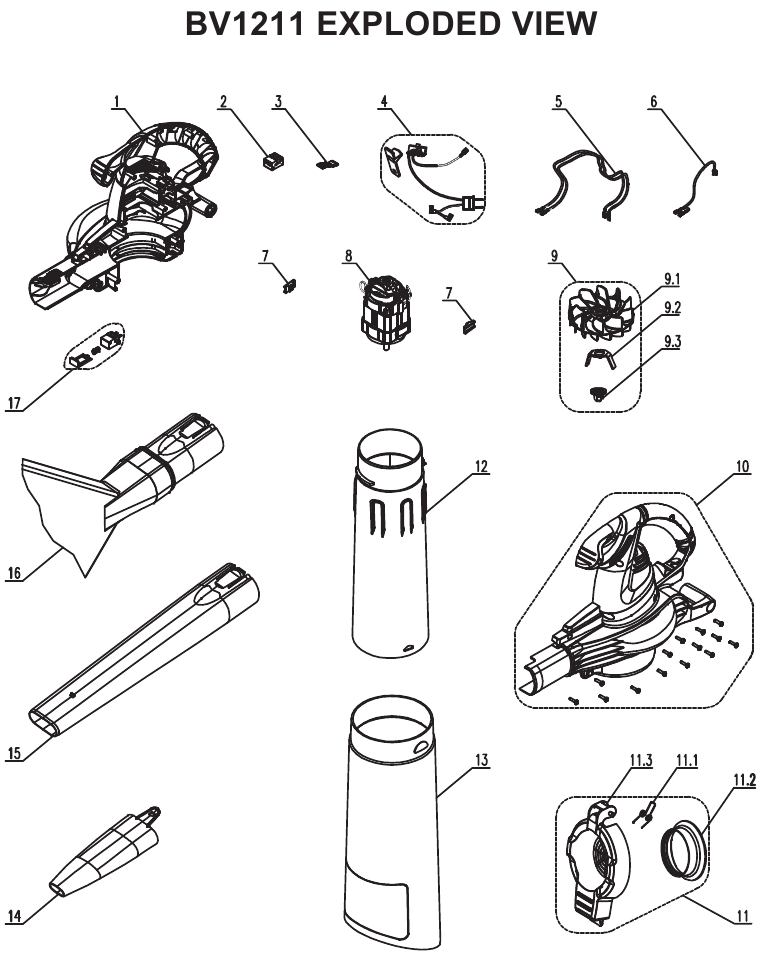

ONTPLOFTE TEKENING

ONDERDELENLIJST

BV1211 ONDERDELENLIJST

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:
LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig persoonlijk letsel.
LEES DEZE INSTRUCTIES VOOR HET GEBRUIK VAN DEZE BLADBLAZER/ZUIGER

• Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Om het risico op elektrische schok te verminderen, heeft dit gereedschap een gepolariseerde stekker (een blad is breder dan het andere) en vereist het gebruik van een gepolariseerd verlengsnoer. De stekker past maar op één manier in een gepolariseerd verlengsnoer. Als de stekker niet volledig in het verlengsnoer past, draai de stekker dan om. Als de stekker nog steeds niet past, gebruik dan een correct gepolariseerd verlengsnoer. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. Deze stekker past maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van de apparatuur, het verlengsnoercontact of de verlengsnoerstekker op geen enkele manier.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schok als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schok.
• Gebruik verlengsnoeren voor buitengebruik gemarkeerd met W-A, W, SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A of SJTOW-A. Deze snoeren zijn geschikt voor buitengebruik en verminderen het risico op elektrische schok.
• Laat kinderen nooit de apparatuur bedienen. Sta volwassenen nooit toe de apparatuur te bedienen zonder de juiste instructies.
• Draag een veiligheidsbril met zijschermen die is gemarkeerd om te voldoen aan ANSI Z87.1, evenals gehoorbescherming bij het gebruik van dit product.
• Gebruik altijd een gezichts- of stofmasker als de bediening stoffig is.
• Wees extra voorzichtig bij het schoonmaken op trappen.
• Laat het apparaat niet aangesloten. Trek de stekker uit het stopcontact wanneer het niet in gebruik is en voor onderhoud.
• Niet blootstellen aan regen, binnenshuis bewaren.
• Gebruik alleen zoals beschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
• Draag zware lange broeken, lange mouwen, laarzen en handschoenen. Vermijd losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen van de machine of de motor.
• Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Bedien de apparatuur niet op blote voeten of met sandalen of soortgelijk lichtgewicht schoeisel. Draag beschermend schoeisel dat uw voeten beschermt en uw grip op gladde oppervlakken verbetert.
• Niet gebruiken op treden, een ladder, een dak, een boom of een andere onstabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over de bladblazer in onverwachte situaties.
• Zet lang haar vast zodat het boven schouderhoogte is om verstrengeling in bewegende delen te voorkomen.
• Houd een stevige basis en evenwicht. Reik niet te ver. Te ver reiken kan leiden tot verlies van evenwicht.
• Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
• Niet laten gebruiken als speelgoed. Nauwlettend toezicht is noodzakelijk wanneer het wordt gebruikt door of in de buurt van kinderen.
• Vermijd onbedoeld starten. Zorg ervoor dat de aan/uit-schakelaar niet is ingeschakeld voordat u de stekker in het stopcontact steekt. Schakel de aan/uit-schakelaar uit voordat u de stekker uit het stopcontact haalt.
• Gebruik het gereedschap niet als de schakelaar het niet in- of uitschakelt. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Niet gebruiken met een beschadigde stekker. Als het gereedschap niet goed werkt of is gevallen, beschadigd, buiten is achtergelaten of in het water is gevallen, breng het dan terug naar een erkend servicecentrum.
• Laat het gereedschap niet achter wanneer het is aangesloten. Haal de stekker uit het stopcontact wanneer het niet in gebruik is, voor onderhoud en voor het opbergen van het gereedschap. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het gereedschap.
• Houd alle omstanders, kinderen en huisdieren op minstens 15 meter afstand.
• Gebruik dit apparaat niet als u moe, ziek, van streek bent of onder invloed bent van alcohol, drugs of medicijnen.
• Niet gebruiken bij slecht licht.
• Houd alle delen van uw lichaam uit de buurt van bewegende delen en alle hete oppervlakken van het apparaat.
• Steek geen voorwerpen in openingen. Niet gebruiken met een verstopte opening; houd openingen vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• Controleer het werkgebied voor elk gebruik. Verwijder alle voorwerpen zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt kunnen raken in de machine.
• Gebruik de bladblazer nooit in de buurt van branden, open haarden, hete as, barbecueroosters, enz., die brand kunnen veroorzaken.
• Niet trekken of dragen aan het snoer, het snoer als handvat gebruiken, een deur op een snoer sluiten of het snoer rond scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer rijden. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Hanteer de stekker of het apparaat niet met natte handen.
• Gebruik alleen identieke vervangingsonderdelen en accessoires van de fabrikant. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.
• Bij een dubbel geïsoleerd apparaat worden twee isolatiesystemen aangebracht in plaats van aarding. Er is geen aardingsvoorziening op een dubbel geïsoleerd apparaat, noch mag er een aardingsvoorziening aan het apparaat worden toegevoegd. Het onderhoud van een dubbel geïsoleerd apparaat vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel.
  Vervangingsonderdelen voor een dubbel geïsoleerd apparaat moeten identiek zijn aan de onderdelen die ze vervangen.
• Alleen voor huishoudelijk gebruik.

SPECIFIEKE VEILIGHEIDSREGELS

• Zorg ervoor dat uw verlengsnoer in goede staat is. Bij gebruik van een verlengsnoer, zorg ervoor dat u een snoer gebruikt dat zwaar genoeg is om de stroom te dragen die uw product zal trekken. Een draaddikte (A.W.G.) van minstens 14 wordt aanbevolen voor een verlengsnoer van 15 meter of minder. Gebruik in geval van twijfel de volgende zwaardere draaddikte. Hoe kleiner het draadnummer, hoe zwaarder het snoer. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting.
• Richt het blaasmondstuk niet in de richting van mensen of huisdieren.
• Plaats de bladblazer nooit op een oppervlak, behalve een hard, schoon oppervlak wanneer de motor draait. Grind, zand en ander vuil kunnen worden opgezogen door de luchtinlaat en naar de bediener of omstanders worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.
• Laat het apparaat nooit draaien zonder de juiste apparatuur bevestigd. Zorg er altijd voor dat de blaasbuizen zijn geïnstalleerd.
• Wanneer de bladblazer niet in gebruik is, moet deze binnenshuis worden opgeslagen op een droge, afgesloten plaats — buiten het bereik van kinderen.
• Onderhoud het gereedschap met zorg. Houd het ventilatorgebied schoon voor de beste en veiligste prestaties. Volg de instructies voor het juiste onderhoud.
• Probeer verstoppingen in het gereedschap niet te verwijderen zonder eerst de stekker uit het stopcontact te halen.
• Niet trekken of dragen aan het snoer, het snoer als handvat gebruiken of het snoer rond scherpe randen of hoeken trekken. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Om het risico op elektrische schok te verminderen, niet blootstellen aan regen, niet gebruiken op natte oppervlakken. Binnenshuis bewaren.
• Als het netsnoer is beschadigd, mag het alleen worden vervangen door de fabrikant of door een erkend servicecentrum om risico's te vermijden.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de bediening stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit elektrisch gereedschap mogelijk gebruiken. Als u dit elektrisch gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

ELEKTRISCHE INFORMATIE

DUBBELE ISOLATIE

Dubbele isolatie is een veiligheidsconcept bij elektrisch gereedschap, waardoor het gebruikelijke geaarde netsnoer met drie pinnen niet meer nodig is. Alle blootliggende metalen onderdelen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie. Dubbel geïsoleerd gereedschap hoeft niet te worden geaard.
WAARSCHUWING:
Het dubbel geïsoleerde systeem is bedoeld om de gebruiker te beschermen tegen schokken als gevolg van een onderbreking van de interne isolatie van het gereedschap. Neem alle normale veiligheidsmaatregelen in acht om elektrische schokken te voorkomen.
OPMERKING: Onderhoud aan een product met dubbele isolatie vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Voor service raden wij u aan het gereedschap terug te brengen naar uw dichtstbijzijnde erkende servicecentrum voor reparatie. Eis altijd dat originele fabrieksonderdelen worden gebruikt bij het onderhoud.

ELEKTRISCHE AANSLUITING

Dit product heeft een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding van 120 volt, alleen AC (normale huisstroom), 60 Hz. Gebruik dit product niet op gelijkstroom (DC). Een aanzienlijke spanningsval veroorzaakt een verlies van vermogen en de motor zal oververhit raken. Als uw product niet werkt wanneer het in een stopcontact is gestoken, controleer dan de voeding.

GFCI

Aardlekbeveiliging (Ground Fault Circuit Interrupter, GFCI) moet worden voorzien op de circuits of stopcontacten die voor het product worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-beveiliging en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.

RICHTLIJNEN VOOR HET GEBRUIK VAN VERLENGKABELS

GEBRUIK DE JUISTE VERLENGKABEL. Zorg ervoor dat uw verlengkabel in goede staat is. Wanneer u een verlengkabel gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product verbruikt. Een te kleine kabel veroorzaakt oververhitting. De onderstaande tabel toont de juiste maat die u moet gebruiken, afhankelijk van de kabellengte en het ampèrevermogen op het typeplaatje. Gebruik in geval van twijfel de volgende zwaardere maat. Hoe kleiner het nummer, hoe zwaarder de kabel.

Minimale dikte voor verlengkabels (AWG)
(bij gebruik van alleen 120 V)

Zorg ervoor dat uw verlengkabel correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigde verlengkabel altijd of laat deze repareren door een gekwalificeerd persoon voordat u deze gebruikt.
Houd verlengkabels uit de buurt van scherpe voorwerpen, extreme hitte en vochtige of natte plaatsen.
Gebruik een afzonderlijk elektrisch circuit voor uw gereedschap. Dit circuit moet een draad van minimaal 12 gauge bevatten en moet worden beschermd met een 15 A trage zekering. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de OFF (UIT) positie staat en dat de elektrische stroom identiek is aan die op het typeplaatje van de motor staat. Werken met een lagere spanning beschadigt de motor.
WAARSCHUWING:
HOEWEL DIT GEREEDSCHAP DUBBEL GEÏSOLEERD IS, MOETEN DE VERLENGKABEL EN HET STOPCONTACT NOG STEEDS GEAARD ZIJN TIJDENS GEBRUIK OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.
WAARSCHUWING:
Controleer verlengkabels voor elk gebruik. Vervang ze onmiddellijk als ze beschadigd zijn.
Gebruik het product nooit met een beschadigd snoer, omdat het aanraken van het beschadigde gebied een elektrische schok kan veroorzaken die kan leiden tot ernstig letsel.
