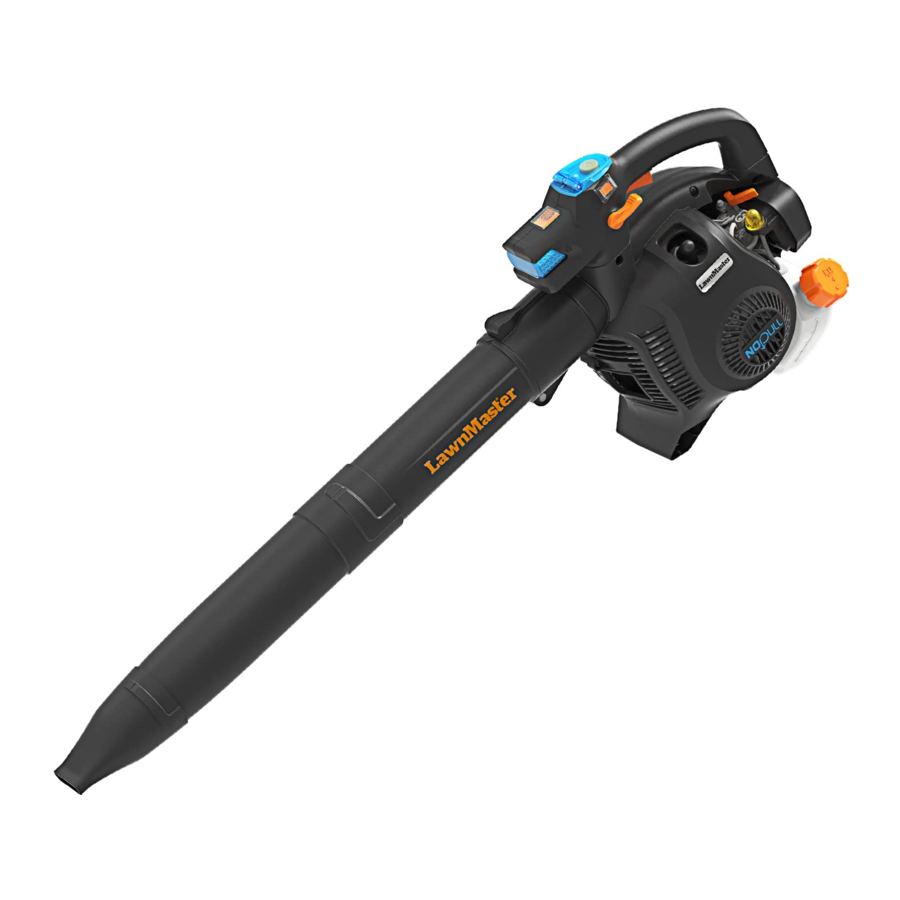

LawnMaster NPTBL26A - Leaf Blower Handleiding

LET OP: Gebruik uitsluitend loodvrije benzine met een ethanolgehalte van maximaal 10%. Gebruik geen E15- of E85-brandstof in deze blazer. Dit is in strijd met de federale wetgeving, beschadigt de blazer en maakt uw garantie ongeldig.

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
V	Volt	Voltage
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
hrs	Uren	Tijd
/min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut
no	Nullasttoerental	Nullasttoerental
	Wisselstroom	Soort stroom
	Gelijkstroom	Soort of kenmerk van stroom
	Lithium-ion batterij recycling	Geeft aan dat dit gereedschap voldoet aan de vereisten van het recyclingprogramma voor lithium-ionbatterijen.
	Veiligheidswaarschuwing	Voorzorgsmaatregel die uw veiligheid betreft.
	Lees de handleiding van de bediener	U moet de bedieningsinstructies zorgvuldig lezen.
	Oog- en gehoorbescherming	Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming bij het bedienen van deze apparatuur.
	Benzine en smeermiddel	Gebruik loodvrije benzine die bedoeld is voor gebruik in motorvoertuigen met een octaangetal van 87 [(R + M) / 2] of hoger. Dit product wordt aangedreven door een 2-taktmotor en vereist het vooraf mengen van benzine en 2-taktsmeermiddel.
	Heet oppervlak	Let op dat u niet in contact komt met een heet oppervlak.
	Waarschuwing; Ontvlambaar materiaal	Let op dat u geen brand veroorzaakt door het ontsteken van ontvlambaar materiaal.
	Chokeklep	Geef de "RUN" (LOPEN) en "CHOKE" (VERSTIKKING) stand van de chokeklep aan.
START	Start	Druk op de startknop.
	Geluidsniveau	Geluidsniveau van het apparaat op 15 m afstand.
	Uit de buurt van water houden	Gooi batterijen niet in rivieren of dompel ze onder in water.
	Uit de buurt van vuur houden	Gooi batterijen niet in vuur. Ze zullen exploderen of lekken en letsel veroorzaken.
	Hitte waarschuwing	Stel batterijen niet bloot aan hitte boven 60°C.
	Recyclesymbool	Dit product maakt gebruik van lithium-ionbatterijen. Lokale, provinciale of federale wetten kunnen het verbieden batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SYMBOOL	BETEKENIS
	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die materiële schade tot gevolg kan hebben.

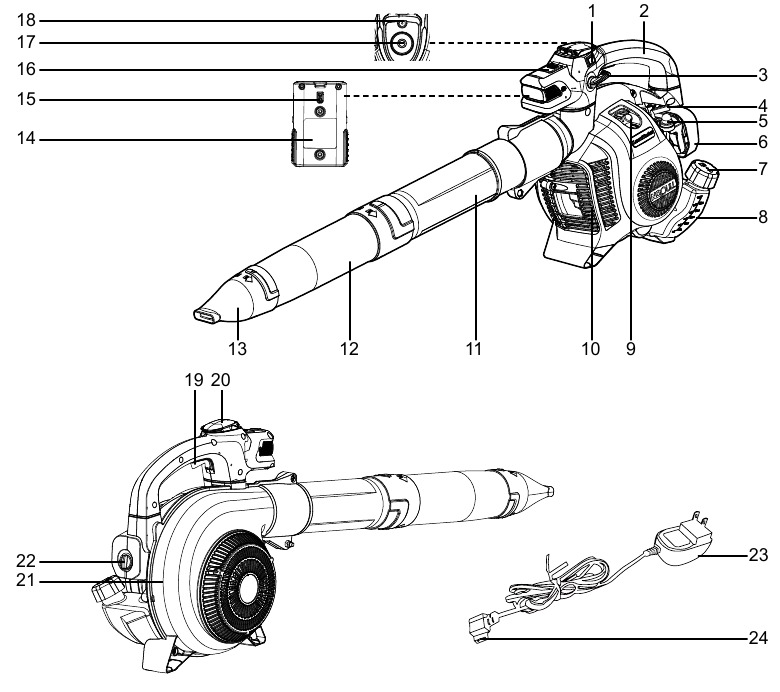

KEN UW BLAZER

Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het product en in deze handleiding van de bediener begrijpt, evenals kennis van het project dat u wilt uitvoeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsregels.

Componenten

1. Stop Switch (Stop Schakelaar)
2. Handle (Handvat)
3. Cruise Control Lever (Cruise Control Hendel)
4. Choke Lever (Chokeklep Hendel)
5. Primer Bulb (Primer Bol)
6. Air Filter Cover (Luchtfilter Deksel)
7. Fuel Tank Cap (Brandstoftank Dop)
8. Fuel Tank (Brandstoftank)

9. Spark Plug Cap (Bougie Dop)
10. Muffler with Spark Arrestor (Uitlaatdemper met Vonkenvanger)
11. Rear Blower Tube (Achterste Blaaspijp)
12. Front Blower Tube (Voorste Blaaspijp)
13. Concentrator Nozzle (Concentrator Mondstuk)
14. Battery Pack (Accupack)
15. Charging Port (Oplaadpoort)
16. Battery Release Button (Batterij Ontgrendelingsknop)

17. Start Button (Startknop)
18. Battery Indicator (Batterij Indicator)
19. Throttle Lever (Gashendel)
20. Start Button Cover (Startknop Afdekking)
21. Engine Housing (Motorhuis)
22. Air Filter Knob (Luchtfilter Knop)
23. Charger (Oplader)
24. Charging Connector (Oplaad Connector)

MONTAGE

Dit product vereist montage.

• Haal het product en eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, retourneer het product dan naar de plaats van aankoop en ruil het om voor een nieuw exemplaar of bel het servicecentrum.

PAKLIJST

(1) Blower (Blazer)
(1) Front Blower Tube (Voorste Blaaspijp)
(1) Rear Blower Tube (Achterste Blaaspijp)
(1) Concentrator Nozzle (Concentrator Mondstuk)
(1) Operator's Manual (Handleiding van de bediener)
(1) 7.2V Lithium-Ion 2.0Ah Battery Pack (Accupack)
(1) Battery Charger (Batterij Oplader)
(1) Spanner (Moersleutel)
(1) Socket Wrench (Dopsleutel)

Gebruik dit product niet als er onderdelen beschadigd zijn of ontbreken voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Om accidenteel starten te voorkomen dat ernstig persoonlijk letsel kan veroorzaken, dient u altijd de batterij uit het product te verwijderen bij het monteren van onderdelen.

DE BLAASPIJPEN MONTEREN

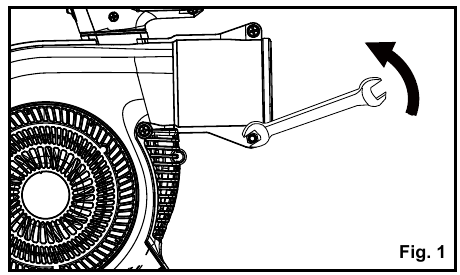

• De moer op de schroef die de voorste opening op de blazer vasthoudt, moet voldoende los zitten om de blaaspijp in de voorste opening op de blazer te kunnen steken. Draai de moer tegen de klok in met de meegeleverde moersleutel om deze los te maken (Fig. 1).

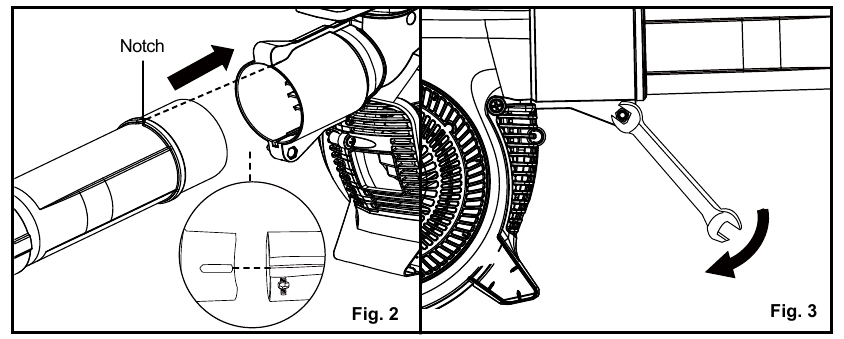

• Steek de achterste blaaspijp in de voorste opening op de blazer. Let erop dat de inkeping op de blaaspijp in het midden van het bovenste deel van de voorste opening uitlijnt. Zorg ervoor dat het verhoogde lipje op het onderste deel van de blaaspijp uitlijnt met de sleuf op het onderste deel van de voorste opening. Plaats de achterste blaaspijp op zijn plaats en draai de moer vast met de moersleutel (Fig. 2 & 3).


• Installeer het breedste uiteinde van de voorste blaaspijp op de achterste blaaspijp. Lijn de indexlipjes uit met de indexkanalen van de juiste maat; draai eenmaal bereikt met de klok mee om op zijn plaats te vergrendelen (Fig. 4).

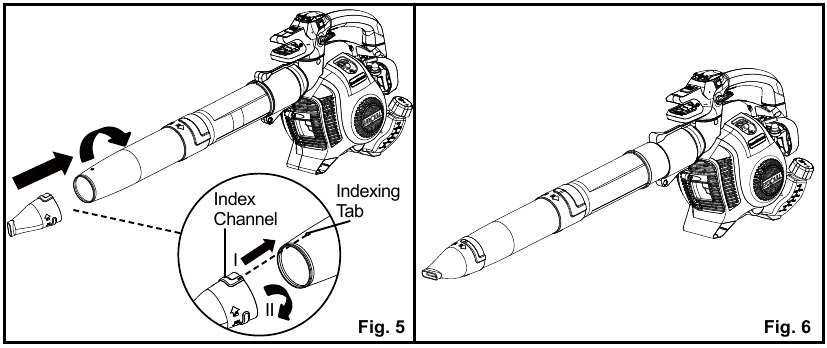

• Installeer het concentratormondstuk op de voorste blaaspijp. Lijn de indexlipjes uit met de indexkanalen van de juiste maat; draai eenmaal bereikt met de klok mee om op zijn plaats te vergrendelen. Zorg ervoor dat de blaaspijpen en het concentratormondstuk stevig op hun plaats zijn gemonteerd. (Fig. 5 & 6).


OPMERKING: Het concentratormondstuk is optioneel. Monteer het wanneer een hoge luchtsnelheid vereist is.

• Om het concentratormondstuk en de voorste blaaspijp te verwijderen, draait u het concentratormondstuk en de voorste blaaspijp tegen de klok in om ze te ontgrendelen en te verwijderen.
• Om de achterste blaaspijp te verwijderen, maakt u de moer los en verwijdert u de achterste blaaspijp uit de voorste opening op de blazer.

HET ACCUPACK INSTALLEREN EN VERWIJDEREN

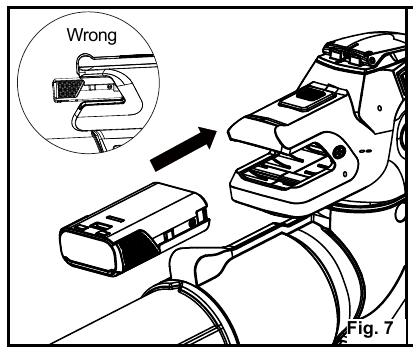

Om het accupack te installeren:

• Lijn het accupack uit met de accusleuf.
• Steek het accupack in de accusleuf totdat het accupack op zijn plaats vastklikt. Zorg ervoor dat de batterij in de juiste richting is geplaatst (Fig. 7).

• Gebruik geen kracht bij het plaatsen van het accupack. Het moet in positie schuiven en "klikken".

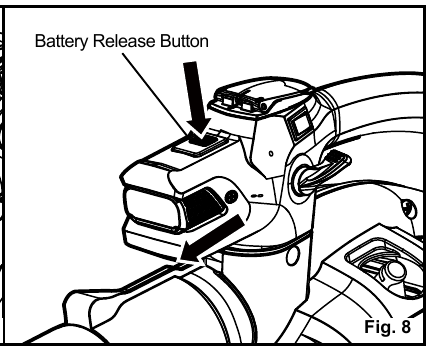

Om het accupack te verwijderen:

• Zoek de batterij ontgrendelingsknop, druk op de knop en houd deze omhoog (Fig. 8).
• Schuif het accupack van de accusleuf.

ACCUPACK EN OPLADER

ACCU OPLADEN

• Uitsluitend gebruiken met 8.4V LawnMaster ® YLS0042-T084045 acculader. De meegeleverde acculader is specifiek ontworpen voor de lithium-ionaccu die in dit gereedschap wordt gebruikt.
• Controleer de voedingsspanning! Acculaders werken op 100-240V AC.
• Laad de accu op tussen 40°F (4°C) en 100°F (38°C) om een optimale levensduur van de accu te garanderen.
• Bescherm de accu tegen hitte, continue blootstelling aan de zon en houd hem uit de buurt van straling of andere warmtebronnen. Laat de accu niet langdurig in direct zonlicht in het gereedschap liggen.
• De accu wordt ongeladen geleverd. Laad de accu volledig op voordat u het gereedschap voor de eerste keer gebruikt. De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van de oplaadprocedure heeft geen invloed op de accu.

LED'S OPLADER

• Als de accu niet op de lader is aangesloten, geeft een continu groen ledlampje aan dat de stekker in een stopcontact zit en dat de acculader klaar is voor gebruik.
• Charging (Opladen): een continu rood ledlampje op de lader geeft aan dat de accu normaal oplaadt.
• Charged (Opgeladen): een continu groen ledlampje op de lader geeft aan dat de accu klaar is voor gebruik.

• Na continue of herhaalde laadcycli zonder onderbreking kan de lader warm worden. Dit is normaal en duidt niet op een technisch defect van de acculader.

HET ACCUPACK OPLADEN

Als een onderdeel van de oplader ontbreekt of beschadigd is, gebruik hem dan niet! Vervang de lader door een nieuwe. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig letsel. Controleer de spanning! De spanning moet overeenkomen met de informatie op het typeplaatje.

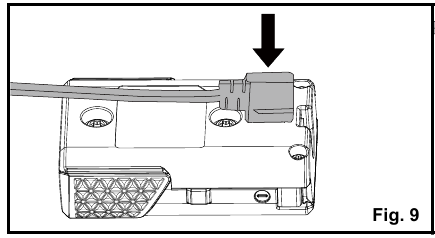

• Steek de laadconnector in de laadpoort op de accu (Fig. 9).

• Sluit de lader aan op de voeding.
• Neem voldoende laadtijd in acht (zie Specificaties) en koppel vervolgens de lader los van de voeding.

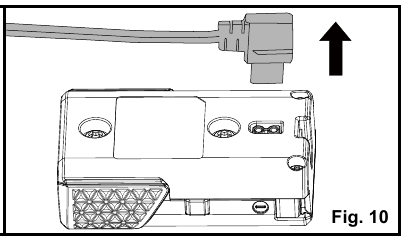

• Verwijder de laadconnector uit de laadpoort (Fig. 10).


NOTE (OPMERKING): Het is normaal dat het accupack en de lader warm (maar niet heet) worden tijdens het laadproces. Als de accu niet goed oplaadt, controleer dan of het stopcontact werkt. Laad de accu altijd op voor opslag!

WERKING

Laat niet toe dat bekendheid met producten u onvoorzichtig maakt. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met zijschilden die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met hoofdbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden gegooid en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant of verkoper van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires die niet worden aanbevolen kan leiden tot ernstig persoonlijk letsel. Inspecteer vóór elk gebruik het gehele product op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen stevig vast en gebruik dit product niet totdat alle ontbrekende of beschadigde onderdelen zijn vervangen.

OMGAAN MET BRANDSTOF

De brandstof is ZEER brandbaar. Wees uiterst voorzichtig bij het mengen, opslaan of hanteren, anders kan ernstig persoonlijk letsel het gevolg zijn.

• Meng en bewaar in een container die is goedgekeurd voor het opslaan van brandstof.
• NIET roken tijdens het hanteren van brandstof of in de buurt van brandstof.
• Laat GEEN vlammen of vonken in de buurt van de brandstof komen.
• Handhaaf de druk in de brandstoftank; draai de brandstoftankdop altijd langzaam los, zodat de druk gelijk kan worden. NOOIT een blazer bijtanken als de motor HEET is of DRAAIT!
• Vul brandstoftanks NIET binnenshuis. Vul brandstoftanks ALTIJD buitenshuis boven kale grond.
• Vul de brandstoftank NIET te vol en ruim gemorste vloeistoffen onmiddellijk op.
• Draai de brandstoftankdop goed vast en sluit de brandstofcontainer na het tanken.
• Controleer op brandstoflekkage. Als er brandstoflekkage aanwezig is, verwijder dan de batterij en gebruik de blazer niet totdat de lekkage is gerepareerd.
• Verplaats u minstens 3 meter (10 ft.) van de tanklocatie voordat u de motor start.

BRANDSTOFMENGSEL

Deze blazer wordt aangedreven door een 2-taktmotor; de gebruiker moet voorgemengde benzine en 2-takt smeermiddel gebruiken. Bereid een mengsel van loodvrije benzine en 2-taktmotorsmeermiddel in een schone container die is goedgekeurd voor het opslaan van benzine. Bereid alleen hoeveelheden die binnen enkele dagen kunnen worden opgebruikt. Bereid GEEN hoeveelheden die langer dan 30 dagen moeten worden bewaard.

Aanbevolen brandstof

Deze motor is gecertificeerd om te werken op loodvrije benzine die is bedoeld voor gebruik in de auto. De Amerikaanse EPA-voorschriften maken het illegaal om benzine met een ethanolgehalte van meer dan 10% te gebruiken in apparatuur voor buitengebruik, zoals uw LawnMaster ®-apparatuur, en dit kan uw LawnMaster ® Beperkte Garantie ongeldig maken.

Als de juiste voorzorgsmaatregelen worden genomen, kan benzine met een ethanolgehalte van 10% echter veilig worden gebruikt in uw LawnMaster ®-producten.
Een groot deel van de benzine die in de Verenigde Staten wordt verkocht, bevat ethanol. Het maximale ethanolgehalte dat wettelijk is toegestaan voor gebruik in apparatuur voor buitengebruik, is beperkt tot 10% (E10). De meeste kleine motoren voor apparatuur zijn ontworpen om niet meer dan een benzineblend van 10% ethanol te gebruiken. Als u niet zeker bent van het ethanolgehalte in de benzine die u koopt, vraag het dan aan de verkoper. Als ze het niet zeker weten, koop dan uw brandstof bij een andere verkoper die benzine aanbiedt met niet meer dan 10% ethanol.

OPMERKING: We raden u aan om een hoogwaardig synthetisch 2-taktsmeermiddel te gebruiken in dit product. Aanbevolen specificatie: JASO-FC of hoger. Meng met 95 ml (3,2 oz.) per gallon (VS). Gebruik geen autosmeermiddel of 2-takt buitenboordsmeermiddel.

Benzine-smeermiddel Mengsel - Verhouding 40: 1
	BENZINE	SMEERMIDDEL
	1,0 gal. (VS) (3,8 liter)	95 ml (3,2 oz.)
	2,5 gal. (VS) (9,5 liter)	236 ml (8,0 oz.)

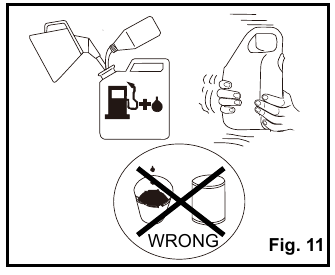

Mengtips

• Begin altijd met het vullen van een goedgekeurde brandstofcontainer met de helft van de benodigde hoeveelheid benzine.
• Voeg vervolgens de volledige hoeveelheid 2-taktsmeermiddel toe. Sluit de container en schud om het smeermiddel met de benzine te mengen.
• Voeg de resterende hoeveelheid benzine toe, sluit de brandstofcontainer en schud opnieuw.
• Zorg ervoor dat de brandstof goed is gemengd door de container te schudden voordat u de brandstoftank vult (Fig. 11).

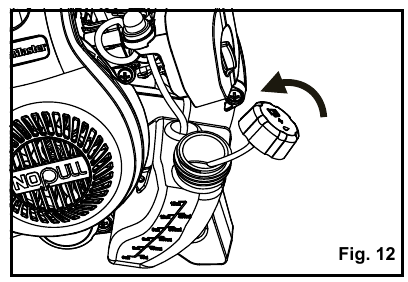

DE BRANDSTOFTANK VULLEN

LET OP: Schud de brandstofcontainer ALTIJD grondig voor elk gebruik om ervoor te zorgen dat de brandstof volledig is gemengd.

• Plaats het gereedschap op een vlakke, horizontale ondergrond buitenshuis.
• Maak het gebied rond de brandstoftank en dop schoon om vervuiling te voorkomen.
• Draai de brandstoftankdop los door deze tegen de klok in te draaien en te verwijderen (Fig. 12).


• Giet de brandstof voorzichtig in de brandstoftank en vermijd morsen.
• Laat de brandstoftank NIET onverzegeld achter terwijl deze brandstof bevat. Plaats de dop onmiddellijk terug na het vullen en inspecteren van de tank. Controleer of de dop goed is afgesloten en veeg eventuele gemorste vloeistoffen schoon.

LET OP: Het is normaal dat een nieuwe motor na het eerste gebruik rook afgeeft.

De werking van dit gereedschap vereist benzine, een extreem brandbare vloeistof. Schakel altijd de motor uit en laat hem volledig afkoelen voordat u gaat tanken. Verwijder nooit de brandstoftankdop en voeg nooit brandstof toe aan het gereedschap terwijl het draait of de motor nog heet is. Zorg ervoor dat u het gereedschap buitenshuis op een vlakke, horizontale ondergrond tankt. Plaats na het tanken onmiddellijk de brandstoftankdop terug en draai deze goed vast. Vul de brandstoftank NIET op de werkplek; het tanken moet plaatsvinden op minstens 3 meter afstand van de plaats waar de gebruiker van plan is de motor te starten. Houd het gereedschap uit de buurt van rook, open vuur en vonken! Het niet opvolgen van deze instructies kan leiden tot een explosie, brand en ernstig persoonlijk letsel.

DE BLAZER STARTEN EN STOPPEN

Voor een koude start:

• Zorg ervoor dat de batterij stevig op zijn plaats zit.
• Plaats de blazer op een vlakke ondergrond buitenshuis.
• Druk 5 keer op de primerknop.

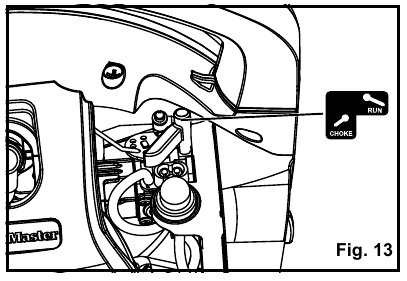

• Draai de chokehendel naar de CHOKE (VERSTIKKING) stand (Fig. 13).

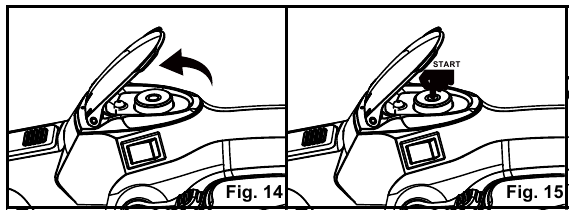

• Til de startknopafdekking op en druk op de startknop totdat de motor start (Fig. 14 & 15).

  Activeer vervolgens de gashendel om de blazer te starten (Fig. 16). De chokehendel schakelt automatisch over naar de RUN (DRAAIEN) stand.


OPMERKING: Als de motor niet start, herhaalt u stap 5 totdat de motor start.

• Als de blazer niet start, raadpleeg dan het gedeelte Probleemoplossing in de handleiding.

OPMERKING: Deze 2-taktblazer is uitgerust met een automatische choke reset. De gebruiker moet de chokehendel naar de CHOKE (VERSTIKKING) stand schakelen voor een koude start. Zodra de gashendel wordt geactiveerd, schakelt de chokehendel automatisch over naar de RUN (DRAAIEN) stand.

OPMERKING: Nadat de motor start en draait, laat u de gashendel los en laat u de blazer enkele minuten stationair opwarmen.

Voor een warme start:

• Zorg ervoor dat de batterij stevig op zijn plaats zit.

• Plaats de blazer op een vlakke ondergrond buitenshuis.
• Druk 5 keer op de primerknop.
• Zorg ervoor dat de chokehendel in de RUN (DRAAIEN) stand staat.
• Til de startknopafdekking op en druk op de startknop totdat de motor start. Activeer vervolgens de gashendel om de blazer te starten.

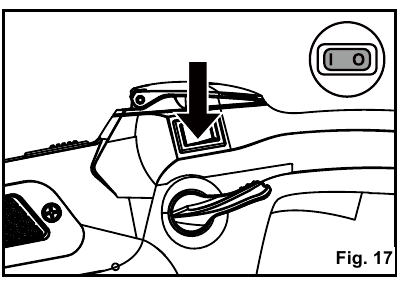

Om de blazer te stoppen: Druk op de STOP (STOPPEN) schakelaar naar de stop positie "O" totdat de blazer stopt (Fig. 17).

BATTERIJ-INDICATOR

Een batterij-indicator bevindt zich boven de startknop en kan worden gebruikt om de batterijstatus aan te geven (Fig. 18).

Wanneer u op de startknop drukt om de motor te starten, geeft een groen lampje aan dat de batterij volledig is opgeladen; een rood lampje geeft aan dat de batterij moet worden opgeladen.

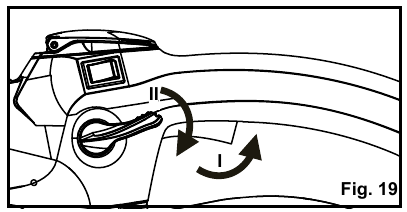

CRUISE CONTROL HENDEL

De cruise control hendel kan worden gebruikt om de blazer te bedienen zonder de gashendel vast te houden.

• Om in te schakelen, bedient u de gashendel naar de geschikte snelheidspositie om te blazen en drukt u vervolgens op de cruise control hendel (Fig. 19).

• Om los te laten, tilt u de cruise control hendel omhoog.

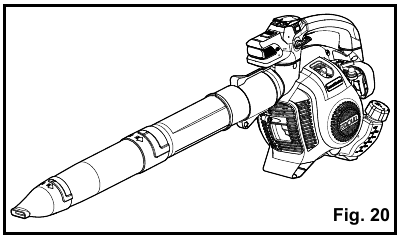

HET CONCENTRATORMONDSTUK GEBRUIKEN

Gebruik het concentratormondstuk wanneer een hoge luchtsnelheid vereist is (Fig. 20).

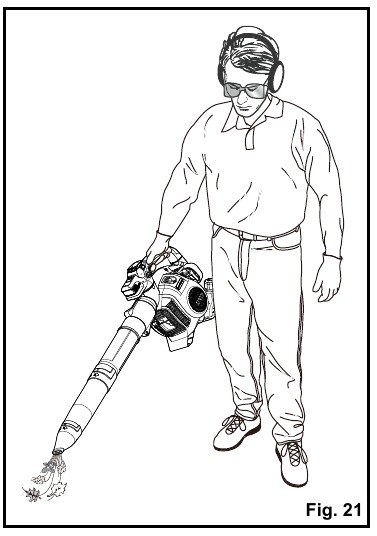

DE BLAZER GEBRUIKEN

Laat de blazer nooit draaien zonder dat de blaasbuizen zijn geïnstalleerd. Het gebruik van een onjuist gemonteerde blazer kan leiden tot ernstig persoonlijk letsel.

Houd de blazer altijd uit de buurt van uw lichaam tijdens het gebruik en houd afstand tussen uw lichaam en het product. De kant van de geluiddemper van de blazer moet van uw lichaam af gericht zijn. Elk contact met de behuizing kan leiden tot brandwonden en/of ander ernstig persoonlijk letsel.

Plaats de blazer nooit bovenop of in de buurt van los afval of grind. Afval kan in de inlaatopening van de blazer worden gezogen, wat kan leiden tot mogelijke schade aan het apparaat en ernstig persoonlijk letsel.

• Start de blazer. Raadpleeg het gedeelte De blazer starten en stoppen in deze handleiding.
• Houd de blazer stevig met één hand vast. Zorg ervoor dat de luchtstroom dicht bij de grond kan werken (Fig. 21).

• Blaas afval of grasmaaisel van opritten, trottoirs, patio's, enz.
• Verzamel grasmaaisel of bladeren in stapels. Blaas afval uit hoeken, rond voegen en tussen stenen.

ONDERHOUD

Normaal onderhoud, vervanging of reparatie van emissiecontrole-apparaten en -systemen mag worden uitgevoerd door een erkend servicecentrum of een gekwalificeerd persoon die identieke onderdelen gebruikt. Garantiereparaties moeten worden uitgevoerd door een erkend servicecentrum; neem contact op met uw servicedealer voor hulp of met de klantenservice (gratis nummer 866-384-8432).

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

Voordat u de machine inspecteert, reinigt of onderhoudt, schakelt u de motor uit, wacht u tot alle bewegende delen tot stilstand zijn gekomen en verwijdert u het batterijpakket. Wacht tot de oppervlakken zijn afgekoeld. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of materiële schade.

LET OP: Inspecteer het gereedschap af en toe op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Gebruik dit gereedschap niet als er onderdelen beschadigd zijn of ontbreken. Zet alle bevestigingsmiddelen en doppen vast voordat u het gereedschap gebruikt. Neem contact op met uw servicedealer voor hulp of met de klantenservice (gratis nummer 866-384-8432).

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone, droge doeken om vuil, stof, olie, vet, enz. te verwijderen.

Houd alle veiligheidsvoorzieningen, luchtopeningen en de motorbehuizing vrij van vuil en stof. Reinig de ventilatieopening in uw blazer regelmatig met een zachte borstel of een droge doek.

Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

BATTERIJ ONDERHOUD

• Bewaar de batterij volledig opgeladen.
• Laad de batterij op wanneer er een merkbare vermindering van de blaaskracht is. Zorg ervoor dat de batterij niet volledig ontladen raakt.
• Zodra de batterij volledig is opgeladen, verwijdert u de batterij uit de oplader en koppelt u de oplader los van het stopcontact.
• Bewaar de batterij niet op het gereedschap of op de oplader.
• Laad de batterij op bij een temperatuur tussen 4°C (40°F) en 38°C (100°F). Als de batterij heet is, laat u deze afkoelen voordat u hem oplaadt.

De batterij 30 dagen of langer opslaan:
Als de lithium-ionbatterij 30 dagen of langer wordt opgeslagen, bewaar de batterij dan op een plaats waar de temperatuur niet hoger is dan 26°C (80°F) en waar geen vocht is.

• Bewaar de batterij in een toestand van 30%-50% opgeladen.
• Laad de batterij elke zes maanden volledig op.
• De buitenkant van de batterij kan worden gereinigd met een doek of een zachte, niet-metalen borstel.

ONDERHOUD VAN DE OPLADER

• Houd de oplader schoon en vrij van vuil. Laat geen vreemd materiaal in de uitsparing of op de contacten komen. Veeg af met een droge doek. Gebruik geen oplosmiddelen, water of plaats de oplader in natte omstandigheden.
• Koppel de oplader altijd los wanneer de batterij niet in de oplader is geplaatst.
• Bewaar de oplader op normale kamertemperatuur. Bewaar hem niet in extreme hitte. Niet in direct zonlicht gebruiken.
• Koppel de oplader los van het stopcontact wanneer deze niet in gebruik is en zodra de batterij volledig is opgeladen.

DE UITLAATPOORT, DEMPER EN VONKENVANGER REINIGEN

LET OP: De vonkenvanger op dit product is niet geëvalueerd door de USDA Forest Service en kan niet worden gebruikt op Amerikaanse bosgronden. Bovendien moeten productgebruikers voldoen aan de federale, staats- en lokale voorschriften voor brandpreventie. Neem contact op met de juiste instanties. Neem contact op met de klantenservice of uw erkende servicecentrum om een vervangende vonkenvanger te kopen. Als de blazer minder efficiënt of krachtig lijkt, kan dit te wijten zijn aan de ophoping van koolstofafzettingen rond de uitlaatpoort. Dit kan gebeuren afhankelijk van het type brandstof dat wordt gebruikt, het type en de hoeveelheid smeermiddel dat wordt gebruikt of de bedrijfsomstandigheden. Om de prestaties te herstellen, brengt u de blazer naar een erkend servicecentrum of een gekwalificeerd persoon om de blokkade te verwijderen.
De vonkenvanger moet elke 50 uur of jaarlijks worden gereinigd of vervangen om een goede werking van uw product te garanderen. Vonkenvangers kunnen zich op verschillende plaatsen bevinden, afhankelijk van het gekochte model. Neem contact op met uw dichtstbijzijnde servicedealer voor de locatie van de vonkenvanger voor uw model.

HET LUCHTFILTER REINIGEN

Houd het luchtfilter schoon voor goede prestaties en een lange levensduur.

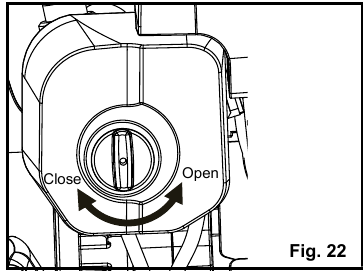

• Draai de luchtfilterknop tegen de klok in en trek de luchtfilterafdekking voorzichtig eraf (Fig. 22).

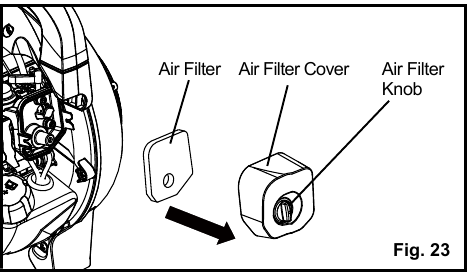

• Verwijder het luchtfilter (Fig. 23).


OPMERKING: Inspecteer het filter op schade en vervang het indien nodig door een nieuw filter.

• Reinig het schuimfilter met warm zeepsop en spoel het af. Laat het filter aan de lucht drogen.

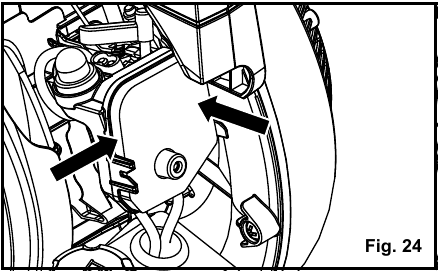

• Plaats het luchtfilter terug en zorg ervoor dat het goed op de basis zit. Door het filter correct te installeren, wordt de kans op motorslijtage veroorzaakt door vuil dat de motor binnendringt, verkleind (Fig. 24).

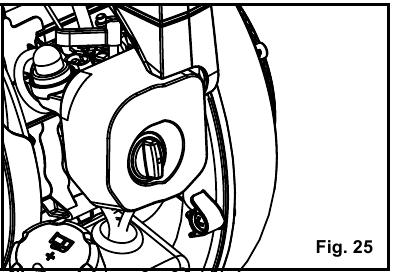

• Plaats de luchtfilterafdekking terug en zorg ervoor dat het luchtfilter volledig bedekt is (Fig. 25).

• Draai de luchtfilterknop met de klok mee om de luchtfilterafdekking vast te zetten.

BRANDSTOFTANKDOP, TANK EN LEIDINGEN

Brandstof is ZEER brandbaar. Wees zeer voorzichtig en gebruik zorg bij het mengen, opslaan of hanteren. Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel.

Controleer op brandstoflekken. Gebruik de blazer niet in de buurt van een lek, omdat dit brandgevaar oplevert. Losse of beschadigde tankdoppen of lekkende tanks moeten onmiddellijk worden vervangen. Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel.

Gebruik een schone doek om los vuil rond de brandstoftankdop te verwijderen en de brandstoftank te legen. De brandstoftankdop bevat een terugslagklep. Als de prestaties verbeteren wanneer de brandstoftankdop wordt losgedraaid, kan de terugslagklep defect zijn. Vervang de brandstoftankdop indien nodig. Een verstopt brandstoffilter veroorzaakt slechte motorprestaties. Vervang het brandstoffilter indien nodig, omdat het een niet-onderhoudbaar onderdeel is. Neem contact op met uw dichtstbijzijnde servicecentrum om dit brandstoffilter te vervangen.

VERVANGING VAN DE BOUWKERTS

De bougie voor deze motor kan worden vervangen door een identieke of gelijkwaardige bougie zoals meegeleverd met het gereedschap. De bougieafstand moet worden ingesteld op 0,65 mm (0,026 inch). Vervang jaarlijks door een aanbevolen of gelijkwaardig vervangend onderdeel.

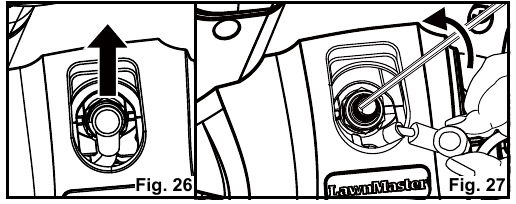

• Verwijder de bougiedop. Bedek de bougie volledig met de meegeleverde dopsleutel. Draai de sleutel tegen de klok in om de bougie te verwijderen (Fig. 26 & 27).
• Controleer de bougie op vervuiling, versleten en afgeronde midden elektrode. Reinig de bougie of vervang deze door een nieuwe. Gebruik GEEN blazer om schoon te maken, omdat de beweging van vuil de motor kan beschadigen.

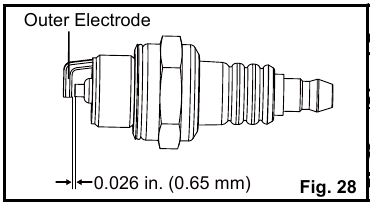

• Stel de bougieafstand in door de buitenste elektrode te buigen (Fig. 28).

• Installeer de gereinigde of nieuwe bougie opnieuw door deze met de klok mee op zijn plaats te draaien (Fig. 29).


• Plaats de bougiedop terug op zijn plaats.

LET OP: Wees voorzichtig dat u de bougie niet kruislings vastdraait. Kruislings vastdraaien zal het product ernstig beschadigen.

OPSLAG

Reinig de blazer van vuil en bewaar hem binnenshuis in een droge, goed geventileerde ruimte die ontoegankelijk is voor kinderen. Verwijderd houden van corrosieve middelen zoals tuingrondstoffen en ontdooizouten. Houd u aan alle ISO- en lokale voorschriften voor de veilige opslag en behandeling van benzine.

Opslag gedurende 30 dagen of langer:
Tap alle brandstof uit de tank in een container die is goedgekeurd voor het opslaan van benzine. Druk 3 - 4 keer op de primerbol om de resterende brandstof uit de carburateur te verwijderen. Laat de motor draaien totdat hij stopt.

MOTORWERKING OP GROTE HOOGTE

In eerste instantie is uw motor geconfigureerd voor gebruik onder 2000 ft. hoogte. Als de blazer boven 2000 ft. hoogte wordt gebruikt, moet de motor dienovereenkomstig worden geconfigureerd. Het bedienen van de motor met de verkeerde motorconfiguratie op een bepaalde hoogte kan de uitstoot verhogen, het brandstofverbruik verminderen, de prestaties verminderen en onherstelbare schade veroorzaken. Motoren die zijn geconfigureerd voor gebruik op grote hoogte, moeten opnieuw worden geconfigureerd voor gebruik in standaard hoogteomstandigheden. Uw erkende servicecentrum moet ervoor zorgen dat uw motor correct is geconfigureerd voor uw locatie.

DIT PRODUCT IS GEFABRICEERD MET EEN KATALYSATOR DEMPER
Gefeliciteerd! U heeft een investering gedaan in de bescherming van het milieu. Raadpleeg het onderstaande onderhoudsgedeelte om het oorspronkelijke emissieniveau van dit product te behouden.

ONDERHOUDSSCHEMA

* LET OP: HET GEBRUIK VAN ANDERE EMISSIEBESTRIJDINGSCOMPONENTEN DAN DIE WELKE ZIJN ONTWORPEN VOOR DIT APPARAAT IS EEN SCHENDING VAN DE FEDERALE WETGEVING.

PROBLEEMOPLOSSING

Als uw bladblazer niet naar behoren lijkt te werken, volg dan de onderstaande instructies. Als dit het probleem niet oplost, neem dan contact op met uw plaatselijke reparateur.

Voordat u verdergaat, schakelt u de motor uit, wacht u tot alle bewegende delen stilstaan en verwijdert u het accupakket. Wacht tot de oppervlakken zijn afgekoeld. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of materiële schade.

UITGEBREIDE WEERGAVE

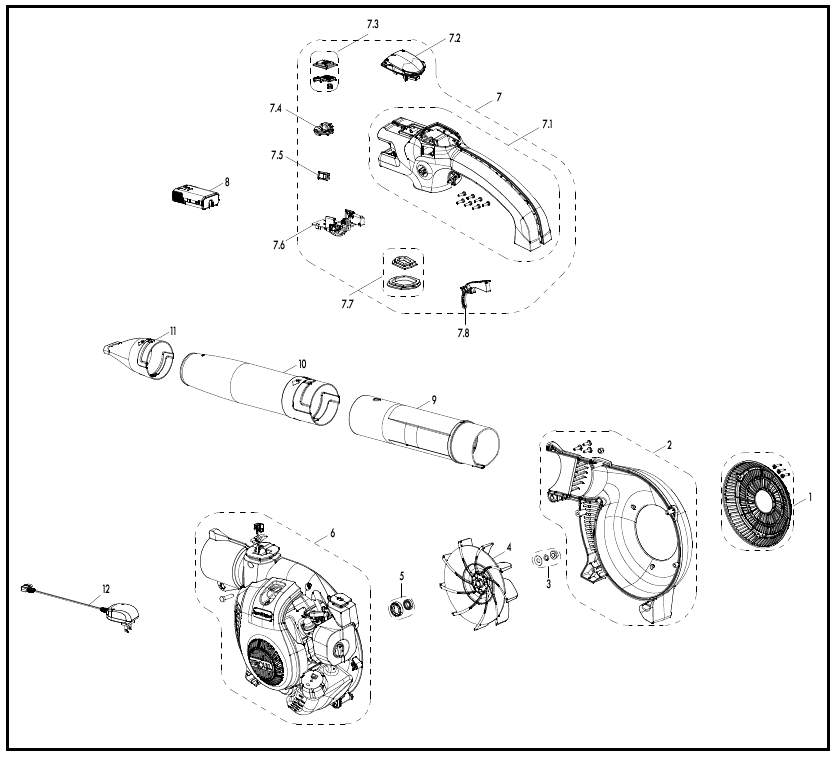

NPTBL26A UITGEBREIDE WEERGAVE

NPTBL26A HANDMATIGE ONDERDELENLIJST

Vervangende onderdelen die grijs zijn gemarkeerd, zijn verkrijgbaar voor aankoop na verkoop. Vervanging van reparatie- of interne onderdelen moet worden uitgevoerd door een gekwalificeerde serviceprofessional. Neem contact op met uw erkende servicedealer of de klantenservice op 866-384-8432.

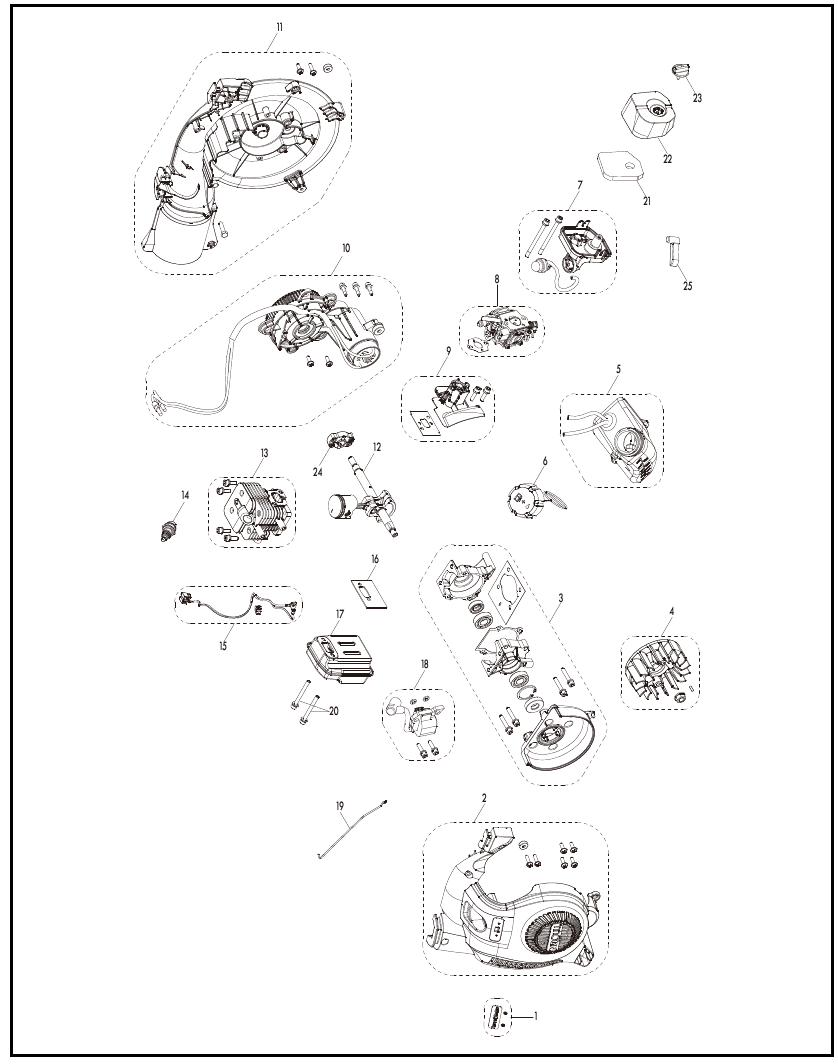

UITGEBREIDE WEERGAVE 26CC 2-TAKT MOTOR

26CC 2-TAKT MOTOR ONDERDELENLIJST

Vervangende onderdelen die grijs zijn gemarkeerd, zijn verkrijgbaar voor aankoop na verkoop. Vervanging van reparatie- of interne onderdelen moet worden uitgevoerd door een gekwalificeerde serviceprofessional. Neem contact op met uw erkende servicedealer of de klantenservice op 866-384-8432.

SPECIFICATIES

26cc-2 TAKT BLADBLAZER
Motorinhoud	2-takt / Volledige krukas
Motorverplaatsing	26 cc
Vermogen / Snelheid	0.65 kW / 7500 RPM
Stationair toerental	3000 RPM
Max Koppel / Snelheid	0.9 Nm / 6000 RPM
Brandstoftankinhoud	400 ml
Brandstof / Olie verhouding	40: 1
Max Luchtsnelheid	200 MPH
Max Luchtvolume	350 CFM
Netto gewicht	11.3 lbs (5.1 kg)
Batterij modelnummer	07LB2001-S
Batterijtype	7.2 VDC Lithium-Ion, 2.0 Ah
Oplader modelnummer	YLS0042-T084045
Oplader ingang	100-240 V ~ 50/60 Hz 0.3 A Max
Oplader uitgang	8.4 V 450 mA
Oplaadtijd (Batterij volledig ontladen)	4-6 Uur

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES EN BEWAAR DEZE INSTRUCTIES. Lees de handleiding en volg alle waarschuwingen en veiligheidsinstructies. Het niet naleven hiervan kan leiden tot ernstig letsel bij de bediener en/of omstanders.

• Sta kinderen of personen die niet bekend zijn met het product en deze instructies niet toe de blazer te gebruiken.
• Gebruik de blazer alleen voor het verwijderen van bladeren, gras, gazonknipsels, papier, stof en ander afval van de grond.
• Maak voor elk gebruik het werkgebied vrij van grote en gevaarlijke objecten. Verwijder alle objecten zoals stenen, gebroken glas, spijkers, draad of touw, die kunnen worden weggegooid of verstrikt kunnen raken in de blazer.
• Om het risico op gehoorverlies in verband met geluidsniveaus te verminderen, is gehoorbescherming vereist.
• Om het risico op letsel in verband met weggeworpen objecten te verminderen, moet u altijd oogbescherming dragen. Oogbescherming moet voldoen aan de eisen van ANSI Z87.1.
• Om het risico op letsel in verband met het inademen van stof te verminderen, gebruikt u een gezichtsfiltermasker in stoffige omstandigheden.
• Gebruik deze blazer niet als u moe, ziek bent of onder invloed bent van alcohol, drugs of medicatie.
• Draag altijd een zware, lange broek, laarzen, handschoenen en een shirt met lange mouwen. Om het risico op letsel in verband met objecten die in roterende delen worden getrokken te verminderen, mag u geen losse kleding, sjaals, sieraden, enz. dragen. Zet het haar vast zodat het boven schouderhoogte is.
• Inspecteer de blazer voor elk gebruik. Vervang beschadigde onderdelen. Controleer op brandstoflekken. Zorg ervoor dat alle zichtbare bevestigingsmiddelen op hun plaats zitten en vastzitten. Zorg ervoor dat hulpstukken correct zijn geïnstalleerd en stevig zijn vastgemaakt. Zorg ervoor dat accessoires correct zijn bevestigd en in de positie die door de fabrikant wordt aanbevolen.
• Houd een stevige grip tijdens het gebruik van deze blazer. Houd het handvat in één hand met duim en vingers rond het handvat om te voorkomen dat de blazer valt.
• Zorg voor een stevige basis en evenwicht. Reik niet te ver. Houd alle delen van uw lichaam uit de buurt van hete oppervlakken.
• Start of laat de blazer nooit draaien in een afgesloten ruimte of gebouw; het inademen van uitlaatgassen kan ernstig persoonlijk letsel of de dood veroorzaken.
• Meng en giet brandstof buiten, waar geen vonken of vlammen zijn. Verwijder de brandstofdop pas langzaam nadat u de motor hebt gestopt en volledig hebt laten afkoelen. Rook niet tijdens het tanken of mengen van brandstof. Veeg gemorste brandstof van de blazer. Verplaats u minstens 3 m (10 ft.) van de tankbron en -locatie voordat u de motor start. Bewaar benzine altijd in een container die is goedgekeurd voor ontvlambare vloeistoffen.
• Maak het gebied vrij van kinderen, omstanders en huisdieren. Houd alle kinderen, omstanders en huisdieren op minimaal 15 m (50 ft.) afstand; buiten de zone van 15 m (50 ft.) bestaat nog steeds een risico op letsel door weggeworpen objecten. Omstanders moeten worden aangemoedigd om oogbescherming te dragen. Als u wordt benaderd, stop dan de motor.
• Behoud te allen tijde een stabiele basis op een stevige ondergrond bij het gebruik van de blazer om een betere controle over de blazer te hebben. Gebruik de blazer niet op een ladder, dak, boom of andere onstabiele ondergrond. Werken vanaf ladders of hoge plaatsen kan leiden tot ernstig letsel.
• Voordat u de blazer in een voertuig vervoert, laat u de motor volledig afkoelen en leegt u de brandstoftank. Zet de blazer altijd vast om beweging tijdens transport te voorkomen.

• Leeg de brandstoftank en reinig de blazer voor langdurige opslag. Leeg de brandstoftank volgens de voorschriften van de stad of buurt voor het afvoeren van brandstof.
• Bewaar de blazer in een ruimte die niet toegankelijk is voor kinderen en niet-goedgekeurde personen.
• Om het risico op letsel in verband met het aanraken van roterende delen te verminderen, stopt u de motor voordat u hulpstukken installeert of verwijdert. Gebruik de blazer niet zonder buizen. Koppel altijd de bougie los voordat u onderhoud uitvoert of toegang krijgt tot beweegbare onderdelen.
• Gebruik de blazer alleen op redelijke uren, niet vroeg in de ochtend of laat in de avond wanneer mensen gestoord kunnen worden. Houd u aan de tijden die in de plaatselijke verordeningen staan vermeld.
• Om het geluidsniveau te verminderen, beperkt u het aantal apparaten dat tegelijkertijd wordt gebruikt.
• Om het geluidsniveau laag te houden, gebruikt u blazers op de laagst mogelijke motorsnelheid.
• Gebruik harken en bezems om afval los te maken dat kan zijn vastgepakt, voordat u gaat blazen.
• Maak oppervlakken in stoffige omstandigheden licht vochtig als er water beschikbaar is.
• Bespaar water door blazers te gebruiken in plaats van slangen voor veel gazon- en tuintoepassingen, inclusief gebieden zoals goten, schermen, patio's, grills, veranda's en tuinen.
• Vermijd het blazen van afval naar mensen, huisdieren, open ramen of auto's.
• Gebruik de volledige blaasmondverlenging tijdens het blazen.
• Ruim afval op in vuilnisbakken of zakken na het gebruik van blazers en andere apparatuur. Laat afval niet op straat achter waar het in een afvoer kan spoelen.
• Zorg ervoor dat de blazer in goede staat is voordat u hem gebruikt; controleer met name de uitlaat, de luchtinlaat en het luchtfilter.
• Raak de motor of de uitlaat niet aan wanneer de motor aan staat en vermijd contact nadat deze is gebruikt; wacht tot de oppervlakken zijn afgekoeld. Contact met hete oppervlakken kan leiden tot ernstige brandwonden.
• Gebruik de blazer niet bij slechte verlichting.
• Plaats geen objecten in de blazerbuizen. Zorg ervoor dat de buizen schoon zijn voor gebruik.
• Gebruik de blazer nooit in de buurt van vuur, open haarden, vuurkorven, hete as, buitengrills, enz., die de brand kunnen verspreiden.
• Plaats de blazer nooit op een oppervlak, behalve een hard, schoon oppervlak wanneer de motor draait. Grind, zand en ander afval kan door de luchtinlaat worden opgezogen en naar de bediener of omstanders worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.
• Voordat u de blazer gaat tanken of opbergen, stopt u de motor en laat u hem volledig afkoelen.
• Gebruik alleen vervangingsonderdelen of accessoires die in deze handleiding worden vermeld.
• Deze blazer is niet bedoeld voor langdurig gebruik. Langdurig gebruik kan leiden tot doorbloedingsproblemen in de handen van de gebruiker als gevolg van de trillingen die door het gereedschap worden veroorzaakt. Neem regelmatig pauzes tijdens het gebruik van het gereedschap.
• Breng uw blazer altijd naar een erkend servicecentrum voor reparatie. Onderhoud dat wordt uitgevoerd door onervaren of ongekwalificeerde personen kan de blazer beschadigen, onveilige situaties creëren, het risico op persoonlijk letsel vergroten en/of uw garantie ongeldig maken.

ACCUPACK

• Het accupack is alleen compatibel met de YLS0042-T084045-oplader.
• Laad de batterij alleen op met de oplader die door de fabrikant is gespecificeerd en in deze handleiding staat vermeld. Een oplader die geschikt is voor het ene type accupack, kan brandgevaar opleveren bij gebruik met een ander accupack.
• Plaats gereedschap op batterijen of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Open of vermink het accupack niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.

• Gooi accupacks niet in vuur. Ze zullen exploderen of lekken en letsel veroorzaken. Vloeistof die uit de batterij wordt uitgestoten, kan irritatie of brandwonden veroorzaken.
• Plet, laat vallen of beschadig het accupack niet. Gebruik geen accupack of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde batterij is gevoelig voor explosie. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een geëxplodeerd accupack kan vuil en chemicaliën voortstuwen. Spoel onmiddellijk met water als u eraan bent blootgesteld.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er lekkage van het accupack optreden. Als er vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep en neutraliseer vervolgens met citroensap of azijn. Als er vloeistof in uw ogen komt, spoel ze dan gedurende minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen zoals: paperclips, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene terminal naar de andere. Het kortsluiten van de accupackterminals kan vonken, brandwonden of brand veroorzaken.
• Stel een accupack niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C (265 °F) kan een explosie veroorzaken.
• Wijzig of probeer het accupack niet te repareren (indien van toepassing), behalve zoals aangegeven in de instructies voor gebruik en onderhoud.
• Volg alle oplaadinstructies op en laad het accupack niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

BATTERIJ OPLADER

• Deze oplader is alleen compatibel met een 07LB2001-S lithium-ionbatterij.
• Om het risico op letsel te verminderen, laadt u alleen de gespecificeerde lithium-ion oplaadbare batterijen op. Andere soorten batterijen kunnen barsten, waardoor persoonlijk letsel of schade kan ontstaan.
• Laad de batterij niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Houd het snoer en de oplader uit de buurt van hitte om schade aan de behuizing of interne onderdelen te voorkomen.
• Gebruik de oplader niet met een beschadigd snoer of stekker, wat kortsluiting en elektrische schokken kan veroorzaken. Als deze beschadigd is, stop dan onmiddellijk het gebruik. Vervang de oplader door een identiek model zoals vermeld in deze handleiding.
• Gebruik geen oplader die is gevallen of een scherpe klap heeft gekregen.
• Demonteer de oplader niet. Breng hem naar een gekwalificeerd servicecentrum om hem te laten controleren of vervangen. Onjuiste montage kan leiden tot een risico op elektrische schokken of brand.
• Maak geen misbruik van het opladersnoer. Gebruik het snoer nooit om te dragen, trekken of loskoppelen.
• Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektrische schokken. Als het opladersnoer beschadigd is, vervang de oplader dan door een identiek model zoals vermeld in deze handleiding.
• Een oplader die geschikt is voor het ene type accupack, kan brandgevaar opleveren bij gebruik met een ander accupack.
• Laad de batterij op bij de normale oplaadtemperatuur tussen 4 °C (40 °F) en 38 °C (100 °F).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LawnMaster NPTBL26A - Leaf Blower Handleiding

Beschikbare talen
