LawnMaster GT1313 - Handleiding elektrische trimmer

Lees alle veiligheidsregels en instructies zorgvuldig door voordat u dit gereedschap gebruikt.

PRODUCTSPECIFICATIES

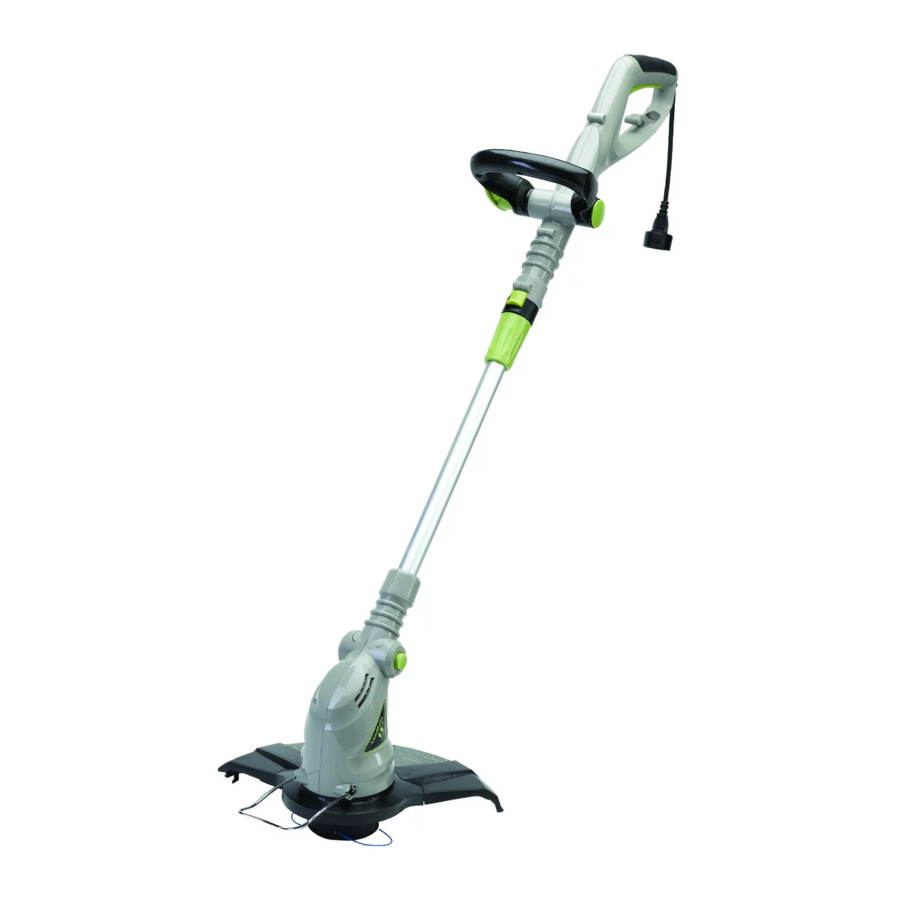

13" GRASSTRIMMER MET SNOER

KEN UW GRASSTRIMMER

Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het product en in deze handleiding begrijpt, evenals kennis van het project dat u wilt uitvoeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsvoorschriften.

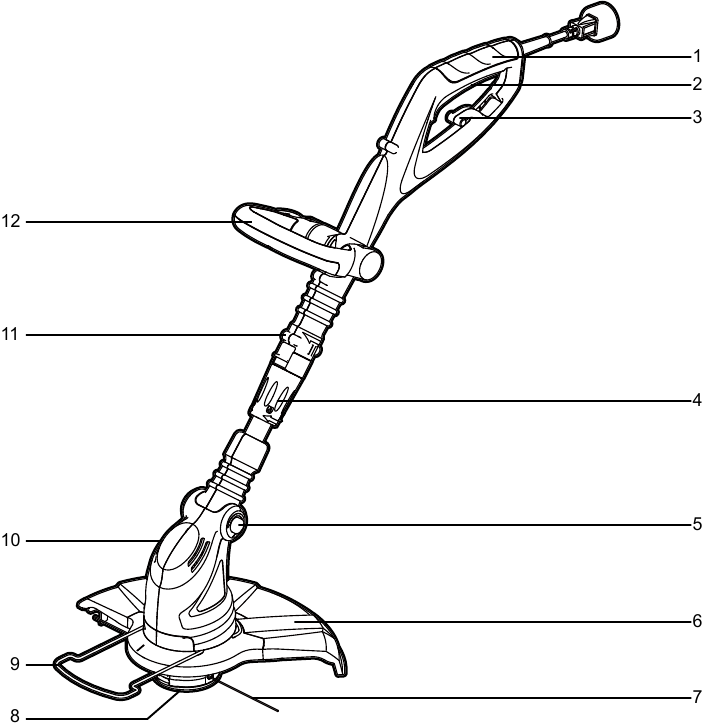

Componenten

1. Bovenste handgreep
2. AAN/UIT-schakelaar
3. Snoerhaak
4. Vergrendelingskraag hoogteverstelling
5. Draaibare kopknop
6. Beschermkap
7. Trimlijn
8. Lijnspoel
9. Bloembeschermer
10. Motorhuis
11. Draaivergrendelingsknop
12. Hulp handgreep

MONTAGE

Dit product vereist montage.

• Haal het product en eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items op de paklijst zijn meegeleverd.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd of ontbreken, neem dan contact op met het servicecentrum.

PAKLIJST

(1) Grastrimmer (met gemonteerde trimmerkop en lijnspoel)
(1) Hulp handgreep
(1) Vleugelmoer met bout
(1) Beschermkap (2 helften)
(1) Bloembeschermer
(1) Gebruikershandleiding
(4) Schroeven

Zorg er voor de montage voor dat de grastrimmer is uitgeschakeld en losgekoppeld.

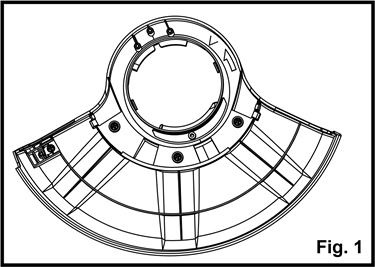

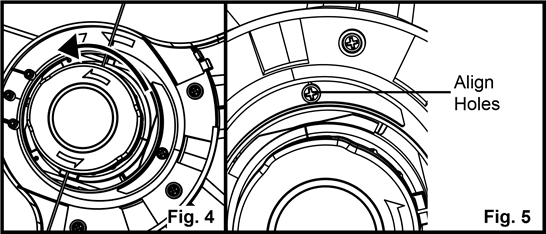

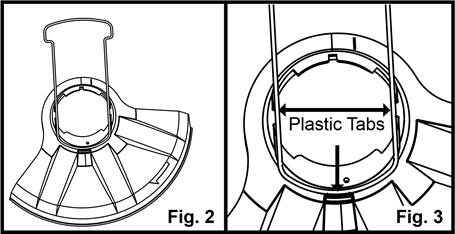

DE BLOEMBESCHERMER EN BESCHERMKAP INSTALLEREN (Zie Afb. 1-5)

• Monteer de 2 helften van de beschermkap door ze uit te lijnen en aan elkaar te "klikken".
• Zet de beschermkap vast met 3 schroeven. (Afb. 1).

• Plaats de stalen bloembeschermer en klik deze in de beschermkap zoals afgebeeld. De bloembeschermer moet onder de plastic lipjes worden geplaatst (Afb. 2 & 3).

• Plaats, met de bloembeschermer uitgeschoven, de volledige beschermkap met bloembeschermer over de spoelkop en lijn deze uit.
• Draai, eenmaal uitgelijnd, de beschermkap/bloembeschermer zo dat de twee schroefgaten uitgelijnd zijn zoals afgebeeld (Afb. 4 & 5).

• Gebruik de overgebleven schroef om de montage aan het motorhuis te bevestigen.

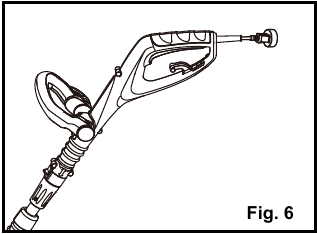

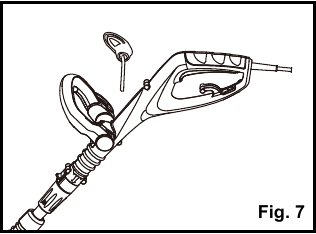

DE HULPHANDGREEP PLAATSEN (Zie Afb. 6-7)

• Plaats de hulp handgreep op de grastrimmer zoals afgebeeld (Afb. 6).

• Pas de hulp handgreep aan de meest comfortabele positie aan. Gebruik de markering als richtlijn.
• Steek de bout door de hulp handgreep en de bovenste handgreep (Afb. 7).

• Schroef de moer op de andere kant van de bout. Draai de bout niet te vast aan.

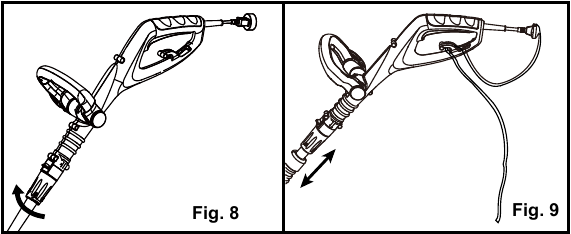

DE TRIMMER KLAARMAKEN VOOR GEBRUIK (Zie Afb. 8-9)

• Draai de verstelbare kraag met de klok mee om te ontgrendelen, u kunt de telescopische buis omhoog of omlaag schuiven om een comfortabele werkhoogte te bereiken (Afb. 8 & 9).

• Draai de verstelbare kraag tegen de klok in totdat de as op zijn plaats vergrendelt.
• Leid het verlengsnoer door de sleuf aan de achterkant van de grastrimmerbehuizing en plaats het onder de snoerhouder (Afb. 9).
• Om de grastrimmer te starten, drukt u op de AAN/UIT-schakelaar.
• Om de grastrimmer te stoppen, laat u de AAN/UIT-schakelaar los.

Als er onderdelen beschadigd of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen.
Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Sluit de stroomvoorziening pas aan als de montage voltooid is.
Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

Probeer nooit de aan/uit-schakelaar in de aan-stand te vergrendelen.

WERKING

TIP VOOR OPTIMAAL GEBRUIK

Om optimale snijresultaten te bereiken, maait u alleen droog gras.

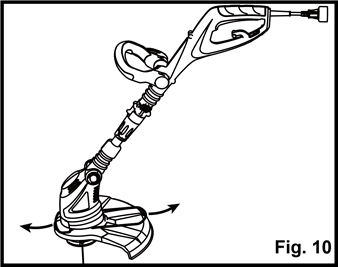

TRIMMEN (Zie Afb. 10)

• Houd de grastrimmer vast.
• Zwaai de trimmer voorzichtig van links naar rechts (Afb. 10).

• Werk bij het maaien van lang gras in stappen, weg van harde objecten en delicate planten.
• Als de grastrimmer langzaam begint te lopen, verminder dan de belasting.

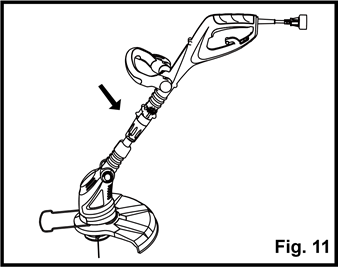

HOEK VAN DE KOP AANPASSEN (Zie Afb. 11)

Druk op de knop en draai de trimmerkop naar de laagste stand. Zodra de kop in de 4e stand staat, laat u de knop los en vergrendelt de trimmerkop (Afb. 11).

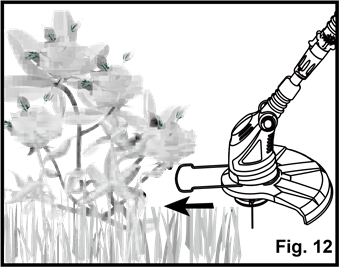

DE BLOEMBESCHERMER GEBRUIKEN (Zie Afb. 12)

Indien nodig kan de bloembeschermer uit de beschermkap worden getrokken zoals afgebeeld. Gebruik de bloembeschermer bijvoorbeeld om rond planten te maaien (Afb. 12).

ALS GRAS ROND DE TRIMMERKOP WIKKELT

• Stop de trimmer
• Haal de stekker van de trimmer uit het stopcontact.
• Verwijder het gras.

LIJN VERPLAATSEN

LET OP: Deze trimmer is uitgerust met een automatische toevoerkop.

Stoot niet tegen de kop om te proberen de lijn te verplaatsen, dit beschadigt de trimmer en maakt de garantie ongeldig.

• Laat, terwijl de trimmer draait, de AAN/UIT-schakelaar los.
• Wacht twee seconden en druk op de AAN/UIT-schakelaar.

LET OP: De automatische toevoerfunctie werkt tijdens het starten en stoppen van de trimmer. De lijn wordt ongeveer 3/16 inch (0,47 см) verlengd bij elke stop en start van de AAN/UIT-schakelaar TERWIJL ER NIET GETRIMM wordt, totdat de lijn de lengte van het grasafbuigblad bereikt. Er kunnen maximaal 10 volledige starts en stops nodig zijn om de lijn te verplaatsen.

ONDERHOUD

Uw grastrimmer is ontworpen om lange tijd met minimaal onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goed onderhoud en regelmatige reiniging van het gereedschap.

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

• Reinig regelmatig de ventilatieopening in uw grastrimmer met een zachte borstel of droge doek.
• Reinig regelmatig de snijlijn en spoel met een zachte borstel of droge doek.
• Gebruik regelmatig een stompe schraper om gras en vuil van de onderkant van de beschermkap te verwijderen.

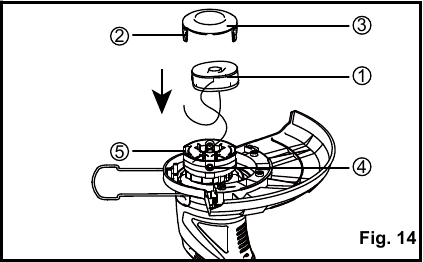

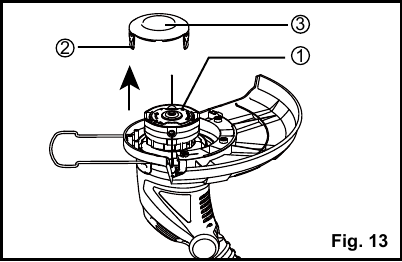

EEN NIEUWE SPOELKOP PLAATSEN (Zie Fig. 13-14)

• Trek de stekker van de grastrimmer uit het stopcontact.
• Om de spoel te verwijderen , drukt u op de duimlipjes en verwijdert u de spoelafdekking van de behuizing, en verwijder vervolgens de lege spoel (Fig. 13).

• Verwijder vuil en gras van de spoelafdekking en behuizing.
• Plaats de nieuwe spoel in de behuizing. Draai de spoel iets totdat deze vastzit (Fig. 14).

• Maak het uiteinde van een van de snijlijnen los en leid de lijn in een van de oogjes . De lijn moet ongeveer 10 cm uit de spoelbehuizing steken.
• Maak het uiteinde van de andere snijlijn los en leid de lijn in het andere oogje. De lijn moet ongeveer 10 cm uit de spoelbehuizing steken.
• Lijn de lipjes op de spoelafdekking uit met de uitsparingen in de behuizing.
• Duw de afdekking op de behuizing totdat deze stevig vastklikt.

Als de snijlijnen buiten het trimmermes uitsteken, knip ze dan af tot de lengte van het mes.

NIEUWE LIJN OP EEN SPOEL WINDEN (Zie Fig. 15-17)

• Gebruik alleen .065" vervangingslijn.
• U kunt nieuwe snijlijn op een lege spoel winden.
• Vervangingspakketten met snijlijn zijn verkrijgbaar bij de dealer.
• Verwijder de lege spoel van de grastrimmer zoals hierboven beschreven.
• Verwijder eventuele resterende snijlijn van de spoel.
• Voer eerst 10 cm snijlijn in de twee oogjes in het bovenste gedeelte van de spoel zoals weergegeven (Fig. 15).

• Wind de snijlijn in de richting van de pijl op de spoel. Zorg ervoor dat u de lijn netjes en in lagen opwindt. Niet kruislings (Fig. 16).

• Voer snijlijn in de twee oogjes in het bovenste gedeelte van de spoel zoals weergegeven (Fig. 17).

• Als u wilt gebruiken, werkt u zoals hierboven beschreven om de spoel op de grastrimmer te bevestigen. Vergeet niet om de snijlijnen uit de parkeergleuf los te maken.

Gebruik LawnMaster^® vervangingsspoel; onderdeelnummer RS0101

Gebruik alleen het juiste type snijlijn.

PROBLEEMOPLOSSING

Als uw grastrimmer niet goed lijkt te werken, volgt u de onderstaande instructies.

Als de onderstaande instructies het probleem niet oplossen, neem dan contact op met uw plaatselijke servicecentrum.

Schakel voordat u verdergaat uw grastrimmer uit en trek de stekker eruit.

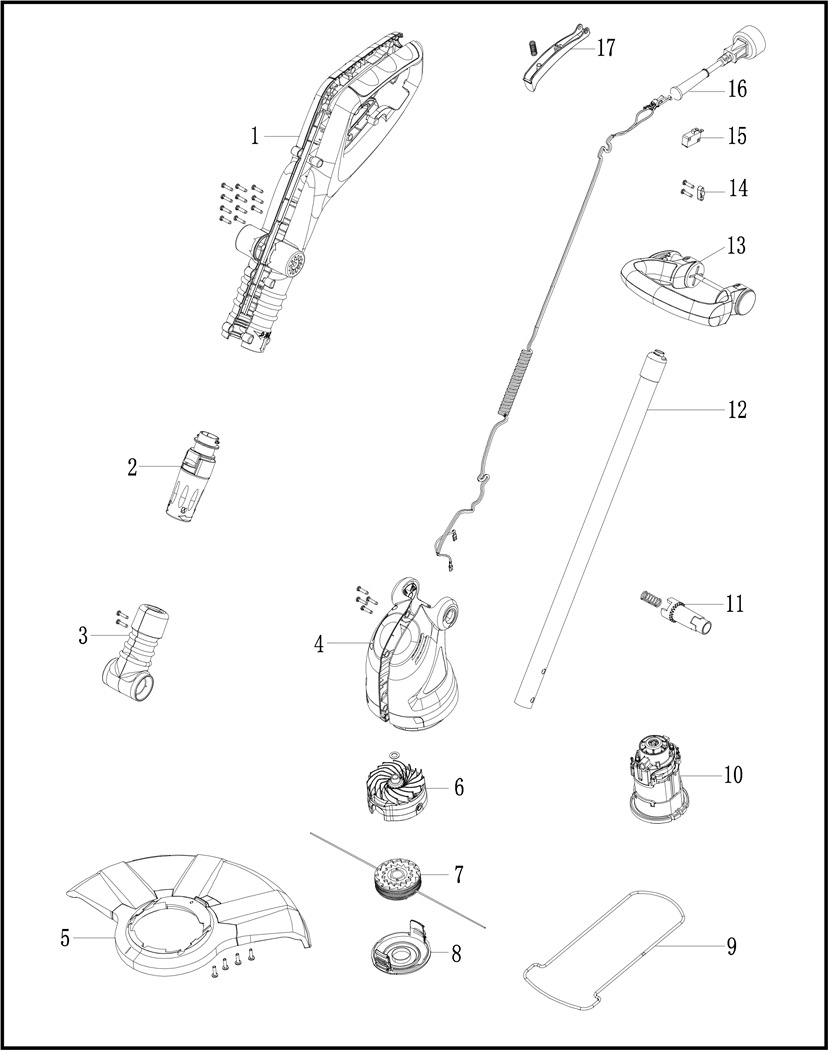

ONTPLOFTE TEKENING

ONDERDELENLIJST

Replacement parts highlighted in grey are available for after sales purchase. Replacement of repair or internal parts should only be done by a qualified service professional. Please contact your authorized service dealer or Customer Service at 886-384-8432.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LEES ALLE INSTRUCTIES EN BEWAAR DEZE INSTRUCTIES.

Bij het gebruik van de grastrimmer moeten de veiligheidsvoorschriften worden nageleefd. Lees voor uw eigen veiligheid en die van omstanders deze instructies voordat u de grastrimmer gebruikt. Gebruik de grastrimmer niet zonder de gebruiksaanwijzing te lezen. Bewaar de instructies zorgvuldig voor later gebruik.

• Deze grastrimmer is ontworpen voor het maaien van gras, zachte vegetatie en voor het trimmen van randen.
• Het apparaat mag niet worden gebruikt in openbare tuinen, parken, sportcentra of langs de weg, evenals in de land- en bosbouw.
• Deze grastrimmer mag niet worden gebruikt voor het snijden of hakken, anders bestaat er risico op letsel. Bijvoorbeeld:
  • Heggen, struiken en heesters,
  • Bloemen,
  • Met betrekking tot composteren.
• Laat nooit kinderen of mensen die niet bekend zijn met deze instructies de trimmer gebruiken.
• Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Het gebruik van handschoenen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag beschermende haarkleding om lang haar in bedwang te houden.
• Stop met het gebruik van de grastrimmer als er mensen, vooral kinderen, of huisdieren in de buurt zijn.
• Gebruik de grastrimmer alleen bij daglicht of goed kunstlicht.
• Aardlekschakelaar (GFCI) -beveiliging moet worden geboden op de circuit(s) of stopcontact(en) die moeten worden gebruikt voor het tuingereedschap. Er zijn stopcontacten met ingebouwde GFCI-beveiliging beschikbaar en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
• Controleer de grastrimmer voor gebruik en na elke impact op tekenen van slijtage of schade en repareer deze indien nodig.
• Gebruik de grastrimmer nooit met beschadigde beschermkappen of zonder dat de beschermkappen zijn geplaatst.
• Houd handen en voeten te allen tijde uit de buurt van het snijmechanisme, vooral bij het inschakelen van de motor.
• Gebruik, om het risico op elektrische schokken te verminderen, alleen een verlengsnoer dat bedoeld is voor gebruik buitenshuis, zoals een verlengsnoer van het snoertype SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A.
• Zorg te allen tijde voor een goede basis en evenwicht.
• Wees voorzichtig met verwondingen door een apparaat dat is aangebracht om de lengte van de filamentlijn te trimmen. Nadat u een nieuwe snijlijn hebt verlengd, moet u de grastrimmer altijd terugbrengen naar de normale werkstand voordat u hem inschakelt.
• Monteer nooit metalen snijelementen.
• Gebruik nooit vervangingsonderdelen of accessoires die niet door de fabrikant zijn geleverd of aanbevolen.
• Koppel de grastrimmer los van het stopcontact voordat u de grastrimmer controleert, reinigt of eraan werkt en wanneer deze niet in gebruik is.
• Gebruik alleen identieke vervangingsonderdelen bij het onderhoud van een gereedschap met dubbele isolatie. Het onderhoud moet worden uitgevoerd door een gekwalificeerde technicus.
• Zorg er altijd voor dat de ventilatieopeningen vrij zijn van vuil.
• Vermijd onbedoeld starten. Draag het aangesloten apparaat niet met uw vinger op de schakelaar.
• Maak geen misbruik van het snoer. Draag het apparaat nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• Het zal het werk beter doen en met minder kans op letsel in het tempo waarvoor het is ontworpen.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR UW GRASTRIMMER

• Niet blootstellen aan vocht.
• Gebruik alleen op wisselstroomstopcontacten met de voedingsspanning die op het productlabel staat.
• Vermijd indien mogelijk het gebruik van uw trimmer in nat gras.
• Niet gebruiken in de regen.
• Wees op hellingen extra voorzichtig met uw voeten en draag schoeisel met antislipzolen.
• Loop niet achteruit tijdens het trimmen, u kunt struikelen.
• Loop altijd tijdens het bedienen van de trimmer, ren nooit.
• Schakel de trimmer uit voordat u over andere oppervlakken dan gras gaat.
• Pak een trimmer nooit op aan het snoer of draag hem eraan.
• Leun niet over de trimmerbeschermer, omdat er voorwerpen door de snijlijn kunnen worden weggegooid.
• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de trimmer in veilige staat verkeert.
• Om het risico op letsel te voorkomen, houdt u vingers en handen vrij van de lijnensnijder aan de voorrand van de beschermkap.
• Koppel de machine na gebruik los van het stopcontact en controleer op schade.
• Wanneer gereedschap niet in gebruik is, moet het binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats – buiten het bereik van kinderen.
• Trimmers met snoer mogen alleen worden gerepareerd door een geautoriseerde technicus.
• Gebruik alleen door de fabrikant aanbevolen vervangingsonderdelen en accessoires.
• De voorbereiding voor gebruik, bediening en onderhoud van het apparaat:
  • Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en verwisselen van accessoires. Inspecteer het snoer van het apparaat periodiek en laat het repareren door een erkende servicefaciliteit als het beschadigd is. Inspecteer verlengsnoeren periodiek en vervang ze indien beschadigd. Houd handgrepen droog, schoon en vrij van olie en vet.
  • Lees de instructies zorgvuldig door.
  • Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur.
  • Controleer voor gebruik het voedings- en verlengsnoer op tekenen van schade of veroudering.
  • Als het snoer tijdens gebruik beschadigd raakt, koppel het snoer dan onmiddellijk los van de stroomtoevoer.
  • Gebruik de trimmer niet als de snoeren beschadigd of versleten zijn.

Snijelementen blijven draaien nadat de motor is uitgeschakeld; houd verlengsnoeren uit de buurt van snijelementen.

ELEKTRISCHE INFORMATIE

OM ELEKTRISCHE GEVAREN, BRANDGEVAREN OF SCHADE AAN HET GEREEDSCHAP TE VOORKOMEN, GEBRUIK DE JUISTE CIRCUITBEVEILIGING. UW GRUSTRIMMER IS IN DE FABRIEK BEDRAAD VOOR 120V GEBRUIK. SLUIT AAN OP EEN 120V, 15A CIRCUIT EN GEBRUIK EEN 15A TRAAGWERKENDE ZEKERING OF CIRCUITONDERBREKER. OM SCHOKKEN OF BRAND TE VOORKOMEN, VERVANG HET VERLENGSNOER ONMIDDELLIJK ALS HET VERSLETEN, INGEKEEPD OF OP ENIGE MANIER BESCHADIGD IS.

DUBBEL GEÏSOLEERD

Deze grastrimmer heeft een stekker. De grastrimmer is dubbel geïsoleerd om een dubbele dikte van isolatie te bieden tussen u en het elektrische systeem van het gereedschap. Alle blootliggende metalen onderdelen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie.

GEBRUIK ALLEEN IDENTIEKE VERVANGINGSONDERDELEN BIJ HET ONDERHOUDEN VAN DE GRUSTRIMMER, OM LETSEL TE VOORKOMEN.

DUBBELE ISOLATIE VERVANGT GEEN NORMALE VEILIGHEIDSMAATREGELEN BIJ HET BEDIENEN VAN DEZE GRUSTRIMMER.

ZORG ER ALTIJD VOOR DAT UW STOPCONTACT CORRECT IS GEAARD. RAADPLEEG BIJ TWIJFEL EEN GECERTIFICEERDE ELEKTRICIEN.

DEZE GRUSTRIMMER IS UITSLUITEND VOOR BUITENGEBRUIK. STEL NIET BLOOT AAN REGEN EN GEBRUIK NIET OP VOCHTIGE LOCATIES.

RICHTLIJNEN VOOR HET GEBRUIK VAN VERLENGSNOEREN

GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product zal verbruiken. Een te klein snoer zal oververhitting veroorzaken. De onderstaande tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het typeplaatje met de ampèrewaarde. Gebruik bij twijfel de eerstvolgende zwaardere maat. Hoe kleiner het maatnummer, hoe zwaarder het snoer.

Minimale dikte voor verlengsnoeren (AWG)
(Alleen gebruik van 120 V)

Zorg ervoor dat uw verlengsnoer correct is bedraad en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerd persoon voordat u het gebruikt. Houd verlengsnoeren uit de buurt van scherpe voorwerpen, overmatige hitte en vochtige of natte plaatsen.

Gebruik een afzonderlijk elektrisch circuit voor uw gereedschap. Dit circuit moet bestaan uit een draad van minimaal 12 gauge en moet worden beschermd met een 15A traagwerkende zekering. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de "OFF" (UIT) stand staat en dat de elektrische stroom identiek is aan die op het typeplaatje van de motor staat. Draaien op een lagere spanning zal de motor beschadigen.

BEWAAR DEZE INSTRUCTIES.
HOEWEL DEZE GRUSTRIMMER DUBBEL GEÏSOLEERD IS, MOET HET VERLENGSNOER EN DE CONTACTDOOS NOG STEEDS GEAARD ZIJN TIJDENS GEBRUIK OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.

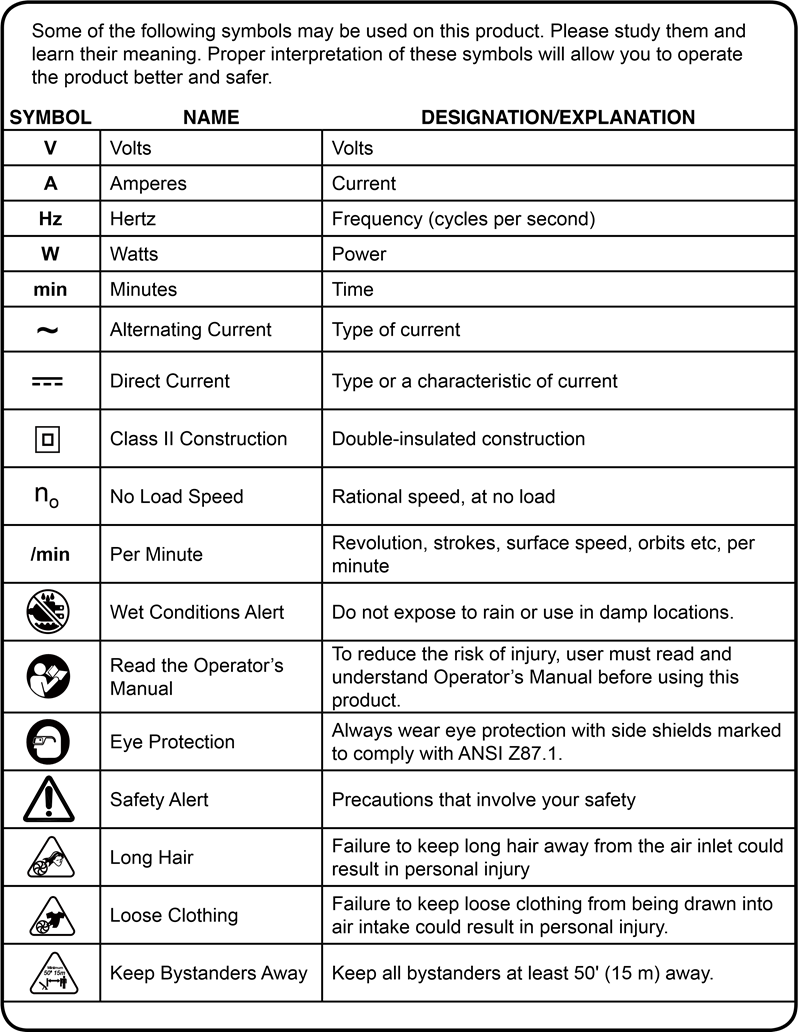

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SYMBOOL & SIGNAAL	BETEKENIS
	Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
KENNISGEVING	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot materiële schade.
