LawnMaster GT1450 - Elektrische trimmer handleiding

SPECIFICATIES

ALGEMENE VEILIGHEIDSREGELS

LEES ALLE INSTRUCTIES en BEWAAR DEZE INSTRUCTIES.
Bij het gebruik van de grastrimmer moeten de veiligheidsregels worden gevolgd. Lees voor uw eigen veiligheid en die van omstanders deze instructies voordat u de grastrimmer bedient. Gebruik de grastrimmer niet zonder de instructies te lezen. Bewaar de instructies voor later gebruik.

• Deze grastrimmer is ontworpen voor het maaien van gras, zachte vegetatie en voor het trimmen van randen.
• Het apparaat mag niet worden gebruikt in openbare tuinen, parken, sportcentra of langs de weg, evenals in de land- en bosbouw.
• Deze grastrimmer mag niet worden gebruikt voor het snijden of hakken, anders bestaat er risico op letsel.
  • Heggen, struiken en bossen,
  • Bloemen,
  • In termen van compostering.
• Laat kinderen of mensen die niet bekend zijn met deze instructies de trimmer nooit gebruiken.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of gelijkaardig gekwalificeerde personen om gevaar te voorkomen.
• Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende onderdelen. Het gebruik van handschoenen en stevig schoeisel wordt aanbevolen bij het werken buitenshuis. Draag een beschermende haardekking om lang haar in te sluiten.
• Stop met het gebruik van de grastrimmer als er mensen, vooral kinderen, of huisdieren in de buurt zijn.
• Gebruik de grastrimmer alleen bij daglicht of goed kunstlicht.
• Aardlekbeveiliging (Ground Fault Circuit Interrupter (GFCI)) moet worden voorzien op de stroomketen(s) of stopcontact(en) die worden gebruikt voor het tuingereedschap. Er zijn stopcontacten beschikbaar met ingebouwde aardlekbeveiliging en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
• Controleer de grastrimmer voor gebruik en na een botsing op tekenen van slijtage of schade en repareer deze indien nodig.
• Gebruik de grastrimmer nooit met beschadigde beschermkappen of zonder de beschermkappen op hun plaats.
• Houd handen en voeten te allen tijde uit de buurt van de snijmiddelen, vooral bij het inschakelen van de motor.
• Om het risico op elektrische schokken te verminderen, mag u alleen een verlengsnoer gebruiken dat bedoeld is voor gebruik buitenshuis, zoals een verlengsnoer van het type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A.
• Zorg te allen tijde voor een goede basis en evenwicht.
• Wees voorzichtig met verwondingen door een apparaat dat is aangebracht voor het trimmen van de filamentlijnlengte. Nadat u een nieuwe snijlijn hebt verlengd, moet u de grastrimmer altijd terugbrengen naar de normale werkpositie voordat u hem inschakelt.
• Monteer nooit metalen snijelementen.
• Gebruik nooit vervangingsonderdelen of accessoires die niet door de fabrikant zijn geleverd of aanbevolen.
• Koppel de grastrimmer los van het stopcontact voordat u de grastrimmer controleert, schoonmaakt of eraan werkt, en wanneer deze niet in gebruik is.
• Gebruik bij het onderhoud van een gereedschap met dubbele isolatie alleen identieke vervangingsonderdelen. Het onderhoud moet worden uitgevoerd door een gekwalificeerde technicus.
• Zorg er altijd voor dat de ventilatieopeningen vrij zijn van vuil.
• Vermijd onbedoeld starten. Draag geen ingeplugd apparaat met uw vinger op de schakelaar.
• Misbruik het snoer niet. Draag het apparaat nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR UW PRODUCT

• Niet blootstellen aan vocht.
• Gebruik alleen op AC-stopcontacten met de voedingsspanning die op het productlabel staat.
• Vermijd het gebruik van uw trimmer in nat gras, waar mogelijk.
• Niet gebruiken in de regen.
• Wees op hellingen extra voorzichtig met uw voet en draag antislipschoenen.
• Loop niet achteruit tijdens het trimmen, u kunt struikelen. Loop, nooit rennen.
• Schakel uit voordat u de trimmer over andere oppervlakken dan gras duwt.
• Pak een trimmer nooit op of draag hem aan het snoer.
• Leun niet over de trimmerbeschermer, er kunnen voorwerpen door de snijlijn worden weggegooid.
• Houd alle moeren, bouten en schroeven stevig vast om er zeker van te zijn dat de trimmer in veilige staat verkeert.
• Om het risico op letsel te voorkomen, houdt u vingers en handen uit de buurt van de lijnsnijder aan de voorrand van de beschermkap.

ONDERHOUD

• Koppel de machine na gebruik los van het stopcontact en controleer op schade
• Wanneer apparaten niet in gebruik zijn, moeten ze binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats - buiten het bereik van kinderen.
• Trimmers met snoer mogen alleen worden gerepareerd door een geautoriseerde technicus.
• Gebruik alleen door de fabrikant aanbevolen vervangingsonderdelen en accessoires.

De voorbereiding voor gebruik, bediening en onderhoud van het apparaat:

• Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat regelmatig en laat het repareren door een erkende servicefaciliteit als het beschadigd is. Inspecteer verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Lees de instructies zorgvuldig door.
• Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur.
• Controleer voor gebruik het snoer en het verlengsnoer op tekenen van schade of veroudering.
• Als het snoer tijdens gebruik beschadigd raakt, koppel het snoer dan onmiddellijk los van de stroomtoevoer.
• Gebruik de grastrimmer (kantentrimmer) niet als de snoeren beschadigd of versleten zijn.

• Snijelementen blijven draaien nadat de motor is uitgeschakeld;
• Houd verlengsnoeren uit de buurt van snijelementen;

ELEKTRISCHE INFORMATIE

OM ELEKTRISCHE GEVAREN, BRANDGEVAREN OF SCHADE AAN HET GEREEDSCHAP TE VOORKOMEN, GEBRUIKT U DE JUISTE CIRCUITBEVEILIGING. UW GRASTRIMMER IS IN DE FABRIEK BEDRAAD VOOR 120 V-WERKING. SLUIT AAN OP EEN 120 V, 15 A-CIRCUIT EN GEBRUIK EEN 15 A TRAAG ZEKERING OF CIRCUITONDERBREKER. OM SCHOKKEN OF BRAND TE VOORKOMEN, MOET U HET VERLENGSNOER ONMIDDELLIJK VERVANGEN ALS HET VERSLETEN, DOORGESNEDEN OF OP ENIGERLEI WIJZE BESCHADIGD IS.

DUBBEL GEÏSOLEERD

Deze grastrimmer heeft een stekker die er uitziet zoals die in Afb. 1
De grastrimmer is dubbel geïsoleerd om een dubbele isolatielaag te bieden tussen u en het elektrische systeem van het gereedschap. Alle blootliggende metalen delen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie.

GEBRUIK ALLEEN IDENTIEKE VERVANGINGSONDERDELEN BIJ HET ONDERHOUDEN VAN DE GRASTRIMMER OM LETSEL TE VOORKOMEN.

DUBBELE ISOLATIE VERVANGT GEEN NORMALE VEILIGHEIDSMAATREGELEN BIJ HET BEDIENEN VAN DEZE GRASTRIMMER

ZORG ER ALTIJD VOOR DAT UW STOPCONTACT CORRECT IS GEAARD. RAADPLEEG BIJ TWIJFEL EEN GECERTIFICEERDE ELEKTRICIEN.

DEZE GRASTRIMMER IS UITSLUITEND VOOR BUITEN GEBRUIK. NIET BLOOTSTELLEN AAN REGEN OF GEBRUIKEN OP VOCHTIGE LOCATIES.

RICHTLIJNEN VOOR HET GEBRUIK VAN VERLENGSNOEREN

GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te dragen die uw product zal verbruiken. Een te klein snoer veroorzaakt oververhitting. De onderstaande tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het opgenomen ampèrage. Gebruik in geval van twijfel de volgende zwaardere maat. Hoe kleiner het meternummer, hoe zwaarder het snoer.

Minimale maat voor verlengsnoeren (AWG)
(bij gebruik van alleen 120 V)

Zorg ervoor dat uw verlengsnoer correct is bedraad en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerd persoon voordat u het gebruikt. Houd verlengsnoeren uit de buurt van scherpe voorwerpen, overmatige hitte en vochtige of natte plaatsen.

Gebruik een apart elektrisch circuit voor uw gereedschap. Dit circuit moet een draad van minimaal 12 gauge bevatten en moet worden beschermd met een 15 A traag zekering. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de OFF (Uit) positie staat en dat de elektrische stroom identiek is aan die op het typeplaatje van de motor. Werken op een lagere spanning zal de motor beschadigen.

BEWAAR DEZE INSTRUCTIES.
HOEWEL DEZE GRASTRIMMER DUBBEL GEÏSOLEERD IS, MOET HET VERLENGSNOER EN HET STOPCONTACT NOG STEEDS GEAARD ZIJN TIJDENS GEBRUIK OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.

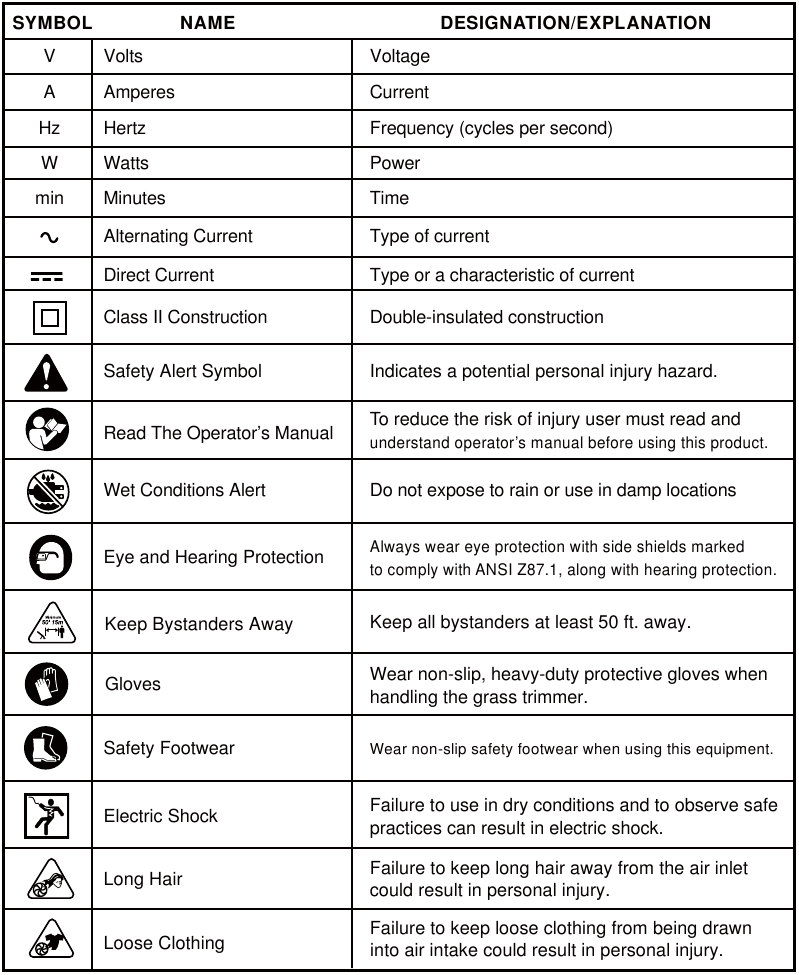

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis.
Een juiste interpretatie van deze symbolen zal u in staat stellen het product beter en veiliger te bedienen.

KEN UW PRODUCT

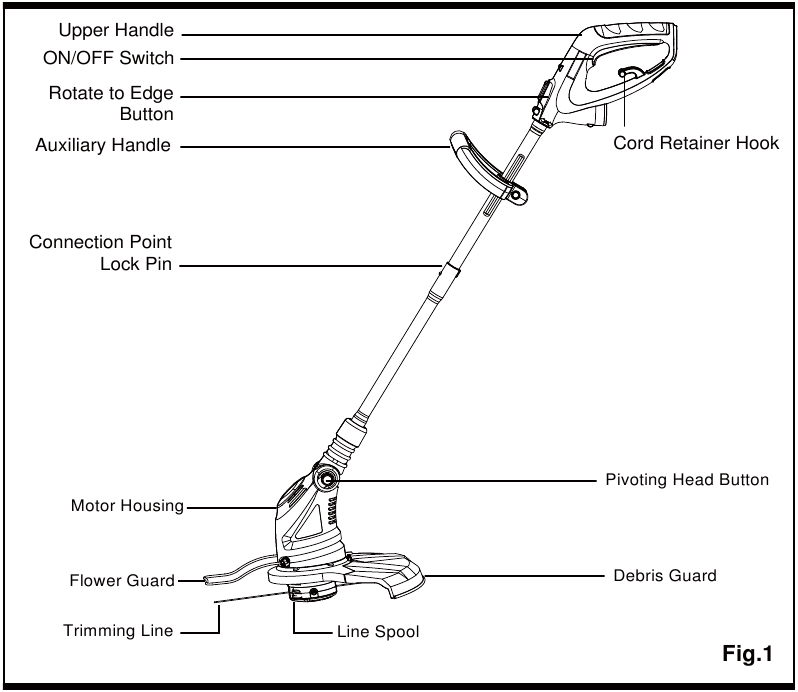

KEN UW DRAADTRIMMER (Zie figuur 1.)
Het veilige gebruik van dit product vereist een begrip van de informatie op het product en in deze bedieningshandleiding, evenals kennis van het project dat u probeert. Maak uzelf vertrouwd met alle bedieningsfuncties en veiligheidsregels voordat u dit product gebruikt.

MONTAGE

Zorg er vóór de montage voor dat de grastrimmer is uitgeschakeld en losgekoppeld.

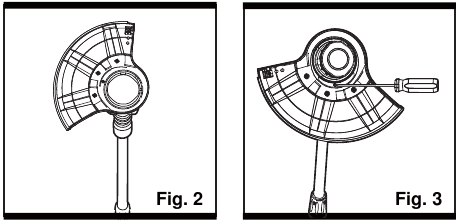

DE BESCHERMKAP BEVESTIGEN

1. Plaats de beschermkap op de grastrimmer zoals weergegeven in Afbeelding 2 en draai de beschermkap op zijn plaats in Afbeelding 3.

2. Zet de beschermkap vast met de schroef.

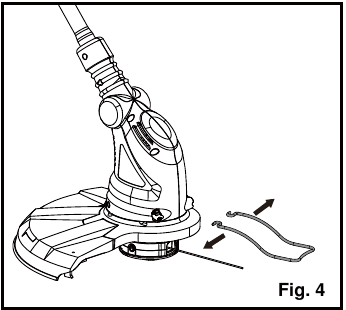

DE BLOEMBESCHERMER MONTEREN

1. Trek de bloembeschermer ver genoeg open zodat deze over de motorbehuizing past. (Afbeelding 4)

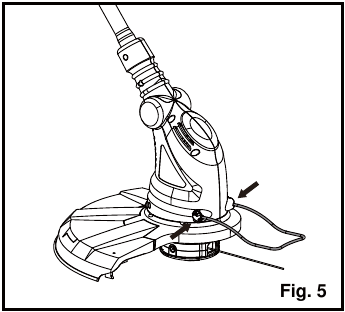

2. Plaats beide uiteinden van de stalen staaf in de verzonken holtes op de motorbehuizing. (Afbeelding 5)


Gebruik de grastrimmer nooit tenzij de beschermkap goed is bevestigd.

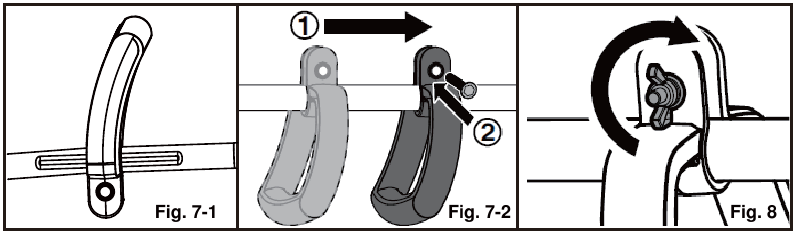

DE AUXILIAIRE HANDGREEP BEVESTIGEN

Draai de vleugelmoer en bout los en verwijder ze van de extra handgreep. (Zie Afbeelding 7 & Afbeelding 8.)

1. Plaats de extra handgreep op de bovenste schacht. Pas de handgreep aan om op de indexkanaal te monteren zoals afgebeeld.
2. Schuif de extra handgreep langs het indexkanaal naar de meest comfortabele positie.
3. Steek de bout in het gat op de extra handgreep en draai de vleugelmoer stevig vast.

DE BOVENSTE SCHACHT AAN DE MOTORKOP BEVESTIGEN

(Zie Afbeelding 9.)

1. Lijn de bovenste schacht uit met de onderste schacht.
2. Steek de bovenste schacht in de onderste schacht en vergrendel de knop op zijn plaats.

OPMERKING: Als de knop niet volledig loskomt in het positioneringsgat, zijn de schachten niet vergrendeld. Draai lichtjes van links naar rechts totdat de knop is vergrendeld.

Verstel de bovenste handgreep nooit terwijl de motorkop draait. Als u de motor niet stopt, kan dit ernstig persoonlijk letsel veroorzaken

DE EENHEID KLAARMAKEN VOOR GEBRUIK

1. Bevestig het uiteinde van een verlengsnoer aan de stekker aan de achterkant van de grastrimmer.
   OPMERKING: Gebruik alleen goedgekeurde verlengsnoeren voor buitengebruik.

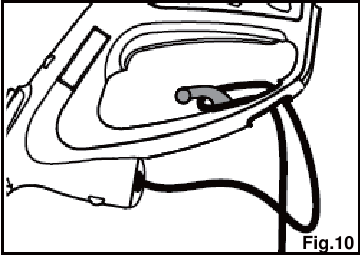

2. Leid het verlengsnoer door de sleuf aan de achterkant van de behuizing van de grastrimmer en plaats het onder de snoerhouder. (Zie Afbeelding 10)

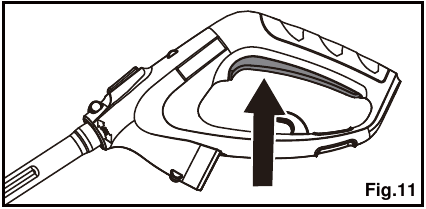

3. Om de grastrimmer te starten, drukt u op de schakelaar. (Zie Afbeelding 11)

4. Om de grastrimmer te stoppen, laat u de schakelaar los. (Zie Afbeelding 11)

Als onderdelen beschadigd of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Sluit de stekker pas aan op het stopcontact als de montage voltooid is.
Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

Probeer nooit de schakelaar in de AAN-stand (ON) te vergrendelen.

WERKING

TIP VOOR OPTIMAAL GEBRUIK

• Om optimale snijresultaten te bereiken, snijdt u alleen droog gras. (Zie Afbeelding 12.)


TRIMMEN

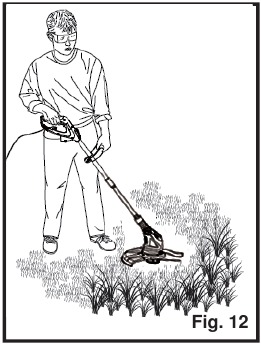

• Houd de grastrimmer vast zoals weergegeven in Afb. 12.
• Beweeg de trimmer voorzichtig van links naar rechts.
• Werk bij het maaien van lang gras in fasen, beginnend bij harde objecten en delicate planten.
• Als de grastrimmer langzaam begint te draaien, verminder dan de belasting.

DE BLOEMBESCHERMER GEBRUIKEN

• Indien nodig kan de bloembeschermer naar beneden worden gezwenkt totdat deze vastzit. Gebruik de bloembeschermer bijvoorbeeld om rond delicate planten of bloemen te maaien. (Zie Afbeelding 13.)


DRAAD DOORVOEREN

OPMERKING: De trimmer is uitgerust met een automatische draadkop.
Tik niet met de kop en probeer de draad niet door te voeren. Dit beschadigt de trimmer en maakt de garantie ongeldig.

• Laat, terwijl de trimmer draait, de schakelaar los.
• Wacht twee seconden en druk op de schakelaar.

OPMERKING: De automatische draadkop werkt tijdens het starten en stoppen van de trimmer. De draad wordt ongeveer 5 mm langer bij elke keer dat de schakelaar wordt gestopt en gestart TERWIJL ER NIET GETRIMD WORDT, totdat de draad de lengte van het gras afbuigblad bereikt.

• Het kan tot 10 keer volledig starten en stoppen duren om de draad door te voeren.

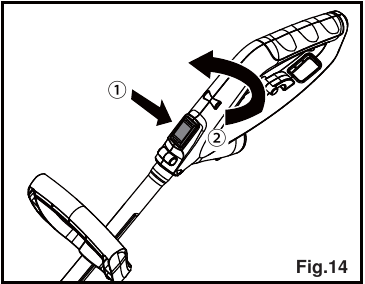

DE HOOFDHANDGREEP DRAAIEN OM KANTEN TE KNIPPEN

OPMERKING: De beste manier om kanten te knippen is met de hoofdhandgreep gedraaid.

1. Haal de stekker van de grastrimmer uit het stopcontact.
2. Druk op de draaiknop en draai de hoofdhandgreep met de klok mee. (Zie Afbeelding 14.)

3. Laat de knop los wanneer de hoofdhandgreep 180° is gedraaid naar de kantpositie.
4. Draai de extra handgreep 180° en klik deze op de indexkanaal.

KANTEN KNIPPEN

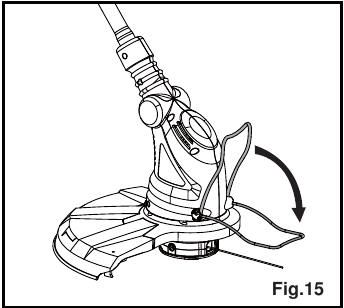

1. De draaiende hoofdhandgreep kan worden gebruikt in combinatie met de bloembeschermer voor het knippen van kanten langs trottoirs en wandelpaden. Om de bloembeschermer te gebruiken, klapt u deze omlaag vanuit de opgeborgen positie. (Zie Afbeelding 15.)


ONDERHOUD

Uw grastrimmer is ontworpen om lange tijd te werken met een minimum aan onderhoud. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

• Reinig regelmatig de ventilatieopening in uw grastrimmer met een zachte borstel of een droge doek.
• Reinig regelmatig de snijdraad en de spoel met een zachte borstel of een droge doek.
• Gebruik regelmatig een botte schraper om gras en vuil van de onderkant van de beschermkap te verwijderen.

EEN NIEUWE SPOEL SNIJDRAAD PLAATSEN

• Haal de stekker van de grastrimmer uit het stopcontact.
• Verwijder de lege spoel. Zie Afbeelding 16.

• Druk op de beide lipjes en verwijder de spoelafdekking van de snijkop . Verwijder de lege spoel van de snijkop.
• Vervang door een nieuwe spoel. Zie Afbeelding 17

• Maak de beide snijdraden los uit de parkeergleuf en leid de draden in de beide oogjes . De draden moeten ongeveer 10 cm uit het oogje steken.
• Plaats de nieuwe spoel in de snijkop . Draai de spoel lichtjes totdat deze vastzit.
• Klik de spoelafdekking op de snijkop en zorg ervoor dat deze op zijn plaats zit.

Als de snijdraden verder uitsteken dan het trimmerblad, knip ze dan af zodat ze net het blad bereiken.

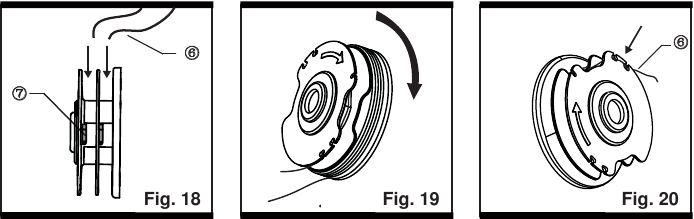

NIEUWE DRAAD OP EEN SPOEL WINDEN

(Zie Afbeeldingen 18, 19, & 20)

• U kunt nieuwe snijdraad op een lege spoel winden.
• Vervangingspakketten snijdraad zijn verkrijgbaar bij de dealer.
• Verwijder de lege spoel van de grastrimmer zoals hierboven beschreven.
• Verwijder alle resterende snijdraad van de spoel.
• Bereid 2 snijdraden met dezelfde lengte voor het winden. Er zijn 4 oogjes in de spoel, 2 oogjes in het bovenste gedeelte en 2 oogjes in het onderste gedeelte.
• Voer eerst 10 cm snijdraden in de twee oogjes . Twee oogjes moeten zich in de verschillende delen van de spoel bevinden.
• Wind de snijdraden op de spoel in de richting van de pijl op de spoel. Zorg ervoor dat u de draad netjes en in lagen opwindt. Niet kriskras.
• Maak na het winden het uiteinde van de draad vast in de parkeergleuf van de spoel.
• Als u de spoel wilt gebruiken, werkt u zoals hierboven beschreven om de spoel op de grastrimmer te bevestigen. Vergeet niet om de snijdraad uit de parkeergleuf te halen.

Gebruik alleen het juiste type snijdraad.

PROBLEEMOPLOSSING

Als uw grastrimmer niet goed lijkt te werken, volg dan de onderstaande instructies.
Als dit de problemen niet oplost, neem dan contact op met uw plaatselijke reparateur.

Schakel uit en trek de stekker uit het stopcontact voordat u verdergaat.

HET GEREEDSCHAP DRAAIT LANGZAAM

• Controleer of de spoelbehuizing vrij kan draaien. Reinig deze indien nodig zorgvuldig.
• Controleer of de snijdraad niet meer dan 10 cm uit de spoelbehuizing steekt. Als dit wel het geval is, knip deze dan af zodat deze net het draadtrimblad bereikt.

DE AUTOMATISCHE DRAADDOORVOER WERKT NIET

• Houd de lipjes ingedrukt en verwijder de spoelafdekking van de behuizing.
• Trek aan de snijdraad totdat deze 10 cm uit de behuizing steekt. Als er onvoldoende snijdraad op de spoel zit, installeer dan een nieuwe spoel snijdraad zoals hierboven beschreven.
• Lijn de lipjes op de spoelafdekking uit met de uitsparingen in de behuizing.
• Duw de afdekking op de behuizing totdat deze stevig vastklikt.
• Als de snijdraad verder uitsteekt dan het trimmerblad, knip deze dan af zodat deze net het blad bereikt.
• Als de automatische draadtoevoer nog steeds niet werkt of de spoel vastzit, probeer dan de volgende suggestie:
• Reinig de spoelafdekking en de behuizing zorgvuldig.
• Verwijder de spoel en controleer of de hendel vrij kan bewegen.
• Verwijder de spoel en wind de snijdraad af, en wind deze vervolgens weer netjes op zoals hierboven beschreven. Vervang de spoel zoals aangegeven.

GARANTIE

Voor productservice kunt u de klantenservice bellen op (866) 384-8432.

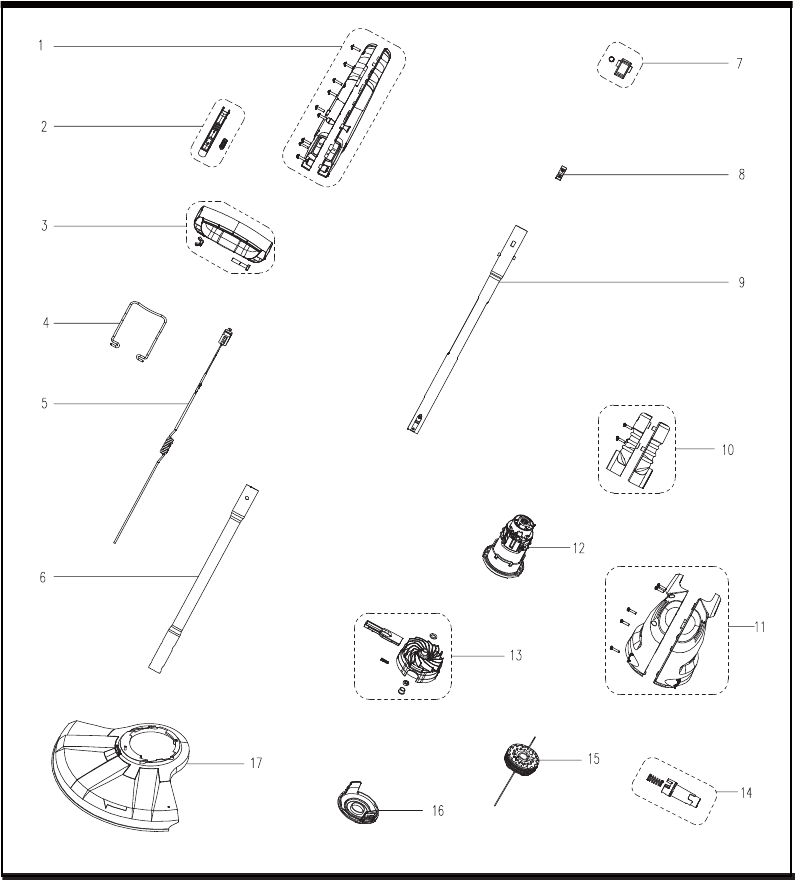

ONTPLOFTE TEKENING

ONDERDELENLIJST

* Onderdelen die grijs zijn gemarkeerd, zijn beschikbaar voor aankoop na verkoop.

Gedistribueerd Door Cleva North America 44 Parkway Commons Greer, SC 29650 (866)-384-8432
