Renogy RBT100LFP12-BT - LITHIUM IRON PHOSPHATE Handleiding

Belangrijke veiligheidsinstructies

Bewaar deze instructies.

Deze handleiding bevat belangrijke instructies voor de installatie, bediening en het onderhoud van de Lithium Iron Phosphate-accu met Bluetooth. Neem deze instructies in acht en bewaar ze in de buurt van de accu voor toekomstig gebruik. De volgende symbolen worden in de handleiding gebruikt om potentieel gevaarlijke situaties of belangrijke veiligheidsinformatie aan te duiden.

Geeft een potentieel gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak.

Geeft een kritische procedure aan voor de veilige en correcte installatie en bediening van de accu.

OPMERKING Geeft een procedure of functie aan die belangrijk is voor de veilige en correcte installatie en bediening van de accu.

Algemene veiligheidsinformatie

• Houd de accu uit de buurt van water, warmtebronnen, vonken en gevaarlijke chemicaliën.
• NIET doorboren, laten vallen, pletten, verbranden, binnendringen, schudden of slaan op de accu.
• NIET openen, demonteren of aanpassen aan de accu.
• Raak GEEN terminals of connectoren aan.
• Raak de blootgestelde elektrolyt of het poeder NIET aan als de accu beschadigd is.
• Blootgestelde elektrolyt of poeder dat in contact is gekomen met de huid of ogen MOET onmiddellijk met veel schoon water worden weggespoeld. Zoek daarna medische hulp.
• Zorg ervoor dat een acculader of laadregelaar is losgekoppeld voordat u aan de accu gaat werken.
• Sluit GEEN terminals aan of los van de accu zonder eerst de belastingen los te koppelen.

• Plaats GEEN gereedschap bovenop de accu.
• Houd de accu buiten het bereik van jonge kinderen.
• Draag de juiste beschermende uitrusting bij het werken aan de accu.
• Gebruik geïsoleerd gereedschap bij het werken aan de accu.
• Draag GEEN sieraden of andere metalen voorwerpen bij het werken aan of in de buurt van de accu.
• Zorg voor een adequate en veilige montage van de accu.
• Gebruik geschikte apparatuur voor het veilig transporteren van de accu.
• Gooi de accu NIET weg als huishoudelijk afval. Gebruik recyclingkanalen in overeenstemming met lokale, provinciale en federale voorschriften.

Algemene informatie

De Renogy Lithium Iron Phosphate-accu met Bluetooth is ontworpen als drop-in vervanging van deep-cycle loodzuuraccu's met zijn standaard BCI-groepsgrootte. Met een gewicht van slechts de helft van de loodzuurvarianten, kan de accu veilig worden ontladen tot 100% DOD (Depth of Discharge), waardoor tweemaal de energie wordt geleverd. De accu is vervaardigd met accucellen van automobielkwaliteit en heeft de hoogste veiligheidsnormen en een verlengde levensduur. De geavanceerde BMS (Battery Management System) host intelligente software en biedt uitgebreide bescherming aan de accu. De ingebouwde Bluetooth-module maakt real-time monitoring op mobiele apparaten mogelijk.

Belangrijkste kenmerken

• Eenvoudige upgrades
  Upgrade naadloos naar lithium met de standaard BCI-groepsgrootte, maar met een grotere energiedichtheid, een diepere ontladingscapaciteit, een hogere round-trip efficiëntie en een snellere laadsnelheid.
• Compromisloze kwaliteit
  Garandeert een uitzonderlijke levensduur met meer dan 2000 cycli (80% DOD), een continue ontlaadstroom van 100 A en een breed scala aan bedrijfstemperaturen met de accucellen van automobielkwaliteit.
• Betrouwbaar systeem
  Beschikt over bescherming op meerdere niveaus en nauwkeurige balancering met het intelligente batterijbeheersysteem.
• Real-time monitoring
  Bewaakt de status van de werking van de accu in real-time op mobiele apparaten met de ingebouwde Bluetooth-module.

Productoverzicht

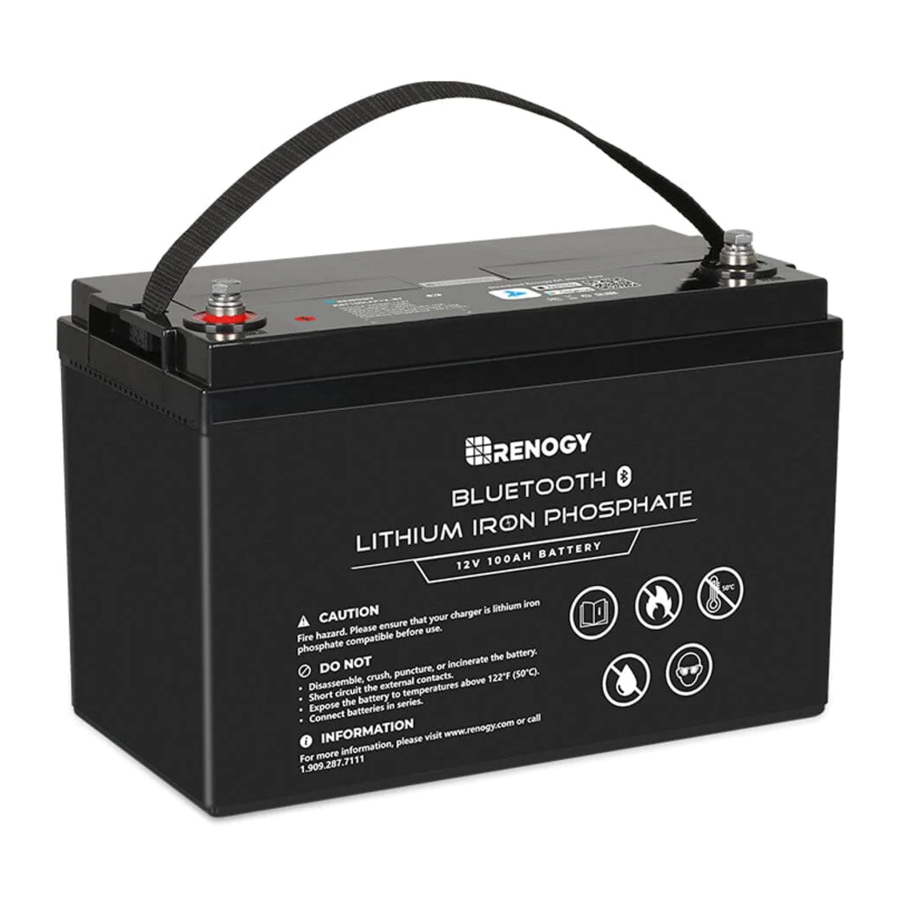

Onderdelen identificeren

1. Positieve terminal
2. Negatieve terminal
3. Hefband

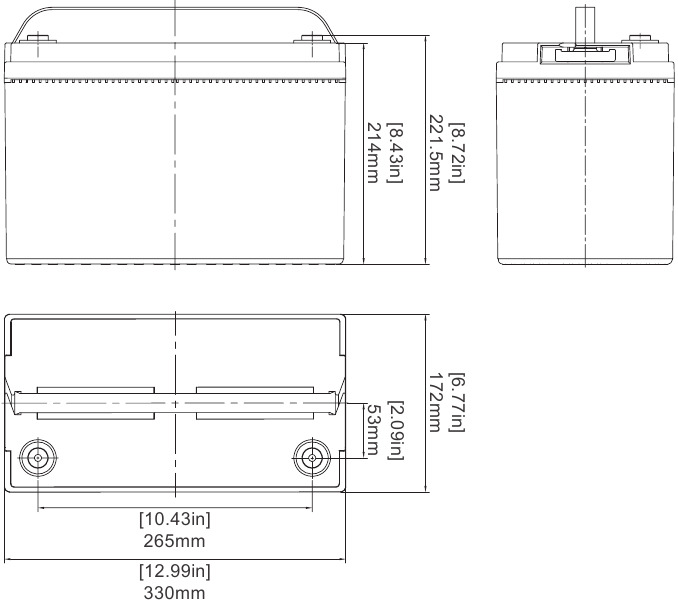

Afmetingen

Aanvullende componenten

• Lange terminalbouten (2)
  De lange terminalbouten (M8x1.25x20mm) worden gebruikt om meerdere kabelschoenen op een enkele accuterminal te bevestigen.


Voorbereiding

Voor de installatie en bediening van de accu wordt aanbevolen om de volgende apparatuur of gereedschappen beschikbaar te hebben:

• De juiste beschermende uitrusting
• Geïsoleerd gereedschap
• Multimeter
• Accukabel
• Acculader/laadregelaar

Accu installatie

Een veilige en betrouwbare installatie vereist getrainde en gecertificeerde technici. Daarom is het doel van dit gedeelte alleen om als richtlijn te dienen, aangezien niet alle scenario's kunnen worden behandeld.

• Maak GEEN kortsluiting op de accuterminals. Dit kan stroomstoten veroorzaken en leiden tot onomkeerbare schade aan het systeem en de accu.
• Controleer de polariteit voordat u de bedrading aansluit. Het omkeren van de polariteit kan en zal de accu vernietigen.
• Gebruik stroomonderbrekers, zekeringen of scheiders die op de juiste manier zijn gedimensioneerd door een gecertificeerde elektricien, erkende installateurs of regionale code-instanties om alle elektrische apparatuur te beschermen.

Inspectie

Controleer op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. De bovenkant van de accu en de terminalaansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn. Als er problemen worden geconstateerd met de accu, neem dan contact met ons op voor hulp.

Kabels dimensioneren

Accukabels (apart verkrijgbaar) moeten op de juiste manier worden gedimensioneerd om de verwachte belasting aan te kunnen. Raadpleeg de volgende tabel voor de stroombelastbaarheid van koperen kabels met verschillende draaddiktes.

De bovenstaande waarden zijn afkomstig van de NEC-tabel 310.15(B)16 voor koperen kabels met een nominale waarde van 75 °C (167 °F), werkend bij een omgevingstemperatuur van niet meer dan 30 °C (86 °F). Lengtes van meer dan 1829 mm (6 voet) vereisen mogelijk kabels met een zwaardere draaddikte om overmatig spanningsverlies in te kleine bedrading te voorkomen.

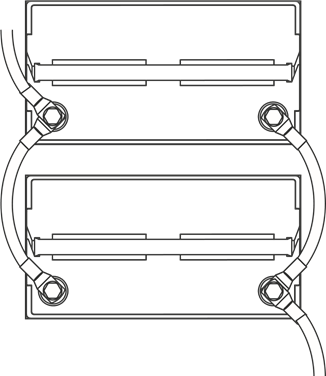

Accu's in een bank aansluiten

Sluit GEEN accu's in serie aan. Dit kan catastrofale storingen veroorzaken.

• Sluit GEEN accu's met verschillende chemische samenstellingen, nominale capaciteiten, nominale spanningen, merken of modellen parallel aan.
• Vermijd overmatig spanningsverschil tussen parallel aangesloten accu's om te voorkomen dat de overstroombeveiliging wordt geactiveerd.
• De kabels tussen elke parallel aangesloten accu moeten even lang zijn om ervoor te zorgen dat alle accu's even goed samen kunnen werken.
• Sluit niet meer dan 8 accu's parallel aan.

Om meerdere accu's parallel aan te sluiten, sluit u eerst de positieve terminals van de accu's op elkaar aan. Sluit vervolgens de negatieve terminals van de accu's op elkaar aan. Sluit ten slotte de positieve terminal van de eerste accu en de negatieve terminal van de laatste accu aan op het systeem. Dit type opstelling wordt gebruikt om de totale accucapaciteit te vergroten, terwijl de accuspanning hetzelfde blijft.

Kabelaansluitingen vastzetten

• Zet alle kabelaansluitingen vast volgens de juiste specificaties om een goed contact tussen de kabelschoenen en de accuterminals te garanderen. Te strakke kabelaansluitingen kunnen terminalbreuk veroorzaken en losse kabelaansluitingen kunnen smelten of brand veroorzaken.
• Gebruik een geïsoleerde sleutel om de kabelaansluitingen vast te draaien.

Om een goed contact tussen de kabelschoenen en de accuterminals te garanderen, gebruikt u het juiste aantal ringen om zoveel mogelijk schroefdraad in te schakelen zonder de terminalbout te laten uitsteken. Het juiste aantal ringen kan worden bepaald door de terminalbout met de hand vast te draaien met alleen de kabelschoen op zijn plaats en de aanwezige opening te observeren. Gebruik het aantal ringen dat nodig is, zodat de ringstapel iets groter is dan de waargenomen opening.

Het is belangrijk om ervoor te zorgen dat de kabelschoen en het bovenste oppervlak van de terminal in contact zijn. De ring(en) moeten bovenop de kabelschoen worden geplaatst. Plaats de ring(en) niet tussen de accuterminal en de kabelschoen, omdat dit een hoge weerstand en overmatige verhitting kan veroorzaken.

OPMERKING: Gebruik de meegeleverde lange terminalbouten wanneer dat nodig is om meerdere kabelschoenen op een enkele accuterminal te bevestigen.

Installatieomgeving

De accu moet worden geïnstalleerd op een schone, koele en droge plaats, waarbij water, olie en vuil uit de buurt van de accu worden gehouden. De ophoping van deze materialen op de accu kan stroomlekkage veroorzaken, wat resulteert in zelfontlading en een mogelijk kortsluiting. Er moet voldoende luchtstroom worden voorzien om overmatige warmteophoping te voorkomen en om temperatuurverschillen tussen de parallel aangesloten accu's te minimaliseren.

Batterijwerking

• Laad de batterij NIET te veel op of ontlaad deze niet te veel.
• Laad de batterij NIET op bij lage temperaturen onder 0 °C (32 °F) en ontlaad de batterij NIET bij hoge temperaturen boven 60 °C (140 °F).

Batterij activeren

De batterij wordt verzonden in de opslagmodus. Voordat u de batterij voor het eerst gebruikt, dient u de batterij te activeren met een laad-/ontlaadstroom van meer dan 1 A en de aansluitspanning te meten om te valideren. Koppel de batterij los van het systeem voorafgaand aan lange opslagperioden. De batterij schakelt na 24 uur automatisch over naar de opslagmodus. In de opslagmodus heeft de batterij een lage zelfontlading en kan de lading gedurende een langere periode vasthouden.

OPMERKING: Parallel geschakelde batterijen kunnen gelijktijdig worden geactiveerd met een laad-/ontlaadstroom van meer dan 1 A voor elke batterij.

Batterij opladen

• Overschrijd de maximale continue laadstroom van de batterij NIET.
• Laad de batterij alleen op met een batterijlader of laadregelaar die compatibel is met de lithium-ijzerfosfaatbatterij.

OPMERKING: Afhankelijk van de tijdsduur tussen de productie en de verzending kan de batterij worden ontvangen in een gedeeltelijke laadstatus (SOC). Laad de batterij volledig op voor het eerste gebruik.

Tijdens het standaard laadproces wordt de batterij eerst opgeladen met een constante stroom van 30 A totdat de batterijspanning 14,4 V bereikt. Vervolgens wordt de batterij opgeladen met een constante spanning van 14,4 V, terwijl de laadstroom wordt afgebouwd. Het standaard laadproces wordt als voltooid beschouwd wanneer de laadstroom minder dan 5 A is. Als u de batterij echter laat drijven, blijven de batterijcellen in balans en raakt de batterij niet beschadigd. Het standaard laadproces duurt normaal gesproken 3,5 uur. Veilig opladen vereist batterijtemperaturen tussen 0 °C en 55 °C (32 °F en 131 °F).

Batterij ontladen

• Overschrijd de maximale continue ontlaadstroom van de batterij NIET.
• Sluit GEEN grote belastingen aan op de batterij wanneer deze bijna leeg is
• Als de batterij wordt uitgeschakeld vanwege een lage laadstatus (SoC), dient u de batterij los te koppelen van de belastingen en de batterij zo snel mogelijk op te laden. Als u dit niet doet, kan dit onomkeerbare schade aan de batterij veroorzaken.
• Het wordt aanbevolen om de batterij te combineren met ontlaadapparatuur met laagspanningsonderbreking.

Tijdens het standaard ontlaadproces wordt de batterij ontladen met een constante stroom van 30 A totdat de batterijspanning 10 V bereikt. Veilig ontladen vereist batterijtemperaturen tussen -20 °C en 60 °C (-4 °F en 140 °F).

Batterijonderhoud

Inspectie

Voer regelmatig inspecties uit aan de hand van de onderstaande stappen:

• Onderzoek het uiterlijk van de batterij. De bovenkant van de batterij en de aansluitingen moeten schoon, droog en vrij van corrosie zijn.
• Controleer batterijkabels en aansluitingen. Vervang beschadigde kabels en draai losse aansluitingen vast.

Corrosie op de aansluitingen kan de prestaties van de batterij nadelig beïnvloeden en een veiligheidsrisico vormen. Houd de aansluitingen vrij van corrosie.

Schoonmaken

Maak de batterij regelmatig schoon aan de hand van de onderstaande stappen:

• Koppel de batterij los van de laadbron en/of belastingen.
• Maak de bovenkant van de batterij en de aansluitingen schoon met een vochtige doek of een niet-metalen borstel. Er kan een huishoudelijk schoonmaakmiddel worden gebruikt als de batterij extreem vuil is.
• Droog de batterij af met een schone doek en houd het gebied rond de batterij schoon en droog.
• Zorg ervoor dat de batterij volledig droog is voordat u deze weer aansluit op de laadbron en/of belastingen.

Spanning controleren

Controleer periodiek de batterijspanning om de batterijstatus te beoordelen. Als de batterij niet kan worden geactiveerd met een laad-/ontlaadstroom van meer dan 1 A of de batterij wordt geactiveerd met een rustspanning van minder dan 10 V, is de batterij mogelijk ernstig overmatig ontladen als gevolg van zelfontlading of parasitaire belastingen. Stop met het gebruik van de batterij totdat de fout kan worden verholpen en de batterij kan worden opgeladen.

Batterijopslag

Volg de onderstaande tips om ervoor te zorgen dat de batterij in goede staat uit de opslag komt:

• Laad de batterij op tot 30%~50% en koppel deze los van het systeem.
• Bewaar de batterij in een open, goed geventileerde, droge en schone ruimte met temperaturen tussen -25 °C en 65 °C (-13 °F en 149 °F).
• Behandel de batterij voorzichtig om scherpe schokken of extreme druk op de batterijbehuizing te voorkomen.
• Laad de batterij minstens één keer per 3~6 maanden op om overmatige ontlading te voorkomen.
• Laad de batterij volledig op wanneer deze uit de opslag wordt gehaald.

• Stel de batterij NIET bloot aan extreme temperaturen boven 65 °C (149 °F).
• Stel de batterij NIET bloot aan warmtebronnen.
• Stel de batterij NIET bloot aan direct zonlicht, vocht of neerslag.

Batterijbeheersysteem

Waarschuwing en bescherming

De batterij bevat een batterijbeheersysteem (BMS) dat de gebruiker waarschuwt en de batterij beschermt tegen overspanning, onderspanning, overstroom, kortsluiting, hoge temperatuur en lage temperatuur. Raadpleeg de volgende tabel voor de trigger- en herstelvoorwaarde van elke waarschuwing en bescherming.

OPMERKING

• De waarschuwingsstatus kan alleen worden bewaakt in de DC Home-app.
• De waarschuwingsstatus heeft geen invloed op de normale werking van de batterij. Het wordt echter aanbevolen om de batterij nauwlettender in de gaten te houden om te voorkomen dat beveiligingen worden geactiveerd.

Batterijcelbalancering

De batterij maakt gebruik van een bypass-circuit om het evenwicht tussen elke batterijcelgroep te bewaren. Elke batterijcelgroep is parallel verbonden met een bypass-weerstand en een schakelaar. Als tijdens het laadproces de batterijcelgroep met de hoogste spanning de ingestelde startspanning voor balancering bereikt en het spanningsverschil tussen de batterijcelgroep met de hoogste spanning en de batterijcelgroep met de laagste spanning het ingestelde spanningsverschil overschrijdt, wordt de schakelaar die is aangesloten op de batterijcelgroep met de hoogste spanning gesloten om de laadstroom rond de batterijcelgroep met de hoogste spanning te leiden via de bypass-weerstand totdat het spanningsverschil onder de ingestelde waarde daalt. Om overmatig energieverlies te voorkomen, wordt de batterijcelbalancering alleen uitgevoerd tijdens het laadproces.

Probleemoplossing

Raadpleeg de volgende instructies of neem contact met ons op voor hulp als er zich problemen voordoen tijdens het gebruik van de batterij:

• Als de batterij niet kan worden geactiveerd met een laad-/ontlaadstroom van meer dan 1A of de batterij wordt geactiveerd met een rustspanning onder 10V, kan de batterij ernstig zijn ontladen door zelfontlading of parasitaire belastingen. Laat de batterij herleven met een batterijlader of laadregelaar met lithiumbatterijactivering of geforceerd opladen.
• Als de batterijspanning 0V is, kunnen de interne zekeringen zijn doorgebrand als gevolg van ernstige overstroom. Neem contact met ons op voor hulp.
• Als de batterij wordt uitgeschakeld vanwege onderspanningsbeveiliging, koppel dan de batterij los van de belasting en laad de batterij zo snel mogelijk op met een stroom van meer dan 1A.
• Als de batterij de laadstroom afsnijdt vanwege overspanningsbeveiliging, koppel dan de batterij los van de laadbron en ontlaad de batterij zo snel mogelijk met een stroom van meer dan 1A. Als het probleem aanhoudt met een lithiumijzerfosfaat-compatibele laadbron en de juiste spanningsinstelling, verlaag dan eerst de laadspanning met 0,2 V ~ 0,4 V om de batterijcellen 6 uur lang in evenwicht te brengen voordat u probeert de batterij weer volledig op te laden.
• Als de batterijtemperatuur te hoog/laag wordt tijdens het gebruik en de hoge/lage temperatuurbeveiliging activeert, koppel de batterij dan los van de laadbron en/of belasting en koel de batterij af/warm de batterij op. De batterij zal automatisch herstellen van de hoge/lage temperatuurbeveiliging en doorgaan met werken.
• Als er een te hoge stroom door de batterij loopt en de overstroombeveiliging voor laden/ontladen activeert, koppel de batterij dan zo snel mogelijk los van de laadbron/belasting. De batterij zal automatisch herstellen van de overstroombeveiliging voor laden/ontladen na 1 minuut. Als de overstroombeveiliging voor laden/ontladen 3 keer achter elkaar wordt geactiveerd, zal de batterij niet meer automatisch herstellen. Ontlaad/laad de batterij met een stroom van meer dan 1A om de batterij te herstellen van de overstroombeveiliging voor laden/ontladen.
• Als de batterij kortgesloten is en de kortsluitbeveiliging activeert, verwijder de kortsluiting dan zo snel mogelijk en laad de batterij op met een stroom van meer dan 1A. De batterij zal automatisch herstellen van de kortsluitbeveiliging.

Specificaties

Algemeen

Werkingsparameters

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
