Renogy RBT100LFP12SH - SMART LITHIUM IJZERFOSFAAT Handleiding

Belangrijke veiligheidsinstructies

Bewaar deze instructies.

Deze handleiding bevat belangrijke instructies voor installatie, bediening en onderhoud van de Smart Lithium IJzerfosfaat Batterij. Neem deze instructies in acht en bewaar ze in de buurt van de batterij voor toekomstig gebruik. De volgende symbolen worden in de handleiding gebruikt om potentieel gevaarlijke situaties of belangrijke veiligheidsinformatie aan te duiden.

Geeft een potentieel gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak.

Geeft een cruciale procedure aan voor de veilige en correcte installatie en bediening van de batterij.

OPMERKING
Geeft een procedure of functie aan die belangrijk is voor de veilige en correcte installatie en bediening van de batterij.

Algemene veiligheidsinformatie

• Houd de batterij uit de buurt van water, warmtebronnen, vonken en gevaarlijke chemicaliën.
• Doorboor, laat vallen, plet, verbrand, penetreer, schud of sla NIET op de batterij.
• Open, demonteer of wijzig de batterij NIET.
• Raak GEEN terminals of connectoren aan.
• Raak de blootgestelde elektrolyt of poeder NIET aan als de batterijbehuizing beschadigd is.
• Blootgestelde elektrolyt of poeder dat in contact is gekomen met de huid of ogen MOET onmiddellijk met veel schoon water worden uitgespoeld. Raadpleeg daarna een arts.
• Zorg ervoor dat elke batterijlader of laadregelaar is losgekoppeld voordat u aan de batterij werkt.
• Sluit GEEN terminals aan of los van de batterij zonder eerst de belastingen los te koppelen.

• Plaats GEEN gereedschap bovenop de batterij.
• Houd de batterij buiten bereik van jonge kinderen.
• Draag de juiste beschermende uitrusting bij het werken aan de batterij.
• Gebruik geïsoleerd gereedschap bij het werken aan de batterij.
• Draag GEEN sieraden of andere metalen voorwerpen bij het werken aan of in de buurt van de batterij.
• Zorg voor een adequate en veilige montage van de batterij.
• Gebruik geschikte handlingapparatuur voor veilig transport van de batterij.
• Gooi de batterij NIET weg als huishoudelijk afval. Gebruik recyclingkanalen in overeenstemming met lokale, provinciale en federale voorschriften.

Algemene informatie

De Renogy Smart Lithium IJzerfosfaat Batterij maakt automatische balancering tussen parallelle verbindingen mogelijk en biedt meer flexibiliteit voor de configuratie van de batterijbank. Het geïntegreerde batterijbeheersysteem (BMS) beschermt de batterij niet alleen tegen verschillende abnormale omstandigheden, maar bewaakt en beheert ook het laad- en ontlaadproces. De geavanceerde batterijcellen zorgen voor een verlengde levensduur en uitzonderlijke ontlaadprestaties. Met ingebouwde intelligente zelfverwarming is de batterij zelfs in omstandigheden met lage temperaturen oplaadbaar.

Belangrijkste kenmerken

• Auto-Balance (Automatische Balans) Verbindt meerdere batterijen parallel veilig met de auto-balancing functie om te voldoen aan de vermogens- en energievereisten van verschillende systeemopstellingen.
• Ultra-Safety (Ultra-veiligheid)
  Het batterijbeheersysteem (BMS) biedt uitgebreide bescherming aan de batterij en beheert het laad- en ontlaadproces.
• Uncompromised Quality (Compromisloze kwaliteit)
  De geavanceerde batterijcellen zorgen voor een uitzonderlijke levensduur van meer dan 4000 cycli (80% DOD), tot 100A continue ontlaadstroom en een breed scala aan bedrijfstemperaturen.
• Communication Port (Communicatiepoort)
  De communicatiepoorten maken de communicatie mogelijk tussen aangesloten batterijen, externe apparaten en hostcomputers.
• Self-Heating (Zelfverwarming)
  De intelligente zelfverwarmingsfunctie houdt de batterij opgeladen in koude omgevingen.

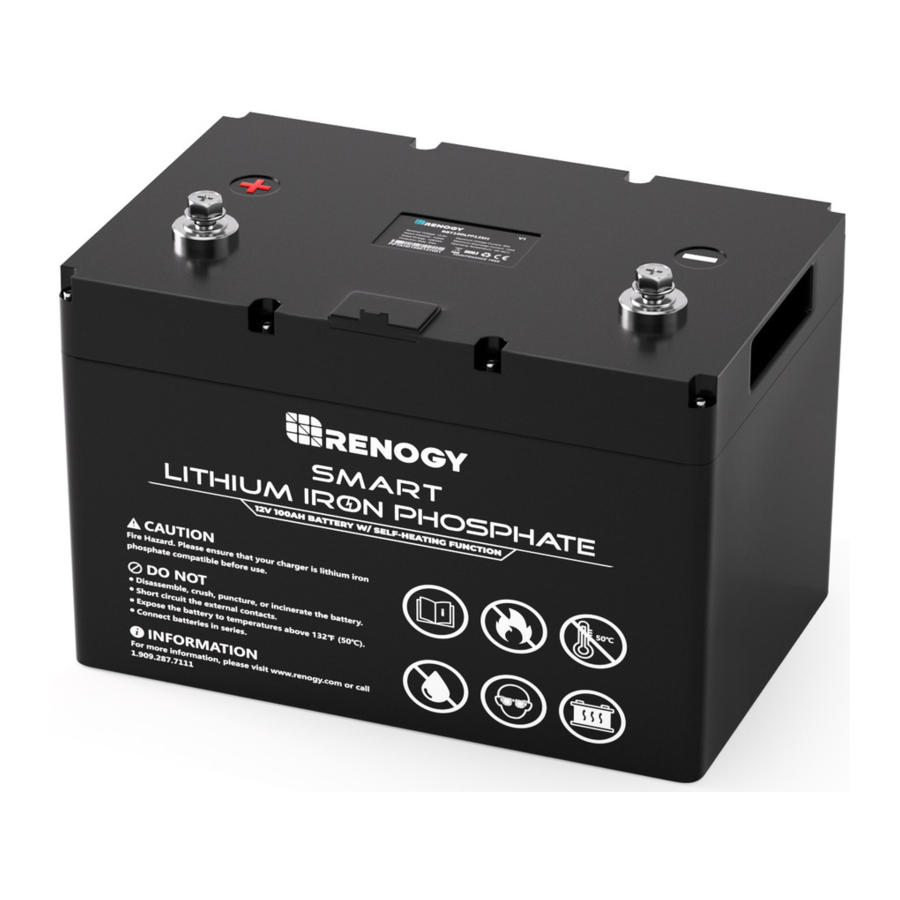

Productoverzicht

Identificatie van onderdelen

1. Positive Terminal (Positieve terminal)
2. Negative Terminal (Negatieve terminal)
3. RS485 UP Communication Port (RS485 UP Communicatiepoort)
4. RS485 LINK Communication Port (RS485 LINK Communicatiepoort)

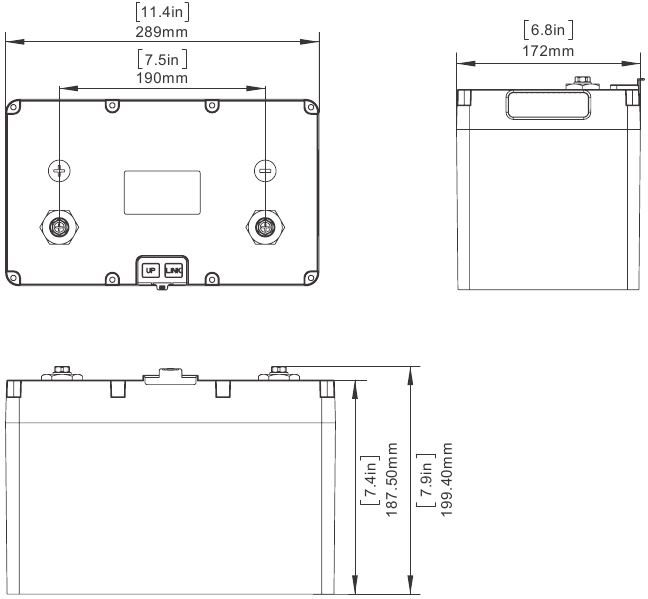

Afmetingen

Aanvullende componenten

• Activation Switch (Activeringsschakelaar)
  De activeringsschakelaar wordt gebruikt om de batterij te schakelen tussen actieve modus en opslagmodus.

• Long Terminal Bolts (2) (Lange terminalbouten (2))
  De lange terminalbouten (M8 x 1 x 20 mm) worden gebruikt om meerdere kabelschoenen op een enkele batterijterminal te bevestigen.


Voorbereiding

Voor de installatie en bediening van de batterij wordt aanbevolen om de volgende apparatuur of gereedschappen beschikbaar te hebben:

• Juiste beschermende uitrusting
• Geïsoleerd gereedschap
• Multimeter
• Batterijkabel
• Batterijlader / Laadregelaar

Batterij installatie

Veilige en betrouwbare installatie vereist getrainde en gecertificeerde technici. Daarom is het doel van deze sectie alleen om als richtlijn te dienen, aangezien niet alle scenario's kunnen worden behandeld.

• Maak GEEN kortsluiting op de batterijterminals. Dit kan stroomstoten veroorzaken en leiden tot onherstelbare schade aan het systeem en de batterij.
• Controleer de polariteit voordat u de bedrading aansluit. Het omkeren van de polariteit kan en zal de batterij vernietigen.
• Gebruik stroomonderbrekers, zekeringen of ontkoppelingen die op de juiste manier zijn gedimensioneerd door een gecertificeerde elektricien, erkende installateurs of regionale code-autoriteiten om alle elektrische apparatuur te beschermen.

Inspectie

Controleer op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. De bovenkant van de batterij en de terminalaansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn. Als er problemen met de batterij worden geconstateerd, neem dan contact met ons op voor hulp. Raadpleeg de laatste pagina van de handleiding voor contactgegevens.

Kabeldimensionering

Batterijkabels (apart verkrijgbaar) moeten voldoende groot zijn om de verwachte belasting aan te kunnen. Raadpleeg de volgende tabel voor de stroomvoerende capaciteit van koperen kabels met verschillende draaddiktes.

De bovenstaande waarden zijn afkomstig uit de NEC-tabel 310.15(B)16 voor koperen kabels met een nominale waarde van 75°C (167°F), die werken bij een omgevingstemperatuur van niet meer dan 30°C (86°F). Lengtes van meer dan 6 voet (1829 mm) vereisen mogelijk kabel met een zwaardere draaddikte om overmatige spanningsval in ondermaatse bedrading te voorkomen.

Batterijen in banken aansluiten

Verbind batterijen NIET in serie. Dit kan leiden tot catastrofale storingen.

• Verbind GEEN batterijen met verschillende chemische samenstellingen, merken, modellen, nominale capaciteiten of nominale spanningen parallel.
• Vermijd een te hoog spanningsverschil tussen parallel geschakelde batterijen, ondanks de auto-balancing functie, om te voorkomen dat de overstroombeveiliging wordt geactiveerd.
• In parallelle batterijbanken moeten de kabels tussen elke batterij van gelijke lengte zijn om ervoor te zorgen dat alle batterijen in het systeem gelijkwaardig kunnen samenwerken.
• Het wordt niet aanbevolen om meer dan 4 batterijen parallel aan te sluiten als u gebruik maakt van de auto-balancing functie.

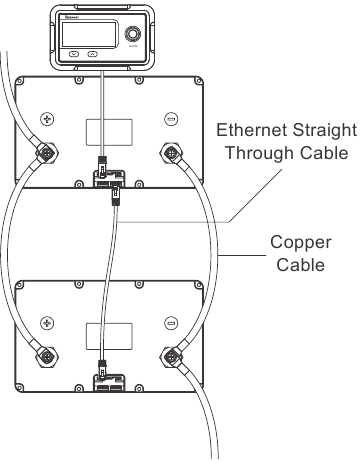

Om meerdere batterijen parallel te schakelen, sluit u eerst de positieve terminals van de batterijen op elkaar aan. Sluit vervolgens de negatieve terminals van de batterijen op elkaar aan. Sluit ten slotte de positieve terminal van de eerste batterij en de negatieve terminal van de laatste batterij aan op het systeem. Dit type opstelling wordt gebruikt om de totale batterijcapaciteit te vergroten terwijl de batterijspanning hetzelfde blijft.

Om de communicatie tussen parallel geschakelde batterijen mogelijk te maken voor de correcte werking van het Renogy Monitoring Screen of de Renogy Bluetooth Module, sluit u de RS485 LINK Communicatiepoorten van de voormalige batterijen aan op de RS485 UP Communicatiepoorten van de laatste met behulp van CAT5 (of hoger) Ethernet straight through kabels (niet inbegrepen). Het Renogy Monitoring Screen of de Renogy Bluetooth Module moet worden aangesloten op de RS485 UP Communicatiepoort van de eerste batterij.

Kabelverbindingen beveiligen

• Zorg ervoor dat alle kabelverbindingen volgens de juiste specificaties zijn vastgezet om een goed contact tussen de kabelschoenen en de terminals te garanderen. Het te strak aandraaien van kabelverbindingen kan leiden tot het breken van de terminal en losse kabelverbindingen kunnen leiden tot het smelten van de terminal of brand.
• Gebruik een geïsoleerde kruiskopschroevendraaier om de kabelverbindingen vast te draaien.

Om een goed contact tussen de kabelschoenen en de terminals te garanderen, gebruikt u het juiste aantal ringen om zoveel mogelijk schroefdraad te gebruiken zonder de terminalbout te laten uitsteken. Het juiste aantal ringen kan worden bepaald door de terminalbout met de hand vast te draaien met alleen de kabelschoen op zijn plaats en de aanwezige opening te observeren. Gebruik het aantal ringen dat nodig is, zodat de ringstapel iets groter is dan de waargenomen opening.

Het is belangrijk om ervoor te zorgen dat de kabelschoen en het bovenoppervlak van de terminal in contact staan. De ring(en) moeten bovenop de schoen worden geplaatst. Plaats de ring(en) niet tussen de batterijterminal en de kabelschoen, omdat dit een hoge weerstand en overmatige verwarming kan veroorzaken.

OPMERKING: Gebruik de meegeleverde lange terminalbouten wanneer dat nodig is om meerdere kabelschoenen op een enkele batterijterminal te bevestigen.

Installatie omgeving

De batterij moet worden geïnstalleerd op een schone, koele en droge plaats, waarbij water, olie en vuil uit de buurt van de batterij worden gehouden. De ophoping van deze materialen op de batterij kan stroomlekkage veroorzaken, wat resulteert in zelfontlading en een mogelijk kortsluiting. Er moet voldoende luchtstroom worden voorzien om overmatige warmteontwikkeling te voorkomen en om temperatuurvariaties tussen de batterijen te minimaliseren.

Batterijwerking

• Laad de batterij NIET te veel op en ontlaad hem NIET te veel.
• Ontlaad de batterij NIET bij hoge temperaturen boven 140°F (60°C).

Bediening van de activeringsschakelaar

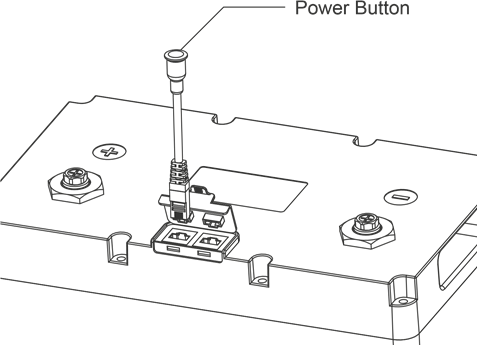

De batterij kan met de activeringsschakelaar tussen actieve modus en opslagmodus worden geschakeld. Wanneer de batterij in de opslagmodus staat, sluit u de activeringsschakelaar aan op de RS485 UP-communicatiepoort van de batterij en drukt u op de "Power Button" (Aan/uit-knop). Het vage blauwe led-lampje op de "Power Button" (Aan/uit-knop) wordt helderblauw om aan te geven dat de batterij succesvol naar de actieve modus is overgeschakeld. Controleer de batterijspanning om een actieve batterij te valideren.

Koppel de batterij voorafgaand aan lange opslagperioden los van het systeem, sluit de activeringsschakelaar aan op de RS485 UP-communicatiepoort van de batterij en houd de "Power Button" (Aan/uit-knop) 3 seconden ingedrukt om de batterij naar de opslagmodus te schakelen. De helderblauwe led-indicator wordt vaag blauw om aan te geven dat de batterij naar de opslagmodus is geschakeld. In de opslagmodus heeft de batterij een lage zelfontlading en kan hij de lading langer vasthouden.

Laat de batterij tijdens de installatie in de opslagmodus staan. Schakel de batterij NIET naar de actieve modus voordat u er zeker van bent dat alle aansluitingen correct en veilig zijn. Het aansluiten van actieve batterijen op het systeem kan de kortsluitbeveiliging van de batterij activeren.

OPMERKING

• De batterij verlaat de fabriek in de opslagmodus. Schakel de batterij naar de actieve modus door hem op te laden of de activeringsschakelaar te gebruiken nadat u de batterij voor de eerste keer op het systeem hebt aangesloten.
• Parallel geschakelde batterijen kunnen gelijktijdig naar de actieve modus worden geschakeld door ze op te laden of de activeringsschakelaar op een van de batterijen te gebruiken. Om parallel geschakelde batterijen gelijktijdig naar de opslagmodus te schakelen, schakelt u de communicatie tussen parallel geschakelde batterijen in en gebruikt u de activeringsschakelaar op de eerste batterij. Anders koppelt u de parallel geschakelde batterijen los en gebruikt u de activeringsschakelaar om elke batterij naar de opslagmodus te schakelen.

Zelfverwarmingsfunctie

De normale werking van de zelfverwarmingsfunctie vereist een stabiele laadstroom van meer dan 4A voor elke batterij in het parallelle batterijpark. De zelfverwarmingsfunctie begint automatisch te werken zodra de batterij en de batterijtemperatuur onder 41°F (5°C) dalen en stopt automatisch met werken zodra de batterijtemperatuur boven 50°F (10°C) stijgt.

OPMERKING: De zelfverwarmingsfunctie kan niet normaal werken als een PWM-laadregelaar of een kleine stroomacculader wordt gebruikt om de batterij bij lage temperaturen op te laden.

Batterijen opladen

• Overschrijd de maximale laadstroom naar de batterij NIET.
• Laad de batterij ALLEEN op met een acculader of laadregelaar die compatibel is met lithium-ijzerfosfaatbatterijen.

OPMERKING: Afhankelijk van de tijdsduur tussen productie en verzending, kan de batterij in een gedeeltelijke laadtoestand worden ontvangen. Laad de batterij volledig op voor het eerste gebruik.

Tijdens het standaardlaadproces wordt de batterij eerst opgeladen met een constante stroom van 20A totdat de batterijspanning 14,4V bereikt. Vervolgens wordt de batterij opgeladen met een constante spanning van 14,4V terwijl de laadstroom wordt afgebouwd. Het standaardlaadproces wordt als voltooid beschouwd wanneer de laadstroom minder dan 2A is. Als de batterij echter op druppelladen wordt gehouden, blijven de batterijcellen in balans en wordt de batterij niet beschadigd. Het standaardlaadproces duurt normaal gesproken 7 uur. Veilig opladen vereist batterijtemperaturen onder 131°F (55°C). Als de zelfverwarmingsfunctie niet normaal kan werken, zijn batterijtemperaturen boven 32°F (0°C) ook vereist voor veilig opladen.

Batterijen ontladen

• Overschrijd de maximale ontlaadstroom naar de batterij NIET.
• Sluit GEEN grote belastingen aan op de batterij wanneer deze bijna leeg is.
• Als de batterij wordt uitgeschakeld vanwege een lage laadtoestand (SoC), koppelt u de batterij los van de ontlaadapparatuur om potentiële parasitaire belastingen te elimineren en laadt u de batterij zo snel mogelijk op. Als u dit niet doet, kan dit onherstelbare schade aan de batterij veroorzaken.
• Het wordt aanbevolen om de batterij te combineren met ontlaadapparatuur met laagspanningsontkoppeling in het systeem.

Tijdens het standaardontlaadproces wordt de batterij ontladen met een constante stroom van 20A totdat de batterijspanning 10V bereikt. Veilig ontladen vereist batterijtemperaturen tussen -4°F en 140°F (-20°C en 60°C).

Batterijonderhoud

Inspectie

Voer regelmatig inspecties uit volgens deze stappen:

• Onderzoek het uiterlijk van de batterij. De bovenkant van de batterij en de aansluitingen moeten schoon, droog en vrij van corrosie zijn.
• Controleer de batterijkabels en aansluitingen. Vervang beschadigde kabels en draai losse aansluitingen vast.

Corrosie van de aansluitingen kan de prestaties van de batterij nadelig beïnvloeden en een veiligheidsrisico vormen. Houd de aansluitingen vrij van corrosie.

Reinigen

Reinig de batterij regelmatig volgens deze stappen:

• Koppel de batterij los van de laadbron of elektrische belasting.
• Schakel de batterij naar de opslagmodus met behulp van de activeringsschakelaar.
• Reinig de bovenkant van de batterij en de aansluitingen met een vochtige doek of een niet-metalen borstel. Een huishoudelijk reinigingsmiddel kan worden gebruikt als de batterij extreem vuil is.
• Droog de batterij af met een schone doek en houd de omgeving rond de batterij schoon en droog.
• Zorg ervoor dat de batterij volledig droog is voordat u hem naar de actieve modus schakelt en/of opnieuw aansluit op de laadbron of elektrische belasting.

Spanning controleren

Controleer de batterijspanning periodiek om de conditie van de batterij te beoordelen. Als de rustspanning van de batterij in de actieve modus bij kamertemperatuur lager is dan 10V, is de batterij mogelijk te veel ontladen als gevolg van zelfontlading of parasitaire belastingen. Stop met het gebruik van de batterij totdat de fout kan worden verholpen en de batterij kan worden opgeladen.

Batterijopslag

Volg deze tips om ervoor te zorgen dat de batterij in goede staat uit de opslag komt:

• Laad de batterij op tot 30%~50% en schakel de batterij naar de opslagmodus met behulp van de "Power Button" (Aan/uit-knop).
• Koppel de batterij los van de ontlaadapparatuur om mogelijke parasitaire belastingen te elimineren die de batterij kunnen ontladen.
• Bewaar de batterij in een open, goed geventileerde, droge, schone ruimte bij een temperatuur tussen -13°F~149°F (-25°C~65°C).
• Behandel de batterij voorzichtig om scherpe stoten of extreme druk op de batterijbehuizing te voorkomen.
• Laad de batterij minstens één keer per 3~6 maanden op om overontlading te voorkomen.
• Wanneer de batterij uit de opslag wordt gehaald, moet deze volledig worden opgeladen voor gebruik.

• Stel de batterij NIET bloot aan extreme temperaturen boven 149°F (65°C).
• Stel de batterij NIET bloot aan warmtebronnen.
• Stel de batterij NIET bloot aan direct zonlicht, vocht of neerslag.

Batterijbeheersysteem

Waarschuwing en beveiliging

De batterij bevat een batterijbeheersysteem (BMS) dat u waarschuwt en de batterij beschermt tegen overspanning, onderspanning, overstroom, kortsluiting, hoge temperatuur en lage temperatuur. Raadpleeg de volgende tabel voor de activerings- en herstelconditie van elke waarschuwing en beveiliging.

OPMERKING

• De waarschuwingsstatus is alleen zichtbaar op het "Renogy Monitoring Screen" (Renogy-bewakingsscherm) en de DC Home-app.
• De waarschuwingsstatus heeft geen invloed op het normale gebruik van de batterij. Het wordt echter aanbevolen om de batterij beter in de gaten te houden om te voorkomen dat deze in de beveiligingsmodus komt.

Batterijcelbalancering

De batterij maakt gebruik van een bypass-circuit om de balans tussen elke batterijcelgroep te behouden. Elke batterijcelgroep is parallel geschakeld met een bypass-weerstand en een schakelaar. Als tijdens het laadproces de batterijcelgroep met de hoogste spanning de ingestelde startspanning voor de balancering bereikt en het spanningsverschil tussen de batterijcelgroep met de hoogste spanning en de batterijcelgroep met de laagste spanning de ingestelde spanningsverschil overschrijdt, wordt de schakelaar die is aangesloten op de batterijcelgroep met de hoogste spanning gesloten om de laadstroom rond de batterijcelgroep met de hoogste spanning te leiden via de bypass-weerstand totdat het spanningsverschil onder de ingestelde waarde daalt. Om overmatig energieverlies te voorkomen, wordt de batterijcelbalancering alleen uitgevoerd tijdens het laadproces.

Probleemoplossing

Raadpleeg de volgende instructies of neem contact met ons op voor hulp als er zich problemen voordoen tijdens het gebruik van de batterij:

• Als de activeringsschakelaar de batterij niet in de actieve modus kan zetten of de rustspanning van de batterij lager is dan 10 V in de actieve modus bij kamertemperatuur, is de batterij mogelijk ernstig ontladen als gevolg van zelfontlading of parasitaire belastingen. Activeer de batterij opnieuw met behulp van een batterijlader of laadregelaar met de lithiumbatterij-activeringsfunctie.
• Als de klemspanning van de batterij 0 V aangeeft in de actieve modus, zijn de interne zekeringen van de batterij mogelijk doorgebrand als gevolg van ernstige overstroom. Neem contact met ons op voor hulp.
• Als de batterijspanning te laag wordt om elektrische belastingen betrouwbaar van stroom te voorzien of de onderspanningsbeveiliging van de batterij activeert, koppel dan de batterij los van de elektrische belastingen en laad de batterij zo snel mogelijk op.
• Als de batterijtemperatuur te hoog/laag wordt tijdens het gebruik en de batterij hoge/lage temperatuurbeveiliging activeert, koppel de batterij dan los van de laadbron en elektrische belastingen en koel/verwarm de batterij tot kamertemperatuur. De batterij zal automatisch herstellen van de batterij hoge/lage temperatuurbeveiliging.
• Als er een te hoge stroom door de batterij loopt en de laad-/ontlaadoverstroombeveiliging activeert, koppel de batterij dan onmiddellijk los van de laadbron/elektrische belasting. De batterij zal automatisch herstellen van de laad-/ontlaadoverstroombeveiliging.
• Als de batterij kortgesloten is en de kortsluitbeveiliging activeert, verwijder dan onmiddellijk de kortsluiting en laad de batterij op met een stroom van meer dan 1 A om de batterij te herstellen van de kortsluitbeveiliging.

Specificaties

Algemeen

Bedrijfsparameters
