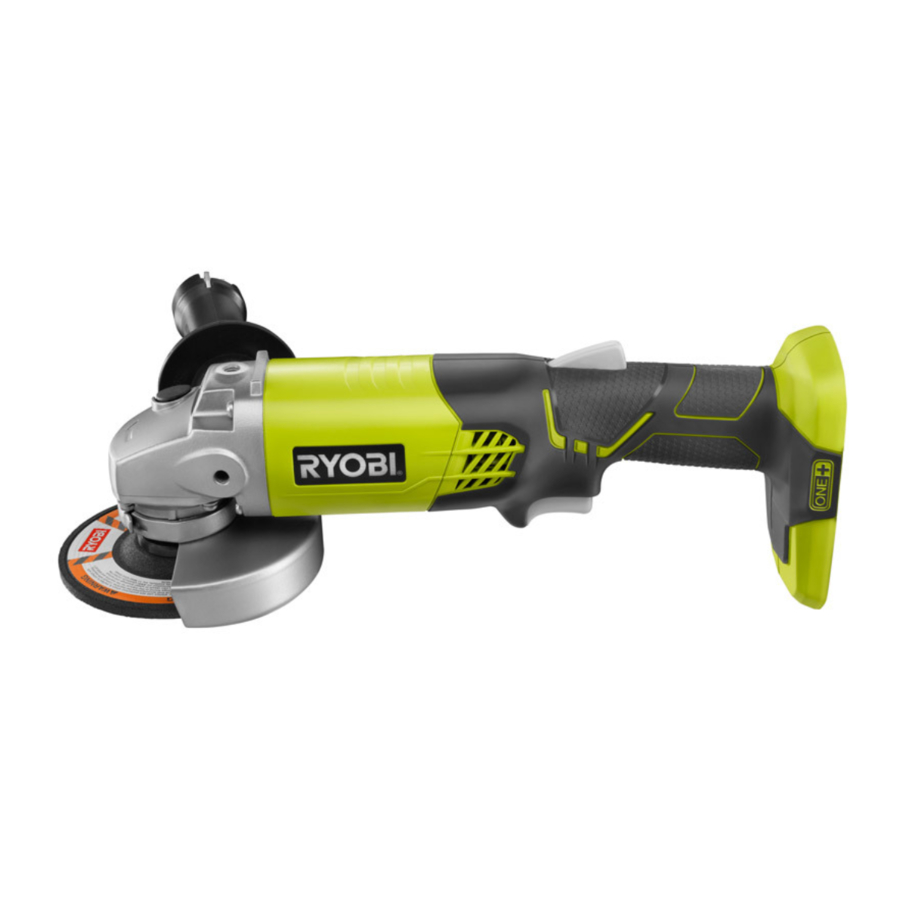

Ryobi P4221 - 18 V HAakse SLIJPER Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) aangedreven elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

VEILIGHEID VAN DE WERKPLEK

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en opladers die vermeld staan in het correlatie supplement 987000-432 voor gereedschap/apparaat/batterijpakket/oplader.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de batterij aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede voet en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen terechtkomen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of onstabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd tot vastlopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel bij toevallig contact met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Gebruik bij het onderhoud van elektrisch gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het gedeelte Onderhoud van deze handleiding. Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.

PRODUCTVEILIGHEIDSWAARSCHUWINGEN

VEILIGHEIDSWAARSCHUWINGEN GEMEENSCHAPPELIJK VOOR SCHUUR-/SCHUURPAPIER-/DRAADBORS- EN POLIJSTWERKZAAMHEDEN

• Dit elektrische gereedschap is bedoeld om te functioneren als een slijpmachine, schuurmachine, draadborstel of polijstmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
• Werkzaamheden zoals doorslijpen worden niet aanbevolen om met dit elektrische gereedschap uit te voeren. Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen een gevaar opleveren en persoonlijk letsel veroorzaken.
• Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de gereedschapsfabrikant. Alleen omdat het accessoire op uw elektrische gereedschap kan worden bevestigd, is dit nog geen garantie voor een veilige werking.
• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
• De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw elektrische gereedschap liggen. Accessoires van onjuiste afmetingen kunnen niet voldoende worden afgeschermd of gecontroleerd.
• De schroefdraadmontage van accessoires moet overeenkomen met de schroefdraad van de slijpmachine-as. Voor accessoires die met flenzen worden gemonteerd, moet het asgat van het accessoire passen op de centreerdiameter van de flens. Accessoires die niet overeenkomen met de montagehardware van het elektrische gereedschap, zullen onbalans vertonen, overmatig trillen en kunnen leiden tot verlies van controle.
• Gebruik geen beschadigd accessoire. Inspecteer vóór elk gebruik het accessoire, zoals schuurschijven op chips en scheuren, steunschijf op scheuren, scheuren of overmatige slijtage, draadborstel op losse of gebarsten draden. Als het elektrische gereedschap of accessoire valt, inspecteer het dan op schade of installeer een onbeschadigd accessoire. Nadat u een accessoire hebt geïnspecteerd en geïnstalleerd, positioneert u uzelf en omstanders uit het vlak van het roterende accessoire en laat u het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires breken normaal gesproken tijdens deze testtijd uit elkaar.
• Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een werkplaatsschort die kleine schuur- of werkstukfragmenten kunnen stoppen. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende bewerkingen. Het stofmasker of het ademhalingstoestel moet in staat zijn om deeltjes te filteren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
• Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van een werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
• Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpoppervlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een "onder spanning staande" draad kan blootliggende metalen delen van het elektrische gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.
• Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in het draaiende accessoire worden getrokken.
• Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak grijpen en het elektrische gereedschap uit uw controle trekken.
• Laat het elektrische gereedschap niet draaien terwijl u het aan uw zijde draagt. Accidenteel contact met het draaiende accessoire kan uw kleding vastgrijpen, waardoor het accessoire in uw lichaam wordt getrokken.
• Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig. De ventilator van de motor zuigt stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
• Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.
• Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

Terugslag is een plotselinge reactie op een afgeknelde of vastgelopen roterende schijf, steunschijf, borstel of ander accessoire. Afknellen of vastlopen veroorzaakt een snelle stilstand van het roterende accessoire, waardoor het ongecontroleerde elektrische gereedschap in de richting wordt gedwongen die tegengesteld is aan de rotatie van het accessoire op het punt van de binding.

Als bijvoorbeeld een schuurschijf vastloopt of wordt afgeknepen door het werkstuk, kan de rand van de schijf die in het knelpunt komt, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of terugslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknelling. Schuurschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.

• Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over terugslag- of koppelreactie tijdens het opstarten. De bediener kan koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
• Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
• Plaats uw lichaam niet in het gebied waar het elektrische gereedschap zal bewegen als er terugslag optreedt. Terugslag zal het gereedschap voortstuwen in de richting die tegengesteld is aan de beweging van de schijf op het punt van vastlopen.
• Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Vermijd stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
• Bevestig geen zaagketting, houtsnijblad of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR SLIJPWERKZAAMHEDEN

• Gebruik alleen schijftypes die worden aanbevolen voor uw elektrische gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf. Schijven waarvoor het elektrische gereedschap niet is ontworpen, kunnen niet voldoende worden afgeschermd en zijn onveilig.
• Het slijpoppervlak van center depressief schijven moet onder het vlak van de beschermkaplip worden gemonteerd. Een onjuist gemonteerde schijf die door het vlak van de beschermkaplip steekt, kan niet voldoende worden beschermd.
• De beschermkap moet stevig aan het elektrische gereedschap zijn bevestigd en zo zijn gepositioneerd dat maximale veiligheid wordt geboden, zodat de minste hoeveelheid schijf naar de bediener is gericht. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten, accidenteel contact met de schijf en vonken die kleding kunnen ontsteken.
• Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van een doorslijpschijf. Schuurschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze breken.
• Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor uw geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven.
• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor het hogere toerental van een kleiner gereedschap en kan barsten.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR SCHUURWERKZAAMHEDEN

• Gebruik geen overdreven grote schuurschijfpapier. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier. Groter schuurpapier dat voorbij de schuurpad uitsteekt, vormt een snijgevaar en kan leiden tot vastlopen, scheuren van de schijf of terugslag.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR POLIJSTWERKZAAMHEDEN

• Laat geen losse delen van de polijstkap of de bevestigingskoorden ervan vrij ronddraaien. Stop losse bevestigingskoorden weg of knip ze af. Losse en draaiende bevestigingskoorden kunnen uw vingers verstrikken of aan het werkstuk blijven haken.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR DRAADBORSTELWERKZAAMHEDEN

• Wees ervan bewust dat draadborstels door de borstel worden weggeslingerd, zelfs tijdens normaal gebruik. Overbelast de draden niet door overmatige belasting op de borstel uit te oefenen. De draadborstels kunnen gemakkelijk door lichte kleding en/of de huid dringen.
• Als het gebruik van een beschermkap wordt aanbevolen voor draadborstelen, zorg er dan voor dat de draadschijf of -borstel de beschermkap niet hindert. De diameter van de draadschijf of -borstel kan toenemen als gevolg van de werklast en middelpuntvliedende krachten.

AANVULLENDE VEILIGHEIDSREGELS

• Gebruik altijd de juiste beschermkap bij de slijpschijf. Een beschermkap beschermt de bediener tegen gebroken schijffragmenten.
• Ken uw elektrische gereedschap. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd oogbescherming met zijdelingse bescherming die is gemarkeerd om te voldoen aan ANSI Z87.1. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Controleer beschadigde onderdelen. Vóór verder gebruik van het gereedschap moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en de beoogde functie uitvoert. Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen door een geautoriseerd servicecentrum. Het opvolgen van deze regel vermindert het risico op schokken, brand of ernstig letsel.
• Inspecteer het hout op spijkers en verwijder alle spijkers voordat u dit gereedschap gebruikt. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen dan ook deze instructies uit.

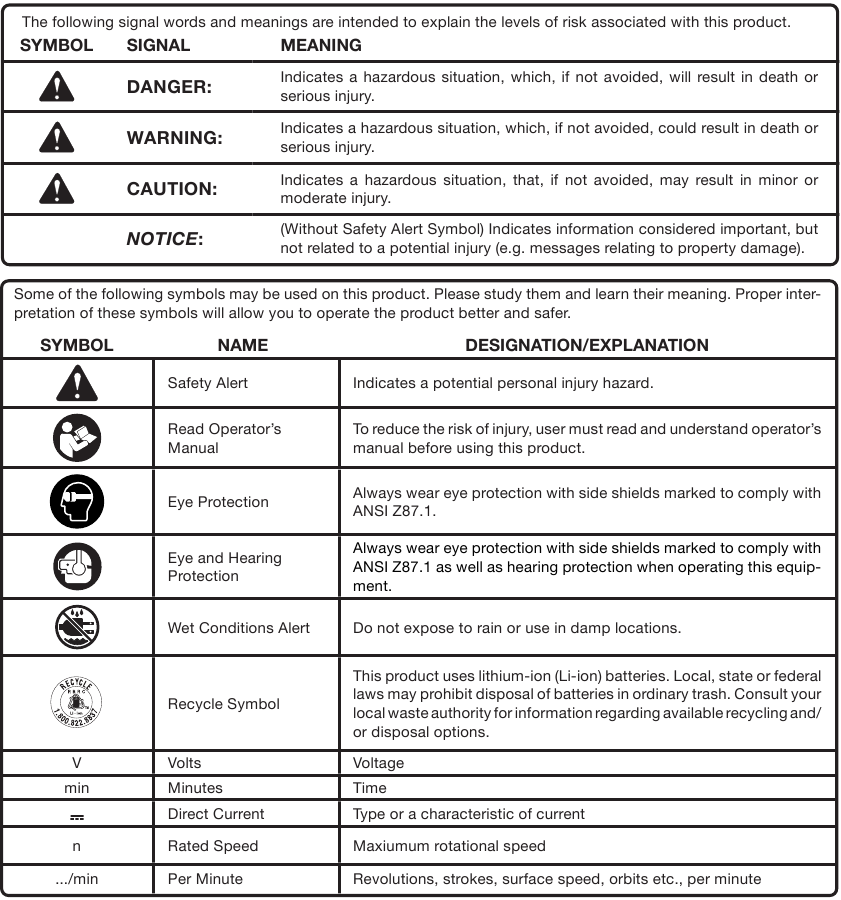

SYMBOLEN

PRODUCTSPECIFICATIES

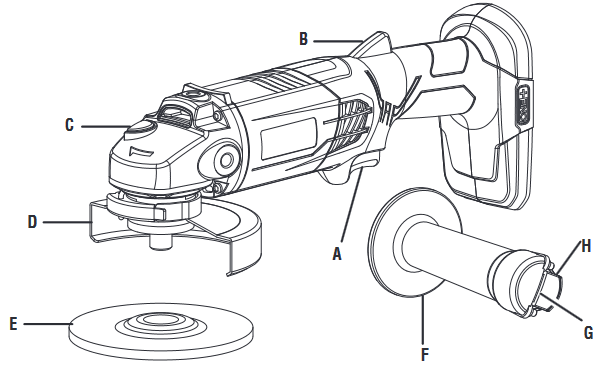

OVERZICHT

1. Schakelaar (Switch trigger)
2. Vergrendelknop (Lock-off button)
3. Spindelvergrendelingsknop (Spindle lock button)
4. Gereedschapsloze beschermkap (Toolless guard)
5. Slijpschijf (Grinding wheel)
6. Zijhandgreep (Side handle)
7. Sleutelopslag (Wrench storage)
8. Sleutel (Wrench)

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal de machine en eventuele accessoires voorzichtig uit de doos. Alle items die in de sectie Inbegrepen worden vermeld, moeten op het moment van aankoop aanwezig zijn.

WAARSCHUWING:
Items in deze sectie Montage zijn niet door de fabrikant op het product gemonteerd en vereisen installatie door de klant. Gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WAARSCHUWING:
Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

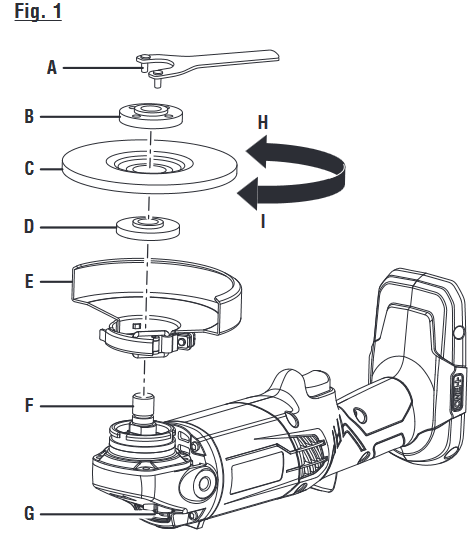

SLIJPSCHIJF INSTALLEREN

1. Sleutel (Wrench)
2. Klemmoer (Clamp nut)
3. Slijpschijf (Grinding wheel)
4. Schijfflens (Disc flange)
5. Gereedschapsloze beschermkap (Toolless guard)
6. Spindel (Spindle)
7. Spindelvergrendeling (Spindle lock)
8. Losmaken (To loosen)
9. Vastdraaien (To tighten)

GEVAAR:
Gebruik ALLEEN Type 27 slijpschijven met verlaagd centrum (zoals degene die bij dit product wordt geleverd). Bevestig NOOIT een Type 1 rechte of doorslijpschijf aan deze haakse slijper. Gebruik voor een ander doel wordt niet aanbevolen en creëert een gevaar, wat zal leiden tot ernstig letsel.

GEVAAR:
Bevestig nooit een houtzaag- of snijblad van welke aard dan ook aan deze slijper. Het is alleen ontworpen voor slijpen en schuren. Gebruik voor een ander doel wordt niet aanbevolen en creëert een gevaar, wat zal leiden tot ernstig letsel.

WAARSCHUWING:
Inspecteer een nieuwe slijpschijf grondig voordat u deze op de slijper installeert.

• Tik lichtjes rond de schijf met een houten hamer.
• Luister aandachtig naar de resulterende geluiden. Plaatsen met scheuren of barsten zullen een ander geluid produceren.

Gebruik geen schijf die scheuren of barsten bevat. Wanneer u een nieuwe slijpschijf installeert, voert u een onbelaste rotatietest uit van ongeveer één minuut met de slijpschijf in een veilige richting, d.w.z. weg van mensen of objecten.

• Druk op de spindelvergrendelingsknop en draai de klemmoer totdat de spindel vergrendelt.
  OPMERKING: Om schade aan de spindel of spindelvergrendeling te voorkomen, moet u de motor altijd volledig tot stilstand laten komen voordat u de spindelvergrendeling inschakelt.
• Draai de klemmoer los en verwijder deze van de spindel. Verwijder de schijfflens niet.
• Zorg ervoor dat de platte kanten aan de onderkant van de schijfflens in contact staan met de platte kanten op de spindel.
• Plaats de slijpschijf over de spindel.

WAARSCHUWING:
Installeer altijd een slijpschijf met het verlaagde midden tegen de schijfflens. Als u dit niet doet, zal de slijpschijf barsten bij het vastdraaien van de klemmoer. Dit kan leiden tot ernstig persoonlijk letsel als gevolg van losse deeltjes die afbreken en uit de slijper worden geslingerd. Draai de moer niet te vast.

• Draai de klemmoer op de spindel met de platte kant van de moer naar boven gericht.
• Plaats het verhoogde, kleine diametergedeelte van de klemmoer in het gat in de schijf en draai de moer met de hand vast.
• Druk op de spindelvergrendelingsknop en draai de schijf met de klok mee totdat de spindel in de juiste positie vergrendelt.
• Draai de klemmoer stevig vast met de meegeleverde sleutel. Draai de moer niet te vast.

DE ZIJHANDGREEP INSTALLEREN

1. Zijhandgreep (Side handle)

WAARSCHUWING:
De zijhandgreep moet altijd worden gebruikt om verlies van controle en mogelijk ernstig letsel te voorkomen.

De zijhandgreep kan aan de boven-, linker- of rechterkant van de slijper worden geïnstalleerd, afhankelijk van de voorkeur van de gebruiker.

• Plaats de zijhandgreep in de gewenste bedieningspositie.
• Draai de zijhandgreep met de klok mee om deze stevig vast te draaien.

WERKING

WAARSCHUWING:
Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

WAARSCHUWING:
Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

WAARSCHUWING:
Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen.

WAARSCHUWING:
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Metalen slijpen
• Hout- of metalen oppervlakken schuren

WAARSCHUWING:
Accuproducten zijn altijd in werkende staat. Daarom moet de schakelaar altijd vergrendeld zijn wanneer deze niet in gebruik is of aan uw zijde wordt gedragen.

ACCU PLAATSEN/VERWIJDEREN

1. Accupoort
2. Accu

Installeren:

• Plaats de accu.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu is vastgezet in het product voordat u met de werkzaamheden begint.

Verwijderen:

• Druk op de vergrendelingen aan elke kant van de accu.

Voor volledige oplaadinstructies raadpleegt u de gebruikershandleidingen voor uw accu en oplader.

LOCK-OFF KNOP

1. Lock-off knop
2. Schakelaar trigger

De lock-off knop bevindt zich op de handgreep boven de schakelaar trigger. U moet de lock-off knop indrukken om de schakelaar trigger te kunnen overhalen. De vergrendeling wordt telkens gereset wanneer de trigger wordt losgelaten.

SCHAKELAAR TRIGGER

Zie Figuur 4.
Om de slijpmachine AAN te zetten, drukt u de lock-off knop in en houdt u deze vast, en drukt u vervolgens de schakelaar trigger in. Om hem UIT te zetten, laat u de schakelaar trigger los.

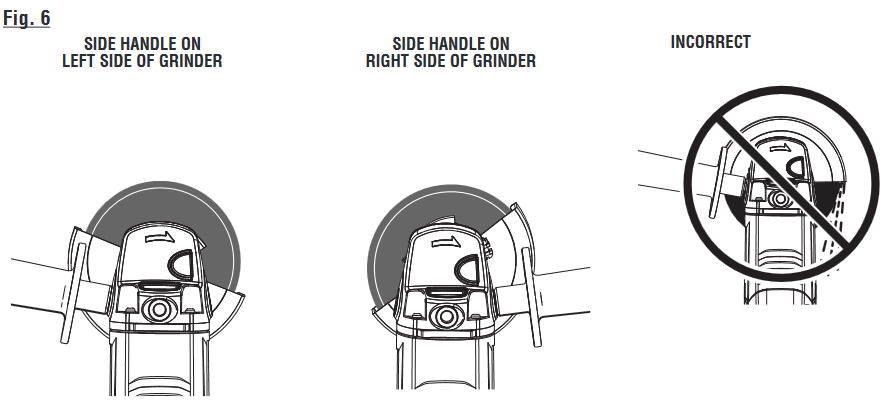

DE BESCHERMKAP POSITIONEREN

1. Gereedschapsloze beschermkap
2. Sluiting

De beschermkap op de slijpmachine moet correct worden geplaatst, afhankelijk van aan welke kant de handgreep is gemonteerd. Gebruik de slijpmachine nooit zonder de beschermkap correct te hebben geplaatst.

WAARSCHUWING:
Plaats de beschermkap nooit zo dat deze zich voor de slijpmachine bevindt. Dit kan leiden tot ernstig letsel, omdat vonken en losse deeltjes die van de slijpschijf worden geslingerd, rechtstreeks op de gebruiker worden gericht. Plaats de beschermkap altijd op de juiste locatie, zoals weergegeven.

De beschermkap verplaatsen:

• Verwijder de accu.
• Ontgrendel de sluiting van de beschermkap door de sluiting naar buiten te trekken, weg van de slijpmachine.
• Draai de beschermkap naar de juiste positie, zoals weergegeven.
• Vergrendel de sluiting van de beschermkap door de sluiting naar binnen te duwen.
  OPMERKING: Zorg ervoor dat de verhoogde rand op de beschermkap in de groef op de lagerkap zit. Gebruik de slijpmachine nooit zonder de beschermkap op zijn plaats en correct afgesteld.

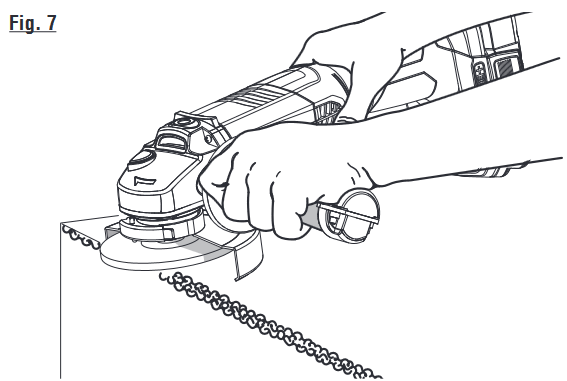

HET APPARAAT BEDIENEN

Selecteer en gebruik altijd zorgvuldig slijpschijven die worden aanbevolen voor het te slijpen materiaal. Zorg ervoor dat de minimale bedrijfssnelheid van elke geselecteerde accessoireschijf 6.500 t/min of meer is. De bij de slijpmachine meegeleverde slijpschijf is geschikt voor het slijpen van lasnaden, het voorbereiden van oppervlakken om te lassen, het slijpen van constructiestaal en het slijpen van roestvrij staal.

De slijpmachine bedienen:

• Zet al het werk vast in een bankschroef of klem op een werkbank.

GEVAAR:
Gebruik de slijpmachine nooit met de beschermkap verwijderd. Deze is ontworpen om alleen te worden gebruikt met de beschermkap geïnstalleerd. Pogingen om de slijpmachine te gebruiken met de beschermkap verwijderd, zullen ertoe leiden dat losse deeltjes tegen de gebruiker worden geslingerd, wat resulteert in ernstig persoonlijk letsel.

• Houd de slijpmachine voor u en weg van u met beide handen, waarbij u de slijpschijf vrijhoudt van het werkstuk.
• Zet de slijpmachine aan en laat de motor en slijpschijf op volle snelheid komen.
• Laat de slijpmachine geleidelijk zakken totdat de slijpschijf contact maakt met het werkstuk.

WAARSCHUWING:
Om verlies van controle en mogelijk ernstig persoonlijk letsel te voorkomen, bedient u de slijpmachine altijd met beide handen, waarbij u één hand op de zijhandgreep houdt.

• Houd de slijpmachine gekanteld in een hoek van 5° tot 15° en continu in beweging in een stabiel, consistent tempo.

LET OP:
Als de slijpmachine te lang op één plek wordt gehouden, zal deze happen en groeven in het werkstuk snijden. Als de slijpmachine in een te scherpe hoek wordt gehouden, zal deze ook happen in het werkstuk door de concentratie van druk op een klein oppervlak.

• Gebruik net genoeg druk om te voorkomen dat de slijpmachine klappert of stuitert.

OPMERKING: Zware druk zal de snelheid van de slijpmachine verlagen en de motor belasten. Normaal gesproken is het gewicht van het gereedschap alleen voldoende voor de meeste slijpklussen. Gebruik lichte druk bij het slijpen van gekartelde randen of losse bouten waar de kans bestaat dat de slijpmachine vast komt te zitten aan de metalen rand.

• Til de slijpmachine weg van het werkstuk voordat u de slijpmachine uitschakelt.

ONDERHOUD

WAARSCHUWING:
Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.

WAARSCHUWING:
Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen.

WAARSCHUWING:
Om ernstig persoonlijk letsel te voorkomen, dient u altijd de accu uit het gereedschap te verwijderen bij het schoonmaken, het uitvoeren van onderhoud of bij het opbergen van het gereedschap.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

WAARSCHUWING:
Laat remvloeistoffen, benzine, producten op basis van petroleum, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

DE BESCHERMKAP VERVANGEN

Zie Figuur 1.

WAARSCHUWING:
Verander of draai de schroef van de beschermkap niet los. Het niet opvolgen van deze waarschuwing kan ertoe leiden dat de beschermkap losraakt tijdens het gebruik, wat kan leiden tot ernstig persoonlijk letsel.

Na langdurig gebruik kan de beschermkap verslijten en moet deze mogelijk worden vervangen. Als u de slijpmachine laat vallen en de beschermkap beschadigt, kan het ook nodig zijn om deze te vervangen.

De beschermkap vervangen:

• Verwijder de accu uit de slijpmachine.
• Druk de spindelvergrendeling in en draai de klemmoer totdat de spindel vergrendelt.
• Draai de klemmoer los en verwijder deze van de spindel met behulp van de meegeleverde sleutel.
• Verwijder de slijpschijf en de schijfflens.
• Ontgrendel de sluiting van de beschermkap door de sluiting naar buiten te trekken, weg van de slijpmachine.
• Open de sluiting volledig en draai de beschermkap om deze los te maken van de vergrendelingsgroef in de gereedschapshuis.
• Verwijder de beschermkap.
• Plaats de nieuwe beschermkap op de schouder van de lagerkap.
• Draai de beschermkap naar de juiste positie. Raadpleeg De beschermkap positioneren eerder in deze handleiding.
  OPMERKING: Zorg ervoor dat de verhoogde rand op de beschermkap in de groef op de lagerkap zit.
• Monteer de schijfflens, de slijpschijf en de klemmoer opnieuw. Raadpleeg De slijpschijf installeren eerder in deze handleiding.
• Draai de klemmoer stevig vast met de meegeleverde sleutel.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579

Referenties

• Registratie - RYOBI Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi P4221 - 18 V HAakse SLIJPER Handleiding

Beschikbare talen
