Ryobi P307 - TEMPERATUUR LIJMPRITOOL Handleiding

Om het risico op letsel te verminderen, dient de gebruiker de bedieningshandleiding te lezen en te begrijpen voordat dit product wordt gebruikt.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

• Ken uw lijmpistool. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit product zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig letsel.
• Draag altijd een oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het product of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Leg een heet lijmpistool niet op zijn kant.
• Plaats een stuk papier of karton onder het product om hete lijmdruppels op te vangen en schade aan de onderliggende ondergrond te voorkomen.
• Raak de verwarmde spuitmond van het lijmpistool niet aan.
• Gebruik het lijmpistool in een goed geventileerde ruimte om te voorkomen dat u hete lijmdampen inademt.
• Richt de spuitmond van het lijmpistool niet op een andere persoon.
• Kantel de spuitmond van het lijmpistool niet omhoog en gebruik het product niet om boven het hoofd te lijmen.
• Laat hete lijm altijd volledig afkoelen en drogen voordat u het item hanteert waarop het is aangebracht.
• Steek niets anders dan lijmpatronen in dit product, en steek ze alleen aan de achterkant van het lijmpistool.
• Plaats uw handen of vingers niet in de buurt van de spuitmond van het lijmpistool bij het inbrengen van een nieuwe lijmpatroon.
• Laat het lijmpistool nooit onbeheerd achter terwijl het in de "on" (aan) positie staat.
• Breng niet meer hete lijm aan dan nodig is voor uw toepassing.
• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen batterijproducten in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Batterijproducten creëren vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een lijmpistool. Afleiding kan ertoe leiden dat u de controle verliest.
• Laat kinderen het lijmpistool niet gebruiken. Het is geen speelgoed.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel batterijproducten niet bloot aan regen of natte omstandigheden. Water dat in een batterijproduct terechtkomt, verhoogt het risico op elektrische schokken.
• Gebruik de batterij alleen met de aangegeven oplader. Voor gebruik met 18V lithium-ion batterijpakketten, zie tool/apparaat/batterijpakket/oplader correlatie supplement 987000-432.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een batterijproduct. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van batterijproducten kan leiden tot ernstig persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand (off) staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het product oppakt of draagt. Het dragen van batterijproducten met uw vinger op de schakelaar of het inschakelen van batterijproducten waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Reik niet te ver. Zorg te allen tijde voor een goede stand en evenwicht. Niet gebruiken op een ladder of onstabiele ondergrond. Dit zorgt voor een betere controle over het batterijproduct in onverwachte situaties.
• Draag geen losse kleding of sieraden. Bind lang haar vast. Losse kleding, sieraden of lang haar kunnen in contact komen met een verwarmde spuitmond.
• Gebruik het batterijproduct niet als de schakelaar het niet in- en uitschakelt. Elk batterijproduct dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Verwijder het batterijpakket uit het product voordat u aanpassingen maakt, accessoires verwisselt of het product opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het product per ongeluk start.
• Bewaar ongebruikte producten buiten het bereik van kinderen en laat personen die niet bekend zijn met het product of deze instructies het product niet bedienen. Batterijproducten zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud batterijproducten. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het product kunnen beïnvloeden. Laat het product bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden batterijproducten.
• Gebruik het batterijproduct, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het product voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik batterijproducten alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Batterijproducten hoeven niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren wanneer u uw batterijproduct niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig persoonlijk letsel.
• Plaats batterijproducten of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Plet, laat vallen of beschadig het batterijpakket niet. Gebruik geen batterijpakket of oplader die is gevallen of een scherpe stoot heeft gekregen. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan brokstukken en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Laad het batterijproduct niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Voor de beste resultaten moet uw batterijproduct worden opgeladen op een locatie waar de temperatuur hoger is dan 10°C, maar lager dan 38°C. Om het risico op ernstig persoonlijk letsel te verminderen, niet buiten of in voertuigen bewaren.
• Onder extreme gebruiks- of temperatuuromstandigheden kan batterijlekkage optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Laat uw batterijproduct onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het batterijproduct wordt gehandhaafd.
• Gebruik bij het onderhoud van een batterijproduct alleen identieke vervangingsonderdelen. Volg de instructies in het onderhoudsgedeelte van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

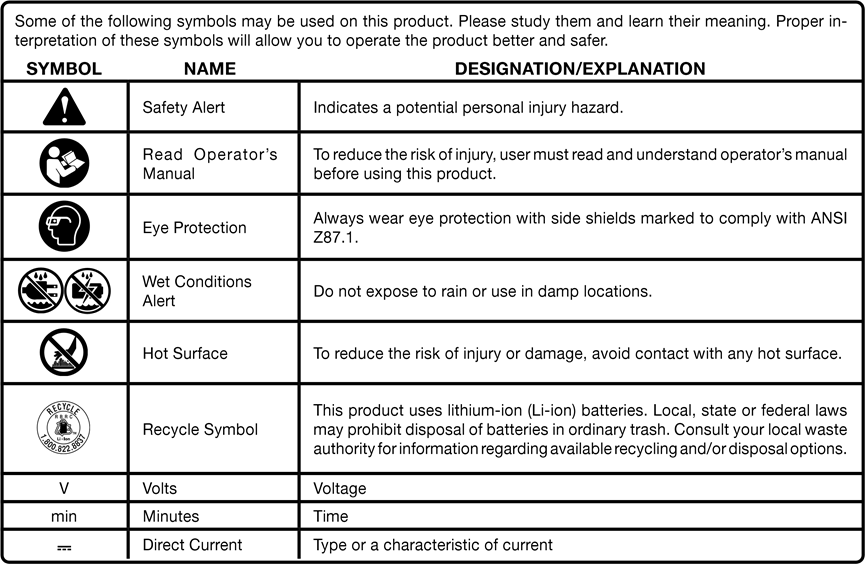

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus die aan dit product zijn verbonden, uit te leggen.

SYMBOOL & SIGNAAL	BETEKENIS
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel zal leiden.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel kan leiden.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot licht of matig letsel kan leiden.
LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan potentieel letsel (bijv. berichten met betrekking tot schade aan eigendommen).

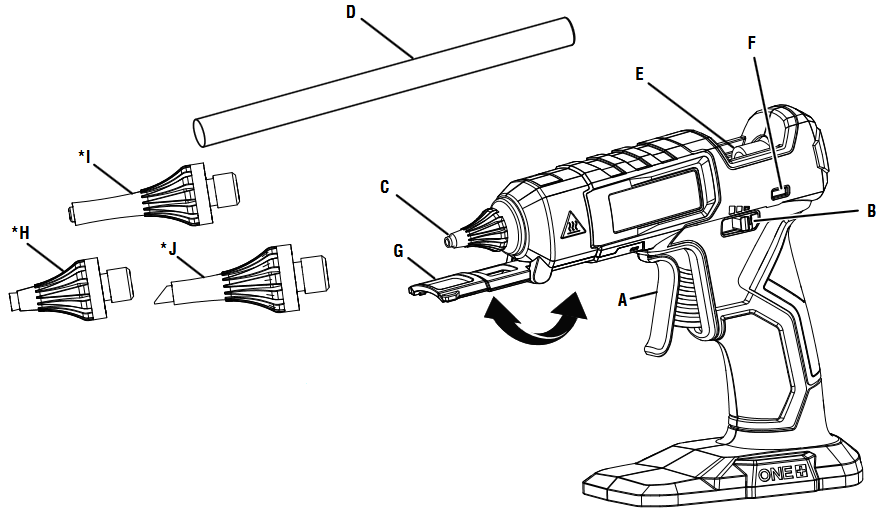

OVERZICHT

1. Schakelaar trigger
2. Hoge/Lage/Uit schakelaar
3. Standaard spuitmond
4. Lijmpatroon
5. Lijmpatroon kamer
6. LED indicator
7. Druppelbak
8. Spreider spuitmond
9. Precisie verlengde spuitmond
10. Gehoekte verlengstuk spuitmond

*Niet inbegrepen in alle productconfiguraties. Kan afzonderlijk worden aangeschaft.

MONTAGE

|
Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen ontbreken of beschadigd lijken te zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen, kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet aanbevolen zijn voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel kan veroorzaken.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd een oogbescherming met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Het aanbrengen van hete lijm

Accugereedschap is altijd in bedrijfsklare toestand. Zet de schakelaar in de uit-stand en verwijder de accu wanneer het product niet in gebruik is of wanneer u het aan uw zijde draagt.

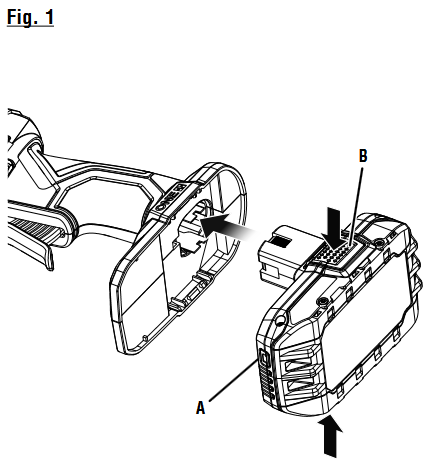

ACCUPACK PLAATSEN/VERWIJDEREN

1. Accupack
2. Druk op de vergrendelingen om de accupack los te maken

• Zorg ervoor dat de hoog/laag/uit-schakelaar in de uit-stand staat.
• Plaats de accupack in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accupack op hun plaats klikken en dat de accupack stevig in het product is bevestigd voordat u begint met de bediening.
• Druk op de vergrendelingen om de accupack te verwijderen.

Raadpleeg de gebruikershandleidingen voor uw accupack en oplader voor volledige oplaadinstructies.

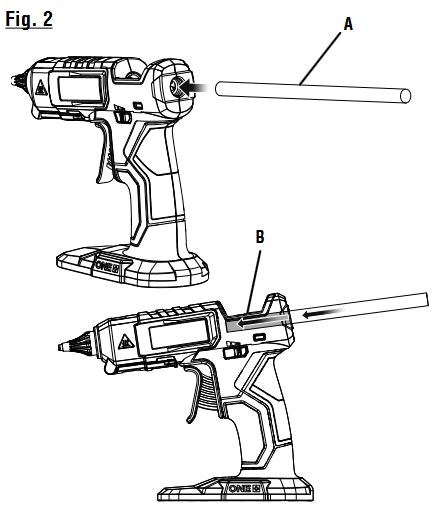

LIJMSTIFTEN PLAATSEN

1. Lijmstift (1/2 inch)
2. Lijmstiftkamer

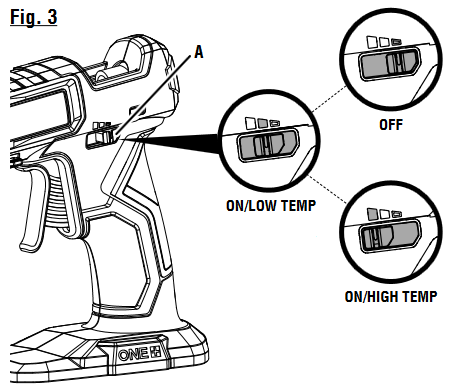

1. Hoog/Laag/Uit-schakelaar

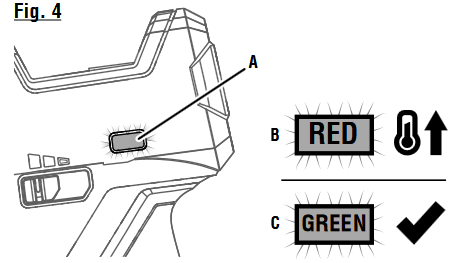

1. Led-indicator
2. Opwarmen (rood)
3. Klaar voor gebruik (groen)

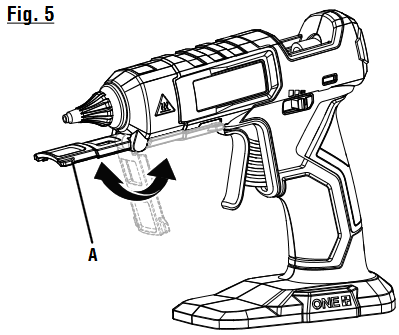

1. Druppelvanger

Het lijmpistool gebruikt lijmstiften op volledige grootte - 1/2 inch (11-12 mm) diameter. Gebruik Ryobi-lijmstiften voor de beste prestaties.

Om het risico op letsel te verminderen, moet het lijmpistool als HEET worden beschouwd wanneer de led op het apparaat brandt. Het volgen van deze regel vermindert het risico op brandwonden, brand of ernstig persoonlijk letsel.

De led-indicator brandt rood wanneer de schakelaar in de hoge of lage stand staat en het lijmpistool opwarmt. De led-indicator brandt groen wanneer het lijmpistool de temperatuur heeft bereikt en klaar is voor gebruik. n Zorg ervoor dat de hoog/laag/uit-schakelaar in de uit-stand staat.

• Plaats een lijmstift door de opening aan de achterkant van het lijmpistool. Leid de lijmstift in de lijmkamer totdat deze niet verder kan.
• Til de druppelvanger onder het lijmpistool op om lijm op te vangen terwijl het lijmpistool opwarmt.
• Plaats de accupack.
• Zet de hoog/laag/uit-schakelaar in de hoge of lage stand.
  OPMERKING: In de hoge stand warmt het lijmpistool op tot 338°F (170°C). De lage stand is 266°F (130°C).
• Wanneer de temperatuur van hoog naar laag wordt geschakeld nadat de hoge temperatuurinstelling al is bereikt, blijft de groene led branden.
• Bij het schakelen van laag naar hoog wordt de led ROOD, wat aangeeft dat het pistool aan het opwarmen is

OPMERKING: Verschillende soorten lijmstiften warmen op tot de werktemperatuur met verschillende snelheden. Test altijd op een reststuk om er zeker van te zijn dat de lijm op de optimale temperatuur is.

Plaats het lijmpistool altijd zo dat de spuitmond geen contact maakt met iets tijdens het opwarmen of wanneer het niet in gebruik is. Het volgen van deze regel vermindert het risico op schade aan voorwerpen, brandwonden, brand of ernstig persoonlijk letsel.

MONDSTUKKEN SELECTEREN

Het lijmpistool wordt geleverd met een standaard mondstuk geïnstalleerd en kan meerdere mondstukken met schroefdraad gebruiken.

HANDLEIDING VOOR MONDSTUKSELECTIE
Mondstuk	Dia.	Doel
Standaard	3 mm	Veelzijdig en geschikt voor algemeen gebruik.
*Precisie verlengd	2,5 mm	Perfect voor het werken in smalle of krappe ruimtes. Heeft een kleinere opening en een langwerpige punt.
*Verdeler	3 mm	Ontworpen voor het verhogen van het afgeven van smeltlijm. Heeft een grote opening aan het einde van een platte punt die een breed dekkingsgebied biedt.
*Hoekverlenging	3 mm	Geweldig voor het bereiken van moeilijke plaatsen in vele verpakkingstoepassingen.

*Niet inbegrepen in alle productconfiguraties. Kan apart worden gekocht.

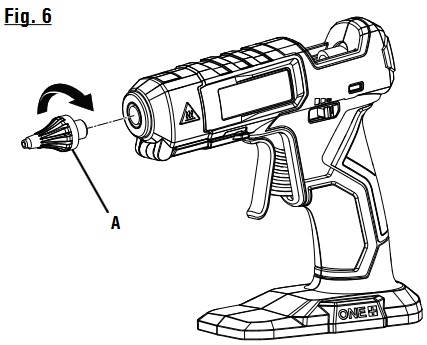

MONDSTUKKEN INSTALLEREN/VERWIJDEREN

1. Standaard mondstuk

Installeren:

• Zorg ervoor dat het lijmpistool is uitgeschakeld, de accu is verwijderd en het lijmpistool goed is afgekoeld voordat u het mondstuk vervangt.
• Kies het juiste mondstuk voor uw toepassing.
• Draai het gewenste mondstuk in de voorkant van het lijmpistool. n Gebruik de meegeleverde sleutel om vast te draaien.

Verwijderen:

• Verwijder de rubberen mondstukhoes.
• Draai met de meegeleverde sleutel het mondstuk tegen de klok in, gezien vanaf de mondstukpunt, om het uit het lijmpistool te verwijderen.
  OPMERKING: Als de lijm ervoor heeft gezorgd dat de punt moeilijk te verwijderen is, gebruik dan een standaard 12 mm sleutel of een tang om extra hefboomwerking te bieden.

NUTTIGE TIPS VOOR GEBRUIK

• Voordat u lijm aanbrengt op een oppervlak of werkstuk, gebruikt u een restje papier of materiaal dat vergelijkbaar is met uw werkstuk als test.
• Wees voorzichtig bij het aanbrengen van hete lijm op dun of poreus materiaal. Het onderliggende oppervlak kan beschadigd raken of de lijm kan aan het oppervlak hechten en moeilijk te verwijderen zijn.
• Forceer de trekker niet bij het aanbrengen van hete lijm. Dit kan het lijmpistool beschadigen. Gebruik een teststuk materiaal om er zeker van te zijn dat de lijm voldoende is gesmolten om te vloeien zonder te forceren.
• Breng alleen zoveel lijm aan als nodig is voor uw toepassing.
• Wanneer u twee voorwerpen aan elkaar lijmt, pak dan niet het voorwerp op waarop hete lijm is aangebracht. Pak in plaats daarvan het andere voorwerp op en voeg het samen met het voorwerp waarop u hete lijm hebt aangebracht.
• Gebruik uw vingers niet om op een voorwerp te drukken waarop zojuist hete lijm is aangebracht. Dit kan ervoor zorgen dat hete lijm uit de randen ontsnapt of het hechtende oppervlak opwarmt en mogelijk brandwonden of schade aan omringende voorwerpen veroorzaakt.
• Laat de lijm volledig drogen voordat u uw werk verplaatst om een goede hechting te garanderen en het risico op brandwonden te verminderen.
• Als u lijm aanbrengt op zeer kleine voorwerpen, gebruik dan een pincet of tang om te voorkomen dat het mondstuk dicht bij uw vingers komt.

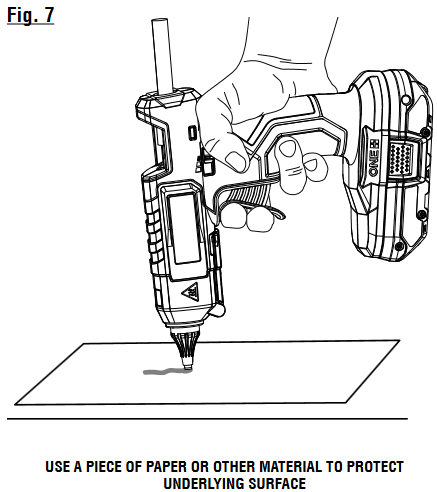

HETE LIJM AANBRENGEN

• Plaats de accu en zet de schakelaar in de hoge of lage stand.
• Wacht tot de lijm is gesmolten, zodat deze vrij uit het mondstuk stroomt.
• Houd het lijmpistool stevig vast en plaats het mondstuk dicht bij het oppervlak waar lijm wordt aangebracht.
  OPMERKING: Het te ver van het beoogde oppervlak houden van het lijmpistool kan ertoe leiden dat lijm wordt aangebracht op een ander oppervlak dan uw werkstuk of kan leiden tot "draden" van lijm tussen uw werk en het mondstuk.
• Trek aan de trekker totdat de lijm uit het mondstuk stroomt. Niet te veel aanbrengen.
  OPMERKING: Voor een betere controle en consistentie van het aanbrengen is het raadzaam om twee vingers te gebruiken om aan de trekker te trekken.
• Wanneer de gewenste hoeveelheid lijm is aangebracht, laat u de trekker los. Kantel het mondstuk iets opzij en trek het mondstuk voorzichtig weg van het voorwerp. Dit helpt voorkomen dat lijmdraden aan het werk blijven kleven.
  OPMERKING: Het lijmpistool stopt met het afgeven van lijm wanneer de lijmstift in de kamer bijna op is. Om de kamer bij te vullen, zet u het lijmpistool neer en plaatst u een andere lijmstift.
• Zet de aan/uit-schakelaar altijd in de uit-stand (uit) wanneer u klaar bent met het gebruik van het lijmpistool. Til de druppelvanger onder het lijmpistool op om eventuele lijmdruppels op te vangen terwijl het lijmpistool afkoelt.
• Laat de lijmstift en het mondstuk van het lijmpistool volledig afkoelen voordat u de accu verwijdert.

ONDERHOUD

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste soorten plastic zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

OPSLAG

Laat het lijmpistool volledig afkoelen voordat u het opbergt. Zet de schakelaar in de uit-stand en verwijder de accu.

Verwijder altijd de accu voor opslag om ervoor te zorgen dat het product uitgeschakeld is. Laat het minimaal 30 minuten afkoelen voordat u het opbergt. Het opbergen van een lijmpistool met een heet mondstuk kan ernstige brandwonden veroorzaken en/of ontvlambare voorwerpen in brand steken.

Om druppels en verstoppingen te voorkomen de volgende keer dat het lijmpistool wordt gebruikt, verwijdert u de opgedroogde lijm uit het gebied rond het mondstuk.
