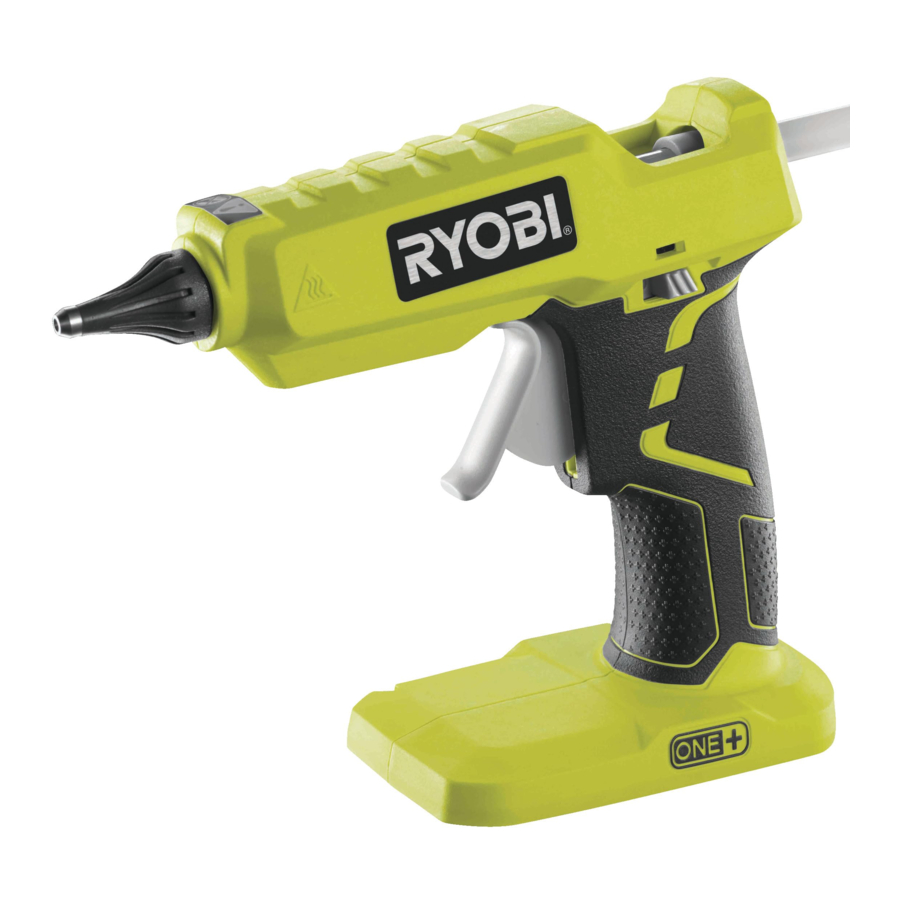

Ryobi P305 - 18 VOLT LIJMPRO Pistool Handleiding

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

• Ken uw lijmpistool. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit product zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig letsel.
• Draag altijd een veiligheidsbril met zijdelingse bescherming die is gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het product of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Leg een heet lijmpistool niet op zijn kant.
• Plaats een stuk papier of karton onder het product om hete lijmdruppels op te vangen en schade aan het onderliggende oppervlak te voorkomen.
• Raak de verwarmde spuitmond van het lijmpistool niet aan.
• Gebruik het lijmpistool in een goed geventileerde ruimte om te voorkomen dat u hete lijmdampen inademt.
• Richt de spuitmond van het lijmpistool niet op een andere persoon.
• Kantel de spuitmond van het lijmpistool niet omhoog en gebruik het product niet om items boven het hoofd te lijmen.
• Laat hete lijm altijd volledig afkoelen en drogen voordat u het item waaraan het is aangebracht, hanteert.
• Steek niets anders dan lijmstiften in dit product en steek ze alleen vanaf de achterkant van het lijmpistool erin.
• Plaats uw handen of vingers niet in de buurt van de spuitmond van het lijmpistool wanneer u een nieuwe lijmstift inbrengt.
• Laat het lijmpistool nooit onbeheerd achter terwijl het in de "on" (aan) positie staat.
• Breng niet meer hete lijm aan dan nodig is voor uw toepassing.
• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
• Gebruik geen batterijproducten in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Batterijproducten creëren vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een lijmpistool. Afleiding kan ervoor zorgen dat u de controle verliest.
• Laat kinderen het lijmpistool niet gebruiken. Het is geen speelgoed.
• Vermijd aanraking van het lichaam met geaarde of geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schok als uw lichaam geaard of geaard is.
• Stel batterijproducten niet bloot aan regen of natte omstandigheden. Water dat in een batterijproduct terechtkomt, verhoogt het risico op elektrische schok.
• Gebruik de batterij alleen met de vermelde oplader. Voor gebruik met 18V lithium-ion batterijpakketten, zie tool/appliance/battery pack/charger correlatie supplement 987000-432.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een batterijproduct. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van batterijproducten kan leiden tot ernstig persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de "off" (uit) -stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het product oppakt of draagt. Het dragen van batterijproducten met uw vinger op de schakelaar of het activeren van batterijproducten met de schakelaar erop nodigt ongelukken uit.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Niet gebruiken op een ladder of onstabiele ondergrond. Dit zorgt voor een betere controle over het batterijproduct in onverwachte situaties.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in contact komen met een verwarmde spuitmond.
• Gebruik het batterijproduct niet als de schakelaar het niet in- en uitschakelt. Elk batterijproduct dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Verwijder het batterijpakket uit het product voordat u aanpassingen maakt, accessoires verwisselt of het product opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het product.
• Bewaar inactieve producten buiten het bereik van kinderen en laat personen die niet bekend zijn met het product of deze instructies het product niet bedienen. Batterijproducten zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud batterijproducten. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en alle andere omstandigheden die de werking van het product kunnen beïnvloeden. Laat het product repareren als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden batterijproducten.
• Gebruik het batterijproduct, de accessoires en de toolbits enz. In overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het product voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik batterijproducten alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Batterijproducten hoeven niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren wanneer u uw batterijproduct niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig persoonlijk letsel.
• Plaats batterijproducten of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Plet, laat vallen of beschadig het batterijpakket niet. Gebruik geen batterijpakket of oplader die is gevallen of een scherpe stoot heeft gehad. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan vuil en chemicaliën verspreiden. Spoel bij blootstelling onmiddellijk met water.
• Laad het batterijproduct niet op in een vochtige of natte ruimte. Het opvolgen van deze regel vermindert het risico op elektrische schok.
• Voor het beste resultaat moet uw batterijproduct worden opgeladen op een locatie waar de temperatuur hoger is dan 10 °C, maar lager dan 38 °C. Om het risico op ernstig persoonlijk letsel te verminderen, mag u het niet buiten of in voertuigen opslaan.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er lekkage van de batterij optreden. Als er vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan gedurende ten minste 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Laat uw batterijproduct onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het batterijproduct wordt gehandhaafd.
• Gebruik bij het onderhouden van een batterijproduct alleen identieke vervangingsonderdelen. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen hem dan ook deze instructies.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus die aan dit product zijn verbonden, uit te leggen.

SYMBOOL & SIGNAAL	BETEKENIS
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan mogelijk letsel (bijv. berichten met betrekking tot materiële schade).

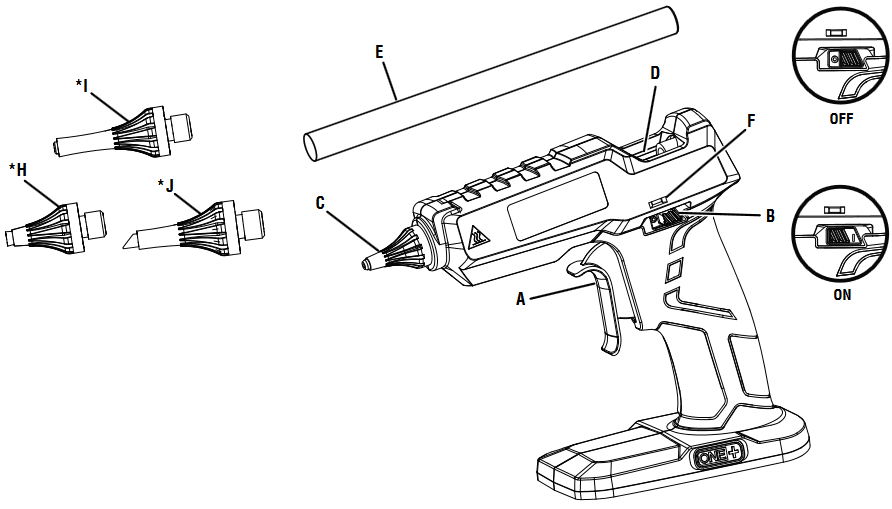

OVERZICHT

1. Schakelaar trigger
2. Aan/uit schakelaar
3. Spuitmond
4. Lijmstift kamer
5. Lijmstift
6. LED aan/uit indicator

8. Spreider spuitmond
9. Precisie verlengde spuitmond
10. Hoekige verlengstuk spuitmond

*Niet inbegrepen in alle productconfiguraties. Kan apart worden aangeschaft.

MONTAGE

Gebruik dit product niet als het niet volledig gemonteerd is of als er onderdelen ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig gemonteerd is of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk tot ernstig persoonlijk letsel kan leiden.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp. In Mexico kunt u bellen met 01-800-843-1111.

WERKING

Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de batterij uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de batterij voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd een oogbescherming met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1. Het niet doen kan ertoe leiden dat er voorwerpen in uw ogen worden geworpen en andere mogelijke ernstige verwondingen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Aanbrengen van hete lijm

Accugereedschap is altijd in bedrijfsklare toestand. Zet de schakelaar in de uit-stand (O) en verwijder de accu wanneer het product niet in gebruik is of wanneer u het aan uw zijde draagt.

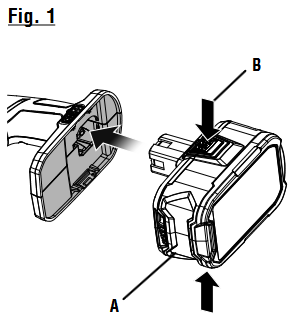

ACCU PLAATSEN/VERWIJDEREN

1. Accu
2. Druk op de vergrendelingen om de accu los te maken

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand (O) staat.
• Plaats de accu in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu stevig in het product zit voordat u begint met werken.
• Druk op de vergrendelingen om de accu te verwijderen.

Voor volledige oplaadinstructies raadpleegt u de gebruikershandleidingen voor uw accu en oplader.

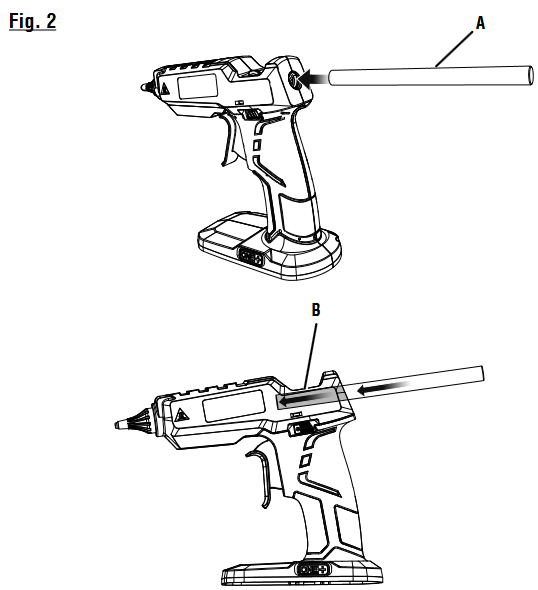

LIJMSTIFTEN PLAATSEN

1. Lijmstift
2. Lijmstiftkamer

Gebruik standaard lijmstiften met een diameter van 0,45 inch in dit lijmpistool. Gebruik Ryobi-lijmstiften voor de beste prestaties.

Om het risico op letsel te verminderen, moet het lijmpistool als HEET worden beschouwd wanneer de LED op het apparaat brandt. Het opvolgen van deze regel vermindert het risico op brandwonden, brand of ernstig persoonlijk letsel.

De LED-indicator licht op wanneer er een opgeladen accu is geplaatst en de schakelaar in de aan-stand (I) staat.

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand(O) staat.
• Steek een lijmstift door de opening aan de achterkant van het lijmpistool. Leid de lijmstift in de lijmkamer totdat hij niet verder kan.
• Plaats een stuk papier onder het lijmpistool om eventuele druppels op te vangen terwijl het lijmpistool opwarmt.
• Plaats de accu.
• Zet het lijmpistool rechtop op het papier en zet de aan/uit-schakelaar in de aan-stand(I).

OPMERKING: Verschillende soorten lijmstiften warmen op tot de werktemperatuur met verschillende snelheden. Test altijd op een proefstuk om er zeker van te zijn dat de lijm op de optimale temperatuur is.

Plaats het lijmpistool altijd zo dat de spuitmond niet in contact komt met iets tijdens het opwarmen of wanneer het niet in gebruik is. Het opvolgen van deze regel vermindert het risico op schade aan voorwerpen, brandwonden, brand of ernstig persoonlijk letsel.

MONDSTUKKEN SELECTEREN

Het lijmpistool wordt geleverd met een standaard mondstuk en kan meerdere mondstukken met schroefdraad gebruiken.

HANDLEIDING MONDSTUKSELECTIE
Mondstuk	Dia.	Doel
Standaard	3 mm	Veelzijdig en geschikt voor algemeen gebruik.
*Precisie verlengd	2,5 mm	Perfect voor het werken in smalle of krappe ruimtes. Heeft een kleinere opening en een langwerpige punt.
*Spreider	3 mm	Ontworpen voor verhoogde hete lijmverdeling. Heeft een grote opening aan het einde van een platte punt die een breed dekkingsgebied biedt.
*Hoekverlengstuk	3 mm	Geweldig voor het bereiken van moeilijke plaatsen in veel verpakkingstoepassingen.

*Niet inbegrepen in alle productconfiguraties. Kan apart worden gekocht.

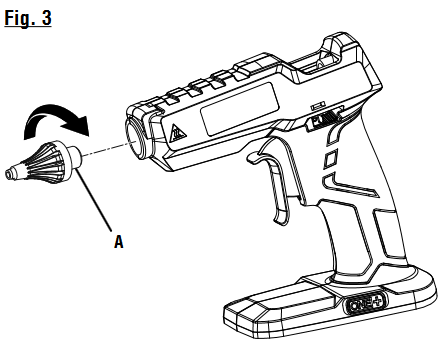

MONDSTUKKEN INSTALLEREN/VERWIJDEREN

1. Standaard mondstuk

Installeren:

• Zorg ervoor dat het lijmpistool is uitgeschakeld, de batterij is verwijderd en het lijmpistool goed is afgekoeld voordat u het mondstuk vervangt.
• Kies het juiste mondstuk voor uw toepassing.
• Draai het gewenste mondstuk in de voorkant van het lijmpistool.
• Gebruik een 12 mm steeksleutel (niet meegeleverd) om vast te draaien.

Verwijderen:

• Verwijder de rubberen mondstukhuls.
• Draai met een 12 mm steeksleutel (niet meegeleverd) het mondstuk tegen de klok in, gezien vanaf de mondstukpunt, om het uit het lijmpistool te verwijderen.
  OPMERKING: Als de lijm ervoor heeft gezorgd dat de punt moeilijk te verwijderen is, gebruik dan een standaard 12 mm steeksleutel of tang om extra hefboomwerking te bieden.

NUTTIGE TIPS VOOR GEBRUIK

• Voordat u lijm op een oppervlak of werkstuk aanbrengt, gebruikt u een proefstuk papier of materiaal dat vergelijkbaar is met uw werkstuk als test.
• Wees voorzichtig bij het aanbrengen van hete lijm op dun of poreus materiaal. Het onderliggende oppervlak kan beschadigd raken of de lijm kan aan het oppervlak blijven plakken en moeilijk te verwijderen zijn.
• Forceer de trekker niet bij het aanbrengen van hete lijm. Dit kan het lijmpistool beschadigen. Gebruik een proefstuk materiaal om er zeker van te zijn dat de lijm voldoende is gesmolten om zonder forceren te kunnen stromen.
• Breng slechts zoveel lijm aan als nodig is voor uw toepassing.
• Wanneer u twee objecten aan elkaar lijmt, pak dan niet het object op waarop hete lijm is aangebracht. Pak in plaats daarvan het andere object op en verbind het met het object waarop u hete lijm hebt aangebracht.
• Gebruik uw vingers niet om op een object te drukken waarop net hete lijm is aangebracht. Dit kan ervoor zorgen dat hete lijm van de randen ontsnapt of het hechtoppervlak verwarmt en mogelijk brandwonden of schade aan omringende objecten veroorzaakt.
• Laat de lijm volledig drogen voordat u uw werk verplaatst om een goede hechting te garanderen en het risico op brandwonden te verminderen.
• Als u lijm aanbrengt op zeer kleine objecten, gebruik dan een pincet of tang om te voorkomen dat het mondstuk dicht bij uw vingers komt.

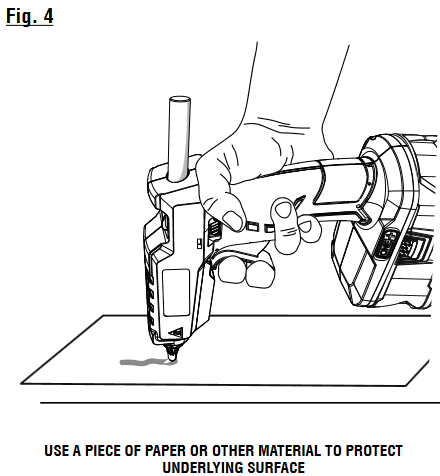

HETE LIJM AANBRENGEN

• Plaats de accu en zet de aan/uit-schakelaar in de aan-stand (I).
• Wacht tot de lijm is gesmolten, zodat deze vrij uit het mondstuk stroomt.
• Houd het lijmpistool stevig vast en plaats het mondstuk dicht bij het oppervlak waar lijm wordt aangebracht.
  OPMERKING: Als u het lijmpistool te ver van het beoogde oppervlak houdt, kan dit ertoe leiden dat u lijm aanbrengt op een ander oppervlak dan uw werkstuk of kan dit leiden tot "draden" lijm tussen uw werk en het mondstuk.
• Trek aan de trekker totdat er lijm uit het mondstuk stroomt. Niet te veel aanbrengen.
  OPMERKING: Voor een betere controle en consistentie van de toepassing is het raadzaam om twee vingers te gebruiken om aan de trekker te trekken.
• Wanneer de gewenste hoeveelheid lijm is aangebracht, laat u de trekker los. Kantel het mondstuk iets opzij en trek het mondstuk voorzichtig weg van het object. Dit helpt om te voorkomen dat er lijmdraden aan het werk blijven kleven.
  OPMERKING: Het lijmpistool stopt met het afgeven van lijm wanneer de lijmstift in de kamer bijna op is. Om de kamer bij te vullen, zet u het lijmpistool neer en steekt u er een andere lijmstift in.
• Zet de aan/uit-schakelaar altijd in de uit-stand (O) wanneer u klaar bent met het gebruik van het lijmpistool. Zet het lijmpistool op een beschermend oppervlak, zoals een stuk papier, terwijl het product afkoelt om mogelijke lijmdruppels op te vangen.
• Laat de lijmstift en het mondstuk van het lijmpistool volledig afkoelen voordat u de accu verwijdert.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor beschadiging door verschillende soorten commerciële oplosmiddelen en kunnen beschadigd raken door het gebruik ervan. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

OPSLAG

Laat het lijmpistool volledig afkoelen voordat u het opbergt. Zet de schakelaar in de uit-stand (O) en verwijder de batterij.

Verwijder altijd de batterij voordat u het opbergt om er zeker van te zijn dat het product uitgeschakeld is. Laat het minimaal 30 minuten afkoelen voordat u het opbergt. Het opbergen van een lijmpistool met een heet mondstuk kan ernstige brandwonden veroorzaken en/of brandbare voorwerpen doen ontbranden.

Om druppels en verstoppingen de volgende keer dat het lijmpistool wordt gebruikt te helpen voorkomen, verwijdert u gedroogde lijm uit het gebied rond het mondstuk.
