Skil DL5293E-00 - Handleiding borstelloze boor-/schroefmachine

INLEIDING

• Dit gereedschap is bedoeld voor het boren in hout, metaal, baksteen, steen, keramiek en plastic; gereedschappen met elektronische snelheidsregeling en links/rechts draaien zijn ook geschikt voor schroeven en draadsnijden
• Dit gereedschap is niet bedoeld voor professioneel gebruik
• Lees en bewaar deze handleiding

SPECIFICATIES

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netaansluiting (met snoer) of elektrisch gereedschap met accuvoeding (zonder snoer).

1. VEILIGHEID VAN HET WERKGEBIED
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uitstand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aanstaat, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties
   6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze uitneembaar is, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.
5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accu kan brandgevaar opleveren bij gebruik met een andere accu.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand creëren.
   3.
      Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
   4.
      Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
   6. Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het in de instructies aangegeven temperatuurbereik. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Onderhoud nooit beschadigde accu's. Het onderhoud van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSINSTRUCTIES VOOR DE EENHEID

1. VEILIGHEIDSINSTRUCTIES VOOR ALLE BEDIENINGEN
   1. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestiger in contact kan komen met verborgen bedrading. Snijaccessoires en bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. VEILIGHEIDSINSTRUCTIES BIJ GEBRUIK VAN LANGE BOREN
   1. Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat kan leiden tot persoonlijk letsel.
   2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat kan leiden tot persoonlijk letsel.
   3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.

ALGEMEEN

• Stof van materialen zoals verf die lood bevat, sommige houtsoorten, mineralen en metaal kan schadelijk zijn (contact met of inademing van het stof kan allergische reacties en/of aandoeningen van de luchtwegen veroorzaken bij de bediener of omstanders);draag een stofmasker en werk met een stofafzuigingsapparaat indien aansluitbaar
• Bepaalde soorten stof worden geclassificeerd als kankerverwekkend (zoals eiken- en beukenhoutstof), vooral in combinatie met additieven voor houtconditionering;draag een stofmasker en werk met een stofafzuigingsapparaat indien aansluitbaar
• Volg de nationale stofgerelateerde vereisten voor de materialen waarmee u wilt werken
• Bewerk geen asbesthoudende materialen (asbest wordt als kankerverwekkend beschouwd)
• Zorg ervoor dat de schakelaar in de middelste (vergrendelings)stand staat voordat u aanpassingen maakt of accessoires verwisselt, en ook bij het dragen of opbergen van het gereedschap

ACCESSOIRES

• SKIL kan alleen een feilloze werking van het gereedschap garanderen bij gebruik van originele accessoires
• Gebruik alleen accessoires met een toegestane snelheid die minstens overeenkomt met de hoogste nullastsnelheid van het gereedschap

VOOR GEBRUIK

• Vermijd schade die kan worden veroorzaakt door schroeven, spijkers en andere elementen in uw werkstuk; verwijder ze voordat u begint te werken
• Zet het werkstuk vast (een werkstuk dat is vastgeklemd met klemmen of in een bankschroef wordt steviger vastgehouden dan met de hand)
•
  Gebruik geschikte detectoren om verborgen nutsleidingen te vinden of neem contact op met het plaatselijke nutsbedrijf voor hulp (contact met elektriciteitsleidingen kan leiden tot brand of elektrische schokken; het beschadigen van een gasleiding kan leiden tot een explosie; het binnendringen van een waterleiding veroorzaakt materiële schade of een elektrische schok)

Gebruik alleen de volgende accu's en opladers met dit gereedschap

• SKIL-accu: BY519703E BY519603E
• SKIL-oplader: SC535801E QC536001E QC5359E-00
  • Gebruik de accu niet als deze beschadigd is; deze moet onmiddellijk worden vervangen
  • Demonteer de accu niet
  • Stel gereedschap/accu niet bloot aan regen
  • Toegestane omgevingstemperatuur (gereedschap/oplader/accu):
• bij het opladen 4...40 °C
• tijdens bedrijf –20...+50 °C
• tijdens opslag –20...+50 °C

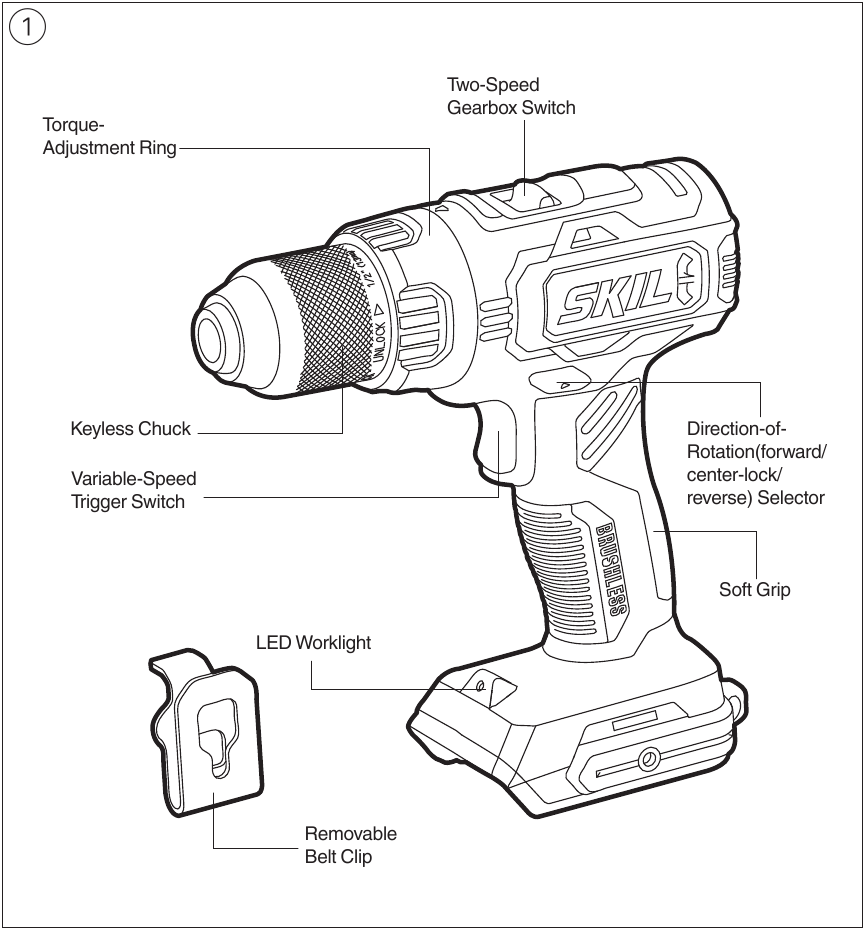

KENMERKEN

GEBRUIK

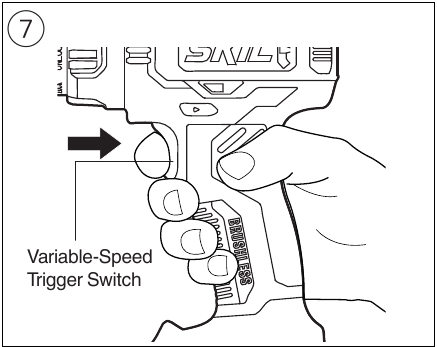

• Gecombineerde schakelaar voor aan/uit en snelheidsregeling

  • regel de snelheid traploos van nul tot maximaal door minder of meer druk uit te oefenen op de trigger

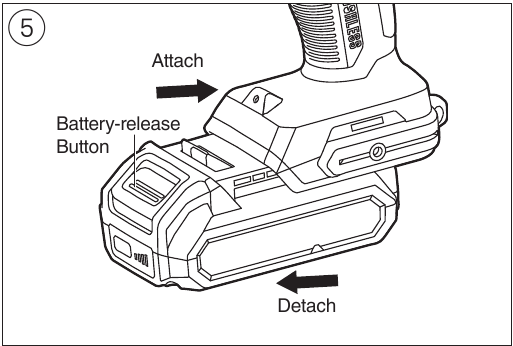

• De accu verwijderen/plaatsen

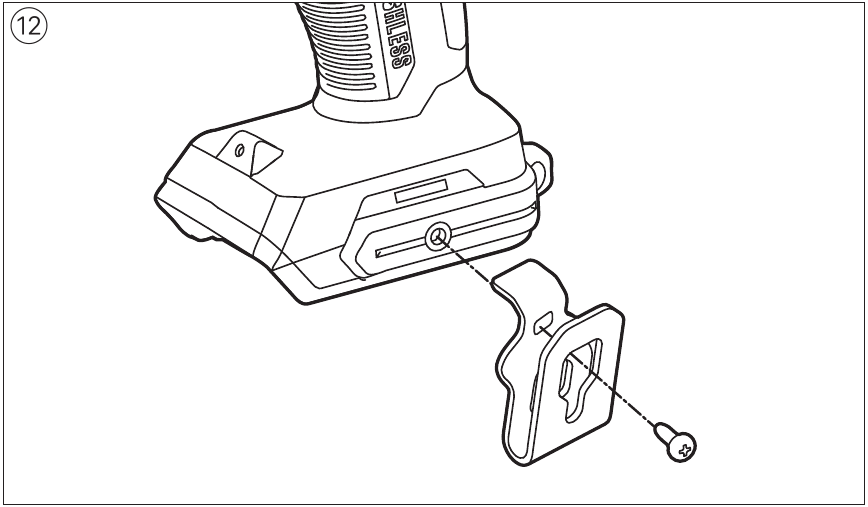

• De riemclip bevestigen

  • bevestig de riemclip aan de boormachine met de meegeleverde schroef.

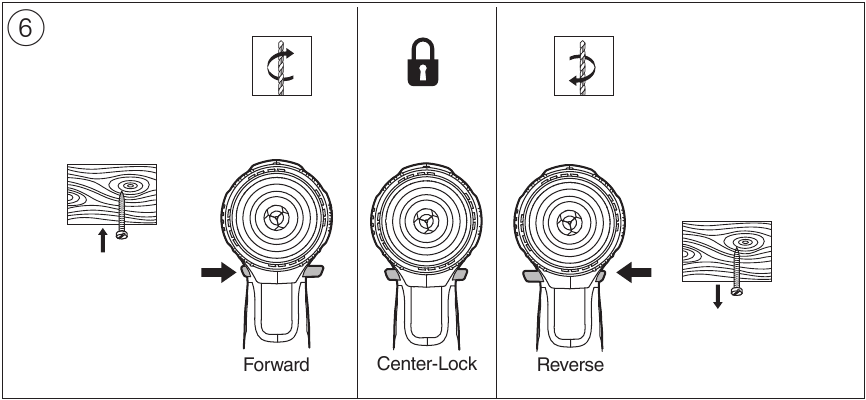

• De draairichting wijzigen

  • als deze niet correct in de linker-/rechterpositie is ingesteld, kan de schakelaar niet worden geactiveerd

wijzig de draairichting alleen wanneer het gereedschap volledig stilstaat

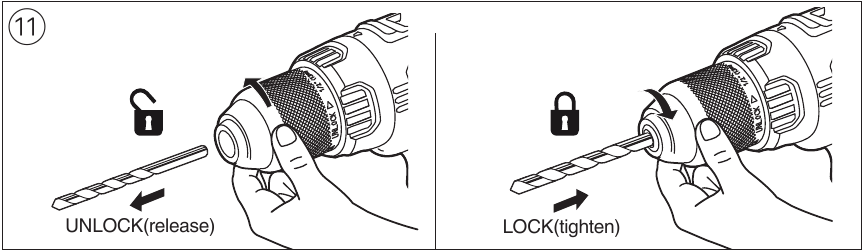

• Bits verwisselen


gebruik geen bits met een beschadigde schacht

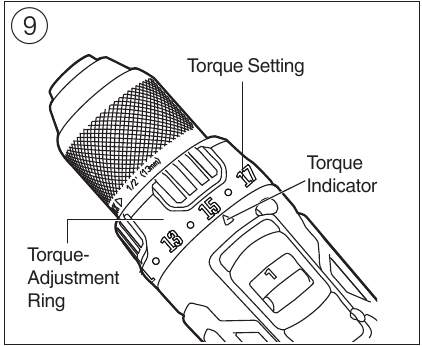

• Koppelregeling (VariTorque)

  • het uitgangskoppel neemt toe naarmate de koppelafstelring van 1 naar 17 wordt gedraaid; de koppelinstelling vergrendelt de koppeling om boren of zwaar werk mogelijk te maken
  • probeer bij het indraaien van een schroef eerst de VariTorque-positie 1 en verhoog deze totdat de gewenste diepte is bereikt.

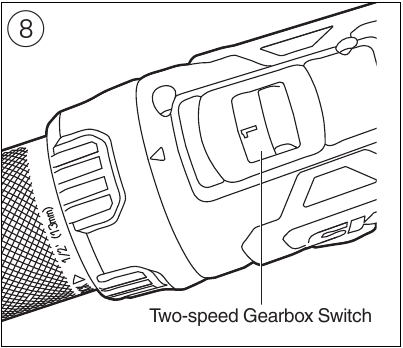

• Mechanische versnellingskeuze

  • stel de selector in op de gewenste snelheid

bedien de versnellingsselector terwijl het gereedschap langzaam draait

1

• lage snelheid
• hoog koppel
• voor schroeven en boren van grote diameters
• voor tappen van draad

2

• hoge snelheid
• lager koppel
• voor het boren van kleine diameters

• Accubeveiliging
  Schakelt het gereedschap uit of voorkomt dat het gereedschap wordt ingeschakeld wanneer
  • de belasting te hoog is
  • de temperatuur van de accu niet binnen het toegestane bedrijfstemperatuurbereik van 20 tot +50°C ligt
  • de lithiumionaccu bijna leeg is (om te beschermen tegen diepe ontlading)
    blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken.

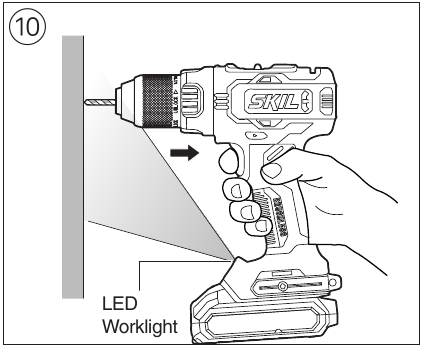

• LED-werklamp

  • De LED-werklamp gaat automatisch branden als er lichtjes in de trekkerschakelaar wordt geknepen voordat het gereedschap begint te draaien en gaat 8 tot 12 seconden na het loslaten van de trekker uit.
  • Wanneer het gereedschap en/of de accu overbelast of te heet wordt, schakelen de interne sensoren het gereedschap uit. Als het gereedschap en/of de accu overbelast is, knippert de LED-werklamp snel. Laat het gereedschap een tijdje rusten of plaats het gereedschap en de accu afzonderlijk- onder luchtstroom om af te koelen.
  • De LED-werklamp knippert langzamer om aan te geven dat de accu bijna leeg is. Laad de accu op.
• Het gereedschap vasthouden en geleiden
  houd het gereedschap tijdens het werken altijd vast aan het zachte gedeelte(n) van de handgreep
  • houd ventilatiesleuven onbedekt
  • oefen niet te veel druk uit op het gereedschap; laat het gereedschap het werk voor je doen.

TOEPASSINGSADVIES

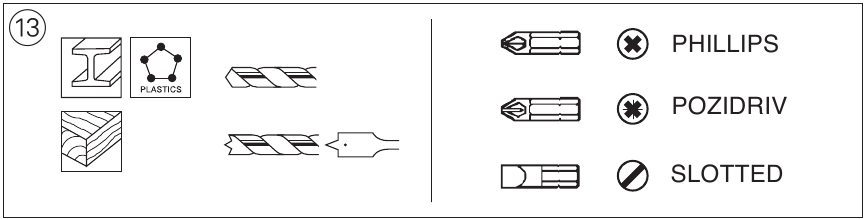

• Gebruik de juiste bits


gebruik alleen scherpe bits

• Bij het boren in ferrometalen
  • boor een kleiner gat voor als er een groot gat nodig is
  • smeer de boor af en toe met olie
• Boor een gat voor als je een schroef in/bij het kruiskopeinde of een rand van hout draait, om barsten van het hout te voorkomen
• Voor een optimaal gebruik van het gereedschap is een gestage druk op de schroef vereist, vooral tijdens het verwijderen.
• Bij het schroeven in hardhout moet men een gat voorboren

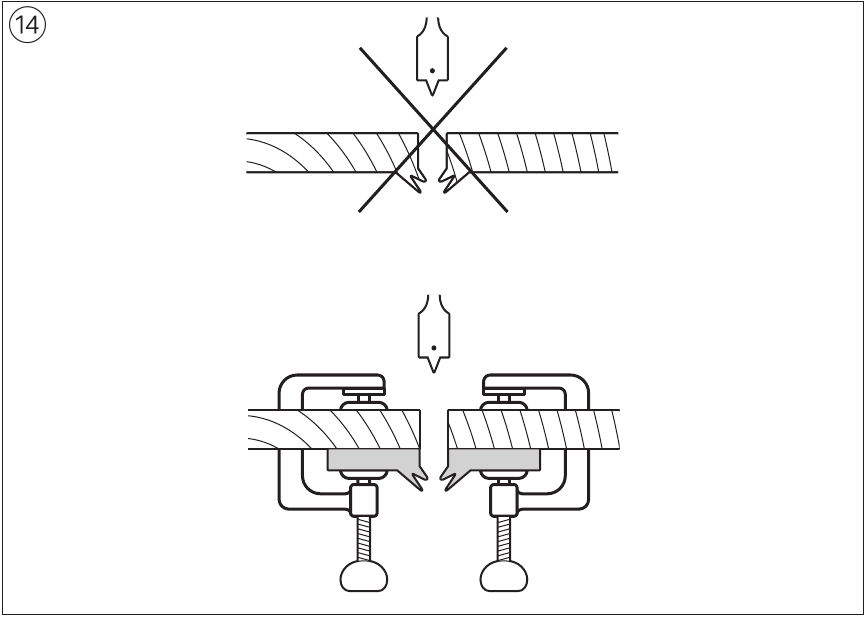

• Splintervrij boren in hout


ONDERHOUD

• Dit gereedschap is niet bedoeld voor professioneel gebruik.
• Houd het gereedschap altijd schoon (vooral ventilatiesleuven)

verwijder de accu uit het gereedschap voordat u het schoonmaakt

GARANTIE

Neem voor alle garantievragen van SKIL contact op met 1300 01
SKIL (1300 01 7545) van maandag tot vrijdag van 9:00 tot 17:00 uur EST

U hebt ook recht op reparatie of vervanging van de goederen als de goederen niet van aanvaardbare kwaliteit zijn en het gebrek geen ernstig gebrek is. Chervon Australia Pty Ltd, Unit 14, 5 Kelletts Road, Rowville, VIC. 3178.
Tel; 1300 01 SKIL (1300 01 7545).
E-mail: support@skil.com.au

*De toonaangevende accutechnologie in de branche omhult elke cel met koelmateriaal om de accu 25% langer te laten werken in vergelijking met algemene accutechnologie.

De gepatenteerde technologie van SKIL verlengt de levensduur van de accu 2x langer in vergelijking met algemene accutechnologie.

Voor klantenservice 1300-017-545 OF www.skil.com.au
