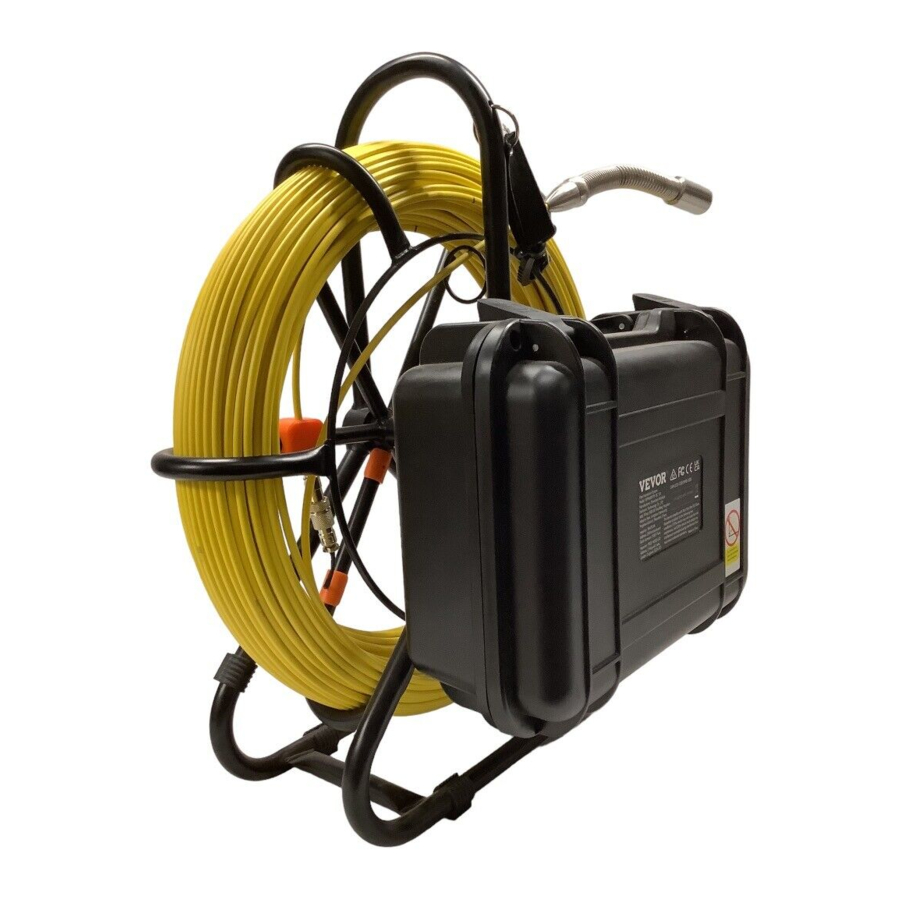

VEVOR WP9600FTR - HANDLEIDING PIJPINSPECTIESYSTEEM

AANDACHTSPUNTEN

1. Lees de handleiding zorgvuldig door voordat u het gebruikt.
2. Behandel het voorzichtig tijdens gebruik, vermijd het neergooien of er zwaar op drukken.
3. Houd afstand van het systeem tijdens het opladen.
4. Schakel na gebruik het display uit en trek alle verbindingsstukken eruit.

BESCHRIJVING

1. Kleurrijk TFT LCD-scherm.
2. Hoge resolutie camera en helder beeld.
3. Nachtzicht.
4. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/treksterkte.
5. 12V 4500MA lithium batterij.
6. Met zonneklep voor een heldere omgeving buiten.
7. Toepassingsgebied: Watertoevoerleiding, airconditioningleiding, kabelleiding, vacuümsysteem voor pijpleidingen, PLUNBIN-leiding, gebouwen, verzonken leiding.
8. Bedrijfstemperatuur: -10°C tot 60°C

PRODUCTSPECIFICATIE

Veiligheid op de werkplek

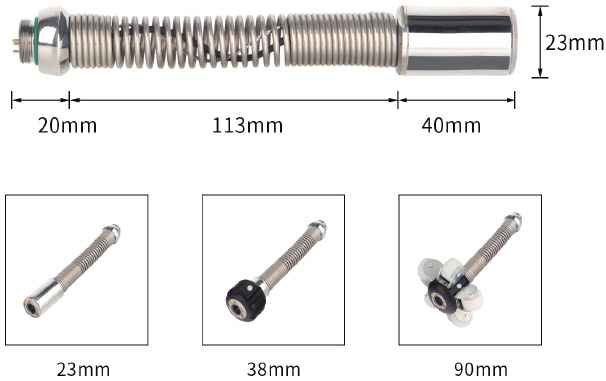

Productspecificatie

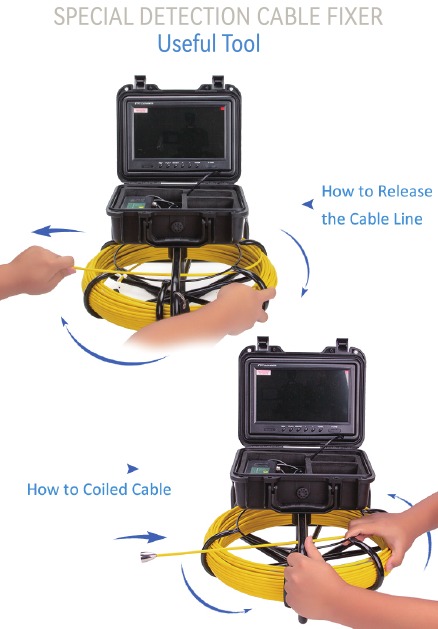

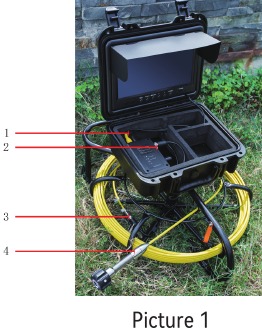

Spoel

Kabellengte Schaal de geschaalde kabel kan de kabellengte weergeven

Vaste gesp zet het kabelwiel vast

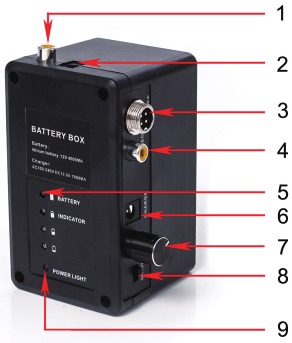

Cell Box

1. Monitor Video
2. Power of Monitor
3. Aangrenzende Spoel Plug
4. AV Output
5. Batterij Indicator
6. Power Input for Charger
7. Licht-graad aanpassing voor Wit Licht Led
8. Power Switch (Aan/Uit schakelaar)
9. Power Light

Systeeminstallatie

1. Belangrijk: schakel de aan/uit-schakelaar uit, sluit de videocamera en de monitor aan, anders kunnen de videocamera en de monitor beschadigd raken.
2. Sluit de camera aan op de 3-spoel stekker, 2-cell box en de 1-monitor.

3. Schakel de aan/uit-schakelaar in de stroombox in, het indicatielampje van de monitor brandt, het schakelbord start.
4. Installeer de videocamera enigszins met de beschermhoes en plaats deze in de buis, draai de spoel naar een juiste diepte.
5. Pas de LED-lichtgraadregelaar aan op de juiste lichtgraad. Raadpleeg voor videoband de DVR-bedieningsdetails (displaybediening: Opnametype)
6. Schakel video via videolijn over naar een ander groot scherm.
7. Na gebruik de camera voorzichtig uit de buis halen, een schone, zachte en droge doek gebruiken om hem schoon te maken en terug te plaatsen.

Opladen

Wanneer het batterijvermogen laag is, moet het worden opgeladen, en de methode is als volgt:

1. Haal de batterij en oplader uit de doos.
2. Sluit de oplader aan op de batterij.
3. Sluit de oplader aan op de wisselstroom van 100-240V. De rode indicator betekent opladen.
4. De groene indicator betekent dat het opladen is voltooid.

Opmerkingen: Om ervoor te zorgen dat de batterij langer meegaat, laad u deze tijdig op; anders kan deze niet worden opgeladen.

PROBLEEMOPLOSSING

GEBRUIKSAANWIJZING VOOR HD DVR

REC/-: Om de opname te starten/stoppen
Play/+: Om te schakelen tussen opnemen en fotograferen. (Raadpleeg het pictogram in de linkerbovenhoek)
MENU: Om het hoofdmenu van de instellingen te openen en te doorlopen / lang indrukken om het scherm 0, 90, 180 of 270 graden te draaien
>: Om uit te zoomen
<: Om de afbeelding 0-36X in te zoomen
POWER: Om het beeldscherm aan/uit te zetten

1. Hoofdmenu Instellingen
   1. Druk op de MENU knop het setup menu: PICTURE (AFBEELDING); OPTION (OPTIE); TIME (TIJD); PHOTO (FOTO); VIDEO
   2. Druk op de </> knop om het submenu te kiezen
   3. Druk op de REC knop om de waarde van de instelling aan te passen OF druk op de REC-knop om te openen/bevestigen
   4. Druk op de PLAY (Afspelen) knop om af te sluiten
2. Opnemen en fotograferen
   1. Druk op de PLAY (Afspelen) knop om te schakelen tussen Recording (Opnemen) en photographing (fotograferen). (raadpleeg het pictogram in de linkerbovenhoek)
   2. Druk op de REC knop om te beginnen met opnemen/fotograferen, druk vervolgens nogmaals op de REC knop om de opname te stoppen.
3. Foto afspelen op monitor
   1. Herhaaldelijk drukken op de MENU knop om PHOTO (FOTO) te vinden.
   2. Druk op de </> knop om Playback (Afspelen) te vinden.
   3. Druk op de REC knop om te openen, druk vervolgens op </> om er een te kiezen en druk op de REC knop om af te spelen.
   4. Druk op de PLAY (Afspelen) knop om af te sluiten.
4. Video afspelen op monitor
   1. Herhaaldelijk drukken op de MENU knop om RECORD (OPNEMEN) te vinden.
   2. Druk op de </> knop om Playback (Afspelen) te vinden.
   3. Druk op de REC knop om te openen, druk vervolgens op </> om er een te kiezen en druk op de REC-knop om te openen.
   4. Druk op de REC knop om af te spelen.
   5. Druk op de PLAY (Afspelen) knop om af te sluiten.

512 HZ ONTVANGER

Specificaties

Sonde/Camera Locator

Algemeen

INTRODUCTIE

Uw vaardigheid in het hanteren van deze ontvanger en het herkennen van de sterke en zwakke punten, bepaalt het succes van een lokalisatieklus. Voordat u de ontvanger voor de eerste klus gebruikt, moet u begrijpen hoe het systeem werkt.
De 512 heeft slechts één modus, namelijk de "sonde"-modus (sonde modus). In de sonde-modus (sonde modus) zoekt de ontvanger naar het signaal dat wordt uitgezonden door een kleine sonde of camera met een ingebouwde zender die door een pijp is geleid. De sonde moet een signaal van 512 Hz uitzenden en de ontvanger kan de geschatte diepte van het doel bepalen.
De 512 is ontworpen om intuïtief te zijn en vereist minimale training voor een effectief gebruik van het instrument. De bedieningselementen en het informatiedisplay zijn groot en gemakkelijk te begrijpen. Toch bevatten ze alles wat nodig is om de ontvanger met uw duim te bedienen.
De volgende paragrafen leiden u door alle stappen die nodig zijn om uw apparatuur te gebruiken. We raden u ten zeerste aan om de sectie "Getting to know your tools" (Uw hulpmiddelen leren kennen) goed door te lezen en er op terug te komen wanneer u niet begrijpt wat u ziet tijdens het lokaliseren.

KEN UW ANALOGE ONTVANGER

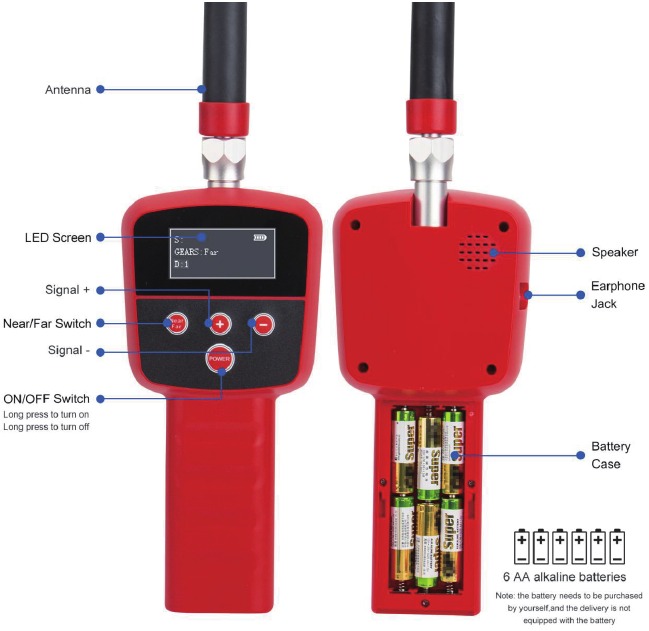

ALGEMENE LAYOUT

Aan/uit (blijf drukken om in te schakelen; blijf drukken om uit te schakelen)
Near/Far Switch (Dichtbij/Ver) (Dichtbij/Ver schakelaar) – Regelt de algehele gevoeligheid. De "Far" (Ver) positie wordt aanbevolen bij het starten van het lokaliseren van de sonde. Naarmate u de zender nadert en de meter de volledige schaal bereikt en u de gevoeligheid niet verder kunt verlagen, schakelt u over naar "Near" (Dichtbij) om de exacte locatie te bepalen.
Meter indicator – Geeft de sterkte van het pieksignaal (naar rechts) en het nulsignaal (naar links) aan.
Speaker (Luidspreker) – Hiermee kunt u het piepende of continue geluid van de zender horen, afhankelijk van het gebruik van de zender. Battery indicator (Batterij indicator) – Geeft de status van de batterij aan.
Instructions (Instructies): Pas de locator Near/Far Switch (Dichtbij/Ver schakelaar) en Signal +/- (Signaal +/-) aan op basis van de werkelijke omgeving, waarna de locator beter overeenkomt met de zender.
Het wordt aanbevolen om in het begin de Far mode (Ver modus) in te stellen (Signaal ingesteld op 9) en de signaalgevoeligheid te verlagen wanneer het LED-scherm een zeer sterk signaal weergeeft (u kunt tegelijkertijd het hardere geluid horen), waarna u het detectiebereik kunt verkleinen.

UW HULPMIDDELEN LEREN KENNEN

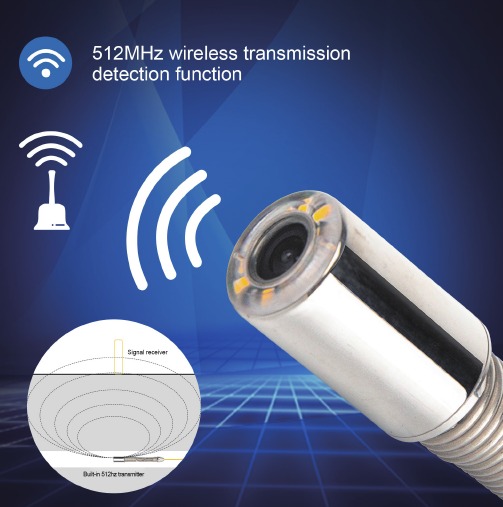

Uw 512-ontvanger ondersteunt de detectie van elke standaard 512Hz-sonde of -camera op de markt.
Dit type sonde of camera is meestal bevestigd aan apparaten die door niet-metalen rioolleidingen of waterleidingen worden gestuurd. Het uitgezonden magnetische veld gaat gemakkelijk door de wanden van dergelijke pijpen.
Omdat het signaal dat door de ontvanger wordt getraceerd, wordt geproduceerd door de sonde of camera, zijn er enkele verschillen in de manier waarop de ontvanger wordt gebruikt in vergelijking met normaal kabel- of leidingtracering.
Laten we oefenen met het gebruik van de 512.
Begin met het inschakelen van de ontvanger en loop rond terwijl u de ontvanger op heuphoogte houdt en loop in de algemene richting van de zender terwijl u de ontvanger langzaam heen en weer beweegt terwijl u in de richting van de zender wijst. U zult merken dat het signaal luider wordt. Verlaag de gevoeligheid indien nodig om deze binnen bereik te houden naarmate u dichterbij komt. Wanneer u de meter niet onder de volledige schaal kunt houden, zet u de schakelaar op "Near" (Dichtbij).
Blijf bewegen in de richting die het signaal sterker maakt. Wanneer u het punt hebt bereikt waarop het signaal het sterkst lijkt te zijn en elke richting die u beweegt het zwakker maakt, weet u dat u de sonde hebt gevonden die zich direct onder het midden van de antenne bevindt.
Ga naar een andere plaats en zoek dit pieksignaal opnieuw en kijk of u altijd terugkomt op dezelfde plek ter bevestiging. U zou zich elke keer direct boven de zender moeten bevinden als u elke stap correct hebt gevolgd. Blijf oefenen totdat u consistente resultaten krijgt.
Ik blijf "dode" punten vinden!
Dat is goed nieuws! Als je geen "dode punten" (dead spots) hebt opgemerkt, laten we er dan een paar zoeken. Deze dode punten staan bekend als "nullen" (nulls) en zijn de sleutel tot nauwkeurigheid. Wanneer we nullen vinden, merken we dat ze voorkomen op zeer scherpe en precieze plaatsen, in tegenstelling tot "pieksignalen" (peak signals) die veel algemener zijn. Laten we eens kijken naar een duidelijke demonstratie van een "peak" (piek) en een "null" (nul). Zorg ervoor dat u al deze tests uitvoert met de ontvanger op heuphoogte.

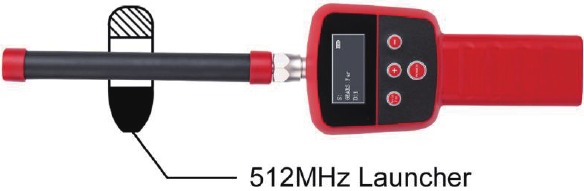

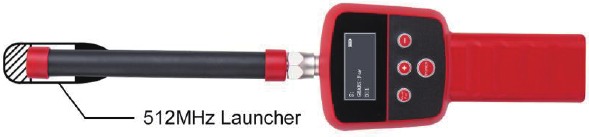

Houd de ontvanger direct boven de zender, parallel aan de lange as van de zender.
De luidspreker is luid. Dit is een pieksignaal.

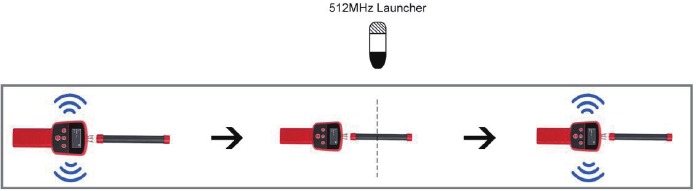

Draai nu de ontvanger loodrecht op de zender. Het signaal daalt plotseling tot bijna niets. Dit wordt een "nul" (null) genoemd. Beweeg de ontvanger een beetje rond om te zien hoe scherp en precies dit nulpunt is en hoe afhankelijk het is van het feit dat het precies loodrecht staat.

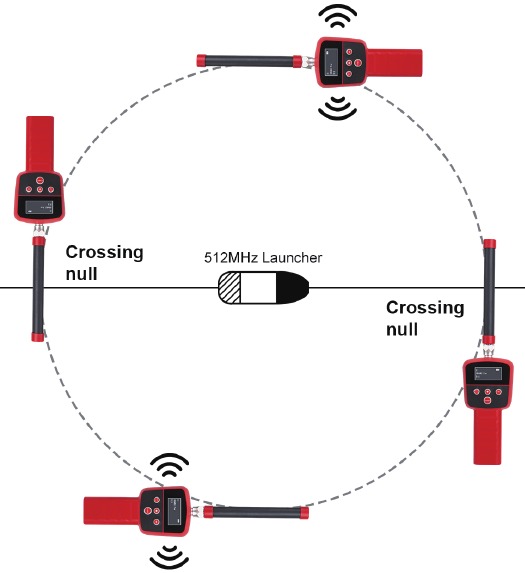

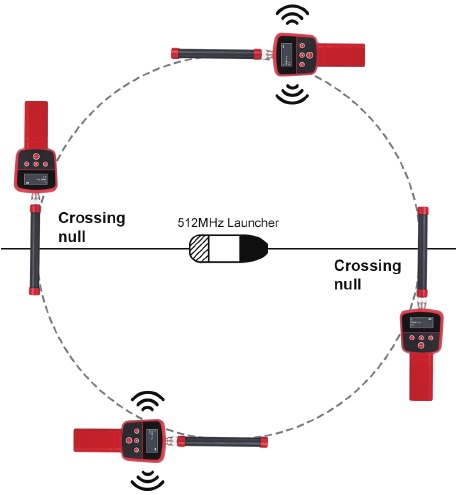

Laten we nu eens kijken naar enkele andere plaatsen om nullen te vinden. Ga weg van de zender en loop er voorbij naar het einde, zoals op de afbeelding hieronder:

Er was een nul net toen je de as van de zender kruiste, net als voorheen, dit wordt een "crossing null" (kruisingsnul) genoemd. Loop rond en zie dat de crossing null (kruisingsnul) wordt gedetecteerd telkens wanneer u een van beide uiteinden van de zender kruist, ongeacht hoe ver u weg bent, zolang u zich binnen bereik bevindt. De zender met de ontvangerstang recht voor u gehouden en merk op dat u op twee punten van de cirkel een crossing null (kruisingsnul) krijgt, direct tegenover elkaar.
En op een lijn die recht door het midden van de zender loopt, parallel aan de lange zijde.

Wat is hier zo speciaal aan? Stel je voor dat je de zender niet kunt zien, wat net als een echte situatie is. Laat iemand de zender onder een doos of krant plaatsen en deze zo oriënteren dat je hem niet kunt zien. Met behulp van de cirkelmethode kunt u snel bepalen hoe de zender ligt. Met behulp van deze methode bij het lokaliseren van de pijp, kunt u bepalen dat de pijp langs de lijn ligt.
Dit is een handige methode bij het lokaliseren in onbekende lijnen.

Nu passen we dit toe op de werkplek.
Voordat u met een lokalisatieklus begint, moet u ervoor zorgen dat u deze eenvoudige stappen volgt.
Bekijk het gebied voordat u het apparaat inschakelt. Zodra u het gebied hebt bekeken, schakelt u de ontvanger in en schakelt u over naar "Far" (Ver) en zet u de gevoeligheid helemaal omhoog. Loop rond in het gebied waar u gaat lokaliseren en controleer op ruisbronnen of elektrische bronnen die problemen met het signaal kunnen veroorzaken en oppikken alsof het de zender is. Markeer al deze "hot spots" (hete plekken) zodat u er niet door voor de gek wordt gehouden wanneer u aan het lokaliseren bent.

Sonde lokaliseren
Als u een septic tank lokaliseert met behulp van een doorspoelbare zender, volgt u onze doorspoelrichtlijnen. Als de tank zich dicht bij het gebouw bevindt, zou u deze vrij snel moeten kunnen vinden. Als u vermoedt dat de tank verder weg is en de richting onzeker is, kan het nuttig zijn om een touwtje of vislijn aan de zender te bevestigen.
Voordat u hem doorspoelt, laat u hem bij elke spoeling slechts 3 tot 8 voet los, zodat u hem beter kunt volgen.

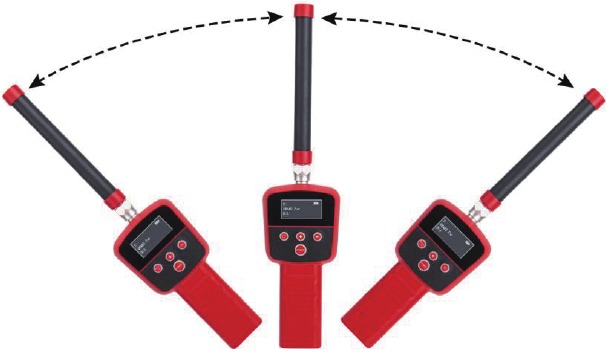

Vind de "Peak Spot" (Piekplek).
Neem de ontvanger in uw hand en draai de gevoeligheidsknop helemaal omhoog en zet de tuimelschakelaar op "Far" (Ver). Houd de ontvanger parallel aan de grond op heuphoogte. Loop rond in het gebied waar u verwacht dat de zender zich bevindt en beweeg de ontvanger in een boog heen en weer.

Luister naar de sterkte van het signaal en kijk naar de rechterhelft van de meter. Wanneer deze de volledige schaal bereikt en u deze niet verder kunt verlagen, zet u de tuimelschakelaar op "Near" (Dichtbij). Wanneer u het maximumsignaal lijkt te bereiken en elke richting die u vanaf daar beweegt een lager signaal oplevert, hebt u de "Peak Spot" (Piekplek) bereikt.
Markeer deze plek en ga vervolgens in een andere richting en herhaal de lokalisatieprocedure. Blijf dit doen totdat u steeds terugkeert naar dezelfde plek. U zou dit ruwe gebied tot op een paar centimeter nauwkeurig moeten kunnen afbakenen. Als u alleen een septic tank lokaliseert en het niet essentieel is om de diepte te weten, bent u klaar om te graven. De Peak Spot (Piekplek) die u hebt gemarkeerd, bevindt zich direct boven de zender, in de buurt van de inlaatplaat. Houd er ook rekening mee dat als de zender in de tank draait, het vrijwel onmogelijk is om de diepte te bepalen. Als u de ligging van de lijn of de diepte van de lijn moet weten, lees dan verder.

Bepaal de ligging van de lijn
Voordat u de diepte van uw zender kunt bepalen, moet u de ligging van de lijn vaststellen.
Sla deze stap niet over!
Ga 4 of 5 voet weg van de Peak Spot (Piekplek) die u hebt gemarkeerd. Houd de ontvanger waterpas recht voor u op heuphoogte, zoals voorheen, maar zwaai er niet mee heen en weer, houd hem gewoon recht. Pas de gevoeligheid zo aan dat de meter ongeveer het midden van de schaal aangeeft. Loop in een cirkel rond de Peak Spot (Piekplek) en houd uw binnenste schouder op de Peak Spot (Piekplek) gericht. Dit zou een "pylon turn" (pylonbocht) worden genoemd, net als wanneer u een vliegtuig zou besturen. Terwijl u langzaam de cirkel bewandelt, let op de meter en luister naar het geluid. Op twee verschillende punten in de cirkel zal de signaalsterkte plotseling dalen en vervolgens weer omhoog komen naarmate u verder beweegt.
Dit zijn "nul" (null) punten. Neem de tijd om deze punten nauwkeurig te bepalen en te markeren (het punt bevindt zich direct onder het midden van de stang). U zult merken dat ze direct tegenover elkaar in de cirkel liggen en een lijn beschrijven die recht door het piekgebied loopt.

U hebt zojuist de twee "Crossing Nulls" (Kruisingsnullen) geïdentificeerd en de lijn tussen hen geeft aan dat de ligging van de lijn parallel loopt aan de as van de zender, en we zullen voorlopig aannemen dat de lijn recht door dat punt loopt, langs de lijn van de Crossing Nulls (Kruisingsnullen). Als de lijn een bocht maakt, hebt u nog steeds een goed idee waar u moet zoeken.

PROBLEEMOPLOSSING

Twee dingen die u altijd moet controleren voordat u begint met lokaliseren, en opnieuw als u problemen ondervindt:
Zorg ervoor dat de batterijen in zowel uw zender als ontvanger werken. Als u twijfelt, gooi ze dan weg! Een zwakke zenderbatterij vermindert het bereik, zwakke batterijen in een ontvanger kunnen ervoor zorgen dat deze hersenbeschadigd raakt, en verminderen ook het bereik.
Test uw zender en ontvanger altijd bovengronds, op werking en bereik, voordat u de zender de leiding in stuurt.

Het signaal van mijn zender is plotseling gestopt. Ik volgde het prima, toen verdween het.
Naast het controleren van de batterijen, dringt 512Hz-apparatuur door gietijzer, maar niet door staal, nodulair gietijzer of ander metaal.
Een plotseling verlies van signaal kan ook betekenen dat u een nul bent tegengekomen, wat een normaal onderdeel is van het lokaliseren. Als de signaalafname op een bepaalde plek is en het signaal terugkeert wanneer u iets verder weg beweegt, is het een nul.

Mijn zender en ontvanger lijken te werken, maar ik kan niet verder komen dan ongeveer 1 meter voordat het signaal wegvalt.
Een grote afname van het bereik betekent vaak een gebroken antenne op de ontvanger. Het ziet er niet kapot uit, maar zelfs een haarlijn in de ferrietkern in de antennebuis kan de gevoeligheid vernietigen.
Het is gemakkelijk voor ons om te repareren, maar u moet het opsturen. Een advies: gebruik de antenne nooit voor wrikken, graven of iets anders dan lokaliseren. Een harde koffer is een goede investering om schade aan de antenne te voorkomen.

Mijn systeem lijkt niet te werken, maar ik weet niet hoe ik kan zien of het probleem de zender of de ontvanger is.
Een voor de hand liggend iets om te proberen is een andere ontvanger, of een andere zender, maar dit is vaak geen beschikbare optie als u niet veel apparatuur bezit. Vervang de batterijen in beide voordat u verder gaat.
Een Ardy doorspoelbare zender kan worden getest door hem in de buurt te houden van een AM-radio die is afgestemd op een dode plek (geen station) op de wijzerplaat. Als de zender werkt, hoort u de raspende "beep-beep" (piep-piep) van de radio.
Een ontvanger kan op een rudimentaire manier worden getest door hem harder te zetten en in de buurt te houden van bronnen van elektronische straling, zoals een computer, een mobiele telefoon, een dimmer. U zou wat ruis moeten horen. Als het stil blijft, is de ontvanger waarschijnlijk defect.
We spelen een 512Hz-toon af via de telefoon, die u tegen de antenne van de ontvanger houdt. Als de ontvanger werkt, is de signaalsterkte die op de ontvanger wordt weergegeven sterk. Houd er rekening mee dat deze test niet kan worden uitgevoerd met een mobiele telefoon, het moet een vaste telefoon binnenshuis zijn. Helaas is er geen telefoontest mogelijk voor de ontvanger.
