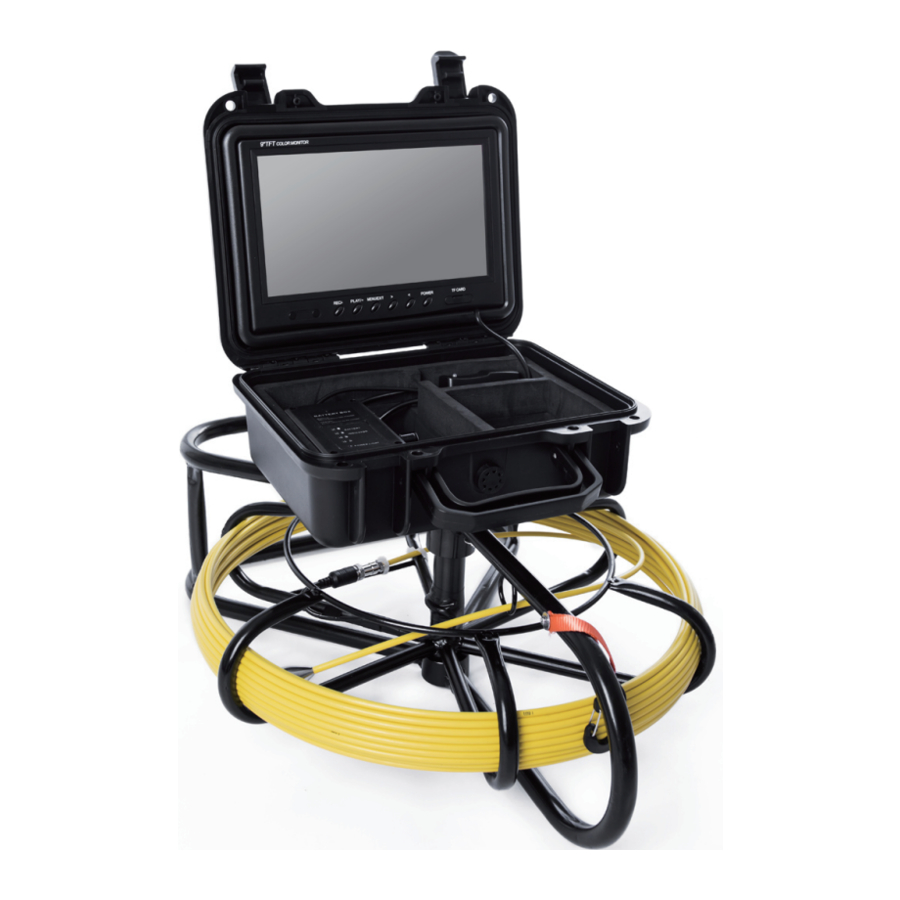

VEVOR WP9600A - HANDLEIDING BUISINSPECTIESYSTEEM

AANDACHTSPUNTEN

Dit is de originele handleiding, lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderhevig aan het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates op ons product zijn.

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.
2. Behandel het apparaat voorzichtig tijdens het gebruik en vermijd het laten vallen of zwaar belasten.
3. Houd afstand van het systeem tijdens het opladen.
4. Schakel na gebruik het scherm uit en trek alle verbindingsstukken los.

BESCHRIJVING

1. Kleurrijk TFT LCD-scherm.
2. Camera met hoge resolutie en helder beeld.
3. Nachtzicht.
4. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/treksterkte.
5. 12V 4500MA lithiumbatterij.
6. Met zonneklep voor een heldere omgeving buitenshuis.
7. Toepassingsgebied: Watertoevoerleiding, airconditioningleiding, kabelleiding, vacuümsysteem voor pijpleidingen, PLUNBIN-leiding, gebouwen, verzonken leiding.
8. Bedrijfstemperatuur: -10°C tot 60°C

PRODUCTSPECIFICATIE

INSTRUCTIE VOOR PRODUCT

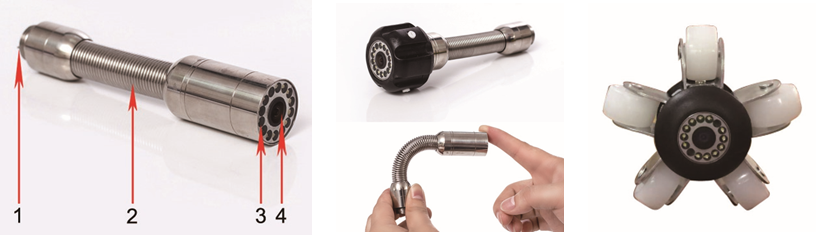

1. Camera

   1. Metalen contactchip
   2. Veer
   3. Witte led-highlight
   4. Cameralens

Productspecificatie

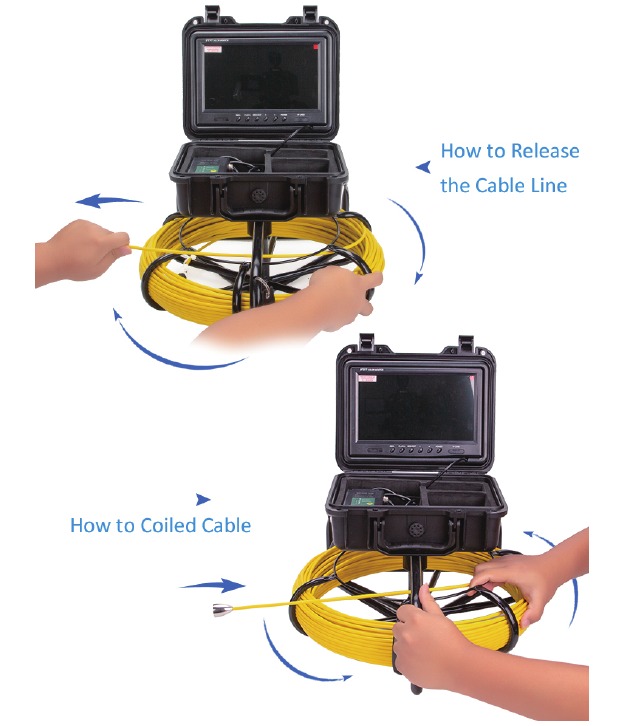

2. Spoel
   Kabellengteschaal de geschaalde kabel kan de kabellengte weergeven

   Vaste gesp fixeerde het kabelwiel

   SPECIALE DETECTIEKABEL FIXEERDER
   Handig hulpmiddel

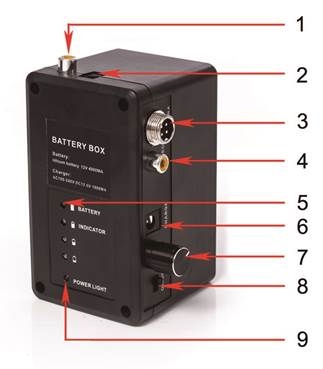

3. Celdoos

   1. Monitorvideo
   2. Stroom van monitor
   3. Aangrenzende spoelstekker
   4. AV-uitgang
   5. Batterij-indicator
   6. Stroomingang voor oplader
   7. Lichtsterkte-aanpassing voor wit licht LED
   8. Stroomschakelaar
   9. Stroomlampje

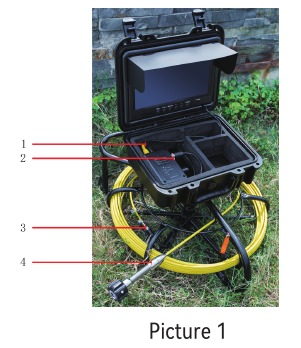

Systeeminstallatie

1. Belangrijk: schakel de stroomschakelaar uit, sluit de videocamera en de monitor aan, anders kunnen de videocamera en de monitor beschadigd raken.
2. Sluit de camera aan op 3-spoelstekker, 2-celdoos en de 1-monitor. (Afb.1)

3. Zet de aan/uit-schakelaar in de stroomkast aan, het indicatielampje van de monitor brandt, de schakelbord start.
4. Installeer de videocamera lichtjes met de beschermkap en plaats deze in de pijp, draai de spoel naar een geschikte diepte.
5. Pas de LED-lichtsterkte aan op de juiste lichtsterkte.
   Raadpleeg voor videoband de DVR-bedieningsdetails (schermbediening: Opnametype)
6. Schakel video over naar een ander groot scherm via een videolijn.
7. Haal na gebruik de camera voorzichtig uit de pijp, neem een schone, zachte en droge doek om hem schoon te maken en plaats hem terug.

Opladen
Wanneer het batterijvermogen laag is, moet het worden opgeladen, en de methode is als volgt:

1. Haal de batterij en oplader uit de doos.
2. Sluit de oplader aan op de batterij.
3. Sluit de oplader aan op de wisselstroom van 100-240V. De rode indicator betekent opladen.
4. De groene indicator betekent dat het opladen is voltooid.
   Opmerkingen: Om ervoor te zorgen dat de batterij langer meegaat, laad u deze tijdig op; anders kan deze niet meer worden opgeladen.

PROBLEEMOPLOSSING

Probleem	Oplossing
Blauw scherm weergeven	Controleer of de camera-interface los zit en of de camera los zit, waardoor er slecht contact ontstaat. Controleer of de aansluiting van de kabel en de voeding normaal of los is. Controleer of de monitor normaal is aangesloten op de voeding. Controleer of de kabel is gebroken. Controleer of er water in de voorkant van de camera zit of dat de camera is beschadigd. Gebruik de camera met de beschermkap eerst, om te voorkomen dat de camera in aanraking komt met harde voorwerpen en beschadigd raakt, waardoor er geen beelden kunnen worden weergegeven.
Problemen met LED-lampjes	Lees de handleiding en controleer de juiste manier om het licht aan te zetten. Controleer of er water in de voorkant van de camera zit, waardoor de LED niet oplicht.
Werkt niet	Controleer of het batterijvermogen voldoende is. Controleer of het beeldscherm beschadigd is. Controleer of het beeldscherm normaal is aangesloten op de voeding.
Foto/video kan niet worden opgeslagen	Controleer of de geheugenkaart beschadigd is en vervang deze. Controleer of er vreemde voorwerpen of vervormingen in de geheugenkaartsleuf zitten.
Kan niet formatteren	Geheugenkaart is beschadigd. Vervang de geheugenkaart.
Kan niet opladen	Controleer de oplaadpoort op vreemde voorwerpen of vervorming. Controleer of de oplader beschadigd is. Wanneer de batterij te laag is, moet deze tijdig worden opgeladen om te voorkomen dat de batterij niet meer kan worden opgeladen als gevolg van verlies.
Gebroken kabel	Het wordt aanbevolen om de kabel op de buis te gebruiken met een diameter ≥ 60cm. Let op de kracht van het duwen van de kabel om te voorkomen dat de detectielijn breekt. Dit product is alleen bedoeld voor pijpleidingdetectie en -inspectie en kan niet voor andere doeleinden worden gebruikt.
Kabelknopen	Bij het in- en uittrekken van kabels moet worden opgemerkt dat de kabels niet gekruist en geknoopt mogen worden, en de buigingsstraal van kabels mag niet minder dan 90 graden zijn. Let er bij het intrekken van de kabel op dat u samenwerkt met het roterende ijzeren frame om ordelijk te recyclen en gebruik het niet met geweld.
Apparatuur reinigen	Schakel bij het reinigen van de apparatuur de stroom uit voordat u gaat reinigen om schade aan de apparatuur te voorkomen.
	Als de storing niet kan worden opgelost, demonteer deze dan niet zelf. Neem contact op met het after-sales servicepersoneel.

BEDIENINGSINSTRUCTIES VOOR HD DVR

REC/-: Om de opname te starten/stoppen
Play" (Afspelen)/+: Om te schakelen tussen opnemen en fotograferen. (Raadpleeg het pictogram in de linkerbovenhoek)
MENU: Om toegang te krijgen tot en door het hoofdinstellingenmenu te lopen / lang indrukken om het scherm 0, 90, 180 of 270 graden te draaien
>: Om uit te zoomen
<: Om in te zoomen op de afbeelding 0-36X
POWER: Om het beeldscherm in/uit te schakelen

1. Hoofdmenu Instellingen
   1. Druk op de MENU knop het instellingenmenu: PICTURE (BEELD); OPTION (OPTIE); TIME (TIJD); PHOTO (FOTO); VIDEO
   2. Druk op de </> knop om het submenu te kiezen
   3. Druk op de REC knop om de waarde van de instelling aan te passen OF druk op de REC knop om te openen/bevestigen
   4. Druk op de PLAY (AFSPELEN) knop om af te sluiten
2. Opnemen en Fotograferen
   1. Druk op de PLAY (AFSPELEN) knop om te schakelen tussen Recording" (Opnemen) en photographing" (fotograferen). (raadpleeg het pictogram in de linkerbovenhoek)
   2. Druk op de REC knop om te beginnen met opnemen/fotograferen, druk vervolgens nogmaals op de REC knop om te stoppen met opnemen.
3. Foto afspelen op monitor
   1. Druk herhaaldelijk op de MENU knop om PHOTO (FOTO) te vinden.
   2. Druk op de </> knop om Playback (Afspelen) te vinden.
   3. Druk op de REC knop om te openen, druk vervolgens op </> om er een te kiezen en druk op de REC knop om af te spelen.
   4. Druk op de PLAY (AFSPELEN) knop om af te sluiten.
4. Video afspelen op monitor
   1. Druk herhaaldelijk op de MENU knop om RECORD (OPNEMEN) te vinden.
   2. Druk op de </> knop om Playback (Afspelen) te vinden.
   3. Druk op de REC knop om te openen, druk vervolgens op </> om er een te kiezen en druk op de REC knop om te openen.
   4. Druk op de REC knop om af te spelen.
   5. Druk op de PLAY (AFSPELEN) knop om af te sluiten.
