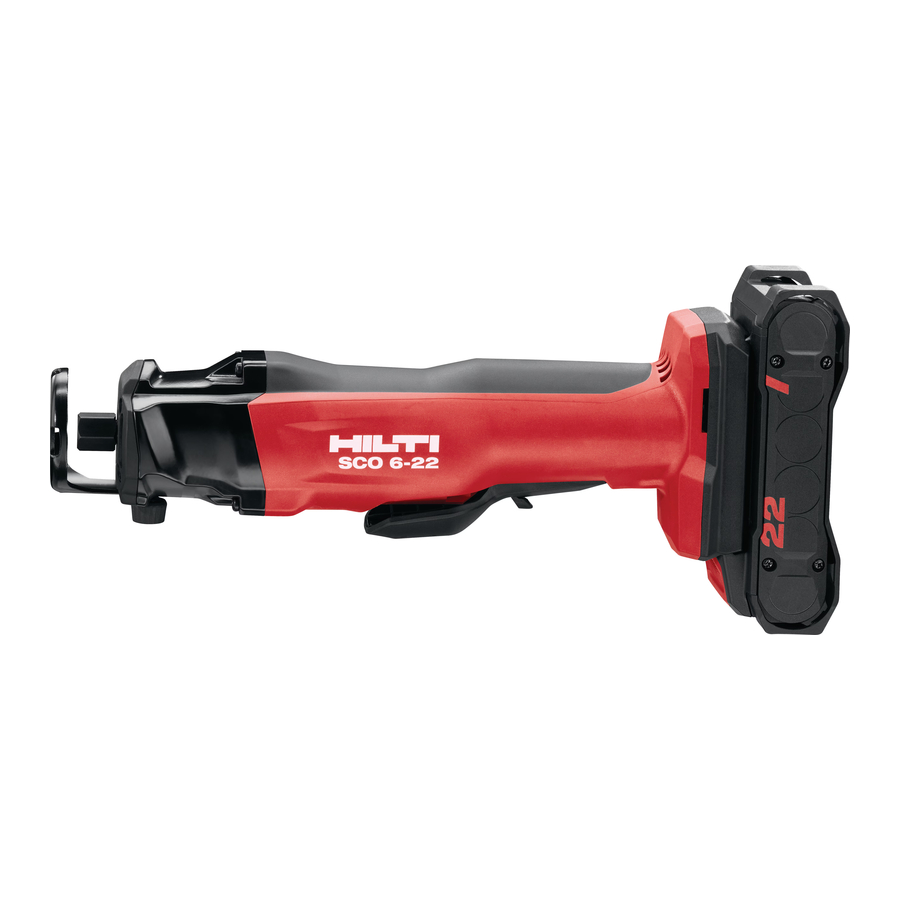

HILTI Nuron SCO 6-22 - Handleiding Cut-Out Tool

Informatie over de documentatie

Over deze documentatie

• Lees deze documentatie voor de eerste ingebruikname of het eerste gebruik. Dit is een vereiste voor een veilige, probleemloze bediening en gebruik van het product.
• Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.
• Bewaar de bedieningsinstructies altijd bij het product en zorg ervoor dat de bedieningsinstructies bij het product zijn wanneer het aan andere personen wordt gegeven.

Verklaring van symbolen

Waarschuwingen

Waarschuwingen attenderen personen op gevaren die optreden bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

• Vestigt de aandacht op een potentieel gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de bedieningsinstructies

De volgende symbolen worden gebruikt in deze bedieningsinstructies:

	Neem de bedieningsinstructies in acht
	Gebruiksinstructies en andere nuttige informatie
	Omgaan met recyclebare materialen
	Elektrische apparatuur en batterijen niet als huishoudelijk afval verwijderen
	Hilti Li-ion batterij
	Hilti oplader

Symbolen in illustraties

De volgende symbolen worden gebruikt in illustraties:

	De nummering geeft de volgorde weer van de bewerkingen die in de illustraties worden getoond en kan afwijken van de stappen die in de tekst worden beschreven.
	Artikelreferentienummers worden gebruikt in de overzichtsillustratie en verwijzen naar de nummers die worden gebruikt in de legenda in het gedeelte productoverzicht.
	Deze tekens zijn bedoeld om specifiek uw aandacht te vestigen op bepaalde punten bij het hanteren van het product.

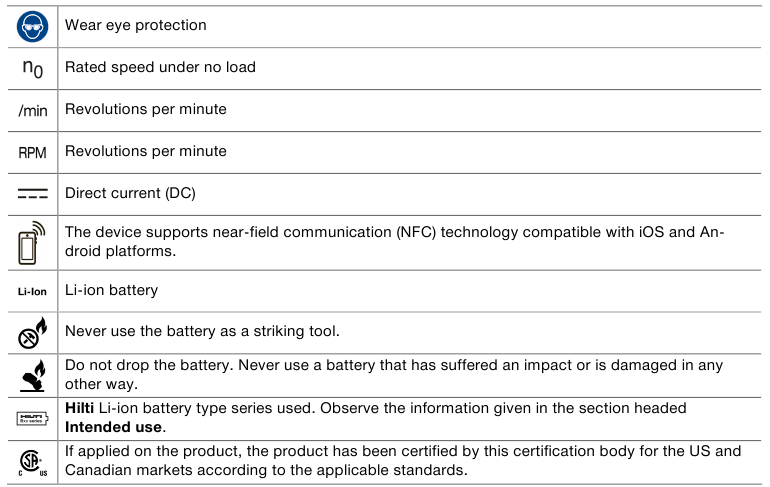

Productafhankelijke symbolen

Symbolen op het product

De volgende symbolen kunnen op het product worden gebruikt:

Productinformatie

producten zijn ontworpen voor professionele gebruikers en alleen getraind, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek op de hoogte zijn van de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren indien ze onjuist worden gebruikt door ongetraind personeel of indien ze niet worden gebruikt in overeenstemming met het beoogde gebruik.
De typeaanduiding en het serienummer staan op het typeplaatje.

• Noteer het serienummer in de onderstaande tabel. U moet de productdetails vermelden wanneer u contact opneemt met de Hilti Service of uw lokale Hilti-organisatie om naar het product te informeren.

Productinformatie

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap met batterijvoeding (snoerloos).

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Onge�odificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van batterijgereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de batterij of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde batterijen. Onderhoud aan batterijen mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor bovenfrezen

• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met uw hand of tegen het lichaam maakt het onstabiel en kan leiden tot verlies van controle.

Gebruik en onderhoud van de batterij

• Neem de volgende veiligheidsinstructies in acht voor een veilige hantering en gebruik van Li-ion-batterijen. Het niet naleven kan leiden tot huidirritatie, ernstige corrosieve schade, chemische brandwonden, brand en/of explosie.
• Gebruik alleen batterijen die in perfecte staat verkeren.
• Behandel batterijen met zorg om schade te voorkomen en lekkage van vloeistoffen te voorkomen die extreem schadelijk zijn voor de gezondheid!
• Wijzig of manipuleer batterijen in geen geval!
• Demonteer, plet of verbrand batterijen niet en stel ze niet bloot aan temperaturen boven 80 °C (176 °F).
• Gebruik of laad nooit een batterij op die een schok heeft gehad of op een andere manier is beschadigd. Controleer uw batterijen regelmatig op tekenen van schade.
• Gebruik nooit gerecyclede of gerepareerde batterijen.
• Gebruik de batterij of een batterijgevoed elektrisch gereedschap nooit als slagwerktuig.
• Stel batterijen nooit bloot aan direct zonlicht, verhoogde temperatuur, vonken of open vuur. Dit kan leiden tot explosies.
• Raak de batterijpolen niet aan met uw vingers, gereedschap, sieraden of andere elektrisch geleidende voorwerpen. Dit kan de batterij beschadigen en ook materiële schade en persoonlijk letsel veroorzaken.
• Houd batterijen uit de buurt van regen, vocht en vloeistoffen. Binnendringend vocht kan kortsluiting, elektrische schokken, brandwonden, brand en explosies veroorzaken.
• Gebruik alleen opladers en elektrisch gereedschap die zijn goedgekeurd voor het specifieke batterijtype. Lees en volg de relevante bedieningsinstructies.
• Gebruik of bewaar de batterij niet in explosieve omgevingen.
• Als de batterij te heet is om aan te raken, kan deze defect zijn. Plaats de batterij op een plaats waar deze duidelijk zichtbaar is en waar er geen risico op brand is, op voldoende afstand van brandbare materialen. Laat de batterij afkoelen. Als hij na een uur nog steeds te heet is om aan te raken, is de batterij defect. Raadpleeg de Hilti Service of lees het document met de titel "Instructies over veiligheid en gebruik van Hilti Li-ion-batterijen".

Neem de speciale richtlijnen in acht die van toepassing zijn op het transport, de opslag en het gebruik van lithium-ionbatterijen.
Lees de instructies over veiligheid en gebruik van Hilti Li-ionbatterijen die u kunt openen door de QR-code aan het einde van deze bedieningsinstructies te scannen.

Aanvullende veiligheidsinstructies

• Risico op letsel door vallend gereedschap en/of accessoires. Controleer voordat u met het werk begint of de batterij en de geïnstalleerde accessoires goed vastzitten.
• Bevestig geen riemhaak aan dit product.
• Gebruik het product en de accessoires alleen als ze in perfecte staat verkeren.
• Manipuleer of wijzig het product of de accessoires nooit op enigerlei wijze.
• Controleer voor aanvang van de werkzaamheden het werkgebied op verborgen elektriciteitskabels of gas- en waterleidingen. Externe metalen delen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektrische kabel of een gas- of waterleiding beschadigt.
• Controleer voor aanvang van de werkzaamheden de gevarenklasse van het stof dat tijdens het werken zal worden geproduceerd.
• Stof dat wordt geproduceerd door slijpen, schuren, snijden en boren kan gevaarlijke chemicaliën bevatten. Enkele voorbeelden zijn: lood of verven op loodbasis; baksteen, beton en andere metselwerkproducten, natuursteen en andere producten die silicaten bevatten; bepaalde soorten hout, zoals eiken, beuken en chemisch behandeld hout; asbest of materialen die asbest bevatten. Bepaal de blootstelling van de bediener en omstanders aan de hand van de gevarenclassificatie van de te bewerken materialen. Neem de nodige maatregelen om de blootstelling tot een veilig niveau te beperken, bijvoorbeeld door het gebruik van een stofafzuigsysteem of door het dragen van geschikte adembescherming. De algemene maatregelen voor het verminderen van de blootstelling omvatten:
  • werken in een goed geventileerde ruimte,
  • vermijden van langdurig contact met stof,
  • stof wegleiden van het gezicht en lichaam,
  • het dragen van beschermende kleding en het wassen van blootgestelde delen van de huid met water en zeep.
• Draag een veiligheidsbril, een harde hoed en gehoorbescherming en geschikte adembescherming terwijl het product in gebruik is.
• Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap. Het aanraken van het accessoiregereedschap kan leiden tot snijwonden en brandwonden.
• Zorg ervoor dat de gebruikte accessoiregereedschappen een montagesysteem hebben dat compatibel is met het product en dat ze correct in de boorkop zijn geplaatst.
• Controleer voordat u het product inschakelt of de spantang is gemonteerd en of de klemmoer is vastgedraaid.

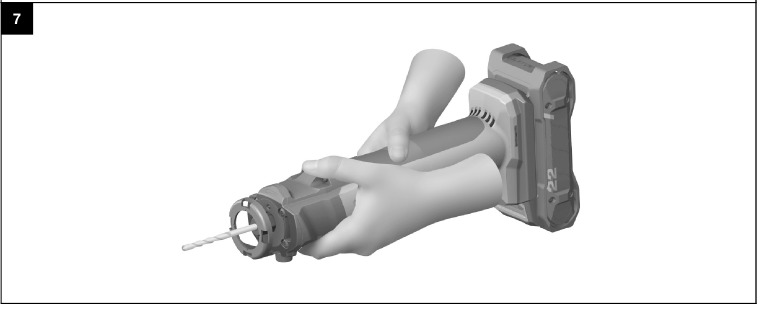

• Gebruik beide handen om het product stevig vast te houden aan de geïsoleerde grijpoppervlakken. Houd de grijpoppervlakken droog en schoon.
• Houd de ventilatieopeningen te allen tijde vrij. Risico op brandwonden door verstopte ventilatieopeningen!
• Raak geen draaiende onderdelen aan - risico op letsel!
• Kijk niet rechtstreeks in de lichtbron (LED) van het product en richt de bundel niet op de gezichten van andere personen. Risico op verblinding of oogbeschadiging.
• Raak nooit de klemmoer of spantang aan wanneer het accessoiregereedschap vast komt te zitten en vastloopt.
• Neem regelmatig pauzes en doe lichamelijke oefeningen om de bloedcirculatie in uw vingers te verbeteren. Hoge trillingen tijdens lange perioden van werk kunnen leiden tot aandoeningen van de bloedvaten en het zenuwstelsel in de vingers, handen en polsen.
• Schakel het elektrisch gereedschap onmiddellijk uit als het accessoiregereedschap vastloopt. Het product kan van de lijn af draaien.
• Wacht tot het elektrisch gereedschap volledig tot stilstand is gekomen voordat u het neerlegt.

Beschrijving

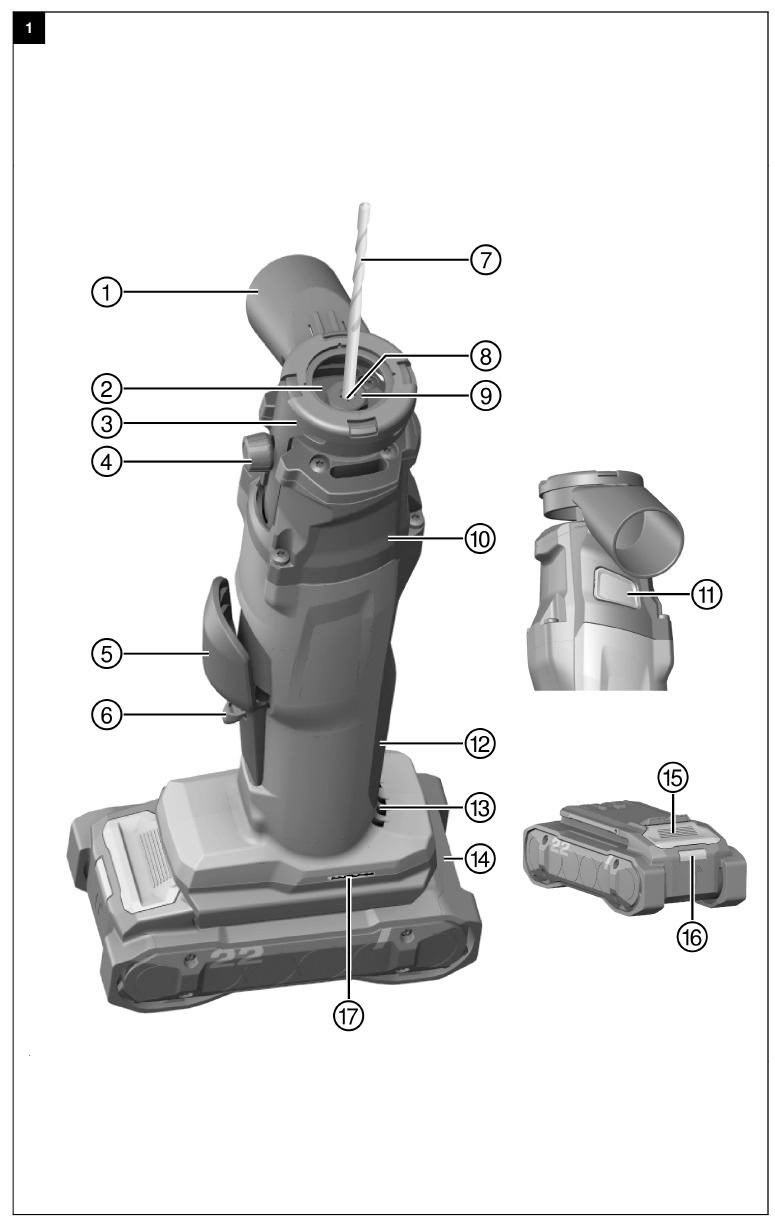

Productoverzicht

1. Aansluiting stofzuigerslang
2. Ledlampen
3. Dieptemeter
4. Bevestigingsschroef
5. Aan/uit-schakelaar
6. Inschakelblokkering
7. Gereedschapsbit
8. Spantang
9. Spanmoer
10. Geïsoleerd greepoppervlak
11. Spindelvergrendelingsknop
12. Geïsoleerd greepoppervlak
13. Ventilatieroosters
14. Accu
15. Ontgrendelknop, accu
16. Accustatusindicator
17. Installatieopening voor accessoires

Beoogd gebruik

Het beschreven product is een handgedragen snoerloze frees. Het is ontworpen voor het maken van uitsparingen in gipsplaat, gipsvezelplaat, composietmaterialen en hout of houtachtige materialen.
Het product wordt geleverd met een afneembare stofzuigerslangaansluiting voor gangbare stofzuigerslangen. De aansluiting past op het product, waardoor het kan worden aangesloten op een stofzuiger.

• Gebruik voor dit product uitsluitend Hilti Nuron lithium-ionaccu's van de B 22-serie. Voor optimale prestaties beveelt Hilti de accu's aan die in de tabel aan het einde van deze gebruiksaanwijzing voor dit product staan vermeld.
• Gebruik voor deze accu's uitsluitend Hilti laders van de typeserie die in de tabel aan het einde van deze gebruiksaanwijzing staat vermeld.

Statusindicatoren van de Li-ionaccu

Hilti Nuron Li-ionaccu's kunnen de laadstatus, foutmeldingen en de gezondheidstoestand van de accu aangeven.

Indicatoren voor laadstatus en foutmeldingen

Risico op letsel door een vallende accu!

• Als de ontgrendelknop wordt ingedrukt terwijl er een accu in het product is geplaatst, controleer dan vervolgens of de accu correct is teruggeplaatst en vastzit.

Druk kort op de ontgrendelknop van de accu om de statusindicatie te krijgen die op dat moment van toepassing is.
De laadstatus en, indien van toepassing, fouten worden voortdurend aangegeven zolang het aangesloten product is ingeschakeld.

Indicatoren die de gezondheidstoestand van de accu aangeven

Om de gezondheidstoestand van de accu te controleren, drukt u op de ontgrendelknop en houdt u deze langer dan drie seconden ingedrukt. Het systeem detecteert geen mogelijke storing van de accu als gevolg van verkeerd gebruik, bijvoorbeeld als de accu is gevallen of doorboord, schade door externe hitte, enz.

Veiligheidsvoorzieningen

Dit product heeft een motorbeveiligingssysteem. Het bewaakt het stroomverbruik en de motortemperatuur en voorkomt dat het product oververhit raakt.
Als de motor overbelast is door het uitoefenen van een te hoge werkdruk, daalt de prestatie van het product merkbaar of kan het volledig tot stilstand komen.
Als het elektrische gereedschap vastloopt of aanzienlijk vertraagt als gevolg van overbelasting, verminder dan de druk die op het product wordt uitgeoefend en laat het vervolgens ongeveer 30 seconden onbelast draaien.

Meegeleverde artikelen

Frees, dieptemeter, drie spantangen (1/8", 5/32", 1/4"), spanmoer, stofzuigerslangaansluiting, zeskantsleutel, bedieningsinstructies.
Andere systeemproducten die zijn goedgekeurd voor gebruik met dit product, zijn te vinden in uw plaatselijke Hilti Store of op: www.hilti.group

Accessoiregereedschap

De volgende bits kunnen worden gebruikt met de frees:

Gipsplaat

• Geleidepuntbit (1/8")
• Standaard bit (1/8")
• Universeel geleidepuntbit (5/32")
• Raam-/deurgeleidepuntbit (1/4")

Metaal

• Metaalbit (5/32")

Technische gegevens

Frees

Accu

Voorbereidingen op de werkplek

Gevaar voor letsel door onbedoeld starten!

• Voordat u de accu plaatst, moet u ervoor zorgen dat het product is uitgeschakeld.
• Verwijder de accu voordat u aanpassingen aan het elektrisch gereedschap uitvoert of voordat u accessoires verwisselt.

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

De accu opladen

1. Lees voordat u de accu oplaadt de bedieningsinstructies voor de oplader.
2. Zorg ervoor dat de contacten op de accu en de contacten op de oplader schoon en droog zijn.
3. Gebruik een goedgekeurde oplader om de accu op te laden.

De accu plaatsen

Gevaar voor letsel door kortsluiting of vallende accu!

• Voordat u de accu plaatst, moet u ervoor zorgen dat de contacten op de accu en de contacten op het product vrij zijn van vreemde voorwerpen.
• Zorg ervoor dat de accu altijd correct vastklikt.

1. Laad de accu volledig op voordat u deze voor de eerste keer gebruikt.
2. Schuif de accu in het product totdat deze hoorbaar vastklikt.
3. Controleer of de accu stevig vastzit.

De accu verwijderen

1. Druk op de ontgrendelknop van de accu.
2. Verwijder de accu uit het product.

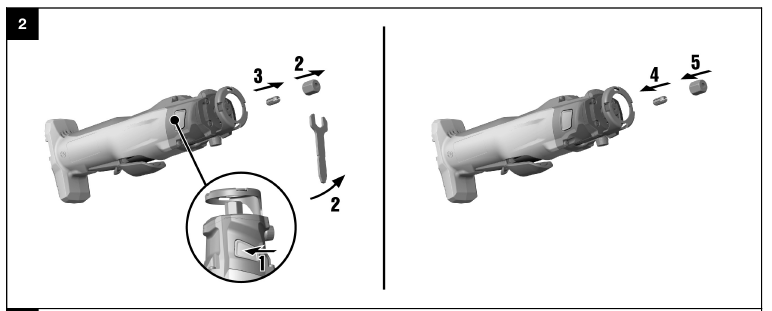

De spantang verwisselen

1. Druk op de spilvergrendelknop en houd deze in deze positie.
2. Gebruik een inbussleutel om de spanmoer los te draaien en te verwijderen.
3. Verwijder de momenteel geïnstalleerde spantang.
4. Plaats de spantang die u wilt gebruiken.
5. Schroef de spanmoer erop en draai deze vast en laat vervolgens de spilvergrendelknop los.

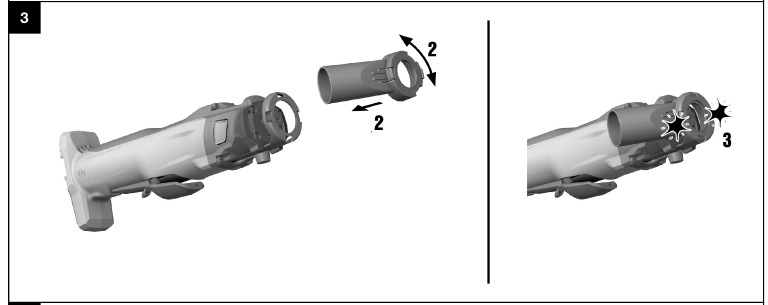

De slangconnector voor de stofzuiger installeren

1. Verwijder de gereedschapsbit.
2. Installeer de slangconnector op het product en zet de connector in de gewenste positie.
3. Zet de borgnokken vast.

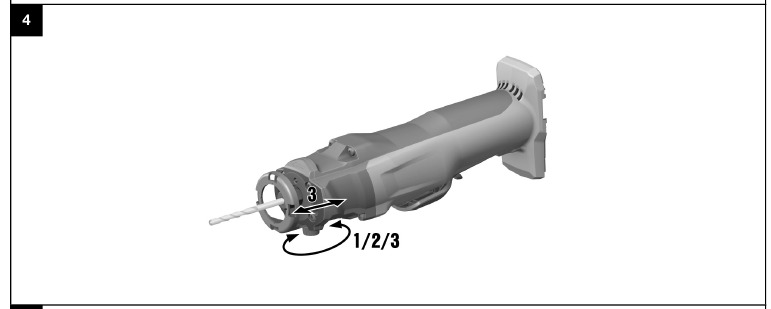

De diepte-aanslag installeren

Gevaar voor letsel! Een beschadigde diepte-aanslag kan een risico vormen op onbedoeld contact met het accessoiregereedschap.

• Gebruik het elektrisch gereedschap niet als de diepte-aanslag defect is.

1. Houd de diepte-aanslag op zijn plaats op het product en draai de borgschroef vast.
2. Draai de borgschroef los om de diepte-aanslag aan te passen.
3. Schuif de diepte-aanslag naar de gewenste positie en draai de borgschroef weer vast.
4. Zorg er voor aanvang voor dat de ruimte achter het werkstuk voldoende is om te voorkomen dat het accessoiregereedschap een hard voorwerp raakt.

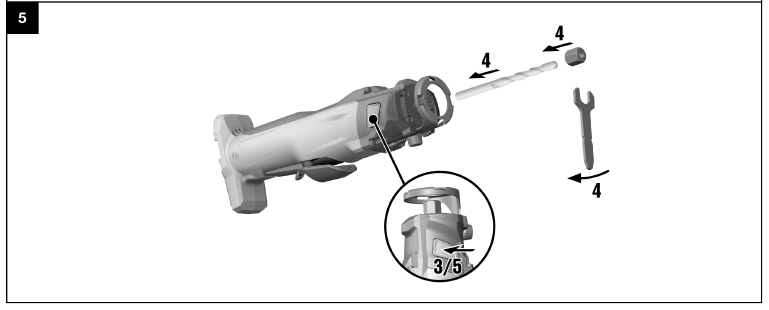

De gereedschapsbit installeren

Gevaar voor schade. De spantang kan breken als deze wordt vastgedraaid wanneer er geen accessoiregereedschap is gemonteerd.

• Draai de spantang nooit vast als er geen accessoiregereedschap is gemonteerd.

1. Reinig het verbindingsuiteinde van de gereedschapsbit.
2. Controleer of de spantang is gemonteerd.
3. Druk op de spilvergrendelknop en houd deze in deze positie.
4. Plaats de gereedschapsbit in de spantang en draai de spanmoer vast met de inbussleutel.
5. Laat de spilvergrendelknop los.
6. Controleer of de gereedschapsbit stevig vastzit.

De gereedschapsbit verwijderen

Gevaar voor letsel! Het accessoiregereedschap kan heet zijn en/of scherpe randen hebben.

• Draag beschermende handschoenen bij het verwisselen van het accessoiregereedschap.
• Leg een heet accessoiregereedschap nooit op een brandbaar oppervlak.

1. Druk op de spilvergrendelknop en houd deze in deze positie.
2. Gebruik de inbussleutel om de spanmoer los te draaien.
   • De spantang zit los.
3. Verwijder de gereedschapsbit.

Valbeveiliging

Gevaar voor letsel door vallend gereedschap en/of accessoire!

• Gebruik alleen de Hilti-gereedschapslijn die wordt aanbevolen voor uw product.
• Controleer vóór elk gebruik altijd het bevestigingspunt van de gereedschapslijn op mogelijke schade.

Neem de nationale voorschriften voor werken op hoogte in acht.

Gebruik als valstop voor dit product alleen een combinatie van de Hilti-vangriem en de Hilti-gereedschapslijn #2261970.

• Maak de vangriem vast aan de installatieopeningen voor accessoires. Controleer of deze stevig vastzit.
• Maak één karabijnhaak van de gereedschapslijn vast aan de vangriem en maak de tweede karabijnhaak vast aan een dragende constructie. Controleer of beide karabijnhaken stevig vastzitten.
  Neem de bedieningsinstructies van de Hilti-vangriem en die van de Hilti-gereedschapslijn in acht.

Gebruik

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

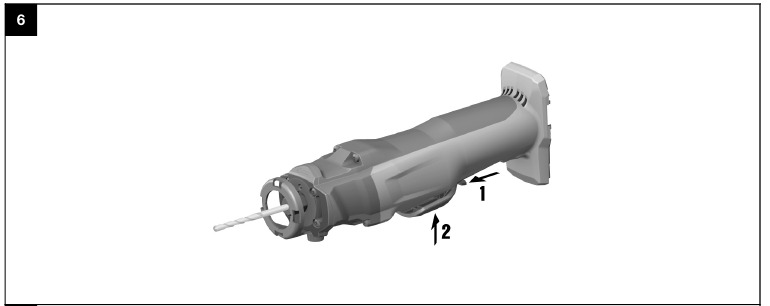

Inschakelen

De aan/uit-schakelaar met inschakelblokkering geeft u volledige controle over de schakelfunctie en voorkomt onbedoeld starten.

1. Duw de inschakelblokkering naar voren.
   • De aan/uit-schakelaar is ontgrendeld.
2. Druk de aan/uit-schakelaar zo ver mogelijk in.
   • De motor van het elektrisch gereedschap draait op onbelast toerental.

Het product correct vasthouden

1. Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en in een stabiele positie te houden.
2. Gebruik beide handen om het product stevig vast te houden tijdens het werken.
   • Het product kan onstabiel worden als u probeert het met slechts één hand vast te houden of tegen een lichaamsdeel te drukken, en dit kan leiden tot verlies van controle.

Gebruik

1. Houd het product stevig vast zonder dat de gereedschapsbit het werkoppervlak raakt.
2. Inschakelen (Inschakelen).
3. Geleid het accessoiregereedschap recht in het materiaal waarin de uitsparing moet worden gemaakt, totdat de diepte-aanslag in contact komt met het werkoppervlak.
4. Oefen een constante druk uit en beweeg het accessoiregereedschap vooruit.

Uitschakelen

• Laat de aan/uit-schakelaar los.
  • De inschakelblokkering springt automatisch in de vergrendelde positie.

Verzorging en onderhoud

Gevaar voor letsel met geplaatste accu!

• Verwijder altijd de accu voordat u verzorgings- en onderhoudstaken uitvoert!

Verzorging van het product

• Verwijder voorzichtig hardnekkig vuil.
• Reinig de ventilatieopeningen, indien aanwezig, voorzichtig met een droge, zachte borstel.
• Gebruik alleen een licht vochtige doek om de behuizing schoon te maken. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
• Gebruik een droge, schone doek om de contacten van het product schoon te maken.

Verzorging van de Li-ionaccu's

• Gebruik nooit een accu met verstopte ventilatieopeningen. Reinig de ventilatieopeningen zorgvuldig met een droge, zachte borstel.
• Vermijd onnodige blootstelling van de accu aan stof en vuil. Stel de accu nooit bloot aan hoge vochtigheid (bijv. door onderdompeling in water of achterlating in de regen).
  Als een accu door vocht is doordrenkt, behandel deze dan als een beschadigde accu. Isoleer het in een niet-brandbare container en raadpleeg de Hilti Service.
• Houd de accu vrij van uitwendige olie en vet. Laat stof of vuil zich niet onnodig op de accu ophopen. Reinig de accu met een droge, zachte borstel of een schone, droge doek. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
  Raak de contacten van de accu niet aan en verwijder het in de fabriek aangebrachte vet niet van de contacten.
• Gebruik alleen een licht vochtige doek om de behuizing schoon te maken. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.

Onderhoud

• Controleer alle zichtbare onderdelen en bedieningselementen regelmatig op tekenen van schade en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van schade worden gevonden of als onderdelen niet goed functioneren. Laat het product onmiddellijk repareren door de Hilti Service.
• Installeer na het reinigen en onderhouden alle beschermkappen en beschermende voorzieningen en controleer of ze volledig werken.

Om een veilige en betrouwbare werking te garanderen, gebruikt u uitsluitend originele Hilti-reserveonderdelen en verbruiksartikelen. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met uw product, zijn verkrijgbaar in uw Hilti Store of online op: www.hilti.group

Transport en opslag van draadloze gereedschappen en accu's

Transport

Per ongeluk starten tijdens transport!

• Transporteer uw producten altijd met de accu's verwijderd!
• Verwijder de accu('s).
• Transporteer accu's nooit los en onbeschermd. Tijdens transport moeten accu's worden beschermd tegen overmatige schokken en trillingen en geïsoleerd van geleidende materialen of andere accu's die in contact kunnen komen met de aansluitingen en kortsluiting kunnen veroorzaken. Neem de lokaal geldende voorschriften voor het transporteren van accu's in acht.
• Verzend geen accu's per post. Raadpleeg uw verzender voor instructies over het verzenden van onbeschadigde accu's.
• Controleer vóór elk gebruik en voor en na langdurig transport het product en de accu's op schade.

Opslag

Accidentele schade veroorzaakt door defecte of lekkende accu's!

• Bewaar uw producten altijd met de accu's verwijderd!
• Bewaar het product en de accu's op een koele en droge plaats. Neem de temperatuurgrenzen in acht die in de technische gegevens worden vermeld.
• Bewaar accu's niet op de oplader. Verwijder de accu altijd van de oplader wanneer het opladen is voltooid.
• Laat accu's nooit in direct zonlicht, op warmtebronnen of achter glas liggen.
• Bewaar het product en de accu's op een plaats waar ze niet toegankelijk zijn voor kinderen of onbevoegden.
• Controleer vóór elk gebruik en voor en na langdurige opslag het product en de accu's op schade.

Probleemoplossing

Observeer bij een probleem altijd de laadstatus en foutindicator van de batterij. Zie het hoofdstuk Statusindicatoren van de Li-ion batterij.
Als het probleem dat u ondervindt niet in deze tabel staat of als u het probleem niet zelf kunt verhelpen, neem dan contact op met de Hilti Service.

Referenties

• Home - Hilti Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HILTI Nuron SCO 6-22 - Handleiding Cut-Out Tool

Beschikbare talen
