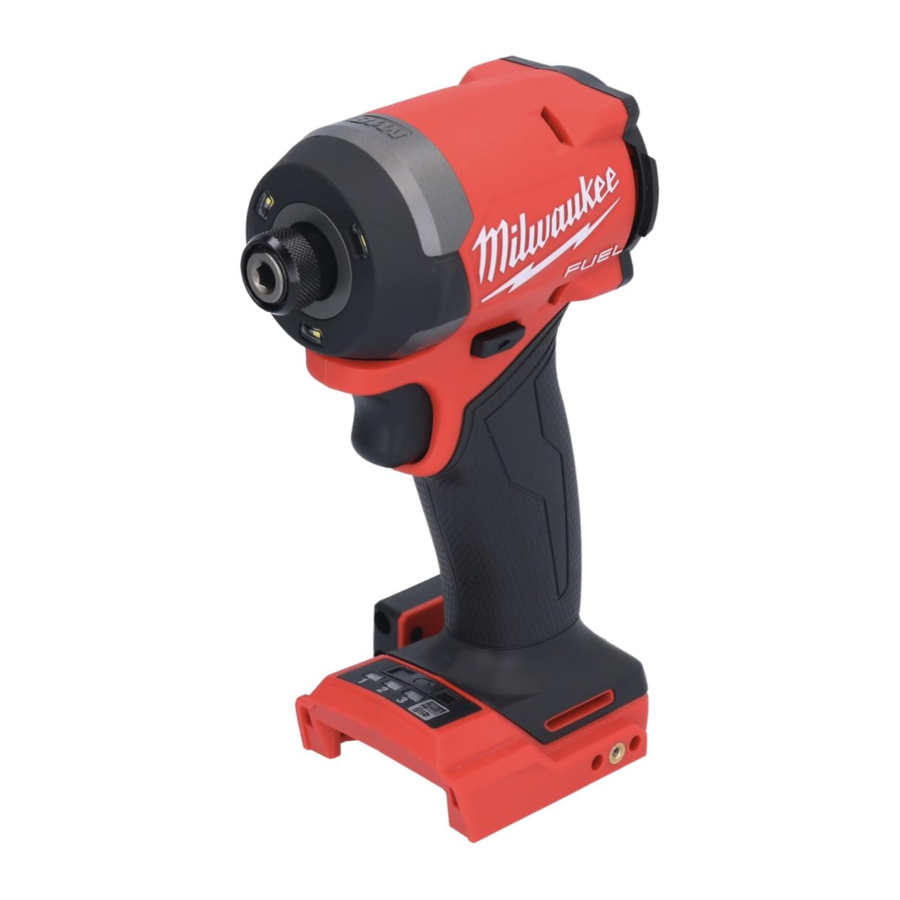

Milwaukee M18 FUEL 2953-20 - HEX IMPACT DRIVER Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap zonder snoer (accuvoeding).

VEILIGHEID VAN DE WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Bij het gebruik van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruikt u een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, of voordat u het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
• Laat u niet misleiden door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap, waardoor u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze afneembaar is, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere werkzaamheden dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand veroorzaken.
•
  Als de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
•
  Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR DE EENHEID

• Houd het elektrische gereedschap vast aan geïsoleerde oppervlakken, wanneer u een handeling uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Draag gehoorbescherming bij impactboren. Blootstelling aan lawaai kan leiden tot gehoorverlies.
• Gebruik alleen doppen en andere accessoires die specifiek zijn ontworpen voor gebruik op slagschroevendraaiers en -moersleutels. Andere doppen en accessoires kunnen breken of versplinteren, waardoor letsel kan ontstaan.
•
  Om het risico op letsel te verminderen, draagt u bij werkzaamheden in stoffige situaties de juiste adembescherming of gebruikt u een stofafzuigoplossing die voldoet aan de OSHA-normen.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst zou kunnen leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u denkt dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een opgeleide professional voor aanvullende informatie of training.
• Onderhoud labels en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE servicecentrum voor een gratis vervanging.
•
  Sommige soorten stof die ontstaan door schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemische stoffen waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:
• lood uit verf op loodbasis
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.
  Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SPECIFICATIES

SYMBOOLVERKLARING

	Volt
	Gelijkstroom
	Onbelast toerental per minuut (RPM)
	Aantal slagen per minuut onder belasting (IPM)

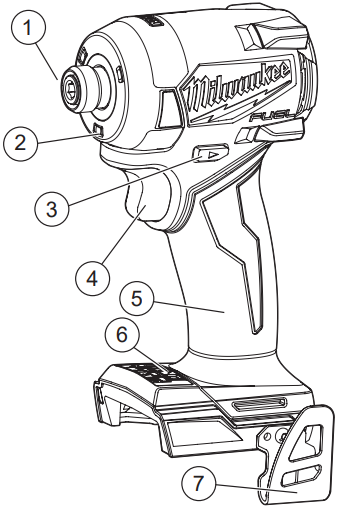

FUNCTIONELE BESCHRIJVING

1. 1/4" Hex-aandrijfopname
2. Tri-LED's
3. Bedieningsschakelaar
4. Trekker
5. Handvat
6. Snelheidsregeling
7. Riemclip

MONTAGE

Laad alleen op met de oplader die is gespecificeerd voor de batterij. Lees voor specifieke oplaadinstructies de bedieningshandleiding die bij uw oplader en batterij is geleverd.

De batterij verwijderen/plaatsen

Om de batterij te verwijderen, drukt u op de ontgrendelingsknoppen en trekt u de batterij los van het gereedschap.

Vergrendel altijd de trekker of verwijder de batterij wanneer het gereedschap niet in gebruik is.

Om de batterij te plaatsen, schuift u de batterij in de behuizing van het gereedschap. Zorg ervoor dat deze stevig vastklikt.

Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere kunnen gevaarlijk zijn.

Accessoires bevestigen en verwijderen

Deze slagschroevendraaier is bedoeld voor gebruik met boor- en schroefbits.

1. Om een accessoire te bevestigen, drukt u de schacht in de hex-aandrijfopname.
2. Om het accessoire te verwijderen, trekt u de ring naar buiten en verwijdert u het accessoire. Laat de ring los.


BEDIENING

Om het risico op letsel te verminderen, dient u altijd een geschikte oogbescherming te dragen die is gemarkeerd om te voldoen aan ANSI Z87.1.
Draag bij werkzaamheden in stoffige situaties de juiste adembescherming of gebruik een stofafzuigoplossing die voldoet aan de OSHA-normen.

De bedieningsschakelaar gebruiken

De bedieningsschakelaar kan in drie standen worden gezet: vooruit, achteruit en vergrendeld. Vanwege een vergrendelingsmechanisme kan de bedieningsschakelaar alleen worden versteld als de AAN/UIT-schakelaar niet wordt ingedrukt. Laat de motor altijd volledig tot stilstand komen voordat u de bedieningsschakelaar gebruikt.

1. Voor voorwaartse (met de klok mee) rotatie duwt u de bedieningsschakelaar in de aangegeven richting. Controleer de draairichting voor gebruik.
2. Voor achterwaartse (tegen de klok in) rotatie duwt u de bedieningsschakelaar in de aangegeven richting. Controleer de draairichting voor gebruik.
3. Om de trekker te vergrendelen, duwt u de bedieningsschakelaar in de middelste stand. De trekker werkt niet wanneer de bedieningsschakelaar in de vergrendelde stand staat.
   Verwijder altijd de batterij voordat u onderhoud uitvoert of accessoires verwisselt. Vergrendel altijd de trekker of verwijder de batterij voordat u het gereedschap opbergt en wanneer het gereedschap niet in gebruik is.

Snelheid selecteren

Laat het gereedschap volledig tot stilstand komen voordat u van snelheid verandert. Druk op de selectieknop om door de instellingen te bladeren.

Modus	1	2	3
RPM	0 - 1700	0 - 3000	0 - 3900	Ontworpen voor het inschroeven van zelftappende schroeven in plaatwerk
IPM	0 - 1400	0 - 3600	0 - 4400

De functie is ontworpen om het strippen van schroeven, het breken van schroeven en schade aan het werkoppervlak te verminderen bij het indraaien van zelftappende schroeven. Deze functie is geoptimaliseerd voor de meest voorkomende materialen, waaronder #8, #10 en #12 zelftappende schroeven tussen 1/2"-1" lang en 18-22 gauge plaatwerk.
OPMERKING: De modus werkt alleen als de trekker meer dan halverwege wordt ingedrukt. Indien minder dan halverwege ingedrukt, werkt de schroevendraaier in de normale impactmodus. Bij gebruik van de modus schakelt het gereedschap automatisch uit zodra de schroef volledig is aangedraaid.

Starten/stoppen en snelheid regelen

Deze gereedschappen kunnen op elke snelheid van 0 tot maximale snelheid worden gebruikt.

1. Om het gereedschap te starten, trekt u aan de trekker.
   OPMERKING: LED's gaan kort na het loslaten van de trekker uit.
2. Om de aandrijfsnelheid te variëren, verhoogt of verlaagt u de druk op de trekker. Hoe verder de trekker wordt ingedrukt, hoe hoger de snelheid, tot de maximale snelheid die is ingesteld met de snelheidsregeling.
3. Om het gereedschap te stoppen, laat u de trekker los en de elektrische rem stopt het gereedschap onmiddellijk.

Impacttechnieken

Hoe langer een bout, schroef of moer wordt vastgedraaid, hoe vaster deze komt te zitten. Om beschadiging van de bevestigingsmiddelen of werkstukken te voorkomen, vermijdt u overmatig aandraaien. Wees vooral voorzichtig bij het aandraaien van kleinere bevestigingsmiddelen, omdat deze minder aandraaien nodig hebben om het optimale aanhaalmoment te bereiken.
Oefen met verschillende bevestigingsmiddelen en let op de tijd die nodig is om het gewenste aanhaalmoment te bereiken. Controleer de dichtheid met een handmomentsleutel. Als de bevestigingsmiddelen te strak zitten, verkort u de aandraaitijd. Als ze niet strak genoeg zitten, verlengt u de aandraaitijd.
Olie, vuil, roest of andere stoffen op de schroefdraad of onder de kop van het bevestigingsmiddel beïnvloeden de mate van vastheid.
Het aanhaalmoment dat nodig is om een bevestigingsmiddel los te maken, bedraagt gemiddeld 75% tot 80% van het aandraaimoment, afhankelijk van de toestand van de contactoppervlakken.
Draai bij lichte pakkingwerkzaamheden elk bevestigingsmiddel vast tot een relatief licht aanhaalmoment en gebruik een handmomentsleutel voor de definitieve aandraaiing.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de stekker van de oplader uit het stopcontact te halen en de batterij uit de oplader of het gereedschap te verwijderen voordat u onderhoud uitvoert. Demonteer nooit het gereedschap, de batterij of de oplader. Neem contact op met een MILWAUKEE servicecentrum voor ALLE reparaties.

Het gereedschap onderhouden

Houd uw gereedschap, batterij en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen of andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Breng het gereedschap, de batterij en de oplader terug naar een MILWAUKEE servicecentrum voor reparatie. Na zes maanden tot een jaar, afhankelijk van het gebruik, brengt u het gereedschap, de batterij en de oplader terug naar een MILWAUKEE servicecentrum voor inspectie.
Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen batterij, reinig dan de contacten op de batterij. Als het gereedschap nog steeds niet goed werkt, breng dan het gereedschap, de oplader en de batterij terug naar een MILWAUKEE servicecentrum voor reparatie.

Om het risico op persoonlijk letsel en schade te verminderen, dompel uw gereedschap, batterij of oplader nooit onder in vloeistof en laat geen vloeistof erin stromen.

Reinigen

Verwijder stof en vuil uit alle ventilatieopeningen. Houd het gereedschap schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

Reparaties

Voor reparaties brengt u het gereedschap, de batterij en de oplader terug naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn.
Ga voor een volledige lijst met accessoires online naar www.milwaukeetool.com of neem contact op met een distributeur.

SERVICE

VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag t/m vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com

Neem contact op met Corporate After Sales Service Technical Support met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw aankoop van gereedschap te ontvangen.

CANADA

Milwaukee Tool (Canada) Ltd 1.800.268.4015
Maandag t/m vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

BEPERKTE GARANTIE VS & CANADA

Deze garantie is alleen van toepassing op producten die in de VS en Canada worden verkocht. Raadpleeg de 'Service Center Search' in de sectie Onderdelen & Service van de MILWAUKEE-website www.milwaukeetool.com of bel 1.800. SAWDUST (1.800.729.3878) om uw dichtstbijzijnde servicecentrum te vinden voor garantie- en niet-garantieservice op een Milwaukee elektrisch gereedschap.
