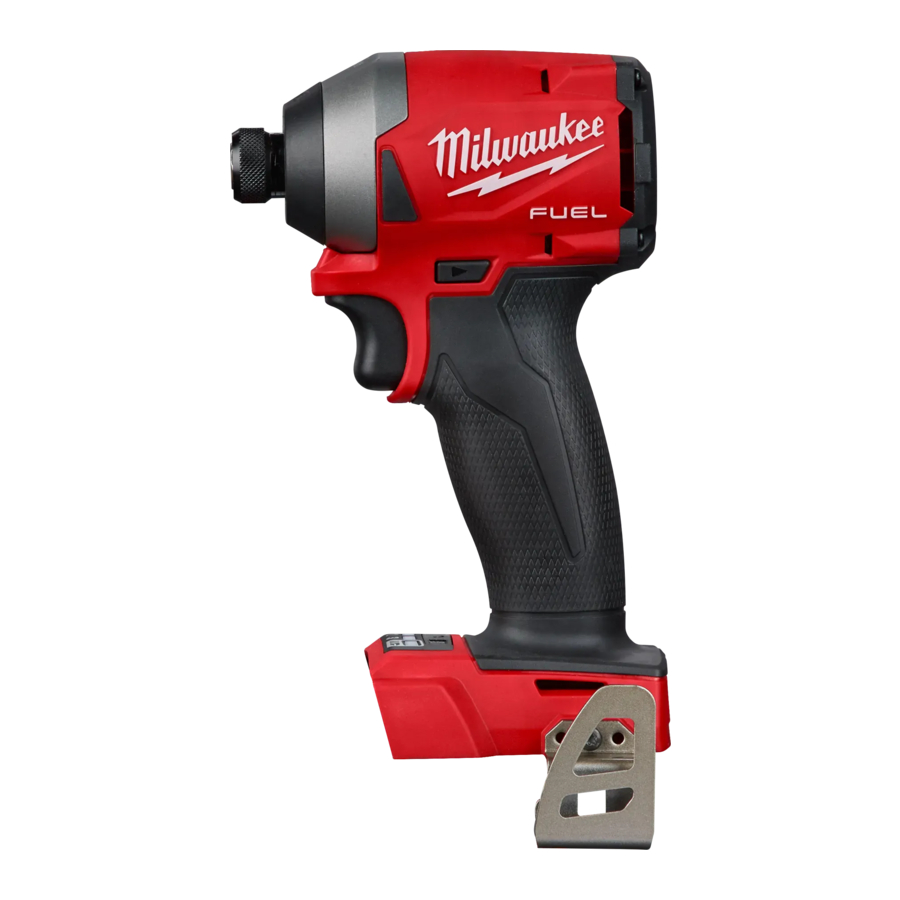

Milwaukee M18 FUEL 2853-20 - HEX IMPACT DRIVER Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrische gereedschap of op batterijen werkende (snoerloze) elektrische gereedschap.

VEILIGHEID VAN DE WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes lokken ongevallen uit.
• Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen worden gegrepen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet vertrouwd zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd om vast te lopen en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, de accessoires en de toolbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruikachtige omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Spoel af met water als contact per ongeluk optreedt. Zoek bovendien medische hulp als vloeistof in de ogen komt. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR SLAGSCHROEVENDRAAIER

• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen onderdelen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Draag oorbeschermers bij impactboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik alleen doppen en andere accessoires die speciaal zijn ontworpen voor gebruik op slagschroevendraaiers en -sleutels. Andere doppen en accessoires kunnen versplinteren of breken, waardoor letsel kan ontstaan.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst zou kunnen leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u het gevoel hebt dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Onderhoud etiketten en naamplaten. Deze bevatten belangrijke informatie. Neem contact op met een MILWAUKEE servicecentrum voor een gratis vervanging als ze onleesbaar zijn of ontbreken.
•
  Sommig stof dat ontstaat door schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:
  • lood uit verf op loodbasis
  • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
  • arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SPECIFICATIES

SYMBOLEN

	Volt
	Gelijkstroom
	Onbelast toerental (RPM)
	Aantal slagen per minuut onder belasting (IPM)
	UL-listing voor Canada en de VS

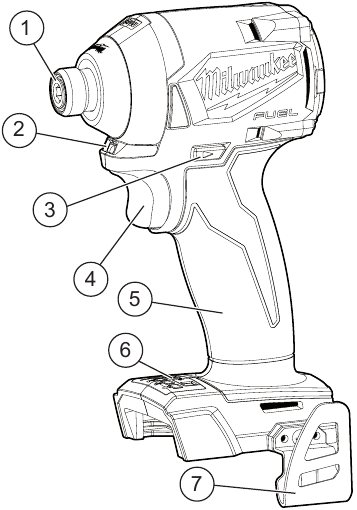

FUNCTIONELE BESCHRIJVING

1. 1/4" Hex-aandrijfopname
2. LED
3. Bedieningsschakelaar
4. Schakelaar
5. Handgreep
6. Snelheidsregeling
7. Riemclip

MONTAGE

Uitsluitend opladen met de oplader die is gespecificeerd voor de accu. Lees voor specifieke oplaadinstructies de bedieningshandleiding die is meegeleverd met uw oplader en accu.

De accu verwijderen/plaatsen

Om de accu te verwijderen, drukt u op de ontgrendelknoppen en trekt u de accu los van de machine.

Verwijder altijd de accu voordat u accessoires vervangt of verwijdert. Gebruik alleen accessoires die specifiek worden aanbevolen voor deze machine. Andere kunnen gevaarlijk zijn. Om de accu te plaatsen, schuift u de accu in de body van de machine. Zorg ervoor dat deze stevig vastklikt.

Gebruik alleen doppen en andere accessoires die specifiek zijn ontworpen voor gebruik op slagschroevendraaiers en -sleutels. Andere doppen en accessoires kunnen versplinteren of breken en letsel veroorzaken.

Accessoires aanbrengen en verwijderen

1/4" Hex-slagschroevendraaier
Deze slagschroevendraaier is bedoeld voor gebruik met boor- en schroefbits.

1. Om een accessoire aan te brengen, drukt u de schacht in de hex-aandrijfopname.
2. Om het accessoire te verwijderen, trekt u aan de ring en verwijdert u het accessoire. Laat de ring los.

WERKING

Verwijder altijd de accu voordat u accessoires vervangt of verwijdert. Gebruik alleen accessoires die specifiek worden aanbevolen voor deze machine. Andere kunnen gevaarlijk zijn.
Om het risico op letsel te verminderen, draagt u een veiligheidsbril of -bril met zijbescherming.

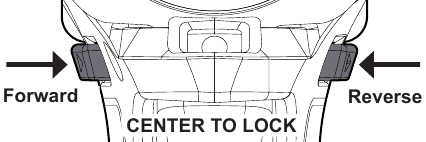

De bedieningsschakelaar gebruiken

De bedieningsschakelaar kan in drie standen worden gezet: vooruit, achteruit en vergrendeld. Vanwege een vergrendelingsmechanisme kan de bedieningsschakelaar alleen worden versteld wanneer de AAN/UIT-schakelaar niet is ingedrukt. Laat de motor altijd volledig tot stilstand komen voordat u de bedieningsschakelaar gebruikt.

1. Voor voorwaartse (met de klok mee) rotatie duwt u de bedieningsschakelaar in de aangegeven richting. Controleer de draairichting voor gebruik.
2. Voor achterwaartse (tegen de klok in) rotatie duwt u de bedieningsschakelaar in de aangegeven richting. Controleer de draairichting voor gebruik.
3. Om de schakelaar te vergrendelen, duwt u de bedieningsschakelaar in de middelste stand. De schakelaar werkt niet wanneer de bedieningsschakelaar in de vergrendelde stand staat.
   Verwijder altijd de accu voordat u onderhoud uitvoert of accessoires vervangt. Vergrendel altijd de schakelaar of verwijder de accu voordat u de machine opbergt en telkens wanneer de machine niet in gebruik is.

Snelheid selecteren

Laat de machine volledig tot stilstand komen voordat u de snelheid wijzigt. Druk op de selectieknop om tussen de instellingen te schakelen.

Modus	1	2	3
RPM	0 - 1900	0 - 2800	0 - 3600	Ontworpen voor het indraaien van zelftappende schroeven in plaatmetaal
IPM	0 - 1200	0 - 3400	0 - 4300

De functie is ontworpen om het strippen van schroeven, het breken van schroeven en schade aan het werkoppervlak te verminderen bij het indraaien van zelftappende schroeven. Deze functie is geoptimaliseerd voor de meest voorkomende materialen, waaronder #8, #10 en #12 zelftappende schroeven tussen 1/2"-1" lang en 18-22 gauge plaatmetaal.
OPMERKING: de modus werkt alleen als de schakelaar meer dan halverwege wordt ingedrukt. Als deze minder dan halverwege wordt ingedrukt, werkt de schroevendraaier in de normale slagmodus. Bij gebruik van de modus schakelt de machine automatisch uit zodra de schroef volledig is vastgedraaid.

Starten, stoppen en snelheid regelen

Deze machines kunnen op elke snelheid van 0 tot de maximale snelheid worden gebruikt.

1. Om de machine te starten, trekt u aan de schakelaar.
   OPMERKING: een LED wordt ingeschakeld wanneer de schakelaar wordt ingedrukt.
2. Om de aandrijfsnelheid te variëren, verhoogt of verlaagt u de druk op de schakelaar. Hoe verder de schakelaar wordt ingedrukt, hoe hoger de snelheid, tot de maximale snelheid die is ingesteld door de snelheidsregeling.
3. Om de machine te stoppen, laat u de schakelaar los en de elektrische rem stopt de machine onmiddellijk.

Slagtechnieken

Hoe langer een bout, schroef of moer wordt geslagen, hoe vaster deze komt te zitten. Om beschadiging van de bevestigingsmiddelen of werkstukken te voorkomen, vermijdt u overmatig slaan. Wees vooral voorzichtig bij het slaan van kleinere bevestigingsmiddelen, omdat deze minder slagen nodig hebben om het optimale koppel te bereiken.
Oefen met verschillende bevestigingsmiddelen en noteer de tijd die nodig is om het gewenste koppel te bereiken. Controleer de vastheid met een handmomentsleutel. Als de bevestigingsmiddelen te vast zitten, verkort u de slagtijd. Als ze niet vast genoeg zitten, verlengt u de slagtijd.
Olie, vuil, roest of andere stoffen op de schroefdraad of onder de kop van het bevestigingsmiddel beïnvloeden de mate van vastheid.
Het koppel dat nodig is om een bevestigingsmiddel los te maken, is gemiddeld 75% tot 80% van het aanhaalkoppel, afhankelijk van de toestand van de contactoppervlakken.
Bij lichte pakkingklussen draait u elk bevestigingsmiddel vast tot een relatief laag koppel en gebruikt u een handmomentsleutel voor de uiteindelijke vastheid.

ONDERHOUD

Om het risico op letsel te verminderen, koppelt u altijd de oplader los en verwijdert u de accu uit de oplader of machine voordat u onderhoud uitvoert. Demonteer nooit de machine, de accu of de oplader. Neem contact op met een MILWAUKEE-servicecentrum voor ALLE reparaties.

De machine onderhouden

Houd uw machine, accu en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw machine op problemen zoals overmatig geluid, verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen of andere omstandigheden die de werking van de machine kunnen beïnvloeden. Retourneer de machine, de accu en de oplader naar een MILWAUKEE-servicecentrum voor reparatie. Retourneer de machine, de accu en de oplader na zes maanden tot een jaar, afhankelijk van het gebruik, naar een MILWAUKEE-servicecentrum voor inspectie.
Als de machine niet start of niet op vol vermogen werkt met een volledig opgeladen accu, reinigt u de contacten op de accu. Als de machine nog steeds niet goed werkt, retourneert u de machine, de oplader en de accu naar een MILWAUKEE-servicecentrum voor reparatie.

Om het risico op persoonlijk letsel en schade te verminderen, dompelt u uw machine, accu of oplader nooit onder in vloeistof en laat u geen vloeistof erin stromen.

Reinigen

Reinig stof en vuil uit de ventilatieopeningen. Houd de handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Enkele hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van machines.

Reparaties

Voor reparaties retourneert u de machine, de accu en de oplader naar het dichtstbijzijnde servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn.
Voor een volledige lijst met accessoires gaat u online naar www.milwaukeetool.com of neemt u contact op met een distributeur.

SERVICE

VERENIGDE STATEN
1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 - 18:30 uur CST
of bezoek www.milwaukeetool.com
Neem contact op met Corporate After Sales Service Technical Support voor technische vragen, service/reparatie of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Maandag-vrijdag, 7:00 - 16:30 uur CST
of bezoek www.milwaukeetool.ca
