Victrola VM-130 - Hampton Bluetooth Draaitafel Handleiding

SPECIFICATIES

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

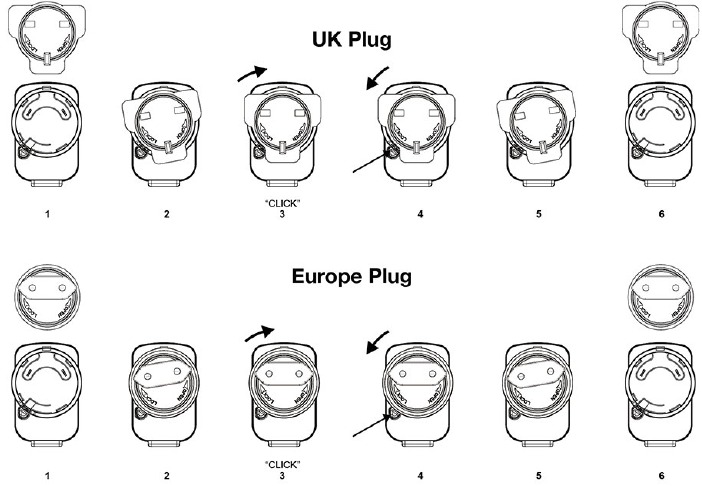

INSTALLATIE / VERWIJDERING VAN DE STEKKER VAN DE NETADAPTER

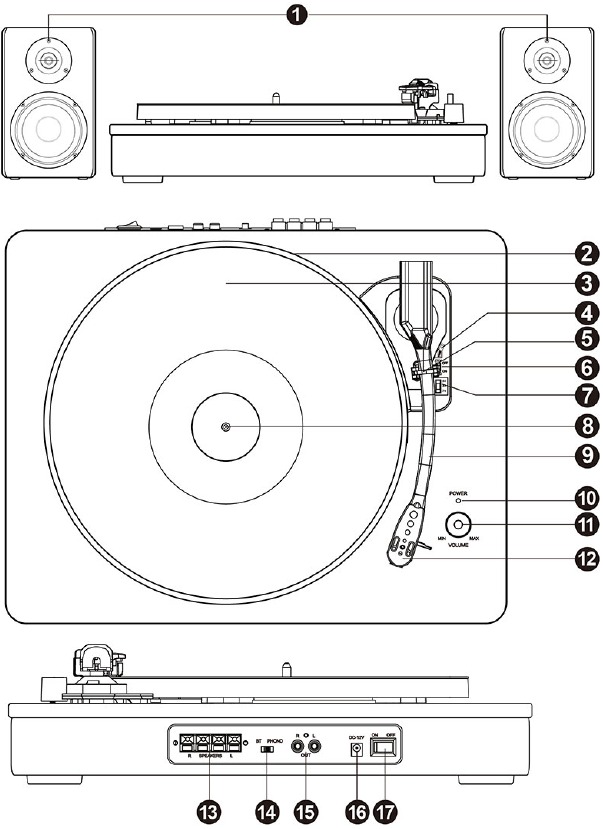

INDELING DRAAITAFEL

1. Speakers
2. Turntable Platter
3. Felt Mat
4. Lift Lever
5. Tone Arm Clip/Rest
6. Auto & Manual Stop Control Switch
7. Speed Control Selection Switch
8. Turntable Shaft
9. Tone Arm
10. Power/Function LED Indicator
11. Volume Control Knob (Volumeknop)
12. Stylus (Needle) Cartridge
13. External Speaker Jacks
14. Function Selection Switch
15. L/R RCA Output Jack
16. DC IN Power Jack
17. Power ON/OFF Switch (Aan/uit-schakelaar)

GEBRUIK VAN DE DRAAITAFEL

INSTALLATIE

Een AC/DC-adapter met een uitgang van 12V DC 2.0A wordt meegeleverd met de Modern Bluetooth Stereo Turntable. Deze adapter is vereist voor het bedienen van het apparaat.

1. Sluit de externe luidsprekerkabels aan van de EXTERNAL SPEAKER JACK aan de achterkant van het apparaat op elke luidspreker.
   NOTE: De externe luidsprekerkabels zijn kleurgecodeerd, de rode kabel wordt aangesloten op een rode aansluiting op zowel het apparaat als de luidsprekers (zwarte kabel op de zwarte aansluitingen).
2. Steek de DC-stekker van de adapter stevig en veilig in de DC IN-aansluiting aan de achterkant van het apparaat.
3. Steek de AC-stekkers van de adapter in een stopcontact met een spanning van 220-240V AC~50/60Hz.
4. Schakel het apparaat in door de POWER ON/OFF SWITCH (Aan/uit-schakelaar) in de ON-stand te zetten. De POWER/FUNCTION LED INDICATOR gaat branden.

BASISBEDIENING

Verwijder voor gebruik de witte stylusbeschermer van de naald. Zorg er altijd voor dat de toonarm is ontgrendeld en vrij kan bewegen over de plaat tijdens het afspelen. Vergrendel de toonarm weer wanneer deze niet in gebruik is.

1. Schuif de FUNCTION SELECTION SWITCH (Functiekeuzeschakelaar) naar de PHONO-stand, de FUNCTION LED INDICATOR wordt ROOD.
2. Plaats een plaat op de TURNTABLE PLATTER en selecteer de gewenste snelheid (33 1/3 / 45 / 78) door de SPEED SELECTION SWITCH (Snelheid keuzeschakelaar) te verschuiven naar de snelheid die overeenkomt met het type plaat.
   NOTE: Gebruik bij het afspelen van een 45 rpm-plaat de meegeleverde 45 rpm-adapter die zich in de accessoireszak bevindt.
3. Open de TONE ARM CLIP om de TONE ARM los te maken. Duw de LIFT LEVER naar achteren om de arm omhoog te brengen. Beweeg de toonarm voorzichtig naar de gewenste positie boven de plaat. De draaitafel begint pas te draaien wanneer de toonarm naar de plaat wordt bewogen. Om het afspelen te starten, duwt u de lift hendel naar voren om de arm langzaam op de gewenste positie van de plaat te laten zakken.
4. Als de AUTO STOP SELECTION SWITCH (Automatische stop selectieschakelaar) is ingeschakeld (ON), stopt de plaat automatisch wanneer deze is afgelopen.
   PLEASE NOTE: Als de Auto Stop is ingeschakeld (ON), draait de plaat alleen als de toonarm over de plaat wordt bewogen. Als de Auto Stop is uitgeschakeld (OFF), draait de plaat zelfs als de toonarm in de ruststand staat.
5. Om het volumeniveau te selecteren, draait u de VOLUME CONTROL KNOB (Volumeknop) om het volume aan te passen.

DE DRAAITAFELNAALD VERVANGEN

(Vervangende naald # ITNP-Y2)

De stylus uit de cartridge verwijderen

1. Plaats een schroevendraaier op de punt van de stylus en duw omlaag in de richting "A".


   Als er te veel kracht op de stylus wordt uitgeoefend, kan dit de stylus beschadigen of breken.
2. Trek de stylus in de richting "B" eruit.

De stylus installeren

1. Houd de punt van de stylus vast en steek de andere rand erin door in de richting "C" te drukken.
2. Duw de stylus omhoog in de richting "D" totdat deze op de punt vastklikt.


• Verwijder of buig de stylusnaald niet.
• Raak de naald niet aan om letsel aan uw hand te voorkomen.
• Schakel de stroom van het apparaat uit voordat u de stylus vervangt.
• Buiten bereik van kinderen bewaren.

Please note: De stylus gaat bij normaal gebruik ongeveer 50 uur mee. Het wordt aanbevolen om de stylus te vervangen zodra u een verandering in de geluidskwaliteit opmerkt.

BLUETOOTH-BEDIENING

Een extern apparaat met Bluetooth-connectiviteit kan draadloos worden verbonden met deze draaitafel via de Bluetooth-functie.

1. Schakel het apparaat in door de POWER ON/OFF SWITCH (Aan/uit-schakelaar) in de ON-stand te zetten.
2. Zet de FUNCTION SELECTION SWITCH (Functiekeuzeschakelaar) in de BT (Bluetooth)-stand, de FUNCTION LED INDICATOR begint BLAUW te knipperen.
3. Schakel de Bluetooth-instelling van uw externe apparaat in (ON). Wacht even en zoek vervolgens naar de Bluetooth-koppelingsnaam "VM-130".
4. Selecteer de Bluetooth-koppelingsnaam om het apparaat te verbinden. Zodra de verbinding tot stand is gebracht, stopt het blauwe LED-lampje met knipperen.
5. U bent nu via Bluetooth verbonden met uw externe apparaat.
6. Draai aan de VOLUME CONTROL KNOB (Volumeknop) om het geluidsniveau aan te passen.
   NOTE: Als een wachtwoord vereist is, voert u "0000" in en drukt u op enter om verbinding te maken.

LINE-OUT BEDIENING

Dit apparaat kan worden aangesloten op een externe Hi-Fi-versterker of luidsprekersysteem met behulp van RCA-kabels (niet meegeleverd). Om verbinding te maken met externe luidsprekers, sluit u de RCA-kabels aan op de UR RCA OUTPUT JACK aan de achterkant van het apparaat en de aux-ingangsaansluitingen op uw Hi-Fi-versterker of luidsprekersysteem.

VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies — Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat dit product wordt bediend.
2. Bewaar deze instructies — De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht — Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten in acht worden genomen.
4. Volg alle instructies — Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
5. Gebruik dit apparaat niet in de buurt van water — Het apparaat mag niet worden gebruikt in de buurt van water of vocht — bijvoorbeeld in een natte kelder, in de buurt van een zwembad of in andere natte ruimtes.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Houd ten minste 5 cm rond het apparaat vrij voor voldoende ventilatie. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij de stekkers, stopcontacten en op het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12.
    Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar of rek wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
13. Koppel het apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd personeel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, gemorste vloeistof of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Houd het apparaat in een goed geventileerde omgeving.
16. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd of geleverd.
17. Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
18. De stekker wordt gebruikt als ontkoppelingsapparaat, het ontkoppelde apparaat moet gemakkelijk bedienbaar blijven.
19. Dit product is niet bedoeld voor commercieel gebruik. Alleen voor huishoudelijk gebruik.
20.
    Deze apparatuur is een klasse II of dubbel geïsoleerd elektrisch apparaat. Het is zo ontworpen dat het geen veiligheidsaansluiting op de elektrische aarde vereist.

De bliksemschicht met pijlpuntsymbool binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken te vormen.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VOORKOMEN,
VERWIJDER DE BEHUIZING NIET (OF ACHTERKANT). GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

Om het risico op brand of elektrische schokken te verminderen, mag u het apparaat niet blootstellen aan regen of vocht. Er mogen geen open vuurbronnen, zoals kaarsen, op het apparaat worden geplaatst.

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om dit apparaat te bedienen ongeldig maken. Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die hierin zijn gespecificeerd, kan leiden tot gevaarlijke blootstelling.
