Victrola VPRO-3100 - USB Draaitafel Handleiding

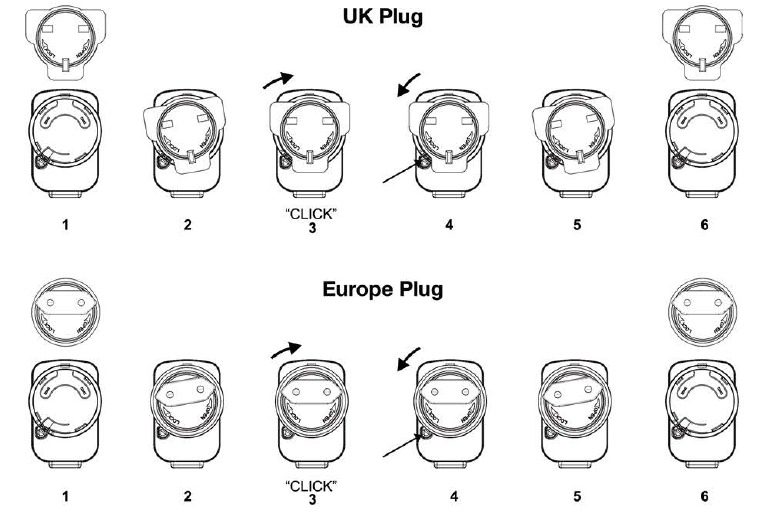

HOE DE STEKKER VAN DE STROOMADAPTER TE INSTALLEREN / VERWIJDEREN

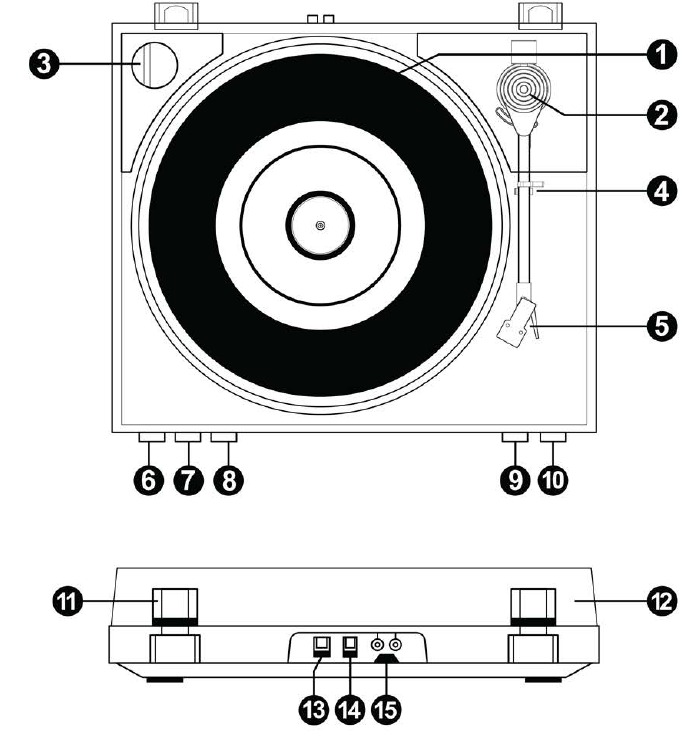

INDELING DRAAITAFEL

1. Draaitafel Plateau
2. Toonarm
3. 45 RPM Adapter
4. Toonarm Vergrendeling
5. Phono Naald Element
6. Power Button (Aanknop)
7. Speed Change Button (Snelheidskeuzeknop)
8. Start I Stop Button (Start/Stopknop)

9. Tone Arm Return Button (Eject) (Toonarm Terugkeerknop (Uitwerpen))
10. Tone Arm Lift Lever () (Toonarm Lift Hendel)
11. Dust Cover Hinges (Scharnieren stofkap)
12. Dust Cover (Stofkap)
13. USB Output Jack
14. Power Adaptor Jack (Stroomadapter aansluiting)
15. RCA Output Jack.

MONTAGE VAN DE STOFKAP

1. Verwijder de beschermende plastic folie van de STOFKAP.
2. Lijn de STOFKAP (#12) uit met de STOFKAP SCHARNIEREN (#11) aan de achterkant van het apparaat. Druk vervolgens de stofkap voorzichtig naar beneden om deze in de scharnieren te klikken.

DRAAITAFEL BEDIENING

INSTALLATIE
Een AC/DC-adapter met een uitgang van 12V/1.0A wordt meegeleverd met de USB-draaitafel. Deze adapter is vereist voor de bediening van het apparaat.

1. Sluit de externe Hi-Fi versterker of het luidsprekersysteem aan met behulp van RCA-kabels (niet meegeleverd). OPMERKING: De RCA-kabels zijn kleurgecodeerd, de rode kabel wordt aangesloten op een rode aansluiting op zowel het apparaat als het externe apparaat (witte kabel op de witte aansluitingen).
2. Steek de DC-stekker van de adapter stevig en veilig in de DC IN-aansluiting aan de achterkant van het apparaat.
3. Steek de AC/DC-adapter (12V/1A, AC 100-240V, 50-60Hz) in een AC/DC-stopcontact.

BASIS BEDIENING
Verwijder vóór gebruik de witte stylusbeschermer van de naald. Zorg er altijd voor dat de toonarm is ontgrendeld en vrij kan bewegen over de plaat tijdens het gebruik. Vergrendel de toonarm weer wanneer deze niet in gebruik is.

1. Druk op de POWER Button (Aanknop) op het apparaat om de draaitafel AAN te zetten.
2. Plaats een plaat op het DRAAITAFEL PLATEAU en selecteer de gewenste snelheid (33 1/3 / 45) door de SPEED SELECTION SWITCH (Snelheidskeuzeschakelaar) op de snelheid te zetten die overeenkomt met het type plaat.
   OPMERKING: Gebruik bij het afspelen van een 45 rpm-plaat de meegeleverde 45 rpm-adapter die zich in de accessoireszak bevindt.
3. Druk op de START / STOP Button (Start/Stopknop) om de draaitafel te starten. Door nogmaals op deze knop te drukken, wordt de plaat gestopt (gepauzeerd).
4. open de TONE ARM CLIP (Toonarmclip) om de TONE ARM (Toonarm) los te maken. Druk op de TONE ARM LIFT LEVER Button (Toonarm Lift Hendel) () om de arm omhoog te brengen. Beweeg de toonarm voorzichtig naar de gewenste positie boven de plaat. De draaitafel begint pas te draaien als de toonarm naar de plaat wordt bewogen. Om te beginnen met afspelen, drukt u nogmaals op de LIFT LEVER Button (Lift Hendel) om de arm langzaam op de gewenste positie van de plaat te laten zakken.
5. Om de Tone Arm (Toonarm) op elk moment terug te brengen, houdt u de RETURN Button (Terugkeerknop) (1-2 seconden) ingedrukt. Hierdoor wordt de Tone Arm (Toonarm) automatisch teruggebracht naar de Tone Arm Holder (Toonarmhouder) en wordt het afspelen van de plaat automatisch gestopt.
   LET OP: De Auto Return (Automatische Terugkeer) brengt de Tone Arm (Toonarm) automatisch terug naar de Houder zodra deze het einde van de plaat heeft bereikt.
6. Om het volumeniveau te selecteren, gebruikt u uw externe apparaat om het volume aan te passen.

AUTO RETURN RESET
Het wordt aanbevolen om de Auto Return (Automatische Terugkeer) te resetten wanneer u dit product verplaatst. Het mechanisme van Auto Return (Automatische Terugkeer) draait onregelmatig bij het verplaatsen en dit veroorzaakt een storing in de Auto Return (Automatische Terugkeer). De volgende stappen resetten de Auto Return (Automatische Terugkeer).

1. Plaats een plaat op het plateau en speel deze af (volg de bovenstaande bedieningsstappen).
2. Plaats de Tone Arm (Toonarm) handmatig op het blanco gedeelte aan het einde van de plaat en laat deze uitspelen.
3. Het mechanisme van de Auto Return (Automatische Terugkeer) functie past zichzelf correct aan, waarna de toonarm automatisch terugkeert naar de armsteun.

DE DRAAITAFELNAALD VERVANGEN (Vervangende naald # ITNP-LDI)
De stylus uit de cartridge verwijderen

1. Plaats een schroevendraaier op de punt van de stylus en duw naar beneden in de richting "A".

   Te veel kracht uitoefenen op de stylus kan de stylus beschadigen of breken.

2. Trek de stylus in de richting "B" eruit


De stylus installeren

1. Houd de punt van de stylus vast en steek de andere rand erin door in de richting "C" te drukken.
2. Duw de stylus omhoog in de richting "D" totdat deze op de punt vastklikt.

• Verwijder of buig de stylusnaald niet.
• Raak de naald niet aan om letsel aan uw hand te voorkomen.
• Schakel de stroom van het apparaat uit voordat u de stylus vervangt.
• Buiten bereik van kinderen bewaren.

Let op: De stylus zou bij normaal gebruik ongeveer 300 uur mee moeten gaan. Het wordt aanbevolen om de stylus te vervangen zodra u een verandering in de geluidskwaliteit opmerkt.

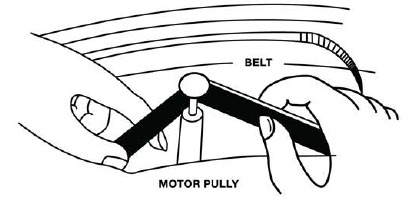

ALS DE RIEM LOSRAAKT
De riem en het draaitafel plateau zijn tijdens de productie correct geïnstalleerd, maar de riem kan tijdens het transport los zijn geraakt. Volg in dat geval de onderstaande procedures om de riemaandrijving opnieuw te installeren:

1. Verwijder de rubberen mat van het draaitafel plateau en maak de kleine E-ring voorzichtig los van de draaitafel as (met behulp van een pincet of tang). Maak vervolgens het draaitafel plateau los van de as.
2. Plaats de aandrijfriem op de binnenrand van het draaitafel plateau en trek deze door het gat op het plateau, zoals weergegeven in de tekening.
3. Houd de riem met uw vingers vast en plaats de riem op de motorpoelie, zoals weergegeven in de tekening.
4. Klik de E-ring op de as en plaats de rubberen mat op het draaitafel plateau.

Zorg ervoor dat de aandrijfriem niet gedraaid of vervormd is. Vermijd olie. Oliespatten maken de riem glad.

TIPS VOOR BETER GEBRUIK VAN DE DRAAITAFEL

1. Hanteer de draaitafel kap voorzichtig bij het openen of sluiten en houd deze vast in het midden of aan elke kant.
2. Raak de naaldpunt niet aan met uw vingers; vermijd het stoten van de naald tegen het draaitafel plateau of de rand van de plaat.
3. Reinig de naaldpunt regelmatig met een zachte borstel in een "van achter naar voren" beweging.
4. Als u een naaldreinigingsvloeistof moet gebruiken, gebruik deze dan zeer spaarzaam.
5. Veeg de stofkap en de behuizing van de draaitafel voorzichtig af met een zachte doek. Gebruik slechts een kleine hoeveelheid mild reinigingsmiddel om de draaitafel en de stofkap schoon te maken.
6. Breng nooit agressieve chemicaliën of oplosmiddelen aan op enig onderdeel van het draaitafelsysteem.

USB OPNAME BEDIENING

Om uw vinyl correct op te nemen naar MP3 via de computer, gebruikt u de meegeleverde USB-uitgangskabel en instructie CD-software. Sluit het ene uiteinde van de USB-kabel aan op de draaitafel en het andere uiteinde op uw computer. Sluit vervolgens het netsnoer aan op de draaitafel. Om de software op uw computer te installeren en te gebruiken, selecteert u de juiste Mac- of pc-installatiebestanden en volgt u de aanwijzingen op de instructie-CD.
Ga voor de meest actuele handleidingen, software, instructiedetails, probleemoplossing of andere downloadbare inhoud naar http://audacityteam.org.

SPECIFICATIES

VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies —Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat dit product wordt bediend.
2. Bewaar deze instructies —De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht —Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten worden opgevolgd.
4. Volg alle instructies —Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
5. Gebruik dit apparaat niet in de buurt van water —Het apparaat mag niet in de buurt van water of vocht worden gebruikt —bijvoorbeeld in een natte kelder, in de buurt van een zwembad of in de buurt van andere natte ruimtes.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Houd minstens 5 cm rond het apparaat vrij voor voldoende ventilatie. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij de stekkers, stopcontacten en op het punt waar ze uit het apparaat komen.
11. Gebruik alleen door de fabrikant gespecificeerde hulpstukken/accessoires.
12. Gebruik het apparaat alleen met de door de fabrikant gespecificeerde of met het apparaat verkochte kar, standaard, statief, beugel of tafel. Wanneer een kar of rek wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.

13. Haal de stekker van het apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd personeel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Houd het apparaat in een goed geventileerde omgeving.
16. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd of geleverd
17. Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
18. De hoofdstekker wordt gebruikt als uitschakelvoorziening, de uitgeschakelde voorziening moet gemakkelijk bedienbaar blijven.
19. Dit product is niet bedoeld voor commercieel gebruik. Alleen voor huishoudelijk gebruik.

20. Deze apparatuur is een Klasse II of dubbel geïsoleerd elektrisch apparaat. Het is zo ontworpen dat het geen veiligheidsaansluiting op de elektrische aarde vereist.

21. De bliksemschicht met pijlpuntsymbool binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken te vormen.


    OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DE DEKSEL (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL
    Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Om het risico op brand of elektrische schokken te verminderen, mag u het apparaat niet blootstellen aan regen of vocht. Er mogen geen open vlambronnen, zoals kaarsen, op het apparaat worden geplaatst.

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om dit apparaat te bedienen ongeldig maken. Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling.
