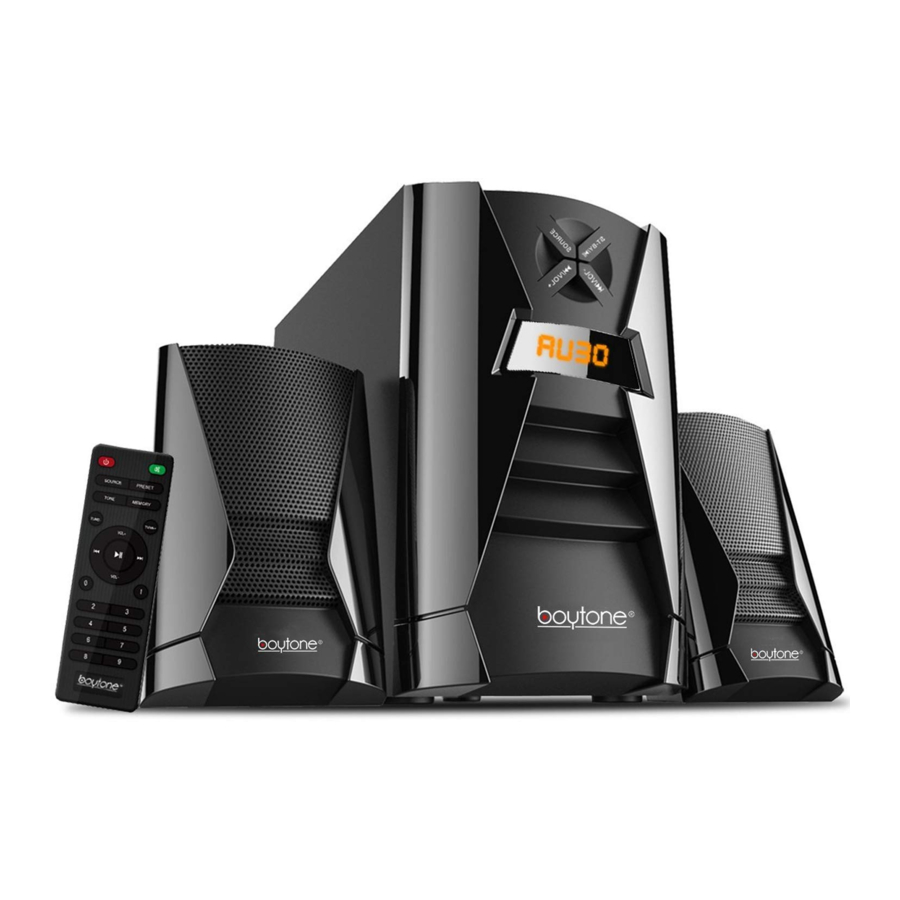

boytone BT-222F - Handleiding multimediaspeakersysteem

Inhoud

Uitleg over de werking

SPECIFICATIES
Audiovermogen: 40W(RMS)
Aandrijfeenheden: 3"x 2 satelliet + 5" subwoofer
Frequentiebereik:
Satellieten: 120HZ-20KHz
Subwoofer: 20Hz-170Hz
Scheiding: 40 dB
S/N: 60dB
Vervorming: 1%(1K, 1W)
Voeding: ~120V/ 60Hz
Afmetingen:
Subwoofer: B172xH260xD285(mm)
Satelliet: B105xH170xD108(mm)

Functies:

  • ŸKwaliteits 2.1-luidsprekersysteem met ingebouwde versterker
  • ŸVolledige audiospectrumprestaties, ideaal voor uw favoriete entertainment van mp3-, mp4-, cd/dvd-films en digitale weergave
  • ŸSpeciaal ontworpen wooferkast voor bas en resolutie
  • ŸWordt geleverd met afstandsbediening en 3.5-stereo-aansluiting

Inhoud van de verpakking:

subwooferkast 1 st.
satellietluidsprekers 2 st.
afstandsbediening 1 st.
Gebruikershandleiding 1 st.
Audio-ingangskabel 1 st.
FM ANT 1 st.

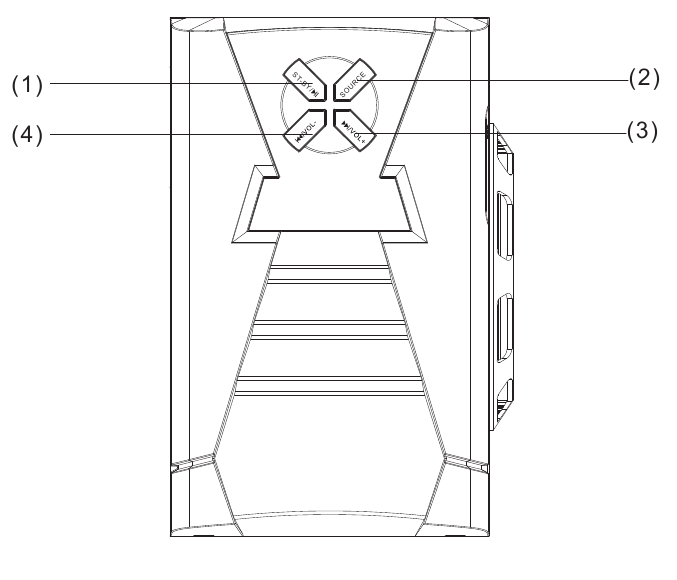

Voorpaneel

Overzicht - Voorpaneel

  1. ST-BY/
  2. SOURCE
  3. / VOL+
  4. / VOL-

ST-BY/ : In FM-modus betekent kort indrukken automatisch zoeken naar zenders. In USB/SD/BT-modus betekent kort indrukken pauzeren. In AUX/DVD-modus betekent kort indrukken dempen. Lang indrukken betekent stand-by in alle modi.
/Vol-: In USB/SD/BT-modus betekent kort indrukken het vorige nummer afspelen; In FM-modus betekent kort indrukken het vorige kanaal afspelen. Lang indrukken betekent volume verlagen in alle modi.
/Vol+: In USB/SD/BT-modus betekent kort indrukken het volgende nummer afspelen; In FM-modus betekent kort indrukken het volgende kanaal afspelen. Lang indrukken betekent volume verhogen in alle modi.
SOURCE: Verander de invoermodus.

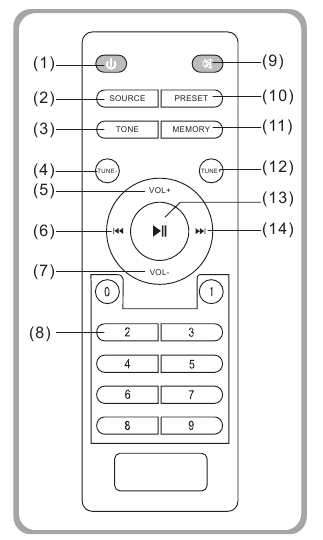

Hoe de afstandsbediening te gebruiken

Hoe de afstandsbediening te gebruiken

  1. ST-BY
  2. SOURCE
  3. TONE
  4. TUNING-
  5. VOL+
  6. PREVIOUS
  7. VOL-
  8. 0~9
  9. MUTE
  10. PRESET
  11. MEMORY
  12. TUNING+
  13. PLAY/PAUSE
  14. NEXT
  1. Druk op "ST-BY" (ST-BY). LED toont "AU18", dit is de AUX-modus in de afspeelstatus.
  2. "MUTE" (Dempen) betekent dempen in- of uitschakelen.
  3. "SOURCE" (Bron) betekent dat u de invoermodus AUX, DVD, USB/SD, FM, BL kunt kiezen, tegelijkertijd toont de LED "Au18" betekent AUX-modus, "Du18" betekent DVD-modus. "87.5" betekent FM-modus, "Bl18" betekent BL-modus.
  4. "TONE" (Toon) betekent dat u "TREBLE" (Hoge tonen) en "BASS" (Bas) kunt kiezen "VOL+/-" betekent dat u het volume van "TREBLE" (Hoge tonen) of "BASS" (Bas) kunt verhogen of verlagen.
  5. Wanneer u de FM-modus opent, drukt u op "MEMORY" (Geheugen), het nummer op de LED knippert. Dit betekent dat de machine zich in de staat van het opslaan van kanalen bevindt. U kunt het knipperende nummer wijzigen door op "NEXT" (Volgende) of "PREV" (Vorige) te drukken, op "PLAY/PAUSE" (Afspelen/Pauze) drukken om het kanaal onder hetzelfde nummer op te slaan. Het gaat automatisch zoeken naar kanalen en automatisch kanalen opslaan wanneer u 3-5 seconden op "MEMORY" (Geheugen) drukt (opmerking: het kanaal dat u eerder hebt opgeslagen, wordt verwijderd wanneer u 3-5 seconden op "MEMORY" (Geheugen) drukt.
  1. Nadat u in de FM-modus de kanalen hebt opgeslagen, drukt u op "PRESET" (Vooraf ingesteld), het nummer op het display knippert. Druk op "NEXT" (Volgende) of "PREV" (Vorige) om te kiezen uit de opgeslagen kanalen, het nummer op het display verandert dienovereenkomstig. Nadat u op "PLAY/PAUSE" (Afspelen/Pauze) hebt gedrukt om het favoriete kanaal te selecteren, stopt het nummer op het display met knipperen. U kunt het favoriete opgeslagen kanaal ook krijgen door op "PRESET" (Vooraf ingesteld) te drukken met behulp van de numerieke toets "0~9" en op "PLAY/PAUSE" (Afspelen/Pauze) te drukken om het gewenste kanaal te bereiken.
  2. Wanneer u de USB/SD-modus opent. "NEXT" (Volgende) betekent volgend nummer; "PREV" (Vorige) betekent vorig nummer; "PLAY/PAUSE" (Afspelen/Pauze) betekent afspelen/pauzeren; door op de cijfers "0-9" op de afstandsbediening te drukken, kunt u het bijbehorende nummer kiezen.
  3. VOL+/- betekent dat u het volume kunt verhogen of verlagen.
  4. "TUNING-" (Afstemmen-) betekent de frequentie van de kanaalselectie verlagen. Lang op "TUNING-" (Afstemmen-) drukken betekent de frequentie van de kanaalselectie continu verlagen
  5. "TUNING+" (Afstemmen+) betekent de frequentie van de kanaalselectie verhogen. Lang op "TUNING+" (Afstemmen+) drukken betekent de frequentie van de kanaalselectie continu verhogen.
  6. "PLAY/PAUSE" (Afspelen/Pauze) betekent afspelen/pauzeren voor USB/SD.
  7. "PREV" (Vorige) betekent vorig nummer voor USB/SD.
  8. "NEXT" (Volgende) betekent volgend nummer voor USB/SD.
  9. Druk op de "SOURCE" (Bron)-knoppen op de afstandsbediening om over te schakelen naar de Bluetooth-invoermodus, LED-display rechtsonder begint te knipperen (2 seconden) om naar het Bluetooth-apparaat te zoeken. Schakel uw mobiele Bluetooth-apparaat in en zoek naar de apparaatnaam "BT SPEAKER" (BT-luidspreker), koppel ze goed. Wanneer u uw mobiel succesvol hebt gekoppeld aan het luidsprekersysteem, stopt de LED rechtsonder met knipperen. Wanneer u begint met het afspelen van uw mobiele muziek, knippert de LED elke seconde. De functies zoals "PREVIOUS/NEXT" (Vorige/Volgende), "PLAY/PAUSE" (Afspelen/Pauze) kunnen via het voorpaneel worden bediend. In de BL-modus, wanneer u verbinding maakt met een mobiel, drukt u 3 seconden op " ", de bluetooth-functie kan geforceerd worden losgekoppeld.

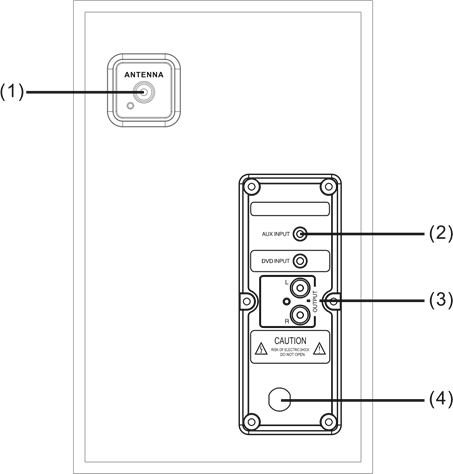

Achterpaneel

Overzicht - Achterpaneel

  1. ANTENNA (ANTENNE)
  2. AUX/DVD INPUT: (AUX/DVD-INGANG) Sluit aan op geluidsbronnen zoals een computer, cd-speler, mp3, enz.
  3. Output: (Uitgang) Sluit de satellietluidsprekers aan.
  4. AC IN: (AC-INGANG) AC-stroomkabel

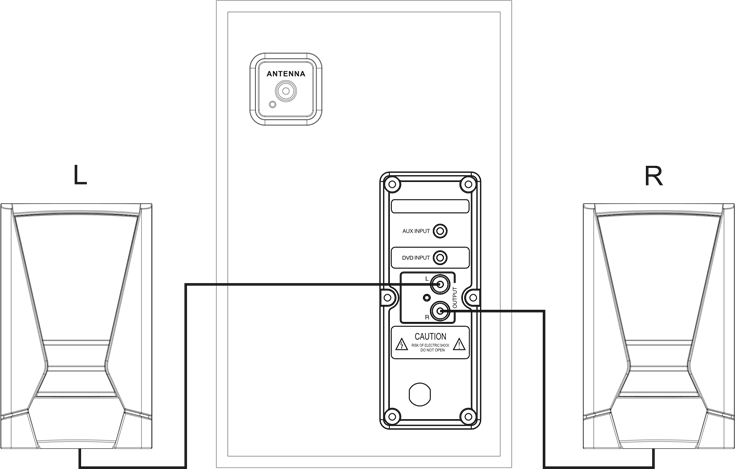

Systeemverbindingsdiagram

Systeemverbindingsdiagram

  1. Sluit de audiobronnen aan
    Sluit de 3.5"-stereokabel aan op de ingang van de subwoofer, sluit de 3.5-stereo-ingangsstekker aan op de uitgang van de audiobronnen, zoals MP3, MP4, walkman, computer, enz.
  2. Schakel het systeem in, pas het hoofdvolume aan op het juiste niveau. Pas "VOL" (Volume) aan op de juiste waarde om aan uw verschillende eisen te voldoen.

LUIDSPREKERTERMINALS
Sluit de linker- en rechterkanaalsatelliet aan op de 2.1-luidsprekeruitgangsterminals.

OPMERKING

  • Laat geen objecten die magnetisme genereren in de buurt van de luidsprekers liggen.

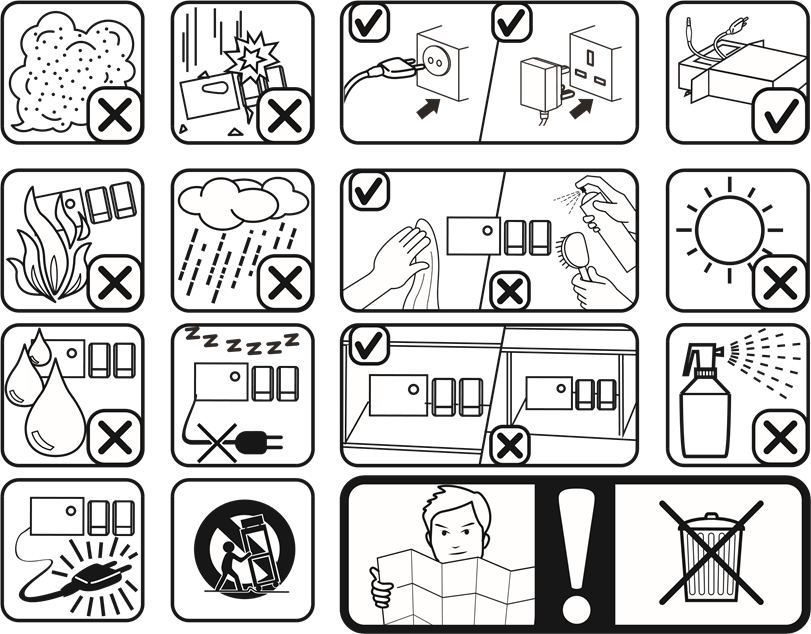

Let bij gebruik op de volgende punten

Let bij gebruik op de volgende punten
*als de afstandsbediening niet werkt, komt dit doordat de batterij van de afstandsbediening leeg is.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download boytone BT-222F - Handleiding multimediaspeakersysteem
