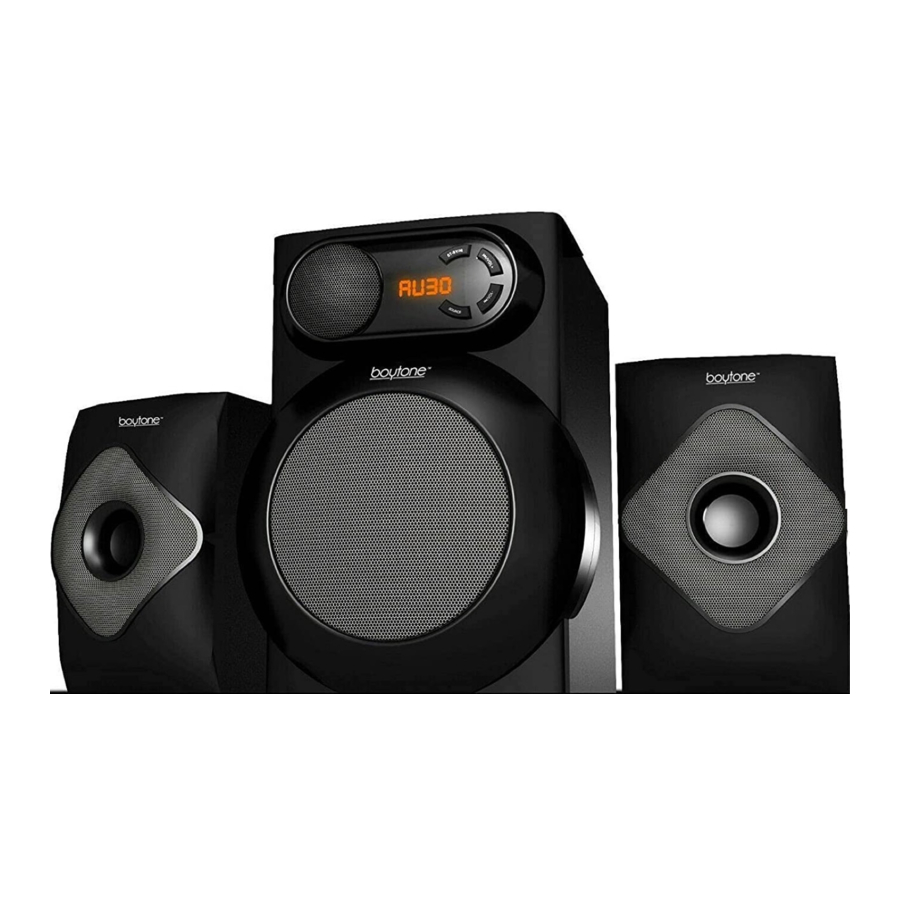

boytone BT-220F - Handleiding multimediaspeakersysteem

Uitleg van de werking

SPECIFICATIES
Audiovermogen: 40W(RMS)
Drive-units: 3" x 2 satelliet + 5,25" subwoofer
Frequentierespons:
Satellieten: 120Hz-20KHz
Subwoofer: 20Hz-170Hz
Scheiding: 40 dB
S/N: 60dB
Vervorming: 1%(1K, 1W)
Voeding: ~120V/ 60Hz
Afmetingen:
Subwoofer: B200xH282xD350(mm)
Satelliet: B105xH172xD99(mm)

Functies:

• Hoogwaardig 2.1-speakersysteem met ingebouwde versterker
• Volledige audiospectrumprestaties, ideaal voor uw favoriete entertainment van mp3-, mp4-, cd/dvd-films en digitale weergave
• Speciaal ontworpen wooferkast voor bas en resolutie
• Wordt geleverd met afstandsbediening en RCA-stereoaansluiting

Inhoud van de verpakking:

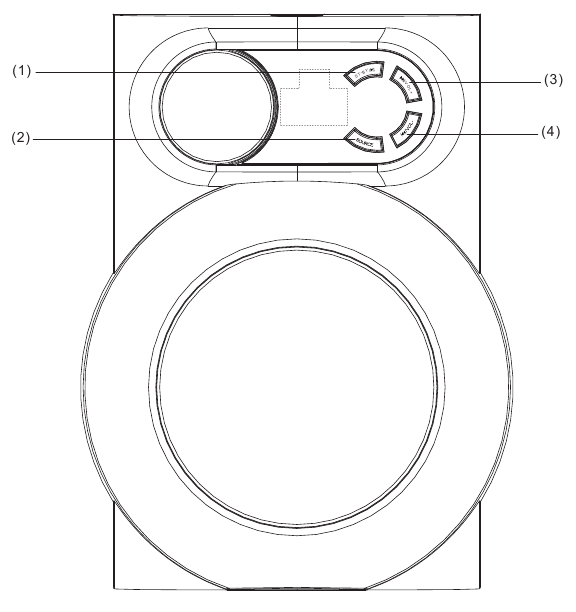

Voorpaneel

1. ST-BY/
2. SOURCE
3. / VOL+
4. / VOL-

ST-BY/ : In de FM-modus betekent kort indrukken automatisch zoeken naar zenders. In de USB/BT-modus betekent kort indrukken pauzeren. In de AUX/DVD-modus betekent kort indrukken dempen. Lang indrukken betekent stand-bymodus in alle modi.
/Vol-: In de USB/BT-modus betekent kort indrukken het afspelen van het vorige nummer; In de FM-modus betekent kort indrukken het afspelen van de vorige zender.
Lang indrukken betekent volumeverlaging in alle modi.
/Vol+: In de USB/BT-modus betekent kort indrukken het afspelen van het volgende nummer; In de FM-modus betekent kort indrukken het afspelen van de volgende zender. Lang indrukken betekent volumeverhoging in alle modi.
SOURCE: Verander de invoermodus.

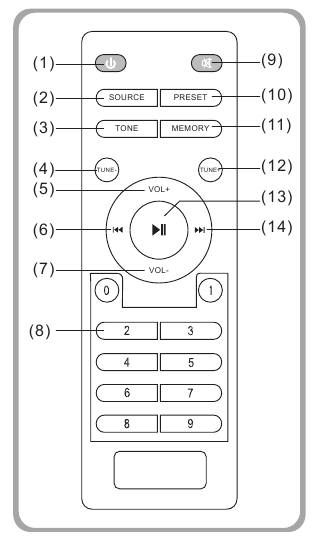

Hoe de afstandsbediening te gebruiken

1. ST-BY
2. SOURCE
3. TONE
4. TUNING-
5. VOL+
6. PREVIOUS
7. VOL-
8. 0~9
9. MUTE
10. PRESET
11. MEMORY
12. TUNING+
13. PLAY/PAUSE
14. NEXT

1. Druk op "ST-BY", LED toont "AU18", het is de afspeelstatus van de AUX-modus.
2. "MUTE" betekent dempen activeren of deactiveren.
3. "SOURCE" betekent dat u de invoermodus AUX, DVD, USB, FM, BL kunt kiezen, tegelijkertijd zal de LED "Au18" tonen, wat AUX-modus betekent, "Du18" betekent DVD-modus. "87.5" betekent FM-modus, "Bl18" betekent BL-modus.
4. "TONE" betekent dat u "TREBLE" en "BASS" kunt kiezen "VOL+/-" betekent dat u het volume van "TREBLE" of "BASS" kunt verhogen of verlagen.
5. Wanneer u naar de FM-modus gaat, drukt u op "MEMORY", het nummer op de LED zal knipperen. Dit betekent dat de machine zich in de kanaalopslaan-status bevindt. U kunt het knipperende nummer wijzigen door op "NEXT" of "PREV" te drukken, op "PLAY/PAUSE" te drukken om het kanaal in hetzelfde nummer op te slaan. Het zal automatisch naar het zoeken van een kanaal en het automatisch opslaan van een kanaal gaan wanneer u 3-5 seconden op "MEMORY" drukt (opmerking: het kanaal dat u eerder hebt opgeslagen, wordt verwijderd wanneer u 3-5 seconden op "MEMORY" drukt.

6. In de FM-modus, na het opslaan van de kanalen, drukt u op "PRESET", het nummer op het display zal knipperen. Druk op "NEXT" of "PREV" om te kiezen uit de opgeslagen kanalen, het nummer op het display zal dienovereenkomstig veranderen. Na het indrukken van "PLAY/PAUSE" om het favoriete kanaal te krijgen, stopt het nummer op het display met knipperen. U kunt het favoriete opgeslagen kanaal ook krijgen door op "PRESET" te drukken met behulp van de numerieke toets "0~9" en op "PLAY/PAUSE" te drukken om het door u gekozen kanaal te bereiken.
7. Bij het openen van de USB-modus. "NEXT" betekent volgend nummer; "PREV" betekent vorig nummer; "PLAY/PAUSE" betekent afspelen/pauzeren; door op het nummer "0-9" op de afstandsbediening te drukken, kunt u het bijbehorende nummer kiezen.
8. VOL+/- betekent dat u het volume kunt verhogen of verlagen.
9. "TUNING-" betekent de frequentie van de kanaalselectie verlagen. Lang op "TUNING-" drukken betekent de frequentie van de kanaalselectie continu verlagen
10. "TUNING+" betekent de frequentie van de kanaalselectie verhogen. Lang op "TUNING+" drukken betekent de frequentie van de kanaalselectie continu verhogen.
11. "PLAY/PAUSE" betekent afspelen/pauzeren voor USB.
12. "PREV" betekent vorig nummer voor USB.
13. "NEXT" betekent volgend nummer voor USB.
14. Druk op de "SOURCE"-knoppen op de afstandsbediening om over te schakelen naar de Bluetooth-invoermodus, de LED-display rechtsonder begint te knipperen (2 seconden) om het Bluetooth-apparaat te zoeken. Schakel uw mobiele Bluetooth-apparaat in en zoek naar de apparaatnaam "BT SPEAKER", koppel ze goed. Wanneer u uw mobiel succesvol hebt gekoppeld aan het speakersysteem, stopt de LED rechtsonder met knipperen. Wanneer u uw mobiele muziek begint af te spelen, knippert de LED elke seconde. De functies "PREVIOUS/NEXT", "PLAY/PAUSE" kunnen via het voorpaneel worden bediend. In de BL-modus, bij het verbinden met een mobiel, drukt u 3 seconden op " ", de bluetooth-functie kan geforceerd worden verbroken.

Achterpaneel

1. ANTENNE
2. AUX/DVD INPUT: aansluiten op geluidsbronnen zoals computer, cd-speler, MP3, enz.
3. Output: Sluit de satellietluidsprekers aan.
4. AC IN: AC-voedingskabel

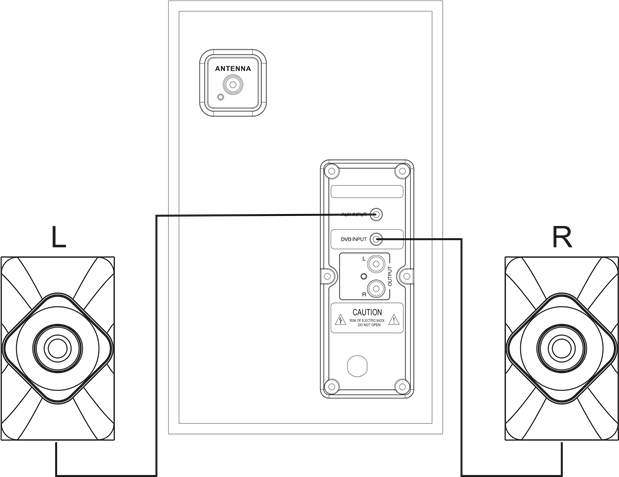

Systeemverbindingsschema

1. Sluit de audiobronnen aan
   Sluit de 3,5" stereokabel aan op de ingang van de subwoofer, sluit de 3,5 stereo-ingangsaansluiting aan op de uitgang van de audiobronnen, zoals MP3, MP4, walkman, computer enz.
2. Schakel het systeem in, pas het hoofdvolume aan op het geschikte niveau. Pas "VOL" aan op het geschikte niveau om aan uw verschillende eisen te voldoen.

LUIDSPREKERTERMINALS
Sluit de linker- en rechterkanaalsatelliet aan op de 2.1-luidsprekeruitgangsterminals.

OPMERKING

• Laat geen objecten die magnetisme genereren in de buurt van de luidsprekers liggen.

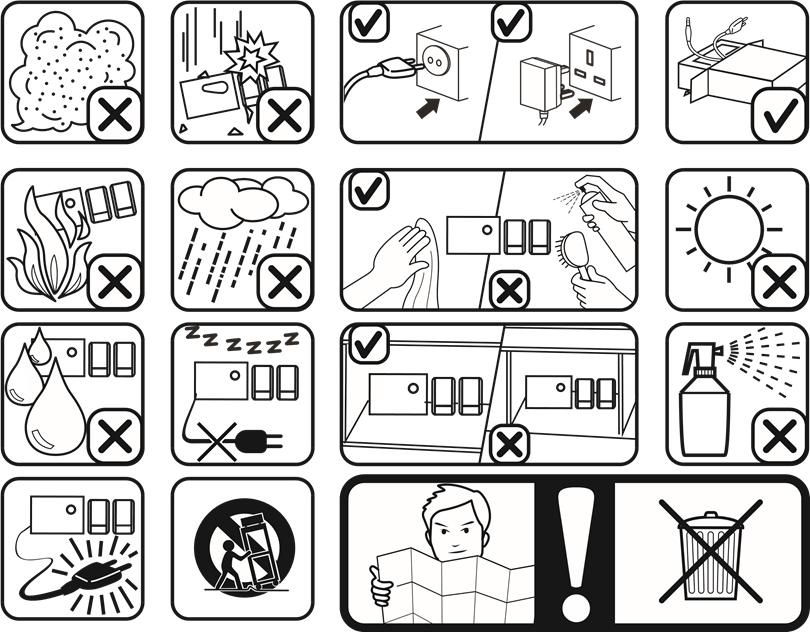

Let bij gebruik op de volgende punten

*als de afstandsbediening niet werkt, komt dit doordat de batterij van de afstandsbediening op is.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download boytone BT-220F - Handleiding multimediaspeakersysteem

Beschikbare talen
